Предохранители ВАЗ 2114, 2115, 2113

Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены предохранителями цепи заряда аккумуляторной батареи, пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок».

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-08, -3722010-10, -3722010-18

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68,

№	А	Назначение
1	10	Лампы заднего противотуманного света, индикатор заднего противотуманного света, электродвигатель очистителя фар, реле очистителя фар (контакты), клапан включения омыва фар
1	20	Центральный замок, лампы заднего противотуманного света, индикатор заднего противотуманного света
2	10	Реле аварийной сигнализации и указателей поворота (в режиме аварийной сигнализации), индикатор аварийной сигнализации
3	7. 5*	Лампы стоп-сигнала, передний плафон освещения салона, центральный плафон освещения салона, плафон освещения багажного отделения, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine», маршрутный компьютер
3	10*	Лампы стоп-сигнала, плафон освещения салона, плафон индивидуального освещения салона, плафон освещения багажного отделения, реле контроля целостности ламп, маршрутный компьютер, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine»
4	20	Прикуриватель*, обогрев заднего стекла, реле включения обогрева заднего стекла (контакты), штепсельная розетка для переносной лампы
5	20	Вентилятор системы охлаждения, звуковой сигнал, реле включения звукового сигнала
6	30	Стеклоподъемники, реле включения электростеклоподъемников (контакты)
7	30*	Прикуриватель, электродвигатель отопителя, задний стеклоочиститель, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, реле времени омыва заднего стекла, клапан включения омыва лобового и заднего стекол, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
7	20*	Прикуриватель, электродвигатель отопителя, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, клапан включения омыва лобового стекола, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
8	7. 5	Правая противотуманная фара
9	7.5	Левая противотуманная фара
10	7.5	Лампы габаритного света по левому борту, индикатор габаритного света, лампы освещения номерного знака, подкапотная лампа, выключатель освещения приборов, лампы подсветки: (выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем)
11	7.5	Лампы габаритного света по правому борту, реле контроля целостности ламп*
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет), индикатор дальнего света фар
15	7. 5	Правая фара (дальний свет)
16	15*	Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, комбинация приборов, обмотка возбуждения генератора (в режиме пуска двигателя), реле контроля исправности ламп, блок индикации бортовой системы контроля, индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, маршрутный компьютер
16	20*	Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, обмотка возбуждения генератора (в режиме пуска двигателя), индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, вольтметр, индикатор воздушной заслонки карбюратора (подсос), индикатор низкого уровня топлива, стеклоочиститель лобового стекла, указатели температуры охлаждающей жидкости и уровня топлива.
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	-10, -18, -40, -48: Очистители фар (90.3747-01 — 21100-3747210-31 (-38, -48), 2105-3747210-02, 2107-3747210-02)
К1	Перемычка
К2	Аварийная сигнализация и указатели поворота (495.3747 — 21080-3747010-02 (-08))
К3	Прерыватель стеклоочистителя (526.3747 — 21140-3747710 (-00, -08))
К4	-00, -08, -10, 18, -30, -38, 40, 48: Контроль целостности ламп (4412. 3747 — 21100-3747410 (-00, -01, -08), 21150-3747410-00 (-01, -08))
К4	-60, -68: Перемычка
К5	-10, 18, -30, -38, -68: Стеклоподъемники (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К6	Звуковой сигнал (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К7	Обогрев заднего стекла (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К8	Дальний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К9	Ближний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)

* В зависимости от монтажного блока

Дополнительный блок предохранителей и реле (система впрыска топлива)

Находится этот блок внизу слева под бардачком на центральной консоли

№	А	Назначение
1	15	Топливный насос, реле топливного насоса (контакты), форсунки
2	15	Постоянное питание контроллера, реле включения электровентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
3	15	Главное реле (блок управления двигателем, модуль зажигания)
Реле
К1	Топливный насос
К2	Вентилятор системы охлаждения
К3	Главное реле (блок управления двигателем)

Монтажный блок — расположен в моторном отсеке
Реле (2105-3747210-20 (-21, -22, -24, -28, -58))
Реле зажигания () — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
Реле заднего противотуманного света (2114-3747610 (-01, -02, -03)) — установлено под панелью приборов слева (большое реле), рядом с реле зажигания.
Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ

Дополнительные предохранители

Задний противотуманный свет (8А) — расположен в жгуте проводов
Обогрев сидений (16А) — расположен в жгуте проводов
Центральный заммок (16А) — расположен в жгуте проводов

Блок предохранителей и реле ВАЗ 2114, 2115, 2113 с инжекторным двигателем ВАЗ 2111, ВАЗ-21114, ВАЗ-11183, ВАЗ 21124 или ВАЗ 21126, а также карбюраторным двигателем ВАЗ 21083 (Самара-2; 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013)

Предохранители ВАЗ 2114

Все автомобили, включая те, которые выпускались несколько десятков лет назад, уже тогда оснащались системами защиты используемого электрооборудования. Ведь машина — это не только двигатель. Это еще и генератор, множество проводов, электрика и электроника. Чтобы предотвратить их поломки, требуется специальная защита. И тут речь идет о предохранителях.

Предохранители ВАЗ 2114 применяются на автомобиле для того, чтобы при возникновении различных неисправностей, а также коротких замыканиях, происходило безопасное отключение системы, за которую отвечает этот специальный плавкий элемент. Это предотвращает полный выход из строя электрических узлов и агрегатов.

Важно еще понимать, что в каждой современной машине имеется большое количество предохранителей. Каждый компонент отвечает за определенную электроцепь. Самые важные системы оснащаются одним отдельным предохранителем. Другие же могут комплектоваться одним элементом защиты сразу на несколько систем. Ключевые компоненты авто дополнительно оборудуются защитными реле. Это электронасосы, электромоторы, генераторы. Все то, что является мощным потребителем электричества в машине.

Что такое предохранитель?

Фактически это небольшой элемент, корпус которого выполнен из пластика. Внутри него находится плавкая часть.

Если возникает короткое замыкание, из-за воздействия тока контакт плавкого элемента плавится. Это прерывает дальнейший ход тока. Защита реагирует в том случае, когда показатели тока превышают допустимую норму.

Для каждой электроцепи есть своя норма по силе тока. Из-за этого используются предохранители, рассчитанные на разное количество Ампер.

Поскольку для машины требуется большое количество таких защитных элементов, их нужно грамотно распределить и объединить. Это облегчает доступ и обслуживание. Поэтому на авто используются специальные монтажные блоки. И блок предохранителей ВАЗ 2114 (БП) не исключение. Сегодня рассмотрим эту систему более подробно.

Интересно! Ремонт авто своими руками

Расшифровка предохранителей и реле инжекторных моделей

Для начала узнаем, как выглядит используемая схема предохранителей ВАЗ 2114 с инжекторным типом двигателя. Далее посмотрим на устройство и комплектацию, актуальную для машины с карбюраторным ДВС.

Кстати, предохранители ВАЗ 2115 имеют такую же компоновку, как и у четырнадцатой модели.

Главный предохранительный модуль на инжекторной версии ВАЗ 2114 находится под капотом в передней его части. Это сделано специально, чтобы блок предохранителей 2114 был всегда доступен без необходимости проведения сложных демонтажных работ.

ВНИМАНИЕ! Расположение БП отличается в зависимости от года производства и комплектации автомобиля. В основном устанавливается в правой верхней части машины, под лобовым стеклом.

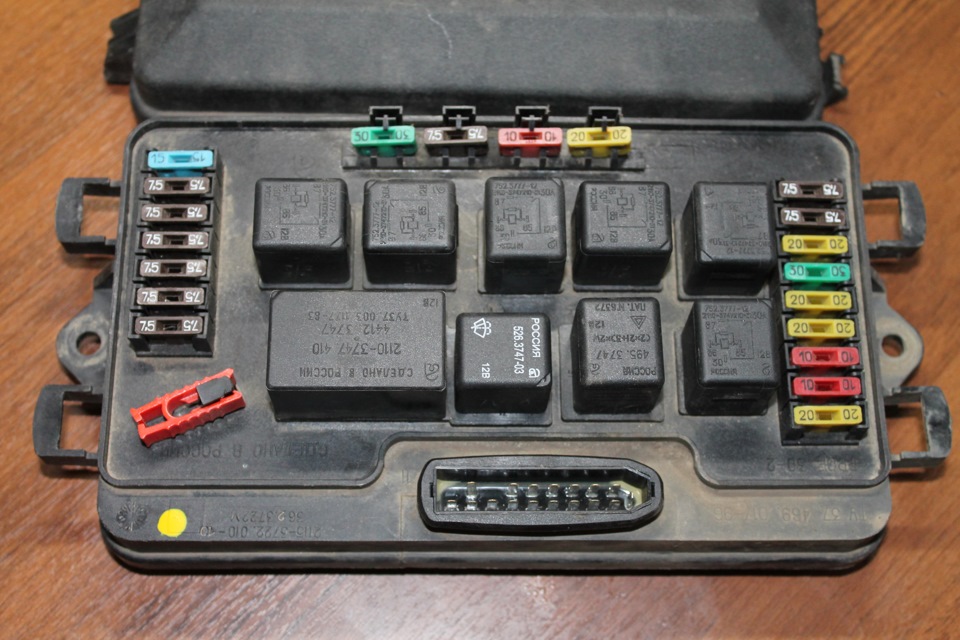

Сам блок — это пластиковая прямоугольная коробка. Чтобы короб случайно не открывался, используются пластиковые защелки. Чтобы открыть модуль, необходимо аккуратно пальцами отщелкнуть скобы и поднять пластиковую защитную крышку. Под ней находятся все основные реле и плавкие электропредохранители.

Увидев блок предохранителей ВАЗ 2115 и 2114, особой разницы вы не увидите. В обоих случаях на крышке с завода предусмотрены щипцы. Ими плавкие элементы быстро и удобно извлекаются. Достаточно ухватиться инструментом за верхнюю кромку и потянуть.

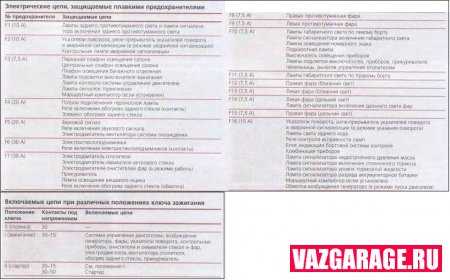

ВАЖНО! С внутренней стороны верхней защитной крышки модуля есть схема блока предохранителей ВАЗ 2114. Это схематическое изображение дает понять, где располагаются элементы и реле, и какая у них номинальная сила тока (этот параметр указан в Амперах, А).

Чтобы найти нужный предохранитель ВАЗ 2114, следует изучить их расшифровку. Каждый плавкий элемент маркируется буквенным и цифровым обозначением (F1, F2 и так далее). А в скобках будет указана сила тока (А), на которую рассчитан конкретный защитный элемент. Чем мощнее электропотребитель, тем большая сила тока предусмотрена у предохранителя.

Маркировка	Номинал тока (А)	За что отвечает предохранитель
F1	10	Отвечает за задние противотуманки
F2	10	Это поворотные указатели и прерыватель для поворотников. Также отвечает за аварийный сигнал и его лампу
F3	7,5	стоп-сигнал, подсветку бортового компьютера и лампочку системы управления ДВС
F4	20	Служит для системы подогрева заднего стекла. Используется для патрона лампы-переноски
F5	20	Контролирует и отвечает за клаксон (звуковой сигнал). Также отвечает за исправную работу системы охлаждения для мотора
F6	30	Это управление и реле дверных электростеклоподъемников
F7	30	Защищает электромоторы (отопитель, печка, стеклоомыватель, стеклоочиститель фар. Плюс распространяется на прикуриватель, лампу в бардачке и обогрев заднего стекла
F8	7,5	Отвечает только за правую противотуманку
F9	7,5	Это уже левая противотуманка
F10	7,5	Габариты с левой стороны машины, сигнализатор работы габаритов на приборной панели, подсветка номерного знака, лампочка прикуривателя и регуляторы печки. Еще контролирует работу выключателя подсветки приборной панели
F11	7,5	Габариты по правую сторону автомобиля
F12	7,5	Это передний правый ближний свет
F13	7,5	Отвечает за переднюю левую ближнюю фару
F14	7,5	Это уже передняя дальняя левая фара. Плюс лампочка контроля, отвечающая за включения дальнего света на приборной панели
F15	7,5	Оберегает переднюю автофару дальнего света
F16	15	Контролирует сразу несколько систем. Это поворотники на кузове, лампа включения заднего хода, лампочки индикации давления масла, активации ручника, индикатор уровня тормозной жидкости, а также заряда АКБ, которые отображаются на приборной панели. Также отвечает за сам бортовой компьютер и за обмотки на автомобильном генераторе
F17-20		С завода никакие системы эти предохранители не защищают. Используются исключительно как запасные

В этом же блоке находятся не только предохранители 2114, но также и реле цепей. Они маркируются буквой К и цифрами от 1 до 9.

Здесь следующее распределение ответственности реле.

Маркировка реле	Назначение
К1	очиститель передних фар
К2	отвечает за поворотники и сигнал аварийной остановки
К3	берет на себя ответственность за дворники на лобовом стекле
К4	контролирует работу лампочки стоп-сигнала и габаритов
К5	стеклоподъемники
К6	клаксон
К7	поможет понять, если возникнут проблемы с обогревом заднего стекла
К8 и К9	это дальний и ближний свет головной оптики соответственно

Разобраться теперь, где предохранитель прикуривателя 2114 или плавкий элемент, даже новичку не составит проблем. Для этого есть заводская маркировка.

Но иногда возникают трудности с тем, чтобы определить количество ампер на необходимом предохранителе. Современные плавкие элементы распределяют по цветам. И у каждого цвета есть свой ампераж:

коричневый — это всегда 5А;
красным маркируют элементы на 10А;
синие — это 15А;
желтый имеет 20А;
зеленые элементы имеют по 30А.

Цветовые обозначения сделаны для того, чтобы автовладельцам и мастерам было проще идентифицировать нужный плавкий элемент. Также существуют компоненты БП, выполненные в других цветах. У них тоже количество Ампер отличается. Точную информацию всегда ищите в руководстве по эксплуатации.

Чтобы была возможность быстро заменить все вышедшие из строя предохранители, с завода в блоке предусматривается несколько запасных деталей. В случае с ВАЗ 2114 предохранители для замены устанавливаются в нижней части рассматриваемого блока. У них разный цвет и ампераж, что позволяет оперативно менять разные типы предохранителей.

СОВЕТ! Если в машине вышел из строя какой-то электроприбор, первым делом попробуйте проверить состояние предохранителя, который за него отвечает.

Так вы избавите себя от сложных и часто ненужных ремонтно-восстановительных работ.

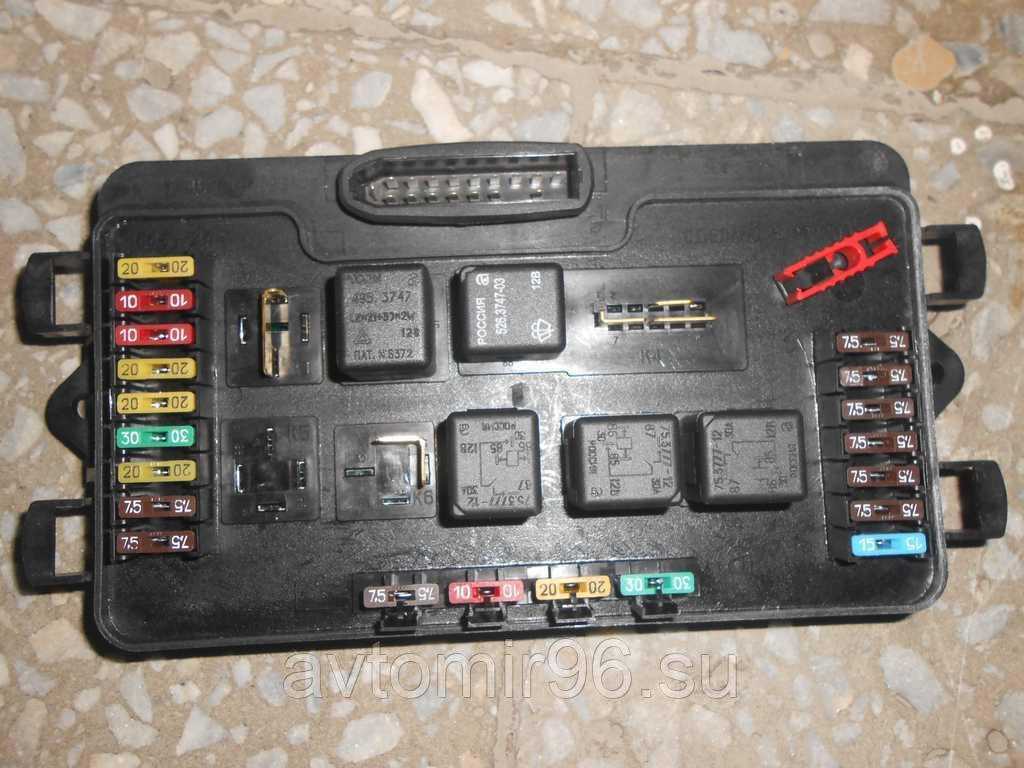

Расшифровка предохранителей и реле блока 2114 3722010 18

Где какой предохранитель ВАЗ 2114 с инжекторным типом двигателя уже известно. Теперь на очереди схема предохранителей 2114 с карбюраторным силовым агрегатом. Они имеют определенные отличия.

Первое, что бросается в глаза, это не совсем удобное распределение предохранителей. Они идут не по порядку, а разбросаны по всему блоку.

Маркировка	Номинал тока (А)	Назначение
F1	10	Это предохранитель, отвечающий за передние очистители фар, контакты очистителя, клапан активации омывателя
F2	10	Контрольная лампочка аварийной сигнализации, поворотников, а также реле, отключающее аварийку
F3	10	Используется для подсветки салона и заднего стоп-сигнала
F4	20	Защищает заднюю систему обогрева стекла, переносную розетку и прикуриватель
F5	20	Это реле электровентилятора системы охлаждения и клаксон
F6	30	Контролирует электрические стеклоподъемники, а также реле активации и деактивации этих подъемников стекла
F7	30	Распространяется сразу на несколько систем. Это очистители фар при работе, печка в салоне, омыватель ветрового стекла, включение охлаждения мотора, обогрев заднего стекла, подсветка в бардачке
F8	7,5	Исключительно левая задняя противотуманная фара
F9	7,5	А это уже правая задняя фара противотуманного типа
F10	7,5	Несмотря на малый номинал, отвечает за подсветку номера, лампу под капотом, контрольные лампочки наружного освещения на приборной панели. Плюс это подсветка самой панели приборов, подсветка прикуривателя и рычагов управления печкой
F11	7,5	Защищает две фары габаритных фонарей — переднюю правую и правую заднюю
F12	7,5	Только правая фара ближнего света
F13	7,5	Тоже ближний свет, но левая фара
F14	7,5	Передняя левая дальняя фара и контроллер активации света на приборной панели)
F15	7,5	Отвечает только за переднюю правую фару дальнего света
F16	15	Тут сразу несколько систем: указатели поворотов, аварийная сигнализация, контроль указателей, лампы заднего хода, омыватель ветрового стекла, обмотка генератора, лампы на приборной панели (тормозная жидкость, давление масла, ручной тормоз, стоп-сигнал, температура жидкости охлаждения и вольтметр)

Здесь также предусматривается установка реле с маркировкой К1-К9.

Но здесь распределение реле с точностью повторяет схему на инжекторной версии автомобиля ВАЗ 2114. Поэтому просто посмотрите предыдущий раздел.

Если вас интересует схема предохранителей ВАЗ 2115, ориентируйтесь больше на инжекторную версию четырнадцатой модели, а не на карбюраторную.

Расшифровка дополнительного блока предохранителей и реле

Для работы главных электросистем автомобилей, включая ВАЗ 2114, производители обычно устанавливают вспомогательный блок с предохранителями и реле. Для лучшей защиты от влаги и погодных факторов, их монтируют под приборной панелью. Вспомогательные БП включают в себя сразу несколько плавких элементов высокой мощности и реле.

Если говорить про ВАЗ 2114, то здесь вспомогательный БП расположен по левой стороне от перчаточного ящика (бардачка). Чтобы автовладельцу добраться до него, снимите боковую обшивку на центральной консоли. Затем уберите пластиковую защиту. Она удерживается на болтах под крестовую отвертку.

На ВАЗ 2114 в дополнительном БП находится 3 предохранителя и 3 реле.

Предохранители имеют маркировку 1, 2 и 3. Каждый рассчитан на 15 А. Они отвечают за:

главное распределительное защитное реле;
питание контроллера;
топливная помпа.

Реле маркируют К4, К5 и К6 — это топливный насос, а также вентилятор от системы моторного охлаждения и основное реле соответственно.

Интересно! Установка противотуманок на Приору

Но в некоторых комплектациях реле 1 — это бензонасос, реле 2 — главное, а реле 3 — это вентилятор.

Встречается и маркировка предохранителей F1 (топливный насос), F2 (основное реле) и F3 (блок управления — ЭБУ).

Если объяснять простым и понятным для всех языком, то реле — это специальное устройство, которое отвечает за подачу тока в нужные системы. Поэтому их наличие и работоспособностью имеют такое большое значение.

Реле стартера зажигания задних противотуманных фонарей

Чтобы автовладелец или мастер СТО мог быстро проверить и отремонтировать систему зажигания, соответствующее реле установили специально под передней панелью в салоне. Вы найдете его за ручкой, с помощью которой открывается капот (немного ниже приборной панели).

Доступ к модулю закрыт с помощью пластиковой заглушки. Рядом с реле находится защитный элемент, отвечающий за задние противотуманки и стартер.

Ключевая функция реле зажигания — это снижение нагрузки, которая идет на контакты. Когда происходит пуск мотора, это реле отключает лишние электроцепи. Подобная схема применяется на инжекторных и карбюраторных версиях ВАЗ 2114.

Если возникла неисправность в системе зажигания, проверьте первым делом состояние реле. Для этого:

откройте блок;
вытащите щипцами плавкий элемент;
посмотрите, не окислились ли контакты;
почистите контакты мягкой ветошью;
обработайте специальным средством для очистки контактов;
подключите мультиметр.

Если в момент подачи тока замыкания нет, тогда плавкий элемент вышел из строя. Достаточно заменить деталь на новую с аналогичными характеристиками.

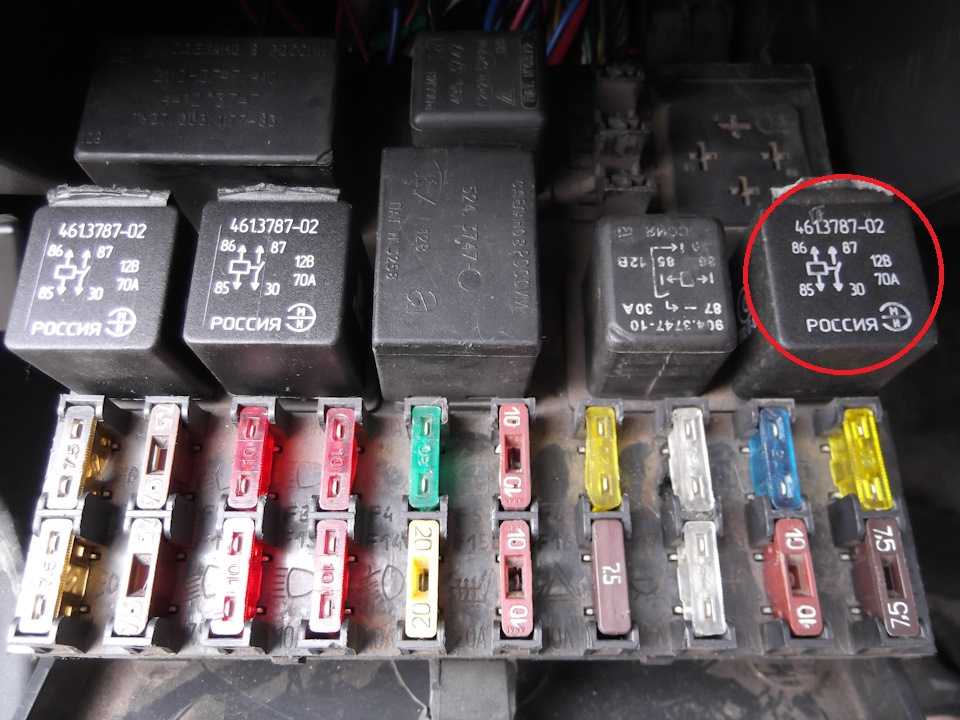

Реле передних противотуманных фар

В случае с ВАЗ 2114 установка передних противотуманок не входит в набор стандартного оборудования. Они присутствуют только в некоторых комплектациях. Если нет фар, то и реле отсутствует.

При наличии противотуманок впереди, соответствующее реле с завода устанавливают в подкапотное пространство. А конкретно над левым брызговиком.

ВАЖНО! Чтобы получить доступ к этому реле, придется сначала демонтировать аккумуляторную батарею и моторного отсека.

Зато поменять реле предельно просто:

возьмите короткую крестовую отвертку;
открутите болт крепления защитного элемента к кузову;
визуально или мультиметром проверьте состояние реле;
замените при необходимости на новое.

Учтите, что выход реле и предохранителей из строя — это возможный признак наличия проблем с электрооборудованием и проводкой. Просто заменить один предохранитель на другой — это не всегда эффективное и правильное решение. Узнайте, что привело к его поломке, устраните эти проблемы, и после этого вставляйте в гнездо новый элемент.

Установка противотуманок на ваз 2114 своими руками. Установка и подключение противотуманных фар. Для чего нужны «противотуманки»?

Противотуманные фары (ПТФ) — блок оптики, который может располагаться как в сборе с основной фарой автомобиля, так и выноситься отдельно — чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в сложных погодных условиях: когда лучи ближнего и дальнего света отражаются на толще тумана, тем самым создавая стену света перед автомобилем, противотуманные фары дают плоский и широкий луч, который распространяется точно над дорогой, чтобы не освещать туман. Противотуманные фары не только освещают вам дорогу в сложных погодных условиях, но и помогают сделать вас более заметными для других участников дорожного движения.

Есть и задние противотуманные фонари — но, как правило, это обычный красный свет, такой же, как и габаритный, но в 2-3 раза ярче.

«Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ, которые расположены по краям бампера.

Владельцы штатной комплектации — передние ПТФ устанавливаются своими руками, а как это сделать вам мы рассмотрим чуть ниже.

Статьи, посвященные ПТФ

Если на вашем автомобиле нет противотуманок, то вы можете купить установочный комплект и смонтировать фары самостоятельно, оставив при этом родной бампер

В Самаре есть 3 вида ПТФ + подходящие аналоги. Возникает вопрос, какие из них светят лучше?

Сегодня на рынке полно подделок на ПТФ Киржач, т.к. считается лучшим среди других конкурентов. Поэтому перед покупкой важно уметь отличить подделку от оригинала.

Куда смотреть, и где искать причину неисправности, если у вас не работают противотуманные фары.

Какие лампочки нужны для противотуманных фар (ПТФ)?

Так как существует несколько типов ПТФ, нужно знать, в каком случае использовать те или иные лампы.

Чаще всего используются лампы с цоколем h4 и h2. Оригинальные ПТФ «Киржач» имеют базу h2. Bosch — имеют базу h4.

Сколько стоят противотуманные фары на ВАЗ 2114?

Стандартные Противотуманки на ВАЗ стоят около 500 руб. Что касается аналогов от Ада и других производителей, то цена вырастает до 1000 рублей и выше.

Противотуманные фары (ПТФ) раньше выполняли одну функцию — обеспечивали обзорность при движении в тумане. Но когда включение света в дневное время стало обязательным, у ПТФ появилось новое приложение (касается автомобилей, не имеющих ДХО). Еще совсем недавно противотуманки шли на отечественные автомобили в качестве дополнительной опции, тогда как иномарки изначально оснащались таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только в комплектациях начиная с Люкс.

Также возможна установка противотуманных фар на автомобили ВАЗ. И это необходимо сделать, ведь при движении по туману или снегу очень помогают противотуманные фары.

Установка ПТФ осуществляется двумя способами:

Ставится новый бампер с вырезами под дополнительную оптику.
Вырежьте отверстия в стандартном бампере самостоятельно.

Для установки данного типа оптики необходимы следующие элементы:

Противотуманные фары, многие автолюбители выбирают ксеноновый вариант.
Компоненты установки — кнопка, провода, главное реле и предохранитель.
Инструмент для создания отверстия под ПТФ или новый передний бампер.

Инструкция по установке электроники

Сначала рассмотрим схему монтажа проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «правка» старого). Если места в бампере для такой оптики нет, то на приборной панели есть отверстие, закрывающее заглушку.

Процесс следующий:

В первую очередь необходимо установить кнопку. На фото показано место для этой кнопки.
Чтобы добраться до точки подключения, необходимо снять решетку. За ним находится динамик, который также нужно открутить. Перед автомобилистом будет два разъема: один для индикатора питания, а второй для запуска ПТФ.
После демонтажа решетки нужно снять заглушку и поставить на ее место кнопку из комплекта. Вилки подключаются к разъемам — здесь нельзя ошибиться. После этого решетка и динамик возвращаются в исходное положение.
В салоне все задания выполнены, можно зайти под капот. Чтобы получить доступ к интересующим разъемам, необходимо снять блок предохранителей, который также известен как «черный ящик».
Следующим шагом протягиваем провода от реле и ПТФ к черному ящику.
В монтажном блоке есть незанятые разъемы, из них Ш7 (широкий разъем) и Ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
Теперь Ш8 и Ш7 свободной стороной возвращаются внутрь предохранительного блока.
Противотуманные фары почти установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под это же крепление необходимо разместить провод массы (массу), зачистив этот кусок кузов от ЛКП.
Теперь необходимо подключить противотуманные фары к силовой проводке. Провод массы должен быть установлен компактно, где ничего не будет мешать контакту с кузовом ВАЗ 2114.

Установка противотуманок

Самый простой способ (но и дороже выйдет) — установить новый бампер, в котором изначально есть отверстия под ДХО. Владельцу ВАЗ 2114 необходимо демонтировать старый бампер – сверху и снизу снимаются крепления, а на его место устанавливается новый. Для вырезания отверстий на стандартном бампере вам понадобится электродрель со специальными насадками или простой электролобзик, а также «очки». Процесс выглядит следующим образом:

Бампер снят, его нужно разметить под трафарет для оптики.
Далее работы проводятся электролобзиком или дрелью.
Когда отверстия готовы, в них монтируются «стаканы», которые нужны для закрытия выреза. «Очки» состоят из двух частей — внутренней (крепятся к бамперу снаружи) и внешней (выполняют декоративную функцию).

Полезный совет: установка должна быть максимально надежной, так как противотуманные фары подвержены сильной вибрации и тряске во время движения. Особенно это касается разбитого дорожного полотна, по которому машина бывает довольно часто. Чем надежнее закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.

Отличный наглядный пример установки ПТФ

Сегодня расскажу как я ставил противотуманные фары на свою ваз 2114. Многие знают что люксовых СУПЕР-АВТО в природе не существует, и как следствие ПТФ с завода на них нельзя стоять! 🙂 (только как дополнения).

Для установки и подключения нам потребуются следующие комплектующие:

ПТФ (750 руб за 2 шт)
Кронштейны для бампера (150 руб за 2 шт)
Так называемые «Очки» (150 руб ( не крашен))
Комплект для подключения ПТФ (в моем случае 300 руб)
Лампочки (купил PHILIPS по 120 руб за штуку)

Кронштейн:

На фото я показал стрелками, как он правильно ставится. Так сказать, для удобства. Чтобы было проще понять, как их прикрутить к бамперу.

Хочу обратить ваше внимание, что есть 2 вида очков. Если вы собираетесь ставить ПТФ в бампер, не имеющий креплений, то вам нужно брать точно такие же стаканы, которые брал я. Отличие их в том, что у них защелки в разных местах: по контуру, или как у меня. На фото ниже показано, где они должны быть в нашем случае.

Комплект подключения ПТФ

Перед всеми манипуляциями с бампером я ездил к своему знакомому Жене, у которого тоже ВАЗ 2114, только с ПТФ. Измерил что для чего, записал размеры, для верности сделал трафарет.

Отмерил нужные расстояния, приложил трафарет, обвел:

и… взял дрель… Получилась такая картинка:

Потом вырезал этот корпус. Естественно получилось очень криво. Потом по контуру подрезал это отверстие паяльником. Фото нет, к сожалению. Итак, дырка готова, «очки» примерил — все в кучу.

Проделал ту же процедуру с правой стороны. Пробовал:

Далее нам нужно прикрутить ПТФ к кронштейнам, и, прикрепив их к бамперу, сделать отверстия под саморезы. Для этого нам понадобится еще пара рук или двухсторонний скотч, который будет удерживать всю конструкцию на месте, пока вы будете сверлить отверстия. После того, как мы проделали отверстия, осталось только прикрутить кронштейн с установленными на нем ПТФ к бамперу. Пристегиваем и защелкиваем «очки». Все, ПТФ стоят.

Теперь нам осталось подключить всю эту кухню. Здесь нам понадобится комплект для подключения ПТФ. В среднем его стоимость 300 рублей, есть чуть дешевле, есть чуть дороже. В своем комплекте нашел кнопку, провода от кнопки к блоку предохранителей, провода от блока предохранителей к ПТФ и реле. Провода от кнопки к блоку тянуть не надо, т.к. они есть во всех Самара 2. По схеме ниже я подключил все провода к блоку предохранителей за пару минут!

Ставим кнопку в торпеду, найдя и подключив неиспользуемый блок.
Реле из комплекта подключения крепим на перегородку между моторным отсеком и воздухозаборником.

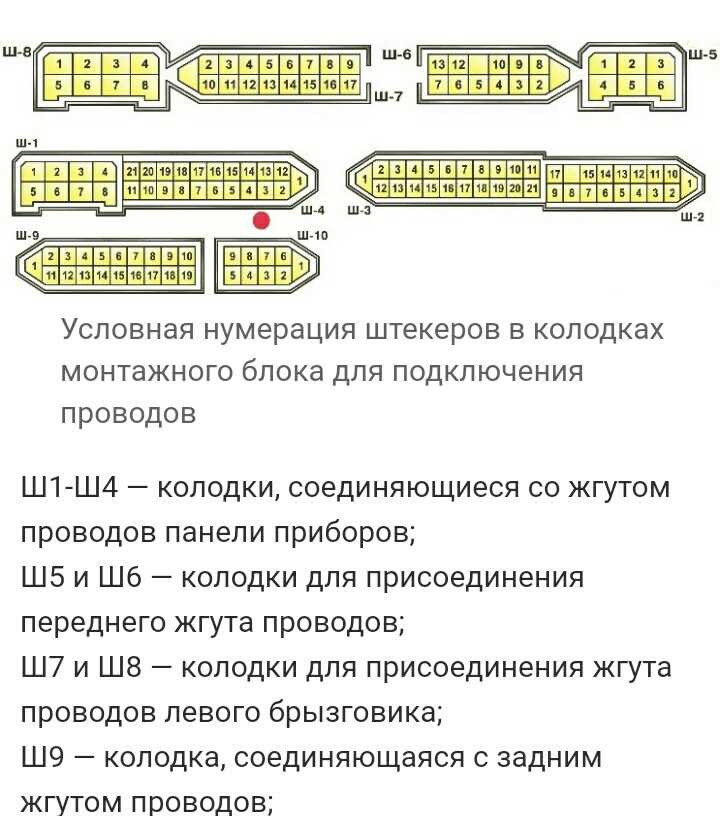

Далее откручиваем блок предохранителей и находим 2 колодки: 7 и 8. (номера на дне блока)
Протягиваем «плюсовые» провода через подкапотное пространство от ПТФ и к блоку предохранителей. Крепим «минусовые» провода гайкой массы головного света.
Протягиваем провода от реле, которое идет в комплекте, к блоку предохранителей.
Подключаем все провода к блокам 7 и 8 как показано на схеме:

ПТФ будут светить только при включенных габаритах!

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в условиях тумана. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя способами:

Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
Для установки на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Все, что вам нужно сделать, это купить комплект светильников и установить их самостоятельно.
Купить противотуманные фары на ВАЗ 2114 с так называемыми стеклами — облицовочные элементы для фар и установить их. Этот метод будет рассмотрен более подробно.

В комплект противотуманных фар входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплекте должно быть соединение съемное. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, лучший вариант для «четверки» — купить оптику производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Крепление фары

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу оговорюсь – при необходимости в противотуманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, желательно установить его на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально отведенных местах на бампере – так называемых стаканах.

Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно закрепить хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть понятная схема. В первую очередь необходимо установить проводку в блок с предохранителями, расположенный в подкапотном пространстве. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.

К этим колодкам необходимо подключить проводку и реле, которое идет в комплекте, схема такая:

Кабель от разъема 87 — это масса, которая подключается к кузову.
Выход 85 должен вести прямо к W7.
Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая крепится в салоне. Для крепления этой кнопки на центральной консоли есть специальное место. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего активируются противотуманные фары. При выключении ПТФ тоже должны автоматически отключаться. Если лампочки не горят после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.

Здравствуйте уважаемые автомобилисты. Тема сегодняшней статьи — противотуманные фары на ВАЗ 2114. Открою вам секреты, которых нет ни в одной инструкции или мануале. Как без помощи электрика восстановить или хотя бы улучшить характеристики этих осветительных приборов, столь необходимых для безопасности движения в сложных погодных условиях.

Оснащение автомобиля ВАЗ 2114 противотуманными фарами является необязательным условием эксплуатации. Некоторые комплектации выпускаются без них с заглушками на переднем бампере. Поэтому в случае неисправности или невозможности правильной регулировки можно проходить ежегодный технический осмотр с демонтированными фарами. Но вы не сможете пройти его, когда свет выключен или он нестандартный. Разбитое стекло фары – неисправность, позволяющая придраться к техническому состоянию автомобиля.

Ремонт или установка своими руками

Замена лампочки не представляет сложности, но установка нового стекла взамен разбитого невозможна без демонтажа фары. Крепление к бамперу элементарное, всего двумя винтами, зато стекло намертво приклеено к корпусу фары.

При замене место соединения с корпусом залито герметиком. Кстати, менять стекло лучше сразу после появления на нем трещины, иначе нанесенное на корпус покрытие быстро облезет и придется покупать новый аппарат. Видео или набор фото как поменять фару, лампочку на этой странице вам поможет, но прошу обратить внимание на некоторые моменты:

Устанавливать ксенон в противотуманную фару необходимо с осторожностью. Если сила ближнего света по ГОСТу установлена на его минимальные значения, то для противотуманных фар есть ограничение. Он должен быть примерно в 3 раза слабее худших инструментов.
Прямоугольные отверстия в пластиковом бампере можно вырезать обычным ножом. Строить каркасы для красоты тоже элементарно. Поэтому купить и установить такие фары своими руками несложно. Но если проводка автомобиля не предусматривает их подключение, то лучше обратиться к специалистам.
Подключить противотуманки к простому тумблеру по правилам нельзя. Они должны загораться только после включения габаритных огней. Где находится реле, реализующее на практике эту последовательность включения осветительных приборов, и как подключить фары к электрической цепи, автоэлектрик знает гораздо лучше простого автомобилиста. На панели приборов есть кнопка включения противотуманных фар, но подключение к ней проводов – трудоемкий процесс, требующий определенной квалификации. Кроме того, переборщить с проводкой и сделать короткое замыкание проще простого, а ремонт в этом случае обойдется намного дороже.

Сложность регулировки

На ВАЗ 2114 не предусмотрена регулировка противотуманных фар, даже в автомобилях, оснащенных ими. Если на новых автомобилях при прохождении техосмотра проблем не возникает, то через несколько лет эксплуатации (на наших дорогах неизбежны касания переднего бампера посторонними предметами или неровностями) направление светового луча перестает соответствовать ГОСТу.

Единственный способ — установка прокладок, накладок или других устройств, изменяющих угол светового потока или его направление относительно плоскости дороги. Провести эту операцию без специального стенда невозможно. При наличии некоторых знаний можно нарисовать некое подобие такой стойки на воротах своего гаража и самостоятельно регулировать не только противотуманные фары, но и ближний или дальний свет.

Типы противотуманных фар

Предупреждение других участников дорожного движения осуществляется задними противотуманными фонарями, установка которых обязательна на все автомобили. Основная задача передних светотехнических приборов – обеспечить видимость водителю в сложных погодных условиях.

Однако их включение в сочетании с ближним светом ночью значительно улучшает видимость. Рассеянный свет отлично освещает обочину. Иногда даже дальний свет не дает такого хорошего эффекта. Однако некоторые водители предпочитают устанавливать линзовые противотуманки, предпочитая более направленное освещение дороги и возможность обходиться без дальнего света в пути.

Какие лучше? Решать вам, но в дождь свет, отражающийся от мокрого асфальта, слепит встречных водителей. Я думаю, что никто не хочет лобового столкновения из-за своей пижонщины. В соответствии с пунктом 19.4 ПДД противотуманные фары разрешается использовать днем вместо ближнего света, поэтому использование в них более слабых ламп намного экономичнее, чем эксплуатация более часто перегорающих и дорогих ламп в основных Фары.

До свидания, дорогие друзья. Я с нетерпением жду ваших отзывов. Пишите комментарии, подписывайтесь на обновления блога. Не забывайте делиться ссылками на понравившиеся статьи с друзьями и знакомыми.

схема, пошаговая инструкция. Ремонт или установка своими руками

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в туман. Поэтому многие автовладельцы, чтобы обезопасить себя во время езды в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя способами:

Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, производством таких бамперов занимаются специализированные тюнинговые ателье, где их тоже можно подключить. Такая процедура стоит дорого.
Производится установка на «четверку» бампера от 15-й модели ВАЗ с наличием посадочных мест для крепления фар. Вам останется только купить комплект фонарей и сделать их крепление самостоятельно.
Приобрести противотуманные фары на ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

В комплект конфонструума входят лампы, реле активации, необходимые провода и кнопка подключения. Также в комплекте должно быть съемное соединение. Покупая новые ПТФ, необходимо учитывать их форму, иначе могут возникнуть трудности при установке оптики. Как показывают отзывы, самым оптимальным вариантом для «Противотуманки» является покупка оптики у производителя «Киржач» (автор видео — канал Car Life Гендолх Белый).

Сельское хозяйство

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу оговорюсь – в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть намного ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманок-оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, вам нужно будет просто открутить крепления, которые его фиксируют. Сам бампер нужно почистить, установку желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого бампера — так называемые стаканы.

Эти очки необходимо разместить в соответствии с размерами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края желательны для их обработки наждачной бумагой или напильником. ПТФ должны максимально плотно войти в отверстие, поэтому они должны быть надежно закреплены хомутами. Когда оптика готова, бампер можно ставить обратно на машину.

Подключение ПТФ и клавиш управления

Как подключить устройство и кнопку включения? Как мы уже сообщали, следует придерживаться схемы, в которой вы легко разберетесь. В первую очередь необходимо установить проводку в блок с предохранителями, расположенный в пространстве подуправления. Откручиваем винты крепления блока и находим шор ш7 и шор колодки ш8.

В эти колодки нужно подключить проводку и реле которое идет в комплекте, схема такая:

Кабель от разъема 87 это масса которая подключается к кузову.
Выход 85 должен идти прямо на ш7.
Соединения 30 (К 8) и 86 (К 1) подключаются к разъему sh8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не представляет особой сложности – для их включения необходимо использовать специальную кнопку, которая монтируется в салоне. Для установки этой кнопки на центральной консоли есть специальное место. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего включается противотуманка. При выключении ПТФ тоже должны автоматически отключаться. Ели после подключения лампочки не горят, это может быть связано как с неправильным подключением, так и с неработающим реле или выходом из строя ламп.

Противотуманные фары (ПТФ) раньше выполняли одну функцию — обеспечивали видимость при движении в тумане. Но когда включение света в дневное время стало обязательным, у ПТФ появилось новое применение (касается автомобилей, у которых нет ДХО). Еще недавно противотуманки шли на отечественные машины в качестве дополнительной опции, тогда как иномарки изначально оснащены таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только на комплектации начиная с люкса.

На автомобили марки ВАЗ также есть возможность установки противотуманок. И это нужно сделать, ведь при движении в условиях тумана или снегопада очень помогают противотуманные фары.

Установка ПТФ производится двумя способами:

Поставить новый бампер с вырезами под дополнительную оптику.
Вырезать отверстия на обычном бампере.

Для установки данного типа оптики необходимы следующие позиции:

Противотуманные фары, многие автолюбители выбирают вариант с ксеноном.
Компоненты установки — кнопка, провода, базовое реле и предохранитель.
Инструмент для создания отверстий под ПТФ или новый передний бампер.
