Предохранители Ниссан Примера (P12), 2001
Ремонт » Электрика » Электросхемы » Nissan » Primera » Primera III (P12), 2001 — 2008
28.08.2019
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и подкапотном пространстве.
Рассмотрены схемы Ниссан Примера (П12) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями QG16DE (1.6 л.), QG18DE (1.8 л.), QR20DE (2.0 л.).
В моторном отсеке
Общая схема расположения подкапотных блоков.
Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
| Схема предохранителей в блоке моторного отсеке | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 1 | 120 | 1-й главный предохранитель |
| 2 | 80 | Потребители при включенном зажиrании |
| 3 | 50 | Электродвигатель насоса блока антиблокировочной системы |
| 4 | 40 | Выключатель (замок) зажигания |
| 5 | 30 | Электромагнитные клапаны блока антиблокировочной системы АБС |
| 6 | — | Резервные |
| 7 | — | |
| 8 | 10 | Габаритные огни |
| 9 | 15 | магнитола |
| 10 | 10 | Система управления двигателем |
| 11 | 15 | Звуковой сигнал |
| 12 | — | Резервные |
| 13 | — | |
| 14 | 15 | Ближний свет (левая фара) |
| 15 | 15 | Ближний свет (правая фара) |
| 16 | 15 | Электродвиrатель привода дроссельной заслонки |
| 17 | 15 | Дальний свет (левая фара) |
| 18 | 15 | Дальний свет (правая фара) |
| 19 | 15 | Противотуманные фары |
| 20 | 20 | Катушки зажигания |
| 21 | 80 | 2-й главный предохранитель |
| 22 | — | Запасной |
| 23 | 30 | Омыватели фар |
| 24 | 40 | электродвигатель вентилятора радиатора №2 |
| 25 | 40 | электродвигатель вентилятора радиатора №1 |
| 26 | 40 | Стеклоподъемники |

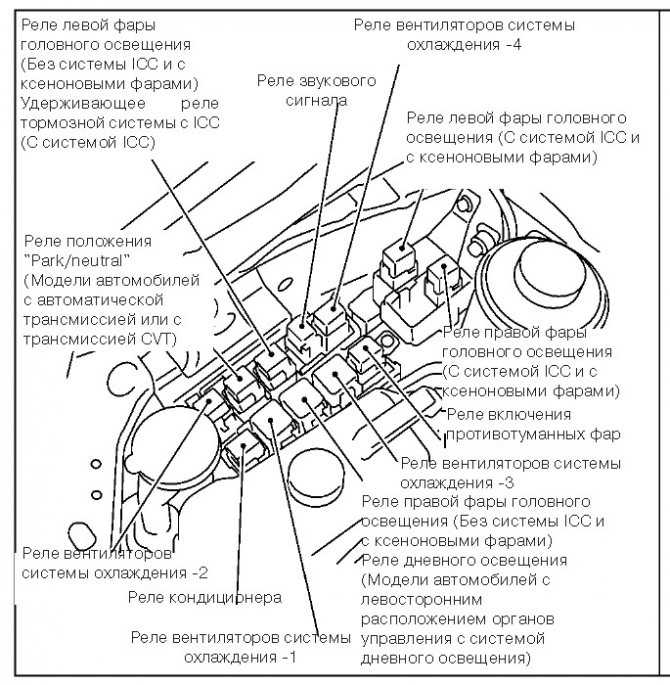

Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
| Схема моторного блока реле | |
|---|---|
| Тип 1 | |
| № | Наименование |
| 1 | реле противотуманных фар |
| 2 | вентиляторы радиаторов |
| 3 | реле дополнительного оборудования |
| 4 | вентиляторы радиаторов |
| 5 | реле электромагнитной муфты компрессора кондиционера; |
| 6 | вентиляторы радиаторов |
| 7 | реле включения режимов «Р» (парковка) и «N» (нейтраль) АКПП или вариатора |
| 8 | реле включения ближнего света фар в дневное время |
| 9 | звуковой сигнал |
| 10 | вентиляторы радиаторов |
| Тип 2 | |
В салоне
Монтажный блок находится с водительской стороны, внизу панели приборов.

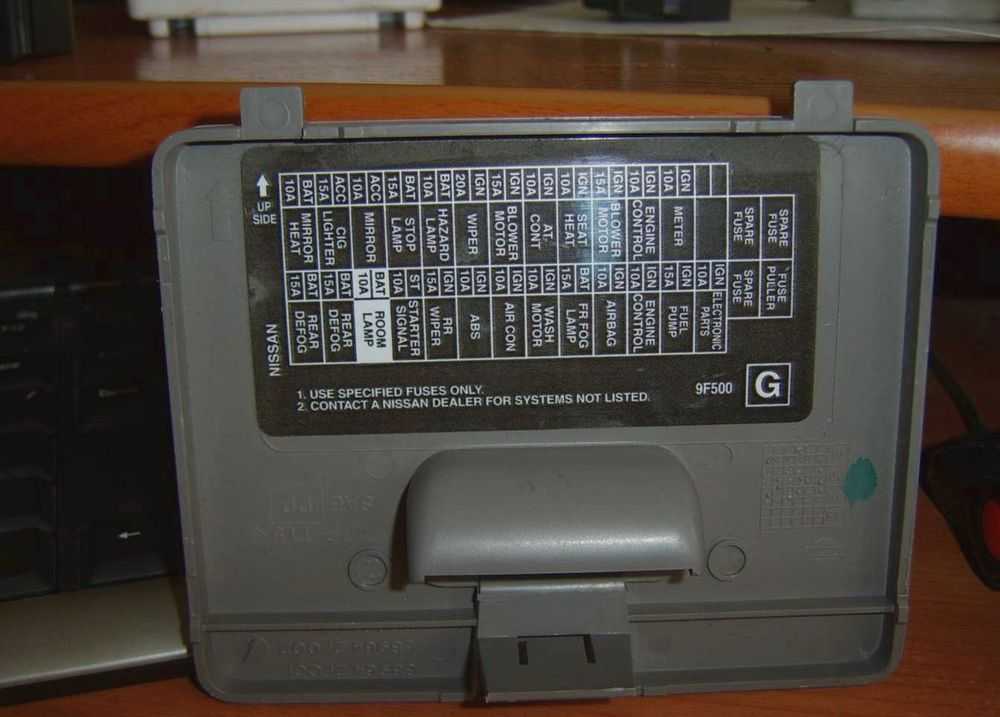

Для получения доступа к блоку, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
Общий вид.

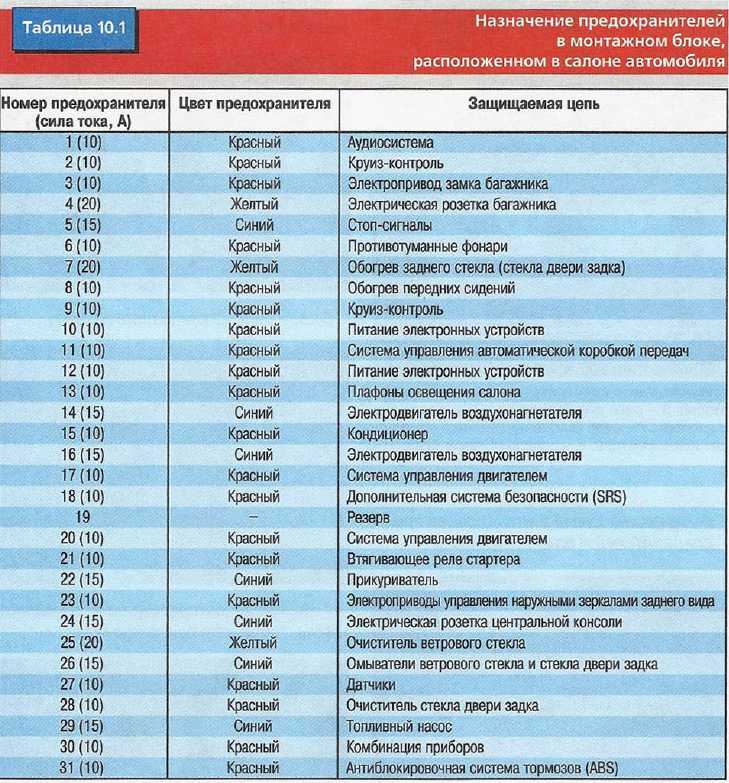

| Схема предохранителей в блоке салона примера п12 | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Аудиосистема | 10 |
| 2 | Круиз-контроль | 10 |
| 3 | Электропривод замка багажника | 10 |
| 4 | Элекрическая розетка багажника | 20 |
| 5 | Стоп-сигналы | 15 |
| 6 | Противотуманные фонари | 10 |
| 7 | Обогрев заднего стекла (стекло двери задка) | 20 |
| 8 | Обогрев передних сидений | 10 |
| 9 | Круиз-контроль | 10 |
| 10 | Питание электронных устройств | 10 |
| 11 | Система управления АКПП | 10 |
| 12 | Питание электронных устройств | 10 |
| 13 | Плафоны освещения салона | 10 |
| 14 | Электродвигатель воздухонагнетателя | 15 |
| 15 | Кондиционер | 10 |
| 16 | Электродвигатель воздухонагнетателя | 15 |
| 17 | Система управления двигателем | 10 |
| 18 | Дополнительная система безопасности (SRS) | 10 |
| 19 | Резервный | — |
| 20 | Система управления двигателем | 10 |
| 21 | Втягивающее реле стартера | 10 |
| 22 | Предохранитель прикуривателя примера | 15 |
| 23 | Электроприводы управления наружными зеркалами заднего вида | 10 |
| 24 | Электрическая розетка центральной консоли | 15 |
| 25 | Очиститель ветрового стекла | 20 |
| 26 | Омыватели ветрового стекла и стекла двери задка | 15 |
| 27 | датчики | 10 |
| 28 | Очиститель стекла двери задка | 10 |
| 29 | бензонасос | 15 |
| 30 | Комбинация приборов | 10 |
| 31 | система абс | 10 |
| Реле | ||
| с лицевой стороны монтажного блока | ||
| 1 | реле обогрева заднего стекла {стекла двери задка) | |
| 2 | реле электродвигателя привода дроссельной заслонки | |
| 3 | противотуманные фонари | |
| 4 | стеклоподъемники | |
| 5 | реле-прерыватели | |
| 6 | ||
| с обратной стороны монтажного блока | ||
| 1 | реле зажигания | |
| 2 | реле дополнительного оборудования | |
| 3 | реле воздуханагнетателя системы вентиляции, отопления и кондиционирования | |
Материалы по теме
Информация Предохранители и реле Р12 — Электрика
У нас 2 коробки с предами, одна под капотом рядом с АКБ вторая над левой коленкой(говорю про европейку).
Вот нумерация предохранителей.расшифровка предов, может где-то ошибся немного с переводом, но постарался максимально подробно расписать
1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон
2. круиз-контроль
3. дверные замки
4. прикуриватель, розетка дополнительная
5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза6. задний ПТФ
7. обогрев стекла, навигация, противоугонная система
8. обогрев сиденья
9. круиз контроль, выключатель тормоза круиза
10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS(иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон.
11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM
12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах.
13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал
14. мотор вентилятора кондея
15. кондей
16. мотор вентилятора кондея
17. топливные форсунки, реле блока ECM, бензонасос
18. подушки безопасности
19. пустой
20. лямбда-зонды(датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники
21.22. прикуриватель
23. зеркала боковые, обогрев стекла
24. пустой (зарезервирован под консольную розетку)
25. кондей, очиститель и омыватель стекла
26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла
27. лямбда-зонды(датчики кислорода), топливные форсунки
28. очиститель и омыватель заднего стекла
29. бензонасос
30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида.
31. ABS, ESP32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника
33.
34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости
35. сигнал, система зарядки
36. фара правая ксенон
37. фара левая ксенон
38. пустой
39. пустой
40. электропривод, реле и двигатель дроссельной заслонки
41. фара левая галоген, электрокорректор
42. фара правая галоген, задний ПТФ
43. передние ПТФ
44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скоростиA. самый главный от АКБ
B. на прерыватели 1(*1) и 2(*2)
C.
D. регулятор охлаждающего вентилятора 2
E. насос омывателя фар
F. система управления накалом (дизель)
G. зажигание
H. зажигание
I. ABS, ESP
J. зажигание
K. ABS, ESP*1 дверные замки и дистанционное управление, стеклоподъёмники, люк, электропривод сидений
*2 стеклоподъёмникиТак-же выкладываю краткую схему с расшифровкой, которую прислал Sergey Kvasov, за что ему отдельное спасибо!
ВНИМАНИЕ! нумерация блока под капотом не совпадает с приведенной выше.
сигнал на запуск(стартер), датчик света
аудиосистема, навигация, дисплей, камера, часы, телефон
регулятор охлаждающего вентилятора 1Оригинальные предохранители Nissan OEM | Nissan Parts Plus
