Лампы, применяемые на ВАЗ 2114, 2115, 2113

21-01-2021, 02:49

лампы 2114, ваз 2114 лампа ближнего, лампа ваз 2114, лампочки ваз 2114, лампы ваз 2114, 2114 какие лампы, лампы 2115, лампы ваз 2115, лампы 2113

Лампы ВАЗ 2114	Тип	Вт
Передние фары
Лампа ближнего и дальнего света	h5	60/55
Лампа указателя поворота	P21W	21
Лампа габаритного света	W5W	5
Лампа переднего противотуманного света	h2	55
	h4	55
Задние фонари
Лампа стоп-сигнала и габаритного огня	P21/5W	21/5
Лампа света заднего хода	P21W	21
Лампа указателя поворота	P21W	21
Лампа заднего противотуманного света	P21W	21
Лампа освещения номерного знака	C5W	5
Лампа бокового указателя поворота (повторитель)	W5W	5
Лампа освещения салона	C5W	5
Лампа индивидуального освещения	T4W	4
Лампа плафона освещения вещевого ящика	C5W	5
Лампа освещения моторного отсека	R10W	10
Лампа освещения багажного отсека (2115)	C5W	5
Лампа подсветки прикуривателя	W1,2W	1,2
Лампы подсветки	W1,2W	1,2
Лампы контрольных индикаторов комбинации приборов	A12-1,2-1	1,2
	W1,2W	1,2
	MFX	1,2
	A12-3-2	3
Лампы подсветки кнопок	W1,2W	1,2
	ACMH 12-0,55	0,55

В качестве источников света дополнительного стоп-сигнала применены светодиоды. В случае выхода из строя светодиодов фонарь заменяется полностью.

21100-3716810-00
21100-3716810-01
21100-3716810-02

Тип	Серия	Номер
h5	Night Breaker Laser AllSeason Original Line	64193NL 64193ALS 64193
h2	Fog Breaker Original Line	62150FBR-HCB 64150
h4	Original Line Fog Breaker	64151 62151FBR-HCB
P21/5W	Original Line Ultra Life	7528 7528ULT
P21W	Original Line Ultra Life	7506 7506ULT
W5W	Original Line Ultra Life Cool Blue Intense	2825 2825ULT 2825HCBI
T4W	Original Line	3893
C5W	Original Line Ultra Life	6418 6418ULT
R10W	Original Line Ultra Life	5008 5008ULT
	Original Line ( комбинация приборов)	2721MFX
W1,2W	Original Line (стеклянный цоколь) Original Line (лампы ВАЗ 2114 пластиковый цоколь)	2721 2721MF
W3W	Original Line	2821

особенности замены, доработки кнопки включения, электросхема, фото

Согласно ПДД при движении по трассе в осенне-зимний период даже в светлое время нужно включать ближний свет. Поэтому необходимо следить за работоспособностью осветительных приборов автомобиля и вовремя менять лампы, чтобы на дороге не возникло аварийной ситуации. В данной статье мы рассмотрим, как выполняется замена лампы ближнего света на ВАЗ 2114, а также ознакомимся с некоторыми неисправностями системы освещения и способами их устранения.

Фара автомобиля ВАЗ 2114

Содержание

• Замена лампы
  • Порядок замены
• Распространенные неисправности и их устранение
  • Замена предохранителей
  • Замена кнопки
• Вывод

Замена лампы

Итак, если не работает ближний свет на ВАЗ 2114, то, скорее всего, причина кроется в перегоревшей лампе. Чаще всего это случается, если замена осветительных элементов выполнялась давно. Хотя, нередко перегорают и новые лампы, что связано с большим количеством низкокачественных изделий на рынке автозапчастей.

Конечно, прежде чем заменить лампочку, предварительно придется столкнуться с ее выбором.

На автомобиле ВАЗ 2114 используются двухнитиевые лапы стандарта h5, отвечающие не только за ближнее, но и дальнее освещение.

Галогенная лампа h5

Совет!
В случае перегорания лампы в дороге, вместо ближнего света фар на 2114 можно включить противотуманные фары, если они, конечно, имеются.

Сравнение света галогенных и ксеноновых ламп

Представленные на рынке лампы могут различаться принципом работы, от которого зависят многие их характеристики. Ниже подробней ознакомимся со всеми их видами:

Тип лампы	Особенности
Галогенные	В настоящее время являются самыми распространенными. Среди достоинств галогеновых лампочек можно выделить такие моменты, как: Невысокая цена; Не требуют установки дополнительного оборудования; Хорошо освещают дорогу в туман, дождь и снег. Из недостатков можно выделить недолговечность, а также относительно небольшую мощность светового потока – не более 1550 Лм.
Ксеноновые (газоразрядные)	Обеспечивают более мощный световой поток – до 3300 Лм. Кроме того, имеют и другие достоинства: Являются более долговечными; Отличаются белым или голубоватым свечением, максимально приближенным к дневному освещению. Однако, наряду с достоинствами имеют и недостатки, к которым относится: Высокая стоимость; Потребность в установке блоков розжига; Включаются с небольшой задержкой; Плохо освещают дорогу в сырую погоду.
Светодиодные	Являются новым видом осветительных элементов. К их достоинствам относится долговечность и небольшое потребление электроэнергии. Что касается мощности светового потока, то он несколько уступает ксенону. Светодиодные осветительные элементы также довольно дорогие и нуждаются в установке блоков розжига, что является недостатком.

Обратите внимание!
Менять лампы желательно парами, так как это обеспечит одинаковый световой поток от левой и правой фары.
Кроме того, у них практически одинаковая долговечность, поэтому при выходе из строя, к примеру, лампочки левой фары, то наверняка в скором времени перестанет гореть и правая.

Схема расположения винтов фары ВАЗ 2114

Порядок замены

Замена лампочки ближнего света на ВАЗ 2114 (она же и дальнего света) осуществляется в такой последовательности:

• Прежде всего нужно открыть капот и раскрутить винты(3), которые фиксируют кожух(4).

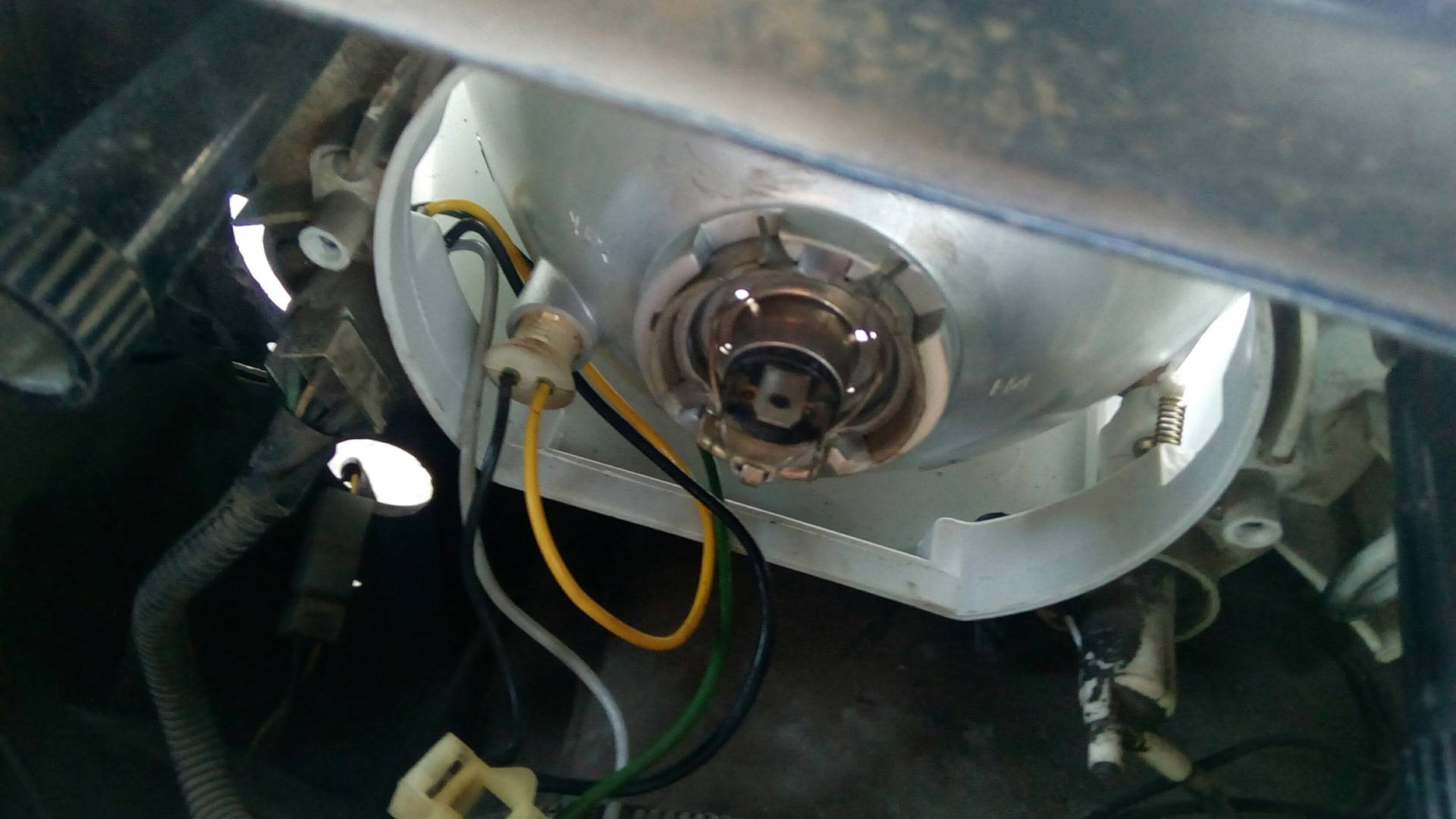

Схема фары со снятым кожухом

• Затем надо придавить и вывести из пазов усики пружинки(3).
• Далее следует вытащить колодку(4) вместе со старой лампочкой.
• После этого нужно надавить на лампу(5) и повернуть ее, после чего она легко вынимается из патрона.
• На место старой лампочки следует установить новую, и затем собрать фару в обратной последовательности.

Обратите внимание!
Выполнять вышеописанную работу необходимо в перчатках, чтобы не оставить на стеклянной колбе жировых пятен.
Если же вы коснулись руками колбы, следы от пальцев необходимо аккуратно удалить спиртом.
В противном случае лампочка может быстро перегореть.

Вот, собственно, и вся инструкция по замене лампочки. По такой же схеме следует заменить осветительный элемент и во второй фаре.

Распространенные неисправности и их устранение

Если после замены лампочек все равно не горит ближний свет на ВАЗ 2114, то причин этому может быть несколько:

• Неисправные предохранители;
• Неисправная кнопка переключения фар;
• Обрыв проводки.

Ниже рассмотрим, как устранить эти неисправности.

Блок предохранителей

Замена предохранителей

Предохранители расположены в специальном блоке, который находится с левой стороны возле лобового стекла. Чтобы осуществить своими руками их замену, нужно открыть пластиковую крышку и найти предохранители F12 (отвечает за левую фару) и F13 (отвечает за правую фару).

Если свет после замены предохранителей включился, необходимо оставить его на некоторое время включенным, чтобы убедиться, что новые предохранители не перегорают. Если же они быстро расплавились, нужно искать проблему в проводке ВАЗ 2114.

Обратите внимание!
Ни в коем случае нельзя замыкать контакты в блоке предохранителей напрямую, так как это может привести к более серьезным неисправностям электрооборудования или даже возгоранию проводки.

Электросхема ближнего и дальнего света

Замена кнопки

Если замена предохранителей не помогла решить проблему, необходимо «прозвонить» всю электрику, имеющую отношение к работе фар. Конечно, для этого понадобится электросхема ближнего света на ВАЗ 2114 и специальный прибор (мультиметр).

На фото – сдвоенная кнопка включения переключения фар

Зачастую неисправность кроется в кнопке. В таком случае решить проблему поможет замена кнопки включения ближнего света на ВАЗ 2114.

Выполняется она довольно просто:

• Прежде всего следует отметить, что кнопка ближнего света на ВАЗ 2114 сдвоена с кнопкой дальнего света. Чтобы вытащить этот блок, его необходимо подковырнуть, к примеру, ножом. Операцию необходимо выполнять аккуратно, чтобы не поцарапать панель.
• Далее надо отсоединить колодку от старой кнопки и подсоединить к новой.
• Затем новый блок переключения нужно установить на место.

Совет!
При замене кнопки можно сразу же установить диод подсветки клавиши, который почему-то не предусмотрен заводом.
Такая доработка кнопки ближнего света на ВАЗ 2114 позволит видеть, когда ближний свет включен, а когда отключен, что очень удобно в светлое время суток.

Если же кнопка исправна и проводка машины в порядке, то скорее всего, неисправно реле (на схеме – K9), которое нужно заменить новым.

Вывод

Проблемы в работе ближнего света являются частой ситуацией для ВАЗ 2114. Как правило, их причиной является перегорание ламп, однако, иногда выходят из строя и другие узлы электрооборудования. Но, в любом случае, устранить неисправность вполне возможно самостоятельно.

Получить дополнительную полезную информацию по данной теме можно из видео в этой статье.
