Рено Дастер. Снятие комбинации приборов

Рено Дастер. Снятие комбинации приборов

  Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем кожухи рулевой колонки (см. Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля).
Снимаем облицовку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов).

Поддеваем отверткой правую декоративную накладку панели приборов…



 …и снимаем ее, преодолевая сопротивление фиксаторов.

Расположение фиксаторов на правой декоративной накладке панели приборов.

Отверткой поддеваем левую декоративную накладку панели приборов…

…и снимаем ее, преодолевая сопротивление фиксаторов.

Расположение фиксаторов на левой декоративной накладке панели приборов.

Отжав отверткой нижнюю накладку козырька, выводим из зацепления с козырьком три фиксатора и направляющий штифт…

…и снимаем накладку, выводя два направляющих штифта накладки из отверстий левой и правой декоративных накладок.

Расположение фиксаторов 1 и направляющих штифтов 2 на нижней накладке козырька.

Потянув рукой левую декоративную накладку козырька…

…снимаем ее, преодолевая сопротивление фиксаторов.

Аналогично снимаем правую декоративную накладку козырька панели приборов.

Ключом Torx Т-20 отворачиваем четыре самореза крепления комбинации приборов.
Выводим комбинацию из панели приборов…

…и, нажав на фиксатор колодки проводов, отсоединяем колодку черного цвета от комбинации приборов.

Аналогично отсоединяем от комбинации приборов колодку проводов серого цвета.

Снимаем комбинацию приборов.
Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат.
При выходе из строя сигнализатора, стрелочного прибора или дисплея, следует заменить комбинацию приборов новой.
Устанавливаем комбинацию приборов в обратной последовательности.



Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Снятие комбинации приборов»:

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1500 / 1200 р. Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р. Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	900 / 350 р. Дисконт: 250 р.	>10
	DG-006-GARD-RDSHCH	Передние диффузоры — аэродинамические щитки Рено Дастер (комплект из 2 шт)	Дастер-Гард	700 / 600 р. Дисконт: 500 р.	>10
	DC959	Уплотнитель под капот Дастер / Террано / Каптур / Аркана и др.	РФ	800 / 600 р. Дисконт: 500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3000 / 2000 р. Дисконт: 1600 р.	>10
	DC3021-65605	Книга Правила дорожного движения Российской Федерации 2023 — 1шт.	РФ	200 / 99 р. Дисконт: 50 р.	>10
	PT014-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р. Дисконт: 900 р.	>10
	DC1024-V117	Уплотнитель кромки лобового стекла и крыши	Дастер-Гард	700 / 500 р. Дисконт: 300 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1500 / 1400 р. Дисконт: 1200 р.	7

---

Добавить комментарий

Уведомлять меня о новых комментариях по E-mail

значки на панели приборов, обозначение и описание индикаторов

Французский автомобиль востребован среди отечественных автомобилистов по причине умеренной стоимости и высокой надежности узлов. Приборка Рено Дастер – это модуль, выводящий полную информацию о состоянии бортовых систем автомобиля в режиме реального времени.

Содержание

• 1 Описание индикаторов
• 2 Значки на приборке Рено Дастер и что они обозначают
• 3 Диагностика панели управления
• 4 Неисправности приборной панели Duster и способы их устранения
• 5 Демонтаж и установка приборки

Приборка машины предельно унифицирована. На моделях, потребляющих бензин или дизель, расположение и назначение указателей отливается минимально. Также символы модификации 2012 года не отличаются от версий после рестайлинга 2019 г. Доска разделена на два отсека жидкокристаллическим дисплеем и табло указателей.

Приборная часть выполнена в современном форм факторе, где стрелочными остались только спидометр и одометр. Остальные элементы панели полностью электронные.

Описание индикаторов

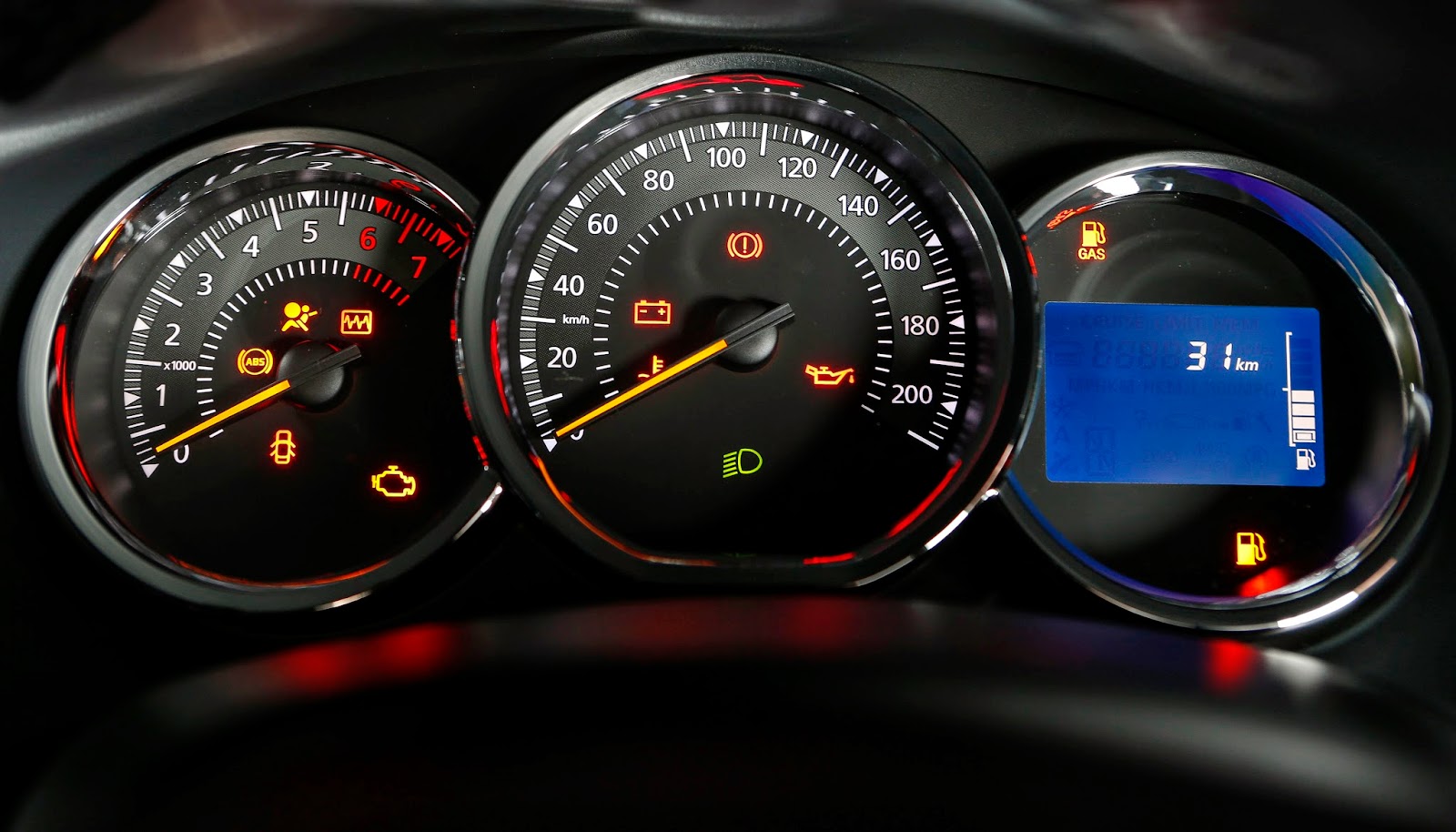

Индикаторы доски Дастера имеют большое значение для безопасного управления автомобилем. Стандартные указатели для моделей 2014-2018 годов практически не отливаются и могут быть указаны в едином формате. Единственное разделение происходит по цветовым значениям.

1. Зеленый/синий – индикаторы предназначены для отображения работы отдельных узлов и агрегатов. Значки говорят о включении света, активации поворотников и прочих периферических узлов.
2. Желтый/оранжевый – предупреждающие индикаторы предназначены преимущественно для привлечения внимания водителя к необходимости обслуживания автомобиля.
3. Красный – аварийные знаки, предупреждающие автомобилиста о наличии серьезных проблем в БК транспорта. При включении красного индикатора – дальнейшее движение запрещено.

На указанной выше картинке присутствуют все иконки под порядковыми номерами:

• 2 – индикатор остатка в топливном баке;
• 5/7 – активированы противотуманные огни для передней и задней части соответственно;
• 8 – универсальное гнездо, где могут монтироваться индикаторы – дальнего света, срабатывания запасника бензобака и прочие;
• 11 – лампа включения ручника;
• 12 – указатели поворотников, моргают при активации;
• 14 – работа иммобилайзера, если включить зажигание – мотор не заведется;
• 18 – включен обогрев ветрового стекла кормовой части;
• 19/23 – включен дальний/ближний свет фар;
• 20/21 – указатели включения моно и полного привода.

Значки на приборке Рено Дастер и что они обозначают

Рядом с указателями присутствуют сигнальные знаки, имеющие узкое обозначение. Картинки предупреждают водителя о вероятных поломках, критических нарушениях в работе агрегатов и бортовика.

Расшифровка значков приборки поясняет, что они означают:

• 6 – не закрыта одна из дверей;
• 9 – перегрет мотор, требуется остановка для охлаждения;
• 10 – обнаружено нарушение в работе бортовой электроники, требуется ремонт;
• 13 – система ЭСУД сломана или неправильно работает;
• 15 – контрольная лампа правильности зарядки аккумулятора, горит при критическом падении напряжения;
• 16 – в картере двигателя наблюдается недопустимое падение давления масла;
• 17 – загорается при выработке горючего, когда в баке остается менее 8 литров топлива;
• 22 – нарушена работа подушек безопасности;
• 24 – модуль АБС поврежден или работает некорректно.

Значки на приборке актуальны для моделей 2015-2016 годов выпуска. В других модификациях, описанные символы могут отличаться.

Диагностика панели управления

Процесс выполняется автоматически при каждом запуске двигателя. При повороте ключа зажигания в личинке, бортовой компьютер посылает контрольный сигнал ко всем модулям и датчикам. При правильном прохождении импульса, приборка полностью засвечивается индикаторами. При этом все лампы одновременно загораются, что говорит об исправности сетей, следующих за ними.

После проверки и запуска двигателя иконки должны погаснуть – это говорит об отсутствии проблем. При наличии дефекта в цепи во время диагностики лампа может не загореться или продолжать светиться после старта мотора.

Неисправности приборной панели Duster и способы их устранения

Это современный элемент конструкции, изготовленный на цифровых компонентах. Технология исключает наличие стандартной механики и подвижных частей, кроме стрелочных приборов: тахометра и спидометра. Следовательно, поломки приборки модификаций после 2013 года выпуска могут быть исключительно по электрической части.

Самыми распространенными являются неисправности.

1. Перегорание или замыкание одного или нескольких индикаторов. В этом случае ремонт ограничивается заменой соответствующей лампы или диода на заведомо исправный элемент.
2. Повреждение контактной группы. Обычно вызвано перепадами напряжения в бортовой цепи или повреждением электрооборудования. Устраняется перепайкой клемм.
3. Выгорание схемы. Устраняется проблема полной заменой консоли – исправление дефекта другими методами экономически не выгодно.

Демонтаж и установка приборки

Разборка не требует наличия сложного инструмента или глубоких познаний механики. Процедура снятия приборки указана на примере модели 2017 года выпуска.

1. Отсоединить облицовочные элементы приборной доски. Пластик удерживается на защелках и снимается при помощи плоской отвертки.
2. Далее открывается доступ к самой консоли. Модуль удерживают на месте 4 болтами с головкой под Torx T-20. После выкручивания крепежей блок вываливается с посадочного места.
3. Для полного демонтажа потребуется открутить в задней части панели две клемные колодки.

После этого приборку можно полностью снять с автомобиля. Сборка осуществляется в обратной последовательности.
