Клапан EGR – глушить или нет – преимущества и недостатки

Тема о целесообразности или нецелесообразности глушения клапана EGR – вечная. У обоих решений есть свои преимущества и недостатки, а значит, в каждом отдельном случае стоит этот вопрос решать индивидуально.

Клапан EGR – часть системы, которая подает небольшое количество отработанных газов во впускной тракт двигателя. Такая система есть у всех двигателей экологического класса Евро-3 и выше. Причем используют ее как в бензиновых, так и в дизельных моторах.

Читайте также: Тюнингованный ЛуАЗ получил двигатель объемом 2,9 литра: видео

Самое распространенное мнение – что система EGR нужна только для улучшения экологических показателей. По сути она верна, но лишь отчасти, ведь EGR попутно позволяет решить и другие проблемы.

Из чего состоит и как работает

Основная функция системы – дозировано подавать отработанные газы во впускной тракт. На первый взгляд, это напоминает уринотерапию. Но наличие отработанных газов во впуске позволяет на определенных режимах работы двигателя снизить температуру в камере сгорания и значительно уменьшить выбросы оксидов азота (что важно для экологии).

Кроме, собственно, клапана EGR, в этой системе, как правило, есть теплообменник – деталь, которая охлаждает выхлопные газы с помощью охлаждающей жидкости двигателя. Также есть патрубки, которые это все соединяют, и электрическая или электровакуумная система, которая, собственно, и управляет клапаном.

Обычно в дизельных двигателях больше всего отработанных газов подается во впуск при работе на холостом ходу. В бензиновых – на низких и средних оборотах. Когда нагрузка на двигатель максимальная – клапан полностью закрывается.

Аргументы “не глушить”

Первый – экологический. У нас им принято пренебрегать, но на самом деле он важен, ведь трудно представить что-то более ценное за собственное здоровье и здоровье близких людей.

Второй – ресурсный. Если заглушить EGR на режимах минимальной нагрузки, температура в камере сгорания повысится. Это негативно повлияет на ресурс двигателя и приведет к более быстрому износу.

Третий аргумент связан со стоимостью работ. Сама «заглушка» очень простая, но после нее для нормальной работы двигателя нужно менять алгоритм работы системы впрыска и зажигания. Проще говоря “перепрошивать”. А это операция довольно дорогая. В большинстве случаев отремонтировать штатную систему дешевле.

Аргументы “глушить”

Если заглушка установлена вместе с “перепрошивкой”, можно получить прибавку мощности и экономичности. В таком случае многое зависит от исполнителя работ и его мастерства в части настройки двигателей.

На сильно изношенном или неисправном двигателе, чтобы продлить его “агонию”, глушение клапана EGR может привести к незначительным улучшениям – уменьшению дымности и незначительному повышению мощности. Но стоит помнить, что долго такой двигатель все равно не проездит.

Почему возникают мысли глушить EGR

Автомобилисты задумываются о глушении EGR, когда он начинает работать некорректно. Как правило, это бывает связано с неисправностью других систем и механизмов. Если во впускной тракт попадает моторное масло, например из изношенной турбины, или неисправной системы вентиляции картера, или вследствие изношенной цилиндропоршневой группы. В некоторых случаях неисправность клапана EGR может возникать из-за использования некачественного горючего или неисправности топливной системы.

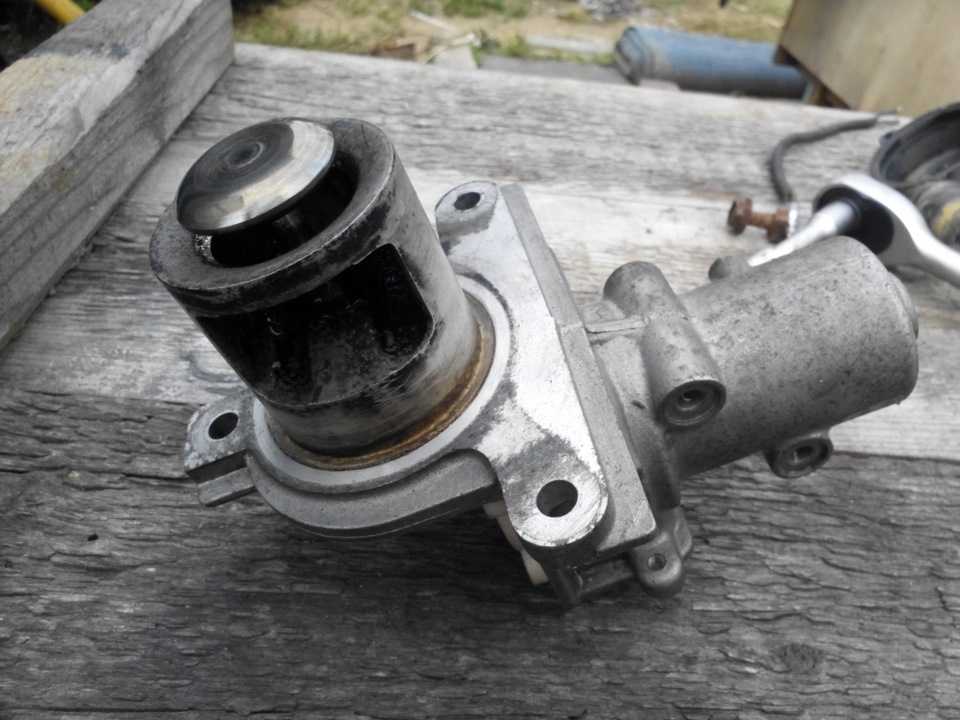

Как правило, клапан EGR просто засоряется и в 90% случаев его достаточно просто прочистить и промыть – и он снова готов к работе. Но после такой прочистки стоит разобраться с причиной засорения. Ибо, как уже было сказано, выход из строя клапана EGR – следствие наличия других неисправностей двигателя.

Вывод Авто24

В подавляющем большинстве случаев глушить EGR нет смысла. Отремонтировать штатную систему дешевле и с точки зрения мгновенных затрат и с точки зрения ресурса двигателя. Но если вы желаете получить большую отдачу от автомобиля и пренебречь экологическими показателями и ресурсом – такая модернизация, вместе с “перепрошивкой”, может помочь.

Что такое клапан ЕГР и зачем его нужно глушить

Попробуем разобраться в спорном вопросе, который возник между автолюбителями: клапан ЕГР необходимо заглушать в обязательном порядке или это совсем не стоит делать? Для начала рассмотрим, что такое ЕГР.

ЕГР – это система полного или частичного возврата потока отработанных газов (на англ. яз. — Exhaust Gas Recirculation). Она нередко является причиной нарушения работы двигателя, поломки автомобиля, в результате чего авто может подвести вас в самый нужный момент, например, у светофора. К тому же не каждый мастер обладает нужными навыками для разрешения такой проблемы. Многие специалисты смогут устранить неисправность двигателя, когда он подергивается или не может запуститься, но проблема с ЕГР может замаскироваться под возгорание либо подсос воздуха. При этом движок может сначала правильно работать, а позднее выдать сбои. По этой причине диагностика неисправности весьма не простая, и не каждый сервис имеет необходимое оборудование для того, чтобы проверить работу системы.

Для чего необходима EGR

Основная задача устройства – защитить окружающую среду от выхлопных газов, часть которых отправляется из выпускного коллектора во впускной, вследствие чего уменьшается температура и объем углекислого газа. Проблема как раз и состоит в клапане. Многие автовладельцы отмечают, что клапан ЕГР вообще не нужен, и его можно отключить, но сложность в том, что тогда компьютер авто начнет указывать на ошибку управления мотором. При этом работа самого двигателя будет подстраиваться под эту ошибку и приведет к чрезмерному расходу топлива, утрате мощностных характеристик и т. п. В этом случае, конечно, возможно решение. Некоторые автомобили управляются с помощью электромагнитного клапана ЕГР и вакуумного шлага, а некоторые – на основе информации с сенсоров системы охлаждения и т. п.

Признаки нарушений

Как правило, это рывки во время езды на пониженных оборотах. Также может сопутствовать потеря мощности и увеличение расхода топлива. А главное – борткомпьютер выдаст ошибку.

С какой целью необходимо глушить клапан

Заглушить клапан ЕГР нужно для того, чтобы отработанные газы не направлялись обратно в коллекторную систему. Вследствие этого в двигатель направляется много чистого воздуха, а значит, топливо будет сгорать лучше.

Как можно отключить клапан ЕГР

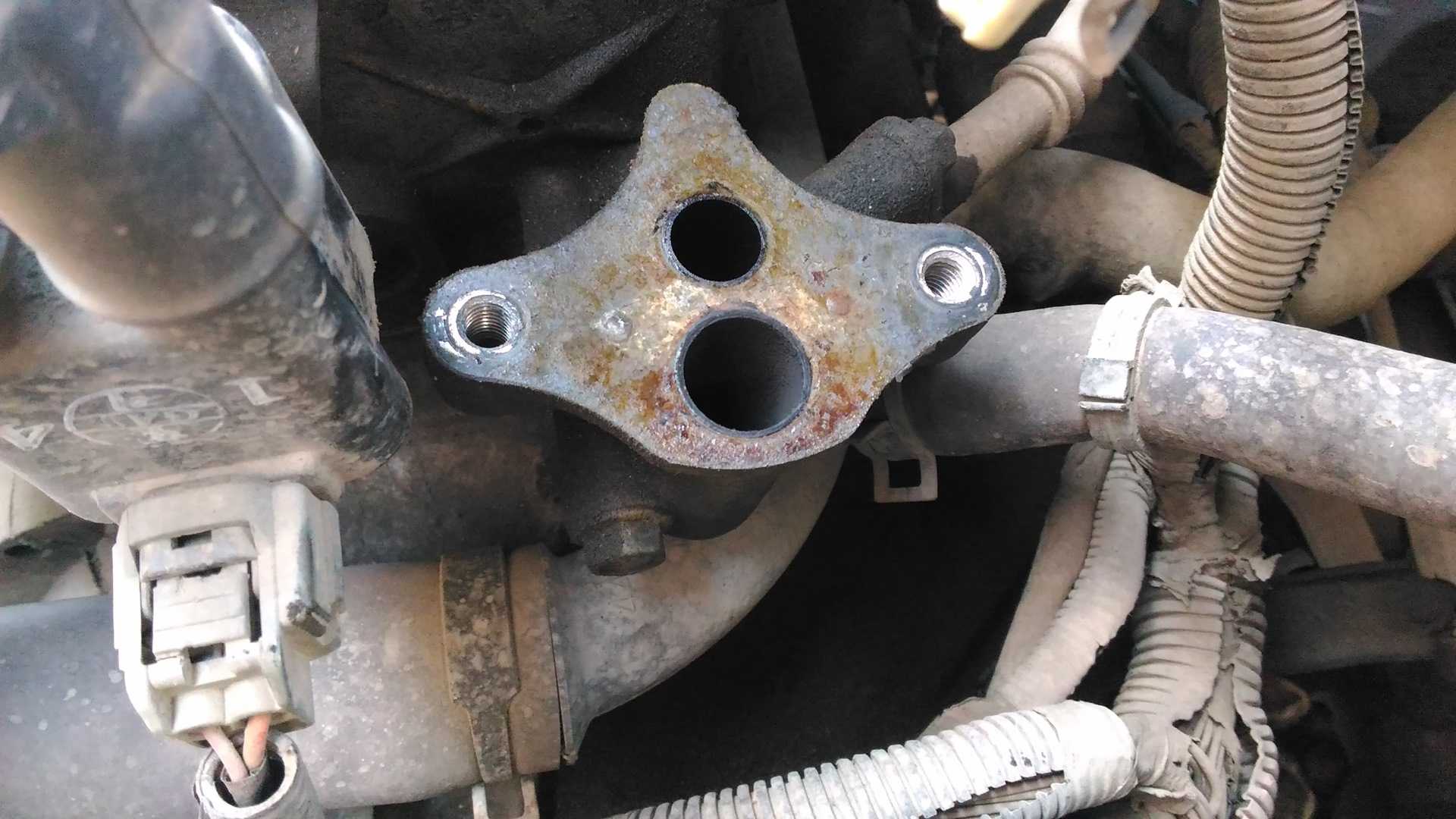

Нужно выкрутить болты и вытащить прокладку. Затем из стального листа вырезать глухую прокладку. Обе прокладки установить на место. Возможен вариант с отсоединением вакуумного шланга. После этих мероприятий большинство владельцев авто замечают, что начинает пропадать турбояма, исчезает дымность при разгоне, движении на подъем, динамические характеристики становятся лучше.

Для более правильной заглушки клапана ЕГР на автомобилях Газ и Газель советуем обратиться в наш автосервис. Мы поможем полностью удалить клапан и правильно прошить ваш автомобиль по минимальной цене.

Также подробнее об отключении клапана ЕГР на Газ 3309 вы можете почитать по ссылке.

Как отключить клапан EGR

Роб Робинетт

---

Несколько лет назад ученые обнаружили, что могут уменьшать образование азота. оксиды (NOx) во время сгорания, поддерживая температуру сгорания ниже примерно 2500 градусов F. Они сделали это, впрыскивая инертный (не горящий) газ в топливно-воздушную смесь двигателя.

двигатель. Инертный газ помогает охладить место возгорания до уровня ниже порогового значения, при котором NOx сформировался. Оказалось, что выхлопные газы хорошо работают как инертный газ. Клапан EGR позволяет отмеренное количество выхлопных газов, поступающих на впуск двигателя RX-7. ЭБУ управляемый соленоид регулирует разрежение в системе рециркуляции отработавших газов. Клапан закрыт без вакуум, открытый с вакуумом.

Таблица на странице F-125 Мастерской Mazda 3rg gen Руководство показывает, что клапан EGR открывается только при относительно небольших нагрузках между 1050 и 3850 об/мин. Он закрыт на холостом ходу, торможении, оборотах выше 3850 и большой нагрузке. Так что кажется, что было бы мало пользы в отключении системы. Книга эмиссии, «Понимание контроля за выбросами автомобилей» утверждает, что двигателю может потребоваться время задержки и/или топливовоздушная смесь обогащена для предотвращения детонации, но так как клапан RX-7 закрыт при полностью открытой дроссельной заслонке, нам не нужно обогащение смеси.

Я слышал от нескольких участников списка, что они отключили клапан без видимых изменений. в работе двигателя.

Клапан EGR

Как отключить клапан EGR

Этот мод предназначен только для использования на бездорожье (гонки), он не является законным для транспортные средства общего пользования. Клапан рециркуляции отработавших газов можно легко отключить на 93 автомобиля не из Калифорнии, просто подключив или удалив вакуумную магистраль. я решил отключите шахту в надежде продлить ее жизнь, чтобы она не открывалась (плохо) и не вызывала проблемы. Если в будущем понадобится пропустить выбросы, я переустановлю вакуумный шланг.

Автомобили калифорнийской спецификации и автомобили 1994 года выпуска имеют электрический датчик на клапане EGR который сообщает о положении клапана в ECU, что приводит к тому, что индикатор Check Engine загорается загорится, если вы отключите его. Чтобы обойти это, вы должны удалить клапан и и изготовьте блокировочную пластину для размещения между клапаном рециркуляции отработавших газов и его креплением отверстие в нижнем впускном коллекторе. Это позволяет клапану открыться и закрыть, но не вводить выхлопные газы во впуск. Просто купите лист алюминия из хозяйственного магазина и разрежьте пластину ножницами по металлу. Используйте рециркуляцию отработавших газов сам клапан в качестве шаблона. См. Заменить ЕГР инструкция.

Для автомобилей без электрического разъема EGR (как у меня, см. рисунок выше), клапан EGR очень легко отключить. Клапан расположен чуть выше патрубок на нижнем впускном коллекторе. Чтобы добраться до клапана, вам нужно будет снять черную пластиковую переходную трубку, которая идет от Y-образной трубы. к интеркуллеру. С отключенной кроссоверной трубкой вы сможете снять и подключить ее. вакуумная линия . Вы также можете просто зажать его мощной скрепкой. я решил снимите вакуумную линию и закройте концы (см. фото).

Роб Робинетт

Основные сведения о системах рециркуляции отработавших газов: что они делают, как они работают, как устранять неисправности

Неотъемлемая часть системы управления двигателем автомобиля, удачно названный клапан рециркуляции отработавших газов, или сокращенно клапан рециркуляции отработавших газов, рециркулирует точно отмеренные количества отработавших газов в система впуска двигателя для повышения эффективности двигателя, снижения расход топлива и снижение выбросов NOx.

В связи с растущими требованиями по снижению выбросов клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.

Как работает клапан EGR?

Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370°C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем выбрасываются через выхлопную систему в атмосферу.

Примеры агрессивных сред для клапанов EGR:

Чтобы свести к минимуму это, клапан EGR позволяет определенному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. С меньшим количеством кислорода теперь разбавленная смесь горит медленнее, снижая температура в камере сгорания почти на 150°C, а также снижение образования NOx для более чистого и эффективного выхлопа.

Клапан рециркуляции ОГ имеет два основных положения: открытое и закрытое, хотя положение может варьироваться в любом промежуточном положении. Клапан EGR закрыт, когда двигатель запускается. На холостом ходу и на малых скоростях требуется лишь небольшое количество энергии, поэтому только небольшое количество кислорода, поэтому клапан открывается постепенно — на холостом ходу он может быть открыт до 90%. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции отработавших газов закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.

Клапаны рециркуляции отработавших газов не только сокращают выбросы NOx, но и могут использоваться в двигателях GDi уменьшенных размеров для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации. В дизеле это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.

Типы клапана EGR

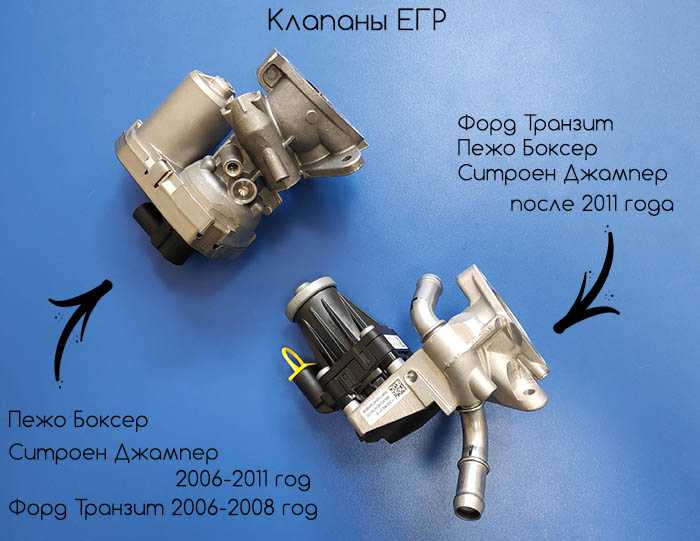

Хотя существует несколько типов клапана EGR — в более ранних системах используется клапан с вакуумным приводом, а в новых автомобилях используется электронное управление — основные типы можно в общих чертах свести к следующим:

Дизель высокого давления Клапаны рециркуляции отработавших газов отводят выхлопные газы с высоким расходом и высоким содержанием сажи до того, как они попадут в сажевый фильтр — сажа может смешиваться с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу или внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.

Дизель Клапаны рециркуляции отработавших газов низкого давления отводят выхлопные газы после того, как они прошли через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.

Бензиновые клапаны рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Разрежение, создаваемое разрежением в цилиндре, втягивает выхлопные газы внутрь, а поток регулируется открытием и закрытием самого клапана рециркуляции отработавших газов.

Вакуумные клапаны EGR используют вакуумный соленоид для изменения вакуума на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.

Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают от ЭБУ сигнал с широтно-импульсной модуляцией для регулирования потока отработавших газов.

Почему выходят из строя клапаны EGR?

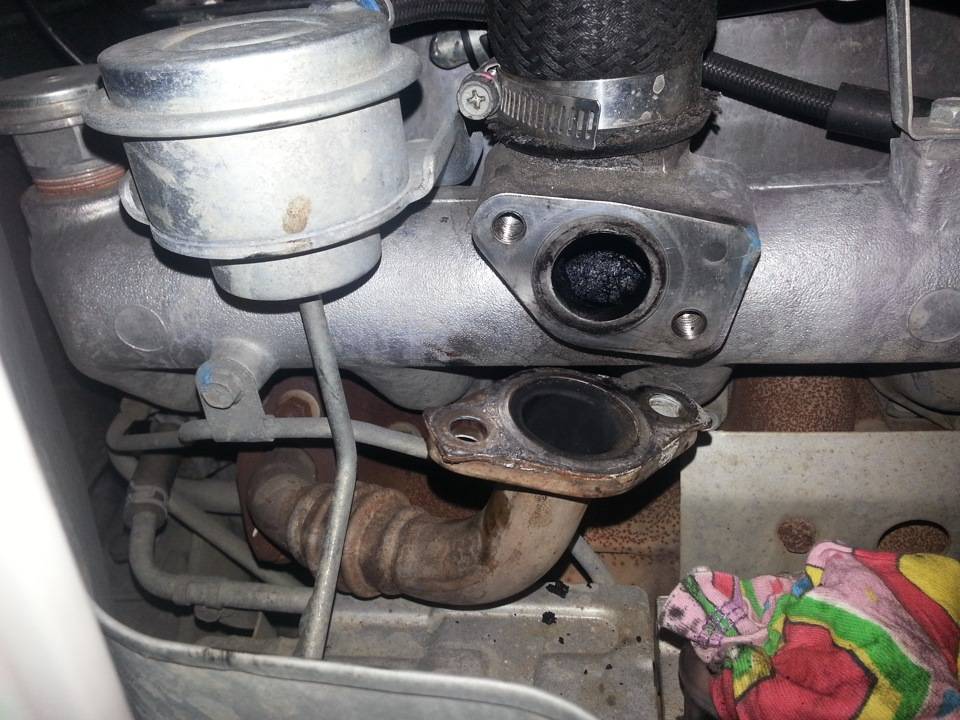

Клапаны EGR работают в агрессивной среде, поэтому со временем изнашиваются. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Через некоторое время это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо заклинит в открытом, либо в закрытом положении. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.

На что обратить внимание при неисправности клапана рециркуляции отработавших газов?

Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого неисправности EGR продолжают вызывать головную боль у многих техников.

Тем не менее, есть несколько признаков, на которые стоит обратить внимание out for:

• Индикатор проверки двигателя: Как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может привести к срабатыванию индикатора проверки двигателя.
• Проблемы с работой двигателя: , если клапан застрял в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Он также может производить турбонаддув утечка давления, из-за чего турбина работает тяжелее.
• Повышенные выбросы NOx: когда клапан EGR остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
• Детонация в двигателе: Более высокие температуры и NOx также могут привести к усилению детонации или детонации, которые слышны в двигателе в виде стука.

Поиск и устранение неисправностей клапана EGR

Учитывая различные типы клапанов EGR, всегда лучше следовать процедурам устранения неисправностей, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь точно определить диагноз:

Читать любые коды неисправностей на клапанах EGR с электронным управлением с помощью диагностического прибора.

• Убедитесь, что все вакуумные линии и электрические соединения подключены и расположены правильно.
• С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
• Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом положении или закрытом положении, или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR. Перед заменой определите основную причину.
• Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно, если нет и есть вакуум, значит, есть неисправность.
• Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
• Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
• Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.

Общие коды неисправностей EGR

На клапанах EGR последних моделей распространены следующие коды неисправностей:

• P0400: Неисправность потока EGR
• P0401 : EGR недостаточен поток обнаружен
• P0402 : Обнаружен избыточный поток EGR
• P0403: Неисправность цепи EGR
• P0404: Диапазон/функционирование цепи EGR
• P0405: 9001 9 Датчик A EGR, низкий уровень сигнала
• P0406: Датчик A EGR, высокий уровень сигнала
• P0407: Датчик EGR B, низкий уровень сигнала
• P0408 : Датчик EGR B, высокий уровень сигнала
• P1403: Соленоид EGR, низкий уровень
• P1404: Система рециркуляции отработавших газов — закрыта ошибка иглы клапана
• P1405: Соленоид EGR высокий
• P1406: Ошибка положения штифта системы EGR

Как заменить неисправный клапан EGR?

• Сначала снимите кожух двигателя.
• Затем ослабьте электрический кабель на клапане и отсоедините электрические соединения и/или вакуумные линии, проверив наличие признаков повреждения.
• Снимите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
• Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Удалите также свободный углерод из порта подачи EGR.
• Совместите клапан рециркуляции отработавших газов с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
• Затяните все крепежные детали с рекомендованным крутящим моментом.
• После надежной установки снова подсоедините вакуумные линии и/или электрические соединения.
• Наконец, используйте диагностический сканер, чтобы сбросить индикатор управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют EGR клапан, подлежащий сбросу под адаптацию.
