Почему не отпускает ручной тормоз на Камазе?
Ремонт крана ручника автомобилей КамАЗ, ЗИЛ, КрАЗ, МАЗ (30 фото)
Такой кран используется в качестве стояночного тормоза на автомобилях марок КамАЗ, ЗИЛ, КрАЗ, МАЗ и Урал.
В случае неисправности, кран может пропускать воздух или автомобиль будет медленно растормаживаться. В таком случае потребуется замена изношенных резиновых уплотнительных колец и манжет. Такой набор входит в ремонтный комплект РТИ крана ручного тормоза, имеет каталожный номер 100-3537009-30 и название «комплект запасных частей крана тормозного обратного действия с ручным управлением«. Каталожный номер самого крана 100-3537010.
Ремонт крана стояночного тормоза (замена резиновых уплотнительных колец и манжет)
Для ремонта крана ручника потребуется демонтировать его с кронштейна, на котором он установлен. На автомобилях КамАЗ и ЗИЛ кран расположен справа от водительского сидения. На автомобилях МАЗ — слева.
1. Крепится кран двумя болтами к кронштейну и к нему подходят три пневматические трубки, которые нужно отвернуть в первую очередь.
2. Теперь осторожно снимаем крышку крана, чтобы не потерять пружину и ролики. Для этого, прижав её к корпусу крана, отворачиваем два винта, которые также являются осями роликов.
3. Если ролики залипли — подденьте их отверткой.
4. Перекос крышки следует убрать при помощи регулировочных прокладок. Крышка должна перемещаться относительно корпуса без заеданий. В случае износа торца крышки, следует увеличить количество регулировочных прокладок.
5. Выбиваем насеченную часть штифта.
8. Выдвинув бокорезами шток выпускного седла клапана, вынимаем штифт.
9. Сдвигаем со штока направляющий колпачок и шайбу.
10. Нажимая на направляющую штока, снимаем стопорное кольцо.
11. Вынимаем выпускное седло клапана, пружину и направляющую штока.
12. Вынимаем уравновешивающую пружину с тарелкой.
https://www.youtube.com/watch?v=cmgtAI1GYnQ
В некоторых кранах между тарелкой и уравновешивающей пружиной могут стоять шайбы, которые регулируют её жесткость.
Их обратная установка обязательна.
13. Ключом на 19 выворачиваем штуцер атмосферного вывода.
14. Стержнем 10-11 мм выдавливаем из корпуса следящий поршень.
15. Нажав на корпус клапана, снимаем стопорное кольцо.
16. Извлекаем из следящего поршня клапан с пружиной.
17. При износе уплотняющего кольца клапана воздух из пневмосистемы будет уходить через атмосферный вывод в любом положении рукоятки. То же будет происходить при разорванной манжете клапана.
18. Для её замены снимаем опорную шайбу.
19. Аккуратно извлекаем из кольцевой проточки клапана край манжеты и снимаем её с посадочного буртика.
Края проточки и посадочного буртика могут быть острыми. Перед установкой новой манжеты их необходимо сгладить. Если старую манжету удалось снять без повреждений, то её можно использовать снова, перевернув на 180 градусов.
20. Не герметичность кольца, уплотняющего шток выпускного седла клапана, вызывает утечку воздуха со стороны крышки крана в режиме растормаживания стояночного тормоза.
При правильно подобранном уплотняющем кольце шток выпускного седла клапана должен перемещаться в направляющей с небольшим усилием. Если добиться этого не удается, меняем направляющую штока на новую.
21. Иногда встречаются краны с дополнительной клапанной секцией. При нарушении герметичности её клапана или уплотнений, воздух шипит со стороны пыльника или из атмосферного вывода.
Для замены клапана, ключом на 19 отверните опорный штуцер пружины клапана. Извлекаем клапан в сборе и при необходимости заменяем.
Подключение крана с дополнительной клапанной секцией
- Вывод к воздушному баллону.
- Атмосферный вывод.
- Вывод управляющей магистрали дополнительного клапана.
- Заглушка.
22. Чтобы добраться до уплотнений, снимаем резиновый пыльник.
23. Снимаем стопорное кольцо.
24. Извлекаем внутреннее седло клапана с пружиной и уплотняющей манжетой.
25. Если шипит со стороны пыльника, меняем уплотняющую манжету. Для этого ключом на 9 удерживаем за грани внутреннее седло, а ключом на 11 выворачиваем регулировочный болт-головку.
26. Манжеты с рифлёной поверхностью с обеих сторон устанавливаем между двумя упорными шайбами.
27. Если шипит атмосферный вывод крана — нужно заменить в нем уплотняющее кольцо.
Так как дополнительная секция не участвует в управлении стояночной и запасной системами, то вместо замены уплотнений можно удалить внутреннее седло клапана в сборе (сам клапан остается), а верхнее отверстие секции заглушить штатной уплотняющей манжетой, заменив верхнюю упорную шайбу на диск тех же размеров.
28. Ролик, расположенный на направляющей рукоятке крана, облегчает её движение при торможении запасной системой.
При сборке крана должна быть идеальная чистота, а все скользящие поверхности смазываются любой низкотемпературной смазкой.
Источник: https://razvar.ru/remont-krana-ruchnika-avtomobilej-kamaz-zil-kraz-maz-30-foto/
Решение проблем
К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы.
Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана.
Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.
Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания.
Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично.
Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.
Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.
Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.
Неисправности приборов питания пневмопривода
При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы
Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха
Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.
Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.
Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).
— перекрыт трубопровод между регулятором и защитными клапанами;
— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.
диаметр трубопровода, мм.
Момент затяжки, кгcм
Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.
На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.
Зачастую плохо заполняются баллоны отдельного контура.
Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.
Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.
Другие причины, почему клинят передние тормоза
Передние колеса клинят не всегда одинаково, это может проявляться по-разному. Могут «заедать» сразу оба передних колеса, и вы просто не сумеете сдвинуться с места. Случается, что они вроде бы крутятся, но с большим трудом, издавая скрип. Это опасная ситуация, особенно если не придать проблеме значения и продолжать ездить. Может клинить только одно переднее колесо, в то время как другое свободно крутится. Рассмотрим возможные причины.
- Педаль тормоза отрегулирована плохо либо вовсе не имеет свободного хода
.
Между поршнем главного цилиндра и толкателем обязательно должен быть достаточный зазор, чтобы педаль нормально ходила. Это поддается регулировке.
Это не означает, что она треснула или совсем разорвалась, возможно, просто растянулась. Есть такое понятие, как усталость металла, и ослабленная пружина уже не будет функционировать нормально, ее лучше заменить.
Он может клинить по нескольким причинам. Возможно, разбухла диафрагма, защемлен защитный колпачок либо уплотнитель крышки.
Обратите внимание на регулировочный болт усилителя. Он не должен быть слишком зажат. Важно, чтобы он чуть-чуть выступал над поверхностью главного цилиндра.
Проблемы могут быть разные: прокладка истирается, рвется, становится слишком тонкой. Это обычно приводит к повреждению самой колодки, поэтому менять в таком случае приходится и ее, и накладку. Важно: если меняете изношенную прокладку, то парную к ней тоже следует заменить, они должны быть одинаковы по толщине, иначе машину будет уводить с линии движения в сторону.
Ручник на КамАЗе – Устройство и схема подключения
- Особенности стояночного тормоза
- Возможные поломки
- Решение проблем
Стояночный тормоз – неотъемлемая часть любого транспортного средства.
Особые требования к его надежности выдвигаются в тяжелых грузовиках, к которым относится и КамАЗ. В этой машине он состоит из тормозных механизмов и пневматического привода, усиленного энергоаккумуляторами. Ручник на КамАЗе предназначен для эффективного удержания массивной техники на ровных участках, склонах и подъемах, предупреждая риск ее самовольного движения.
Особенности стояночного тормоза
В большинстве моделей КамАЗов дополнительная система торможения объединена с основной. У них одинаковые тормозные элементы, а также один и тот же пневматический привод. С одной стороны, это значительно повышает эффективность механизма, с другой – снижает уровень безопасности. Например, при выходе из строя отдельного узла основной тормозной системы пострадает и стояночная. Для них же характерны и аналогичные виды поломок.
В этих автомобилях управление данной системой осуществляется с помощью соответствующего механизма – это пневматический кран ручного тормоза обратного действия.
Устройство отличается сравнительно несложной конструкцией, что положительно сказывается на его надежности и долговечности. Водитель изменяет положение крана, вследствие чего внутри системы происходят соответствующие манипуляции, направленные на подключение или отключение стояночного тормоза.
Ручник КамАЗ схема подключения:
- В отключенном состоянии рычаг крана находится в нижнем (опущенном) положении. Сжатый воздух, поступающий из соответствующего баллона, свободно циркулирует по системе. Пружины энергоаккумуляторов сжаты. Такой автомобиль считается расторможенным;
- При включении тормоза рычаг переводится в крайнее верхнее положение, в котором он фиксируется с помощью специальной защелки. Такие действия водителя приводят к тому, что сжатый воздух из магистрали быстро выходит наружу через открывающиеся клапаны (это сопровождается характерным шумом и свистом). Пружины энергоаккумуляторов разжимаются, воздействуя на задние колеса транспортного средства;
Для того чтобы растормозить автомобиль, водителю следует немного приподнять рычаг, чтобы снять его с фиксатора, а после опустить вниз, пока он не достигнет крайней точки.
В это время клапаны закрываются, в магистраль подается сжатый воздух из баллона. Все это приводит к резкому увеличению давления и заставляет пружины энергоаккумуляторов вернуться к сжатому состоянию.
Возможные поломки
Если в системе появились определенные повреждения, она может медленно или даже быстро сбрасывать воздух. Это приводит к тому, что тормоза начинают пропадать. Если установить проблемный автомобиль на стояночный тормоз, он будет растормаживаться, что грозит серьезными неприятностями.
Если не работает ручник на КамАЗе, причины могут быть разными:
- износ уплотнителей – например, уплотнительных колец и манжет. В таком случае система травит воздух медленно, что иногда может сопровождаться незначительным свистом;
- повреждение контуров магистрали – очень серьезная проблема, которая может закончиться быстрым сбросом воздуха из системы и автоматическим торможением автомобиля даже во время движения;
- замерзание – в холодную пору года ручник имеет свойство замерзать.
Если КамАЗ не снимается с ручника, причина может крыться как раз в том, что температура внутри магистрали упала ниже нуля. Суть проблемы в том, что в системе образуется влага, которой там быть не должно.
Если КамАЗ не снимается с ручника, причина может крыться как раз в том, что температура внутри магистрали упала ниже нуля. Суть проблемы в том, что в системе образуется влага, которой там быть не должно.Не отпускает оба колеса
Заклинило суппорт. Диагноз печальный, поскольку случилось это не только что, а накапливалось какое-то время. Так что, скорее всего, вам придется менять не только его, но и колодки – за время ненормального функционирования они наверняка стерлись в ноль. Расходы предстоят значительные, но можно сэкономить, если сможете поменять самостоятельно. Однако все может быть не так грустно: суппорт может быть и целым, но перекошенным. В таком случае выравнивается положение, и колеса начинают снова растормаживаться.
Забито отверстие компенсации на главном цилиндре тормоза. Возни много, работа грязная, разбирать придется, чуть ли не весь узел, зато никаких расходов на запчасти. Подробней читайте статью «Как проверить и прокачать главный тормозной цилиндр».
Заклинило поршни и колесных тормозных
, и главного цилиндра. Выяснить причину самостоятельно получится только у тех, кто регулярно копается в своем авто. Здравый совет – отправиться в сервис и только после выяснения причины решать, по силам ли вам ее устранение или пусть ремонтируют мастера. Зачастую проблема решается зачисткой и смазкой.
Не отпускает оба колеса
Заклинило суппорт. Диагноз печальный, поскольку случилось это не только что, а накапливалось какое-то время. Так что, скорее всего, вам придется менять не только его, но и колодки – за время ненормального функционирования они наверняка стерлись в ноль. Расходы предстоят значительные, но можно сэкономить, если сможете поменять самостоятельно. Однако все может быть не так грустно: суппорт может быть и целым, но перекошенным. В таком случае выравнивается положение, и колеса начинают снова растормаживаться.
Забито отверстие компенсации на главном цилиндре тормоза. Возни много, работа грязная, разбирать придется, чуть ли не весь узел, зато никаких расходов на запчасти.
Подробней читайте статью «Как проверить и прокачать главный тормозной цилиндр».
Когда регулировать схождение колес
Прежде чем настраивать схождение колес КамАЗ 5320, надо чётко определиться с целесообразностью процедуры. Настройку делают для увеличения чёткости в управлении автомобилем, а так же для устойчивости транспортного средства. Кроме того, правильные регулировки лучше сохраняют шины и устраняют неравномерный износ.
О необходимости проведения работ свидетельствуют следующие признаки:
- Автомобиль относит в сторону при прямой езде;
- Заменены механизмы, влияющие на управление автомобилем;
- Частая езда по плохому дорожному покрытию;
- Превышен обслуживаемый пробег транспортного средства.
Поворотный кулак КамАЗ:
О необходимости сделать развал схождение на КамАЗе знает только владелец транспорта. Поскольку ему одному известно о характере и видах манипуляций над машиной. Как правило, работники сервиса делают процедуру раз в полгода, основываясь на средних показателях пробега.
Но, если автомобиль не проезжает этих норм, целесообразность в частых настройках отпадает.
Как устроена тормозная система автомобиля КамАЗ?
Владельцам легковых автомобилейне всегда понятны проблемы водителей КамАЗов, конструкция которых несколькоотличается от строения «меньших братьев». Однако это совсем не означает, чтопроблемы и неисправности таких машин менее значимы и не требуют внимания.Поэтому в данной статье на примере автомобиляКамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля –тормозного узла.
Как устроена тормозная система КамАЗ
Типтормозной системы КамАЗа не похожна аналогичную составляющую легковых транспортных средств. Прежде всего, стоитотметить, что на этих грузовиках устанавливаются сразу четыре тормозныесистемы: основная (или, как ее еще называют, «рабочая»), запасная, стояночная ивспомогательная. Все они имеют общее строение (включая механизмы и детали),однако работают отдельно друг от друга. Таким образом, даже при полном выходеиз строя одной из систем, водитель все равно сможет остановить многотонноетранспортное средство практически в любых условиях.
Восстановление
В этой ситуации, что мы сможем сделать. В магазин ехать смысла нету, там они такие же сырые. Попробуем восстановить как-то сами. Возьмем ролик, и износ на нем мы наварим сваркой, потом сварку подровняем болгаркой чтобы он стал круглым.
Навариваем сваркой
Далее греем ролик резаком до красна и закаливаем в воде или в масле. После этого собираем весь механизм без установки колес и ступицы. Пробуем работу механизма нажатием на педаль тормоза. Механизм должен исправно работать, под действием пружин колодки должны сводиться в исходное положение без заеданий.
Греем резаком и закаливаем
Почему не отпускает ручной тормоз на Камазе?
Шипит ускоритель ручника на КАМАЗе
Почему КамАЗ медленно становится на ручник
Почему КамАЗ не становится на ручник и как убрать аварийное растормаживание
Тормозной кран ручника камаз
Как улучшить тормоза на камазе
Ускорительный клапан камаз
Долго отпускают тормоза на КАМАЗе старого образца
Перенёс ручник в более удобное место
Регулировка тормозов Камаз
Таблица 12.
2 — Возможные неисправности тормозных систем
| Причина неисправности | Способ устранения |
| 1. Не заполняются или заполняются медленно ресиверы пневмосистемы. Не срабатывает регулятор давления | |
| Повреждение шлангов и трубок подвода воздуха | Заменить шланги и трубки |
| Недостаточная затяжка в местах соединений трубок, шлангов, соединительной и переходной арматуры | Подтянуть места соединений Заменить неисправные детали соединений и уплотнений |
| Наличие забоин, вмятин на торцовых поверхностях бобышек подвода (отвода) сжатого воздуха. Значительная неперпендикулярность торцовых поверхностей относительно осей резьбовых отверстий | Зашлифовать мелкие забоины, вмятины, устранить неперпендикулярность |
| Негерметичность ресивера, аппарата | Заменить ресивер, аппарат |
| Пониженная производительность компрессора | Проверить компрессор, при необходимости заменить |
2. Часто срабатывает регулятор давления при заполненной воздухом пневмосистеме | |
| Утечка сжатого воздуха в магистрали на участке от регулятора давления до защитного клапана | Устранить утечку способами, указанными п. 1 |
| 3. Ресиверы пневмосистемы не заполняются воздухом. Регулятор давления срабатывает | |
| Неправильная регулировка регулятора давления | Отрегулировать регулятор давления регулировочным винтом. При необходимости заменить регулятор |
| Засорение трубок на участке от регулятора давления до защитного клапана | Осмотреть трубки, если требуется, снять и продуть. Если трубка неправильно изогнута (имеется излом), заменить ее |
| 4. Не заполняются воздухом ресиверы контуров I, II или III | |
| Неисправность защитного клапана | Заменить неисправный аппарат |
| Засорение питающих трубок | Продуть трубки. При наличии в трубках посторонних предметов удалить их |
5. Не заполняются воздухом ресиверы прицепа | |
| Неисправность аппаратов управления тормозными системами прицепа, расположенных на тягаче; тормозных аппаратов прицепа | Заменить неисправный аппарат |
| Засорение питающих трубок | Продуть трубки При наличии в трубках посторонних предметов удалить их |
| 6. Давление в ресиверах контуров I и II выше или ниже нормы при работающем регуляторе давления | |
| Неисправность двухстрелочного манометра | Заменить манометр |
| Неправильная регулировка регулятора давления | Отрегулировать регулятор регулировочным винтом. Если требуется, регулятор заменить |
| 7. Неэффективное торможение или отсутствие торможения автомобиля рабочей тормозной системой при полностью нажатой педали | |
| Неисправность тормозного крана | Заменить тормозной кран |
| Загрязнение полости под чехлами рычага двухсекционного тормозного крана. Разрыв или демонтаж чехлов с посадочного места | Очистить от грязи полости. Заменить чехлы в случае их непригодности |
| Неисправность ускорительного клапана | Заменить ускорительный клапан |
| Значительная утечка сжатого воздуха в магистралях контуров I и II на участке после тормозного крана | Устранить утечку способами указанными в п. 1 |
| Нарушение регулировки тормозного крана | Отрегулировать тормозной кран |
| Превышение допустимого хода штоков тормозных камер | Отрегулировать ход штоков |
| Попадание влаги на тормозные накладки | Тормозные механизмы просушить несколькими торможениями |
| Заедание валов разжимных кулаков | Очистить, смазать втулки валов разжимных кулаков |
| Износ тормозных накладок | Заменить |
| 8. Неэффективное торможение или отсутствие торможения автомобиля стояночной тормозной системой | |
| Неисправность ускорительного клапана; крана управления стояночной тормозной системой | Заменить неисправные аппараты |
| Засорение трубок или шлангов контура III | Очистить трубки и продуть их сжатым воздухом При необходимости заменить на исправные |
| Неисправность пружинных энергоаккумуляторов | Заменить неисправную тормозную камеру с пружинным энергоаккумулятором |
| Превышение допустимого хода штоков тормозных камер | Отрегулировать ход штоков |
9. При установке рукоятки крана управления стояночной тормозной системой в горизонтальное положение автомобиль не растормаживается | |
| Утечка воздуха из трубок контура III, из атмосферного вывода ускорительного клапана | Устранить утечку способами, указанными в п. 1 |
| Выход из строя пружинного энергоаккумулятора | Заменить неисправную тормозную камеру с пружинным энергоаккумулятором |
| Заедание валов разжимных кулаков | Смазать втулки валов |
| 10. При движении автомобиля тормозится задняя тележка без приведения в действие тормозной педали и крана управления стояночной тормозной системой | |
| Неисправность двухсекционного тормозного крана | Заменить кран |
| Неправильная регулировка тормозного крана | Отрегулировать кран |
| Нарушение уплотнения между полостью энергоаккумулятора и рабочей камерой пружинного | Заменить неисправную тормозную камеру с пружинным энергоаккумулятором |
11. Неэффективное торможение прицепа или отсутствие торможения при нажатой тормозной педали или включенном кране управления стояночной тормозной системой | |
| Утечка сжатого воздуха | Устранить утечку способами, указанными в п. 1 |
| Неисправность следующих аппаратов привода: одинарного защитного клапана, клапана управления тормозными системами прицепа с однопроводным приводом, клапана управления тормозными системами прицепа с двухпроводным приводом, соединительных головок, магистральных фильтров, комбинированного воздухораспределителя тормозных систем прицепа | Заменить неисправные аппараты |
| Превышение допустимого хода штоков тормозных камер прицепа | Отрегулировать ход штоков |
| Разрыв мембраны тормозной камеры | Заменить мембрану |
| 12. Тормозные механизмы не растормаживаются при вытянутой кнопке крана растормаживания прицепа | |
| Неисправность крана растормаживания прицепа | заменить кран |
13. При нажатии на тормозную педаль при приведении в действие крана управления стояночной тормозной системой фонари сигнала торможения не загораются | |
| Неисправность выключателей сигнализатора включения сигнала торможения или аппаратов пневмопривода | Заменить неисправные выключатели или аппараты |
| 14. Наличие значительного количества масла в пневмосистеме | |
| Износ поршневых колец компрессора | Заменить компрессор |
| 15. При торможении автомобиль уводит в сторону | |
| Нарушена регулировка тормозных механизмов | Отрегулировать выход штоков |
| Замасливание накладок тормозных колодок отдельных тормозных механизмов | Промыть накладки или заменить |
Как устроена тормозная система автомобиля КамАЗ?
Владельцам легковых автомобилейне всегда понятны проблемы водителей КамАЗов, конструкция которых несколькоотличается от строения «меньших братьев». Однако это совсем не означает, чтопроблемы и неисправности таких машин менее значимы и не требуют внимания.
Поэтому в данной статье на примере автомобиляКамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля –тормозного узла.
Как устроена тормозная система КамАЗ
Типтормозной системы КамАЗа не похожна аналогичную составляющую легковых транспортных средств. Прежде всего, стоитотметить, что на этих грузовиках устанавливаются сразу четыре тормозныесистемы: основная (или, как ее еще называют, «рабочая»), запасная, стояночная ивспомогательная. Все они имеют общее строение (включая механизмы и детали),однако работают отдельно друг от друга. Таким образом, даже при полном выходеиз строя одной из систем, водитель все равно сможет остановить многотонноетранспортное средство практически в любых условиях.
Неисправности рабочей тормозной системы
Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран. Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.
Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления. Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.
При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально). В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.
Ручник на КамАЗе – Устройство и схема подключения
- Особенности стояночного тормоза
- Возможные поломки
- Решение проблем
Стояночный тормоз – неотъемлемая часть любого транспортного средства. Особые требования к его надежности выдвигаются в тяжелых грузовиках, к которым относится и КамАЗ.
В этой машине он состоит из тормозных механизмов и пневматического привода, усиленного энергоаккумуляторами. Ручник на КамАЗе предназначен для эффективного удержания массивной техники на ровных участках, склонах и подъемах, предупреждая риск ее самовольного движения.
Особенности стояночного тормоза
В большинстве моделей КамАЗов дополнительная система торможения объединена с основной. У них одинаковые тормозные элементы, а также один и тот же пневматический привод. С одной стороны, это значительно повышает эффективность механизма, с другой – снижает уровень безопасности. Например, при выходе из строя отдельного узла основной тормозной системы пострадает и стояночная. Для них же характерны и аналогичные виды поломок.
В этих автомобилях управление данной системой осуществляется с помощью соответствующего механизма – это пневматический кран ручного тормоза обратного действия. Устройство отличается сравнительно несложной конструкцией, что положительно сказывается на его надежности и долговечности.
Водитель изменяет положение крана, вследствие чего внутри системы происходят соответствующие манипуляции, направленные на подключение или отключение стояночного тормоза.
Ручник КамАЗ схема подключения:
- В отключенном состоянии рычаг крана находится в нижнем (опущенном) положении. Сжатый воздух, поступающий из соответствующего баллона, свободно циркулирует по системе. Пружины энергоаккумуляторов сжаты. Такой автомобиль считается расторможенным;
- При включении тормоза рычаг переводится в крайнее верхнее положение, в котором он фиксируется с помощью специальной защелки. Такие действия водителя приводят к тому, что сжатый воздух из магистрали быстро выходит наружу через открывающиеся клапаны (это сопровождается характерным шумом и свистом). Пружины энергоаккумуляторов разжимаются, воздействуя на задние колеса транспортного средства;
Для того чтобы растормозить автомобиль, водителю следует немного приподнять рычаг, чтобы снять его с фиксатора, а после опустить вниз, пока он не достигнет крайней точки.
В это время клапаны закрываются, в магистраль подается сжатый воздух из баллона. Все это приводит к резкому увеличению давления и заставляет пружины энергоаккумуляторов вернуться к сжатому состоянию.
Возможные поломки
Если в системе появились определенные повреждения, она может медленно или даже быстро сбрасывать воздух. Это приводит к тому, что тормоза начинают пропадать. Если установить проблемный автомобиль на стояночный тормоз, он будет растормаживаться, что грозит серьезными неприятностями.
Если не работает ручник на КамАЗе, причины могут быть разными:
- износ уплотнителей – например, уплотнительных колец и манжет. В таком случае система травит воздух медленно, что иногда может сопровождаться незначительным свистом;
- повреждение контуров магистрали – очень серьезная проблема, которая может закончиться быстрым сбросом воздуха из системы и автоматическим торможением автомобиля даже во время движения;
- замерзание – в холодную пору года ручник имеет свойство замерзать. Если КамАЗ не снимается с ручника, причина может крыться как раз в том, что температура внутри магистрали упала ниже нуля. Суть проблемы в том, что в системе образуется влага, которой там быть не должно.
Если КамАЗ не снимается с ручника, причина может крыться как раз в том, что температура внутри магистрали упала ниже нуля. Суть проблемы в том, что в системе образуется влага, которой там быть не должно.Fix HandBrake не работает или не открывается в Windows 11/10
Если программа HandBrake не работает или не открывается на вашем ПК с Windows 11/10, вы можете выполнить следующие исправления и решить проблему.
- Убедитесь, что ваш ПК соответствует минимальным системным требованиям
- Запустите HandBrake от имени администратора
- Обновите HandBrake
- Установите последнюю версию Microsoft .NET Framework
- Удалить данные конфигурации и предустановки HandBrake
Давайте подробно рассмотрим каждый метод и решим проблему.
1] Убедитесь, что ваш ПК соответствует минимальным системным требованиям
Для каждой программы, которую мы используем на нашем ПК, существуют минимальные системные требования, установленные разработчиками для бесперебойной работы без каких-либо проблем. Убедитесь, что ваш компьютер соответствует минимальным системным требованиям HandBrake.
Минимальные системные требования для HandBrake:
- Процессор:
- Intel Core i3 или лучше
- AMD FX / 2014+ APU или лучше
- Свободная память:
- 512 МБ для транскодирования видео стандартной четкости (480p/576p)
- 1,5 ГБ для транскодирования видео высокой четкости (720p/1082p) 9000 больше для перекодирования видео сверхвысокой четкости (2160p 4K)
- Системная память:
- 100 МБ для приложения HandBrake
- 2 ГБ или более рекомендуется для обработки и хранения ваших новых видео
- Разрешение экрана:
- Минимум 1024×768, пропорционально выше при масштабировании экрана
Если вы используете Windows 11, ваш компьютер наверняка превышает минимальные системные требования для HandBrake.
Убедитесь, что у вас достаточно свободной памяти для запуска программы, очистив компьютер от временных файлов и мусора.
2] Запустите HandBrake от имени администратора
Другой способ запустить HandBrake на ПК с Windows — запустить его от имени администратора. Щелкните правой кнопкой мыши ярлык HandBrake на рабочем столе или программу HandBrake в меню «Пуск» и выберите «Запуск от имени администратора». Если он работает нормально, настройте его так, чтобы он всегда запускался от имени администратора.
3] Обновление HandBrake
Важные файлы, необходимые для запуска HandBrake, могут быть повреждены или отсутствовать. Также могут быть ошибки из предыдущего обновления, из-за которых ручной тормоз не работает на вашем ПК.
Загрузите последнюю версию HandBrake с официального сайта и установите ее на свой компьютер. Поскольку это программное обеспечение с открытым исходным кодом, некоторые поддельные программы HandBrake доступны в Интернете. Остерегайтесь таких программ и скачивайте их только из проверенных источников и устанавливайте на свой ПК.
Прочитано: Лучшее бесплатное программное обеспечение конвертера видео с открытым исходным кодом для ПК с Windows
4] Установите последнюю версию Microsoft .NET Framework
Для работы HandBrake требуется Microsoft .NET Framework 4.8 или более поздние версии. Платформа .NET, установленная на вашем компьютере, может быть повреждена. Вам необходимо установить последнюю версию, чтобы решить проблему с программой HandBrake. Или вы можете восстановить существующую версию с помощью инструмента восстановления .Net Framework. Если инструмент восстановления не помогает, загрузите .NET Framework от Microsoft и установите его на свой компьютер.
5] Удалить данные конфигурации и предустановки ручного тормоза
Существуют некоторые файлы данных конфигурации ручного тормоза и файлы предустановок, которые автоматически сохраняются при использовании программы. Они могут быть повреждены или сломаны, из-за чего ручной тормоз не работает. Вам нужно удалить их, чтобы решить проблему и начать использовать HandBrake с нуля.
Вы потеряете предустановки, которые вы сохранили ранее в этом методе. Перейдите по следующим путям на вашем ПК и удалите содержимое папок. Замените свое имя пользователя своим именем пользователя на вашем ПК.
- C:\Users\имя пользователя\AppData\Roaming\HandBrake
- C:\Users\имя пользователя\AppData\Local\HandBrake
Это различные способы, с помощью которых вы можете решить проблемы, когда HandBrake не работает или открывается на ПК с Windows 11/10.
Прочитано: Как сжимать и обрезать видео с помощью HandBrake
Работает ли HandBrake с Windows 11?
Да, HandBrake прекрасно работает с Windows 11. Вы можете без проблем использовать некоторые его функции. Загрузите последнюю версию HandBrake с официального сайта и установите ее на свой ПК с Windows 11. Он будет работать нормально, как и любое другое программное обеспечение, которое вы установили.
Как починить ручной тормоз, который не открывается?
Если у вас возникли проблемы с программным обеспечением HandBrake на вашем ПК при его открытии, убедитесь, что это оригинальная и последняя версия программы.
Скачивайте его только из официального и надежного источника. Убедитесь, что вы установили .NET Framework 4.8 или более позднюю версию для запуска HandBrake. Также очистите данные конфигурации и предустановки ручного тормоза в локальных папках.
Чтение: Альтернативное программное обеспечение HandBrake для копирования DVD-дисков в Windows.
75 Акции
- 9019
- 24
Дата: Метки: Ошибки
[email protected]
Гуру имеет диплом специалиста по коммуникациям с практическим опытом работы с компьютерами, камерами и инструментами для редактирования. Технический энтузиаст и любитель кино, который любит писать о компьютерах, он мечтает прожить жизнь, лишенную всех технологий и современных достижений, в лесу.
Как устранить неполадки стояночного тормоза, который не включается или не отключается?
Неприятно, когда ты вдруг понимаешь, что твоя машина не едет, потому что твой стояночный тормоз не отключается.
Если вы окажетесь в такой ситуации, вам может быть интересно, почему это произошло, как устранить неполадки и отсоединить стояночный тормоз и как предотвратить подобные проблемы в будущем? Эксперты компании ABS Unlimited (расположенной в Фэрфаксе, штат Вирджиния) хотели бы дать вам следующие советы!

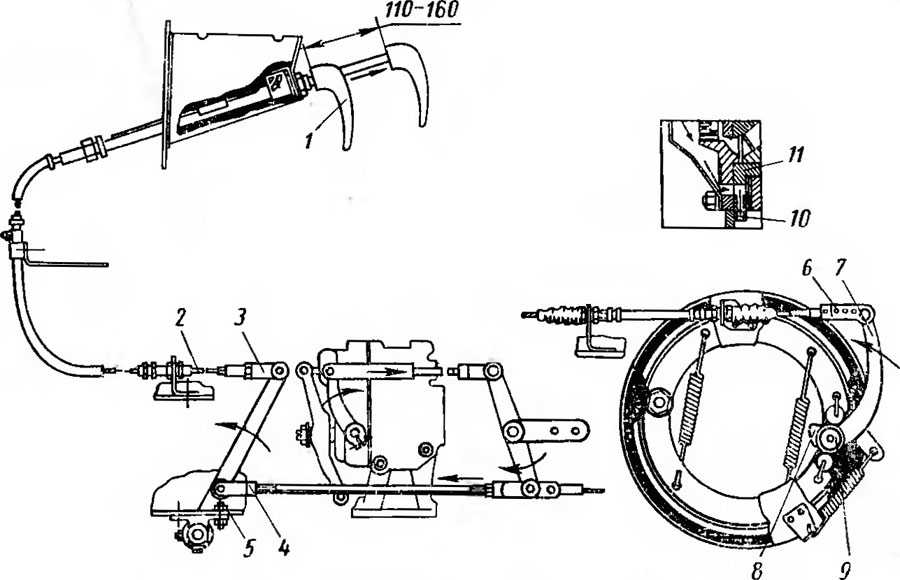

С механической и функциональной точек зрения стояночные тормоза относительно просты. По сути, это трос, прикрепленный к вашим тормозным колодкам. Когда трос натягивается, он прижимает тормозные колодки к внутренней части барабана и помогает предотвратить вращение колеса.
Наиболее распространенные причины, по которым ваш стояночный тормоз не включается/отключается:
Неправильное расположение тормозных колодок: Если ваши тормозные колодки расположены неправильно, они могут не обеспечивать надлежащий контакт и, таким образом, препятствовать правильной работе вашего стояночного тормоза. Регулировка тормозных колодок обычно требует снятия колес и барабанов (если они есть на вашем автомобиле) или роторов и суппортов (если у вас дисковые тормоза).
Порванный/отсоединенный/изношенный трос : Неисправность может быть вызвана сломанным, отсоединенным или изношенным тросом стояночного тормоза. При проверке вы хотите убедиться, что ваш кабель не отсоединен ни с одной, ни с обеих сторон. Также важно, чтобы трос был прикреплен к обоим задним тормозам, чтобы он работал эффективно.
Ослабленный трос : Если у вас есть тормоз с прикрепленной гайкой, убедитесь, что гайка не ослабла. Ослабление гайки может привести к провисанию троса, что может привести к тому, что он не зацепится.
Ржавчина/коррозия : Коленчатый рычаг (также известный как рычаг, который находится перед узлом стояночного тормоза) может со временем заржаветь, что может привести к неисправности тормоза.
Замерзший тормоз : Как правило, прямой результат холодной и влажной погоды, которая может привести к замерзанию тормоза.
Как предотвратить заедание стояночного тормоза?
Периодически пользуйтесь стояночным тормозом : Вода и грязь со временем могут привести к эрозии тросов.
