Регулировка зазоров клапанов питбайка

   И так, как у нас водится, люди купившие питбайк обычно начинающие и такое простое действие, как регулировка клапанов на 2 клапанной головке вызывает затруднения.

В данной статье подробно будет рассказано о правильной регулировке клапанов.

1) Откручиваем крышку генератора, крышки клапанов и крышку звезды ГРМ.



2) Ключом на 14 прокручиваем генератор ПРОТИВ часовой стрелки до метки Т, при этом на звезде ГРМ метки так же должны совпасть.



ВНИМАНИЕ !!!У распредвала ДВА положения, но при этом МЕТКИ СТОЯТ ПРАВИЛЬНО!

В первом положении, даже визуально можно будет увидеть что клапан движется! То есть клапана в этом положение ЗАЖАТЫ! И регулировать их так ни в коем случае нельзя!

Во втором, метки совпадают правильно и на клапана нет воздействия, чтобы в этом убедится можно пошатать за регулировочный винт и будет отчетливо передаваться небольшой люфт, а так же должен проходить щуп 0. 01. ИМЕННО  КОГДА КЛАПАНА НАХОДЯТСЯ В РАЗЖАТОМ СОСТОЯНИИ И ПРОИЗВОДЯТСЯ РЕГУЛИРОВКИ!!!

Но есть третий вариант, когда не в первом и не втором положении клапана не разжаты, значит на заводе опять был конкурс «собери мотор с закрытыми глазами и без рук», проще говоря клапана с завода «дичайше» зажаты. Следует ослабить регулировочный винты и искать нужное положения и только потом регулировать.

3) И так проверяем, метки совмещены и клапана в разжатом положении, если все так, можно приступать к регулировке.

4) Для регулировки клапанов нам потребуется: ключ на 9мм, набор щупов от 0.01 до 0.2 и плоскогубцы с узким носом, но если у вас есть спец ключ то вы счастливчик и вам проще.

5) Выставлять зазоры нужно только на ХОЛОДНОМ моторе !  Иначе вы так выставите, что либо ехать не будет, либо прогорят к чертям. Да и не надо думать – «ДА ЧЕ ТАМ …СОТАЯ МИЛИМЕТРА, ХЕРНЯ И ТАК ПОЙДЕТ !» Пойдет, но не долго и недалеко, дело ваше.

6)  На моторах объемом 110/125сс (152/153/154FMI) зазор впускного клапана равен: 0,05мм, допуск ± 0,01мм;
на выпускном: 0,06мм, допуск ± 0,01мм.

     На моторах объемом 140сс, а также на 150cc с D поршня 56мм (156FMJ, 1P56FMJ-5) зазор впускного клапана равен: 0,07мм, допуск ± 0,01мм;
на выпускном: 0,08мм, допуск ± 0,01мм.


     На моторах объемом 150/160сс (1P60FMJ, 1P60FMK ,ZS1P60YMJ (также 4 клапана)), зазор впускного клапана равен: 0,09мм, допуск ± 0,01мм;
на выпускном: 0,1мм, допуск ± 0,01мм.

      ZS190E (ZS1P62YML-2/W190) зазор впускного клапана равен: 0,15мм, допуск ± 0,02мм;
на выпускном: 0,15мм, допуск ± 0,02мм.

7)  Ослабляем ключом на 9 гайку регулировочного винта клапанов.

 8) Зазоры клапанов даны с допуском. Например, если зазор дан: 0,06мм, допуск: ± 0,01мм, то зазор клапана будет в промежутке от 0,05мм и до 0,07мм. Желательно выставлять: 0.06мм, то есть среднее значение.

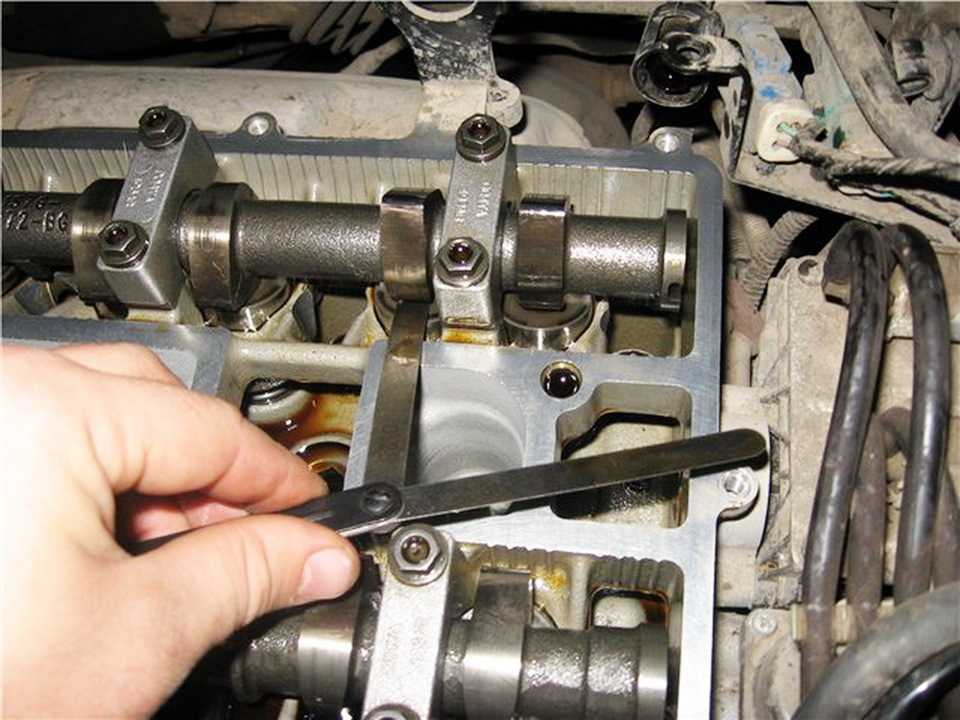

Вставляем щуп и регулировочным винтом заворачиваем до того момента пока щуп слегка не зажмет, но он должен входить!



9) Теперь держим плоскогубцами регулировочный бол, а ключом на 9 «контрогаем».



ВНИМАНИЕ! После этого зазоры могут уйти так что обязательно перепроверяйте !  Получается не с первого раза и возможно даже не с третьего.  В идеале, после выставления к примеру на зазорах 0.06мм, щуп 0.06 должен проходить свободно, 0.07 с небольшим усилием, а 0.08 уже с усилием, если все так то зазор выставлен правильно!

10)  Прокручиваем мотор два раза снова ключом на 14 против часовой стрелки, почему? Потому что, если один раз провернуть , то опять попадем на положение зажатых клапанов, а на втором круге на нужное нам положение разжатых клапанов, опять доводим до меток и проверяем зазоры еще раз! Если отклонений нет или они не велики, то можем ставить все крышки и заводить.

11) Если после прогрева клапана немного стучат, то это нормально. Эти двигатели имеют «огроменную» теплоотдачу и как ни крути, зазоры слегка плавают, но стук или шелестение это вполне нормально, гораздо хуже когда клапана зажаты и тупо прогорает фаска клапанов и рабочая поверхность тарелки. К тому же мотор на зажатых клапанах ни черта не тянет. Холостые плавают и постоянные прострелы либо в выхлопную либо в карбюратор.


что это такое, зачем и как ее делать, нужна ли она :: Autonews

www.adv.rbc.ru

www.adv.rbc.ru

www.adv.rbc.ru

Autonews

Телеканал

Газета

Pro

Инвестиции

+

Новая экономика

Тренды

Недвижимость

Спорт

Стиль

Национальные проекты

Город

Крипто

Дискуссионный клуб

Исследования

Кредитные рейтинги

Франшизы

Конференции

Спецпроекты СПб

Конференции СПб

Спецпроекты

Проверка контрагентов

Библиотека

Подкасты

ESG-индекс

Политика

Экономика

Бизнес

Технологии и медиа

Финансы

РБК КомпанииРБК Life

www.

adv.rbc.ru

Фото: Shutterstock

www.adv.rbc.ru

Читайте также

Одним из важных элементов двигателей внутреннего сгорания являются клапаны, благодаря которым в цилиндры поступает топливная смесь. Но бывает, что клапаны начинают плохо выполнять свою работу.

  • Что это
  • Зачем нужно
  • Когда нужно
  • Как делается

www.adv.rbc.ru

Что такое регулировка клапанов

Регулировка клапанов — это процесс, при котором настраиваются так называемые тепловые зазоры между кулачком распредвала и деталями клапанного механизма. То есть при регулировке клапанов корректируются не сами клапаны, а именно зазоры между ними и другими деталями.

В цилиндре обычного автомобильного двигателя происходит сжигание смеси топлива и воздуха. В результате там образуются продукты сгорания, которые толкают поршень, а он в свою очередь вращает коленвал, соединенный с трансмиссией. Затем отработавшие газы удаляются из цилиндра в выхлопную систему.

То есть смесь топлива и бензина должна сначала попасть внутрь цилиндра, а затем «лишние» газы должны выйти оттуда. Подавать смесь в цилиндры двигателя нужно не «когда попало», а строго в определенный момент и в требуемом количестве. Иначе двигатель нормально работать не сможет. Также газы должны и выводиться вовремя. Для этого и нужны клапаны, которые открываются и закрываются в нужное время, запуская в цилиндр смесь и выпуская отработанные газы.

Двигатели оборудуются так называемым распределительным валом. Упрощенно схема его работы примерно такова. Он вращается вместе с коленвалом и «толкает» специальными кулачками клапаны, заставляя их то открываться, то закрываться.

👉

Зачем пользоваться раскоксовкой двигателя и как правильно это делать

Во время работы детали двигателя сильно нагреваются. А при нагревании тела имеют свойство расширяться. При проектировании мотора обязательно учитывается это явление. Ведь иначе после того, как двигатель нагреется, то клапаны будут работать не так, как задумывалось инженерами. Поэтому делается так называемый тепловой зазор между деталями клапанного механизма и распредвалом. Регулировка этого зазора и называется «регулировкой клапанов».

Если клапаны не отрегулированы, то это может привести к увеличению расхода топлива (Фото: Shutterstock)

Зачем нужна регулировка клапанов

Регулировка клапанов требуется для своевременного их срабатывания и правильной работы двигателя. Если же клапаны не отрегулированы, то могут быть неприятные последствия.

  1. «Неправильный» тепловой зазор может привести к снижению мощности двигателя, а также увеличению расхода топлива.
  2. Неотрегулированные клапаны гораздо сильнее изнашиваются.
  3. Длительная эксплуатация двигателя с неотрегулированными клапанами приводит к преждевременному износу практически всех деталей мотора, следовательно, к необходимости капитального ремонта.

Кроме того, «неправильные» зазоры могут ухудшить экологичность выхлопа: в выхлопную систему может попасть несгоревшее топливо. И это влияет не только на экологию, но на износ катализатора.

Когда нужна регулировка клапанов

Следует вовремя осуществлять регулировку клапанов. На старых машинах она делается примерно раз в 60-80 тыс. км пробега (но все зависит от конструкции двигателя, манеры езды водителя, периодичности обслуживания и пр).

Поэтому автовладельцу стоит обращать внимание на симптомы, которые указывают на необходимость регулировки.

  • Характерный металлический стук при работе двигателя (особенно в случаях, когда он не проходит при прогреве мотора).
  • Снижение мощности и, соответственно, ухудшение разгона.
  • Повышенный расход топлива.
  • Неустойчивые обороты на холостом ходу.

Конечно, эти признаки могут говорить как о «неправильном» тепловом зазоре, так и о других неисправностях. В любом случае игнорировать их не стоит.

👉 Форсунки двигателя: основные виды и частые неисправности

Как регулируют клапаны

Способов регулировки несколько. Расскажем про самые распространенные из них.

  • Автоматическая регулировка. На современных автомобилях регулировка клапанов обычно делается «сама». Для этого двигатели оснащаются так называемыми гидрокомпенсаторами. Эти устройства поддерживают заданный тепловой зазор, используя давление моторного масла.
  • Регулировка винтами. В этом случае мастер использует регулировочный винт на толкателе, который взаимодействует с клапаном. Винт вращается и либо приближается к клапану, уменьшая зазор, либо отдаляется от него, а зазор, соответственно, увеличивается. Для контроля зазора используется специальный щуп.
  • Регулировка шайбами. Толкатель снимается, и под него подкладывается тонкая металлическая шайба.

www.adv.rbc.ru

www.adv.rbc.ru

Что такое зазор толкателя – как правильно измерить и отрегулировать

Что такое зазор толкателя и как его правильно отрегулировать в зависимости от потребностей двигателя? Говоря о судовых двигателях, это один из немногих вопросов, который рано или поздно возникнет. Следовательно, это важный навык для любого инженера, который в конечном итоге будет устранять проблемы с двигателем.

В этой статье мы углубимся в основы измерения и регулировки зазора толкателя для решения распространенных проблем с двигателями на кораблях. Прочитав этот пост, вы должны лучше понять, что такое зазор толкателя и почему он важен.

Комплектация:

  • Что такое зазор толкателя и когда он нужен?
  • Назначение зазора толкателя
  • Зачем нужен зазор толкателя
  • Измерение зазора толкателя
  • Как проверить зазор толкателя
  • Регулировка клапана зазора толкателя

Что такое зазор толкателя и когда он нужен?

Зазор толкателя, также известный как зазор клапана, представляет собой небольшой зазор между коромыслом и верхней частью штока клапана (коромыслом).

Инженеры могут наблюдать и регулировать зазор толкателя только тогда, когда клапаны находятся в закрытом положении и двигатель охлаждается в такте сжатия.

Что касается проверки зазора толкателя, обычно необходимо помнить о двух индикаторах:

  • Во-первых, как показано в руководстве по эксплуатации двигателя, эту процедуру следует выполнять после определенного количества часов работы. . Они различаются в зависимости от модели двигателя.
  • Второй, если заметите нарушения возникает из-за несоосного зазора толкателя, как шум, исходящий от реактивной стрелы. Мы обсудим все проблемы, связанные с неправильным зазором толкателя, в следующих главах.

См. также: Что такое переменная синхронизация впрыска (VIT) – теория и практика

Назначение зазора толкателя

Основная цель зазора толкателя – обеспечить небольшой расширительный зазор штока клапана и толкателей компенсировать воздействие прогретого двигателя.

Учтите, что если этого не сделать, клапан не сядет правильно при нагреве двигателя. Как упоминалось выше, это может в конечном итоге привести к потере мощности, неисправностям в двигателе и другим проблемам.

Зачем нужен зазор толкателя

Зазор между штоком клапана и коромыслом очень важен в основном по двум причинам:

  • Он компенсирует тепловое расширение оси клапана (шпинделя), вызванное теплом двигатель во время работы.
  • Обеспечивает закрытие судового клапана независимо от температуры и условий работы.

Короче говоря, знание того, что такое зазор толкателя и зачем он нужен, поможет вам поддерживать правильное время за счет отложенного или раннего открытия впускного отверстия. Однако для этого вам нужно знать, как измерить и отрегулировать открытие/закрытие клапанов. Так что давайте вкратце поговорим и об этом.

Измерение зазора толкателя

Для измерения зазора толкателя (также известного как выполнение процедуры измерения зазора толкателя) необходимо измерить увеличение или уменьшение зазора. В зависимости от этого вы заметите изменения в моментах открытия и закрытия клапана.

  • Если зазор толкателя уменьшится , клапан откроется раньше и закроется позже. Это связано с тем, что рычаг шкафчика остается соединенным с клапаном в течение более длительного периода времени. С меньшим зазором мы получаем большую площадь контакта между штоком клапана и коромыслом. В свою очередь, это удерживает клапан открытым дольше, поскольку коромысло толкает клапан вниз в течение более длительного периода времени.
  • Если зазор толкателя увеличивается , клапан будет открываться с задержкой и закрываться раньше. Поскольку зазор больше, площадь контакта между штоком клапана и коромыслом меньше. Таким образом, клапан остается открытым в течение более короткого периода времени, но дольше остается закрытым (что объясняет задержку открытия).

Симптомы проблем с зазорами клапанов

Чтобы понять, является ли зазор толкателя шире или меньше, чем должен быть, можно понаблюдать за тем, как на это реагирует двигатель. Исходя из этого, вы будете знать, нужны ли корректировки.

При уменьшении зазора толкателя:

  • Клапан откроется раньше и закроется позже
  • Вы можете наблюдать утечку воздуха в камере сгорания, что приводит к уменьшению доступного воздуха для правильного сгорания.
  • Мощность и производительность двигателя снизятся
  • Потребление топлива двигателем увеличится
  • Повысится температура выхлопных газов
  • В некоторых сценариях клапан может оставаться открытым в течение длительного периода времени, вызывая снижение давление сжатия двигателя. Если это произойдет, вы можете заметить, что выпускной клапан сгорает, а турбонагнетатель загрязняется.

При увеличении зазора толкателя:

  • Клапан будет открываться позже и закрываться раньше
  • Максимальный подъем клапана уменьшится
  • Уменьшение продувочного воздуха (снижение мощности) из-за меньшего количества тепловой энергии, поступающей в турбонагнетатель двигателя
  • Проблемное удаление отработавших газов (не правильное функционирование)
  • Многократное столкновение с коромыслом может привести к повреждению штока клапана
  • (Общий признак) Вы можете наблюдать шум, который, если его не остановить, может привести к повреждению рабочей поверхности.

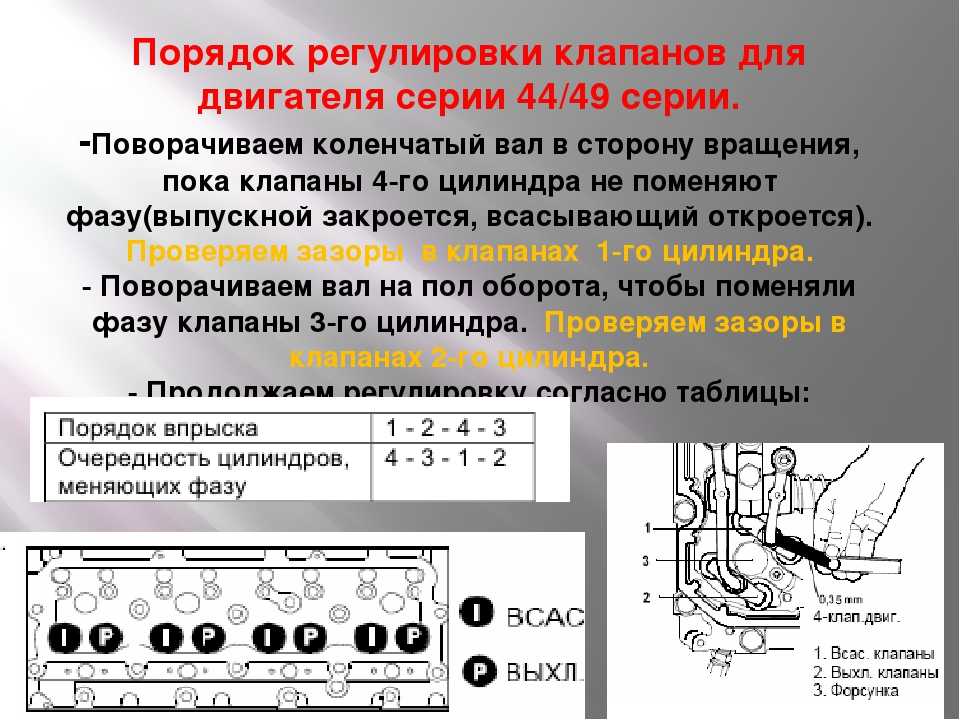

Как проверить зазор толкателя. Практическое применение

Теперь приступим к работе. Как именно можно проверить зазор клапанов? Прежде чем начать, обязательно ознакомьтесь с руководством производителя, так как приведенное ниже объяснение является довольно общим. Сочетание этих двух обычно приводит к лучшему результату.

Итак, как нам действовать?

Для начала убедитесь, что вы приняли все необходимые меры предосторожности, убедитесь, что двигатель остыл, и проверьте, закрыты ли клапаны.

Убедитесь, что поршень находится в верхней мертвой точке (ВМТ), проверив следующее:

  • Маркировку маховика
  • Маркировку топливного насоса (и топливного распределительного вала)
  • Положение кулачка клапана
  • Если толкатели не заблокированы (как указано выше, оба клапана в этой точке закрыты, поэтому толкатель должен быть свободен)

Если что-либо из вышеперечисленного не находится в ВМТ, не переходите к следующему шагу. Вместо этого используйте необходимые поворотные механизмы, когда кран указателя открыт, чтобы установить их в ВМТ.

Четырехтактные двигатели обычно содержат от шести до восьми агрегатов. Следовательно, теперь маховик должен показывать две единицы, установленные в ВМТ.

Если вы хотите проверить, находится ли агрегат в такте сжатия, а не в такте рабочего хода, вы можете вручную повернуть толкатели агрегатов с ВМТ.

  • Если толкатель свободен, это на такте сжатия
  • Если толкатель натянут, это на такте рабочего хода (избегайте этого!) размеры. Попробуйте поместить их один за другим между зазором клапана и коромыслом, чтобы найти идеальный размер. Обычно руководство производителя должно ускорить этот процесс, указав диапазон размеров. Как только вы найдете идеально подходящий манометр, вы узнаете, больше или меньше расстояние между штоком клапана и коромыслом, чем должно быть.

    См. также: Руководство инженера по очистке и испытаниям морской котловой воды

    Регулировка зазора толкателя клапана

    После того как вы выполнили проверку, как показано выше, вы можете перейти к регулировке толкателя клапана. Для этого вам нужно будет еще раз использовать калибр наполнителя. В этом случае идеальный размер зависит от клапана:

    • Для впускного клапана выберите калибр толщиной 0,4 мм
    • Для выпускного клапана выберите калибр толщиной 0,5 мм (для этого см. руководство производителя а так же размер, часто зависит от двигателя)

    Как и в предыдущем случае, убедитесь, что соблюдены все меры предосторожности, поршень установлен в ВМТ, а двигатель остыл.

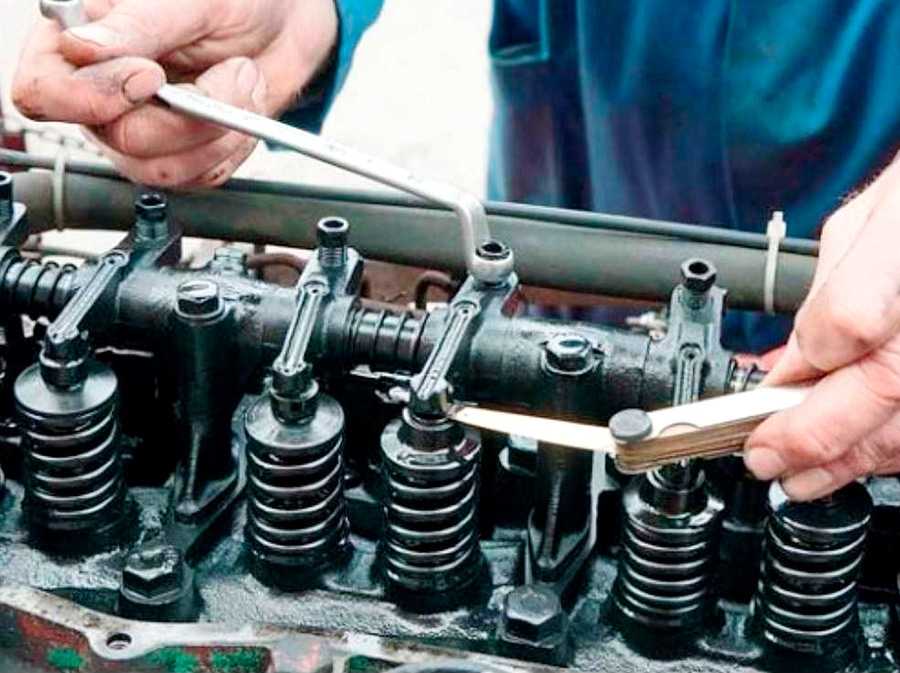

    Затем ослабьте контргайку коромысла, чтобы разместить датчики. В соответствии с руководством производителя поместите рекомендуемый калибр между штоком клапана и коромыслом, а затем отрегулируйте зазор толкателя, затянув или ослабив гайку под контргайкой. Указатель наполнителя не должен быть слишком тугим в зазоре; вместо этого он должен иметь возможность скользить через щель.

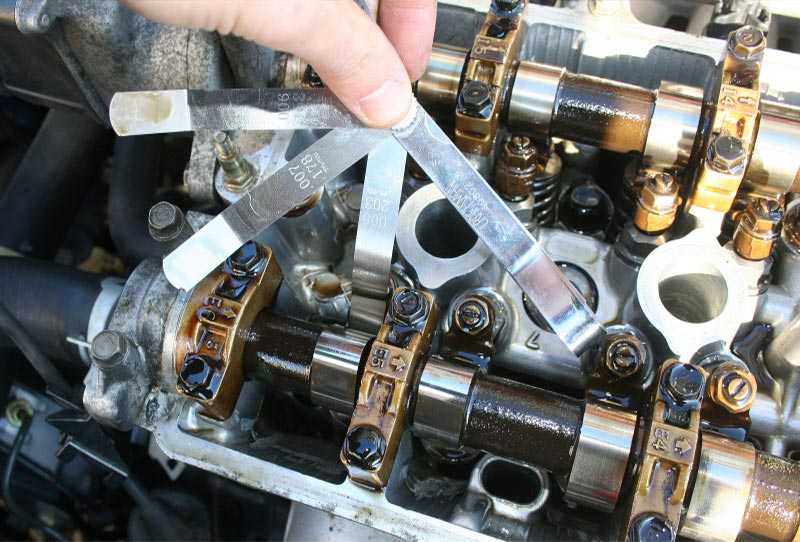

    Чтобы эффективно измерить зазор толкателя на этом этапе, вы можете использовать одно из следующих средств:

    • Штангенциркуль — узнайте, как им пользоваться здесь
    • Измеритель шага винта — узнайте, как им пользоваться здесь
    • Щуп – Узнайте, как им пользоваться здесь
    • Вы также можете использовать типичные инженерные весы

    Подведение итогов

    Теперь вы должны знать, что такое зазор толкателя и какую роль он играет в работе двигателя. Небольшой зазор между коромыслом и штоком клапана в первую очередь предназначен для обеспечения пространства для теплового расширения, и его можно легко отрегулировать в зависимости от симптомов, которые вы можете заметить.

    При измерении зазора толкателя помните:

    • Если зазор толкателя уменьшится , клапан откроется раньше и закроется позже.
    • Если зазор толкателя увеличить , клапан откроется позже и закроется раньше.

    При регулировке зазора толкателя старайтесь всегда использовать руководство производителя в сочетании с вашими знаниями, так как каждый двигатель требует особого внимания и деталей.

    Как отрегулировать зазоры клапанов на мотоцикле



    Зазоры клапанов важны, но их проверка у дилера может стоить очень дорого; это одна из основных причин, по которой многие велосипеды продаются. Но игнорируйте их на свой страх и риск, так как со временем ваш двигатель может быть серьезно поврежден.

    До того, как я купил свой Kawasaki ZX-6R 1999 года выпуска, я никогда не проверял зазоры на чем-то, что не имеет винта и контргайки, но теперь я понял, насколько это просто…



    Этот маленький металл диск выглядит таким незначительным, но это жизненно важно для поддержания работоспособности двигателя



    Что такое зазоры клапанов?

    Клапанные зазоры мотоциклетных и автомобильных двигателей фактически связаны с зазором между верхней частью штока клапана и кулачком, который его приводит в действие.

    Впускные клапаны двигателя открываются, пропуская воздух и топливо в цилиндр, а выпускные клапаны выпускают сгоревшие газы. Излишне говорить, что внутри двигателя становится жарко, поэтому, когда клапаны закрываются, они закрываются на закаленное «седло», которое действует как радиатор. Если клапаны не полностью закрыты в момент воспламенения и расширения горючих газов, которые толкают поршень вниз, клапаны будут повреждены, а газы высокого давления могут нанести серьезный и непоправимый ущерб клапанам, седлам и другие детали внутри двигателя.



    Почему важно иметь зазор в клапанных зазорах?

    Если бы зазор клапана был установлен на ноль, клапан теоретически мог бы быть настроен на полное закрытие, но по мере прогрева двигателя детали расширяются; без зазора клапан не закрывался бы полностью. Вот почему зазоры клапанов НЕОБХОДИМО проверять на холодном двигателе.



    Как узнать, что зазоры клапанов нуждаются в регулировке?

    Неправильные зазоры клапанов приведут к плохой работе и, в конечном итоге, к серьезному повреждению вашего велосипеда. Вы найдете множество сообщений на форумах и в Facebook от людей, утверждающих, что они не беспокоились и что их велосипеды в порядке, но ущерб будет прогрессировать.

    У моего ZX-6R не было тяжелой жизни, но после чуть более 18 000 миль выпускные клапаны были очень тугими. Лично я всегда искал доказательства того, что зазоры были правильно обработаны по графику при покупке любого подержанного мотоцикла; это признак заботливого владельца и придает дополнительную уверенность в том, что двигатель прослужит долго.



    Прокладки не должны быть дорогими, но их получение требует времени



    Какие детали мне нужны?

    Если вам повезет, когда вы проверите зазоры клапанов, вы обнаружите, что они не нуждаются в регулировке. Выпускные клапаны, скорее всего, не работают, но есть некоторый допуск; на моем ZX-6R G2, например, впускные клапаны должны иметь зазор от 0,11 до 0,19 мм, а выпускные клапаны должны иметь зазор от 0,22 до 0,31 мм.

    Однако есть вероятность, что по крайней мере один из зазоров потребуется отрегулировать. Здесь мы сосредоточимся на зазорах ковша и прокладок, поскольку они наиболее распространены на современных мотоциклах, поэтому вам нужно будет купить несколько прокладок. Проблема в том, что вы не узнаете, какие из них, пока не измерите их, поэтому ожидайте, что ваш велосипед не будет использоваться на дороге в течение нескольких дней, если они не будут в наличии у вашего местного дилера.

    Я получил свой от Wemoto, где для этого мотоцикла они стоят от 2,20 до 4,85 фунтов стерлингов каждый — если бы вы купили их в Kawasaki, они стоили бы 9,50 фунтов стерлингов каждый.

    Вам также, вероятно, понадобятся некоторые прокладки — на моем ZX-6R необходимо снять крышку приемной катушки, чтобы установить положение кривошипа; сменная прокладка от Wemoto стоит 3,42 фунта стерлингов и является оригинальной деталью Kawasaki.

    В руководстве Haynes сказано, что следует заменить четыре уплотнительных кольца, которые герметизируют держатель распределительного вала по отношению к головке блока цилиндров; поскольку масло просачивалось в отверстия для свечей зажигания, я заменил их по цене 1,75 фунта стерлингов каждая, вместе с четырьмя крышками подшипников с прокладками, которые находятся наверху держателя распределительного вала, по 5,17 фунтов стерлингов каждая. Уплотнительное кольцо натяжителя цепи распредвала также следует заменить за 1,86 фунта стерлингов. Этот мотоцикл простоял почти десять лет, поэтому неудивительно, что некоторые уплотнения вышли из строя.

    Если какие-либо прокладки нуждаются в замене, вам потребуется немного свежего моторного масла для их смазки, но, скорее всего, вам все равно придется выполнять полное обслуживание, поэтому оно должно быть у вас под рукой.





    Какие инструменты мне нужны?

    Эта статья не предназначена для того, чтобы охватить все, что вам нужно для регулировки зазоров клапанов на любом мотоцикле. Я основываюсь на своем Kawasaki ZX-6R 1999 года, но у вашего мотоцикла будут свои уникальные потребности, поэтому я настоятельно рекомендую сначала купить руководство по ремонту Haynes. Я надеюсь, что это придаст вам уверенности в том, что вы сможете взяться за работу самостоятельно, но только с руководством по ремонту, специально предназначенным для вашей машины, у вас будет правильная процедура. Помните, что участники программы Bennetts Rewards могут сэкономить 40% на руководствах Haynes в Bennetts Rewards. Вам также понадобится следующее…

    • Общие инструменты для разборки велосипеда
    • Щуп
    • Микрометр
    • Динамометрический ключ
    • Защитные перчатки

    Убедитесь, что ваш щуп соответствует размерам, которые вам нужно измерить с шагом 0,01 мм. Мне пришлось купить себе новый, но он стоил всего 3,99 фунта стерлингов (и, будучи участником программы Bennetts Rewards, я экономлю 10 % на каждой покупке). в Хэлфордсе).

    Вам действительно понадобится динамометрический ключ, если необходимо заменить прокладки, так как держатель распределительного вала очень тонкий, и вам также понадобится микрометр для измерения толщины прокладок, которые вы снимаете. Есть вероятность, что на них будет выгравирована их толщина, но на моем велосипеде ничего не было видно, и вам все равно следует их проверить. Я получил высококачественный Mitutoyo 103-137 на Рождество, который стоил 46,9 фунтов стерлингов.9. Можно взять более дешевые версии, но я подумал, что это вложение на всю жизнь. Я уверен, что моя дочь поблагодарит меня, когда я уйду…



    Как проверить зазоры клапанов на мотоцикле?

    Если вам повезет, ваш мотоцикл оснащен гидравлическими толкателями, которые автоматически устанавливают зазор между кулачком и клапаном (обычно с помощью коромысла), но обычно они встречаются только в низкооборотных двигателях, таких как некоторые Harley-Davidson.

    Регуляторы с винтами и контргайками, как правило, используются в велосипедах меньшей вместимости (например, в моей Honda Grom MSX-125), и для регулировки требуются только гаечный ключ и плоскогубцы, или вы можете получить инструмент, который удерживает контргайку, пока вы поворачиваете регулятор.



    Это инструмент, который я использую для регулировки зазоров клапанов винтов и контргаек на моем Grom и пит-байке, который у меня когда-то был, хотя на впуске Honda нет места для него, если вы не снимите воздушную коробку.



    В большинстве велосипедов используется ковш и прокладка — кулачок давит при сборке, а прокладка определяет толщину пары — это то, что мы рассматриваем в этой статье. Затем это ведро и прокладка надавливают на клапан, чтобы открыть его.

    Иногда прокладку можно найти на верхней части ковша, но обычно она находится под ним, что более надежно, особенно в высокопроизводительных двигателях.

    Пружина возвращает клапан в закрытое положение, если только у вас не Ducati, который, скорее всего, имеет «десмодромные» клапаны. Они используют рычаг для открытия и закрытия клапанов, что потенциально более точно, но это также означает, что для каждого клапана есть две прокладки.



    Шаг 1. Убедитесь, что двигатель полностью остыл

    Это действительно важно, поэтому дайте велосипеду остыть в течение ночи, прежде чем начинать работу с ним. и бак нужно оторваться, как и углеводы. Есть также панели на стороне двигателя, которые необходимо снять.

    Чтобы снять карбюраторы, необходимо слить охлаждающую жидкость, так как они нагреваются на этой модели — это может показаться болезненным, но вам, вероятно, придется выполнять серьезное обслуживание, если вы выполняете зазоры.

    Я также снял радиатор, так как одновременно делал все на мотоцикле, но вы можете просто снять верхние болты и опустить его, если хотите.





    Шаг 3. Снимите крышку головки блока цилиндров

    Крышку головки блока цилиндров крепят к верхней части двигателя шестью болтами – не откручивайте их. Вместо этого поворачивайте каждую на небольшое расстояние в перекрестном порядке, чтобы крышка медленно и равномерно открывалась. Он прикручен к держателю распредвала, который довольно хрупкий.



    Подсказка: позаботьтесь о держателе распределительного вала

    На литом алюминиевом держателе распределительного вала расположены верхние опорные поверхности распределительного вала, а также то, к чему крепится болтами крышка распределительного вала. Очень важно соблюдать осторожность при работе с ним, так как его очень легко повредить. Не спрашивайте меня, откуда я знаю.

    Проблема в том, что этот держатель предназначен для размещения распределительных валов, когда он устанавливается на головку блока цилиндров во время производства; если он поврежден, вам нужно купить целую головку блока цилиндров, если вы не можете изготовить новый кронштейн, который решит проблему — опять же, не спрашивайте.





    Шаг 4. Составьте схему

    Вам необходимо записать все сделанные вами измерения, поэтому начертите схему на листе бумаги, чтобы не запутаться это вверх.





    Шаг 5. Установите кривошип по часовой стрелке, пока метка «T 1,4» не совместится с двумя сопрягаемыми поверхностями двигателя.

    В этот момент либо цилиндр номер один (слева направо, когда вы сидите на мотоцикле), либо цилиндр номер фор будет в верхней мертвой точке (ВМТ) — это означает, что поршень находится в самом верху такта сжатия и клапаны будут полностью закрыты; это положение, в котором необходимо измерить зазоры. Если кулачки кулачков первого цилиндра обращены друг к другу и не касаются клапанов, то первый цилиндр находится в ВМТ; если они смотрят друг на друга и давят на клапанные ковши, четвертый цилиндр находится в ВМТ. В руководстве Haynes указано, какие клапаны следует измерять в этом положении.





    Шаг 6. Измерьте первую группу зазоров

    Как только вы узнаете, какие клапаны нужно измерить в первую очередь, используйте щуп для проверки зазоров. Установите щуп на размер, которым он должен быть (вам может понадобиться объединить два или более лезвия), затем вставьте его между кулачком и ковшом; вы чувствуете легкое сопротивление, когда вы нажимаете и вытаскиваете его.

    Сначала вам будет сложно, но продолжайте пробовать более тонкие и более толстые лезвия, пока не почувствуете это. После того, как вы оцените его, напишите размер на листе бумаги, убедившись, что он соответствует правильному клапану 9.0004



    Совет: практика и масло

    Попробуйте несколько комбинаций лопастей при проверке клапанов; например, если вы думаете, что вам нужно 0,05 мм и 0,06 мм для измерения 0,11 м, проверьте также зазор с одинарным лезвием 0,10 мм; некоторые из более тонких могут складываться, что затрудняет измерение. Также стоит нанести на лопасти салфетку с чистым моторным маслом, чтобы они вошли.

    Помните, что зазоры имеют определенный допуск, поэтому не зацикливайтесь на погрешности в 0,01 мм. .





    Шаг 7: Измерьте второй набор зазоров так, чтобы метка «T 1.4» снова совпала. Другой цилиндр должен быть в ВМТ, и теперь вы можете измерить оставшиеся зазоры клапанов.

    Если повезет, все зазоры будут в пределах указанных допусков, так что вы сможете собрать велосипед и отправиться в путь. Тем не менее, есть вероятность, что по крайней мере один зазор будет тугим — возможно, на выхлопе — поэтому четко отметьте все, что выходит, на листе бумаги…



    Отверстия в распределительных валах можно использовать для фиксации цепи, но нужно быть ОЧЕНЬ осторожным, чтобы не повредить ее



    Как отрегулировать клапаны и зазоры?

    Распределительные валы на этом мотоцикле следует снимать так, чтобы метка T 1.4 все еще была совмещена с сопрягаемыми поверхностями двигателя, но если вы хотите привязать цепь к распределительным валам, поверните ее на 360°, пока отверстия в шестернях не станут видны вверху.

    . Убедитесь, что вы вращаете распределительные валы, прежде чем снимать держатель, и убедитесь, что вы совместили метку T 1.4.





    Шаг 8. Снимите натяжитель цепи

    Натяжитель цепи имеет пружину, которая прижимает плунжер к цепи, но он находится на креплении возврат, поэтому НИКОГДА частично не отвинчивайте регулятор, а затем снова затягивайте его.

    Сначала выкрутить центральный болт в натяжителе почти до упора, чтобы сбросить давление, затем можно снять сам корпус натяжителя.

    Шаг 9. Снимите держатель распредвала шаблон; клапанные пружины толкают некоторые кулачки вверх, поэтому держатель распределительного вала может легко деформироваться или даже треснуть. Плохие времена.

    После снятия проверьте поверхности подшипников на наличие износа или повреждений.





    Шаг 10. Снимите кулачки

    Кулачки помечены «IN» и «EX» в центре вала (они имеют как «IN», так и «EX» на шестерне в конце, что может сбить с толку) – не путайте их. Вы можете снять цепь с кулачков, а затем снять их, но вы должны использовать что-то, чтобы не уронить цепь в двигатель; Я использовал кусок трубы.

    Другой вариант — привязать цепь к кулачкам; это может быть особенно удобно, если вам нужно снять только пару прокладок, но вы должны быть очень осторожны, чтобы не перекрутить и не повредить цепь; это что-то вроде бреда, но выручило меня в пятый раз, когда пришлось снимать кулачок (пожалуйста, не спрашивайте).

    Необходимо проверить поверхности подшипников и кулачки на наличие признаков износа или повреждений.





    Шаг 11. Снимите прокладки

    Удалите прокладки только с клапанов с неправильным зазором. Я обнаружил, что проще всего вытащить их с помощью магнита, который поднял ведро и прокладку вместе с ним.

    Поместите ведро в соответствующее место на листе бумаги или в лоток, чтобы вы могли следить за тем, что вы делаете. Очень важно, чтобы вы НЕ перепутали эти ведра или прокладки, поэтому обеспечьте чистое рабочее пространство и убедитесь, что ничего не может быть сбито, особенно если до того, как они вернутся, пройдет несколько дней.





    Шаг 12: Измерьте прокладки

    Прокладки поставляются с маркировкой размера, но есть большая вероятность, что они изношены, и вам все равно следует проверить их с помощью микрометра. Измерьте каждую прокладку одну за другой и напишите размер рядом с измеренным зазором.





    Используя таблицу в руководстве Haynes, вы можете затем использовать измерение зазора и существующую прокладку, чтобы найти нужный размер прокладки. Звучит сложно, но когда у вас есть цифры, все становится понятным — например, зазор 0,10 мм попадает в диапазон 0,07–0,11 мм на графике. Учитывая, что текущая прокладка 2,9толщиной 5 мм, на графике видно, что требуется прокладка толщиной 2,80 мм; это то, что вам нужно купить.



    Мне удалось поменять местами некоторые прокладки из-за неправильных зазоров, чтобы уменьшить требуемое количество. Да, это выглядит сложно, но все, что имеет значение, это то, что когда вы выполняете работу, вы знаете, какие числа какие. Я обнаружил, что некоторые из существующих прокладок с неправильными зазорами были нужных мне размеров для других клапанов, что сэкономило немного денег — мне понадобилось только четыре новых прокладки вместо 11.



    Если вы вовремя разместите свой заказ в Wemoto, вы можете получить его на следующий день, но дайте себе время, чтобы получить детали и собрать велосипед, а также держать открытый двигатель закрытым.

    Слева на месте, с заменой ведра справа

    Шаг 12: Устраните ковши и болоты

    . со свежим моторным маслом и вставьте их в верхние части клапанов, затем сдвиньте смазанные ведра обратно. Убедитесь, что вы делаете по одному, чтобы вы не могли их перепутать.





    Шаг 12. Установите кулачки

    Смажьте опорные поверхности головки блока цилиндров, затем, убедившись, что они находятся на правильных сторонах, установите кулачки на место. Сначала вам нужно установить цепь на выпускной распредвал, натянув ее в передней части двигателя так, чтобы маркер T 1.4 был совмещен с соединениями кожуха двигателя, а линия «EX» на шестерне выпускного распредвала совмещена с верхней частью. кожух двигателя. Затем установите впускной кулачок с натянутой цепью между двумя шестернями и линией «IN», совпадающей с верхней частью кожуха двигателя. На этом велосипеде между этими двумя линиями на шестернях должно быть 30 звеньев цепи, чтобы цепь была правильно установлена.



    Шаг 13. Привинтите держатель распределительного вала обратно

    Протрите поверхности подшипников свежим моторным маслом, убедитесь, что уплотнительные кольца находятся в хорошем состоянии и правильно выровнены, затем найдите распределительный вал. Крайне важно затягивать все десять болтов очень постепенно и крест-накрест. Не торопитесь и используйте динамометрический ключ для окончательной затяжки — на этом мотоцикле это всего 12 Нм.





    Шаг 14: Установите натяжитель цепи ГРМ

    Не устанавливая на место пружину и болт, установите натяжитель в исходное положение, удерживая храповик и полностью вдавливая поршень в корпус (уплотнительное кольцо следует заменить). Прикрутите корпус натяжителя обратно к двигателю, затем, проверив состояние уплотнительной шайбы, вставьте пружину, болт и шайбу — при затягивании вы услышите, как плунжер выталкивается. Проверьте натяжение цепи ГРМ и проверните коленчатый вал на два полных оборота, затем проверьте еще раз.



    Шаг 15: Повторно измерьте зазоры клапанов

    Момент истины – следуя той же процедуре, что и раньше, проверьте все зазоры клапанов. Скрестим пальцы, во-первых, вы не промахнулись, так как это действительно расстраивает необходимость снова разбирать все это, а затем заказывать больше прокладок (опять же, не спрашивайте).



    Шаг 16.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
