Как выставить правильно электронное зажигание на ваз 2106: как подключить электронное зажигание, как настроить и как отрегулировать зажигание на ВАЗ 2106

Электронное зажигание на Ваз 2106: как установить

Главная » Ваз 2106

Целое тридцатилетие Волжский Автомобильный Завод производил легендарную модель автомобиля Ваз 2106. Последний экземпляр был выпущен в далеком 2006 году. Сегодня этот авто можно по праву считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

Лишь немногие модели «шестерки» были оборудованы бесконтактной системой зажигания. Ваз 2106 в основном укомплектовывался контактной системой. Однако установка бесконтактного зажигания не составит особого труда. Особенно если вооружиться знаниями из этой статьи.

Содержание

1. Что такое БСЗ и каков принцип ее работы
2. В чем преимущество электронной системы
3. Процесс замены и настройка
4. Первый запуск

Что такое БСЗ и каков принцип ее работы

Система состоит из следующих компонентов:

• Датчик-распределитель зажигания. В народе его называют трамблером. В отличие от контактной системы, этот механизм снабжен датчиком Холла.
• Коммутатор. Создает импульсный ток, который передается на катушку зажигания.
• Катушка зажигания. Принимает импульсный ток в низком напряжении и преобразует его в ток с высоким напряжением. В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
• Свечи.
• Свечные провода.

Cхема, которая поможет понять принцип действия и установки бесконтактного зажигания на Ваз 2106:

Первичный контакт на катушке соединен с генератором, а вторичный – с управляющим блоком. С трамблером катушка соединяется проводом высокого напряжения. Трамблер, в свою очередь, с помощью проводов соединяется со свечами и с коммутатором. Принцип действия системы следующий:

1. После того как водитель проворачивает ключ зажигания, на катушку поступает низкое напряжение.
2. После выхода в мертвую точку одного из поршней коммутатор получает сигнал и прекращает подачу напряжения к катушке от генератора или аккумулятора.
3. В этот момент в катушке образуется ток высокого напряжения, который поступает на бегунок распределителя.
4. Импульс передается к свече, которая связана с поршнем, находящимся в мертвой точке. Возникает искра, которая зажигает топливную смесь в цилиндре.

Отличие контактной системы от бесконтактной заключается в том, что подача энергии от источника напряжения к катушке прекращается механическим способом. На распределителе имеется кулачек вала, который нажимает физически на контактную группу.

В чем преимущество электронной системы

От контактной системы ведущие мировые производители отказались еще в восьмидесятых годах XX века. Компания Автоваз устанавливала эти механизмы до девяностых годов. Сегодня их уже не ставят ни на один современный автомобиль. И на это есть четыре веские причины:

1. Контакты нуждались в регулярном обслуживании. В результате действия искры они подгорали, и их нужно было тщательно зачищать.
2. Классическая система была подвержена износу. Приходилось производить замену на новые детали каждые 15 тысяч километров.
3. Из за износа подшипника двигатель работал нестабильно.
4. Контактная система приводила к растягиванию пружин балансиров.

Эти проблемы возникали одна за другой, не давая продуху автовладельцу. Регулярно снижалась мощность искры, мотор начинал работать хуже, а расход значительно увеличивался. Современные системы электронного зажигания ваз 2106 работают значительно стабильнее и долговечнее. Искра получается мощная, топливная смесь лучше воспламеняется.

Заметка: выбирая конкретный комплект БСЗ, внимательно читайте на коробке для какого автомобиля он предназначен. А также нужно следить за тем, чтобы трамблер мог обеспечить работу именно вашего мотора. Разные модели распределителя могут быть очень похожи друг на друга внешне. Но ни в коем случае нельзя ставить трамблер, предназначенный для другого движка.

Опытные автолюбители считают, что наиболее надежными для Жигулей являются комплекты бесконтактной системы зажигания на ваз 2106 от фирмы СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать в следующем видео:

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

• Пассатижи
• Два вида отверток
• Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
• Ключи на 8 и на 10
• Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

• Снимаем с аккумулятора клемму «на минус»
• Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
• Выкручиваем свечи

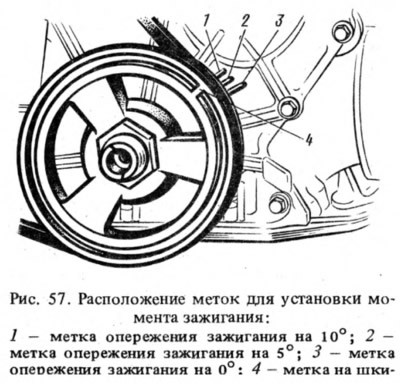

• В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

• Снимаем провод высокого напряжения с катушки и крышку распределителя. Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.

• Снимаем с трамблера провода и вакуумную трубку. Отворачиваем гайки крепления и вынимаем распределитель.


• Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.

• Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

• Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
• Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
• Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.

• Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.

• Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.

• Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Первый запуск

Иногда после установки электронного зажигания на Ваз 2106 автомобиль отказывается завестись. Это говорит о том, что нужно проверить, все ли правильно было поставлено. Обратите внимание на подключение проводов высокого напряжения. Проблема может возникнуть и из-за того, что бегунок в результате поворота крышки распределителя начал подавать импульс не в первый, а в четвертый цилиндр.

Отрегулировать систему лучше всего с помощью стробоскопа. Не у каждого он имеется в наличии. А покупать в магазине ради одного раза не стоит. Лучше всего съездить в автосервис и заказать услугу первичной регулировки там.

12 045 views

Похожие материалы

Как можно выставить электронное зажигание на ВАЗ-2106

Автомобиль ВАЗ-2106 давным-давно снят с производства. Однако несмотря на это на российских дорогах можно встретить огромное множество этих машин. Наиболее опытные их владельцы предпринимают все возможные меры для того, чтобы усовершенствовать конструкцию авто, внести модернизации, приводящие транспортное средство хотя бы в приблизительное соответствие с современными стандартами. Одним из видов такого тюнинга является установка электронной системы зажигания.

Содержание

Принцип работы бесконтактного зажигания

Чтобы устанавливать бесконтактное зажигание на автомобиль ВАЗ-2106 необходимо знать его конструкцию и принцип работы. Это поможет значительно быстрее разобраться с принципиально новой системой и точно отрегулировать ее, не привлекая для этой цели специалистов автосервиса.

Итак, электронное зажигание, используемое сегодня практически на всех авто, состоит из следующих основных компонентов:

• распределитель зажигания или трамблер. Внутри этого устройства установлен бегунок, оснащенный подвижным контактом, а также привод, позволяющий установить позднее или ранее зажигание;
• коммутатор, представляющий собой электронный модуль с собственной системой охлаждения;
• высоковольтная катушка, состоящая из первичной и вторичной обмоток;
• датчик Холла. Так называется фотоэлемент, который фиксирует прохождение поршнем двигателя верхней мертвой точки;
• проводка для подключения системы к бортовой сети автомобиля.

Читайте также: Монтаж бесшумных замков на ВАЗ-2106

Как работает бесконтактная система? Ее функционирование осуществляется следующим образом:

• первичная обмотка катушки зажигания подсоединяется к генератору и аккумулятору авто через коммутатор, и всегда находится под высоким напряжением. Как только датчик Холла фиксирует приближение поршня к верхней мертвой точке, она отключается от аккумуляторной батареи;
• после разрыва электрической цепи во вторичной обмотке катушки возникает импульсный разряд. Именно он передается в распределитель по высоковольтному проводу;
• бегунок распределителя осуществляет передачу импульса дальше, на свечу зажигания того цилиндра, поршень которого был зафиксирован датчиком;
• возникает искра, что приводит к возгоранию топливовоздушной смеси;
• датчик Холла фиксирует прохождение поршнем верхней мертвой точки, и цепь вновь замыкается. Процесс является цикличным и повторяется требуемое количество раз.

Как установить бесконтактную систему зажигания на ВАЗ-2106

Установка электронной системы зажигания – относительно простая процедура, с которой вполне сможет справиться любой опытный водитель.

Осуществляется она в описанной ниже последовательности:

• устанавливаем поршень первого или четвертого цилиндра в верхнюю мертвую точку;
• извлекаем трамблер. При этом желательно запомнить положение бегунка, а также заменить высоковольтные провода, чтобы избежать проблем при выполнении последующих этапов;
• ставим трамблер с бесконтактной системы зажигания. Подключаем высоковольтные провода и вакуумную трубку;
• монтируем новую высоковольтную катушку и подсоединяем к ней проводку;
• устанавливаем коммутатор. Обычно он ставиться в непосредственной близости от трамблера на специально предназначенное место. Присоединяем разъем с проводами.

Сегодня в специализированных магазинах можно без особых проблем пробрести полный комплект электронного зажигания для установки на автомобили ВАЗ-2106. Если же вы по каким-либо причинам вынуждены покупать детали системы по отдельности, настоятельно рекомендуем уделить особое внимание выбору трамблера.

Все дело в том, что на разные модификации «шестерок» устанавливались разные двигатели и поэтому к ним подходят далеко не все распределители зажигания. Если на головке блока цилиндров силового агрегата нанесена маркировка 2106 и 2103, то потребуется покупать трамблер с удлиненным валом.

Настройка электронного зажигания

Как выставить электронное зажигание на автомобиле ВАЗ-2106? Опытные автолюбители смогут сделать это даже без стробоскопа, так как процедура не отличается повышенной сложностью. Потребуется выполнить следующие действия:

• немного ослабляем гайку, удерживающую трамблер. Двигатель при этом должен работать в обычном режиме;
• проворачиваем распределитель в разные стороны, стремясь добиться наиболее стабильной работы мотора, определяя ее на слух;
• как только цель будет достигнута, закручиваем гайку до упора.
