Здравствуйте, уважаемые автолюбители! Иногда, неожиданно подкрадывается чувство «белой» зависти, когда в мануалах зарубежных автопроизводителей читаем слова о том, что срок службы червяка или рейки в рулевой рейке автомобиля, рассчитан на 14-15 лет.

Рассчитан и… так оно на самом деле: рулевая рейка не выходит из строя. Естественно, при соблюдении определенных условия, как то: рекомендованные сроки обслуживания рулевой рейки, применение рекомендованных и качественных масел, и эксплуатация автомобиля на соответствующих дорогах.

И, если первые два пункта вполне выполнимы со стороны владельца авто, то третий, увы, для нас пока остается сказочной мечтой.

Поэтому сегодня мы с вами рассмотрим вопрос о том, как подтянуть рулевую рейку своими руками.

Регулировка рулевой рейки – процедура несложная и вполне под силу любому водителю. Да и по времени она занимает не более часа со всеми подготовительными мероприятиями. Но, вначале, вспомним для чего, и когда необходима подтяжка рулевой рейки.

Зачем нужна регулировка рулевой рейки?

Из устройства рулевой рейки типа: шестерня-рейка: к колесам усилие водителя передается посредством шестерни (прямозубой или косозубой), которая устанавливается на подшипнике и взаимодействует с зубчатой рейкой.

Беззазорное зацепление шестерни и зубчатой рейки осуществляется благодаря прижимным пружинам.

Наиболее распространенные неисправности: люфт или стук в рулевой рейке. Причинами люфта или стука могут служить:

  • Ослабилось крепление картера рулевой рейки, рулевой сошки либо кронштейна крепления картерного рычага.
  • Естественный износ передающей пары: шестерня- рейка.
  • Нарушение регулировки зацепления передающей пары.
  • Износ шаровых шарниров рулевых тяг и так далее.

При неправильной регулировке зацепления в передающей паре может наблюдаться тугое вращение руля . Именно в этом случае и требуется регулировка рулевой рейки, и, естественно, долив или замена масла (смазки) в картере рулевой рейки.

Как регулировать рулевую рейку своими руками?

Сразу же хочется предупредить о том, что подтяжка рулевой рейки может и не решить проблему с люфтом. Дело в том, что степень износа деталей передающей пары: шестерни и зубчатой рейки нам и вам неизвестна. Это может показать только вскрытие. Мы же говорим о первой подтяжке.

Если же подтяжка рулевой рейки не принесет желаемого результата и люфт или стук не пропадет, то нужно записываться на аудиенцию к специалисту. Но, пока, зовем товарища по гаражу (вам понадобится напарник для регулировки) и приступаем к подтяжке.

Подтяжка рулевой рейки своими силами

  • Регулировка производится путем подтяжки регулировочного винта. Он находится в рулевом механизме (в торцевой крышке).
  • Идеальный вариант – если у вас есть яма в гараже или эстакада на территории. Если же нет, то можно подтянуть рейку и на домкратах. Естественно, укрепив автомобиль после подъема на упорных «козлах».
  • Перед подъемом кузова домкратами, передние колеса выставляются ровно (прямо).
  • Люфт руля измеряется люфтомером (есть электронные, а есть и примитивные старые люфтомеры). ГОСТ РФ гласит о том, что люфт руля не может превышать 10 градусов.
  • Подтяжку регулировочного винта осуществляем медленно, систематически проверяя ход руля и наличие люфта или стука в колонке.
  • Если вам показалось, что проблема решена, то проведите ходовое испытание. Если же в процессе движения, после подтяжки вы почувствуете «тяжесть» рулевого колеса, то регулировочный винт придется слегка ослабить.

Задача регулировки рулевой рейки считается выполненной, если: люфт или стук исчезли, а руль свободно возвращается в центральное положение.

Регулировка рулевой рейки на оке

1. Наружный наконечник рулевой тяги. 2. Контргайка. 3. Внутренний наконечник рулевой тяги. 4. Защитный чехол. 5. Опора рулевого механизма. 6. Картер рулевого механизма. 7. Хомут крепления рулевого механизма. 8. Резиновая подушка. 9. Втулка рейки. 10. Опорная шайба. 11. Вкладыш шарового пальца. 12. Защитный колпачок. 13. Палец шарового шарнира. 14. Роликовый подшипник. 15. Приводная шестерня. 16. Упор рейки. 17. Уплотнительное кольцо упора. 18. Гайка упора. 19. Стопорное кольцо гайки. 20. Рейка. 21. Контргайка. 22. Шаровая опора. 23. Хомут чехла. 24. Уплотнитель вала. 25. Упор тяги. 26. Пружина упора. 27. Шариковый подшипник. 28. Стопорное кольцо. 29. Защитная шайба. 30. Уплотнительное кольцо. 31. Пыльник. 32. Гайка крепления подшипника. 33. Промежуточный карданный вал. 34. Кронштейн крепления рулевого вала. 35. Верхний облицовочный кожух. 36. Рулевое колесо. 37. Вал рулевой колонки. 38. Подшипник вала рулевой колонки.

39. Труба кронштейна. 40. Нижний облицовочный кожух.

А и Б — метки на картере рулевого механизма и на пыльнике

У переднеприводных автомобилей по сравнению с заднеприводными моделями на передние колеса приходится большая нагрузка. Передние колеса являются не только направляющими, но и ведущими. Вследствие этого требуется большее усилие для их поворота. Поэтому на этих автомобилях применяется рулевое управление с реечным рулевым механизмом, имеющим большее передаточное отношение и более высокий коэффициент полезного действия. Этот тип рулевого управления компактен и прост по конструкции, более экономичен в изготовлении и хорошо сочетается с переднеприводной компоновкой и поперечным расположением силового агрегата Рулевое управление травмобезопасное, с карданными шарнирами и рулевым механизмом типа «шестерня — рейка», с креплением тяг рулевого привода к торцам рейки.

Рулевой механизм крепится на опоре 5 двумя хомутами 7 в моторном отсеке, что позволяет более рационально использовать пространство внутри кузова. Опора 5 рулевого механизма, в свою очередь, крепится к подрамнику, на котором также смонтированы силовой агрегат, передняя подвеска и тормозные механизмы передних колес. Для гашения вибраций под скобы хомутов крепления рулевого механизма установлены резиновые подушки 8.

Картер 6 рулевого механизма отлит из алюминиевого сплава вместе с опорами. В полости картера на двух подшипниках установлено приводное зубчатое колесо 15. Нижний подшипник 14 роликовый, с сепаратором и штампованной наружной обоймой. запрессован в картер рулевого механизма. Верхний шариковый подшипник 27 с пластмассовым сепаратором напрессован на вал зубчатого колеса 15 и фиксируется на нем стопорным кольцом 28. Наружная обойма этого подшипника расположена в гнезде картера и фиксируется гайкой 32 с наружной резьбой. Гайка контрится специальной зубчатой шайбой. Зазор между валом зубчатого колеса и отверстием в гайке 32 уплотняется резиновым кольцом 30 круглого сечения. Защитная пластмассовая шайба 29, установленная на вал шестерни, препятствует сползанию резинового кольца 30 на стопорное кольцо подшипника 28.

Полость картера рулевого механизма защищается от загрязнения пыльником 31, который насаживается на вал приводного зубчатого колеса и плотно поджимается к торцу картера рулевого механизма. Пыльник фиксируется на валу зубчатого колеса проволочным кольцом. На картере рулевого механизма и на пыльнике выполнены метки А и Б для правильной сборки рулевого механизма.

На валу приводного зубчатого колеса нарезаны шлицы и проточена кольцевая канавка для крепления вилки карданного шарнира промежуточного вала 33. Стяжной болт вилки проходит через кольцевую проточку вала, исключая их разъединение.

В зацеплении с зубьями приводного зубчатого колеса находится рейка 20. Она своей цилиндрической частью опирается на пластмассовую втулку 9. Втулка рейки устанавливается в правой части картера в цилиндрическую расточку, для фиксации на втулке выполнены три выступа, входящие в пазы картера. Для исключения зазора между втулкой и рейкой во втулке имеются три площадки с повышенной радиальной эластичностью.

Зубчатая часть рейки находится между зубчатым колесом 15 и упором 16 рейки, который поджимает рейку к зубчатому колесу усилием пружины. Упор фиксирует рейку в боковом направлении и обеспечивает прямолинейное ее перемещение вдоль оси рулевого механизма. Упор рейки уплотняется в картере резиновым кольцом 17, которое одновременно гасит ударные нагрузки, чтобы исключить стук в зоне упора. Пружина поджимается к упору гайкой 18 со стопорным кольцом 19. Это кольцо имеет гофры, которые, поджимаясь к боковой поверхности гайки, фиксируют ее. При сборке рулевого механизма гайку устанавливают так. чтобы был обеспечен минимальный зазор 0,12 мм между гайкой и упором. Этот зазор необходим для компенсации теплового расширения деталей, чтобы не происходило заклинивания рулевого механизма. Учитывая, что крепление гайки влияет на безопасность движения автомобиля, она дополнительно раскернивается в двух противоположных местах. Положение гайки после регулировки рулевого механизма маркируется краской.

Подпружиненный упор обеспечивает беззазорное зацепление зубчатого колеса с рейкой по всей длине последней.

При сборке на зубчатый профиль рейки, зубья колеса, цилиндрическую часть рейки и подшипники рулевого механизма наносится смазка Фиол-1. Полость между гайкой 32 подшипника и пыльником 31 заполняется смазкой Униол-1.

На резьбовых концах рейки рулевого механизма установлены внутренние шарнирные наконечники 3 рулевых тяг, внутренний наконечник состоит из шаровой опоры 22 и контргайки 21, навернутых на резьбовой конец рейки 20 упора 25 тяги с пружиной 26 и шаровой головки наконечника тяги Шаровая головка зажата между сферической поверхностью опоры 22 и полусферой металлокерамического упора 25 пружиной 26. Шаровая опора навертывается на рейку моментом, обеспечивающим безлюфтовое сочленение шаровой головки наконечника тяги с рейкой и в этом положении фиксируется контргайкой 21, пояски которой вдавливаются в специальные канавки шаровой опоры и рейки При сборке в полость внутреннего наконечника закладывается смазка ШРБ-4.

Выход рейки из картера рулевого механизма герметизируется двумя гофрированными чехлами 4. Для исключения скольжения чехлов при работе уплотнительные части чехлов на картере и на наконечниках тяг закреплены пластмассовыми хомутами 23. Для обеспечения свободного прохождения воздуха из левого чехла к правому в зоне втулки 9 рейки в картере рулевого механизма выполнены каналы.

Ход рейки ограничивается упором поверхности контргаек внутренних шарниров в торцы картера рулевого механизма.

На резьбовых участках внутренних наконечников навернуты наружные наконечники 1 тяг рулевого привода с контргайками 2. В полости наружного шарнира наконечника расположен разрезной пластмассовый вкладыш 11, который обжимает шаровую головку пальца 13. Вкладыш поджимается к шаровой головке пальца пружиной. другой конец которой упирается в опорную шайбу 10, завальцованную в наконечнике При сборке наружного наконечника в него закладывается смазка ШРБ-4. Полость наружного наконечника защищена от загрязнения резиновым колпачком 12. Рулевая колонка состоит из рулевого колеса 36, рулевого вала и кронштейна 34 крепления рулевого вала.

Рулевой вал состоит из верхнего 37 и промежуточного 33 карданного валов Верхний вал представляет собой трубу, с обжатыми концами, на нижней части вала выполнены эвольвентные шлицы и кольцевая проточка для соединения с вилкой промежуточного вала; на верхней части — конус, шлицы и резьба для соединения с рулевым колесом, а средней части вала приварено кольцо противоугонного устройства. Верхний вал установлен в трубе 39 кронштейна 34 на двух шариковых подшипниках 38, унифицированных с подшипниками ВАЗ-2108.

Промежуточный карданный вал 33 по конструкции шарниров унифицирован с валом ВАЗ-2105, за исключением длины вала между верхним и нижним шарнирами. Карданные шарниры на игольчатых подшипниках неразъемные.

Кронштейн 34 крепления рулевого вала состоит из трубы 39. приваренной к штампованному из листа фланцу с четырьмя отверстиями. На трубу кронштейна с правой стороны монтируется замок зажигания ВАЗ-2108 с противоугонным устройством. Для этой цели в трубе имеется прямоугольное отверстие. На верхнюю часть трубы устанавливается трехрычажный переключатель ВАЗ-21011, в нижней части трубы приварен кронштейн для крепления нижнего облицовочного кожуха.

Кронштейн крепления рулевого вала, замок зажигания и под-рулевой переключатель закрыты пластмассовыми облицовочными кожухами 35 и 40. соединенными между собой винтами. Нижний кожух дополнительно крепится саморезами к подрулевому переключателю и кронштейну 34 на трубе вала руля.

Кронштейн 34 рулевого вала с помощью двух болтов с отрывными головками и фиксирующих пластин с ВАЗ-2103 в нижней части и двух гаек в верхней части крепится к кронштейну крепления рулевой колонки, который, в свою очередь, приварен к щитку передка кузова.

Рулевое колесо 36 представляет собой двухспицевый металлический каркас, облицованный интегральным пенополиуретаном черного цвета. К центральной части спицы каркаса рулевого колеса приварена спица, имеющая коническое отверстие и шпицы. Рулевое колесо с помощью конуса и шлиц соединяется с верхней частью рулевого вала и фиксируется гайкой. В нижней части спицы колеса в зоне ступицы приклепано пластмассовое кольцо, которое с помощью пазов соединяется с автоматом сброса рычагов подрулевого переключателя. На торце пластмассового кольца установлено латунное кольцо, на которое опирается подпружиненный токосъемник подрулевого переключателя. Указанное контактное кольцо посредством заклепок соединено с верхним контактным кольцом, изолированным от спицы каркаса. В центральной части спицы на трех стойках остановлено основание включателя сигнала, изолированного от металлической части колеса.

Пружины, установленные на стойках, обеспечивают упругое перемещение основания На основании включателя сигнала с помощью защелок установлена пластмассовая декоративная крышка.

Для герметизации отверстия в передке кузова, через которое проходит вал приводного зубчатого колеса в кузов, применяется резиновый уплотнитель 24 вала шестерни.

Рулевой механизм снимаем и разбираем для регулировки зацепления пары шестерня-рейка, замены защитных чехлов и других деталей рулевого механизма. Снимаем рулевой механизм вместе с рулевым тягами.

Работу проводим на смотровой канаве или подъёмнике.

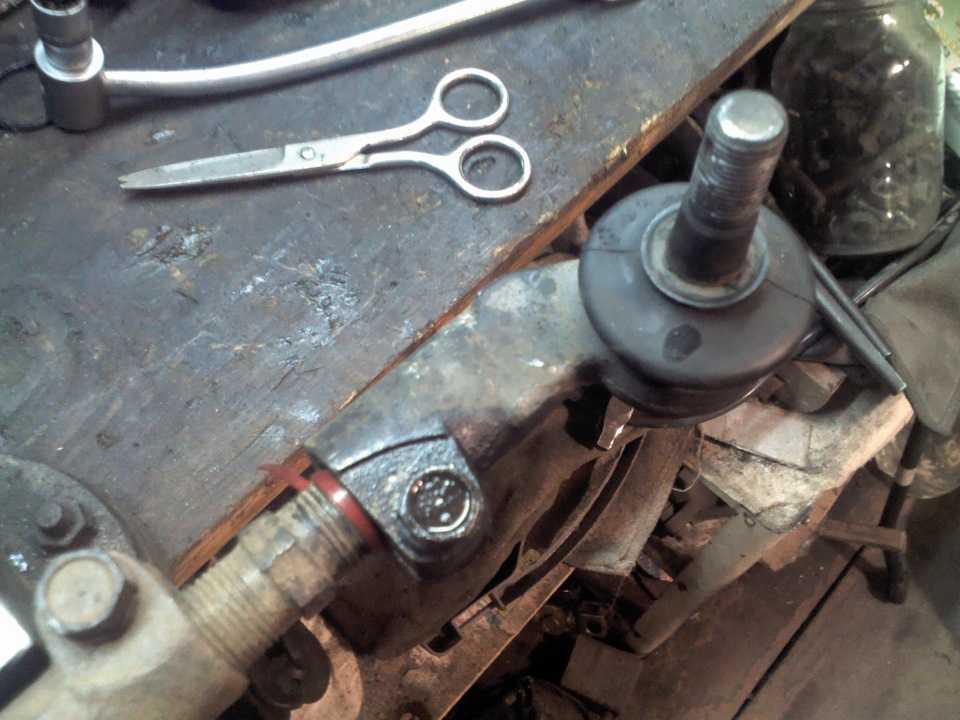

  1. Выпрессовываем пальцы наконечников рулевых тяг из поворотных рычагов (см. « Снятие наконечника рулевой тяги »)
  2. Ключом «на 10» отворачиваем болт «массового» провода и отсоединяем провод,
  3. Головкой «на 13» отворачиваем гайки левого хомута крепления рулевого механизма к опоре рулевого механизма
  4. Аналогично отворачиваем гайки правого крепления
  5. Снимаем левый хомут и правый
  6. Удерживая накидным ключом «на 13» болт левого крепления опоры рулевого механизма к подрамнику силового агрегата, головкой той же размерности отварачиваем гайку.
  7. Отворачиваем гайку второго болта левого крепления опоры рулевого механизма и, вращая рулевое колесо, перемещаем рейку с тягами вправо.
  8. Теперь пыльник не мешает вынуть болты
  9. Аналогично отсоединяем болты правого крепления
  10. Сдвигаем опору рулевого механизма к левому борту автомобиля и снимаем её
  11. Сдвигаем рулевой механизм вперед так, чтобы приводная шестерня вышла из вилки промежуточного карданного вала и из отверстия в щитке передка
  12. Вынимаем рулевой механизм из пространства между подрамником и щитком передка в сторону левого борта автомобиля
  13. Регулировка зазора между шестерней и рейкой производится при появлении стука в процессе эксплуатации после снятия рулевого механизма либо после демонтажа опоры рулевого механизма.

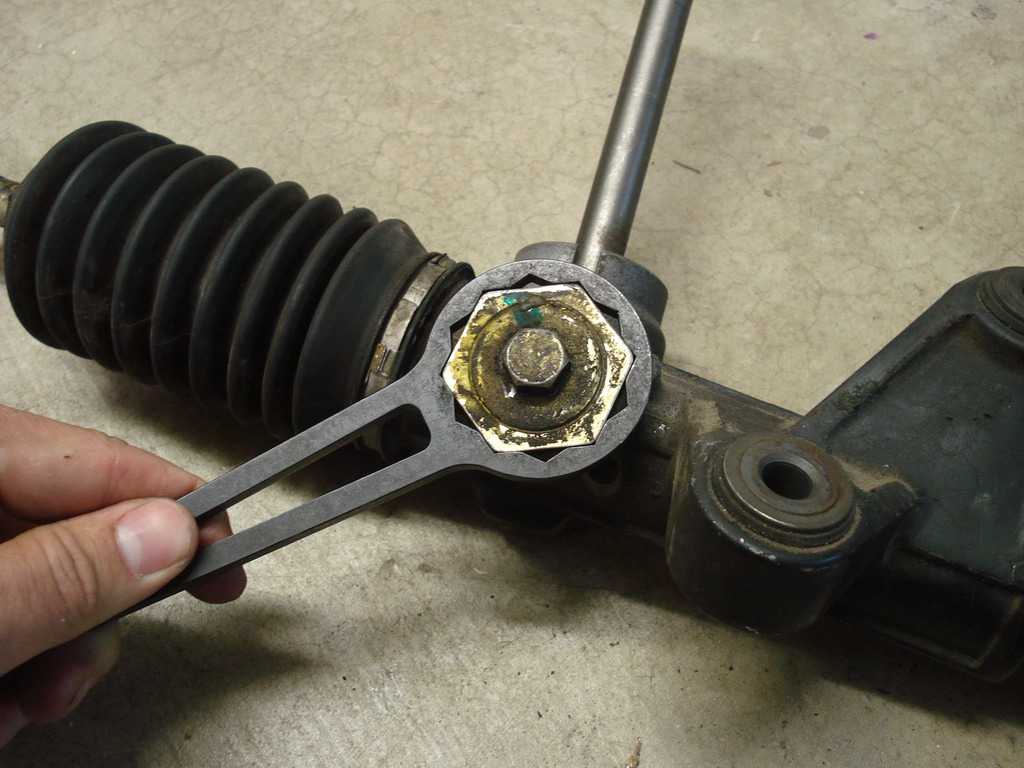

  14. Восьмигранным ключом «на 17» затягиваем гайку моментом 1,12-1,32 кгс·м наносим на картер рулевого механизма риску и отпускаем гайку упора на два деления (24º), чем обеспечивается зазор 0,12 мм между гайкой и упором рейки.
  15. Проверяем лёгкость перемещения рейки, отсутствие стуков и заеданий.
  16. Закерниваем гайку упора в двух противолежащих точках путём обмятия резьбы картера без воздействия на гайку
