Как отрегулировать клапана ваз 2106 видео: Регулировка клапанов ВАЗ 2106, порядок проведения

Инструкция по регулировке зазоров клапанов

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Если этого не делать, то со временем некоторые клапана могут быть зажаты, или же наоборот зазор будет великоват и они будут стучать. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения для выполнения этой работы с ВАЗ 2106.

1. Рожковый ключ на 13
2. Ключ на 17 рожковый
3. Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм
4. А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной. Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

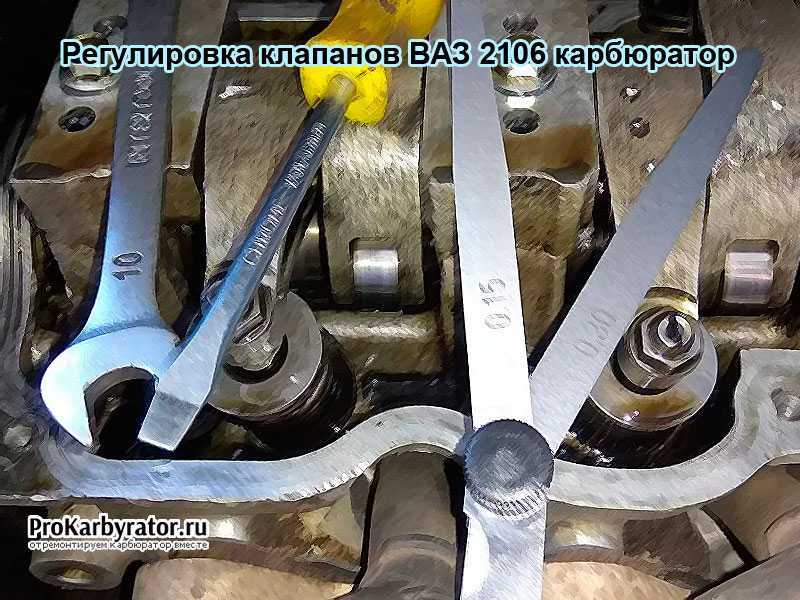

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки зазор может уменьшиться, так что проверьте зазор после закручивания гайки и  при необходимости отрегулируйте заново.

Остальные клапан регулируются точно также, но в строго определенной последовательности, о чем подробно напишу ниже.

Порядок регулировки зазоров клапанов на ВАЗ 2106

Клапана регулируются в строго определенной последовательности, как уже было сказано выше. Ниже будут представлены данные о том, насколько нужно провернуть коленвал ( в градусах) для регулировки того или иного клапана:

1. Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
2. Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапана.
3. Поворот на 360 градусов — 1-ый и 3-ий клапана
4. Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.

Для удобства можно нанести на шкив коленвала свои метки, то есть поделить его на две части, сделав еще одну отметину напротив заводской.

Есть еще один способ, чтобы проверить угол поворота вала. Можно снять крышку трамблера и регулировать клапана по приведенным выше данным, только каждые следующие два клапана регулируются не после 180 градусов поворота бегунка, а после 90, то есть 1/4 оборота. Метку можно сделать на корпусе трамблера свою.

После выполнения данной процедуры обслуживания ВАЗ 2106, устанавливаем на место все снятые детали в порядке, обратном снятию. Если будут вопросы, спрашивайте ниже в комментариях, может помогу чем!

Регулировка клапанов на ВАЗ 2106 с помощью рейки своими руками (видео) — Самостоятельный ремонт авто

Обратить внимание на работу клапанов в автомобиле нужно в случае появления характерного стука во время работы двигателя, при заметном падении его мощности, увеличении расхода топлива, а также при нестабильной работе холостого хода. По причине некоторых конструктивных особенностей газораспределительной системы автомобиля, в обслуживании он нуждается примерно каждые полгода. Для многих автомобилистов регулировка клапанов ВАЗ 2106 своими руками стала привычной процедурой, даже еще и потому, что эта работа не отличается особенной сложностью.

Для чего нужна регулировка клапанов

Если внимательно рассмотреть систему клапанов «шестерки», ее исполнение условно можно сравнить со схемой коромысла. Вращаясь, распредвал нажимает своим кулачком на одну сторону коромысла, поднимает его, второй же край, находящийся на верхней части клапана, опускает коромысло, при этом открываются пути для впрыска топливной смеси либо для удаления газов.

Между рассматриваемыми деталями необходимо обеспечить определенный зазор. Открывание клапана происходит на показатель, обеспечивающий корректное функционирование мотора.

Полезный совет

При слишком малом зазоре происходит неполное закрывание клапанов, что становится причиной уменьшения мощности мотора, влечет за собой чрезмерный расход топлива и выход из строя самих клапанов. Кроме того, по причине несоответствия зазоров нормативным показателям увеличивается шумообразование двигателя, деформируются штоки, соответственно зазор недозакрывания самого клапана увеличивается еще больше.

Сгорающее в моторе топливо приводит к нагреву всех его деталей, включая механизм газораспределения. По причине нагрева уменьшаются и рассмотренные выше зазоры клапанов. По замыслу разработчиков показатель температурных зазоров для мотора ВАЗ 2106 должен иметь значение 0,15 мм.

В исходном не разогретом состоянии зазоры между деталями в механизме газораспределения увеличены максимально, поэтому при пуске мотора и еще на протяжении несколько последующих секунд слышится шум от ударов коромысел и штоков. По мере нагрева двигателя шум уменьшается.

Регулировка клапанов двигателя

Регулировка проводится на не разогретом двигателе, температура которого составляет 20-25°С. Автомобиль нужно установить на ровной площадке, если это гараж, нужно позаботиться о хорошем освещении.

Для работы потребуется:

• Прямая отвертка;
• Набор гаечных ключей;
• Ключ, которым можно было бы провернуть вал;
• Щуп, служащий прибором измерения для контроля над определением правильного значения зазора.

Порядок регулировки клапанов ВАЗ 2106

1. В самом начале разбирается газораспределительный механизм – этими действиями будет открыт доступ к настройке и регулированию деталей. С этой целью снимается воздушный фильтр.

2. Следующий шаг – снятие крышки клапанов, что позволит увидеть корпус распредвала и другие внутренние детали.

3. Проворачивается коленвал, чтобы совпали метки шкива и крышки переднего сальника. Когда вал находится в таком положении, происходит начало такта сжатия в четвертом цилиндре.

4. Проводится проверка зазора: для этого используется щуп 0,15 мм, вхождение которого должно сопровождаться определенным усилием. Регулирование зазора требуется в случае слишком легкого прохождения щупа в зазор, либо же, если он не проходит совсем.

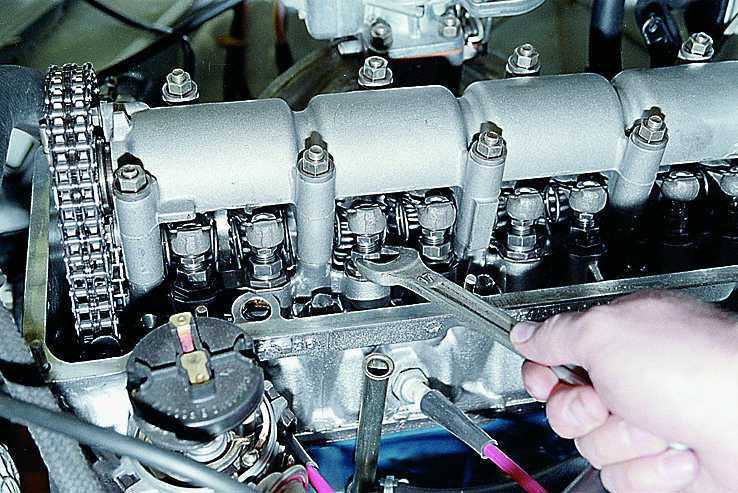

5. Гаечным ключом «14» удерживается регулировочный болт, а с помощью ключа «17» ослабляется контргайка. Поворотом болта устанавливается нужный зазор, болт фиксируется контргайкой. После выполнения этих действий проводится контрольный замер щупом.

Чтобы отрегулировать клапаны можно было максимально корректно, нужно следовать определенному порядку действий:

• Регулируются клапаны №6 и №8, на пол-оборота проворачивается коленвал;
• Аналогичная операция проводится с клапанами №4 и №7, поворот вала;
• Клапаны №1 и №3, поворот вала;
• В завершении выставляется зазор клапанов № 5 и №2.

После этих действий выполняется несколько полных поворотов валом, делается контрольная проверка зазоров щупом, собираются все снятые прежде детали.

На деле удалось убедиться, что регулировка щупом не представляет особой сложности, по сути, делаются повороты валом и регулируются болты. Но этот способ откровенно неточен по причине имеющегося износа в местах соприкосновения кулачка с коромыслом.

Указанный выше недостаток отсутствует, если регулирование зазоров выполняется при помощи индикатора и регулировочной рейки.

Регулирование зазоров клапанов при помощи регулирующей рейки

1. Как и в вышеописанном случае, автомобиль должен быть установлен на ровную площадку. Этот второй способ регулировки позволит добиться большей точности при выполнении работ. Используются те же инструменты, и выполняются аналогичные действия по снятию фильтра.

2. После совмещения меток шкива и крышки сальника, устанавливается рейка, тремя болтами прикрепляемая к корпусу распредвала.

3. Далее, в имеющееся на рейке гнездо выполняется установка стрелочного индикатора, его шкала устанавливается на ноль.

4. Измеряется имеющийся зазор, и в случае необходимости – регулируется подобно методике регулирования щупом. Регулировка выполняется по схеме, рассмотренной в первом случае.

В результате, правильно отрегулированные клапана повлияют на снижения потребления топлива, увеличится мощность двигателя, стабилизируется его работа и снизится шумообразование.

Ниже вы можете просмотреть видео о том, как самостоятельно отрегулировать клапана на ваз-2106.

Руководство по регулировке клапанов на ВАЗ 2110-2115

Содержание

• Необходимые инструменты и приспособления для регулировки зазоров клапанов на ВАЗ 2110-2115
• Видеоинструкция и пошаговое руководство
• Порядок работы и инструкция с фотографиями

Если вы являетесь обладателем ВАЗ 2110-2115 с обычным 8-клапанным двигателем, то наверняка знаете о такой процедуре, как регулировка тепловых зазоров клапанов. Конечно, если у вас 16-клапанный двигатель, то в этом нет необходимости, так как у вас установлены гидрокомпенсаторы и никаких регулировок не производится.

Итак, для обычных двигателей внутреннего сгорания, мало чем отличающихся от ВАЗ 2108, данная процедура проводится не так часто. После покупки нового автомобиля без него можно проехать около 100 км, но это не всегда возможно и не каждому владельцу так везет. Этот вид обслуживания ВАЗ 000 можно выполнить как на СТО, заплатив за работу определенную цену, так и самостоятельно, разобравшись в этой работе. Если вы делаете это впервые, руководство ниже поможет вам в этом.

Необходимые инструменты и приспособления для регулировки зазоров клапанов на ВАЗ 2110-2115

1. Ключ на 10 для снятия клапанной крышки и отсоединения троса педали газа
2. Отвертка крестовая и плоская
3. Набор щупов от 0,01 до 1 мм
4. Специальное приспособление (рейка) для утопления и фиксации толкателей клапанов
5. Пинцет или длинногубцы
6. Набор прокладок или необходимое количество (будет понятно после измерения зазоров)

Видеоинструкция и пошаговое руководство

Для тех, кто привык все смотреть в видеоотчетах, я сделал специальное видео. Он был вставлен с моего канала YouTube, поэтому, если у вас есть какие-либо вопросы, обращайтесь в комментарии под видео.

Регулировка клапанов на ВАЗ 2110, 2114, Калина, Гранта, 2109, 2108

Смотреть это видео на ютубе

Ну и ниже, если обзор недоступен, фотоотчет и текстовая презентация всего необходимого информация будет представлена.

Заказ-наряд и руководство с фотографиями

Итак, прежде чем приступать, нам необходимо установить коленвал и распредвал двигателя по меткам ГРМ. Подробнее об этой процедуре написано здесь.

Затем снимаем полностью клапанную крышку с двигателя, после чего можно установить рейку и зафиксировать ее на шпильках самой крышки, как наглядно показано на фото ниже: шайбы, так как предварительно необходимо проверить тепловые зазоры между кулачками распределительных валов и регулировочными шайбами. И делается это в следующей последовательности:

• Когда находим коленвал и распредвал, проверяем зазоры в тех клапанах, кулачки которых направлены вверх, по меткам. Это будут клапаны 1, 2, 3 и 5.
• Остальные 4,6,7 и 8 клапаны регулируются после проворачивания коленчатого вала на один оборот

Номинальный зазор для впускного клапана будет 0,2 мм, а для выпускного клапана 0,35. Допустимая погрешность 0,05 мм. Вставляем щуп нужной толщины между шайбой и кулачком, как показано на картинке:

Если он отличается от вышеуказанных данных, то необходимо его отрегулировать, купив шайбу подходящего размера. То есть, если вместо 0,20 будет 0,30, то нужно поставить шайбу толщиной на 0,10 толще той, что установлена ​​(на ней нанесен размер). Ну, думаю, смысл ясен.

Снять шайбу довольно просто, если вы используете устройство, показанное на рисунке, используйте рычаг, чтобы протолкнуть нужный клапан до упора вниз:

А в это время вставляем фиксатор (упор) между стенкой толкателя и распредвалом:

После этого с помощью пинцета или длинногубцев можно без проблем снять шайбу:

Затем все делается как описано выше. Замеряются остальные зазоры и подбираются необходимые по толщине регулировочные шайбы клапанов. Строго — регулировка тепловых зазоров только на холодном двигателе, не более 20 градусов, иначе вся работа может оказаться напрасной!
