Как снять магнитолу в ШевролеРассмотрим, как снять штатную магнитолу на Шевроле Лачетти.
Демонтировать магнитолу этого автомобиля достаточно несложно и реально сделать это своими руками. Обязательно необходимо перед тем как снять магнитолу на Шевроле Лачетти обесточить автомобиль, отсоединив отрицательную клему от аккумуляторной батареи.
Демонтаж начинается сверху панели, выполненной из мягкого материала.

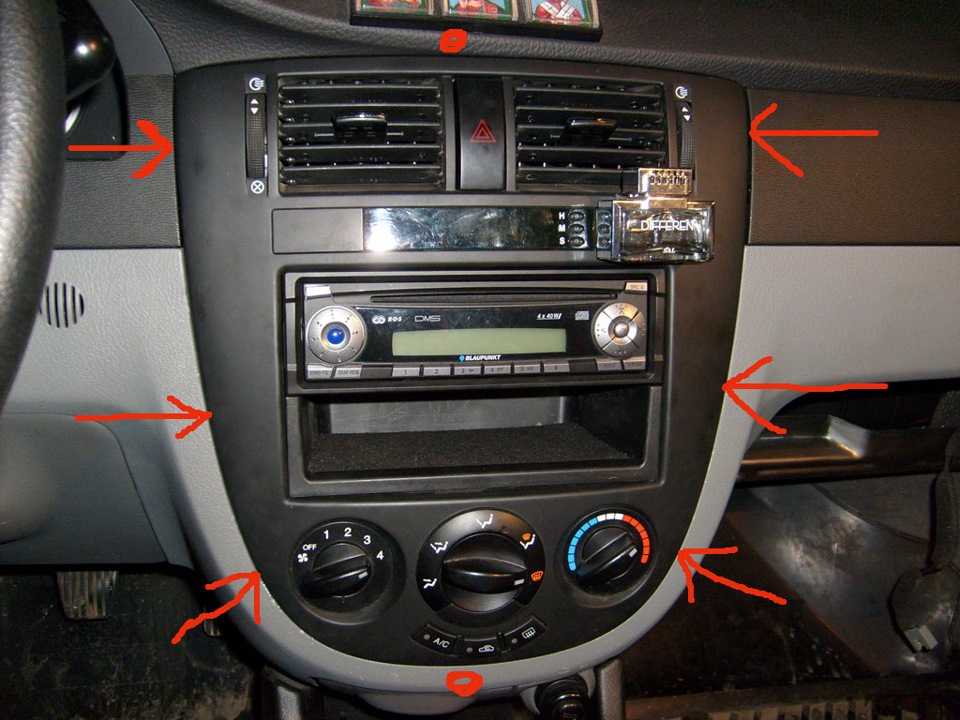

Необходимо поддеть панель магнитолы с помощью пластикового съемника, чтобы не поцарапать пластик, или широкой плоской отверткой. Устанавливаем съемник под углом 45˚, подцепляем корпус магнитолы и вытягиваем верхнюю часть на себя. Теперь пальцами, движением сверху-вниз, отщелкиваем полностью. Теперь необходимо извлечь кнопу аварийной остановки и разъединить ее разъем. Проверяем наличие пистонов, если они остались на панели или в отверстии, их необходимо снять и отложить в сторону.
Под панелью видны винты кронштейна, крепящего магнитолу, с помощью крестовой отвертки откручиваем винты справа, чтобы не мешал руль, снимаем кронштейн и извлекаем магнитолу. Отсоединяем контакты, предварительно их промаркировав, что поможет при обратной сборке. Сборка или установка новой магнитолы осуществляется в обратной последовательности.
Следует иметь в виду, что в некоторых версиях Лачетти, в том числе хетчбек, магнитолу можно выдавить изнутри с места посадки, если предварительно демонтировать бардачок.
Шевроле Круз
Перед тем как снять магнитолу на шевроле Круз, необходимо выполнить первый и главный шаг – отсоединение провода от минусовой клеммы АКБ. Далее, аккуратно отсоединяем облицовку на торпедо, отвернув винты и отсоединив защелки.
Отворачиваем винты удерживающие магнитолу, в задней части находим разъем со штекером и обязательно разъединяем его. Если на магнитоле есть дисплей, его необходимо отвернуть, а впоследствии присоединить к новой.
В некоторых версиях Шевроле Круз процесс снятия отличается. По периметру передней панели расположены накладные планки, их необходимо подцепить отверткой или пластиковым съемником и аккуратно снять. Далее извлекаем планки вокруг зоны климат-контроля и коробки передач. На подиуме коробки передач имеются винты, крепящие блок управления климат-контроля, отворачиваем их. Очень осторожно снимаем блок, стараясь не повредить провода.
Следующий шаг – отворачиваем винты, крепящие переднюю панель, снимаем ее.
Далее необходимо снять защелки фиксаторов магнитолы, расположенные в специальных щелях на глубине 3 – 4 см, для этого воспользуемся специальными ключами из комплекта, а при их отсутствии, потребуется их сделать самостоятельно. Вводим ключи в щели и снимаем фиксаторы. С помощью отвертки снимаем дисплей, обязательно отключив его от питания. Отворачиваем винты из направляющих и снимаем магнитолу. Так извлекают магнитолу в Шевроле Круз.
Шевроле Авео
Для того, чтобы снять магнитолу на Шевроле Авео, потребуются крестовая отвертка и плоский инструмент, это может быть или маленький пинцет или специальный плоский крючок. Перед тем как снять магнитолу на Шевроле Авео, снимаем провод с отрицательной клемы АКБ. Аккуратно подсовываем пинцет под пластиковую накладку внизу (фото ), которая крепится на четырех зажимах. Также аккуратно извлекаем, отщелкивая два зажима. Тоже проделываем вверху, снимаем накладку. Панель магнитолы крепится на четырех винтах, отворачиваем их, аккуратно извлекаем магнитолу.
Снимаем синие разъемы питания, для этого вытягиваем их вверх, нажимаем на лепесток. Извлекаем из гнезда антенну. Магнитола извлечена.
Шевроле Каптива
Последовательность снятия магнитолы на Шевроле Каптива аналогична операциям для Авео:
Первым шагом отсоединяем минусовой провод от клеммы АКБ. С помощью плоского пинцета или крючка извлекаем панель возле магнитолы, начиная снизу, отщелкнув два зажима. Затем снимаем зажимы вверху. Отворачиваем четыре винта крепления магнитолы, достаем ее. Снимаем разъемы и полностью извлекаем.
Аналогичная последовательность действий выполняется при снятии магнитолы в Шевроле Эпика и Резо, только для Эпика есть одна особенность – накладка панели извлекается вместе с дефлекторами.
Замена штатной магнитолы Шевроле Лачетти
В зависимости от комплектации на Chevrolet Lacetti может быть установлена неплохая на то время штатная магнитола Blaupunkt.

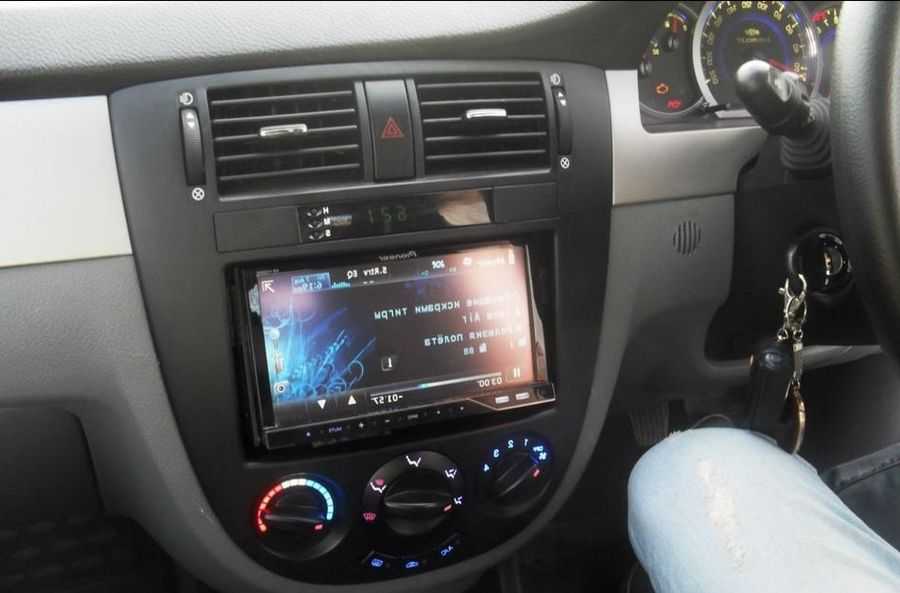

Но сегодня появились бюджетные варианты с гораздо более мощным функционалом, лучше по качеству звучания даже на штатных динамиках.
Кроме того, если появится необходимость установить дополнительные акустический системы, то штатная магнитола без установки дополнительных устройств просто не позволит этого сделать. Поэтому разберемся как правильно и быстро заменить штатный Blaupunkt на что-то более подходящее.
Некоторые тонкости замены и выбора магнитолы для ЛачеттиПолучаса вполне достаточно, чтобы без спешки, аккуратно и ничего не перепутав, заменить штатную магнитолу на новую. Перед покупкой новой системы, правда стоит уточнить ее параметры и тип разъемов на задней панели. Так, в Шевроле Лачетти с завода стоит проигрыватель размером в 1 DIN с разъемами на задней панели типа ISO. Еще нужно обратить внимание на тип разъема для внешней антенны.
Большинство производителей предлагают комплект переходников в комплекте, поэтому даже стандарты Pioneer или JVC не станут преградой для установки.
Хорошо, если в новом устройстве будет разъем USB для подключения внешних источников информации, Bluetooth, при этом наличие привода CD/DVD, как показывает практика, вовсе не обязательно.
Меняем магнитолу на Chevrolet Lacetti за полчасаДля того чтобы работа прошла быстро и без лишних проблем, нам понадобится самый простой инструмент. Желательно иметь набор бит для отвертки, пластиковый шпатель. Возможно, понадобится дрель для высверливания новых отверстий в кронштейнах для совпадения с отверстиями в новой магнитоле. Пожалуй, это все. И еще.
Нельзя пренебрегать элементарными правилами работы с электрооборудованием: обязательно перед началом работы снимаем минусовую клемму с аккумулятора.
Если этого не сделать, есть вероятность по неаккуратности замкнуть плюс плафона бардачка на массу.
Ничего особо страшного не случится, просто сгорит предохранитель FOG-15A, на фото он выделен.
Сгоревший предохранитель отличается от рабочих даже внешне, поэтому определить его можно будет даже без тестера.
В первую очередь, снимем бардачок. В принципе, снять магнитолу с панели Лачетти можно и без этого, но со снятием бардачка работа будет выполнена быстрее и удобнее. Открываем бардачок и выкручиваем три самореза сверху.
Два таких же самореза прикручены снизу.
Аккуратно вынимаем бардачок из передней панели, не забыв отключить два клеммника — один на плафон, второй на кнопку авто включения.
Вот зачем мы снимали бардачок. Это трос привода заслонки, который нужно снять. Чтобы это сделать, отщелкиваем черный кронштейн 1, затем сбрасываем наконечник троса 2 с рычага заслонки печки.
Второй трос находится с противоположной стороны передней консоли в месте, указанном стрелкой.
Точно так же снимаем кронштейн, потянув его вверх, точно так же сбрасываем наконечник троса.
Пластиковым шпателем или тупым столовым ножом поддеваем кнопку включения аварийной сигнализации и вынимаем ее из гнезда.
Отключаем разъем.
По похожему принципу отсоединяем пластиковую накладку передней консоли. Защелки установлены в местах, указанных стрелками.
Не теряем металлические упругие фиксаторы, которые надеты на пластиковые штыри.
Тянем накладку консоли на себя.
Отключаем все клеммы с панели консоли, перепутать их невозможно, они все разного размера.
Теперь можно полностью снять панель консоли, чтобы не мешала разбираться с магнитолой.
На месте бортового компьютера может быть полка для хранения мелочей, но делу это не мешает.
Откручиваем два винта крепления магнитолы.
Вынимаем магнитолу из гнезда, находим на тыльной стороне резиновый демпфер.
Он нужен для того, чтобы гасить вибрации от кузова. В случае, если вместо бортового компьютера установлена полка, то резиновый демпфер можно просто снять, магнитола ляжет на нее без последствий.
Пользуясь случаем, чистим и продуваем воздуховоды.
Откручиваем по два винта с каждой стороны магнитолы и снимаем кронштейны.
В случае, если крепежные отверстия кронштейнов и новой магнитолы не совпадают, придется сверлить в кронштейнах отверстия.
Подключаем магнитолу с помощью штатных контактных колодок ISO или используем переходники из комплекта.
Ставим новую магнитолу на место и прикручиваем винтами кронштейны к консоли.
Собираем все в обратном порядке, набрасываем минусовую клемму на аккумулятор и проверяем работу новой магнитолы.
2006 Nubira-Lacetti ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
2006 Nubira-Lacetti ТЕХОБСЛУЖИВАНИЕ И РЕМОНТНубира-Лачетти | ||||||||
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ
Центральный молдинг (седан)
Процедура удаления
- Отсоедините кабель управления режимами от дверцы режимов.
- Снимите центральный молдинг.
- Отсоедините электрический разъем.
Процедура установки
- Подсоедините кабель управления режимами от дверцы режимов.
- Подсоедините электрический разъем.
- Установите центральный молдинг.
Центральный молдинг (Hatchback, S/Wagon)
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Подденьте центральный молдинг.
- Отсоедините кабель управления режимами от дверцы режимов.
- Отсоедините электрический разъем.
- Снимите центральный молдинг.
Процедура установки
- Подсоедините кабель управления режимами от дверцы режимов.
- Подсоедините электрический разъем.
- Установите центральный молдинг.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Панель отделки комбинации приборов (седан)
Процедура удаления
- Снимите винты и снимите панель отделки комбинации приборов.
- Отсоедините электрические разъемы.
Процедура установки
- Подсоедините электрические разъемы.
- Установите панель отделки комбинации приборов с помощью винтов.
Панель отделки комбинации приборов (Hatchback, S/Wagon)
Процедура удаления
- Снимите винты и снимите панель отделки комбинации приборов.
Процедура установки
- Установите винты и панель отделки комбинации приборов.
Декоративный молдинг
Процедура удаления
- Снимите перчаточный ящик.
- Снимите винты и декоративный молдинг.
Процедура установки
- Установите декоративный молдинг с помощью винтов.
- Установите перчаточный ящик.
Затяните винт декоративной накладки до 2 Н•м (18 фунт-дюймов).
Пепельница
Процедура удаления
- Снимите центральный молдинг приборной панели.
- Снимите винты и корпус пепельницы.
Процедура установки
- Установите корпус пепельницы с помощью винтов.
- Установить центральный молдинг приборной панели.
Прикуриватель
Процедура удаления
- Снимите центральный молдинг приборной панели.
- Отсоедините электрический разъем прикуривателя и лампы пепельницы.
- Снимите корпус прикуривателя с панели приборов.
Процедура установки
- Установите корпус прикуривателя на панель приборов.
- Установите прикуриватель в корпус прикуривателя.
- Соедините электрический разъем прикуривателя и лампы пепельницы.
- Установить центральный молдинг приборной панели.
Перчаточный ящик
Процедура удаления
- Снимите винты и перчаточный ящик.
Процедура установки
- Установите перчаточный ящик с помощью винтов.
Депозитная ячейка (седан)
Процедура удаления
- Снимите перчаточный ящик.
Процедура установки
- Установите сейф с помощью винтов.
- Установить перчаточный ящик.
Цифровые часы (седан)
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите центральный молдинг.
- Отсоедините электрический разъем.
- Снимите винты и цифровые часы.
Процедура установки
- Установите цифровые часы с помощью винтов.
- Подсоедините электрический разъем.
- Установить центральный молдинг.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Цифровые часы (Hatchback, S/Wagon)
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите центральную верхнюю крышку панели приборов.
- Снимите винты и часы.
Процедура установки
- Установите часы с помощью винтов.
- Установите центральную верхнюю крышку приборной панели.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Затяните винты часов до 3 Н•м (27 фунт-дюйм).
Комбинация приборов
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите панель отделки комбинации приборов.
- Снимите винты и комбинацию приборов.
- Отсоедините электрические разъемы.
Процедура установки
- Подсоедините электрические разъемы.
- Установите комбинацию приборов с помощью винтов.
- Установите панель отделки комбинации приборов.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Затяните винт комбинации приборов до 4 Н•м (35 фунт-дюйм).
Выключатель затемнения комбинации приборов
Процедура удаления
- Снимите переключатель затемнения комбинации приборов в сборе.
- Отсоедините электрические разъемы.
Процедура установки
- Подсоедините электрические разъемы.
- Установите узел переключателя затемнения комбинации приборов.
Индикаторы комбинации приборов
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите комбинацию приборов. См. «Комбинация приборов» в этой секции.
- Извлеките неисправную лампу из задней части комбинации приборов.
Процедура установки
- Установите новую лампу.
- Установите комбинацию приборов. См. «Комбинация приборов» в этой секции.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Приборная панель
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите напольную консоль. См. Раздел 9G, Внутренняя отделка.
- Снимите солнечный датчик. См. Раздел 7D, Автоматический контроль температуры, система отопления, вентиляции и кондиционирования воздуха.
- Извлеките стереокассету AM/FM-радио. См. Раздел 9F, Аудиосистемы.
- Снимите центральный молдинг.
- Снимите узел переключателя затемнения комбинации приборов.
- Снимите панель отделки комбинации приборов. См. раздел «Облицовочная панель комбинации приборов». в этой секции.
- Снимите комбинацию приборов. См. «Комбинация приборов» в этой секции.
- Снимите перчаточный ящик и корпус перчаточного ящика. См. «Перчаточный ящик» в этой секции.
- Снимите коленный валик. См. Раздел 9G, Внутренняя отделка.
- Снимите винты и боковые крышки приборной панели.
- Снимите винт и блок предохранителей панели приборов.
- Снимите гайки и болты крепления рулевой колонки.
- Отсоедините электрический разъем рулевой колонки.
- Опустите рулевую колонку.
- Снимите болты и винты.
- Снимите соединительные детали.
- Выверните болт, крепящий среднюю часть панели приборов к кузову.
- Выверните винты панели приборов за распоркой перчаточного ящика.
- Снимите болты, крепящие боковые стороны приборной панели к кузову.
- Отсоедините электрические разъемы панели приборов.
- Снимите панель приборов.
Процедура установки
- Установите приборную панель в автомобиле.
- Подсоедините электрические разъемы панели приборов.
- Установите болты, которыми боковые панели приборной панели крепятся к кузову.
- Установите винты панели приборов за распорку перчаточного ящика.
- Установите болт, крепящий среднюю часть панели приборов к кузову.
- Установите соединительные детали с помощью болтов и винтов.
- Поднимите рулевую колонку.
- Подсоедините электрический разъем рулевой колонки.
- Установите гайки и болты крепления рулевой колонки.
- Установите блок предохранителей панели приборов с помощью винта.
- Установите боковые крышки приборной панели с помощью винтов.
- Установите коленный валик. См. Раздел 9G, Внутренняя отделка.
- Установите перчаточный ящик и корпус перчаточного ящика. См. «Перчаточный ящик» в этой секции.
- Установите комбинацию приборов. См. «Комбинация приборов» в этой секции.
- Установите панель отделки комбинации приборов. См. раздел «Облицовочная панель комбинации приборов». в этой секции.
- Установите узел переключателя затемнения комбинации приборов.
- Установите стереофоническую кассету AM/FM-радио. См. Раздел 9F, Аудиосистемы. Установите центральный молдинг.
- Установить солнечный датчик. См. Раздел 7D, Автоматический контроль температуры, система отопления, вентиляции и кондиционирования воздуха.
- Установите напольную консоль. См. Раздел 9G, Внутренняя отделка.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Разнородные металлы при непосредственном контакте друг с другом могут быстро подвергаться коррозии. Обязательно используйте правильные крепежные детали, чтобы предотвратить преждевременную коррозию.
Затяните болты крепления приборной панели к кузову моментом 22 Н•м (16 фунто-футов).
Затяните болты крепления приборной панели к кузову моментом 22 Н•м (16 фунто-футов).
Затяните болты соединительных деталей моментом 22 Н•м (16 фунто-футов).
Затяните гайки рулевой колонки моментом 22 Н•м (16 фунто-футов).
Затяните болты рулевой колонки моментом 22 Н•м (16 фунто-футов).
См. Раздел 9G, Внутренняя отделка. Модуль звукового сигнала
(показан левый руль, правый руль аналогичен)
Процедура удаления
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите панель отделки коленного валика под рулевой колонкой.
- Отсоедините электрический разъем.
- Снимите винты и модуль звукового сигнала.
Процедура установки
- Установите модуль звуковой сигнализации с помощью винтов.
- Подсоедините электрический разъем.
- Установите панель отделки коленного валика под рулевой колонкой.
- Подсоедините отрицательный кабель аккумуляторной батареи.
Затяните винты модуля звуковой сигнализации с усилием 4 Н•м (35 фунт-дюйм).
| © Copyright General Motors Daewoo Europe. Все права защищены |
Как снять магнитолу FHX-720bt на Chevrolet Silverado 1999-2007 (1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)
Найдите защелку капота между решеткой радиатора и капотом, прямо над логотипом «GMC» в передней части автомобиля.
Поднимите защелку, затем поднимите капот.
Редактировать
org/HowToDirection»>Найдите аккумулятор в передней части моторного отсека рядом с фарой со стороны водителя.
Снимите черную отрицательную клемму с помощью гнезда 5/16 дюйма или с помощью гаечного ключа 5/16 дюйма.
БУДЬТЕ ОСТОРОЖНЫ. НЕ ПЕРЕСЕКАЙТЕ ПОЛОЖИТЕЛЬНЫЕ И ОТРИЦАТЕЛЬНЫЕ ПРОВОДА.
Редактировать
org/HowToDirection»>Крепко возьмитесь за верхнюю часть панели приборов и потяните ее на себя.
После того, как он будет снят с зажимов, потяните его вверх, и отделка выйдет до конца.
Отложите накладку в сторону; вы готовы к следующему шагу.
Редактировать
Снимите переднюю панель с головного устройства.
org/HowToDirection»>Для этого потяните за левую и правую стороны, чтобы высвободить лицевую панель из зажимов.
После освобождения от зажимов отложите лицевую панель в сторону и перейдите к следующему шагу.
Редактировать
Поместите головное устройство лицевой стороной вниз, чтобы провода на задней панели были видны и были легче доступны.
