Гидроусилитель руля — относительно новое изобретение современного машиностроения, относительно другим вспомогательным механизмам. Поэтому сегодня только старый автопром можно встретить без ГУРа. Агрегат изначально ставился именно на грузовые автомобили, чтобы водителям грузовиков было проще управляться со сложноуправляемыми большегрузами. После того, как данный механизм прижился на тягачах, гидравлику стали обновлять на легковых автомобилях. Однако, даже сегодня можно встретить старые легковушки без усиленной гидравлики. Пятьдесят лет назад общественные нужды ставились выше личных, поэтому водители тягачей управлялись на работе со своими машинами проще, чем с личным автотранспортом. Разберемся поподробнее, какие функции выполняет ГУР?

• Первоочередная функция — уменьшение трудозатрат водителя. Грузовой автотранспорт работает на высоконагруженных участках, карьерах, выполняет дальние рейсы, работает в непростых погодных условиях. Наличие адекватно работающей гидравлики позволяет справляться со всеми трудностями дороги. Так как основная роль отводится работе ведущих колес, гидравлическая система стабилизирует работу основного механического узла, рулевой рейки, помогая преодолевать препятствия гораздо проще.
• Преодоление стабилизационного диссонанса — момента, когда колеса перестают поспевать за общей плавностью хода, становясь более «тугими», неповоротливыми. ГУР позволяет управлять автомобилем более плавно, без лишних резких движений рулем.
• Неровности дороги ощущаются более сглажено. Иными словами, оказывается небольшое влияние на жесткую подвеску Камаза. Данный эффект во-первых, создает ощущения сглаживания водителя от дороги, во-вторых уменьшает общую вибрацию механизмов.
• Дополнительный контроль стабилизации движения по дороге. Контролировать движение, конечно, должен водитель, однако если ведущее колесо попало в ямку, неожиданное резкое нарушение траектории при высокой скорости может привести к печальным последствиям. У грузовых автомобилей данный фактор усугубляется весом самого тягча, прицепа, груза (иногда даже с учетом перегруза).

Иными словами, помимо обеспечения более простого управления, гидравлическая система выполняет ряд дополнительных функций, приносящих водителю во время движения много пользы.

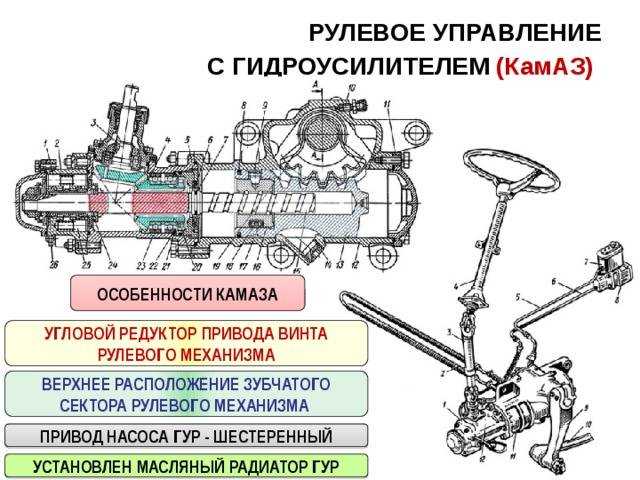

Составные части

Как все механизмы, ГУР нуждается в должном техническом обслуживании, своевременной диагностике, если необходимо, ремонте, замене комплектующих. Из каких составных частей собран гидроузел Камаза?

• Электроблок — мозги любой современной системы. Данный компонент является частью узлов более современных моделей 5320, 6520, основа системы заключается в передаче данных специальными датчиками, характеризующими работу высоконагруженного узла.

• Гидравлическая жидкость перетекает по патрубкам, трубкам, смазывая механизм. Без жидкости работа узла просто невозможна, именно поэтому ее уровень всегда нужно контролировать. Жидкость выполняет функцию переносчика давления гидроцилиндра насоса, является смазкой для элементов механизмов, позволяет избежать нежелательного трения.
• Система шлангов соединяет насос, гидроцилиндр, заполненный бачок, выполняя роль сообщающихся сосудов. Благодаря наличию смазки, детали могут работать с нужной амплитудой без трений.
• Внутри гидроцилиндра благодаря штоку и поршню создается нужное давление.
• Распределительный механизм распределяет жидкость ГУРа по всему агрегату, смазывая полости.
• Насос — важная деталь узла. Именно он осуществляет перекачку жидкости внутри системы. Насосы достаточно часто выходят из строя, являясь простым расходником.

Составные части гидравлической системы достаточно простые, немногочисленные, поэтому многие водители перебирают гидроусилитель самостоятельно. Первым этапом технического обслуживания становится прокачка.

Прокачка

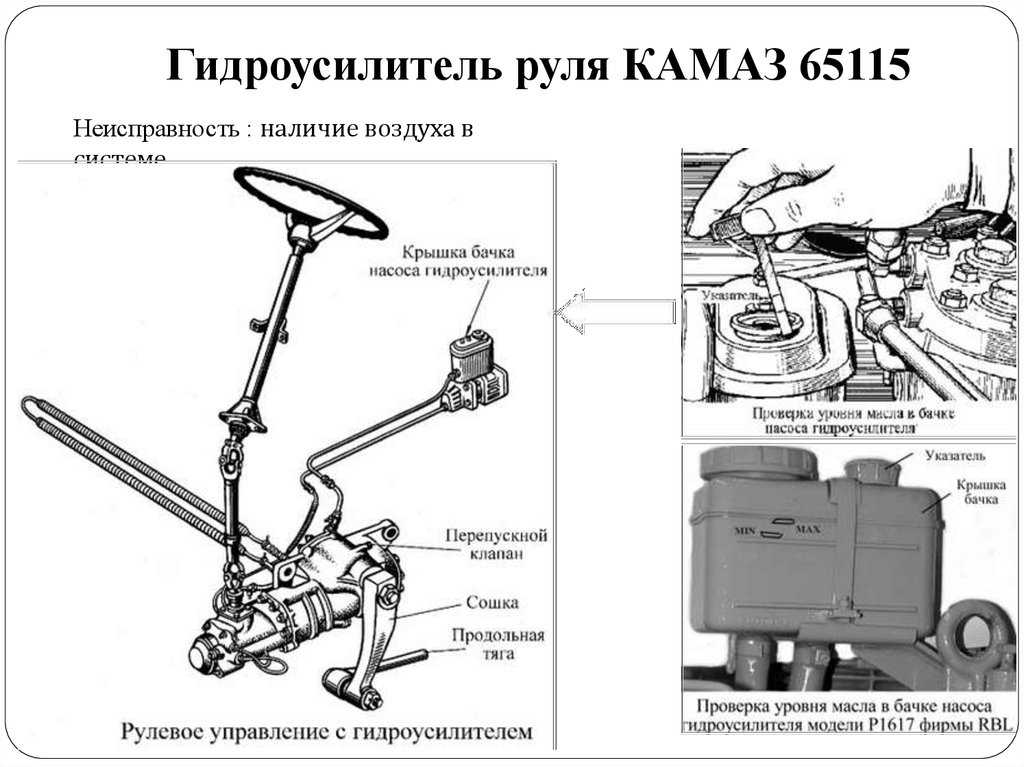

Внутри рабочей системы не должно быть воздуха. Его удаление называется прокачкой. Общую механизацию ГУРа можно определить наличием следующих систем:

• Самого механизма гидроусилителя.
• Вправо отходящей продольной тяги.
• Сошки.
• Масляного радиатора.
• Трубопроводов высокого, низкого давления масла.
• Насоса, примыкающего к расширительному бачку.

Основное условие работы — герметичность системы. Если появляется воздух, даже небольшая воздушная масса может попасть практически в любой из компонентов, блокируя его работу. Почему нарушается герметичность? Как правило, застои воздуха провоцируют разрыв масляного трубопровода, замена насоса, либо любой другой ремонт, нарушающий герметичность.

Порядок удаления воздуха

Прокачка системы — ответственный момент, который лучше доверить профессионалам. Однако, опытные водители зачастую предпочитают обслуживать гидроусилитель самостоятельно. Для таких «умельцев» существует определенный алгоритм действий, чтобы прокачать ГУР.

• Подвешивают передний мост, ведущие колеса не должны касаться земли. Либо продольная тяга отсоединяется от сошки управления, либо передние колеса поднимаются домкратом (отрыв обязателен).
• Снимается крышка заливной горловины бака насоса.
• С перепускного клапана рулевого механизма снимается резиновый колпачок, надевается сферическая головка клапана, надевается эластичный шланг, опускается вниз в бутылку, емкостью не менее пол литра. Сосуд заполняется маслом примерно наполовину. Рулевое колесо поворачивается до упора влево, перепускной клапан отводим на половину либо три четверти оборотов.
• Заливаем масло, пока уровень не стабилизируется. Запускается двигатель на минимальных оборотах, минимальной частотой вращения коленвала. Заливается масло, пока в системе не перестанут образовываться пузырьки.
• Перепускной клапан обратно заворачивается.
• Рулевое колесо поворачивается до упора вправо, потом обратно влево. Перепускной клапан также отворачивается наполовину (либо три четверти) оборотов, после чего следует снова посмотреть, выделяются ли пузырьки. После завершения выделения пузырьков, перепускной клапан также заворачивается.
• Операция повторяется несколько раз, пока масло не станет абсолютно чистым, безо всяких примесей воздуха. Если воздушные пузырьки еще остались, следует повторить процедуру дополнительно несколько раз. При совершении попыток нужно отслеживать уровень масла в бачке насоса, поддерживая между метками указанный уровень.
• После проведения процедуры двигатель выключается.
• Снимаем шланг со сферической головки перепускного клапана, фиксируется защитным колпачком. Проверяется уровень масла внутри бачка насоса, если уровень не соответствует необходимому, можно просто долить немного масла. Ввинчивается обратно крышка заливной горловины, устанавливается обратно продольная тяга.

Прежде чем прокачать гидроусилитель, можно осуществить визуальный осмотр, он всегда поможет водителю понять, нужно ли ремонтировать гидроусилитель. Поэтому крайне важно наблюдать постоянно за работой системы, прислушиваться к своим ощущениям. Вытекающее масло — первоочередной признак поломки. Помимо загрязнения окружающих деталей, масло — легко воспламеняемая жидкость, которая может спровоцировать пожар под капотом. Если стало трудно поворачивать руль, опять же, скорее всего масло по механизму распространилось неравномерно. Посторонние шумы, когда поворачивается руль, также служат признаком поломки.

Лишние колебания, толчки, отсутствие синхронизации между колесами и действиями водителям сразу сигнализируют — необходимо обращаться в сервисный центр.

Другие статьи

Смотреть

ещё

Расход топлива КАМАЗа

22.06.2019 22:55:00

Замена подшипников на КАМАЗе

21.06.2019 14:41:00

Продукция завода ЯМЗ

21.06.2019 11:27:00

Датчик контура КАМАЗа

21.06.2019 03:48:00

Какое масло заливают в ГУР КАМАЗа

21.06.2019 03:40:00

Сцепление автомобиля КАМАЗ

16.06.2019 23:05:00

Установка дисков сцепления в КАМАЗе

16.06.2019 17:41:00

Датчик гидромуфты КАМАЗа

10.06.2019 08:03:00

Подшипник рулевой колонки КАМАЗа

10. 06.2019 07:41:00

Где на КАМАЗе находится датчик скорости

09.06.2019 00:08:00

Аварийные датчики КАМАЗа

30.05.2019

Датчики распредвала КАМАЗа

30.05.2019

Датчик давления масла КАМАЗа 740

28.05.2019

Люфт ГУРа КАМАЗа

27.05.2019

Регулировка корзины сцепления КАМАЗа

27.05.2019

Где находится датчик температуры КАМАЗа

22.05.2019

Пневмогидроусилитель КАМАЗа

18.05.2019

Как прокачать ПГУ на КАМАЗе евро

15.05.2019

Схема ПГУ КАМАЗа

14.05.2019

Датчик электромуфты Камаза

09.05.2019

Смотреть

ещё

Возврат к списку

Как прокачать ГУР КАМАЗ | ГРУЗОВИК.

БИЗ

Аббревиатура ГУР обозначает систему гидроуправления руля. Это обязательный конструктивный узел любой модели автомобилей КАМАЗ. В случае отсутствия ГУР управлять автомобилем будет либо невозможно, либо крайне трудно. Эта система позволяет водителю легче осуществлять повороты рулевого колеса.

Основное предназначение ГУР — как можно большее снижение усилия, которое используется при поворачивании рулевого колеса во время управления и при осуществлении многих манёвров во время передвижения на низкой скорости.

Также ГУР усиливает возможное влияние на рулевое колесо в ситуации, когда авто едет на высокой скорости. В случае поломки этой системы водитель будет вынужден приложить намного более значительные усилия, чтобы повернуть руль.

Во время заправки ГУРа КАМАЗа маслом и сразу по окончании ремонта каких-либо её неполадок требуется немедленно убрать содержащийся в ней воздух путём прокачивания данной системы. Как прокачать ГУР на КАМАЗе?



Правильная прокачка ГУР КАМАЗ осуществляется в следующем порядке:

1. Вывешивание переднего моста таким образом, чтобы избежать прикосновения колёс к земле. Путём применения домкрата подкладываются козелки под балку с обеих сторон. Недопустимо начинать прокачивание с колёсами, которые стоят на земле. Это возможно только после рассоединения сошки и продольной тяги. Первая является частью рулевой системы.
2. Снятие крышки горловины насосного бачка.
3. Снятие колпака из резины с клапана, относящегося к механизму руля, с надеванием на круглую клапанную головку шланга. Другой конец этого шланга опускается внутрь ёмкости сосуда, минимальный объём которого составляет пол-литра. Ёмкость необходимо наполнить маслом наполовину.
4. Открутить на 50-75% клапан руля.
5. Поворачивание рулевого колеса в левую сторону до достижения упора.
6. Заливание масла в насосный бак до уменьшения объёма.
7. Запустить мотор, затем на наименьшей возможной частоте коленвала вливать масло в насосный бачок, без доведения до уменьшения его содержания до момента прекращения выхода воздушных пузырей из шланга, который был установлен на клапан.
8. Завернуть вышеупомянутый клапан.
9. Поворот рулевого колеса в правую сторону, пока не будет достигнут упор, затем — в противоположную левую сторону до достижения аналогичной позиции. Потом следует держать вышеупомянутое колесо в такой позиции, отворачивая клапан на 50-75% оборота, после чего нужно будет опять отследить выделение воздушных пузырей. Когда прекратится их выход, следует завернуть вышеуказанный клапан.
10. Выполнить снова предыдущую манипуляцию минимум дважды. Итогом должен стать выход из клапана очищенного (не содержащего воздух) масла. Воздушные пузырьки продолжают выделяться, после чего манипуляция проводится ещё дважды. В это время требуется отслеживать содержание масла внутри насосного бачка с поддержкой его нормального значения.
11. Выключить мотор.
12. Снять шланг с круглой клапанной головки, установить на эту головку колпак, обеспечивающий её защиту. Снова оценить содержание масла внутри насосного бачка, а когда это необходимо — долить. Монтировать крышку горловины насосного бачка. В случае отсоединения продольной рулевой тяги требуется установка последней обратно.

Категории статей

Все статьи

Эксплуатация и ремонт

Обзор техники

Практические советы

Сервис и компоненты

Сравнение техники

Тест-драйвы

Пневмоусилитель автомобиля КАМАЗ

Пневмоусилитель крепится на картере сцепления с правой стороны силового агрегата. Корпус усилителя состоит из двух частей

Передняя 14 часть корпуса выполнена из алюминиевого сплава, задняя 16 из чугуна.

Между этими деталями установлена ​​прокладка, она же мембрана 9 размещенного сверху следящего устройства.

Следящее устройство обеспечивает автоматическое изменение давления воздуха на пневмопоршень 13 в зависимости от давления в гидромуфте.

К основным частям толкателя относятся поршень толкателя 6 с манжетой, впускной 11 и выпускной 12 клапаны (клапанный блок), мембрана 9 и пружины.

При отпущенной педали сцепления (сцепление включено) пневмопоршень 13 и поршень выключения сцепления 15 находятся в крайнем правом (переднем) положении (это положение пневмопоршень принимает под действием возвратной пружины).

Давление в полости перед поршнем и за поршнем соответствует атмосферному давлению.

Положение поршня 15 выключения сцепления определяется упором его толкателя в днище пневматического поршня.

В устройстве слежения выпускной клапан 12 открыт, а впускной клапан 11 закрыт.

При нажатии на педаль сцепления рабочая жидкость под давлением поступает в отверстие А, создавая давление в полости цилиндра выключения сцепления и на конце следящего поршня 6.

Под давлением рабочей жидкости следящий поршень воздействует на блок клапанов, закрывая выпускной клапан 12 и открывая впускной клапан 11.

Сжатый воздух, подаваемый по трубопроводам к отверстию В, начинает поступать в пневмоцилиндр.

Под давлением сжатого воздуха пневматический поршень 13 перемещается, воздействуя на шток поршня.

В результате на толкатель 3 поршня выключения сцепления 15 действует суммарное усилие, что обеспечивает полное выключение сцепления при нажатии водителем на педаль с усилием 150 Н.

При отпускании педали давление перед толкателем 6 падает, в результате чего в толкателе закрывается впускной клапан и открывается выпускной.

Сжатый воздух из пневмоцилиндра постепенно выбрасывается в атмосферу, давление падает, жидкость из гидроцилиндра перетекает в главный цилиндр и срабатывает механизм сцепления.

При отсутствии сжатого воздуха в пневмосистеме управление сцеплением остается возможным, так как сцепление может быть отключено за счет давления в гидравлической части бустера. Но при этом усилие на педали, создаваемое водителем, должно быть около 600 Н.

При замене гидроусилителя привода сцепления снять гидроусилитель:

• — выпустить воздух из контура привода вспомогательной тормозной системы и других потребителей через вентиль на ресивере;
• — снять расцепляющую пружину рычага вала вилки сцепления, отсоединить воздухопровод пневмогидроусилителя, гидрошланг и слить жидкость из системы гидропривода;
• — открутить два болта крепления гидроусилителя и снять усилитель со штоком.

Для установки пневмогидроусилителя:

• — совместите отверстия крепления с отверстиями в картере сцепления и закрепите усилитель двумя болтами с пружинными шайбами;
• — соединить гидрошланг пневмогидроусилителя и воздухопровод;
• — установить пружину выключения вала вилки выключения сцепления.

Залейте тормозную жидкость в бачок главного цилиндра и прокачайте гидравлическую систему.

Проверить герметичность соединений трубопроводов (не допускается утечка тормозной жидкости из соединений), при необходимости устранить течь подтяжкой или заменой отдельных элементов соединений.

Проверить и при необходимости отрегулировать зазор между торцом крышки и ограничителем хода штока клапана включения делителя шестерни.
