Где предохранитель прикуривателя ваз 2114: Где находится предохранитель на прикуриватель ВАЗ-2114: схема

Содержание

Где находится предохранитель на прикуриватель ВАЗ-2114: схема

Хотя прикуриватель и не относится к основным деталям ВАЗ-2114, но его поломка будет доставлять некоторые неудобства курящим водителям. Как можно устранить подобные проблемы? Для чего нужен предохранитель прикуривателя? И как найти его место расположения на ВАЗ-2114? Ответы на эти вопросы размещены в данной статье.

Функции и устройство прикуривателя ВАЗ-2114

Таким устройством, как прикуриватель, водители часто пользуются не по назначению – в качестве автомобильной розетки мощностью в 12 В. Как это возможно? Чтобы разобраться в этом, нужно знать конструкцию прикуривателя. Его составляющими элементами являются:

  • гнездо, которое служит для подключения к массе транспортного средства, оснащается центральным выводом для подключения к «+» токопроводящей бортовой цепи;
  • вставка с нихромовой спиралью.

Как гнездо, так и вставка, заключены в металлический корпус, на котором находится кнопка включения, выполняющая роль ручки. При нажатии на кнопку-ручку ток начинает двигаться по нихромовой спирали, нагревая ее. Таким способом можно прикурить сигарету.

Но если убрать из гнезда-стакана вставку с нихромовой спиралью, то прикуриватель станет двенадцативольтной розеткой. Для нее понадобится подходящий штекер в виде цилиндра. Найти его нетрудно: современные электроприборы для автомобилей оборудованы подобными штекерами для удобства их в использовании. Именно от подключения к розетке прикуривателя различных электронных приборов, типа автомобильного пылесоса или компрессора для подкачки шин, может выйти из строя предохранитель данного устройства.

Это связано с тем, что в основном подобные электроприборы тянут не 12 В, а около 15 В.

Читайте также: Где находится предохранитель на бензонасос на ВАЗ-2114

Функции предохранителя на прикуриватель ВАЗ-2114

Предохранительное устройство для прикуривателя ВАЗ-2114 представляет собой плавкую вставку. Его маркировка – F-7, что соответствует 30 А. В функции этого элемента входит не только защита самого прикуривателя, но и защита токопроводящей цепи, к которой подключены следующие немаловажные автомобильные приборы:

  • электродвигатель очистителя фар;
  • лампа освещения отсека для перчаток;
  • электродвигатель отопительного прибора салона;
  • омыватель ветрового лобового стекла;
  • обмотка реле включения обогрева заднего стекла.

Как видим, предохранитель на прикуриватель – деталь маленькая, но необходимая. Если она перегорает, то проблемы коснуться всех перечисленных приборов в электрической цепи транспортного средства.

Где именно находится предохранитель на прикуриватель ВАЗ-2114

Почему может выйти из строя предохранитель на прикуриватель мы разобрались. Но, как и где его найти? Специалисты подсказывают, что данный предохранительный элемент расположен в монтажном блоке машины, находящийся в свою очередь в моторном отсеке. Для того чтобы его найти, следует придерживаться такой инструкции:

  1. Открыть крышку капота ВАЗ-2114.
  2. Обратите внимание на пластиковый бокс черного цвета в стороне лобового стекла.
  3. Откройте этот бокс.
  4. Отыщите нужный предохранитель с маркировкой F7.

После того как необходимый предохранительный элемент на прикуриватель найден, необходимо произвести его диагностику.

Проводим диагностику предохранительного элемента для прикуривателя ВАЗ-2114

Чтобы произвести диагностику предохранителя прикуривателя автолюбителю самостоятельно в домашних условиях, необходимо придерживаться следующей пошаговой инструкции.

Первый шаг – демонтаж нужного предохранительного устройства с маркировкой F7.

Второй шаг – визуальный осмотр предохранительного элемента на наличие неисправностей и изъянов:

  • поврежденный корпус – трещины и сколы;
  • перегорание внутренних легкоплавких материалов;
  • наличие нагара на внутренних пластинах;
  • поврежденные контакты.

Третий шаг – проверка извлеченного элемента с помощью мультиметра. Этот шаг разделен на несколько этапов:

  • подключение предохранителя к щупам прибора-мультимера;
  • его «прозвон» на неисправность.

Если у водителя нет под рукой мультиметра, то можно диагностику предохранителя прикуривателя произвести с помощью подручных средств – самодельного тестера из лампочки. Для этого необходимо:

  1. Проверяемый предохранительный элемент присоединяется в разрыв одного из проводников.
  2. Подключается провода к аккумуляторным клеммам.
  3. Лампочка-тестер загорится в случае исправности предохранителя.

Если предохранитель по результатам самостоятельно проведенной диагностики вышел из строя, то его необходимо просто заменить на новый.

Рекомендации специалистов

Как уже говорилось, предохранительный элемент или плавкая вставка рассчитана для длительного функционирования, но и этот элемент выходит из строя. Это происходит чаще всего в результате короткого замыкания в токопроводящих цепях самого транспортного средства. Еще одной из частых причин перегорания данного предохранителя является использование прикуривателя владельцем автомобиля в качестве автомобильной розетки для дополнительных электроприборов.

Читайте также: Расположение крана печки ВАЗ-2114

Поэтому специалисты рекомендуют перед тем, как подключить какие-либо приборы в эту маломощную розетку учесть величину потребляемого ними тока. Ни в коем случае нельзя допускать, чтобы их мощность была не больше, чем 12 В.

Прикуриватель на ВАЗ 2114: где находится предохранитель, замена своими руками

Содержание:

  1. Основные неисправности прикуривателя
  2. Поиск и замена предохранителя
  3. Рекомендации специалистов

Многие автовладельцы сталкивались с ситуациями, когда на их ВАЗ 2114 не работал прикуриватель. Из названия очевидно, что данное устройство было изначально предназначено для курящих людей. Сегодня прикуриватель — это неотъемлемый элемент автомобиля для всех тех, кто пользуется мобильными телефонами, планшетами, навигаторами и прочими устройствами, требующими питания.

Фото прикуривателя на ВАЗ 2114

Современные зарядные устройства хорошо подходят для подзарядки гаджетов, поскольку потребление ими мощности достаточно небольшое, буквально несколько ампер. Подобные манипуляции с прикуривателей не имеют обычно негативных последствий.

Но некоторые решают использовать возможности прикуривателя не только для телефонов, но и более мощных устройств. Чаще всего именно из-за этого не работает магнитола и прикуриватель на ВАЗ 2114.

Все потому, что такие девайсы как автомобильные пылесосы, компрессоры для подкачки шин потребляют куда большее количество энергии — около 15 ампер. Не редко поломка прикуривателя происходит после подключения аудиосистемы.

Почему не работает прикуриватель на ВАЗ 2114?

Можно выделить несколько характерных поломок для прикуривателя ВАЗ 2114:

  • Перегорает предохранитель;
  • В колодке наблюдается плохой контакт;
  • Контакты устройства перегорают в процессе эксплуатации;
  • Перегорает лампочка подсветки;
  • Контакты окисляются в процессе использования;
  • Происходит короткое замыкание в момент подключения посторонних устройств.

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

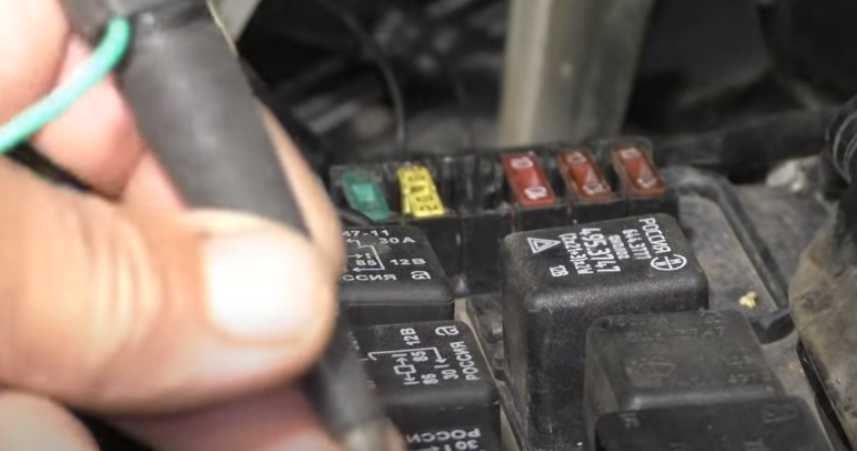

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

  1. Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114. Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4
    . С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
  2. Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится. Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто. Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
  3. Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
  4. Другая довольно распространенная проблема — это перегоревшая лампочка подсветки. Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
  5. Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины. При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Рекомендации специалистов

Советуем вам изучить несколько дельных советов от мастеров, которые неоднократно сталкивались с необходимостью ремонта прикуривателей на ВАЗ 2114. Самые сложные проблемы усложнялись тем, что владельцы машины пытались самостоятельно, с нарушением множества рекомендаций, решить задачу. Но после того, как ситуация стала еще хуже после кустарного вмешательства, поломку приходилось устранять уже профессионалам.

  1. Ручная скрутка. Самое плохое, что можно придумать при замене вышедшей из строя проводки — это ручная скрутка. Никогда так не делайте, поскольку в 80% ситуаций возгорания автомобиля начинаются именно с этого. Используйте обязательно паяльник для создания прочных, надежных контактов, а еще лучше — полноценно замените старую проводку на новую.
  2. При покупке нового прикуривателя на ВАЗ 2114, воспользуйтесь тестером. Причем делать это нужно на месте, в присутствии продавца. Увы, реалии нашего рынка автозапчастей сегодня таковы, что огромная масса запчастей — подделки или просто продукция низкого качества. Проверив устройство непосредственно перед началом ремонта, вы рискуете не только попасть на подделку, но и не вернуть неисправный прикуриватель продавцу, поскольку он скажет, что никогда вас не видел и нечего вам не продавал. Кстати, по этой причине покупать запчасти лучше в проверенных, сертифицированных магазинах.
  3. Начиная работу с любым элементом, который потребляет энергию от аккумулятора, включая прикуриватель, обязательно снимайте клеммы с батареи. Несчастные случаи не редкость, но вряд ли вы хотите попасть в их список.
  4. Будьте всегда аккуратны в своих действиях, внимательно изучайте руководство по эксплуатации и ремонту своего автомобиля. Это первоочередная литература, позволяющая огромную часть ремонтных работ выполнить своими руками, без помощи специалистов. А если вы в своих силах не уверены, не рискуйте, не экспериментируйте, а отправляйте свой автомобиль к проверенным, квалифицированным мастерам, которые качественно и с гарантиями выполнят ремонт вашей машины.

 Загрузка …

ВАЗ 2114 – где находится предохранитель прикуривателя

Опубликовано: Рубрика: Авто ВАЗАвтор: Андрей

Для современных водителей прикуриватель — это не только способ прикурить сигарету, но и устройство для зарядки различных гаджетов. Поэтому при его выходе из строя часто возникает вопрос, какой предохранитель отвечает за прикуриватель в автомобиле ВАЗ 2114. В данной статье рассмотрены предохранители этого устройства в монтажных блоках «четверок» разных модельных годов, а также другие причины неисправности.

Полезный совет: Расположение разъемов прикуривателя в автомобиле ВАЗ 2114

Содержание

  1. Монтажный блок нового образца
  2. Монтажный блок старого образца
  3. За что ещё отвечает предохранитель прикуривателя?
  4. Другие причины неисправности

Монтажный блок нового образца

Задаваясь вопросом, где находится предохранитель прикуривателя ВАЗ 2114, необходимо определить монтажный блок новой модели. Если это новая модель, эту функцию выполняет предохранитель F7.


Он расположен в левом ряду третьим снизу. На рисунке он отмечен красным цветом. Сама деталь обычно зеленого цвета.

Монтажный блок старого образца

Предохранитель прикуривателя автомобилей ВАЗ 2114 ранних моделей имеет маркировку F4. На фотографии он третий справа налево в нижнем ряду.


В обоих случаях предохранитель имеет номинальный ток 20 ампер. Если он вышел из строя, замените его деталью с таким же номиналом. Не устанавливайте более слабый предохранитель, так как он окончательно перегорит даже при простой попытке зарядить телефон.

За что ещё отвечает предохранитель прикуривателя?

Если прикуриватель не работает, проверьте, какие электрические устройства в автомобиле также перестали работать. В конце концов, этот компонент обеспечивает нормальное функционирование и некоторых других устройств.

Предохранитель прикуривателя ВАЗ 2114 F7 в монтажном блоке автомобилей поздних моделей также отвечает за работу обогревателя салона, омывателя лобового стекла, обогревателя заднего стекла и подсветки перчаточного ящика. Если он выйдет из строя, эти устройства также не будут функционировать.

В старых установках, помимо прикуривателя, плавкая вставка F4 также питает обогрев заднего стекла. Эта часть также отвечает за радио. Поэтому аудиоустройство не включится, если бета-версия выйдет из строя.

Сочетание вышеперечисленных неисправностей указывает на проблему с плавкой вставкой. При возникновении этих неисправностей необходимо разобрать и осмотреть деталь. Иногда дефекты видны невооруженным глазом.
Если на компоненте нет видимых повреждений, проверьте его тестером. Вы также можете заменить его аналогичным предохранителем той же силы тока. Если все устройства работают, это означает, что компонент перегорел.
Эти детали часто бывают низкого качества и быстро перегорают. Вот почему полезно всегда иметь при себе набор легкоплавких компонентов. Они стоят недорого и продаются во всех магазинах автозапчастей. Если предусилители постоянно выходят из строя, рекомендуется почистить контакты и проверить проводку «четырнадцати» и электрооборудование. Их частый отказ может свидетельствовать о серьезной неисправности автомобиля. Поэтому, если у вас нет опыта работы с электрикой, рекомендуется посетить автосервис для диагностики вашего автомобиля.

Другие причины неисправности

Неисправность автомобильного прикуривателя чаще всего вызвана перегоревшим предохранителем. Эту неисправность можно легко диагностировать и устранить своими руками.  Но иногда она ломается и по другим причинам. Поэтому, если проверка и замена предохранителя не помогают, обратите внимание на следующее:

  1. Окисление контактов и неплотное соединение контактов. Проверьте контакты и соединения. При необходимости очистите их от окислов и грязи. Для этого используйте WD-40 или парафин и мягкую чистую ткань. Кроме того, все соединения должны быть затянуты.
  2. Состояние лампочки. Его функциональность можно проверить следующим образом:
  • Откройте капот автомобиля;
  • Снимите клеммы с аккумулятора;
  • Снимите крепежные элементы корпуса прикуривателя;
  • Снимите пластиковую крышку;
  • Извлеките лампочку;
  • Проверьте лампочку. Неисправная лампочка обычно хорошо видна при визуальном осмотре;
  • Если лампочка перегорела, замените ее на новую известного качества;
  • Подключите аккумулятор.

Функциональность прикуривателя. Возможно, в нем произошло короткое замыкание или отказ компонента. Часто неисправность можно обнаружить визуально. Если проблема не заметна, проверьте устройство с помощью мультиметра. Показания будут свидетельствовать о неисправности компонента.

Обычно эта деталь не подлежит ремонту. Поэтому его необходимо заменить. Эта деталь стоит недорого и может быть приобретена практически во всех автосервисах. Как правило, он всегда есть в наличии. Поэтому вам не нужно будет заказывать его и ждать.

Это основные причины выхода из строя данного устройства. Их можно легко диагностировать и отремонтировать самостоятельно. Неисправности в этой части обычно не требуют посещения мастерской. Это может быть необходимо в крайних случаях, когда все методы самодиагностики не помогли решить проблему.
Правила не запрещают эксплуатацию автомобиля с данной неисправностью. Это никоим образом не вредит автомобилю и может вызвать незначительный дискомфорт или его отсутствие. Несмотря на это, рекомендуется отремонтировать устройство в разумные сроки. В конце концов, даже если вы и ваши пассажиры не курите или привыкли пользоваться прикуривателем, вам может неожиданно понадобиться зарядить упавший мобильный телефон. Она может неожиданно понадобиться вам в случае аварии или другой чрезвычайной ситуации. А если эта проблема сопровождается выходом из строя других, более важных устройств, не стоит откладывать ремонт.

Не работает магнитола и прикуриватель на ВАЗ-2114

Некоторые владельцы ВАЗ-2114 сталкивались с таким необъяснимым явлением, когда переставали работать одновременно магнитола и прикуриватель. Конечно связь прямая, хотя и не видна с первого взгляда. Но, как определить характер неисправности, а тем более устранить её своими руками.

Содержание

  • 1 Конструктивные особенности блока предохранителей на ВАЗ-2114
    • 1. 1 Почему не работает магнитола и прикуриватель?
  • 2 Методы решения проблемы
    • 2.1 Предохранитель
      • 2.1.1 Контакты
      • 2.1.2 Проводка
      • 2.1.3 Короткое замыкание
      • 2.1.4 Лампочка
  • 3 Выводы

Конструктивные особенности блока предохранителей на ВАЗ-2114

Монтажный блок.

Конструктивно сложилось так, что по линии контактов магнитола и прикуриватель лежат в одной ветви, а поэтому, как показывает практика, если не работает один, то и второй работать не должен.

А поскольку это АвтоВАЗ, то здесь нечему удивляться и проблема может возникать достаточно часто.

Связь между магнитолой и прикуривателем в конструкции сама прямая. Так, к одной ветви электрической цепи подключаются сразу несколько электрических приборов и, кроме уже указанных, может привязываться обогрев заднего стекла и отопитель салона.

Почему не работает магнитола и прикуриватель?

Демонтированный монтажный блок с автомобиля.

Поскольку, магнитола и прикуриватель – это электрические приборы и напитываются в одну ветвь бортовой сети, то, скорее всего, неисправности необходимо искать именно в электрической части.

Основной причиной неисправности служит предохранитель, который не выдерживает нагрузки, которую вкладывает на него пользователь. Так, подключение дополнительных приборов, может вызвать короткое замыкание, что станет причиной сгорания предохранителя. Но, как показывает практика – это не все проблемы, которые будут связаны с нерабочей магнитолой и прикуривателем.

Итак, рассмотрим, какие еще причины могут возникнуть вследствие эксплуатации:

  • Соединительные контакты на предохранительную группу.
  • Окисление контактов.
  • Обрыв провода.
  • Короткое замыкание.
  • Перегорание лампочки подсветки.

Методы решения проблемы

Теперь, когда основные причины разобраны, можно перейти непосредственно к методам устранения.

Стоит предупредить, что если автомобилист не разбирается в конструкции или не уверен, что сможет отремонтировать неисправность самостоятельно, то рекомендуется обратить в автосервис к профессионалам.

Итак, рассмотрим, какие существуют способы борьбы с неисправностью.

Предохранитель

Разобранная приборная панель при поиске неисправностей предохранителя и прикуривателя.

Самой распространенной причиной неисправности или неработоспособностью электроцепи отдельных элементов служит пресловутый предохранитель.

Именно здесь необходимо искать причину в первую очередь.

За магнитолу и прикуриватель отвечает гнездо блока предохранителей – F4. Маркировка предохранителя в нем должна быть 20А.

Но, не всегда и он выдерживает положенной на него нагрузки. Так, частое и большое использование дополнительных приборов может привести к частому перегоранию этого элемента. Поэтому, для проверки стоит вынуть и осмотреть сам предохранитель. При необходимости элемент меняется на новых и если все заработало, то причина была найдена. А вот если проблема не ушла, то стоит поискать ее в других местах.

Контакты

Проверка контактной группы предохранителей на неисправность

Контактная группа – еще одна распространенная причина не работающей электроцепи. У большинства ВАЗов соединительные контакты предохранителя с блоком или в цепи колодки проводов окисляются или прогорают, а расплавленная пластмасса, может прервать контакты.

Для устранения неисправности необходимо проверить все контактные колодки проводов, которые идут от магнитолы и прикуривателя к блоку предохранителей. Итак, именно окисление и недостаточный контакт может привести к неработоспособности элементов.

Проводка

Еще одной причиной может стать обрыв проводов питания. Так, для того чтобы найти и устранить неисправность потребуется тестер, которым проводка прозванивается и найдётся перебитый провод. Рекомендуется не скреплять провод старым «дедовским методом» при помощи изоленты, а заменить его на новый. Это займет мало времени, поэтому лучше сделать все так, что получить короткое замыкание и нажить больших проблем.

Короткое замыкание

Место частой неисправности гнезда прикуривателя.

Самое страшное, что может возникнуть – короткое замыкание. Причиной этого явления служит то, что частое использование прикуривателя разбалтывает гнездо и это может привести к тому, что контакты скрещиваются и вызывают замыкание.

Стандартный прикуриватель — просто беда ВАЗ-2114.

Здесь, лечение неисправности достаточно просто – замена гнезда. Но, часто автомобилисты берут некачественное и дешевое изделие, что повторяет процедуру через короткое время.

Лампочка

Подсветка прикуривателя в ночное время ВАЗ-2114.

Лампочка подсветки находится в одной электроцепи, поэтому перегорание этого элемента становится причиной неисправности магнитолы и прикуривателя одновременно. Так, если провести замену элемента можно исправить ситуацию.

Выводы

Найти неисправность одновременно прикуривателя и магнитолы достаточно просто. Зачастую, как показывает практика, проблема скрывается в предохранителе или контактной группе, но не стоит забывать, что могут быть и другие причины. Устранить проблемы достаточно просто, но если автомобилист сам не может этого сделать, стоит обратиться в автосервис.

где находится, почему перегорает и как заменить на Форд Фокус, Приора, ВАЗ 2114 и Калина » АвтоНоватор

Прикуриватель автомобиля предназначен для обеспечения безопасности движения. Именно так принято трактовать возможность просто, не отвлекаясь от ситуации на дороге, поджечь сигарету, действуя одной рукой и не затрачивая большого количества времени. Устройство находится в основном поле зрения водителя и требует одного движения для запуска нагрева. Это позволяет исключить поиски зажигалки по карманам, отвлекающие водителя и создающие серьёзную опасность для участников дорожного движения.

Со временем гнездо прикуривателя стали использовать для подключения к бортовой сети приборов потребления. Различная нагрузка и длительность работы этих устройств нередко приводят к перегоранию предохранителя. Его замена не представляет никакой сложности, но надо знать точно — какой предохранитель отвечает за прикуриватель, и где он находится.

Содержание

  • 1 Какой предохранитель отвечает за прикуриватель

  • 2 Почему перегорает

  • 3 Где находится предохранитель прикуривателя

    • 3.1 Как найти

    • 3.2 Где расположен у различных автомобилей

      • 3.2.1 ВАЗ 2108 и 2109

      • 3.2.2 ВАЗ 2110, 2111 и 2112

      • 3.2.3 ВАЗ 2113, 2114 и 2115

      • 3.2.4 Лада Приора

      • 3.2.5 Лада Калина

      • 3.2.6 Лада Гранта

      • 3.2.7 Форд Фокус

      • 3.2.8 Рено Логан

      • 3.2.9 Фольксваген Поло

      • 3.2.10 Шевроле Круз

      • 3. 2.11 Опель Астра

      • 3.2.12 Субару Форестер

  • 4 Как заменить своими руками

Какой предохранитель отвечает за прикуриватель

Автомобильный плавкий предохранитель (ПП) представляет собой деталь с двумя контактами, соединёнными проводом. При увеличении силы тока свыше номинального значения он сильно нагревается и плавится, прекращая соединение потребителя с бортовой сетью. Принцип работы у всех ПП одинаков, несколько отличается лишь внешний вид. Большинство имеет ножевую конструкцию, как на картинке.

В электрической цепи предохранитель является наиболее уязвимым элементом, выходящим из строя при превышении определённой силы тока, разрывая цепь

Разница между ПП состоит в размерах и номинальной силе тока, которая может составлять от 1 до 100 А, но не по порядку. Для более уверенной ориентации и исключения ошибок принято отличать предохранители по цвету.

Таблица зависимости цвета предохранителя от номинала в Амперах

Это интересно! У некоторых производителей принята собственная схема цветовой дифференциации ПП, отличающаяся от общепринятой оттенком окраски, поэтому перед заменой или установкой необходимо уточнить это в руководстве пользователя.

Существуют разные типоразмеры ПП:

  • Mini
  • Medium
  • Maxi
  • JCase (картридж)
  • PAL (картридж)
  • ANL и т.д.

Это важно! Замена одного типа предохранителя на другой невозможна, так как форма гнезда этого не допустит.

Почему перегорает

Выход предохранителя из строя обусловлен единственной причиной — сила тока превысила расчётное значение, из-за чего плавкий элемент нагрелся слишком сильно и расплавился, размыкая тем самым электрическую цепь. На практике такая ситуация возникает из-за применения несоответствующих техническим параметрам бортовой сети или некачественных устройств, требующих высокого значения силы тока, превышающих номинал ПП. Имеет значение и время работы, так как рабочий цикл прикуривателя составляет около 10 секунд, а пользование тем же пылесосом может затянуться на час и более. Поэтому необходимо взять себе за правило: использование неизвестных или некачественных устройств, подключаемых к гнезду, несёт потенциальную угрозу для предохранителя.

Даже если технические характеристики прибора вполне подходят к параметрам бортовой сети, существует возможность перегрузки и выхода предохранителя из строя. Большинство проблем возникает из-за нагревательных устройств типа электрочайника или кружки-кипятильника, требующих большой мощности в течение довольно длительного времени. Также много нареканий у пользователей возникает к видеорегистраторам или приборам, изготовленным неизвестными (чаще всего, китайскими) производителями. Сила тока, потребляемого подобными приборами, превышает предел возможностей предохранителя, отчего он также перегорает.

Это важно! Нельзя пытаться установить предохранитель большего номинала, так как это может вызвать возгорание проводки и даже всего автомобиля. Кроме того, ни в коем случае не следует устанавливать «жучки», являющиеся одной из наиболее частых причин пожара в автомобилях.

Где находится предохранитель прикуривателя

ПП прикуривателя расположен в соответствующем блоке. С точки зрения конструкции, это узел, в котором собраны все ПП разных линий и систем автомобиля. Внешне блок представляет собой пластиковую коробку — отсек, расположенный в разных участках автомобиля:

  • В моторном отсеке (обычно, в глубине неподалёку от лобового стекла).
  • В салоне, под приборной панелью, за обшивкой.
  • Под вещевым ящиком (точнее, за ним).
  • В багажнике (на некоторых типах иномарок).

На старых отечественных авто имелась обычная продолговатая колодка, но современные модели, оснащённые множеством систем, бортовым компьютером, стеклоподъёмниками и прочими функциями, нуждаются в более вместительной ёмкости под ПП.

Как найти

Распознать предохранитель прикуривателя внешне невозможно, так как он не отличается от других. Как вариант, можно сразу отбросить все мало- или высокоамперные устройства, ПП от прикуривателя обычно устанавливается на 10 или 15 А (т.е. красный или синий). На крышке блока предохранителей некоторых марок автомобилей находится схема расположения ПП, на которой указана принадлежность к той или иной цепи. Интересующий нас элемент может быть обозначен как «SIG» или иным образом. Если на крышке ничего разобрать не удаётся (а это вполне вероятно), то единственный рабочий вариант — использование инструкции, в которой всё указано и расписано подробно. Можно попытаться определить нужный ПП методом прозвона с помощью пробника или тестера, но этот способ слишком долгий и не дающий гарантию положительного результата.

Где расположен у различных автомобилей

Наиболее точный ответ на этот вопрос можно получить только в инструкции к данному авто. Производители постоянно совершенствуют конструкцию, вносят изменения в порядок размещения элементов, руководствуясь собственными соображениями. Однако, принципиальных отличий от стандартных точек установки ПП не наблюдается, поэтому можно с достаточной долей уверенности утверждать, в каких местах они расположены. Рассмотрим, где находится предохранитель прикуривателя у различных марок и моделей автомобилей:

ВАЗ 2108 и 2109

На этих машинах блок предохранителей находится в моторном отсеке, с левой стороны (если находиться лицом к капоту), возле лобового стекла.

Существует два вида блоков: старого и нового образца. На старых ПП прикуривателя может быть установлен под номерами 7 или 12, на новых блоках он располагается на позициях F4 или, реже, F10.

На ВАЗ 2108 и 2109 предохранитель расположен на позиции F4

Разница в месте установки создаёт некоторое неудобство, так как приходится отыскивать нужный элемент методом эксперимента, но вариантов немного, поэтому длительных поисков производить не нужно.

ВАЗ 2110, 2111 и 2112

ПП прикуривателя в монтажном блоке этих моделей установлен на позиции F18.

Искомая позиция предохранителя прикуривателя на ВАЗ 2110 находится под номером F18

Номинал элемента составляет 25 А, что позволяет без опасения подключать довольно мощные приборы. Сам монтажный блок устанавливается слева от рулевой колонки, в нижней части приборной панели. На этих моделях авто имеется и дополнительный блок реле и предохранителей, размещённый справа под приборной панелью, но в данном случае лезть туда не нужно.

ВАЗ 2113, 2114 и 2115

Основные предохранители на этих автомобилях размещены в монтажном блоке, который устанавливается в моторном отсеке рядом с аккумулятором. Существует и другой вариант размещения блока, когда его устанавливают в салоне под приборным щитком, но такое расположение встречается редко. Практически все ПП имеют распространённый ножевой тип. Схема расположения предохранителей имеется на внутренней стороне крышки блока ПП, что значительно облегчает поиск нужного элемента. Обычно ПП прикуривателя устанавливается на позиции F7.

Лада Приора

Монтажный блок автомобиля Лада Приора находится в салоне, под приборной панелью с левой стороны. Он закрыт крышкой, сняв которую получаем доступ к ПП. Предохранитель прикуривателя у Приоры и Приоры 2 расположен под одной позицией — F13, что несколько упрощает поиск.

У Лады Приора предохранитель прикуривателя рассчитан на номинальный ток в 15 А

Номинал элемента невысок, всего 15 А, что отчасти объясняется адресным назначением элемента — ПП отвечает только за прикуриватель, никаких сопутствующих элементов, создающих дополнительную нагрузку, в его цепи не имеется.

Лада Калина

Монтажный блок реле и предохранителей Лады Калины установлен с левой стороны приборной панели, за панелью управления внешним освещением. Существует два варианта конструкции блока, рассчитанных на 26 или 31 предохранитель. Для обоих вариантов размещение ПП прикуривателя неизменно — он находится на позиции F20.

Лада Гранта

Монтажный блок ПП на Гранте находится внутри салона и установлен с левой стороны на панели приборов. На крышке блока с обратной стороны имеется схема, содержащая номера предохранителей. Это позволяет ускорить поиск и снизить вероятность ошибки. Предохранитель прикуривателя размещается под номером F20, так же, как и у Лады Калины. Номинал элемента — 15 А, что заставляет осторожнее пользоваться гнездом и стараться не присоединять мощные приборы. Это важно, так как ПП отвечает ещё и за звуковой сигнал, замок багажника и диагностический разъём, поэтому выход из строя автоматически прекратит функции указанных узлов.

Форд Фокус

Монтажные блоки автомобилей Ford Focus находятся в разных местах, в зависимости от модификации. Для Форд Фокус 1 точка установки блока ПП — в салоне, под рулевой колонкой слева. У второго и третьего поколения блок находится под капотом: если стоять лицом к переду машины, он справа с краю, ближе к лобовому стеклу. Схема размещения предохранителя нанесена на обратную сторону крышки блока. ПП прикуривателя имеет номер 109, его номинал составляет 20 А.

Общий вид внутреннего блока плавких предохранителей автомобиля Ford Focus

Рено Логан

Монтажный блок предохранителей Renault Logan располагается внутри салона, с боковой (торцевой) стороны панели приборов у места водителя. На Рено Логан 2 расположение блока изменено: он установлен в моторном отсеке рядом с аккумулятором. Отличаются и позиции установки предохранителей прикуривателя — на Renault Logan это F38, а на Renault Logan 2 — F33. Номинал элемента относительно низок — всего 10 А на первом поколении и 15 на рестайлинге, что заставляет быть осторожнее с присоединяемыми приборами.

У Renault Logan I предохранитель прикуривателя расположен на позиции F38

Фольксваген Поло

Автомобили Volkswagen Polo имеют несколько вариантов размещения монтажного блока предохранителей. В зависимости от модели он может находиться:

  • Под капотом (2 блока А и С).
  • В салоне под рулевой колонкой, встроенный в панель приборов (блок В).

Различаются и позиции, под которыми располагается ПП прикуривателя:

  • VW Polo — BS42 (15 А)
  • VW Polo 3 — F22.
  • VW Polo 4 — F49.
  • VW Polo 5 — F42.

Такие различия обусловлены гибкой системой производства в Германии, позволяющей оперативно изменять конструкцию, улучшать определённые параметры и характеристики автомобилей. Номинал предохранителей у всех моделей 15 А, кроме Фольксваген Поло 3 — 10 А.

Шевроле Круз

Монтажный блок Chevrolet Cruze размещён под капотом, с правой стороны у самого края ниши (если стоять лицом к лобовому стеклу автомобиля).

Жёлтый предохранитель №6, рассчитанный на ток в 20 А, отвечает за прикуриватель в Шевроле Круз

Схема расположения предохранителей находится на внутренней стороне крышки, поэтому отыскать нужный элемент не составляет особого труда. ПП прикуривателя находится под № 6, а его номинал составляет 20 А.

Опель Астра

Монтажный блок автомобиля находится под капотом справа, в салоне или багажнике. На Opel Astra имеется три блока, но интересующий нас расположен в салоне (модели F или J) или в багажнике (модель H). Предохранители располагаются на позициях F20 (F), №6 (J) или №29 на модели H. Номинал составляет 15 или 20 А, в зависимости от модели автомобиля.

Субару Форестер

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

У Subaru Forester предохранитель прикуривателя находится под номером 4

Как заменить своими руками

Запасные предохранители надо обязательно иметь с собой. Это расходники, которые могут выйти из строя в любой момент, и к этому надо быть готовым. Замену предохранителя необходимо производить при выключенном зажигании, а с аккумулятора надо отсоединить клемму «минус». Отрывается монтажный блок, перегоревший предохранитель извлекается с помощью специального пинцета.

Для замены предохранителей рекомендуется использовать заводской пинцет, расположенный на крышке монтажного блока

Если его под рукой не оказалось (хотя по умолчанию такой пинцет закреплён на крышке монтажного блока с внутренней стороны), можно обойтись пассатижами. Вышедший из строя элемент можно менять только на аналогичный. Никаких скрепок, проволочек («жучков») и монеток допускать нельзя, так как это может вызвать пожар и потерю автомобиля. Если ПП расплавился и не извлекается, его нельзя дёргать. Аккуратно раскачивая, элемент понемногу извлекается из гнезда. При необходимости можно поддеть его тонкой отвёрткой или кончиком ножа. Выламывать пассатижами не рекомендуется, поскольку можно испортить гнездо, что в полевых условиях создаст большие проблемы.

Подобные «жучки» могут привести к самым ужасающим последствиям как для транспортного средства, так и для участников дорожного движения

Определить местонахождение и заменить предохранитель прикуривателя не является существенной проблемой. Необходимо соблюдать некоторые правила и порядок действий, но, в целом, вопрос не составляет принципиальной сложности. Намного важнее выяснить причину выхода ПП из строя, определить прибор, создавший чрезмерную нагрузку на бортовую сеть. От использования такого оборудования следует отказаться, поскольку однажды из-за него можно оказаться в сложной ситуации. Следствием использования неподходящих приборов может стать возгорание машины, когда за несколько минут она превращается в кучу обожжённого металла. Исключить эти случаи можно только заранее, внимательно относясь к режиму функционирования дополнительных элементов.

  • Автор: Андрей
