Где находится диагностический разъем пежо боксер: Peugeot Boxer — точки подключения CAN адаптера

Где находится разъем для диагностики пежо боксер

Peugeot Boxer — точки подключения CAN адаптера

Все монтажные работы проводятся в салоне автомобиля. Для того, чтобы получить доступ к необходимым проводам достаточно снять обшивку торпедо у ног водителя под рулевой колонкой (крепится на 3-ех винтах и защёлках, для снятия достаточно потянуть на себя).

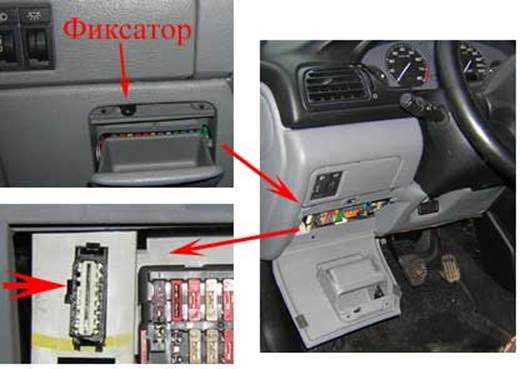

За ней находится диагностический разъём OBDII в котором присутствуют все необходимые нам провода, а именно:

Провода выходящие из CAN адаптера к тахографу так же прокладываем по штатной проводке, которая уходит к штатному гдезду DIN2 на центральной консоли. Если же штатное гнездо занято, тахограф можно установить в «кормашек» который находится под рулём автомобиля. Длины проводов от CAN адаптера аккурат хватает для сбора фишек под тахограф, распиновка следующая:

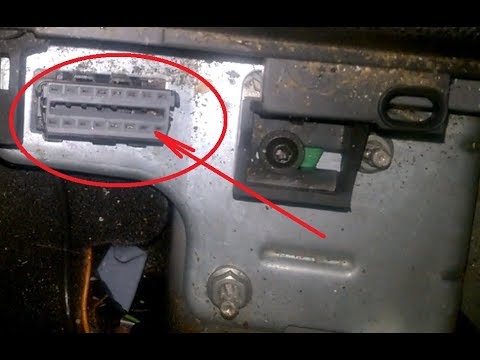

Пежо боксер диагностический разъем где находится?

Типы применяемых диагностических разъемов на Peugeot

Марки и года (ориентировочно): модели 106 (07. 92-04.96), 205, 304, 306 (01.93-04.97), 309, 405

Типичное расположение: под капотом

Вывод Назначение

1	L-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме)
2	K-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме)

Тип разъема №2 — 30-ти контактный разъем концерна PSA (Peugeot-Citroen)

Марки и года (ориентировочно): модели 106 (05.96-04.98), 406 (до 1998 г.), 605, 806 (до 1997), Expert Типичное расположение: в торпеде в салонном блоке предохранителей

Вывод Назначение

A1	Питание +12В
A2	Питание, контур 15
A3	Масса
B1	Масса датчика в. м.т. (дизельный двигатель)
B2	Экран датчика в.м.т.
B3	Питание датчика в.м.т. или сигнал частоты вращения
C1	K-линия диагностики системы управления двигателем
C2	L-линия диагностики системы управления двигателем
C3	Вывод для считывания медленных кодов самодиагностики
D1	Тестирование GMV 1
D2	Тестирование GMV 2
D3	Реле контроля частоты вращения
E1	K-линия диагностики антиблокировочной и антипробуксовочной систем (ABS/ASR)
E2	K-линия диагностики системы регулировки дорожного просвета
E3	K-линия диагностики усилителя рулевого управления
F1	K-линия диагностики системы отопления и кондиционирования
F2	K-линия диагностики системы регулировки сидений
F3	K-линия диагностики подушек безопасности
G1	K-линия диагностики системы управления коробкой передач
G2	K-линия диагностики системы управления задним мостом
G3	K-линия диагностики системы управления блокировкой дифференциала
h2	K-линия диагностики системы регулировки скорости движения (круиз-контроля)
h3	K-линия диагностики бортового компьютера
h4	K-линия диагностики центрального замка
I1	K-линия диагностики системы управления зеркалом заднего вида
I2	K-линия диагностики системы противоугонной сигнализации
I3	K-линия диагностики иммобилайзера

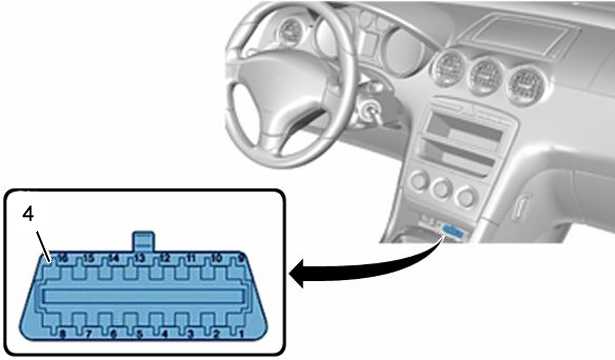

Тип разъема №3 — 16-ти контактный разъем OBD-II-Peugeot в форме трапеции

Марки и года (ориентировочно): все модели c 1997 г.

Типичное расположение: под торпедой или в торпеде (в салонном блоке предохранителей)

Вывод Назначение

1	none
2	К-линия диагностики системы отопления и кондиционирования
3	Сигнал оборотов двигателя
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284
7	К-линия диагностики двигателя и коробки передач(ISO 9141-2 и ISO/DIS 14230-4)
8	none
9	none
10	К-линия диагностики усилителя рулевого управления
11	К-линия диагностики противоугонной системы; системы контроля давления в шинах (на мод. 307, 607, 807 — еще ряд систем)
12	К-линия диагностики антиблокировочной системы (ABS)
13	К-линия диагностики подушек безопасности
14	Линия CAN-Low, J-2284
15	L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16	Питание +12В от АКБ

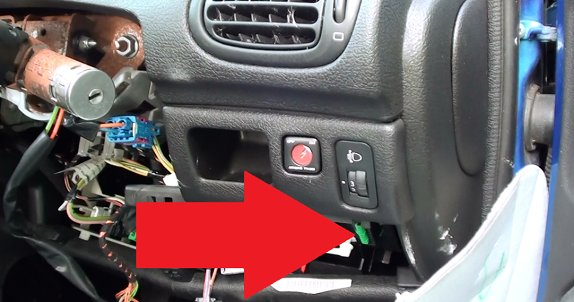

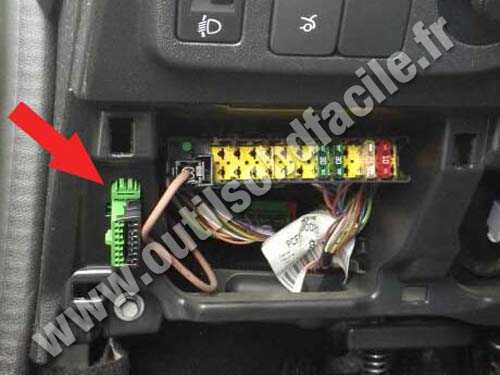

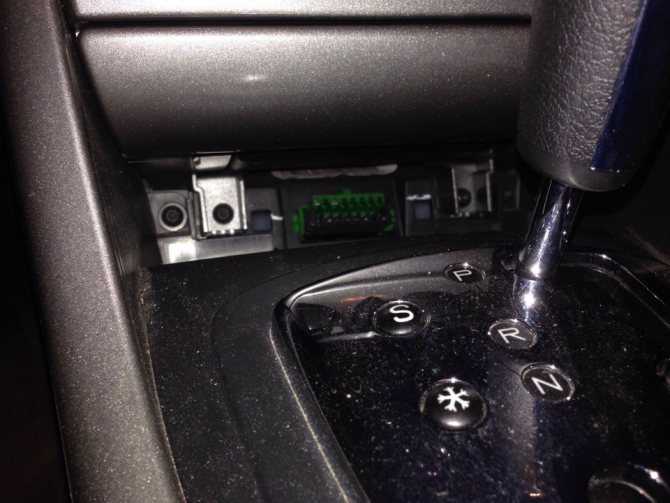

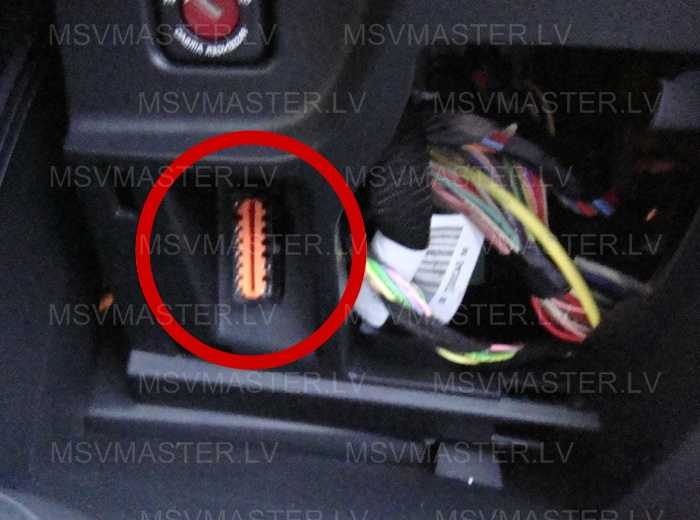

Расположение диагностического разъема Peugeot

Peugeot 106 1996-2003 Peugeot 107 2005-2014 Peugeot 206 1998-2010 Peugeot 208 2012-2014 Peugeot 307 2001-2008 Peugeot 308 2013-2015 Peugeot 407 2004-2010 Peugeot 508 2010-2014 Peugeot 2008 2013-2015 Peugeot 3008 2008-2013 Peugeot 3008, 5008 2014-2015 Peugeot 4007 2007-2013 Peugeot 5008 2009-2013 *** Peugeot Boxer, Manager 2002-2006 Peugeot Boxer, Manager 2006-2013 Peugeot Expert 1995-2004 Peugeot Expert, Tepee 2007-2013 Peugeot ION 2009-2014 Peugeot Partner 2008-2014 Peugeot RCZ 2010-2013

Предохранители и реле пежо боксер 3 с подробным описанием.

Все блоки и их схемы. Предохранитель прикуривателя

Peugeot Boxer начали производить ещё в 1994 году. Огромное количество различных вариантов исполнения, 3 местная кабина, экономичные и не прихотливые двигатели, сделали данную модель очень популярной на рынке. Мы покажем схемы блоков предохранителей и реле с описанием для пежо боксер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска, а так же предоставим для скачивания полное руководство по эксплуатации.

Предохранители и реле под капотом

Основной блок находится с левой стороны, под защитной крышкой.

Общая схема блока

В зависимости от года выпуска возможно несколько вариантов расположения элементов.

Обозначение — вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электровентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электровентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Обозначение — вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания — Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	—	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	—	Не используется
17	—	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	—	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления — Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

Тут за прикуриватель и зарядку usb отвечают предохранители номер 9, 14, 15. В противном случае они находится в салоне.

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.

Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.

• R1 Реле звукового сигнала
• R2 Реле противотуманных фонарей
• R3 Реле фар дальнего света
• R4 Реле насоса переднего стекло омывателя
• R5 Реле системы кондиционирования воздуха
• R6 Свободный
• R7 Реле топливного насоса
• R8 Реле питания низкой скорости электро вентилятора
• R9 Реле питания высокой скорости электро вентилятора
• R10 Реле компьютера управления двигателем
• R11 Реле компрессора кондиционера воздуха
• R12 Реле насоса омывателя фар

Предохранители на аккумуляторной батареи

На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности. Их располоджение и пример замены аккумулятора можете посмотреть в данном видео.

Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

Схема (1 вариант)

Описание

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)
34	7,5	Освещение салона микроавтобуса — Фонари аварийной сигнализации
36	10	Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	—	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

Реальное фото блока

Схема (2 вариант)

Расшифровка

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая — Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса — Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	—	Не используется
35	7,5	Фонари заднего хода — Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок — Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель — Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46	—	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов — Задние противотуманные фонари

За прикуриватель отвечает предохранитель 44 на 20А.

Блок около пассажирского сидения

В зависимости от комплектации и года выпуска, возможно различное исполнение данного блока.

Схема — вариант 1

Описание

№	А	Назначение
54	—	Не используется
55	15	Обогрев сидений
56	15	Электрическая розетка 12 В для задних пассажиров
57	10	Дополнительный подогрев под сиденьем
58	15	Обогрев заднего левого стекла
59	15	Обогрев заднего правого стекла
60	—	Не используется
61	—	Не используется
62	—	Не используется
63	10	Управление дополнительным подогревом для задних пассажиров
64	—	Не используется
65	30	Вентилятор системы дополнительного подогрева для задних пассажиров

Схема — вариант 2

Обозначение схемы

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Руководство по эксплуатации peugeot boxer

Больше информации про ремонт и обслуживание бежо боксер можете узнать, изучив инструкции по обслуживанию и эксплуатацию: «скачать«.

Типы применяемых диагностических разъемов на

Peugeot

Марки и года (ориентировочно): все модели c 1997 г.

Типичное расположение: под торпедой или в торпеде (в салонном блоке предохранителей)

Сигнал оборотов двигателя

Линия CAN-High, J-2284

К-линия диагностики двигателя и коробки передач(ISO 9141-2 и ISO/DIS 14230-4)

К-линия диагностики усилителя рулевого управления

К-линия диагностики противоугонной системы; системы контроля давления в шинах (на мод. 307, 607, 807 — еще ряд систем)

К-линия диагностики антиблокировочной системы (ABS)

К-линия диагностики подушек безопасности

Линия CAN-Low, J-2284

L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

Питание +12В от АКБ

Расположение диагностического разъема Peugeot

Peugeot 106 1996-2003
Peugeot 107 2005-2014
Peugeot 206 1998-2010
Peugeot 208 2012-2014
Peugeot 307 2001-2008
Peugeot 308 2013-2015
Peugeot 407 2004-2010
Peugeot 508 2010-2014
Peugeot 2008 2013-2015
Peugeot 3008 2008-2013
Peugeot 3008, 5008 2014-2015
Peugeot 4007 2007-2013
Peugeot 5008 2009-2013
Peugeot Boxer, Manager 2002-2006
Peugeot Boxer, Manager 2006-2013
Peugeot Expert 1995-2004
Peugeot Expert, Tepee 2007-2013
Peugeot ION 2009-2014
Peugeot Partner 2008-2014
Peugeot RCZ 2010-2013

Установить Сигнализацию !

Автосигнализации в Риге — установка, ремонт и отключение сигнализаций!

Установка сигнализаций, иммобилайзеров, секреток и других электронных и механических устройств для защиты автомобиля, а также — диагностика, установка видео и аудио оборудования, установка парковочных датчиков, ксеноновый свет, ремонт пультов и многое другое!

Диагностические разъемы в автомобилях Peugeot

Диагностические разъемы Peugeot — внешний вид, расположение, назначение выводов
№	Внешний вид	Краткое описание		Марки и года
1		несколько двух контактных разъемов разных цветов		модели 106 (07. 92-04.96), 205, 304, 306 (01.93-04.97), 309, 405
2		30-ти контактный разъем концерна PSA (Peugeot-Citroen)		модели 106 (05.96-04.98), 406 (до 1998 г.), 605, 806 (до 1997), Expert
3		16-ти контактный разъем OBD-II Peugeot		все модели c 1997 г.
Тип разъема №1 — несколько двух контактных разъемов разных цветов
Марки и года: модели 106 (07.92-04.96), 205, 304, 306 (01.93-04.97), 309, 405			Назначение выводов диагностического разъема Вывод   Назначение 1   L-линия диагностики системы управления двигателем (на зеленом разъеме), анти блокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме) 2   K-линия диагностики системы управления двигателем (на зеленом разъеме), анти блокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме)
Типичное расположение: под капотом
Внешний вид
Тип разъема №2 — 30-ти контактный разъем концерна PSA(Peugeot-Citroen)
Марки и года: модели 106 (05. 96-04.98), 406 (до 1998г.), 605, 806 (до 1997), Expert			Вывод   Назначение A1   Питание +12В A2   Питание +12В A3   Масса B1   Масса датчика в.м.т. (дизельный двигатель) B2   Экран датчика в.м.т. B3   Питание датчика в.м.т. или сигнал частоты вращения C1   K-линия диагностики системы управления двигателем C2   L-линия диагностики системы управления двигателем C3   Вывод для считывания медленных кодов самодиагностики D1   Тестирование GMV 1 D2   Тестирование GMV 2 D3   Реле контроля частоты вращения E1   K-линия диагностики анти блокировочной и анти пробуксовочной систем (ABS/ASR) E2   K-линия диагностики системы регулировки дорожного просвета E3   K-линия диагностики усилителя рулевого управления F1   K-линия диагностики системы отопления и кондиционирования F2   K-линия диагностики системы регулировки сидений F3   K-линия диагностики подушек безопасности G1   K-линия диагностики системы управления коробкой передач G2   K-линия диагностики системы управления задним мостом G3   K-линия диагностики системы управления блокировкой дифференциала h2   K-линия диагностики системы регулировки скорости движения (круиз-контроля) h3   K-линия диагностики бортового компьютера h4   K-линия диагностики центрального замка I1   K-линия диагностики системы управления зеркалом заднего вида I2   K-линия диагностики системы противоугонной сигнализации I3   K-линия диагностики иммобилайзера
Типичное расположение: в торпеде в салонном блоке предохранителей
Внешнийвид
Тип разъема №3 — 16-ти контактный разъем OBD-II
Марки и года: все модели c 1997 г.			Назначение выводов диагностического разъема Вывод   Назначение 2   К-линия диагностики системы отопления и кондиционирования 3   Сигнал оборотов двигателя 4   Заземление кузова 5   Сигнальное заземление 6   Линия CAN-High, J-2284 7   К-линия диагностики двигателя и коробки передач 10   К-линия диагностики усилителя рулевого управления 11   К-линия диагностики противоугонной системы; системы контроля давления в шинах (на мод. 307, 607, 807 — еще ряд систем) 12   К-линия диагностики анти блокировочной системы (ABS) 13   К-линия диагностики подушек безопасности 14   К-линия диагностики центрального замка 14   Линия CAN-Low, J-2284 15   L-линия диагностики двигателя и коробки передач 16   Питание +12В от АКБ
Типичное расположение: под торпедой или в торпеде (в салонном блоке предохранителей)
Внешний вид

Пежо 308 диагностический разъем: где находится

Автор marafon На чтение 4 мин Просмотров 673 Опубликовано 11. 01.2022

Содержание

1. Где находится обд разъем на пежо 308
2. Предназначение
3. Диагностика Пежо 308 Bluetooth адаптером ODBII с мобильного
4. Диагностический разъем пежо 308

Где находится обд разъем на пежо 308

Диагностический разъем в бардачке закрыт декоративной заглушкой

Этот разъем расположен в бардачке вверху.

Самый дешевый переходник от UNCLE LIAO с Алиэкспресс

Запирающие и противоугонные устройства BMW 5 E39

Для подключения к системе используется специальный кабель или Bluetooth-адаптер. Кстати, эта сделка перекочевала и на Renault Duster.

Раньше такие разъемы устанавливались под капотом автомобиля.

После проведения диагностики с помощью этого разъема можно выявить любые неисправности систем автомобиля. Все они отображаются в виде кодов. В этом коде информация о разрыве зашифрована.

Этот переходник уже дороже, он больше по размеру, техническая начинка лучше

Предназначение

Пара на работе

На компьютере (или мобильном телефоне или планшете) с помощью специальной программы можно просканировать системы автомобиля и узнать, что за неисправность в нем присутствует.

Диагностика Пежо 308 Bluetooth адаптером ODBII с мобильного

Очень часто из-за плохого качества топлива и многих других факторов у многих людей возникают ошибки в их автомобилях, и для их устранения нужно ехать в сервис, стоять в очереди и платить деньги за их восстановление. Вопрос в том, зачем идти и платить, если ты не на гарантии, купи адаптер ODBII Bluetooth или проводной для пк, все почисти и иди дальше (это на случай, если все не так страшно).

В моем варианте он достался мне благодаря товарищу по команде за невысокую цену, возможность беспроводного Bluetooth соединения с адаптером и авто от мобильника, а самое главное как показывает практика такое устройство должно жить в машине как: огнетушитель, запаска, домкрат и аптечка. Принцип работы прост, скачиваем нужную вам программу на свои мобильные телефоны, планшеты, КПК и ноутбуки, активируем ее, подключаем адаптером, вставленным в автосервисный разъем, и едем. У меня есть мобильный телефон с Symbian, и я использовал OBDScope v1. 21 и v.1.40. Версия 1.

Диагностический разъем пежо 308

Так как в Peugeot используется стандартный диагностический разъем OBD2, поэтому от нечего делать решил протестировать эти жгуты. Итак, сначала нужно было установить всем известный DiagBox, но компьютеров на винде в доме нет. В общем, пришлось потратить чуть больше времени из-за виртуальных машин, установки винды и самого диагбокса. Теперь могу с полной ответственностью сказать, что и диагбокс, и сервисбокс встают на 11-й макбук эйр и с этим все работает нормально (без тормозов).

Дальше. Берем всю проводку и компьютер и тащим все в машину.

Для непосвященных, сама заглушка находится за пепельницей под резиновым ковриком.

Включаем комп, запускаем все программы и ставим первый кабель куда надо (самый простой кабель для диагностики бнв, не помню как называется инпа что ли).

Эээээ… Барабанная дробь! Ничего не произошло(((

Скриншот экрана где-то потерялся, если найду потом вставлю.

Короче суть такова, комп видит провод, видит соединение, но не может прочитать автомат. Грусть.

Ладно, возьмем еще кусок. ВЯЗ 327

Это блютуз адаптер. Так же подключаемся, берем трубку и ищем нужное нам устройство.

И снова хреново iPhone не может найти устройство. Как оказалось, эта хрень не может работать без джейлбрейка из-за стандартов Apple Bluetooth. Можно попробовать найти устройство с Wi-Fi.

Суть этой истории такова: без правильной проводки нет ара.

Далее попробую достать девайс на андроиде и еще раз попробовать переходник ELM 327, думаю хоть что-то можно было бы для них рассмотреть. Что касается проводки для бнв, то она точно не работает.

После праздников закажу себе обычную нить и тогда буду играться с компом. Пока это все с экспериментами. Напоследок пара фотографий нашумевшей петербургской пыли.

Источники

• https://KiAuto.ru/sovety/gde-nahoditsya-obd-razem-na-pezho-308.html
• https://personal-security. ru/podklyuchenie/diagnosticheskij-razem-pezho-308.html
• https://KeyNikell.ru/podklyuchenie/pezho-308-razem-obd.html
• https://cobra-detector.ru/pezho-308-diagnosticheskiy-razem-gde-nahoditsya/
• https://elm327-obd2.ru/elm327/peugeot.html
• https://SpecTrSnub.ru/avtozashchita/diagnosticheskij-razem-pezho-206.html
• https://avto-mekhanik.ru/sovety/obd-pezho-308-gde-nahoditsya.html
• https://skolkogramm.ru/info/pezho-308-diagnosticheskij-razem-gde-nahoditsya-podborki-avto-rekomendaczij-na-5-zvezd
• https://AvtoSotka.ru/signalizaciya-dlya-avto/diagnosticheskij-razem-peugeot-308.html
• https://avtoehlektrika.ru/voprosy/ne-rabotaet-diagnosticheskij-razem-pezho.html

Схема распиновки диагностического разъема Peugeot OBD II @ pinoutguide.com

Используется на автомобилях 2006 года и новее с CAN-BUS.

Штифт Номер	Пин Имя	Описание
3	CAN-H Диаг	CAN-шина
4	Земля (земля)
5	Сигнальная земля (GND)
6	CAN-H Трансмиссия	связанная с двигателем шина CAN
7	ISO9141 K Линия
8	CAN-L Диаг
14	CAN-L силовой агрегат
15	ISO9141 L-линия
16	Напряжение аккумулятора

Пропущенные контакты не подключены.

Автомобили PSA, выпущенные с 1997 по 2006 год, могут использовать распиновку VAN-Bus.



Кроме того, вот альтернативная распиновка для некоторых моделей.

Штифт Номер	Пин Имя	Описание
2	K-линия	Диагностика отопителя и кондиционера
3		датчик вращения двигателя
4	ЗЕМЛЯ	Заземление шасси
5	СНД	Сигнальная масса
6	CAN-высокий	J-2284
7	K-линия	Диагностика двигателя и трансмиссии
10	K-линия	Диагностика модуля рулевого колеса
11	K-линия	Противоугонный модуль, модуль давления в шинах, некоторые другие модули (для Peugeot 307,607,807) диагностика
12	K-линия	Диагностика АБС
13	K-линия	Диагностика подушек безопасности
14	K-Line или CAN-low	диагностика блокировки или CAN-low J-2284
15	L-линия	Двигатель и трансмиссия
16	+12 В	Батарея+





Список совместимости Peugeot OBD-2

Обратите внимание, что список не является полным!

Модель	Двигатель	Год (начиная с)	Протокол OBD-2
Пежо 1007	1,4 HDi, дизель (70 л. с.)	2004	КВП БЫСТРО
	1,6 HDi, дизель (110 л.с.)	2007	КВП БЫСТРО
Пежо 106		1998	ИСО 14230-4, ИСО 9141-2
	открытый 1,0 л, бензин (45 л.с.)	1998
	1.1 (1HFX), Бензин (60 л.с.)	2000	ИСО 14230-4
	1.4, Бензин (75 л.с.)	2000	KWP МЕДЛЕННЫЙ
	1.1i, бензин (60 л.с.)	2001	КВП БЫСТРО
	1.1, Бензин (54 л.с.)	2002	КВП БЫСТРО
		2003	ИСО 14230-4, ИСО 9141-2
	1.5D, Дизель (57 л.с.)	2003	KWP МЕДЛЕННЫЙ
Пежо 107	Бензин (68 л.с.)	2006	ИСО 9141-2
	1,0 12 В, бензин (68 л. с.)	2006	ИСО 9141
	1,4 HDi, дизель (54 л.с.)	2008	CAN 11 бит (500 КБ)
	1.4 HDi, Дизель (70 л.с.)	2010	CAN 11 бит (500 КБ)
Пежо 206	2.0 HDi, Дизель (90 л.с.)	1999	KWP МЕДЛЕННЫЙ
	Бензин (186 л.с.)	2000	ИСО 14230-4, ИСО 9141-2
	Бензин (175 л.с.)	2000
	1.1 i (двигатель HFX/TU1JP), бензин (60 л.с.)	2000
	1,6 16v, бензин (110 л.с.)	2000	КВП БЫСТРО
	2,0 16 В, бензин (138 л.с.)	2000	KWP МЕДЛЕННЫЙ
	Бензин (74 л.с.)	2001
	2kfx 1,4, Бензин (74 л.с.)	2001
	HDi, дизель (89 л. с.)	2001	ИСО 14230-4
	1.9D, Дизель (69 л.с.)	2001	KWP МЕДЛЕННЫЙ
	1.4i, Бензин (75 л.с.)	2001	КВП БЫСТРО
	1.9D, Дизель (85 л.с.)	2001	KWP МЕДЛЕННЫЙ
	Бензин (81 л.с.)	2002
	2.0 HDi, дизель (90 л.с.)	2002	КВП БЫСТРО
	Дизель (89 л.с.)	2003
	Бензин (74 л.с.)	2003	ИСО 9141-2
	HDI 90, Дизель (89 л.с.)	2003
	1,4 HDi, дизель (70 л.с.)	2003	КВП БЫСТРО
	1.4i, Бензин (75 л.с.)	2003	KWP МЕДЛЕННЫЙ
	1,6 16v, бензин (110 л.с.)	2003	КВП БЫСТРО
	1,6 HDi, дизель (110 л. с.)	2003	КВП БЫСТРЫЙ
	1,4 HDi, дизель (75 л.с.)	2004	КВП БЫСТРО
	1,4 XS, бензиновый (90 л.с.)	2004	КВП БЫСТРО
	1,4 16v, бензин (90 л.с.)	2004	КВП БЫСТРО
	1,6 HDi, дизель (110 л.с.)	2004	КВП БЫСТРО
	1.1, бензин (60 л.с.)	2005	KWP МЕДЛЕННЫЙ
	1.4, Бензин (75 л.с.)	2005	KWP МЕДЛЕННЫЙ
	1,4, дизель (75 л.с.)	2005	KWP МЕДЛЕННЫЙ
	1.6i, бензин (90 л.с.)	2005	КВП БЫСТРО
	1,4 HDi, дизель (70 л.с.)	2008	CAN 11 бит (500 КБ)
	1.4, Бензин (75 л.с.)	2008	КВП БЫСТРО
	2.0 HDi, дизель (90 л.с.)	2008	КВП БЫСТРО
	Дизель (81 л. с.)	2004
Пежо 206 куб.см	Бензин (135 л.с.)	2001
	2,0 л 100 кВт, бензин (135 л.с.)	2004
Пежо 206 РЦ	2.0 16v, бензин (177 л.с.)	2003	КВП БЫСТРО
	Бензин (175 л.с.)	2004	ИСО 14230-4
Пежо 206+	Бензин (60 л.с.)	2009	ИСО 14230-4
	1.1, Бензин (60 л.с.)	2009	КВП БЫСТРО
	1.4, Бензин (75 л.с.)	2010	КВП БЫСТРО
Пежо 207	HDI, Дизель (109 л.с.)	2005	ИСО 14230-4
	Дизель (108 л.с.)	2006
	HDI, Дизель (108 л.с.)	2006
	1,4 HDi, дизель (70 л. с.)	2006	CAN 11 бит (500 КБ)
	1,6 HDi, дизель (90 л.с.)	2006	КВП БЫСТРО
	1,6 HDi, дизель (110 л.с.)	2006	КВП БЫСТРО
	Мотор дв6 тип 9Гц, Дизель (108 л.с.)	2007	ИСО 14230-4
	1,4 16 В, дизель (90 л.с.)	2007	CAN 11 бит (500 КБ)
	1,6 16 В VTi, бензин (120 л.с.)	2007	CAN 11 бит (500 КБ)
	1,6 THP, бензин (150 л.с.)	2007	CAN 11 бит (500 КБ)
	1,6 THP, бензин (175 л.с.)	2007	CAN 11 бит (500 КБ)
	gti, Бензин (175 л.с.)	2008
	Чашка RC, бензин (175 л.с.)	2009	CAN
	1,6 16 В VTi, бензин (110 л.с.)	2009	CAN 11 бит (500 КБ)
	1. 4 HDi, Дизель (70 л.с.)	2011	CAN 11 бит (500 КБ)
	1,4 HDi, дизель (90 л.с.)	2011	CAN 11 бит (500 КБ)
Пежо 207CC	Бензин (135 л.с.)	2007
	Дизель (124 л.с.)	2007
Пежо 3008	1,6 HDi, дизель (110 л.с.)	2010	CAN 11 бит (500 КБ)
	2.0 HDi, дизель (150 л.с.)	2010	CAN 11 бит (500 КБ)
Пежо 306	1.6, Бензин (90 л.с.)	1998	ИСО 9141
	HDI, Дизель (89 л.с.)	1999
	2.0 HDi, дизель (90 л.с.)	1999	KWP МЕДЛЕННЫЙ
	1,6, бензин (90 л.с.)	2000	КВП БЫСТРО
	1,4 я, бензин (75 л.с.)	2001	КВП БЫСТРО
Пежо 306 Брейк	Бензин (97 л. с.)	2000
Пежо 306 Палм Бич	Бензин (74 л.с.)	1997
Пежо 306 XS	1.8 i16, Бензин (109 л.с.)	1999
Пежо 307	1,6 л 16 В, бензин (80 л.с.)	2001	КВП БЫСТРО
	2.0 HDi, дизель (90 л.с.)	2001	KWP МЕДЛЕННЫЙ
	1,6 16v, бензин (110 л.с.)	2001	КВП БЫСТРО
	2.0 16v, бензин (138 л.с.)	2001	KWP МЕДЛЕННЫЙ
	2, Бензин (180 л.с.)	2002	ИСО 9141
	1.6, Бензин (108 л.с.)	2003	ИСО 14230-4
	2,0 л HDI, дизель (89 л.с.)	2003	ИСО 14230-4
	1.4, Бензин (90 л.с.)	2003	КВП БЫСТРО
	2. 0 HDi, дизель (90 л.с.)	2003	КВП БЫСТРО
	2.0 HDi, дизель (110 л.с.)	2003	КВП БЫСТРО
	2.0 HDi, Дизель (110 л.с.)	2003	КВП БЫСТРО
	2,0 16 В, бензин (140 л.с.)	2003	КВП БЫСТРО
	1,6 16v, бензин (110 л.с.)	2004	КВП БЫСТРО
	1,6 HDi, дизель (110 л.с.)	2004	КВП БЫСТРО
	2.0 HDi, дизель (136 л.с.)	2004	КВП БЫСТРО
	2,0 16 В, бензин (138 л.с.)	2004	КВП БЫСТРО
	2, Бензин (140 л.с.)	2004	КВП БЫСТРО
	1,4 HDi, дизель (70 л.с.)	2005	КВП БЫСТРО
	1,6 HDi, дизель (90 л.с.)	2005	КВП БЫСТРЫЙ
	1,6 HDi, дизель (110 л. с.)	2005	КВП БЫСТРО
	2.0 HDi 16, дизель (136 л.с.)	2005	КВП БЫСТРО
	1,6 HDi, дизель (90 л.с.)	2010	CAN 11 бит (500 КБ)
Пежо 307 СС	Бензин (135 л.с.)	2004	ИСО 14230-4
Пежо 307 hdi	Дизель (81 л.с.)	2002	ИСО 14230-4, ИСО 9141-2
Пежо 307 профиль	Бензин (98 л.с.)	2004	ИСО 9141-2
Пежо 307 SW	Дизель (106 л.с.)	2003	ИСО 9141-2
	Дизель (109HP)	2003
	Дизель (106 л.с.)	2004
	Дизель (108 л.с.)	2004	—
Пежо 308	1,6 HDi, дизель (110 л.с.)	2006	CAN 11 бит (500 КБ)
	1,6 HDi, дизель (90 л. с.)	2007	CAN 11 бит (500 КБ)
	2.0 HDi, дизель (110 л.с.)	2007	CAN 11 бит (500 КБ)
	1,6 Vti, бензин (120 л.с.)	2007	CAN 11 бит (500 КБ)
	2.0 HDi, дизель (140 л.с.)	2007	CAN 11 бит (500 КБ)
	1,6 HDi, дизель (92 л.с.)	2008	CAN 11 бит (500 КБ)
	1,4 vti, бензин (95 л.с.)	2008	CAN 11 бит (500 КБ)
	1,6 HDi, дизель (92 л.с.)	2010	CAN 11 бит (500 КБ)
	1,6 THP, бензин (155 л.с.)	2010	CAN 11 бит (500 КБ)
	1,6 HDi, дизель (112 л.с.)	2011	CAN 11 бит (500 КБ)
Пежо 4007	2.2 HDi, Дизель (156 л.с.)	2008	CAN 11 бит (500 КБ)
Пежо 406	Дизель (121 л. с.)	1999	ИСО 14230-4, ИСО 9141-2
	Бензин (188 л.с.)	1999
	Дизель (109HP)	1999	ИСО 14230-4
	2.0 HDi, дизель (110 л.с.)	1999	KWP МЕДЛЕННЫЙ
	2.0 HDi, дизель (90 л.с.)	2000	KWP МЕДЛЕННЫЙ
	2.0 16v, бензин (137 л.с.)	2000	KWP МЕДЛЕННЫЙ
	2.2, Бензин (158 л.с.)	2000	KWP МЕДЛЕННЫЙ
	3,0 V6, бензиновый (210 л.с.)	2000	КВП БЫСТРО
	3.0 V6, бензин или сжиженный газ (210 л.с.)	2000	КВП БЫСТРО
		2001	ИСО 14230-4, ИСО 9141-2
	2.2 HDi, дизель (136 л.с.)	2001	KWP МЕДЛЕННЫЙ
		2002	ИСО 14230-4, ИСО 9141-2
	Дизель (135 л. с.)	2002
	2,0 л.с., бензин (143 л.с.)	2002	КВП БЫСТРО
	2.0 HDi, дизель (90 л.с.)	2003	КВП БЫСТРО
	2.0 HDi, дизель (110 л.с.)	2003	КВП БЫСТРО
	3,0 V6, бензиновый (210 л.с.)	2003	КВП БЫСТРО
	2.2 HDi, дизель (136 л.с.)	2004	КВП БЫСТРО
Пежо 406 купе	Бензин (188 л.с.)	2000
	Бензин (135 л.с.)	2001	ИСО 14230-4
Пежо 406 HDi		1999	ИСО 14230-4, ИСО 9141-2
Пежо 406 седан	2.2 ST, Бензин (156 л.с.)	2001	ИСО 14230-4
Пежо 407	Дизель (135 л.с.)	2004
	2. 0 HDi, дизель (110 л.с.)	2004	КВП БЫСТРО
	1,6 HDi, дизель (110 л.с.)	2004	КВП БЫСТРО
	1,8 16s, бензин или сжиженный газ (112 л.с.)	2004	КВП БЫСТРО
	2.0 HDi, дизель (136 л.с.)	2004	КВП БЫСТРО
	2.2, Бензин (158 л.с.)	2004	КВП БЫСТРО
	2.2 16v, бензин (163 л.с.)	2004	КВП БЫСТРО
	2.2 HDi, дизель (170 л.с.)	2004	КВП БЫСТРО
	2.0 HDi, дизель (136 л.с.)	2005	КВП БЫСТРО
	HDi, Дизель (90 л.с.)	2006	КВП БЫСТРО
	2.0 HDi, дизель (136 л.с.)	2006	CAN 11 бит (500 КБ)
	2,7 HDi, дизель (204 л.с.)	2006	КВП БЫСТРО
	3. 0 V6, бензин или сжиженный газ (211 л.с.)	2007	КВП БЫСТРО
Пежо 407 SW	Дизель (135 л.с.)	2005	ИСО 14230-4, ИСО 9141-2
Пежо 5008	1.6 HDi 16, Дизель (110 л.с.)	2010	CAN 11 бит (500 КБ)
Пежо 508	2.0 HDi, дизель (140 л.с.)	2011	CAN 11 бит (500 КБ)
	2.0 HDi, Hyb (163 л.с.)	2012	CAN 11 бит (500 КБ)
Пежо 607	2.2 HDi, Дизель (136 л.с.)	2000	KWP МЕДЛЕННЫЙ
	2.2e 16V, бензин (160 л.с.)	2000	KWP МЕДЛЕННЫЙ
	2,2 л, Бензин (161 л.с.)	2001
	2.2, Дизель (150 л.с.)	2001	KWP МЕДЛЕННЫЙ
	V6, бензиновый (210 л.с.)	2001	КВП БЫСТРО
	Бензин (204 л. с.)	2003	ИСО 9141-2
	2.2 HDi, дизель (136 л.с.)	2004	КВП БЫСТРО
	2,7 HDi V6, дизель (204 л.с.)	2004	КВП БЫСТРО
	V6, бензиновый (211 л.с.)	2005	КВП БЫСТРО
	2,2 16 В, бензин (160 л.с.)	2007	КВП БЫСТРО
Пежо 806	2.0 HDi, дизель (110 л.с.)	1999	KWP МЕДЛЕННЫЙ
	2.0 16v, бензин (135 л.с.)	2000
	2.0i 16v, бензин (138 л.с.)	2001	KWP МЕДЛЕННЫЙ
	16 В, двигатель RHW, дизель (108 л.с.)	2001	ИСО 14230-4
Пежо 807	2.0 HDi, дизель (110 л.с.)	2003	КВП БЫСТРО
	2.2, Бензин (116 л.с.)	2003	KWP МЕДЛЕННЫЙ
	2. 2 HDi, дизель (128 л.с.)	2003	КВП БЫСТРО
	2.0 HDi 16, дизель (136 л.с.)	2003	КВП БЫСТРО
	2.0 HDi, дизель (107 л.с.)	2004	КВП БЫСТРО
	2.0 HDi, дизель (136 л.с.)	2007	CAN 11 бит (500 КБ)
Пежо Берлинго	1.9D, Дизель (71 л.с.)	2004	KWP МЕДЛЕННЫЙ
Пежо Биппер	1,4 HDi, дизель (75 л.с.)	2009	МОЖЕТ 29 бит
Пежо Боксер	2.0 hdi, дизель (82 л.с.)	2002	ИСО 9141-2
	2.2 HDi, дизель (100 л.с.)	2004	КВП БЫСТРО
	2,8 HDi, дизель (127 л.с.)	2006	ИСО 9141
	2.2 HDi, дизель (100 л.с.)	2007	КВП БЫСТРО
	2.2 HDi, дизель (120 л. с.)	2010	КВП БЫСТРО
Пежо Эксперт	2.0 HDi, Дизель (90 л.с.)	2002	КВП БЫСТРО
	2.0 HDi, дизель (110 л.с.)	2002	КВП БЫСТРО
	1.9D, Дизель (65 л.с.)	2003	KWP МЕДЛЕННЫЙ
	2.0 HDi, дизель (95 л.с.)	2003	KWP МЕДЛЕННЫЙ
	2.0 HDi, дизель (120 л.с.)	2008	CAN 11 бит (500 КБ)
Пежо Партнер	2.0 HDi, Дизель (90 л.с.)	2000	KWP МЕДЛЕННЫЙ
	2.0 HDi, дизель (90 л.с.)	2001	KWP МЕДЛЕННЫЙ
	Дизель (69 л.с.)	2002	ИСО 14230-4
	1.4, Бензин (74 л.с.)	2003	ИСО 14230-4
	1,9 D, Дизель (65 л.с.)	2003	KWP МЕДЛЕННЫЙ
	2. 0 HDi, дизель (90 л.с.)	2003	КВП БЫСТРО
	1.6 16V NFU, Бензин (108 л.с.)	2004
	1,6 HDi, дизель (90 л.с.)	2006	КВП БЫСТРО
	1.9D, Дизель (65 л.с.)	2007	KWP МЕДЛЕННЫЙ
	1,6 HDI, дизель (75 л.с.)	2007	КВП БЫСТРО
	1,6HDI 90, Дизель (89 л.с.)	2008
	2.0 HDi, дизель (90 л.с.)	2008	KWP МЕДЛЕННЫЙ
	1,6 HDi, дизель (110 л.с.)	2009	CAN 11 бит (500 КБ)
Пежо РЦЗ	ТНР, Бензин (200 л.с.)	2010	CAN 11 бит (500 КБ)
	2.0 HDi, дизель (163 л.с.)	2012	CAN 11 бит (500 КБ)
Пежо Вигвам	1,6, дизель (90 л.с.)	2008	CAN 11 бит (500 КБ)

Некоторые схемы кабелей OBD-II: OBD-2 ISO 9141-2 (14230-4, KWP2000) простой последовательный кабель
OBD-2 J1850 PWM, J1850 VPW последовательный кабель ELM327
OBD-2 универсальный ISO 15765-4 CAN, SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4 и SAE J1939 диагностический кабель



PEUGEOT Диагностический инструмент и программное обеспечение BOXER Van OBD от myautoaid. com

PRO

ОСЕННЯЯ РАСПРОДАЖА!
всего 125 долларов вместо 159 долларов г.

Для 32+ марок автомобилей

• Сканирование всех блоков управления
• Чтение и удаление кодов неисправностей

Для вашего бренда

• Сервисный сброс
• Датчики и исполнительные механизмы
• Специальные функции

159,00 долларов США Только $125,00 ^*

Быстрая международная доставка с DHL

30-дневная политика возврата

Отличная поддержка клиентов

2 года гарантии на оборудование

Живите своей страстью к обслуживанию автомобилей, как никогда раньше! С помощью диагностического инструмента autoaid PRO вы получите больше функций для конкретной марки автомобиля. От тщательного сканирования всех блоков управления до считывания и удаления кодов неисправностей, выполнения сервисного сброса, доступа к датчикам и исполнительным механизмам и до всех специальных функций (например, регенерации сажевых фильтров, обучения форсунок или отключения электронных стояночных тормозов) . Все это доступно по лучшей цене прямо здесь, в магазине.

• открытый электронный стояночный тормоз
• регенерация дизельного сажевого фильтра
• замена батареи
• откалибровать датчик угла поворота руля
• прокачка тормозов
• научить дроссель
• научить клапан рециркуляции отработавших газов
• научить расходомер воздуха
• откалибровать электронный стояночный тормоз
• Сброс масла
• Базовая настройка
• Компенсация нулевого положения датчика тормозного давления
• закрыть электронный стояночный тормоз
• конфигурация дизельного сажевого фильтра
• Замена дизельного сажевого фильтра
• ESP-тест
• Инициализация насоса высокого давления
• конфигурация инжектора
• Калибровка нулевого положения датчика бокового ускорения
• Калибровка нулевого положения датчика продольного ускорения
• переведите стояночный тормоз в положение сборки
• Регулировка датчика давления в рампе
• Сбросить параметры адаптации
• Сброс после замены сцепления
• Сбросить значения адаптации EGR
• Сбросить значения адаптации форсунки
• Сбросить значения адаптации турбонагнетателя
• сервисный сброс
• Обучение датчика дифференциального давления
• Обучать кислородный датчик

• АБС/АСР/ЭСП
• Адаптивная система демпфирования
• Кондиционер
• Противоугонная сигнализация
• Аудио
• Аудиоусилитель
• Управление батареей
• Индикатор ремня безопасности
• Контроль тела
• CD-чейнджер
• Сотовый телефон/Система экстренного вызова
• Центральный электронный
• Приборная доска
• Диагностическая система (EOBD/OBDII)
• Система присадок к дизельному топливу
• Управление дверью, передняя левая
• Дверь передняя правая
• Модуль управления двигателем (ECM)
• Модуль управления двигателем 2 (ECM)
• Модуль управления двигателем 3 (ECM)
• Передний дисплей (FDIM)
• Ассистент дальнего света
• Информационный дисплей
• Панель информационного дисплея
• Управление светом
• Управление освещением слева
• Управление освещением справа
• Нижняя панель управления
• Многофункциональный модуль
• Помощь при парковке
• Стояночный тормоз (EPB/SBC)
• Усилитель руля
• Датчик дождя/света
• Удаленный вход без ключа
• Сиденье водителя
• Сиденье пассажира
• Боковая подушка безопасности передняя левая
• Боковая подушка безопасности передняя правая
• Начать аутентификацию
• Рулевая колонка в сборе
• Дополнительная удерживающая система (SRS)
• Система контроля тяги
• Передача инфекции
• Тюнер
• Датчик давления в шинах
• Контроль устойчивости автомобиля (VSC)
• Голосовое управление
• Стеклоочиститель

** Наличие зависит от модели, двигателя и конфигурации.

В действии

РЕКОМЕНДУЕТСЯ

«Невероятно, сколько всего можно прочитать с помощью автопомощи! Соотношение цена/качество просто потрясающее»

Роберто Тесич, автомобильный техник

Таким образом, ремонт вашего автомобиля становится еще проще! В нашем магазине вы можете купить руководства по ремонту для вашего автомобиля, включая советы и рекомендации, схемы и многое другое.

Найдите свой инструмент PRO

Alfa Romeo	Форд	Мини	Сиденье
Ауди	Хонда	Мицубиси	Шкода
БМВ	Хендай	Ниссан	Смарт
Ситроен	Киа	Опель	Фольксваген
Дачия	Мазда	Пежо	Вольво
Фиат	Мерседес-Бенц	Рено	и более
Наши самые популярные марки автомобилей

Alfa Romeo

Audi

BMW

Citroën

Dacia

Fiat

Ford

Honda

Hyundai

Киа

Мазда

Мерседес-Бенц

Мини

Mitsubishi

Nissan

Opel

Peugeot

Renault

Saab

Seat

Škoda

Smart

Volkswagen

Volvo

и более

См. покрытие автомобилей

Инструменты диагностики автомобилей autoaid работают с автомобилями более чем 32 автомобильных марок, выпущенных с 2000 года по настоящее время. С PRO вы получите все функции для выбранного вами бренда. Здесь вы можете найти список для покрытия транспортных средств

Наши PRO-инструменты так популярны не зря. От покрытия блока управления до сервисного сброса и всех специальных функций вы не найдете сопоставимого устройства по более низкой цене.

Хотите добавить больше брендов в свой инструмент PRO? Нет проблем — это можно сделать в любое время всего за несколько кликов. А если вам нужны все 32+ бренда, вы можете легко перейти с PRO на EXPERT. Это всегда гибко.

Десятилетний опыт компании autoaid позволил разработать инструменты для диагностики автомобилей, и мы продолжим их разработку в нашей штаб-квартире в Берлине. Качество нашей продукции хорошо известно по телевидению и в торговой прессе.

Размеры	55 мм х 25 мм х 12 мм
Вес	200 г
Контакты OBD2	Полный набор из 16 контактов с мультиплексором для всех конфигураций контактов
Кабели	OBD2 0,75 м и USB 0,75 м
Программное обеспечение	Автопомощь Диагностика+ для Windows 7 / 8 / 10 / 11
Требования	ПК, ноутбук или планшет с Windows 7/8/10/11 и постоянным подключением к Интернету
Обновления	Обновление в любое время до EXPERT
Гарантия качества	2 года гарантии на оборудование (для диагностических инструментов)

88869 2 годы9

Dimensions 55 mm x 25 mm x 12 mm

Weight 200 g

OBD2 pins Full 16 pin set with multiplexer for all pin configurations

Кабели OBD2 0,75 м и USB 0,75 м

Программное обеспечение Autoaid Diagnostics+ для Windows 7 / 8 / 10 / 11

Требования ПК, ноутбук, или планшет с Windows 7 / 8/10/11 и постоянное подключение к Интернету

Обновление Обновление в любое время до эксперта

Качественные гарантии

. гарантия на аппаратное обеспечение (для диагностических инструментов)

^* Диагностические инструменты autoaid работают с вашими ПК, ноутбуками или планшетами под управлением Windows 7, 8, 10 или 11. Диагностическое программное обеспечение autoaid доступно для загрузки. Поскольку это облачное устройство, во время процесса диагностики требуется подключение к Интернету. Лицензии PRO и EXPERT оплачиваются ежегодно и включают в себя все обновления, такие как новые добавленные модели автомобилей или улучшения функций. Раз в год вы можете бесплатно переоформить права на новую марку автомобиля при смене автомобиля.

159,00 долларов США Только $125,00 ^*

Быстрая международная доставка с DHL

30-дневная политика возврата

Отличная поддержка клиентов

2 года гарантии на оборудование

Схема блока предохранителей Peugeot Boxer, 2006 г.

25.08.2021

Peugeot Boxer — коммерческий фургон, разработанный конструкторским бюро Fiat Centro Stile. Выпускается совместным предприятием JV Sevel SpA, созданным в 1978 году итальянской Fiat Group и французской PSA Peugeot Citroën. Свой современный дизайн фургон приобрел в 2006 году. Выпускается под четырьмя брендами: Peugeot Boxer, Citroen Jumper, RAM Promaster (в США) и Fiat Ducato III третьего поколения.

В нашем материале мы подробно разберем цепи предохранителей на Пежо Боксер 2 поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, 2015, 2016, 2017, 2018, 2019 выпуска. Вот расположение и фото монтажных блоков. Отдельно отметим предохранитель, отвечающий за прикуриватель.

В салоне

Здесь два блока: один рядом с пассажирским сиденьем, второй со стороны водителя внизу приборной панели.

Расположение блока предохранителей рядом с сиденьем.

Реле размера

Схема
№	Описание	А
Тип 1
Ф54	Отсутствует	—
Ф55	Подогрев сидений	15
Ф56	Электрическая розетка возле задних пассажирских сидений	15
Ф57	Дополнительный обогреватель под сиденьем	10
Ф58	Боковые габаритные огни, указатели поворота	10
Ф59	Самовыравнивающаяся подвеска (+ аккумулятор)	7,5
Ф60	№	—
Ф61	№	—
Ф62	№	—
Ф63	Привод дополнительного отопителя пассажира (боксер)	10
Ф64	Отсутствует	—
Ф65	Вентилятор дополнительного отопителя пассажира	30
Т30
Т31	Реле дополнительного отопителя
Т66	Реле прикуривателя
Тип 2
54	Кондиционер/обогреватель	10
55	Подогрев сиденья	15
56		15
57	Кондиционер/обогреватель	10
58	фары ближнего света	10
59	Активная система подвески	7,5
60	Кондиционер/обогреватель	10
61		30
Т25	Внутреннее освещение
Т66	Реле прикуривателя
Т30	Размеры реле
Т31	Дополнительный обогреватель под сиденьем

Еще один блок предохранителей в салоне находится со стороны водителя, в нижней части приборной панели.

Пример доступа. Открутить винты А.

Расшифровка блока предохранителей под панелью приборов Peugeot Boxer
Тип 1
Общая форма.
Схема.
№	Описание	А
F12	Правая фара ближнего света	7,5
F13	Левая фара ближнего света, корректор фар	7,5
Ф31	Реле блока управления моторного отсека, реле блока управления приборной панелью (+ ключ)	7,5
Ф32	Лампы салона микроавтобуса (аварийное освещение)	10
Ф33	Задняя электрическая розетка	15
Ф34	Отсутствует	—
Ф35	Фонари заднего хода, блок управления сервотроником, датчик наличия воды в дизельном фильтре, (+ ключ)	7,5
Ф36	Блок управления центральным замком (+ аккумулятор)	15
Ф37	Выключатель стоп-сигнала (основной), третий стоп-сигнал, панель приборов (+ ключ)	7,5
Ф38	Реле блока управления панелью приборов (+ аккумулятор)	10
Ф39	Разъем системы диагностики EOBD, магнитола, кондиционер, сигнализация, хронотахограф, таймер предпускового подогревателя Webasto (+ аккумулятор)	10
Ф40	Обогрев заднего левого стекла, обогреватель бокового зеркала со стороны водителя	15
Ф41	Обогрев заднего правого стекла, обогрев зеркала со стороны пассажира	15
Ф42	Система АБС, стоп-сигналы (вторичные) (+ключ)	7,5
Ф43	Стеклоочиститель (+ключ)	30
Ф44	Предохранитель прикуривателя Peugeot Boxer г. , передняя электрическая розетка	20
Ф45	Органы управления двери водителя, органы управления двери пассажира	7,5
Ф46	Отсутствует	—
Ф47	Стеклоподъемник двери водителя	20
Ф48	Стеклоподъемник пассажирской двери	20
Ф49	Магнитола, стеклоподъемник двери водителя, приборная панель, датчик дождя (+ клавиша)	7,5
Ф50	Подушка безопасности (+ ключ)	7,5
Ф51	Кондиционер, круиз-контроль, хронотахограф (+ключ)	7,5
Ф52	Реле вспомогательного блока управления	7,5
Ф53	Панель приборов, задние противотуманные фары (+ аккумулятор)	7,5
1	Реле ближнего света фар
2	Реле обогрева заднего стекла

Тип 2
Фото для примера.
Схема.
№	Назначение	А
F12	Фара ближнего света правая	7,5
F13	Фара ближнего света, левая	7,5
Ф31	Реле процессора моторного отсека — Реле процессора приборной панели (+ ключ)	5
Ф32	Освещение салона (+ аккумулятор)	7,5
Ф33	Датчик контроля аккумулятора в версии «стоп-старт» (+ аккумулятор)	7,5
Ф34	Внутреннее освещение микроавтобуса — аварийная сигнализация	7,5
Ф36	Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор включения батареи — Программатор дополнительного обогрева (+ батарея)	10
Ф37	Выключатель стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)	7,5
Ф38	центральный замок	20
Ф42	Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель стоп-сигнала	5
Ф43	Стеклоочиститель (+ключ)	20
Ф47	Стеклоподъемник со стороны водителя	20
Ф48	Стеклоподъемник со стороны пассажира	20
Ф49	Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор прерывателя аккумуляторной батареи (+ ключ)	5
Ф50	Процессор подушек безопасности и преднатяжителей ремней	7,5
Ф51	Хронотахограф — Процессор гидроусилителя руля — Кондиционер — Фонари заднего хода — Водяной фильтр в дизельном топливном фильтре — Датчик расхода (+ключ)	5
Ф53	Комбинация приборов	7,5
Ф89	№	—
Ф90	Фара дальнего света, левая	7,5
Ф91	Фара дальнего света правая	7,5
Ф92	Фара противотуманная левая	7,5
Ф93	Противотуманная фара правая	7,5

В моторном отсеке

Расположен с левой стороны моторного отсека.
