Форд фокус 3 предохранитель прикуривателя где находится: Предохранитель прикуривателя Форд Фокус 3: где находится, замена, фото

Предохранитель прикуривателя Форд Фокус 3: где находится, замена, фото

Предохранитель прикуривателя Форд Фокус 3 при увеличенной нагрузке на устройство стабильно перегорает, чем доставляет водителю определенные проблемы. Неприятность свойственна машинам 1 поколения, выпущенным в 2003 году и модификациям после рестайлинга.

Автомобиль оборудован тремя основными блоками предохранителей. Первый расположен под капотом, второй – за вещевым ящиком. Здесь сосредоточены все вставки и защитные элементы авто.

Содержание

  • 1 За что отвечает
    • 1.1 Схема предохранителя
    • 1.2 Расположение
  • 2 Какие предохранители ставить
  • 3 Почему предохранитель перегорает на Focus 3
  • 4 Замена предохранителя
  • 5 Итог

За что отвечает

Плавкий элемент имеет два назначения. В первой модификации и версии, претерпевшей рестайлинг 2012 года, суть не меняется. Элемент отвечает за непосредственно прикуриватель и розетку кормовой части.

Отдельные водители для снятия нагрузки монтируют «подкуривалку» напрямую от аккумулятора. Так получается подключить к розетке более мощное оборудование без риска повреждения системы.

Схема предохранителя


Стандартный предохранитель расположен в салонном модуле и подключается в бортовую цепь в месте разрыва проводки перед потребителями и выключателем. Происходит защита всей цепи и отсутствует вероятность ее повреждения.

Расположение

На Фокусе третьего поколения предохранитель находится под бардачком. Деталь стоит на одном месте, независимо от того, какая модификация кузова. Неважно, будь это универсал, хэтчбек или седан.

Для получения доступа к модулю следует отжать фиксаторы защитной крышки и вынуть ее с посадочного места.


Здесь вставка окрашена в желтый цвет и установлена в первом левом ряду по вертикали, четвертое гнездо снизу.

Какие предохранители ставить

Устанавливаются только микро элементы.

Замена детали на стандартные типа ЕВРО недопустима – блок не предназначен для работы с подобным номером детали.

Почему предохранитель перегорает на Focus 3

При постоянном выходе из строя проверка магистрали выполняется в определенной последовательности.

  1. Установить машину на ровной поверхности и надежно зафиксировать ее.
  2. Отключить питание от аккумуляторной батареи.
  3. Вынуть прикуриватель из гнезда и проверить его целостность.
  4. Если элемент цел – диагностируется проводка самого устройства и задней розетки. Возможно в цепи присутствуют повреждения провода или перетерлась оплетка магистрали.
  5. Если проблема не найдена – проверяется монтажный блок.

Замена предохранителя


Чтобы поменять следует выполнить ряд действий.

  1. Обесточить бортовую цепь.
  2. Вскрыть защитную панель монтажного блока.
  3. Извлечь модуль из гнезда.
  4. Здесь следует найти плавкую вставку под номером F61.
  5. Далее, используя специальный инструмент, вынуть предохранитель из гнезда и установить на его место заведомо исправный.

Итог

Предохранитель Фокуса 3 является важным и простейшим элементом бортовой проводки автомобиля. Деталь можно заменить самостоятельно, при наличии 10 минут свободного времени.

Оставить отзыв

Блок предохранителей и реле Ford Focus 3, их описание

Рубрика: FordАвтор: admin

Ford Focus 3-го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах в кузовах седан, хетчбек, универсал и поставлялся на рынки более 122 стран. В этой статье мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3, их описание со схемами блоков и фотографиями.

Схема расположения предохранителей в машине Форд Фокус 3

Блок предохранителей в реле под капотом Форд Фокус 3

Монтажный блоку расположен с правой стороны возле крыла и стойки.



Блок предохранителей в моторном отсеке схема с обозначениями

Расшифровка

№АмперЦветНазначение предохранителя
740ЗеленыйНасос ABS, насос системы динамической стабилизации (ESP)
830РозовыйКлапан системы динамической стабилизации (ESP)
930РозовыйОбогреватель заднего стекла
1040ЗеленыйЭлектровентилятор воздухонагнетателя
1130РозовыйМодуль запуска и остановки двигателя
1230РозовыйЭлектронный блок управления двигателем
1330РозовыйРеле стартера
1440ЗеленыйОбогрев ветрового стекла, правая сторона
1525БелыйБлок управления трансмиссией*
1640ЗеленыйОбогрев ветрового стекла, левая сторона
1720СинийВспомогательный отопитель*
1820СинийОчистители ветрового стекла
195КоричневыйМодуль ABS, модуль системы динамической стабилизации (ESP)
2015СинийЗвуковой сигнал
215КоричневыйВыключатель стоп-сигналов
2215СинийСистема контроля аккумуляторной батареи
235КоричневыйКатушка зажигания, блок управления наружным освещением
2420ЖелтыйЗадняя розетка для подключения дополнительного электрооборудования*
2510КрасныйНаружные зеркала заднего вида с электроприводом
2615СинийБлок управления трансмиссией*
2715СинийМуфта компрессора системы кондиционирования
285КоричневыйАдаптивная система круиз-контроля
2920ЖелтыйОмыватели фар*
305КоричневыйЭлектронный блок управления двигателем
31—~Не используется
3210КрасныйКлапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах
3310КрасныйПривод заслонок управления каналами впускного коллектора*
3410КрасныйФорсунки*
355КоричневыйАктивные жалюзи радиатора (бензиновый двигатель)*
3515СинийАктивные жалюзи радиатора (дизельный двигатель)*
3610КрасныйЭлектронный блок управления двигателем
37“Не используется
3815СинийЭлектронный блок управления двигателем, блок управления трансмиссией*
395КоричневыйМодуль управления фарами*
405КоричневыйЭлектроусилитель рулевого управления
4120ЖелтыйБлок управления наружным освещением
4215СинийОчиститель заднего стекла
4315СинийРегулятор наклона фар
445КоричневыйАдаптивная система круиз-контроля
4510КрасныйОбогрев форсунок омывателя ветрового окна
4625БелыйЭлектрические стеклоподъемники (передние окна)
477,5БордовыйЭлектрообогрев наружных зеркал заднего вида
48—Испаритель*

Блок предохранителей в салоне Ford Focus 3

Большинство предохранителей установ­лено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.

Для получения доступа к предохрани­телям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассо­вый пинцет.

Cхема расположения предохранителей в салоне Ford Focus 3

Расшифровка

№АмперЦветНазначение предохранителя
5620ЖелтыйПитание топливного насоса
57-58——Не используется
595КоричневыйПитание пассивной противоугонной системы (PATS)
6010КрасныйПлафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
6120ЖелтыйПредохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования
625КоричневыйМодуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения*
6310КрасныйАдаптивная система круиз-контроля*
64——Не используется
6510КрасныйМеханизм открывания крышки багажного отделения
6620ЖелтыйЗамок двери водителя
677,5БордовыйДисплей аудиосистемы
6815КрасныйЗамок рулевой колонки
695КоричневыйПанель приборов
7020ЖелтыйЦентральный замок
7110КрасныйСистема отопления и кондиционирования
727,5БордовыйЭлектроусилитель рулевого управления
735КоричневыйАвтономное звуковое устройство, диагностический разъем
7415СинийГлавный предохранитель фар дальнего света
7515СинийПередние противотуманные фары*
7610КрасныйФонари заднего хода
7720ЖелтыйНасос омывателя фар
785КоричневыйВыключатель (замок) зажигания или кнопка запуска
7915СинийАудиосистема, аварийная сигнализация и кнопка запирания дверей
8020ЖелтыйЛюк с электроприводом*
815КоричневыйДатчик движения в салоне, антенна
8220ЖелтыйНасос стеклоомывателя
8320ЖелтыйЦентральный замок
8420ЖелтыйЗамок двери водителя
857,5БордовыйЭлектродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона
8610КрасныйПреднатяжители ремней безопасности, система отключения подушки безопасности пассажира
87-89—Не используется



Расположение предохранителей в багажнике Форд Фокус 3

Схема предохранителей в багажнике Форд Фокус 3

Расшифровка

№АмперЦветНазначение предохранителя
1——Не используется
210КрасныйКнопка запуска двигателя*
35КоричневыйДистанционное открывание дверей
425БежевыйЭлектрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
525БежевыйЭлектрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
625БежевыйЭлектрические стеклоподъемники (левая задняя дверь)*
725БежевыйЭлектрические стеклоподъемники (правая задняя дверь)*
810КрасныйСистема сигнализации
925БежевыйЭлектрическая регулировка положения сиденья водителя*
10-11——Не используется
1210КрасныйСистемы кондиционирования воздуха
135КоричневыйКомбинация приборов
147,5БордовыйДисплей аудиосистемы*
1515СинийАудиосистема, панель управления аудиосистемой
16-25——Не используется
2640ЗеленыйМодуль прицепа
27-28——Не используется
295КоричневыйСистема мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида*
305КоричневыйМодуль системы помощи при парковке*
31-33——Не используется
3415СинийОбогрев сиденья водителя*
3515СинийОбогрев сиденья переднего пассажира*
36——Не используется
375КоричневыйЛюк с электроприводом*
38-45—Не используется
4610КрасныйСистема мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида*



Электрическая схема Форд Фокус 3

Скачать электрическую схему Форд Фокус 3 можете у нас на сайте — здесь.

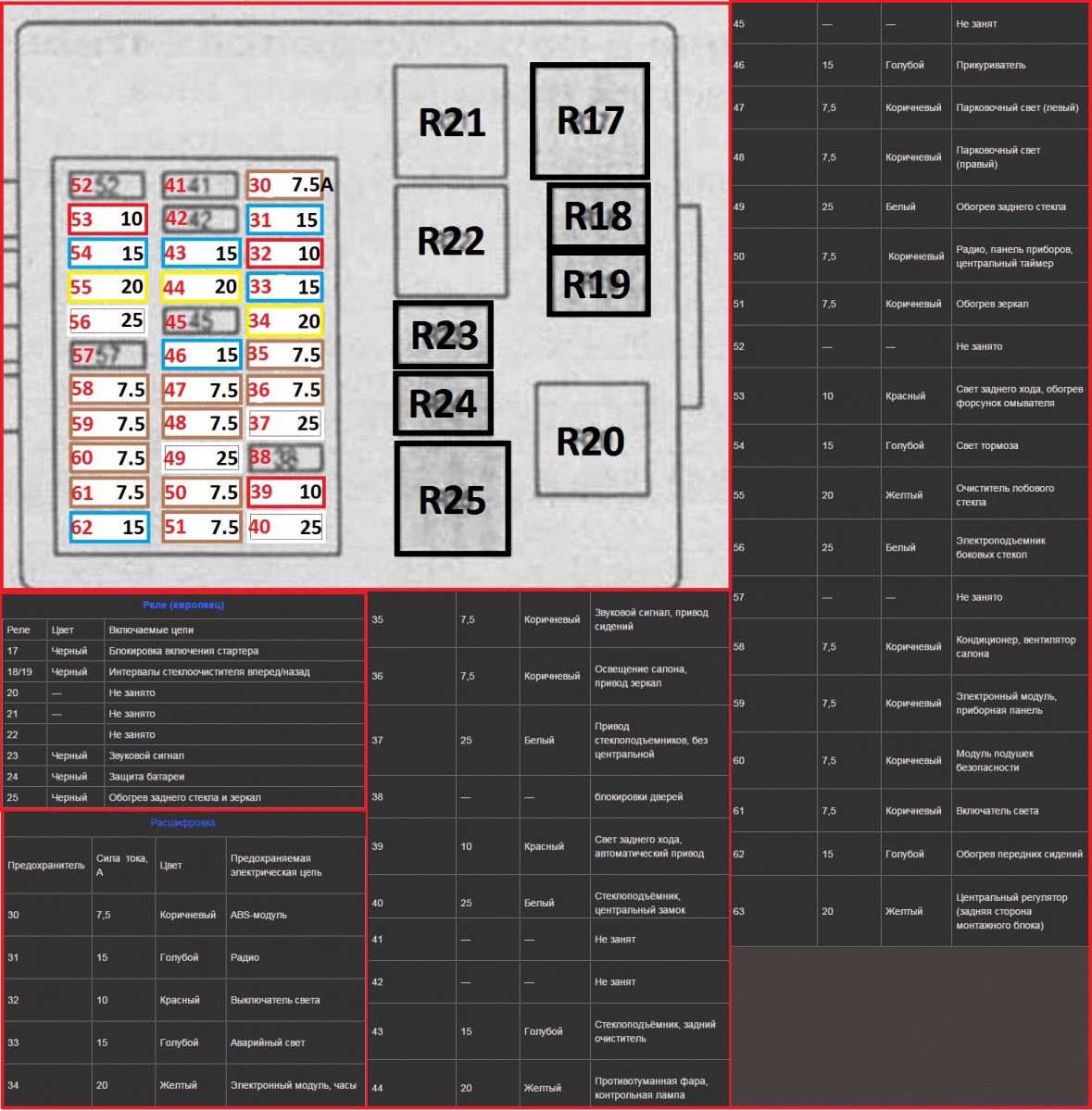

Где находится предохранитель прикуривателя форд фокус

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Помогите! У меня не работает прикуриватель в моем Ford Focus 2001 года. Подозреваю, что это предохранитель, но не знаю, где его найти. Любые предложения?

Ответить

Сохранить

Нравится

1 — 8 из 8 Сообщений

Посмотрите схему/диаграмму в руководстве пользователя.

Если у вас нет руководства пользователя, загрузите его здесь:

https://www.fleet.ford.com/maintenance/owners_manuals/default.asp

Ответить

Сохранить

Например,

, или вы можете просто снять крышку с панели предохранителей, и она покажет вас сзади.

Ответить

Сохранить

Аналогично

Предохранитель № 46, предохранитель на 15 А.

Ответить

Сохранить

Как

Предохранитель прикуривателя Focus mk1

Это безумие! На задней части моего бардачка есть изображение сигареты с предохранителем 46 на 15 ампер! Но у меня там 7.

5ампер!! Предохранитель 47 был зажигалкой?? Вам нужно будет нажать на боковые стороны перчаточного ящика, как только он откроется, потяните его дальше вниз, и стержень слева отсоединится, и перчаточный ящик будет висеть и не будет мешать вам, схема предохранителей находится на плоской части в нижней части. перчаточная дверь!!!!
Надеюсь, это поможет
Марк

Ответить

Сохранить

Нравится

Марк — ваше местоположение в мире и ваша точная модель могут помочь.

Информация. бесполезна, если не знать, к чему она применима.

(Личная информация еще не введена, и в сообщении ничего нет)

Ответить

Сохранить

Нравится

снорвуд сказал:

Помогите! У меня не работает прикуриватель в моем Ford Focus 2001 года. Подозреваю, что это предохранитель, но не знаю, где его найти. Любые предложения?

Нажмите, чтобы развернуть…

Возрождение старой темы. Как это все прошло в конце (если вы помните то далекое прошлое)? При «подсоединении» дополнительной розетки 12 В к питанию прикуривателя (который всегда находится под напряжением) я непреднамеренно соединил два кабеля. Теперь вся цепь мертва — это и передняя, ​​и задняя розетки 12В. Проверил предохранитель на 15 А (№ 47 на ST170 в Великобритании 2002 г.), он в порядке, но на всякий случай заменил его. Цепь все еще мертва, и я не смог найти скрытый встроенный предохранитель. Я пробежал метр по контактам предохранителей в блоке предохранителей, и там тоже нет питания 12 В (зажигание включено или выключено).

Есть ли какое-то другое (сплавленное) живое питание, от которого питается цепь прикуривателя — выше 15 ампер? Я застрял нахмурившись

Ответить

Сохранить

Нравится

Успехов! Удалил подачу питания ко всему, отключив аккумулятор. Проверил непрерывность от Т-образного разъема до держателя предохранителя, и это сработало. То, что я не сделал, было то же самое для черного кабеля на землю. Только что сделал это сейчас и все хорошо. Глупый момент, когда мне не приходило в голову, что по большей части все заземлено, чтобы замкнутая цепь вообще функционировала. Что меня удивило, так это то, что только после отключения аккумулятора и повторного подключения все вернулось в норму. Теперь интересно, не сработало ли замыкание цепи что-то в реле или каком-то другом логическом блоке где-нибудь. Удаление, а затем повторное включение цепи произвело некоторый «сброс». Без понятия, но я возьму это.

Ответить

Сохранить

Нравится
