Egr система принцип работы – Система рециркуляции отработавших газов EGR: принцип действия

Назначение системы ЕГР

Основное назначение системы EGR – уменьшение концентрации оксидов азота в выхлопных газах. Оксид азота – токсичное вещество, значительно загрязняющее окружающую среду. В процессе сгорания топливной смеси самое активное участие принимает кислород. Однако, в воздушной смеси, подаваемой в камеры сгорания, азот составляет более весомую часть. Он также может участвовать в процессе сгорания. Это происходит при повышенных температурах сгорания топливной смеси. При этом образуется токсичный оксид азота.

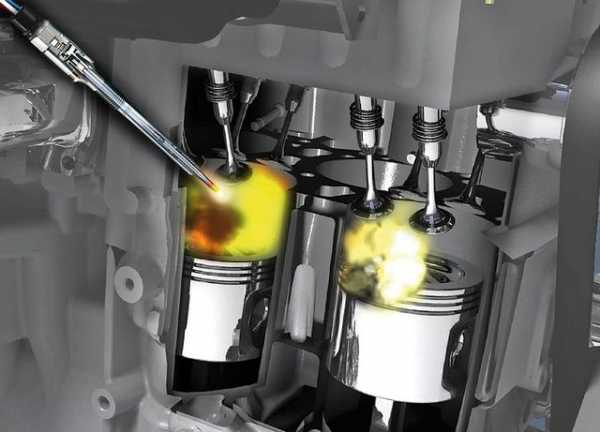

Задача системы EGR – по возможности уменьшить концентрацию оксида азота в выхлопных газах. Единственный способ – уменьшить температуру сгорания. Это возможно, если снизать концентрацию кислорода в поступаемой в двигатель топливно-воздушной смеси. Клапан ЕГР перепускает часть выхлопных газов (в них кислорода практически нет, он вступил в реакцию оксидирования) во входную воздушную цепь.

Наряду с основной функцией уменьшения токсичности выхлопных газов система ЕГР способствует:

• уменьшению процессов детонации двигателя;
• более быстрому прогреванию двигателя;
• повышению других показателей экологичности;
• полному сгоранию топлива.

Рабочий ресурс клапана ЕГР

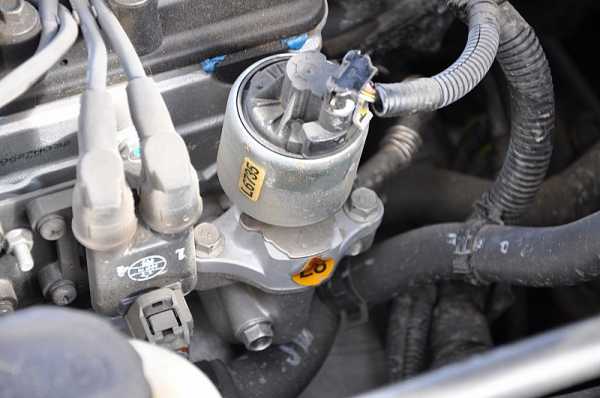

Непосредственно сам клапан EGR выполнен из высоколегированной стали, выдерживающей крайне высокие температуры, образующиеся в процессе сгорания топливной смеси. Такая сталь не обладает значительной механической стойкостью. Поэтому рабочий ресурс клапана ЕГР обычно составляет не более 80.000 километров. На двигателях с изношенной поршневой группой в выхлопные газы проникает прогоревшее масло, образующее засоряющий нагар. Ресурс системы ЕГР может уменьшиться практически вдвое. Поэтому большинство автомобилей прошлого столетия, если и имеют работоспособную систему EGR, она давно уже действует в нештатном режиме, иначе, неэффективна с точки зрения экологии.

Классификация систем EGR

В настоящее время эксплуатируются автомобили, оборудованные следующими типами систем EGR:

1.Пневматическая система. Использует для управления вакуумное разряжение, формируемое в системе впуска воздуха.

Такая система надежна, но руководствуется в своих действиях только одним параметром – вакуумным разряжением.

2. Электронная система ЕГР. Устанавливается на большинство современных автомобилей. Работа данной системы реализована непосредственным контролем блоком управления двигателя по сложному алгоритму, в котором могут быть задействованы показания многих датчиков:

• температуры охлаждающей жидкости;
• скорости автомобиля;
• коленвала или распредвала;
• давления газов;
• EGR;
• дифференцированного давления;
• лямбда-зонда;
• расходомера и др.

При этом клапан ЕГР может регулироваться не только стопроцентным открытием/закрытием, но и с помощью шагового двигателя приоткрываться/закрываться в определенной пропорции. Алгоритм работы системы EGR каждый производитель составляет самостоятельно, и он далеко не простой.

Причины неисправности системы ЕГР

Неисправность системы EGR – один из наиболее распространенных позывов отказаться от нее вообще. Основные причины неисправности:

• заправка некачественным топливом;
• установка некорректного угла опережения зажигания;
• износ поршневой группы, маслосъемных колпачков;
• некачественное масло или превышение его уровня;
• естественный износ клапана.

Признаки неисправности системы EGR

Основные признаки неисправности системы ЕГР:

• нестабильные холостые обороты;
• черный выхлопной дым дизельных двигателей;
• уменьшение мощности двигателя;
• повышенная шумность работы двигателя;
• детонация;
• индикация лампочки «CHECK ENGINE».

При появлении признаков неисправности системы следует проверить ее работоспособность с помощью компьютерной диагностики. В OBD-режиме компьютерная диагностика определяет:

• коэффициент рециркуляции;
• коэффициент скважности (заполнения) импульсов широтно-импульсной модуляции;
• состояние клапана ЕГР.

Существует несколько методик проверки системы EGR обычными измерительными приборами: мультиметром, манометром.

Целесообразность отключения системы ЕГР

В случае, если система ЕГР не работает, возникает закономерный вопрос: насколько целесообразно восстанавливать ее работоспособность. Прежде всего, следует осмотреть клапан ЕГР, состояние трубопроводов, ведущим к нему. Клапан обычно располагается в левой либо задней части подкапотного пространства, как показано на рисунке.

Если он в норме, можно проверить сопротивление обмотки клапана, которое должно быть в пределах от 10 до 100 Ом. Далее следует провести компьютерную диагностику и определить причины неисправности системы.

В случае, когда двигатель имеет изношенную поршневую группу, сильно дымит, нет смысла восстанавливать работоспособность системы EGR вообще. Если это автомобиль годов выпуска до 2000, то он даже ругаться на отсутствие системы не будет. Если есть сообщение об ошибке обрыва клапана ЕГР, такую неисправность можно устранить, эмулировав (создав иллюзию присутствия) клапан с помощью установки лампочки салона или обмотки реле параллельно обмотке клапана EGR. Патрубки, ведущие к клапану, лучше заглушить.

Отключение системы EGR в процессе чипования блока управления двигателя

Некоторые автовладельцы в погоне за максимальным увеличением мощности и приемистости автомобиля, попытке выжать из двигателя все соки, глушат систему EGR принудительно. Понятно, с точки зрения экологии они неправы. Но, красиво ездить не запретишь.

Есть СТО и мастерские, оказывающие услуги по программному отключению системы ЕГР. По-существу, блок управления перепрограммируется таким образом, что изменяется алгоритм работы, точнее неработы, системы. При ее отключении блок управления не видит сбоев в работе системы ЕГР, не «душит» двигатель при увеличении оборотов и скорости, превышении концентрации оксидов азота.

Можно при наличии полупрофессиональной диагностики скачать прошивки в интернете, и перепрошить блок управления самостоятельно. Но это очень опасно – можно потом и не завестись. Лучше эту работу доверить профессионалам. Плюсы удаления ЕГР:

• повышение мощности двигателя;
• уменьшение загрязнения форсунок;
• в некоторых случаях наблюдается уменьшение дымности;
• немного увеличивается ресурс «подгулявших» двигателей.

Минусы удаления системы EGR:

• повышение концентрации токсичных выхлопов;
• возможность появления ошибок двигателя в дальнейшей эксплуатации;
• увеличение потребления топлива.

В любом случае, если нет сильной необходимости удаления системы ЕГР, лучше оставить все, как есть. Пусть уж будет автомобилю дышать труднее, а не нам.

autoburum.com

EGR: система рециркуляция отработанных газов

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Содержание статьи

Назначение EGR и принцип действия

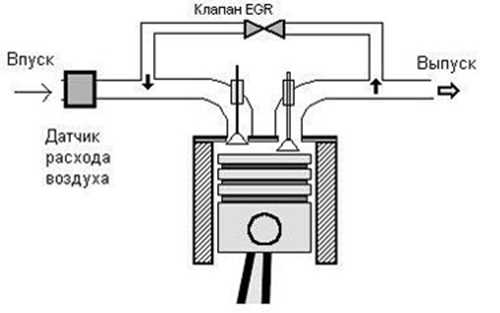

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на 10%.

Как работает EGR?

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше – и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций EGR

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

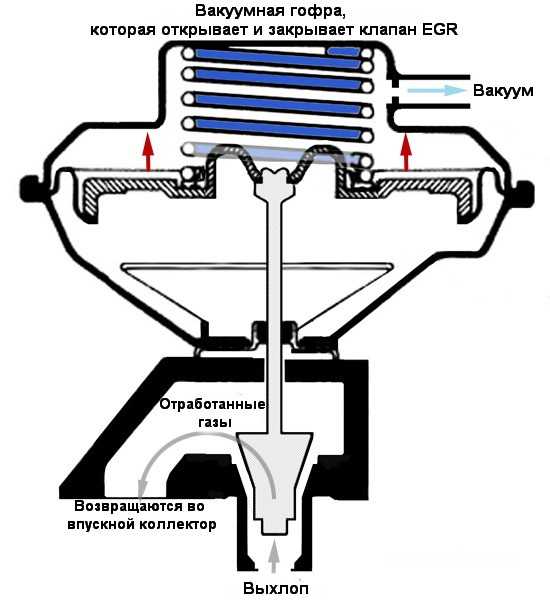

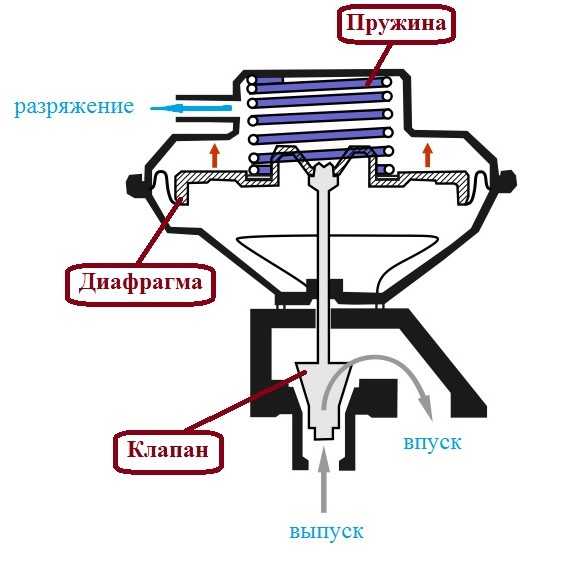

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

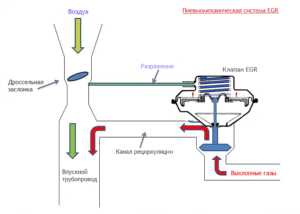

В электропневматических системах EGR работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;
• с датчиком температуры выхлопных газов;
• с датчиком положения клапана EGR;
• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

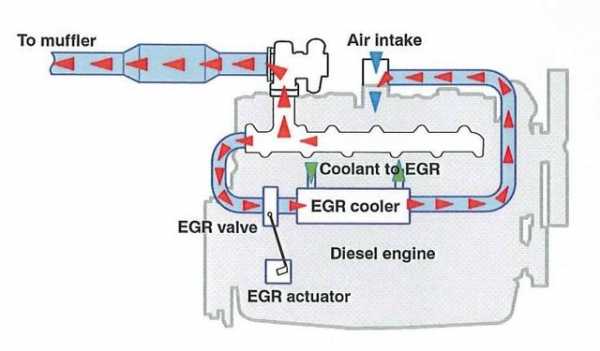

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Неисправности и обслуживание EGR

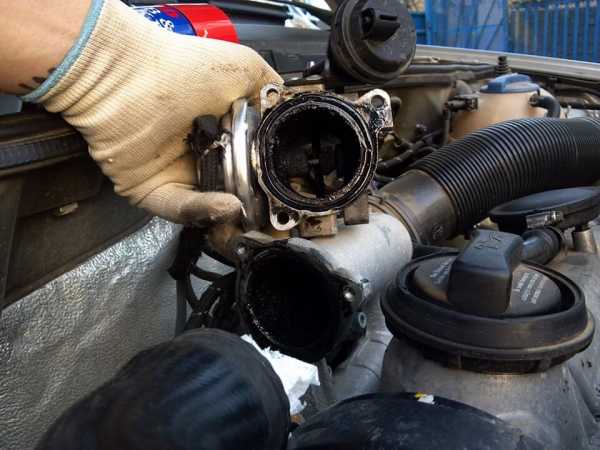

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.

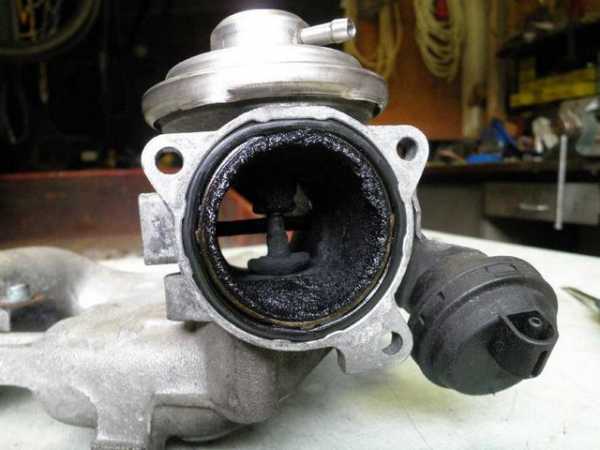

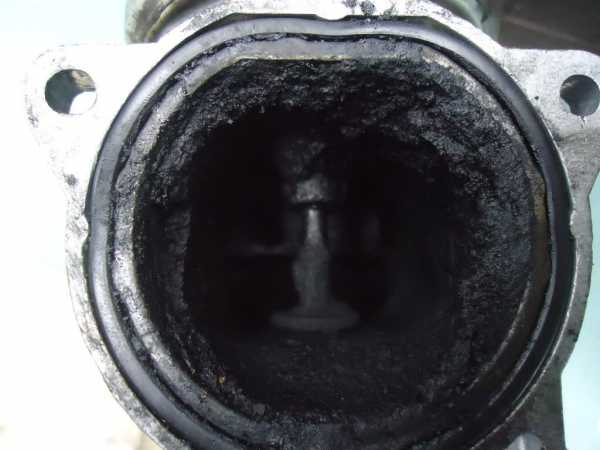

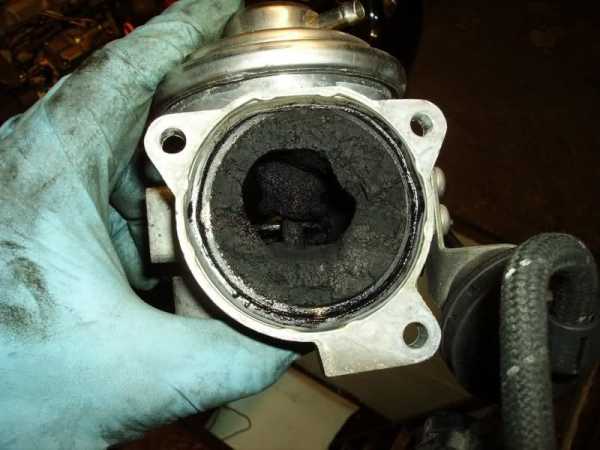

От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.

Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.

Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.

Однако не во всех проблемах, связанных с пневмо – EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие элементы. Поэтому не стоит торопиться демонтировать клапан, вначале нужно проверить, подается ли на него разряжение. На большинстве автомобилей вакуумом управляются не только клапан EGR, но и, например, клапан регулирования давления турбокомпрессора, заслонки во впускном коллекторе, заслонки климатической установки, усилитель тормозов и т.д. (все зависит от конкретной модели). Повреждение любой вакуумной трубки или заедание клапана, подсос воздуха во впускном коллекторе скажется на работе EGR. К нарушениям может приводить и неисправный управляющий электроклапан, подающий разрежение на пневмоклапан, и неисправный датчик, входящий в систему управления EGR.

Неисправности EGR

Ресурс различных систем EGR составляет от 70 до 100 тысяч километров (в отечественных условиях около 50 тысяч). После этого ее компоненты подлежат замене. Это в идеале. Однако желающих платить немалые деньги находится немного. Несложное и своевременное обслуживание системы поможет продлить ей жизнь. В пневмоклапане EGR необходимо периодически очищать седло и шток от нагара с помощью жидкости для очистки карбюратора. Делать это нужно осторожно, чтобы жидкость, агрессивная к резине, при попадании на диафрагму клапана не повредила ее. В системах с управляющим электроклапаном в нем, как правило, имеется фильтр, защищающий вакуумную систему от загрязнения. Его необходимо очищать.

Когда EGR начинает давать сбои, многие автовладельцы предпочитают заглушить ее. Как правило, это делается с помощью вырезанной из тонкой жести прокладки, устанавливаемой под клапан. Среди специалистов мнения о глушении системы расходятся. Одни считают его совершенно безвредным, а некоторые даже полезным. Вторые же полагают, что в результате повышается температура в камере сгорания, а это увеличивает риск появления трещин в головке блока цилиндров.

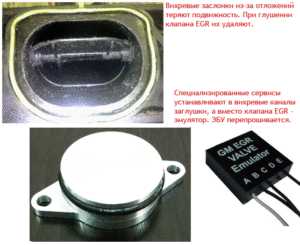

Простое механическое глушение клапана и удаление вихревых заслонок (там, где они есть) не всегда приводит к желаемым результатам. На турбодизелях возможны проблемы с регулированием давления наддува и повышенным износом турбины. На современных двигателях клапан EGR необходимо «удалять» и программно – перепрошивкой блока управления. В противном случае контроллер будет постоянно выдавать ошибку или даже переводить двигатель в аварийный режим.

avtonov.info

Система EGR – принцип работы

Что такое и как работает система EGR?

Расшифровывается эта аббревиатура как Exhaust Gas Recirculation, что в переводе означает “рециркуляция отработавших газов”. Уже из названия становится ясно, что принцип работы этой системы основан на возвращении обратно в цилиндры определенного количества отработавших газов для их окончательного сжигания.

Если из-за того, что неправильно или нестабильно работает система EGR и, как следствие, возникают какие-либо неисправности, то разобраться в причинах и устранить проблему достаточно сложно и трудоёмко, особенно для начинающего мастера. Кроме всего прочего, это связано еще и с не самым простым механизмом, по которому работает система. Вообще он основан на возвращении строго определенного количества отработанных газов обратно во впускной коллектор. Причем все это должно происходить в строго определенное время. Впоследствии, после смешения с воздухом и топливом выпускные газы поступают обратно в цилиндры двигателя, но уже вместе со свежей топливовоздушной смесью. Такое количество определяет блок управления (ECU) по уже заранее заложенной еще на заводе-изготовителе программе, которая, в свою очередь, основывается на показаниях множества различных датчиков. К ним относится, например, датчик (THW), в чьи обязанности входит измерять температуру охлаждающий жидкости; датчик (TPS), отвечающий за положение дроссельной заслонки; датчика температуры воздуха во впускном коллекторе (THA – не на всех моделях). Ну и собственные датчики, благодаря которым система EGR работает, их тоже великое множество.

В зависимости от модели автомобиля, года выпуска, страны предназначения и еще ряда факторов – количество и назначение датчиков может быть различным. Исходя из этого, возможны разные варианты воплощения системы EGR, и вышесказанное вовсе не является догмой. Могут быть разные варианты. Например, на одних машинах, оборудованных системой EGR, управлять всем может компьютер. Причем основываться он будет на показаниях датчика температуры охлаждающей жидкости, а также некоторых других датчиков или сенсоров, установленных на автомобиле. Но, в то же время на других машинах вся система может управляться лишь одним электромагнитным клапаном и вакуумом впускного коллектора. Такая система носит название классической.

Помимо всего прочего, необходимо помнить, что EGR система работает не на постоянной основе. Ее деятельностью управляет специальная программа. Это связано с тем, что если бы перезапуск осуществлялся постоянно, то только представьте себе, какое соотношение воздуха и бензина поступало бы в цилиндры! Не 14, 6: 1, как в стандартных условиях, а вообще непонятно какое.

Примером автомобиля с такой системой может служить Mitsubishi, с двигателем 6G72 (24 клапанный) и 6G74. У него достаточно простое, и, что немаловажно, надежное устройство системы EGR. Состоит их двух клапанов. Это клапан рециркуляции EGR, и непосредственно электромагнитный клапан системы рециркуляции.

При запуске двигателя компьютер, ориентируясь на показания датчика (THW), отвечающего за показания температуры охлаждающей жидкости, решает, нужна ли добавка в цилиндры двигателя отработавших газов или же в этом нет необходимости. Если двигатель еще холодный, то такая команда не поступает. Впоследствии, когда работающий на холостом ходу двигатель прогревается до 60-80°С, компьютер открывает электромагнитный клапан, посылая специальную команду. Если обороты двигателя больше , чем 4000 обмин, то компьютер уже дает команду на закрытие электромагнитного клапана EGR, и отсечь поступление отработавших газов в цилиндры двигателя. Тем самым завершая работу системы “EGR”.

Итак, мы уяснили, в каких случаях работает система EGR, а в каких нет. Следует запомнить, система отключается на тот период времени, пока при запуске двигателя из холодного состояния двигатель прогревается до необходимых 40-60°С. Помимо этого, она работает еще и на прогретом двигателе на холостом ходу . Система включается в работу, когда обороты в минуту достигают 900-1200, и продолжает свою работу ровно до тех пор, пока обороты двигателя не превысят 4000 оборотов в минуту.

Плюсы в работе.

Следует обратить особое внимание на плюсы в работе EGR. Радует тот факт, что когда включается система, происходит определенная экономия топлива. Объясняется это тем, что в момент ее включения в работу компьютер приводит в действие специальную программу, которая отвечает за так называемое обеднение топливной смеси. Этот процесс исполняется и контролируется, как правило, при помощи датчика кислорода.

Вышеописанная схема – одна из простых, и содержит только два компонента: клапан EGR плюс электромагнитный клапан системы EGR. Это классическая схема, уже на ее основе строятся более сложные варианты, которые, в свою очередь, содержат всевозможные дополнительные элементы.

Также еще следует упомянуть те факторы, на которые оказывает влияние неправильная работа рассматриваемой нами системы. В первую очередь некорректное функционирование системы EGR отражается на устойчивой работе двигателя на холостом ходу. Это можно объяснить тем, что на показания датчика (MAF-sensor), того, что отвечает за расход воздуха, или датчика (MAP- sensor), показывающего величину относительного давления, оказывает негативное влияние та порция отработавших газов, которая ранее не была учтена. Есть вероятность, что блок управления еще как-то сможет подрегулировать холостой ход, основываясь на показаниях кислородного датчика. Но в случае, если объем газов, прошедших через клапан, будет довольно-таки высок, блок управления здесь уже окажется бессильным.

В заключение хочется дать несколько рекомендаций. Итак, на «простых» машинах можно порекомендовать просто заглушать вакуумный порт системы EGR. Двигатель будет работать устойчиво и надежно и особых неприятностей это не доставит. В случае, если система более продвинута, имеет множество исполнительных механизмов и датчиков, то, если установить заглушку на канал системы EGR, машина, скорее всего, сначала будет работать лучше. Однако в будущем это чревато появлением неприятного дефекта. Он заключается в том, что двигатель на холостом ходу может начать самостоятельно набирать обороты от 1500 до 2000 обмин, и через определенный промежуток времени снова их набирать до нормальных.

Мнение специалиста.

“На автомобилях с современными дизельными моторами нельзя ездить “в натяг”, как ездили на старых дизелях. Это основная ошибка водителя. Современные дизели должны “раскручиваться” так же, как и бензиновые двигатели. Переключение передач и постоянное движение на оборотах ниже двух тысяч ведет к повышенному образованию сажи в выхлопе. На этих же оборотах работает EGR, сажа идет во впускной коллектор. И ее там бывает столько, что иногда не только коллектор, но и головку приходилось снимать, чтобы вычистить сажу из каналов. Так вот, чем дольше стрелка тахометра будет находиться в зоне ниже двух тысяч оборотов, тем быстрее начнутся проблемы с EGR. Чтобы поездку на ремонт EGR существенно оттянуть по времени, мотор надо крутить. Для динамики разгона и для экономии топлива это также лучше.”

www.turboost.ru

Система ЕГР дизельного двигателя: назначение, принцип работы, неисправности, ремонт

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

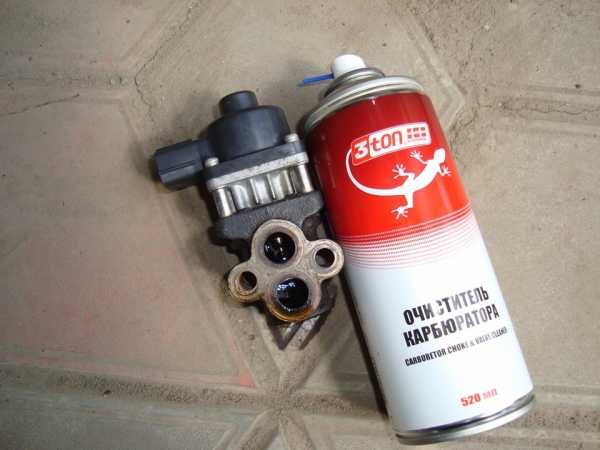

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

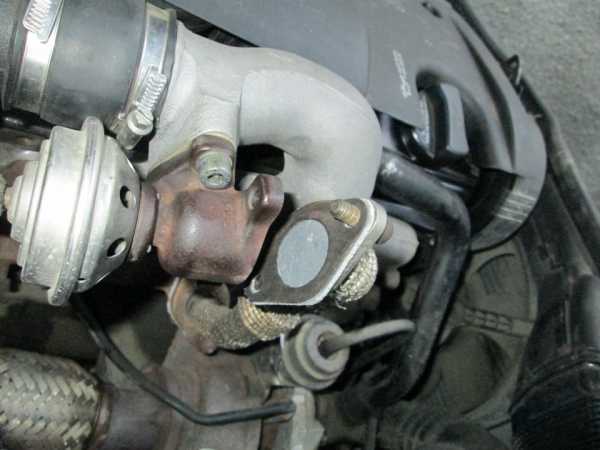

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

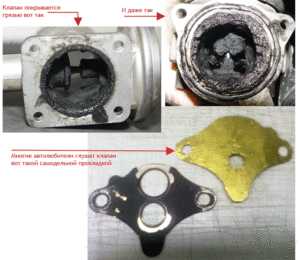

Самый простой вариант заглушки клапана осуществляется следующим образом:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

voditelauto.ru

Система ЕГР в дизельном двигателе что это такое

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

1. EGR высокого давления.
2. Система низкого давления.
3. Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

• Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
• Снижение расхода горючего.
• Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
2. Взаимодействие кислорода и азота под влиянием высокой температуры.
3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
4. Замещение кислорода образовавшимися оксидами азота.
5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
6. Потеря мощности движка.
7. Повышение расхода дизельного топлива или бензина.
8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

• В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
• Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
• В работе дизеля с EGR  появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

1. Клапан ЕГР.
2. Электрический или пневматический привод.
3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

1. Прохождение через сажевый фильтр.
2. Охлаждение в радиаторе.
3. Переход через клапан ЕГР.
4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

• снижается процент содержания сажевых элементов;
• заметно понижается температура отработавших газов;
• резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

• заслонка дроссельная;
• заслонка клапана рециркуляции;
• заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

• использование горючего низкого качества;
• разбалансированность работы системы питания дизеля;
• неполное сгорание воздушно-топливных смесей;
• сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

• сканирование элементов системы;
• проверка на функциональность каждого привода и клапана ЕГР;
• проверка сопротивления проводов;
• управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

avtodvigateli.com

Про систему и клапан EGR

Назначение и принцип действия клапана рециркуляции ОГ (отработавшие газы) он же EGR.

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлажден

dieselok.md
