Двигатель ВАЗ: характеристики, ремонт, обслуживание
ВАЗ «Классика» — это транспортные средства производства АвтоВАЗ, которые имеют маркировку 2101-2107. Силовые агрегаты данных автомобилей считаются самыми старыми и простыми в конструкции. Обслуживание, ремонт и характеристики настолько просты, что в моторе сможет разобраться и школьник.
Технические характеристики двигателей ВАЗ
Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.
Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:
Лада 2101 «Копейка»
Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.
ВАЗ 2101
| Наименование | Характеристика |
| Марка | 2101 |
| Маркировка | 1.2 л (1198 см куб) |
| Мощность | 64 л.с. |
| Тип | Карбюратор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 9,2 литров |
| Диаметр поршня | 76 мм |
| Ресурс | 120 — 150 тыс. км |
ВАЗ 21011
| Наименование | Характеристика |
| Марка | 2101 |
| Маркировка | 1.3 л (1294 см куб) |
| Мощность | 69 л.с. |
| Тип | Карбюратор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 9,5 литров |
| Диаметр поршня | 79 мм |
| Ресурс | 120 — 150 тыс. км |
Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.
ВАЗ 2103
Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.
| Наименование | Характеристика |
| Марка | 2103 |
| Маркировка | 1.5 л (1452 см куб) |
| Мощность | 71 л.с. |
| Тип | Карбюратор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 8,5 литров |
| Диаметр поршня | 76 мм |
| Ресурс двигателя ВАЗ | 120 — 150 тыс. км |
Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.
ВАЗ 2104
«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:
Мотор ВАЗ 2105
| Наименование | Характеристика |
| Марка | 2105 |
| Маркировка | 1.3 л (1290 см куб) |
| Мощность | 46 кВт |
| Тип | Карбюратор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 10 литров |
| Диаметр поршня | 76 мм |
| Ресурс двигателя ВАЗ | 120 — 150 тыс. км |
ВАЗ 21067
| Наименование | Характеристика |
| Марка | 21067 |
| Маркировка | 1.6 л (1569 см куб) |
| Мощность | 82 л.с. |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 8,2 литров |
| Эконорма | Евро-2 |
| Ресурс двигателя ВАЗ | 150 — 180 тыс. км |
ВАЗ 21073
| Наименование | Характеристика |
| Марка | 21073 |
| Маркировка | 1.7 л (1689 см куб) |
| Мощность | 84 л.с. |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 9,5 литров |
| Эконорма | Евро-2 |
| Ресурс двигателя ВАЗ | 180 — 200 тыс. км |
ВАЗ 341
Дизельная версия на ограниченное количество транспортных средств.
| Наименование | Характеристика |
| Марка | 341 |
| Маркировка | 1.5 л (1524 см куб) |
| Мощность | 50 л.с. |
| Тип | Дизель |
| Топливо | Дизельное топливо |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 6,7 литров |
| Ресурс двигателя ВАЗ | 220 — 250 тыс. км |
ВАЗ 2105
На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:
- ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
- ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
- ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
- ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
- ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
- ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
- ВАЗ-4132 — РПД, 1,654 л, 140 л. с.
ВАЗ 2106
«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:
| Наименование | Характеристика |
| Марка | 2106 |
| Маркировка | 1.6 л (1569 см куб) |
| Мощность | 75 л.с. |
| Тип | Карбюратор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 10,5 литров |
| Диаметр поршня | 79 мм |
| Ресурс двигателя ВАЗ | 150 — 180 тыс. км |
Данные силовые агрегаты оснащались 4-х и 5-ти ступенчатыми механическими коробками передач. Как показала практика, на Двигатель Лада 2106 автолюбители предпочитают 5-МКПП, поскольку увеличиваются мощностные и тяговые характеристики.
ВАЗ 2107
Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.
На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.

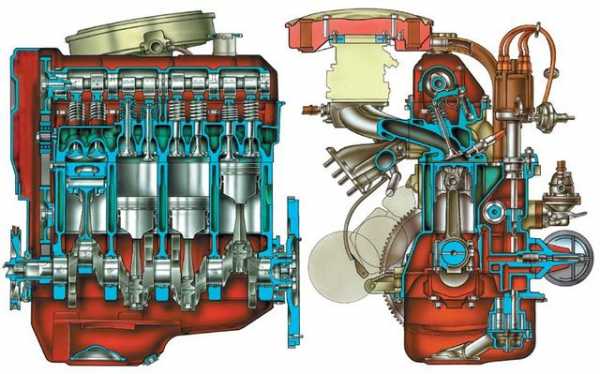

Описание и устройство двигателя ВАЗ «Классика»
Устройство двигателя ВАЗ достаточно простое. Чтобы более подробно понимать, как устроен силовой агрегат и его принцип работы, следует посмотреть, какая схема двигателя ВАЗ:
Силовые агрегаты имели диапазон объёма двигателя ВАЗ от 1,1 литра до 1,7 л. Как показала практика, чем больше показатель объёма, тем больше топлива расходует движок. Что касается мощностных характеристик, то мощность двигателя ВАЗ, в среднем, составляет от 46 до 80 л.с.
Обслуживание
Обслуживание двигателя Лада «Классика» проводится зачастую в домашних условиях. Это обусловлено простотой конструкции. Техническое обслуживание, достаточно простое для двигателя Лада «Классика». Замена масла проводится каждые 10 000 км пробега.
В него входит смена смазочной жидкости и масляного фильтрующего элемента. Количество масла, необходимое для замены, составляет — 4-4,5 литра. С выбором масла — всё просто, с завода изготовителя рекомендуют заливать минеральную смазочную жидкость.
Но, как показала практика, лучше всего подходит полусинтетические моторное масло.
Капитальный ремонт двигателя ВАЗ
Большинство автолюбителей проводят ремонт двигателя ВАЗ своими руками. Несложная конструкция и расположение узлов позволяет с лёгкостью устранить неисправности. А вот капремонт двигателя ВАЗ потребует уже специального оборудования, такого, как расточные и хонинговочные станки.
Переборка мотора, зачастую, проводится своими руками, а вот на расточку блок цилиндров и коленчатый вал везут в специализированный автосервис. Ремонтные размеры коленвала составляют 0.25, 0.5, 0.75 и 1.0. Что касается блока, то шаг ремонтного размера составляет 0.5 мм.
Наиболее частый вопрос, который задают автомобилисты — на каких двигателях ВАЗ гнёт клапана? Загнуть клапана может на любом моторе, где обрывается приводной механизм ГРМ.
Но, классике — это не грозит, поскольку у них не ременной, а цепной привод. Таким образом, цепь выхаживает от одного капитального ремонта до следующего.
Вывод
Двигатели ВАЗ имеют простые технические характеристики. Так, силовые агрегаты неприхотливы и дешёвые в обслуживании, за что их и полюбили автомобилисты. Если говорить о доработке, то тюнинг ВАЗ проводится достаточно часто, поскольку автомобилисты хотят увеличить мощность или снизить расход потребляемого топлива. Встречались случаи, когда двигатель ВАЗ устанавливали на ЗАЗ Таврию.
avtodvigateli.com
Двигатель ВАЗ 21067 Инжекторный
Описание товара
Инжекторный двигатель в сборе ВАЗ 21067 8-ми клапанный на автомобили семейства «Классика», с навесным оборудованием.
Объём двигателя 1,5 литров.
Двигатель ВАЗ 21067 и его технические показатели
Мотор ВАЗ 21067 совместим к установке на модели машин ВАЗ 2103/6/21/053/07.
Модель к 21067 доработана и усовершенствована от модели 2106. Эти доработки произведены в системе питания, в которой сделан распределенный впрыск топлива. В данном случае они использованы именно такими, как на моторе 2104.
Стандарты Евро 2 — абсолютное соответствие.
Данный мотор достаточно мощный, оснащен четырьмя цилиндрами, каждый из которых имеет объем 1.57 литра и диаметр около восьми сантиметров, а вес мотора составляет сто двадцать один килограмм.
Основываясь на более раннюю модель ВАЗ 2103, создали движок ВАЗ 2106. Именно благодаря тому, что диаметр каждого цилиндра сделали больше, мощность его, соответственно стала уже 74.5 лошадиных сил, а скорость, при которой вращается коленвал составляет 5 400 оборотов в минуту.
- Начало производства: 1976 год
- Материал блока: состав чугун
- Режим питания: инжекторный
- Типаж: рядный
- Наличие цилиндров: 4 штуки
- Наличие клапанов: 2 штуки на цилиндр
- Рабочий ход поршней: 80 миллиметров
- Диаметр цилиндра: 79 миллиметров
- Уровень сжимания: 8.5
- Емкость мотора: 2106 7 1.569 кубических метров
- Мощность мотора: 75 лошадиных сил и 5 400 оборотов в минуту
- Крутящий момент двигателя: 116 Нм или 3000 оборотов в минуту
- Подходящий тип топлива: АИ 92
- Расход бензина: 0.3 литра по городу; 7.4 по трассе; 10 литров по смешанному типу дороги — на 100 километров пути
- Расход масла в двигателе: 0.7 литра на 1 000 километров
- Габариты мотора: 21 067 (длина х ширина х высота) в сантиметрах 56.5 х 54.1 х 66.5
- Вес изделия: 121 килограмм
Типы масел, которые подходят к мотору 21067:
- 5 W — 30/40;
- 10 W — 40;
- 15 W — 40.
Объем масла, которое вмещается в двигатель 21067 составляет 3, 75 литра.
Особенности.
Поршни подражают модели 21011. В этом типе поршни лунка сделана в форме цилиндра, а ход одной составляет 8 см. Во время работы поршней в моторе его различные части прогреваются, причем происходит это с различной
В устройстве поршня данного типа предусмотрена лунка цилиндрической формы. Его ход составляет 8 сантиметров. Когда поршень задействован в работе двигателя, разные его части прогреваются с различной мощностью. Именно по этой причине его форма немного не является соответствием формы правильного цилиндра. А это способствует тому, чтобы происходила компенсация возникающей впоследствии тепла, деформации. Для таких же целей в бобышках поршней располагаются некие пластины терморегулировки, которые сделаны из высокопрочной стали.
Что касается колец в поршнях, то они здесь стандартного размера, материал их — хромированный чугун, что благотворно влияет на длительный период их эксплуатации. Бывают некоторые варианты комплектации, когда такие кольца выполнены из стали.
В данной модели двигателя коленвал выполнен такой же, как в ВАЗ 2103.
Генератор модели установлен — Г 221. Стартер мощностью 1300 Ватт, модель 35, 3708.
Все остальное — точно также, как в модели 2103.
avtovazkpp.ru
Двигатель 21067 инжекторный 8 клапанный 1,6 л.
Мотор ВАЗ 21067 совместим к установке на модели машин ВАЗ 2103/6/21/053/07
Модель к 21067 доработана и усовершенствована от модели 2106. Эти доработки произведены в системе питания, в которой сделан распределенный впрыск топлива. В данном случае они использованы именно такими, как на моторе 2104.
Стандарты Евро 2 — абсолютное соответствие
Данный мотор достаточно мощный, оснащен четырьмя цилиндрами, каждый из которых имеет объем 1.57 литра и диаметр около восьми сантиметров, а вес мотора составляет сто двадцать один килограмм.
Основываясь на более раннюю модель ВАЗ 2103, создали движок ВАЗ 2106. Именно благодаря тому, что диаметр каждого цилиндра сделали больше, мощность его, соответственно стала уже 74.5 лошадиных сил, а скорость, при которой вращается коленвал составляет 5 400 оборотов в минуту.
Исходя из переделок, описанных выше, в новой модели двигателя появился и новый блок цилиндров, модель его 2106 — 1002011. Помимо этого в усовершенствованном изделии применили уже доработанную прокладку на блоке.
Характеристики и свойства
| Начало производства | 1976 год |
| Материал блока | состав чугун |
| Режим питания | инжекторный |
| Типаж | рядный |
| Наличие цилиндров | 4 штуки |
| Наличие клапанов | 2 штуки на цилиндр |
| Рабочий ход поршней | 80 миллиметров |
| Диаметр цилиндра | 79 миллиметров |
| Уровень сжимания | 8.5 |
| Емкость мотора | 2106 7 1.569 кубических метров |
| Мощность мотора | 75 лошадиных сил и 5 400 оборотов в минуту |
| Крутящий момент двигателя | 116 Нм или 3000 оборотов в минуту |
| Подходящий тип топлива | АИ 92 |
| Расход бензина | 0.3 литра по городу; 7.4 по трассе; 10 литров по смешанному типу дороги — на 100 километров пути |
| Расход масла в двигателе | 0.7 литра на 1 000 километров |
| Габариты мотора 21 067 (длина х ширина х высота) в сантиметрах | 56.5 х 54.1 х 66.5 |
| Вес изделия | 121 килограмм |
Типы масел, которые подходят к мотору 21067:
5 W — 30/40;
10 W — 40;
15 W — 40.
Объем масла, которое вмещается в двигатель 21067 составляет 3, 75 литра.
Особенности
Поршни данного двигателя
Поршни подражают модели 21011. В этом типе поршни лунка сделана в форме цилиндра, а ход одной составляет 8 см. В устройстве поршня данного типа предусмотрена лунка цилиндрической формы. Его ход составляет 8 сантиметров. Когда поршень задействован в работе двигателя, разные его части прогреваются с различной мощностью. Именно по этой причине его форма немного не является соответствием формы правильного цилиндра. А это способствует тому, чтобы происходила компенсация возникающей впоследствии тепла, деформации. Для таких же целей в бобышках поршней располагаются некие пластины терморегулировки, которые сделаны из высокопрочной стали.
Лунка, сделанная для мальца поршней, намеренно выполнена с отклонением от центральной оси. Сделано это специально, чтобы как можно больше уменьшить уровень допустимых нагрузок. И вблизи от такой лунки есть специальное обозначение — «П», которое служит показателем для правильного процесса сборки. Ведь по завершении проделанных работ, подобные показатели должны быть направлены на переднюю часть блока цилиндров.
Что касается колец в поршнях, то они здесь стандартного размера, материал их — хромированный чугун, что благотворно влияет на длительный период их эксплуатации. Бывают некоторые варианты комплектации, когда такие кольца выполнены из стали.
В данной модели двигателя коленвал выполнен такой же, как в ВАЗ 2103.
Генератор модели установлен — Г 221. Стартер мощностью 1300 Ватт, модель 35, 3708.
Все остальное — точно также, как в модели 2103.
detal-partner.com
Инжекторный двигатель в сборе ВАЗ 21067 8-ми клапанный
Мотор ВАЗ 21067 совместим к установке на модели машин ВАЗ 2103/6/21/053/07.
Модель к 21067 доработана и усовершенствована от модели 2106. Эти доработки произведены в системе питания, в которой сделан распределенный впрыск топлива. В данном случае они использованы именно такими, как на моторе 2104.
Стандарты Евро 2 — абсолютное соответствие.
Данный мотор достаточно мощный, оснащен четырьмя цилиндрами, каждый из которых имеет объем 1.57 литра и диаметр около восьми сантиметров, а вес мотора составляет сто двадцать один килограмм.
Основываясь на более раннюю модель ВАЗ 2103, создали движок ВАЗ 2106. Именно благодаря тому, что диаметр каждого цилиндра сделали больше, мощность его, соответственно стала уже 74.5 лошадиных сил, а скорость, при которой вращается коленвал составляет 5 400 оборотов в минуту.
Исходя из переделок, описанных выше, в новой модели двигателя появился и новый блок цилиндров, модель его 2106 — 1002011. Помимо этого в усовершенствованном изделии применили уже доработанную прокладку на блоке.
| Начало производства | 1976 год |
| Материал блока | состав чугун |
| Режим питания | инжекторный |
| Типаж | рядный |
| Наличие цилиндров | 4 штуки |
| Наличие клапанов | 2 штуки на цилиндр |
| Рабочий ход поршней | 80 миллиметров |
| Диаметр цилиндра | 79 миллиметров |
| Уровень сжимания | 8.5 |
| Емкость мотора | 2106 7 1.569 кубических метров |
| Мощность мотора | 75 лошадиных сил и 5 400 оборотов в минуту |
| Крутящий момент двигателя | 116 Нм или 3000 оборотов в минуту |
| Подходящий тип топлива | АИ 92 |
| Расход бензина | 0.3 литра по городу; 7.4 по трассе; 10 литров по смешанному типу дороги — на 100 километров пути |
| Расход масла в двигателе | 0.7 литра на 1 000 километров |
| Габариты мотора 21 067 (длина х ширина х высота) в сантиметрах | 56.5 х 54.1 х 66.5 |
| Вес изделия | 121 килограмм |
Типы масел, которые подходят к мотору 21067: 5 W — 30/40; 10 W — 40; 15 W — 40. Объем масла, которое вмещается в двигатель 21067 составляет 3, 75 литра. Особенности. Поршни данного двигателя Поршни подражают модели 21011. В этом типе поршни лунка сделана в форме цилиндра, а ход одной составляет 8 см. Во время работы поршней в моторе его различные части прогреваются, причем происходит это с различной В устройстве поршня данного типа предусмотрена лунка цилиндрической формы. Его ход составляет 8 сантиметров. Когда поршень задействован в работе двигателя, разные его части прогреваются с различной мощностью. Именно по этой причине его форма немного не является соответствием формы правильного цилиндра. А это способствует тому, чтобы происходила компенсация возникающей впоследствии тепла, деформации. Для таких же целей в бобышках поршней располагаются некие пластины терморегулировки, которые сделаны из высокопрочной стали. Лунка, сделанная для мальца поршней, намеренно выполнена с отклонением от центральной оси. Сделано это специально, чтобы как можно больше уменьшить уровень допустимых нагрузок. И вблизи от такой лунки есть специальное обозначение — «П», которое служит показателем для правильного процесса сборки. Ведь по завершении проделанных работ, подобные показатели должны быть направлены на переднюю часть блока цилиндров. Что касается колец в поршнях, то они здесь стандартного размера, материал их — хромированный чугун, что благотворно влияет на длительный период их эксплуатации. Бывают некоторые варианты комплектации, когда такие кольца выполнены из стали. В данной модели двигателя коленвал выполнен такой же, как в ВАЗ 2103. Генератор модели установлен — Г 221. Стартер мощностью 1300 Ватт, модель 35, 3708. Все остальное — точно также, как в модели 2103. |
dvigatelivsem.ru
Инжекторная модель ВАЗ 2107, методы оптимизации работы двигателя
Платформой для создания ВАЗ 2107 послужила модель 2105. Серийное ее производство началось в 82-м году. Для продажи на ринках Азии была доступна модель с мощностью 1,45 л. Чтобы выдержать конкуренцию на европейском рынке инженеры разработали модель с инжекторным агрегатом. В дальнейшем инжектор начали устанавливать на все моторы.
Характеристика ВАЗ 2107
| Эксплуатационные показатели | Значение |
| Максимальная скорость, км/ч | 150 |
| Расход топлива л: | |
| Город | 9,6 |
| Трасса | 6,9 |
| Смешанный | 8 |
| Норма токсичности Euro | Euro 2 |
| Двигатель | |
| Объем силового агрегата, см3 | 1451 |
| Тип топлива | бензин |
| Количество и расположение цилиндров | 4/R |
| Система питания | Распределительный впрыск |
| Число клапанов | 8 |
| Максимальный крутящий момент, Н*м при об/мин | 115 при 3450 |
| Максимальная мощность, л.с | 71 |
| Трансмиссия | |
| Тип трансмиссии | Механическая |
| Количество ступеней | 5 |
| Тип привода | Задний |
| Подвеска | |
| Устройство передней подвески | Независимое многорычажное |
| Устройство задней подвески | Зависимое, на витых пружинах |
| Передние тормозной механизм | Дисковый |
| Задний тормозной механизм | Барабанный |
Изначально семерка комплектовалась движком с кубатурой 1,5 л., но в процессе производства силовой ряд был расширен.
Модификации моторов установленных на ВАЗ 2107.
| Параметры | Модельный ряд двигателей ВАЗ | ||||
| 2103 | 2104 | 2106 | 21067 | 21067-20 | |
| Диаметр цилиндра, ход поршня | 76 80 | 76 80 | 79 80 | 79 80 | 79 20 |
| Рабочий объем | 1,5 | 1,5 | 1,6 | 1,6 | 1,6 |
| Степень сжатия | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Система питания | карбюратор | Распределительный впрыск | карбюратор | Распределительный впрыск | Распределительный впрыск |
| Номинальная мощность, кВт | 52,5 | 52,5 | 54,8 | 54,5 | 53,5 |
| Номинальная частота вращения | 5600 | 5000 | 5600 | 5000 | 5300 |
| Марка топлива | (АИ-92) | (АИ-92) | (АИ-92) | (АИ-92) | (АИ-95) |
| Свечи зажигания | А17ДВР, FE65CPR, А17ДВ-10 | А17ДВРМ, BRISR, SUPER, LR 15YC | А17ДВР, FE65CPR, А17ДВ-10 | А17ДВРМ, BRISR, SUPER, LR 15YC | А17ДВРМ, BRISR, SUPER, LR 15YC |
| Норма токсичности | Евро-0 | Евро-2 | Евро-0 | Евро-2 | Евро-3 |
Характеристика и принцип работы двигателя
Работа инжекторной системы питания заключается в подачи топлива отдельно в каждый цилиндр. Такой механизм называют распределительным впрыском. Системой распределительного или электронного впрыска оборудованы все современные автомобили.
Инжекторный механизм классифицируется по принципу работы, места установки и количеству инжекторов. «Семерка» оборудована 4 форсунки, которые управляются электронным блоком управления. ЭБУ готовит смесь в зависимости от нагрузки на двигатель, положения дроссельной заслонки и прочих параметров, считываемых специальными модулями.
Главный управляющий элемент ВАЗ 21074 инжектор — это электронный блок управления. С помощью встроенных датчиков, ЭБУ контролирует качество подачи воздушно-топливной смеси в камеру сгорания, выставляет опережение зажигания в зависимости от оборотов, включает и отключает топливный насос. Кроме этого, он регулирует обороты холостого хода, контролирует выброс СО в отработанных газах и определяет режим работы вентилятора охлаждения.
Инжектор ВАЗ 21074 работает в следующем порядке.
Насос подает горючее из бензобака через фильтры на топливную рампу. Далее топливо подается на форсунки. Давление в форсунках поддерживается специальный регулятор в пределах 300 МПа. Излишки топлива отправляются обратно в бак. Форсунка представляет собой распылитель с электромагнитным клапаном, который работает от импульсов ЭБУ.
Считывая показания с модуля положения поршня в цилиндре, центральный блок определяет момент открытия и закрытия форсунки. Подготовка оптимального качества воздушно-топливной смеси происходит исходя из показаний датчика массового расхода воздуха и положения дроссельной заслонки.
Также учитываются других параметры:
- температура системы охлаждения — необходима для определения степени прогрева двигателя, корректировки холостого хода. Температурная поправка влияет на степень обогащонности смеси;
- концентрация кислорода — используется для измерения содержания кислорода в выхлопных газах;
- напряжения бортовой сети — считываются датчиком скорости для передачи импульсов в определенном порядке.
Недостатки и достоинства модели
Двигатель ваз 2107 инжектор имеет ряд преимуществ перед карбюраторными модификациями:
- электронный механизм управления обеспечивает устойчивую работу движка при любых условиях эксплуатации;
- наличие катализатора и оптимальное соотношение воздуха к топливу уменьшает количество вредных веществ в отработанных газах;
- хорошо заводится в холодное время и реже глохнет при неумелом запуске;
- зазоры в клапанах и натяжение цепи регулируются автоматически, что уменьшает шумность силового агрегата;
- плавная диаграмма крутящего момента — высшая точка достигается в большом диапазоне оборотов.
Наряду с позитивными качествами существуют некоторые недостатки:
- высокие требование к качеству топлива. Использование низкокачественного бензина приведет к засорению фильтров, форсунок и поломке подкачивающего насоса;
- низкое расположение катализатора выхлопной трубы, поэтому проезжать препятствия нужно осторожно;
- мало места в подкапотном пространстве. Это затрудняет доступ до некоторых узлов. Однако инжекторное питание имеет длительный ресурс и не требует частого обслуживания;
- не ремонтируется в гаражных условиях. При возникновении неисправностей нужно обращаться в сервисный центр. Диагностика поломок проводится с использованием специального оборудования, которое считывает данные с датчиков и ЭБУ;
- наличие автоматического оборудования повышает стоимость в ремонте.

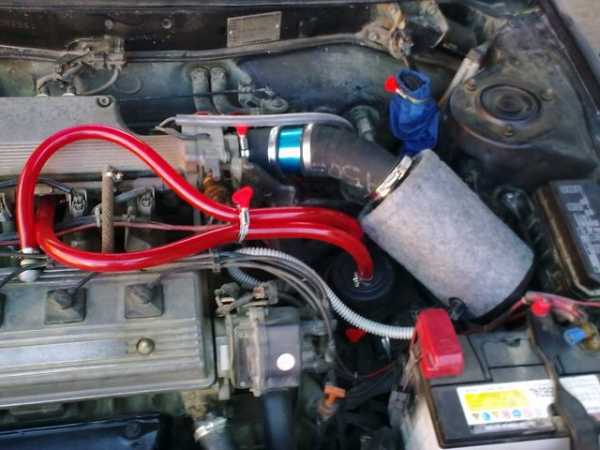

Варианты оптимизации работы двигателя
Многие водители с целью повышения производительности и увеличения мощности проводят тюнинг двигателя ВАЗ 2107. Важный фактор, который влияет на мощностные показатели это чистые форсунки. Их загрязнение понижает отдачу двигателя, ухудшает эффективность, уменьшает впрыскиваемый объем топлива, что приведет к провалам при нажатии на педаль газа.
Обычно проблема возникает из-за использования некачественного бензина. Такое топливо сдержит тяжелые парафины, которые отлаживаются на тарелках клапанов, форсунках и дроссельной заслонке. Есть несколько вариантов их очистки.
Первый, это очистка и проверка на стенде.
| Наименования | Показания |
| Количество проверяемых форсунок | 6 |
| Напряжения питания, В | 220 |
| Напряжение управления форсунками, В | 6;12 |
| Диаметр посадочных гнезд форсунок, мм | 11;14 |
| Сопротивление, Ом | 2…6; 11…20 |
| Максимальная потребляемая мощность, Вт | 60 |
| Крайний предел давление в рампе, атм | 6 |
| Крайний предел давление при очистке, атм | 6 |
Допустимый разбаланс должен быть в пределах 1,5%. При отклонение более чем на:
- 2,5% — повышается расход топлива;
- 3,5% — проявляется неустойчивая работа на холостых оборотах, затруднительный холодный старт;
- 4% — возникают провалы при резком ускорении;
- 5% — двигатель плохо запускается, появляется устойчивое троения.
Второй вариант заключается в применении специальной промывочной жидкости и оборудования. Очистку можно выполнить в домашних условиях. Для этого нужно разбавить промывочную жидкость с бензином и добавить в систему питания. В итоге отложения разъедаются и попадают в цилиндр, где полностью сгорают.
Большое влияние на поддержку автомобиля в рабочем состоянии оказывает качество используемого масла.
Характеристика масел для ВАЗ
Ресурс работы двигателя зависит от правильного подбора масла для инжекторных ВАЗ 2107. Рекомендуемый стандарт качества для смазывающей жидкости дает завод изготовитель. В автомобиль можно заливать любой тип масла, который соответствует стандартам качества API SJ/CF, SG/CD.
Аббревиатура API означает соответствие смазывающей жидкости основным критериям:
- моющие свойства;
- температурный режим;
- показатель отложений на узлах мотора до первой замены масла;
- выброс вредных веществ;
- коррозийные способности;
- эффективность защиты узлов от трения.
Буквы указывают на эксплуатационные характеристики. Чем дальше от А буква расположена, тем качественней продукт.
Рекомендовано использовать следующие типы масел.
| Марка масла для ВАЗ | Группы вязкости по SAE | API стандарт |
| RAVENOL LLO | 10W-40 | SJ/CF |
| SHELL HELIX SUPER | 10W-40 | SG/CD |
| ТНК СУПЕР ОЙЛ | 5W-40, 10W-40, 15W-40, 20W-40 | SG/CD |
| TOTAL QUARTZ | 5W-40, 10W-40 | SL/SF |
| MOBIL SUPER М | 15W-40 | SJ/CF |
| ЛУКОЙЛ ЛЮКС | 5W-40, 10W-40, 15W-40 | SJ/CF-4 |
| НОВОЙЛ-СИНТ | 5W30 | SG/CD |
| CONSOL | 5W-40, 10W-40, 15W-40 | SG/CD |
| BIZOL GREEN OIL | 10W-40 | SL/SF |
| ESSO ULTRA | 10W-40 | SJ/CD |
| ЛУКОЙЛ СУПЕР | 5W-40, 10W-40, 15W-40, 10W-30 | CF-4/SG |
| RAVENOL SUPER HD | 15W-40 | SJ/CF |
| ЛУКОЙЛ СУПЕР | 5W-30, 5W-40, 10W-40, 15W-40 | SG/CD |
| АНГРОЛ-СУПЕР | 5W30, 5W-40, 10W-40 | SG/CD |
| ЛЮКС | 5W30, 5W-40,10W-30, 10W-40, 15W-40, 20W-40 | SG/CD |
| ESSO UNIFLO | 10W-40, 15W-40 | SJ/CD |
Когда проводить замену
Согласно инструкциям завода изготовителя замену нужно проводить после прохождения 10 тыс. км при езде на дальние расстояние и каждые 6 тыс. км, если поездки осуществлялись преимущественно на короткие дистанции.
Также момент замены можно определить по датчику давления масла. Длительный срок эксплуатации разжижает масло, поэтому холодный двигатель показывает высокое давление, но после прогрева показатель существенно понижается. Такие перепады сигнализируют о необходимости выполнения обслуживания.
Советы специалистов
- Заливать масло нужно той марки, которая использовалась прежде. Если есть желание поменять марку, необходимо выполнить промывку системы.
- Не нужно лить синтетику в старые двигатели. Она обладает моющими свойствами, которые вымоют отложение, закрывающие микротрещины картера.
- На новых движках рекомендуется использовать исключительно синтетику. Это увеличит его ресурс и защитит от перегрева.
- Выполнять техническое обслуживание независимо от пробега. В разных условиях работы период ТО может меняться.
avtodvigateli.com
Двигатель ВАЗ 2107: технические характеристики, устройство
Двигатель является сердцем любого автомобиля. Не зря в переводе с латыни слово «автомобиль» означает «самодвижущийся». Именно силовой агрегат отличает любой велосипед от автомобиля. Двигатели семейства ВАЗ классики, к которым принадлежит и ВАЗ 2107, для своего времени являлись передовыми в своём классе – довольно малошумными, экономичными, неприхотливыми. Вес силового агрегата и вес автомобиля 10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.
Все двигатели семейства классики, в том числе ВАЗ 2107 являются бензиновыми, четырёхтактными. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распределительный вал (или механизм ГРМ, газораспределения) расположен сверху. Вверху же и находится подача смеси топлива и воздуха, которую подаёт карбюратор.
Изначально на ВАЗ 2107 ставился карбюратор, «шестёрочный» движок, ВАЗ 2106, его объём 1,6 л. В дальнейшем мы будем иметь в виду именно этот карбюраторный движок.
Можно установить также двигатель 21067, его объём 1,6 л. Масса этих двух разновидностей движков практически одинакова
Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, на другой размер цилиндров, который составлял не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.
Во всех силовых агрегатах порядок работы цилиндров 1-3-4-2.
Силовой агрегат, разрез во фронтальной плоскости
Мощность агрегатов, устанавливаемых на ВАЗ 2107, и больше всего у ВАЗ 2106 и составляет 54,8 кВт, или 74,5 л.с. Существует прямая зависимость: чем больше объём цилиндра, тем выше мощность двигателя. Карбюратор прибавляет больше надёжности двигателю, по сравнению с инжекторным, при отказе двигателя, возможности дать «прикурить» и др.
Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снять силовой агрегат, не имея электротали или крана-балки под рукой.
Устройство двигателя следующее:
- Блок цилиндров — высокопрочное чугунное литьё. В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата.
- Коленвал также выполнен из литого чугуна высокой прочности, он покоится на пяти опорах, называемых шейками. Масса коленчатого вала велика, так же велика и точность его обработки, его шейки закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.
- Шатуны – выполнены из высокопрочной кованой стали, так как он испытывает большие нагрузки. Их 4 штуки, по одному на каждый цилиндр. В шатун запрессовывается поршневой палец. Так как шатуны нельзя заменить один на другой, они маркированы в соответствии с цилиндрами. На рисунке показаны устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.
- Поршни — отливаются из лёгких алюминиевых сплавов, с покрытием оловом наружных поверхностей. Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.
- Головка блока цилиндров – выполнена из легкого алюминиевого сплава, её масса сравнительно небольшая, и между ней и блоком цилиндров находится специальная прокладка, не подверженная усадке. На рисунке изображено устройство головки БЦ и клапаны.
- Распределительный вал со звёздочкой и клапанный механизм вместе с цепью представляют собой механизм газораспределения. Цепной привод работает вместе с натяжителем и успокоителем цепи.
- Маховик находится у заднего полюса коленвала. Маховик имеет зубчатый венец из чугуна, который входит в зацепление со стартером, чтобы выполнить пуск двигателя. Чтобы увеличить мощность двигателя, можно снизить вес маховика, поставив облегчённый вариант.
- Принципиальная схема агрегата включает в себя многие другие, например схема смазки двигателя тоже будет представлена, например, таким образом:
На этой схеме, чтобы не вдаваться в подробности, можно увидеть специальные каналы и полости в литых деталях, так называемые смазочные ходы и полости для циркуляции охлаждающей жидкости в блоке цилиндров.
Нужно отметить, что мощность агрегата не может быть максимальной и близкой к ней на протяжении долгого времени, без адекватной системы охлаждения и смазки.
В заключение стоит отметить, что если вы выбираете, карбюратор выбрать или инжектор, то можно сказать, что первый вариант более прост и надёжен в ремонте, зато второй более современный и экономичный.
7vaz.ru
Инжекторный двигатель Ваз 2107,особенности и преимущества
“Семерка” — последний представитель серии заднеприводных машин ВАЗ. Седьмая модель разработана на основе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.
Первоначально на ВАЗ 2107 ставили полуторалитровый двигатель от ВАЗ 2103. Впоследствии модельный ряд двигателей, устанавливаемых на “семерку”, был расширен. Для разных рынков выпускались автомобили с объемами двигателя от 1.45 до 1.7 литра. Именно двигатель 1.7 литра был первым, который оборудовался не карбюраторной, а инжекторной системой питания. Впоследствии ВАЗ 2107 инжектор полностью сместил с конвейера карбюраторные автомобили.
Принцип работы инжекторного двигателя Ваз 2107
В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, инжекторная система предполагает впрыск топлива непосредственно в цилиндры. Поэтому такая система называется “система распределенного впрыска”.
Инжекторные системы квалифицируются в зависимости от принципа работы и количества инжекторов. “Семерка” оборудована системой раздельного впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует поступление топлива в цилиндры в зависимости от режима работы, положения педали газа и прочих параметров, считываемых специальными датчиками.
ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающего в камеры сгорания двигателя. Кроме этого, он управляет формированием искры на свечах зажигания, меняя опережения в зависимости от оборотов. Также ЭБУ включает и выключает топливный насос, регулирует обороты холостом ходу, контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Работает все это следующим образом.
Бензин из бака, пройдя через топливный фильтр, подается насосом в топливную рампу. На последней имеется регулятор давления, который регулирует поступление топлива на форсунки. В топливной рампе поддерживается давление 300 МПа, а излишек топлива отправляется в бензобак через трубопровод обратной подачи.
Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы с каждым оборотом двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. Это время ЭБУ рассчитывает исходя из показаний множества датчиков. Главные показатели, которые влияют на время открытия форсунки — информация с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется, исходя из положения поршней в цилиндре, которое передает на ЭБУ датчик коленвала.
Учитываются и другие параметры:
- температура охлаждающей жидкости, которая влияет на процесс горения топливной смеси;
- напряжение бортовой сети, от которого зависит время срабатывания форсунок;
- обороты двигателя;
- состав выхлопных газов.
Система зажигания ВАЗ 2107 инжектор
Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящем из электронной платы и пары катушек. Благодаря отсутствию подвижных деталей, система отличается повышенной надежностью и не требует регулярного обслуживания. Момент формирования искры определяется ЭБУ двигателя и зависит от оборотов коленчатого вала.
Преимущества инжекторных моделей ВАЗ 2107
- Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно, двигатель ваз 2107 инжектор потребляет меньше топлива и при этом мощнее, чем карбюраторный мотор с тем же объемом.
- Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом старте с места и лучше заводится в мороз.
- В отличие от карбюраторного двигателя, инжекторный не нуждается в частой регулировке систем подачи топлива и зажигания.
- Оптимальный состав и количество топливно-воздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
- Гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов избавляют от необходимости ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
- Диаграмма крутящего более “плавная” — высокий крутящий момент достигается в большем диапазоне оборотов.
[tip]Примечание: на инжекторный двигатель можно установить газовое оборудование как второго, так и четвертого поколения. Последний вариант более предпочтительный — четвертое поколение ГБО более экономично и предотвращает возможность возникновения “хлопков” в двигателе.[/tip]
Недостатки инжекторной модели двигателя ВАЗ
Кроме достоинств, инжекторная ВАЗ 2107 имеет некоторые недостатки:
- Расположение двигателя и других агрегатов в подкапотном пространстве осталось таким же, как у “классики” старого образца. Это затрудняет доступ к некоторым деталям. Однако система впрыска достаточно надежна, поэтому не требует частого обслуживания в процессе эксплуатации.
- Инжекторная “семерка” оборудована катализатором, который легко повредить при проезде через препятствия. Поэтому при движении по неровной дороге надо быть осторожнее.
- Двигатель с инжектором более требователен к качеству топлива, чем карбюраторная вариация. При использовании некачественного бензина возможно загрязнение системы, требующее проведения внепланового обслуживания агрегата.
- При поломке системы впрыска ее не удастся починить и настроить “на коленке” в гаражных условиях. Придется обращаться на СТО.
Неисправности инжекторного двигателя Ваз 2107
Проблемы инжекторного двигателя “семерки” обычно проявляют себя следующим образом:
- Двигатель работает неустойчиво.
- Расход топлива ВАЗ 2107 увеличен.
- В выхлопных газах отмечается повышенное содержание СО.
- Провалы при нажатии на педаль акселератора.
- Двигатель “не тянет” (пониженная мощность).
- Для диагностики неисправностей системы впрыска необходимо специальное оборудование. В частности, чтобы считать коды ошибок и проверить показания датчиков и работу ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика ВАЗ 2107 инжектор производится на специализированных СТО. Самая распространенная причина неисправности инжектора — засорение форсунок.
Причины засорения инжектора
Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.
Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.
Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.
Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.
Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.
semerkavaz.ru
