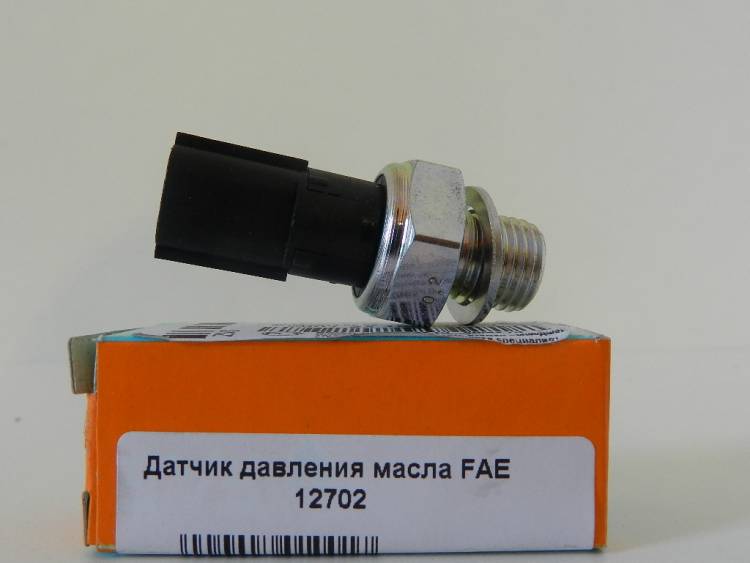

Датчик аварийного давления масла: назначение, принцип работы, проверка

Современные механические транспортные средства используют устройства контроля большинства технологических процессов, косвенно или напрямую влияющих на процесс перевозок. Одним из таких устройств является датчик аварийного давления масла (ДАДМ), применяемый в некоторых моделях автомобилей, тракторов и других механизмах. В ходе ремонта автотракторной техники иногда приходится сталкиваться с отказами  именно такого сенсора. Поэтому в данной статье мы рассмотрим назначение, принцип работы и способы ремонта датчика.

Назначение и расположение

Основной задачей датчика давления масла является осуществление контроля за состоянием смазывающей жидкости в двигателе автотранспортного средства. Его срабатывание происходит как в аварийных ситуациях – при снижении уровня масла ниже номинальных пределов или повышения давления более допустимой нормы.

Так и в штатных режимах при различных технических несоответствиях:

  • при плохом функционировании редукционного клапана;
  • в случае изношенности элементов масляного насоса;
  • при засорении фильтрационных приспособлений на насосе;
  • при смещении датчика аварийного уровня относительно оси или места крепления.

Место установки датчика будет отличаться в зависимости от модели авто. Некоторые производители располагают его за блоком цилиндров, другие, на корпусе распредвала, в нижней части двигателя или вблизи кожуха ГРМ.

Рис. 1. Расположение ДАДМ на корпусе двигателя

Следует отметить, что для установки применяются штатные отверстия с резьбой и специальной прокладкой. Поэтому расположение сенсора должно выполняться в строгом соответствии с инструкцией завода изготовителя, иначе вы получите некорректные показания.

Устройство и принцип работы

Для понимания принципа работы датчика аварийного давления более подробно рассмотрим его конструкцию.

Рис. 2. Устройство датчика аварийного давления масла

В качестве примера рассмотрим устройство мембранной модели, которая состоит из:

  • Корпуса – обеспечивает механическую прочность сенсора и устойчивость к воздействию окружающей среды. На корпусе обустраивается резьба или другой вариант фиксации в месте установки.
  • Мембраны – воспринимает усилие от давления масла в системе. Способна изменять свои геометрические параметры и положение в пространстве в зависимости от степени прилагаемого усилия.
  • Толкателя  – представляет собой рычаг, совершающий физическое перемещение за счет усилия от мембраны. Может выполняться в форме штока или рычага, взаимодействующего с контактной группой.
  • Контактной группы – система передачи электрических сигналов посредством коммутации переключателя. Могут выполняться подвижными элементами или электронными полупроводниковыми ключами, микросхемами. Выход от контактов через электрическую проводку подключается к сигнализатору или входу микропроцессора.
  • Компенсационная пружина – предназначена для компенсации усилия от давления масла на мембрану. Обеспечивает возврат деформируемой поверхности в исходное положение после смены давления.

Принцип действия датчика аварийного давления масла осуществляется следующим образом:

Рис. 3. Принцип действия датчика аварийного давления масла

Если рассматривать систему циркуляции масла в состоянии покоя, давление будет минимальным, и мембрана останется в недеформированном состоянии. Контактная группа будет находиться в замкнутом состоянии. При этом микропроцессор проанализирует состояние двигателя и не подаст сигнал об аварийном снижении давления.

Как только вы повернете ключ зажигания и начнете движение на транспортном средстве, масло будет циркулировать по системе и создаст избыточное давление. От повышения усилия мембрана изогнется и переведет контактную группу в противоположное состояние. Микропроцессор оценивает состояние системы в номинальном режиме работы и не подает сигнал на индикатор.

В случае утечки масла из системы давление упадет, мембрана перейдет в изначальное состояние и замкнет контактную группу. Микропроцессор сопоставит номинальный режим работы и сигнал от контактной группы и запустит индикатор на приборной панели. Когда вы останавливаете автомобиль и глушите двигатель, насос прекращает перекачивание масла и мембрана возвращается в исходное состояние. Микропроцессор от датчика оценивает переход контактной группы, но в связи с прекращением работы двигателя сигнал на лампочку не подается.

Признаки и причины неисправности

Довольно часто автолюбители сталкиваются с ситуацией, когда на приборной панели загорается соответствующий индикатор об аварийном снижении давления масла – это основной признак. Также может выражаться как проблема с запуском двигателя, возникновение толчков на низких оборотах, проблемы с работой замка зажигания, потеря мощности на этапе разгона. Однако на поверку оказывается, что объем масла в системе смазки двигателя остается в допустимых пределах. Такая ситуация свидетельствует о неисправности самого датчика или нарушении технологии его установки.

К основным причинам неисправности можно отнести:

  • Недостаток масла – датчик начинает сигнализировать о его нехватке, а водитель банально забывает проверять показания щупа. В этом случае долейте масло до нужного уровня, но обязательно проверьте двигатель и всю систему на наличие подтеков.
  • Поломка насоса – масло не циркулирует по контуру и давление не поднимается до номинального значения – требуется замена компрессорной установки.
  • Изнашивание мембраны или места фиксации – в ходе постоянного перемещения, воздействия избыточного давления мембрана расшатывается. Со временем масло просачивается внутрь датчика и контакты не размыкаются или переходят в недоотключенное состояние. Из-за чего лампочка датчика может мигать на неровностях, кочках и т.д.
  • Засорение датчика аварийного давления – из-за некачественного масла в зоне соприкосновения с жидкостью может налипать мусор. Достаточно удалить засоры и функции восстановятся.
  • Перегорел предохранитель или реле датчика из-за короткого замыкания в цепях питания.
  • Засорился масляный фильтр в смазочной системе двигателя внутреннего сгорания.

Для устранения любой неисправности вам потребуется отыскать место повреждения. Поэтому изначально проведите диагностику оборудования.

Диагностика и замена

Зная принцип действия датчика аварийного давления масла, начните диагностику именно с него:

  • Снимите коннектор с  датчика, чтобы получить доступ к электрическим контактам.
Рис. 4. Снимите коннектор

Он может крепиться на защелке, поэтому аккуратно нажмите на фиксатор, не нужно тянуть его с силой.

  • Проверьте давление масла в смазочной магистрали. Для этого возьмите рожковый или глубокий торцевой ключ и выкрутите датчик с посадочного места.
Рис. 5. Выкрутите датчик с посадочного места

 Эта процедура производится при заглушенном двигателе, чтобы избежать утечки масла. На место датчика вкрутите манометр и запустите мотор, давление масла проверяется в режиме холостого хода, на оборотах стартера и в работе.

Рис. 6. Установите манометр
  • Если давление масла в магистрали соответствует заводским, проверьте сам датчик с  помощью мультиметра.
Рис. 7. Проверьте датчик мультиметром

Для этого датчик придется вкрутить обратно или воспользоваться насосом. На выводах датчика, в состоянии покоя сопротивление будет минимальным, а при запущенном двигателе тестер покажет разрыв цепи.

  • При условии, что и давление масла, и сам датчик в норме, проблему следует искать в автомобильной проводке. Также проверьте лампочку, возможно, проблема в ней.

Для замены датчика заглушите двигатель авто и отключите вывод силовой цепи. Если нового устройства у вас под рукой нет, заглушите отверстие, чтобы избежать утечки масла. Заметьте, устанавливать аналог не всегда оправдано, лучше закажите оригинальную модель, так как от качества и соответствия его характеристик будет зависеть дальнейшая работа вашего авто.

Как выбрать новый датчик?

В некоторых ситуациях модель сигнализатора аварийного давления масла пытаются подобрать по марке и модели автомобиля, но такой подход не дает стопроцентной гарантии совместимости. Поэтому куда выгоднее подбирать по VIN-коду, это поможет избежать проблемы с соответствием.

Рис. 8. Выбор датчика аварийного давления масла по коду

В остальном, чтобы приобрести изделие надлежащего качества, следует руководствоваться несколькими правилами:

  • Избегайте заманчиво низких цен – если стоимость ощутимо  ниже средней по рынку, скорее всего это подделка.
  • Изображение на этикетке должно быть четким, буквы хорошо видимы, не смазаны.
  • В соответствии с п.3.2. ГОСТ 22520-85 на корпусе новой детали должны отсутствовать видимые механические повреждения – царапины, сколы, трещины и т.д.
  • В комплект входит и сам датчик, и уплотнительное кольцо к нему. В случае подделки, довольно часто изделие не комплектуется прокладкой в целях экономии средств.

Список использованной литературы

  • Райф Конрад «Датчики в автомобиле» 2013
  • Алейников А.Ф., Гридчин В.А., Цапенко М.П. «Датчики» 2001
  • А. Кашкаров «Датчики в электронных схемах: от простого к сложному» 2013
  • В.В. Литвиненко «Автомобильные датчики, реле и переключатели. Краткий справочник» 2004
  • Соснин Д. А. «Автотроника. Электрооборудование и системы
  • бортовой автоматики современных легковых автомобилей» 2001

как работает, где находится, неисправности

Датчик давления масла является устройством мониторинга состояния двигателя. Его назначение – предупреждать водителя о критическом снижении давления, чтобы тот, в свою очередь, произвел быструю остановку. Чтобы избежать неприятностей в дороге, автомобилист должен знать, как работает и где находится этот датчик.

Датчик давления масла – принцип работы

Работа этого устройства основана на мембранном механизме. При появлении необходимого давления в масляной системе контакты датчика замыкаются или размыкаются. В большинстве случаев используется именно размыкание.

Датчик давления масла представляет собой целую систему, главным в которой является щиток приборов. На щитке расположена лампа аварийного давления масла, которая загорается при включении зажигания. Горящая лампа сигнализирует о том, что требуемое давление в системе отсутствует. После запуска ДВС, контакты датчика размыкаются, и лампа тухнет, сообщая о том, что давление в норме. Как правило, сам датчик выполнен из металла и является массой, благодаря чему к нему подходит всего лишь один провод.

У многих современных автомобилей лампа гаснет через определенный период времени после включения зажигания, сообщая о том, что система исправна и загорается, если давление пропадает. Также многие машины могут быть оснащены специальным звуковым сигнализатором, который также срабатывает при активации датчика.

Отдельный вид датчиков идут в паре с указателем. Такие впервые появились на ВАЗ-2106, но через некоторое время стали не популярны. Суть в том, что указатель показывает фактическое давление масла в режиме реального времени, в том числе после увеличения оборотов коленчатого вала. Принцип их основан на изменении сопротивления датчика, в зависимости от давления. Несмотря на сложную схему, такие датчики являются самыми информативными, так как способы показать снижение давления масла вне порога срабатывания лампы.

В задачи любого датчика давления масла входят следующие функции:

  1. Предупреждение водителя об аварийном низком давлении масла в двигателе.
  2. Предупреждение о низком уровне масла.
  3. Прочие проблемы системы смазки.

Внимание! При появлении индикации на панели значка аварийного давления масла, рекомендуется немедленно остановить двигатель и доставить автомобиль до ближайшей СТО.

Причины низкого давления масла

Существует несколько причин, из-за которых может загореться аварийная лампа:

  • снижение производительности масляного насоса;
  • неисправность обратного клапана масляного фильтра;
  • грязь в двигателе;
  • износ вкладышей двигателя;
  • повышенный износ распредвала и его постели;

Данные неисправности могут фатально сказаться на состоянии всего двигателя и игнорировать их не стоит. Езда с низким давлением масла может привести к локальному перегреву деталей, их деформации и заклиниванию. Особенно это касается подвижных частей, между которыми происходит трение.

Порог срабатывания датчика давления масла

Для большей части машин с двигателем внутреннего сгорания нормальным считается давление масла не менее 1 бар при холостых оборотах коленвала. Если это значение ниже, то имеются проблемы в масляной системе машины. В этом случае необходим соответствующий ремонт.

Порог срабатывания датчика в большинстве случаев – 0,1 бар. У Mitsubishi этот параметр – 0,7-0,8 бар. На автомобилях Nissan встречаются датчики с порогом 0,6 бар. Самый низкий порог срабатывания у Subaru – всего 0,15 бар и это плохо. Чем выше порог срабатывания сенсора, тем лучше, так как снижение давления масла в двигателе – процесс постепенный и происходит в порядке износа и лучше, если водитель будет осведомлен об этом заранее. Так есть шанс спасти мотор еще до его «кончины».

Где находится датчик ДДМ

Существует всего два места установки таких устройств:

  • Головка блока цилиндров;
  • Блок цилиндров;

Первое место является одним из самых лучших. Дело в том, что для продавливания масла к распределительным валам, необходимо хорошее давление. В верхней части двигателя это давление уже снижается и без учета потерь эта величина должна быть не менее 1 бар. Датчики, расположенные в верхней части мотора, фиксируют потери и могут предупредить автовладельца о начинающемся процессе износа двигателя. В этом случае ЦПГ считается еще не пострадавшей.

Сенсор давления масла, который закручен в сам блок цилиндров таким достоинством похвастать не может. В то время, когда давление в блоке все еще в пределах нормы, в головке оно начинает падать. В конечном итоге, мотор подвергается износу, но предупреждения об этом на панели не будет.

Неисправности датчика давления масла

Как и для любого устройства, для того сенсора характерны определенные неисправности. Они бывают следующими:

  • лампа на панели не загорается;
  • лампа горит постоянно;
  • датчик протекает;

Причины у той или иной поломки могу быть самыми разными. Поэтому метод диагностики будет отличаться.

Если лампа на панели приборов не загорается, в первую очередь, необходимо проверить работу датчика. Для этого снимите с него фишку и контакт замкните на «массу» кузова. Если лампа загорелась, то датчик требуется заменить, если нет, то замены может потребовать лампа в щитке приборов. Не исключен и обрыв цепи датчика.

Если лампа горит постоянно, необходимо вначале проверить проводку – отсоедините фишку с датчика давления масла и включите зажигание. В случае, если лампа продолжает гореть, то проблема в замыкании «плюса» от щитка на «массу». Второй вариант – это неисправность самого датчика. Но проверить это можно, только замерив давление масла. Для этого вместо сенсора нужно закрутить измерительный прибор. Если показания находятся в пределах нормы, то датчик требует замены, а вот отклонения от нормы говорят уже не о неисправности сигнализатора, а о проблемах в двигателе.

Протекать датчик давления масла может от механических повреждений или естественного износа. В последнее время стали популярны устройства с пластиковым корпусом, которые имеют свойство получать трещины при работе. Через эти трещины масло может выходить наружу, «помечая» это место масляным пятном.

Второй вариант – это нарушение уплотнения датчика давления масла. В большинстве устройствах используется медная шайба, которая зажимается при затягивании сенсора и уплотняет стык. Повторно использовать такую шайбу уже нельзя. Если датчик давления масла протекает через резьбовое соединение, то это говорит об устаревшей медной шайбе, нуждающейся в замене.

Итог

Автовладелец должен уметь распознавать знаки, подаваемые данными устройствами. А вот диагностику двигателя и датчика лучше доверить профессионалам. В противном случае, можно только усугубить ситуацию.

Может быть интересно: Выхлопная система автомобиля: устройство и функции.

Интересное по теме:

Популярное на сайте:

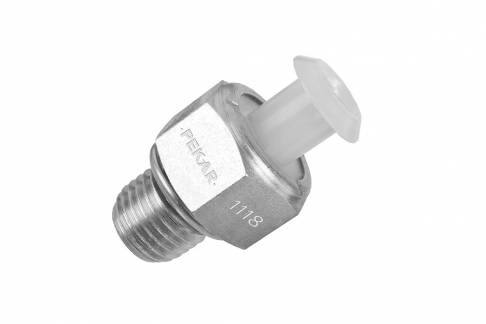

Датчик давления масла на Газель, Датчик аварийного давления масла на Газель

от    до

Название:

Артикул:

Текст:

Выберите категорию:

Все Общий каталог запчастей » Запчасти и Аксессуары для а/м семейства Газель »» Запчасти для а/м Газель »» Запчасти для а/м NEXT »» Запчасти дя а/м Соболь 2217, 2705, 3221 »» Запчасти для а/м ГАЗ-3310 ВАЛДАЙ »» Запчасти для а/м Волга ГАЗ-3110 »» Запчасти для а/м ГАЗ-3307 »» Запчасти для а/м ГАЗ-3309 »» Запчасти для а/м ГАЗ-53, ГАЗ-66 » Запчасти на CUMMINS » Запчасти на УАЗ »» Зеркала на УАЗ »» Глушитель на УАЗ »» Шкворня на УАЗ »» Фаркоп на УАЗ »» Фары и фонари на УАЗ »» Шрус на УАЗ »» Отопитель на УАЗ »» Фильтр на УАЗ »» Брызговики и подкрылки на УАЗ »» Карданный вал на УАЗ »» Водяной насос на УАЗ (помпа) »» Сцепление на УАЗ »» Радиатор на УАЗ » Запчасти на ПАЗ » Запчасти на ВАЗ » Запчасти на ЗИЛ Тенты, Борта, Каркасы » Стандартный Тент » Тент увеличенный на +30 см, +40 см, +50 см » Тенты импортная ткань КОРЕЯ » Борта » Каркас тента (заводской) » Прямоугольный сборный Каркас + Тент (Комплект) » Платформа »» Кузовные стремянки » Европлатформа Детали кузова » Зеркала и запчасти »» Зеркала в сборе »» Зеркальный элемент »» Кронштейн зеркала »» Накладки кронштейна зеркала »» Повторители поворота на зеркало »» Удлинитель обзора зеркал » Двери и запчасти на двери »» Двери »» Замок двери, дверные механизмы »» Ручки двери »» Петли двери » Брызговики и подкрылки »» Передние брызговики »» Подкрылки (локера) »» Задние брызговики резина »» Задние брызговики ТЮНИНГ »» Задние брызговики ТАКСА » Противоподкатный брус » Бампер »» Усилитель бампера »» Кронштейны бампера »» Защита бампера (кенгуринг) » Решетка радиатора » Ремонтные накладки »» Лонжерон »» Ремонтная накладки крыла »» Ремонтная накладка двери »» Подножка кабины »» Ремонтная накладка проёма »» Кожух фары »» Ремонтные накладки кабины (кузова) » Фурнитура и аксессуары для фургона »» Фурнитура (комплекты) для фургона »» Выдвижная лестница в фургон »» Буфер (отбойник) на фургон »» Петли двери фургона »» Рукоятка двери фургона » Стекла »» Форточка »» Люк » Усилитель рамы »» Поперечины » Удлинители рамы » Капот » Крыло » Обвес (арки, накладки) » Кронштейн кабины »» Подушка кабины Запчасти и аксессуары (ТЮНИНГ) » Полезные аксессуары в салон » Запчасти панели приборов »» Комбинация приборов »» Дефростер »» Пепельница и прикуриватель »»» Прикуриватель »» Карманы для документов, вещевые ящики, бардачок »»» Ремкомплект ящика, крышки »» Блок управления отопителем »» Облицовка панели приборов » Обивка салона, пластиковые накладки » Обивка дверей » Спойлер, Обтекатель » Дефлектор » Солнцезащитный козырек » Коврики салона » Шторки в кабину » Ламбрекены и вымпелы » Стеклоподъёмники » Рулевое колесо » Подлокотники » Полки » Консоли » Столик декоративный на панель приборов » Сиденье » Чехлы ЭКО КОЖА » Чехлы Ткань Жаккард » Утеплитель решетки радиатора и двигателя » Инструментальный ящик » Колпаки » Тюнинг салона (ПОД ДЕРЕВО) » Светоотражающие жилеты и таблички Освещение, Фары, Фонари, Плафоны, Габаритные огни, плафоны » Фары » Фонари задние » Габаритные огни » Фонарь освещения номерного знака » Повторитель поворота » Плафоны освещения кабины » Лампы » ПТФ » Фара-прожектор » Катафоты (световозвращатель) » Ходовые огни Стеклоочистители и омыватели (трапеция, бачки, мотор) » Щётки стеклоочистителей » Рычаг щётки стеклоочистителя » Жиклёр омывателя стекла » Трапеция стеклоочистителя »» Моторедуктор стеклоочистителя » Бачок омывателя »» Мотор бачка омывателя » Щетки для снега и водосгон Запчасти для тех.

обслуживание и расходники » Фильтра »» Воздушный фильтр »» Салонный фильтр »» Топливный фильтр »»» Сепаратор топливный »» Масляный фильтр » Свечи зажигания »» Ремкомплект уплотнителей свечного колодца » Масло » Натяжной ролик » Ремни Электромеханическое оборудование » Кнопки, выключатели и переключатели »» Блоки управления »»» Блок управления зеркалами »» Кнопки »» Выключатели »» Переключатель »»» Переключатель стеклоочистителя » Провода (жгуты, проводка) »» Высоковольтные провода (провода зажигания) »»» Ремкомплект провода высокого напряжения »» Жгут зеркала »» Жгуты по раме »» Жгуты моторного отсека »» Жгут системы управления двигателем »» Жгут панели приборов »» Пусковые провода (прикуриватель) »» Колодки для подключения »» Клеммы для проводов »» Автопроводка »» Провод массы »» Жгут отопителя » Датчики »» Датчик кислорода (лямбда-зонд) »» Датчик давления масла »» Датчик включения вентилятора »» Датчик положения коленчатого вала »» Датчик положения дроссельной заслонки »» Датчик уровня топлива »» Датчик массового расхода воздуха ДМРВ »» Датчик положения распред вала »» Датчик давления воздуха и температуры »» Датчик АБС »» Датчик температуры охлаждающей жидкости »» Датчик скорости »» Датчик детонации »» Датчик неровной дороги » Аккумулятор и принадлежности АКБ »» АКБ »»» Основание АКБ »» Зарядное устройство для АКБ »» Перемычка АКБ »» Провод АКБ »»» Клемма АКБ »» Вилка нагрузочная для АКБ » Замок зажигания »» Замок зажигания »» Катушка зажигания »» Контактная группа замка зажигания »» Распределитель зажигания (трамблёр) »» Коммутатор » Реле »» Реле стеклоочистителя »» Реле стартера »» Реле поворота »» Реле света »» Универсальное реле » Стартер и запчасти стартера »» Стартер »» Щёточный узел стартера »» Якорь стартера »» Крышка стартера »» Вилка стартера »» Бендикс » Генератор и запчасти генератора »» Генератор »» Подшипник генератора »» Щёточный узел генератора »» Обмотка и якорь генератора »» Якорь генератора »» Шкив генератора »» Кронштейн генератора »» Натяжная планка генератора » МИКАС » Звуковой сигнал » Блок предохранителей и предохранители » Диодный мост » Регулятор напряжения » Антенна автомобильная Шины и Диски » Шины » Диски » Шпильки и гайки колеса » Ниппель и удлинитель ниппеля » Наборы для ремонта камер и шин » Держатель запасного колеса Топливная система (баки, бензонасосы) » Бензобак » Бензонасос »» Ремкомплект бензонасоса » Топливные трубки и шланги »» Топливная рампа, Топливопровод » Форсунки топливные » Адсорбер » ТНВД » Станция перекачки топлива »» Насосы перекачки дизельного топлива Радиатор, система охлаждения двигателя » Радиатор »» Кронштейн и рамки радиатора »» Подушка радиатора » Интеркулер » Водяной насос (помпа) »» Ремкомплект водяного насоса » Термостат » Патрубки радиатора » Антифриз » Расширительные бачки »» Шланг расширительного бачка » Масляный радиатор » Вентилятор и кожух вентилятора »» Муфта вязкости вентилятора »» Электромагнитная муфта вентилятора Обогрев салона » Отопители салона »» Шланг отопителя » Патрубки отопителя » Радиатор отопителя » Электродвигатель отопителя » Насос отопителя »» Ремкомплект дополнительного насоса отопителя » Кран отопителя » Электроподогреватель Выхлопная система » Выхлопная труба » Глушитель »» Подушка глушителя » Резонатор » Переходная труба (заменитель катализатора, обманка) » Катализатор (нейтрализатор) » Приемная труба глушителя »» Ремкомплект приёмной трубы » Выпускной коллектор » Кронштейны, хомуты и прокладки глушителя » Гофра глушителя » Промежуточная труба глушителя Тормозная система » Тормозные колодки »» Ремкомплект тормозных колодок » Тормозные диски, задний тормозной барабан »» Тормозной барабан » Тормозной цилиндр (ГТЦ, ЗТЦ) »» Ремкомплект ГТЦ, РТЦ » Суппорт тормозной »» Ремкомплект суппорта » Тормоза (Шланг, Трос, Рычаг, Щит) » Усилитель тормозов » Трос ручного тормоза »» Ремкомплект стояночного, ручного тормоза » Тормозная жидкость Рулевое управление » Рулевой механизм, ГУР » Сошка рулевого механизма » Насос ГУР, бачки насоса ГУР » Вал рулевого управления » Рулевая тяга »» Рулевые шарниры и наконечники » Рулевая колонка » Шланги ГУР, штуцера Трансмиссия » КПП и запчасти КПП »» КПП »» Ремкомплекты для ремонта КПП »» Рычаг КПП »»» Ремкомплект рычага КПП »» Подшипники КПП »» Шестерня КПП »» Сальник КПП »» Вилка КПП, Сухарь вилки КПП »» Запчасти синхронизатора КПП »» Подушка КПП »» Вал КПП »» Крышка КПП »» Картер КПП »» Механизм переключения КПП »» Ручка КПП » Карданный вал и запчасти карданного вала »» Карданный вал »»» Карданный вал с 2-мя подвесными »»» Карданный вал »» Карданный вал на 4х4 »» Крестовина карданного вала »» Опора карданного вала »» Карданные болты » Сцепление и запчасти сцепления »» Сцепление в сборе »» Диск сцепления »» Корзина сцепления »» Картер сцепления »» Вилка сцепления »» Трубка сцепления »» Цилиндр сцепления »» Выжимная муфта с подшипником »» Шланг сцепления » Редуктор заднего моста »» Ремкомплект редуктора заднего моста » Дифференциал » Раздаточная коробка 4х4 »» Ремкомплект раздаточной коробки Запчасти ходовой части и подвески » Рессоры »» Рессоры »» Лист рессоры »» Стремянки рессоры »» Сайлентблок рессоры »» Подушки рессоры »» Кронштейны рессоры »»» Кронштейн подрессорника » Амортизаторы »» Втулка амортизатора »» Кронштейн амортизатора » Стабилизатор »» Кронштейн стабилизатора »» Подушка штанги стабилизатора » Шкворня »» Маслёнка »» Ремкомплект шкворня » Ступица и подшипники ступицы »» Подшипник ступицы »»» РК ступицы »» Сальник ступицы »» Ступица в сборе » Рычаги подвески »» Сайлентблок рычага »» Ремкомплект рычага маятникового » Шаровая опора » Задний мост »» Ремкомплект заднего моста » Балка передней оси » Главная пара » Шрус на 4х4 » Пружина передней подвески » Поворотный кулак Двигатель (запчасти) » ГРМ »» Цепи привода ГРМ »»» Гидронатяжитель цепи »» Ремкомплект ГРМ »» Картер шестерён ГРМ » Двигатель в сборе »» Кронштейн двигателя »» Подушка двигателя » ГБЦ »» Ремкомплект уплотнителей ГБЦ »» Шпилька ГБЦ » Поршни » Шатуны и вкладыши » Прокладки и сальники двигателя » Масляный насос » Карбюратор »» Ремкомплект карбюратора » Маховик »» Картер маховика » Защита двигателя » Крышки » Коленчатый вал » Распределительный вал » Клапаны двигателя » Дроссель »» Шланг РХХ » Картер масляный »» Ремкомплект картера масляного » Щуп масляный » Промежуточный вал » Маслосъемные колпачки » Впускной коллектор » Турбокомпрессор двигатель Cummins » Заглушки для удаления ЕГР » Автоодеяло для двигателя » Гидрокомпенсатор двигателя Прочие запчасти и аксессуары » Ключи и инструменты »» Шприц »» Ключ баллонный »»» Монтировки (монтажки) »» Наборы инструментов »» Отвертки »»» Биты »» Ударный инструмент »» Съемники и приспособления »» Ключи и шестигранники »» Торцевые головки и воротки »» Пассатижи, бокорезы, кусачки »» Сверла » Спецкрепеж (болты, гайки, шайбы) »» Шпильки »» Пистоны крепления »» Хомуты »» Саморезы »» Болты »» Винты »» Пальцы и шплинты »» Гайки »» Шайбы и Гроверы »»» Гроверы » Аптечка автомобильная, знак аварийной остановки, огнетушитель »» Знак аварийной остановки »» Огнетушитель »» Аптечка » Уплотнители (РТИ) »» Уплотнитель двери »» Уплотнитель стекла »» Уплотнитель свечного колодца » Педали »» Педаль сцепления »»» Ремкомплект педали сцепления »» Педаль тормоза »» Педаль газа » Воздуховоды и воздушные каналы »» Шланг вентиляции »» Шланг воздухозаборный » Ремни для крепления груза » Трос буксировочный, кронштейн, рым-болт » Канистра и воронки для топлива » Ремкомплекты » Домкрат автомобильный » Подушки Двигателя, КПП, Кузовные, Подвески, Глушителя » Кронштейны » Шланги » Тросы » Трубки » Фаркоп » Компрессор (насос) автомобильный » Рамки номерного знака » Смазки » Герметик » Губка для мойки автомобиля » Перчатки ХБ » Изолента, малярный скотч » Крышки и пробки » Картер » Спидометр

Производитель:

Все387548138755413F (Турция)ABRO (США)ABRO (США)AIRLINEAKABAALCAALEX-AutoAllied NipponAMP (Польша)Anvis GroupARIDEASPATK PREMIERAvtoDriverAvtoStyleAZARDBAUTLERBMBODYBOSCHBRANO (Чехия)BRISK (Чехия)BrizGardBuzuluk ЧехияCAMPAR (Корея)CARGENCARTRONICCASTROLCHAMPIONCHAMPIONCoidoCORTECO (Германия)CORTECO (Германия)CRAFTCUMMINS (FOTON)CUMMINS C+Cummins Inc. CZCZ (Чехия)DAKEN (Италия)DAKEN (Италия)DENSO (Япония)DENSO (Япония)Detail LineDITTONELDIX (Болгария)ELDIX (Болгария)ESPRA (Испания)ESPRA (Испания)FENOXFleetguardFleetguardFORTECHFOTONGAS CAPGeneral ElectricGeneralTechGOLD WHEELGoodyearHERZOGHOFERHOLA (Голландия)JUNTAKENO KET-TUNINGKOOSHESH (Иран)Kraft (Agrokom)KRAFT (Турция)KRENZ ГерманияLION (Ростов)LOGO-RKLUK (Германия)LUZARMagnum (Россия)MANDOMANN ГерманияMANNOLMasterWax (Россия)MaxBoxMaxboxPROMOBILMoravanMotoristMTA (Италия)NGK (Япония)NIPPON (ЯПОНИЯ)NOKSNOKS ДимитровградNORMA (Германия)Nova BrightOptibelt ГерманияOSRAMOSVAT ИталияPHILIPSPILENGAPRAVTPROдетальREZKONREZKONRS DETALRUBENA (Чехия)SACHS (Германия)SACHS (Германия)SCT (Германия)SCT (Германия)SDV motorsSDV motorsSIMENSSINTECSKFSKF (Швеция)SKV-LightingSLONSOLLERSSTALServisSTAR (Ростов)STARCO (Турция)SUFORCETANAKITechnikTESLATIRSANTOREROTORNADO (ТОРНАДО)TOTALTRANSMASTERTRIALLITRIANGLETRMTRUCKMANTUC (Иран)V-NNVETTLER (Германия)Vita-TruckVoron GlassWEBERWONDERFULX-TURBOZF (Германия)ZICZOMMERАВАР (Псков)АвтоDелоАвтоАрматураАвтоблюзАвтоконАвтоКонтинентАвтомагнатАвтооптикаАвтопартнерАвтопровод ВОСАВТОРАДАВТОРАДАВТОРГАвтоРусь77АвтоСателлитАвтоТрейд (Калуга)Автошланг (Балаково)АВТЭЛАГАТАГРЕГАТАгрокомАЗГАЗГ-ДетальАКОМАЛПАСАПОГЕЙ (Ульяновск)АСТРОАШК (Барнаул)БАГУ (Борисов)Баки-ННБалаковоБАТЭБелАвтоКомплектБЕЛМАГБИГ-ФИЛЬТРБОН ЧелябинскБОРБРТБРТ (Балаково)ВАТИВолжскийВПТГАЗПРОМНЕФТЬГерманияГЛАВДОРДААЗДайдо Металл РусДайдо Металл РусьДельта-АвтоДЗСДЗТАДЗТАДиалучДимитровградДПКЗавод АвтокомпонентЗаволжьеЗЗА (Заволжье)ЗМЗ (Заволжье)ЗМЗ (Соллерс)ИдеALИжавтотормИмпортИП КосойИранКардан-Сервис (Арзамас)КЗАТЭКитайКНРКОРДКОРЕЯКрасная ЭтнаЛВ-АвтоЛИДЕРЛихославльЛУКОЙЛМарКонМОСТатНабережные ЧелныНАЧАЛОНижний НовгородНПП ОРИОНОАО ВолнаОренбургОРИГИНАЛОСВОСВ (Мелитополь)ОСВАРПЕКАРПКТППластформПРАМО-ИСКРАПРЗПРТИРТИ-СервисРусАвтоЛидерРФРФСаранскСаратовСЕВиЕМ (Самара)СЗРТСЗССИБДЕТАЛЬСкопинСкопинСмоленскСОАТЭСТЕЛСТАНДЕМТД АвтокомпонентТДКТДКТехАвтоСветТехнопластТехнопрофильТИИРТольяттиТосол-СинтезТРАНСМАШТРИАЛТУРБОКОМУАЗУАЗ ОРИГИНАЛУКДУМЗУтесФормПластФормула СветаХИМ-СИНТЕЗЦИТРОНЧайковскийЧебоксарыЧМЗ (Чусовой)ШААЗЭкомашЭЛКАРЭнергомашЮККАЮККАЯРТИ

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

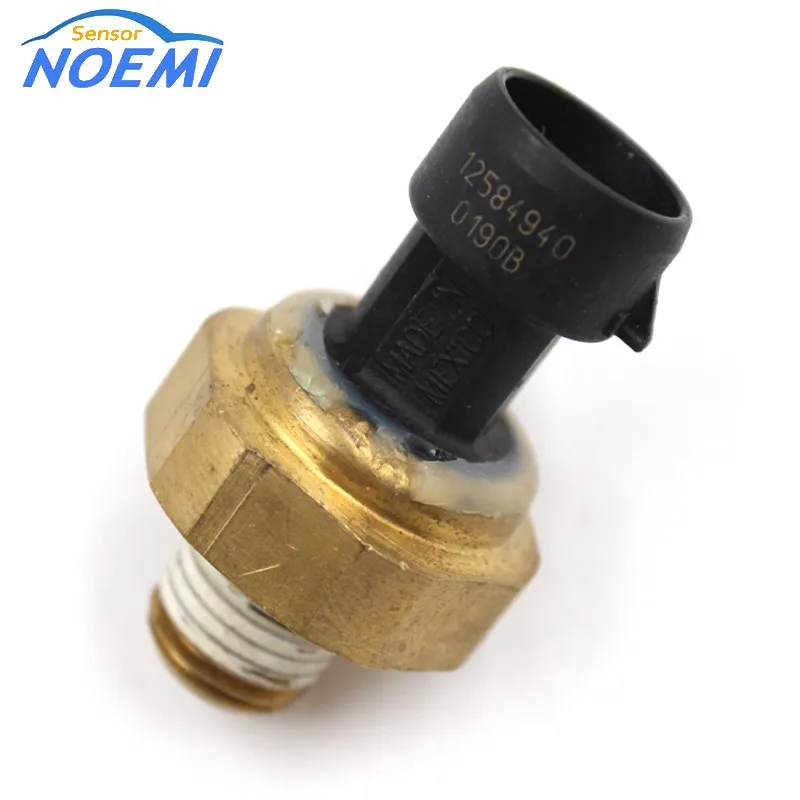

где расположен, для чего нужен, как поменять » АвтоНоватор

В устройстве транспортного средства главнейшую роль играет двигатель. Романтичные водители называют его «сердцем машины». Но у силового агрегата есть одно слабое место — это система смазки трущихся деталей. В качестве единственного контрольного органа этой системы выступает датчик давления масла (ДДМ), который может преподнести водителю немало сюрпризов.

Содержание

  • 1 Зачем нужен датчик давления масла

  • 2 Виды ДДМ и принцип их работы в современных автомобилях

    • 2.1 Механический датчик

    • 2.2 Электронный датчик

  • 3 Местоположение устройства в разных видах авто

    • 3.1 Таблица: где находятся датчики давления масла на популярных моделях авто

  • 4 Причины и признаки неисправности

  • 5 Как подключить выносной

  • 6 Как заменить

    • 6.1 Видео: замена ДДМ своими руками

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Виды ДДМ и принцип их работы в современных автомобилях

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

Конструктивно более простое устройство

Местоположение устройства в разных видах авто

В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.

Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

Обычное расположение — у двигателя

Таблица: где находятся датчики давления масла на популярных моделях авто

Автомобиль

Где находится датчик давления масла

Наиболее удобный доступ к датчику

ВАЗ 2108/09/099
ВАЗ 2110/11 (8-клапанный двигатель)		Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.Сверху
ВАЗ 2110/11 (16-клапанный двигатель)Слева позади двигателя на блоке распределительного вала. От датчика отходит провод, а рядом с ним проходит 2 пучка проводов в изоляторе чёрного цвета.Сверху
Лада КалинаПозади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.Сверху. Необходимо сначала снять пластиковую крышку блока цилиндров.
Audi — большинство моделейВ непосредственной близости от масляного фильтра. Может быть и второй датчик — на главном блоке цилиндров. Характерная черта — от него отходит один провод.Сверху
Chevrolet LanosНа масляном насосе снизу двигателя. Характерная черта — от него отходит пучок проводов в изоляторе.Снизу (когда авто находится на эстакаде или над ямой).
Ford TransitПод передним бампером около масляного радиатора посередине автомобиля на двигателе.Снизу (когда авто находится на эстакаде или над ямой).
Mercedes-Benz — большинство моделейНа картере немного правее от центра автомобиля.Снизу (когда авто находится на эстакаде или над ямой).
Mitsubishi LancerПозади и немного правее двигателя (вкручен в двигатель) рядом с масляным фильтром. Характерная черта — от него отходит один провод.Снизу (когда авто находится на эстакаде или над ямой).
Nissan X-TrailСнизу на блоке рядом с насосом гидроусилителя руля.Сняв правое колесо и пластиковый щиток ремней.
Opel AstraНа уровне картера справа со стороны генератора. Характерная черта — от него отходит один провод.Сняв правое колесо.
Volkswagen Golf, JettaДатчик аварийного давления масла находится слева в торце головки цилиндров. Ещё один датчик — недостаточного давления — находится на масляном фильтре справа от автомобиля.Сверху и снизу соответственно.
Volkswagen PassatДва датчика: первый находится на кронштейне до масляного фильтра, второй — на выходе из масляного фильтра.
Газель (двигатель ЗМЗ-405)Справа сверху на главном блоке цилиндров. От датчика отходит провод.Сверху.

Причины и признаки неисправности

Водитель любого транспортного средства должен знать, что чаще всего неисправности в системе смазки не представляют особых сложностей в их устранении. Однако могут возникнуть и такие поломки, которые потребуют вмешательства специалиста СТО и узкопрофильного оборудования.

Признаками неисправностей в датчике давления масла могут служить:

  • потеря мощности автомобилем при разгоне;

  • нестабильность срабатывания замка зажигания;

  • резкие толчки при езде на малых оборотах;

  • невозможность завести машину.

К причинам, по которым ДДМ выходит из строя, можно отнести:

  • выработанный ресурс устройства;

  • деформация мембраны;

  • короткое замыкание в проводке;

  • выход из строя реле датчика.

Поэтому требуется максимально внимательно относиться к такому устройству, как ДДМ, так как от его работоспособности зависит состояние двигателя. Если датчик начинает «врать» и «путаться в показаниях», трущиеся детали силового агрегата очень быстро износятся, что в конечном итоге приведёт к заклиниванию двигателя.

Как подключить выносной

В некоторых случаях бдительные и опытные автолюбители подключают выносной датчик давления масла на свой автомобиль. Это та мера, которая обеспечит надёжный контроль над системой смазки двигателя. С одной стороны, функции датчика будут обеспечиваться в штатном порядке, а с другой — можно будет в любой момент посмотреть на силу давления в системе.

Порядок подключения выносного прибора:

  1. Открыть капот.

  2. Установить на место датчика давления масла тройник (переходник).

  3. К разъёмам переходника подключаются сам датчик и сигнальное устройство.

  4. Провод от прибора протягивается в салон.

  5. По цвету проводков производится подключение к панели приборов.

Таким образом, без особенных сложностей можно установить и подключить дополнительный прибор по контролю давления масла.

Благодаря чёткой шкале делений водитель всегда будет знать точное давление в системе

Как заменить

Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки

Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:

  1. Открыть капот, дождаться, пока мотор остынет.

  2. Найти ДДМ и обеспечить удобный подход к нему.

  3. Снять с устройства контактный проводок.

  4. Гаечным ключом выкрутить датчик из посадочного гнезда.

  5. Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.

  6. Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.

  7. На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.

  8. На контакты устройства подключить провод.

  9. Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.

Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь

Видео: замена ДДМ своими руками

Таким образом, даже будучи неопытным водителем, можно провести как проверку, так и замену датчика давления масла на любой машине. Главное — не бояться сложностей и действовать осторожно, чтобы не повредить смежные с датчиком устройства, шланги и провода.

  • Автор: Екатерина Ларина

Производитель Артикул Наименование Спецификация Класс API Объем, л
KIXX L2081AL1E1 Масло моторное РAO 1 100% Синтетическое 0W-30 SN  1
KIXX L208144TE1 Масло моторное PAO 1 100% Синтетическое 0W-30  SN 4
KIXX L2084AL1E1 Масло моторное PAO 1 100% Синтетическое 0W-40  SN  1
KIXX L208444TE1 Масло моторное PAO 1 100% Синтетическое 0W-40  SN  4
KIXX L2082AL1E1 Масло моторное PAO 100% Синтетическое 5W-30  SN/CF  1
KIXX L208244TE1 Масло моторное PAO 100% Синтетическое 5W-30  SN/CF  4
KIXX L2083AL1E1 Масло моторное PAO 100% Синтетическое 5W-40  SN/CF  1
KIXX L208344TE1 Масло моторное PAO 100% Синтетическое 5W-40  SN/CF  4
