Фары Рено Дастер, как снять передние, снятие задних фонарей, регулировка света Duster

Главная » Renault » Duster » Duster 1

Duster 1

Автор Михаил На чтение 7 мин Опубликовано

Передняя оптика Renault Duster выполнена цельными блок-фарами. Они состоят из ближнего, дальнего света, габаритов и поворотников. Фары Рено Дастер оснащены гладким прозрачным плафоном из пластика, который не выполняет функцию по распределению светового потока. Поверхность пластика обработана лаком, что предотвращает образование царапин и мелких повреждений. Для визуального оповещения маневра по повороту используются лампы с соответствующим цветом стекол.

Задние фонари Renault Duster оснащены прозрачным плафоном в местах установки ламп поворотников и заднего хода.

При этом стандартные огни заднего хода смонтированы в правой блок-фаре, а противотуманные – в левой. ПТФ включается посредством переключателя под рулевой колонкой, при работающем наружном освещении.

Содержание

  1. Передняя и задняя оптика с обновленного Duster на дорестайл
  2. Как снять переднюю блок-фару на Duster
  3. Демонтаж переднего бампера
  4. Снимаем переднюю фару
  5. Замена заднего фонаря Дастер
  6. Регулировка света фар Дастер
  7. Противотуманные
  8. Заключение
  9. Видео

Передняя и задняя оптика с обновленного Duster на дорестайл

Для замены фар Рено Дастер первого поколения на обновленную оптику понадобится дополнительно приобрести два реле и лампочку в ПТФ сзади. Артикул реле на 12 В и 20 А – 7700414484, и лампы ПТФ с одним контактом производства Philips – 12088 cp. Также в задние фонари Renault Duster в качестве противотуманки можно установить светодиодную лампу Philips P21W LED 21W. Ее каталожный номер 12839REDB1.

Далее представлены артикулы оригиналов обновленных блок-фар:

  • 260606709R (номер для России 676512139) – левая спереди;
  • 260105828R (676512140) – правая спереди;
  • 265550368R (676650017) – левая сзади;
  • 265504304R (676650018) – правая сзади.

Установка новых фонарей сзади Renault Duster требует изменения распиновки в питающих колодках. Далее представлена схема изменения шести старых контактов в колодке по отношению к новым:

Правая фара:

  • 1 – не задействован – 1
  • 2 – задний ход, провод сиреневого цвета – 6
  • 3 – масса, черный – 3
  • 4 – указатель поворота, зеленый тонкий – 4
  • 5 – стоповые огни, зеленый толстый – 2
  • 6 – габариты, голубой – 5;

Левая:

  • 1 – не задействован – 1
  • 2 – противотуманка, зеленый тонкий – взамен контакта с задним ходом;
  • 3 – масса, черный – 4
  • 4 – указатель поворота, сиреневый – 3
  • 5 – стоповые огни, зеленый толстый – 5
  • 6 – габариты, голубой – 2.

Регламент технического обслуживания Дастер 1 поколения с артикулами запчастей в этом материале.

Как снять переднюю блок-фару на Duster

Для проведения работ по демонтажу передней оптики Рено Дастер понадобиться подготовить:

  • ключи Torx T20, T30;
  • торцевой ключ размером на семь;
  • отвертка с плоским жалом;
  • пассатижи.

Первоначально необходимо обесточить электрическую сеть машины посредством отсоединения минусовой клеммы от АКБ.

Рубрику, посвященную обслуживанию и ремонту Дастер 1 поколения, найдете по этой ссылке.

Демонтаж переднего бампера

Для снятия бампера Renault Duster поэтапно выполняются следующее:

  1. Поднимается крышка капота и устанавливается на упор.
  2. Выкручивается фиксирующий винт бампера к защите картера.
  3. Далее с каждой стороны выкручиваются крепежи бампера к подкрылку колес – сверху и снизу. После этого извлекаются фиксирующие винты между подкрылками и лонжеронами в количестве двух штук.
  4. Отгибаются передние части подкрылок, а затем отключаются питающие фишки посредством зажима фиксатора.
  5. Выкручиваются винты крепления облицовки радиатора в верхней части в количестве четырех штук.
  6. Левый и правый край переднего бампера выводится из зацепления с крыльями. В указанных местах он удерживается пластиковыми защелками.
  7. Бампер приподнимается вверх, чтобы вывести из зацепления с буферами капота. После чего полностью демонтируется.
  8. Остается выполнить снятие передних блок-фар Рено Дастер.

Обзор двигателей французско-румынского кроссовера найдете в этом материале.

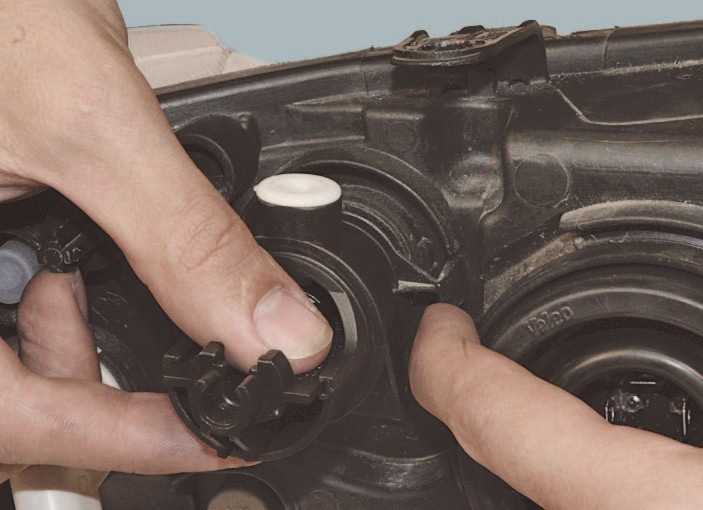

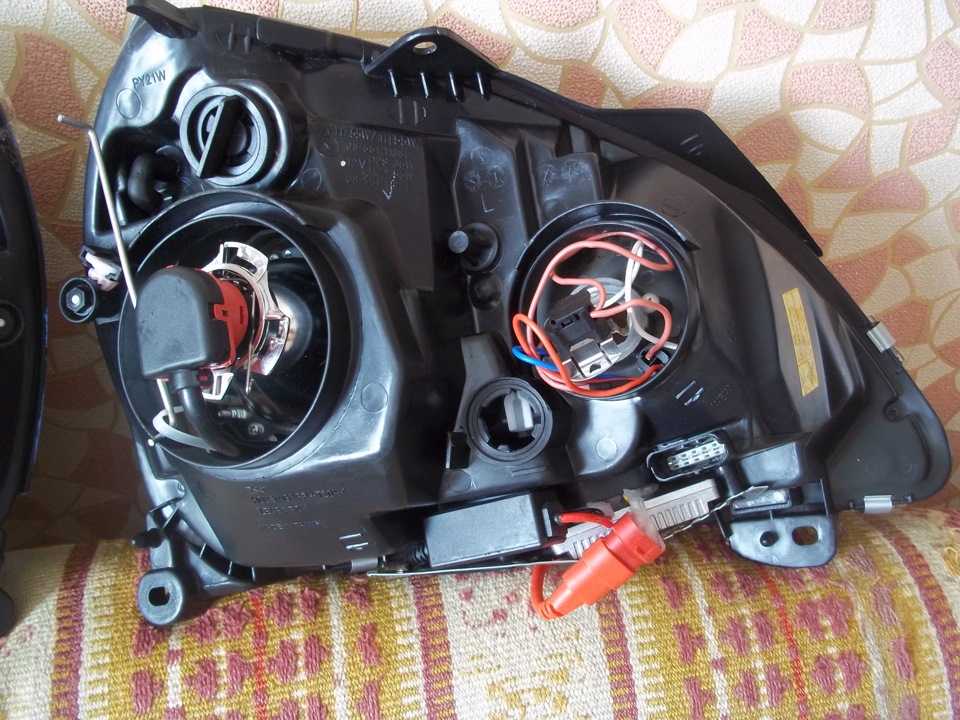

Снимаем переднюю фару

Рассмотрим, как снять левую переднюю фару Рено Дастер. Для правой процесс аналогичен:

  1. Демонтируется защитный кожух с корректора фары на торцевой стороне.

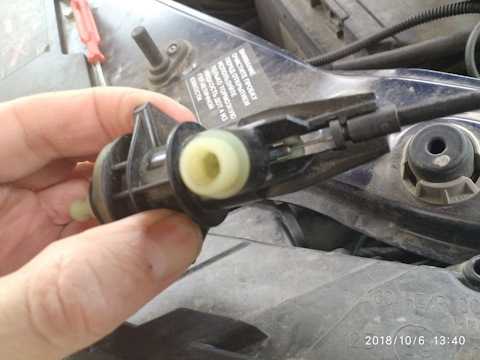

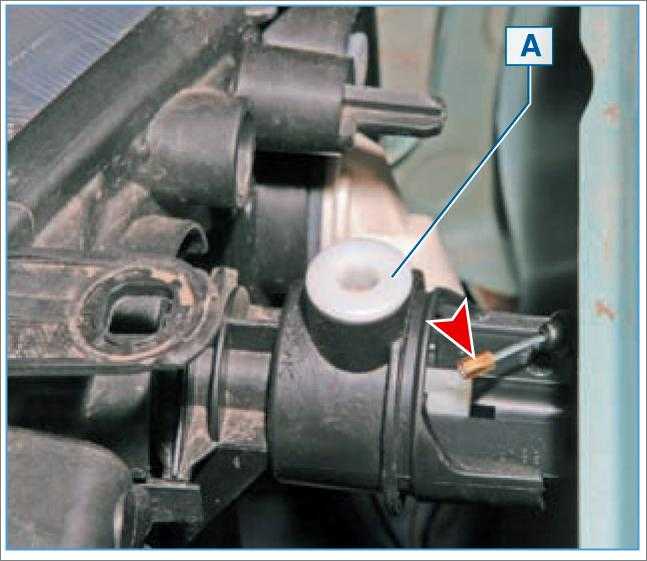

  2. Снимается тросик привода корректора. Для этого понадобится вывести его наконечник из держателя, а затем отсоединить от толкателя.

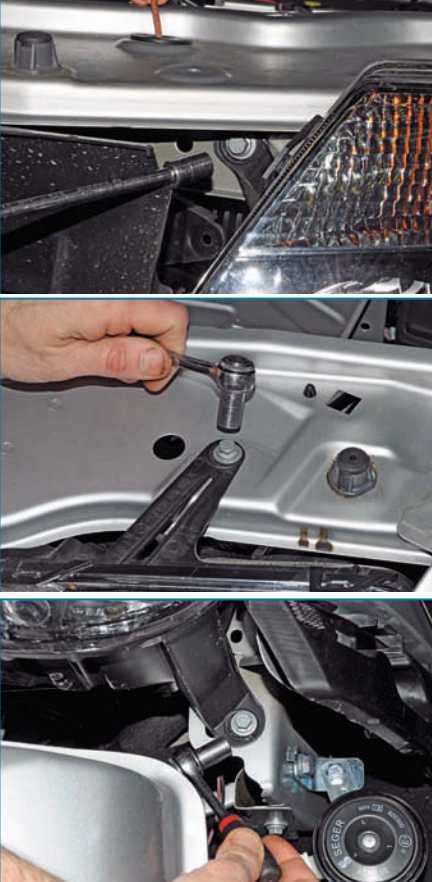

  3. Выкручиваются фиксирующие болты фары в количестве трех штук. Два передних и один торцевой на поперечной раме над охлаждающим радиатором.
  4. Отжимается пластиковый фиксатор передней оптики, который зацеплен на кронштейн кузова.
  5. Вытащить фару на расстояние, которое ограничено питающими проводами.

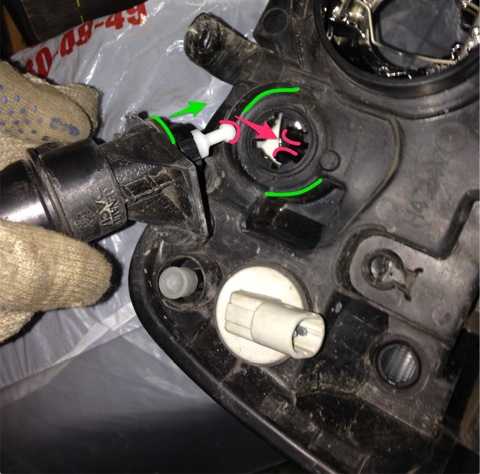

  6. Отключить питающие фишки, и снять переднюю фару Renault Duster.

Замена заднего фонаря Дастер

Чтобы снять задний фонарь Рено Дастер, понадобится придерживаться следующей схемы:

  1. С АКБ скидывается минусовая клемма.
  2. Поднимается крышка багажника Renault Duster.
  3. Выкручиваются две крепежные гайки из пластика с барашком на конце.
  4. Задний фонарь аккуратно отводится от кузова, чтобы не повредить питающие провода.
  5. Отключаются колодки с проводами посредством зажатия фиксатора.
  6. Снимается задняя блок-фара, и выполняется замена.

Регулировка света фар Дастер

Для выставления правильного распределения лучей света оптики Renault Duster понадобится подготовить:

  • отвертку с крестообразным жалом;
  • ключ размером на восемь;
  • шестигранник размером на пять.

Регулировка фар Рено Дастер осуществляется в следующем порядке:

  1. Первоначально требуется заправить полностью топливный бак, проверить наличие запасного колеса и инструментов, а также подкорректировать давление в шинах.

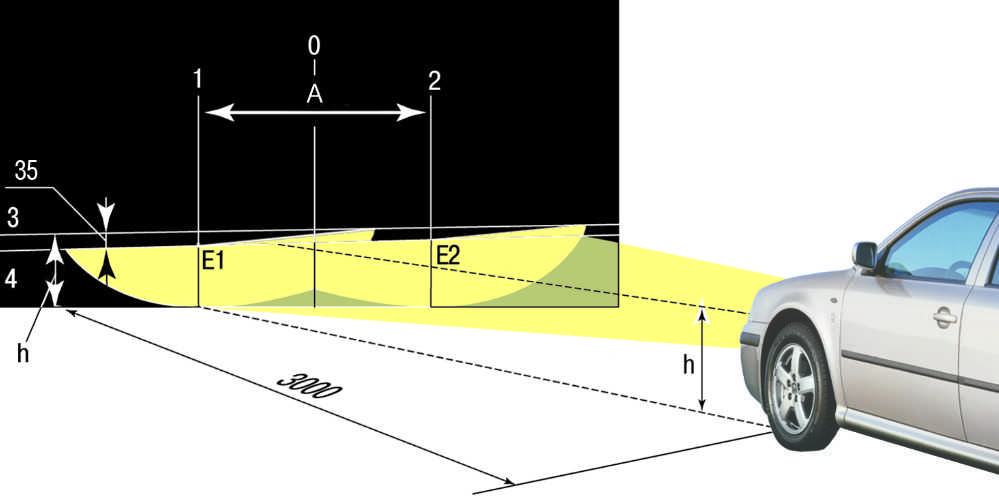

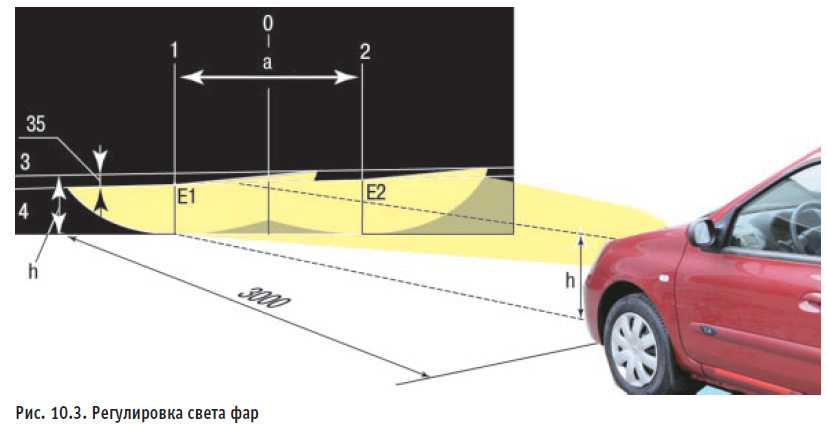

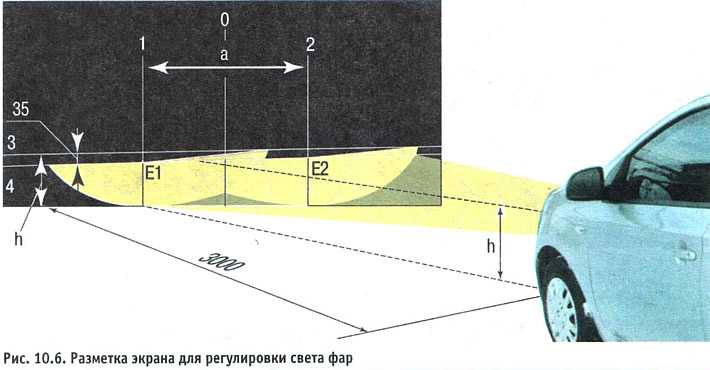

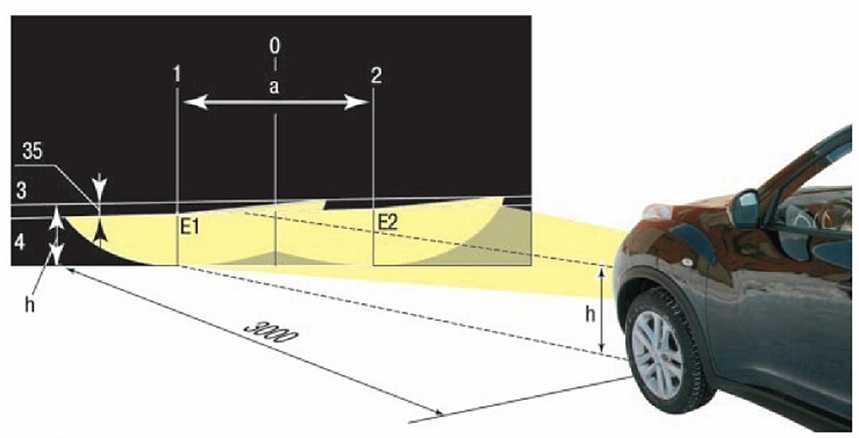

  2. Далее понадобиться поставить автомобиль на ровной горизонтальной поверхности напротив перпендикулярной стены. Можно задействовать ворота гаража. Расстояние от них должно составлять три метра. После этого на воротах рисуется регулировочный экран, а на водительское кресло укладывается груз массой в семьдесят пять килограммов. Центр кузова Рено Дастер должен точно совпасть с линией 0 на подготовленном экране. Для выставления и успокоения амортизаторов рекомендуется предварительно раскачать их в поперечном направлении.
  3. Расстояние h соответствует высоте от центра фар до пола.
  4. Корректор света на приборной панели устанавливается в режим с одним водителем.
  5. Регулировка выполняется отдельно для каждой фары. Поэтому их поочередно понадобится прикрыть непрозрачным материалом.
  6. Включается ближний свет, и выполняется настройка светового потока. Горизонтальный наклон выставляется посредством вращения винта А, а вертикальный – Б. Винт Б вращается через технологическое отверстие в торцевой раме кузова над охлаждающим радиатором.
  7. Регулировка считается завершенной, когда верхние грани световых потоков левой стороны совпадут с линией 4, а вертикальные 1 и 2 пройдут через точки Е1 и Е2. Они обозначают места пересечения горизонтальных и наклонных частей световых пятен.

Материал, в котором указано, какие лампы применяются на Duster, и как их менять, найдете по этой ссылке.

Противотуманные

Для корректировки света ПТФ предназначен один винт, расположенный непосредственно на корпусе. Для доступа к нему предусмотрено технологическое отверстие в бампере. Его вращение приводит к изменению только горизонтального направления световых лучей. Понадобится добиться того, чтоб верхние лучи противотуманной фары ложились на уровень линии 4.

Заключение

При желании можно без проблем выполнить замену оптики Рено Дастер своими руками. По окончании процедуры обязательно потребуется регулировка наружного света Renault Duster.

При этом фары обновленного Рено Дастер подходят на модели первого поколения.

Видео

Видео Обслуживание Своими руками Тюнинг

Оцените автора

Как отрегулировать фары Дачия Дастер?

Если вы чувствуете, что плохо видите ночью, или вы чувствуете, что освещаете слишком низко или слишком высоко, во всех этих случаях виновата только одна часть вашего автомобиля — ваши фары, также известные как дальний свет. Хотя эта регулировка может показаться легкой благодаря регулировочному колесику на приборной панели, регулировка в целом намного сложнее, чем эта простая манипуляция, и в этой статье мы узнаем Как отрегулировать фары Dacia Duster? Для этого, во-первых, мы выясним, зачем вам нужно регулировать дальний свет, а во-вторых, как отрегулировать фары вашего Dacia Duster.

Зачем регулировать фары Dacia Duster?

Итак, давайте начнем наш контент с интереса к регулировке фар вашего Dacia Duster. Для многих людей наши фары достаточно хорошо отрегулированы, и они достаточно хорошо светят ночью. Однако это не постоянное обстоятельство, и проверка этого параметра либо потому, что фары на вашем Dacia Duster недостаточно яркие, или потому что у вас есть ощущение, что они слишком слабые, это мудрое решение .

Регулировка дальнего света вашего Dacia Duster для обеспечения безопасности

Прежде всего, регулировка фар Dacia Duster должны быть закончены для основного мотива безопасности. Независимо от того, для вас это или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск проигнорировать препятствие во время движения или плохо предсказать поворот. С другой стороны, если ваши фары слишком яркие, независимо от того, собираетесь ли вы переключаться на ближний свет при обгоне транспортного средства, время, необходимое для этого переключения, в большинстве случаев будет меньше. подвергайте водителя впереди вас лучу фар вашего Dacia Duster . Поэтому для других, а также для вас необходимо иметь оптимальную регулировку фар.

Регулировка фар Dacia Duster по юридическим причинам

Помимо безопасности, есть закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он определяет: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование контролируется другим законодательством, европейским (директива 76/756/ЕЭС), которое предусматривает, что не существует максимальной высоты для регулировки фар, но максимальная ширина луча должна соответствовать ширине фар ближнего света. и что максимальная яркость должна быть 225 000 кд.

Как отрегулировать фары Dacia Duster?

Теперь мы перейдем к той части, которая вас больше всего волнует в этой статье. как отрегулировать фары Дачия Дастер? Эта настройка может показаться немного сложной, но, следуя инструкциям, вы сможете сделать это без особого беспокойства.

Подготовка к регулировке фар Dacia Duster

Прежде всего, вам необходимо подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот подготовка к настройке:

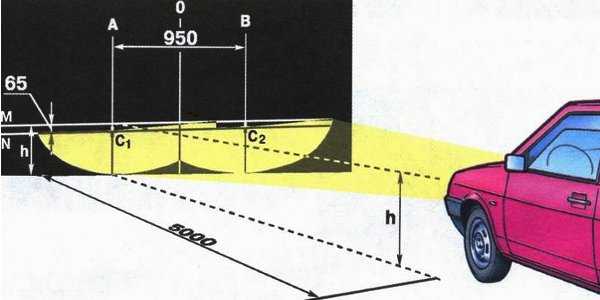

  • Поставьте автомобиль на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
  • Внимательно проверяйте давление в шинах.
  • Убедитесь, что ручка регулировки высоты фонарей установлена ​​на 0.

    .

  • Попробуйте сделать это с половиной полного бака.
  • Снимите с автомобиля весь лишний груз, на сиденье водителя должен находиться только один человек.

Регулировка фар его Dacia Duster

Как только ваша машина будет на месте, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Проверьте с помощью уровня, чтобы обе части креста были горизонтальными. Затем верните автомобиль назад на расстояние от 7 до 10 метров. Вот шаги, которых следует придерживаться в остальной части процесса:

  • Откройте капот, найдите винты для горизонтального и вертикального изменения фар вашего Dacia Duster (они обычно обозначены, и те, что сверху, должны изменять вертикальность, а тот, что сбоку, отвечает за горизонтальность регулировки).
  • Используйте ткань или другие предметы, чтобы скрыть проектор, на котором вы не выполняете коррекцию.
  • Используя винты для горизонтальной коррекции, у вас должна быть самая интенсивная часть луча, которая должна быть немного правее вертикальной линии, отмеченной на стене.

    .

  • Что касается вертикальной коррекции, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
  • Когда закончите, убедитесь, что настройки фар вашего Dacia Duster соответствуют друг другу, не думайте дважды, чтобы проверить их после того, как вы поехали на нем, часто он может двигаться.

.
Если вы хотите отрегулировать противотуманные фары на своем Dacia Duster, ознакомьтесь с нашими материалами по этой теме.

Если у вас есть какие-либо дополнительные вопросы о Dacia Duster, не стесняйтесь обращаться к нашим Dacia Duster категория.

Как отрегулировать фары на Dacia Duster?

Если вы чувствуете, что плохо видите ночью, или вы чувствуете, что освещаете слишком низко или слишком высоко, во всех этих случаях виновата только одна часть вашего автомобиля — ваши фары, а также часто известный как дальний свет. Хотя эта регулировка может показаться легкой благодаря регулировочному колесику на приборной панели, регулировка в целом намного сложнее, чем эта простая манипуляция, и в этой статье мы узнаем , как отрегулировать фары вашего Dacia Duster? Чтобы добиться этого, сначала мы узнаем, зачем вам нужно регулировать дальний свет, а во-вторых, как отрегулировать фары вашего Dacia Duster.

Зачем регулировать фары Dacia Duster?

Итак, давайте начнем наш контент с интересной регулировки фар вашего Dacia Duster. Для многих людей наши фары достаточно хорошо отрегулированы, и они достаточно хорошо светят ночью. Однако это не постоянное обстоятельство и проверка этого параметра, либо потому, что фары вашего Dacia Duster недостаточно яркие, или потому что у вас есть ощущение, что они слишком слабые, это мудрое решение .

Регулировка дальнего света вашего Dacia Duster в целях безопасности

Прежде всего, регулировка фар Dacia Duster должна быть завершена из основных соображений безопасности. Независимо от того, для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск проигнорировать препятствие во время движения или плохо предсказать поворот. С другой стороны, если ваши фары слишком яркие, независимо от того, собираетесь ли вы переключаться на ближний свет при обгоне транспортного средства, время, необходимое для этого переключения, в большинстве случаев будет меньше. 0003 осветите водителя впереди вас лучом фар вашего Dacia Duster . Поэтому для других и для вас необходимо иметь оптимальную регулировку фар.

Регулировка фар Dacia Duster по юридическим причинам

Помимо безопасности, существует закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он определяет: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование контролируется другим законодательством, европейским (директива 76/756/ЕЕС), которое предусматривает, что не существует максимальной высоты для регулировки фар, но максимальная ширина луча должна соответствовать ширине фар ближнего света. и что максимальная яркость должна быть 225 000 кд.

Как отрегулировать фары Dacia Duster?

Теперь мы перейдем к той части, которая вас больше всего волнует в этой статье, как отрегулировать фары своего Dacia Duster? Эта настройка может показаться немного сложной, но, следуя инструкциям, вы сможете сделать это без особого труда.

Подготовка к регулировке фар Dacia Duster

Прежде всего, вам необходимо подготовить автомобиль к регулировке дальнего света в хороших условиях. Вот подготовка к настройке:

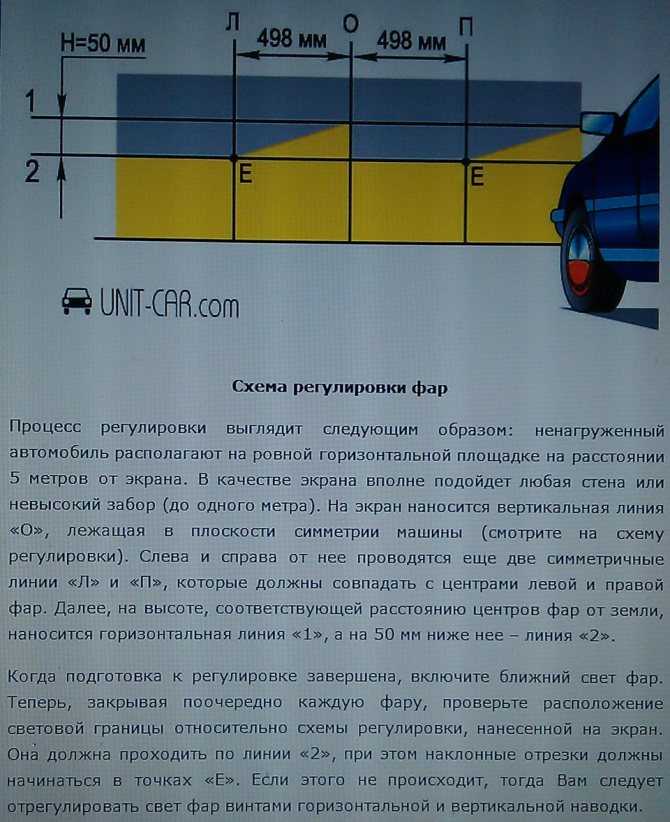

  • Поставьте автомобиль на поверхность перед белой стеной, например, на расстоянии 4–5 метров от стены.
  • Внимательно проверьте давление в шинах.
  • Убедитесь, что ручка регулировки высоты фар установлена ​​на 0

    .

  • Попробуйте сделать это с половиной полного бака.
  • Снимите весь лишний вес с автомобиля, на водительском сиденье должен находиться только один человек.

Регулятор фар его Dacia Duster

Как только ваш автомобиль будет на месте, вы включите ближний свет и сделаете крестообразную отметку (один горизонтальный и один вертикальный разрез) в середине луча, который будет проецироваться на стену. Проверьте уровнем, чтобы обе части креста были горизонтальны. Затем отойдите назад на расстояние от 7 до 10 метров. Для остальной части процесса необходимо придерживаться следующих шагов:

  • Откройте капот, найдите винты для горизонтальной и вертикальной модификации фар вашего Dacia Duster (они обычно обозначены, а те, что сверху, должны изменять вертикальность а тот, что сбоку, отвечает за горизонтальность регулировки).
  • Используйте ткань или другие предметы, чтобы скрыть проектор, на котором вы не выполняете коррекцию.
  • Используя винты для горизонтальной коррекции, у вас должна получиться самая напряженная часть балки, которая должна быть немного правее вертикальной линии, отмеченной на стене

    .

  • Что касается вертикальной коррекции, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной отметки на стене или немного ниже.
  • После завершения проверьте правильность настройки фар вашего Dacia Duster, не думайте дважды, чтобы проверить их после того, как вы проедете на нем, часто он может смещаться.

.
Если вы хотите отрегулировать противотуманные фары на Dacia Duster, ознакомьтесь с нашими материалами по этой теме.

Если у вас есть дополнительные вопросы о Dacia Duster, не стесняйтесь обращаться к нашей категории Dacia Duster.

Как отрегулировать фары Dacia Duster

Сделай сам

Часто задаваемые вопросы об автомобилях и мотоциклах
  1. Автомобиль
  2. :
  3. Дакия
  4. :
  5. org/ListItem»> Дастер
  6. : Как отрегулировать фары Dacia Duster

Dacia Duster — Видеоурок

Модель: Дачия Дастер

МК 2, ХМ — Годы 2017-2022
Деталь: Фара
Эксплуатация: Как отрегулировать фары Dacia Duster

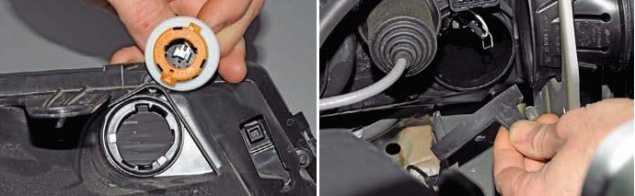

Чтобы отрегулировать угол наклона фар Dacia Duster, нам придется извлечь светодиодную лампу из фары. Итак, начнем с открытия переднего капота. Как только это будет сделано, нам нужно будет отсоединить заднюю крышку лампочки. После того, как мы сняли заднюю крышку, мы сможем извлечь лампочку. Чтобы отрегулировать его, нам нужно будет слегка надавить на головку лампочки, а затем повернуть ее на выемке, которая указывает угол, который нам больше всего подходит. Сделав это, мы закончим регулировку, и чтобы снова собрать лампу, нам просто нужно будет повторить эти инструкции в обратном порядке, и мы закончим.
