Что такое в машине колдун: Что такое «колдун» и почему его не найти на современных машинах

Содержание

Что такое «колдун» и почему его не найти на современных машинах

19 апреля 2018

Quto.ru

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность. За неприметность и коварство это устройство в народе прозвали «колдуном». Разбираемся в назначении и принципах работы «колдуна», а также открываем секрет его исчезновения с современных машин.

Фото: Quto.ruQuto.ru

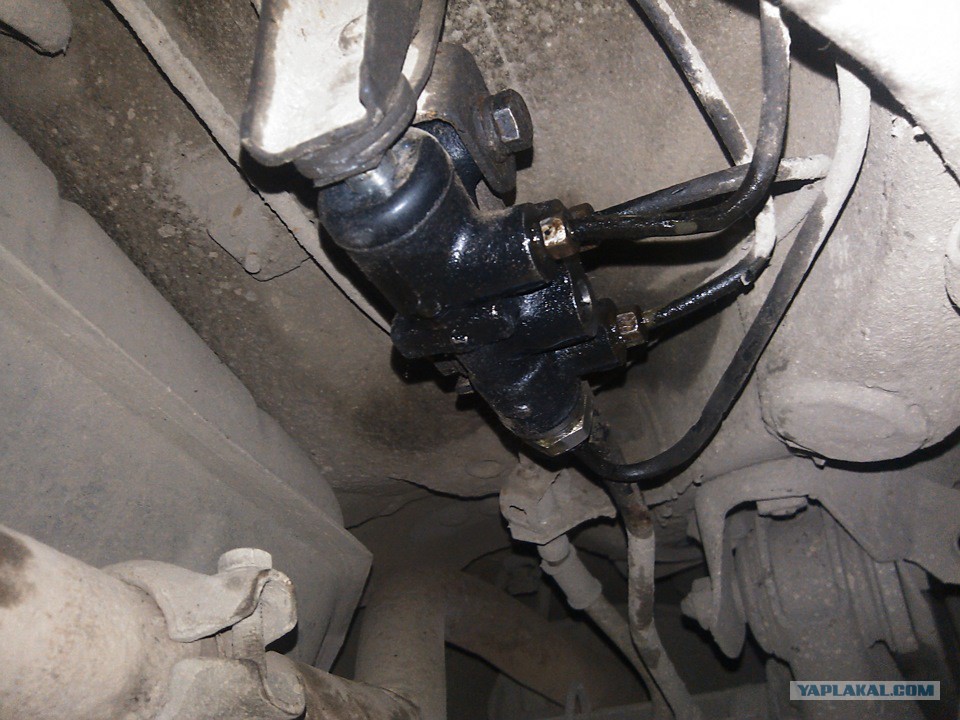

Где искать «колдуна»

Видео дня

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, непосредственно на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан», — однако сути и принципов его работы это не меняет. Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность: далеко не все автолюбители подозревают о его существовании и тем более понимают принципы его работы. А отыскать на своей машине «колдуна» и вовсе смогут единицы.

За что именно «колдун» отвечает

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил. «Колдун» не позволяет задним, разгруженным колёсам блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос. Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами. Рабочий регулятор тормозных сил при всех допустимых вариантах загрузки автомобиля исключает опережающее блокирование задних колёс относительно передних.

Как «колдун» работает

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Устройство у этого механизма чрезвычайно простое. «Колдун» представляет собой гидроцилиндр для тормозной жидкости с входными и выходными штуцерами. Поршень со штоком двигается по цилиндру и приоткрывает или закрывает проходной канал, тем самым регулируя доступ тормозной жидкости к рабочим тормозным цилиндрам задней оси.

Сезонная переобувка: меняем зимние шины на летние с умом.

Активные, или управляемые регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются.

При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается. При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Как подготовить автомобиль к весенне-летнему сезону.

Несмотря на всю свою простоту «колдун» — весьма капризная и нежная деталь, требующая ухода и бережного отношения. Регулятор тормозных сил боится грязи и влаги, от которых он корродирует и «закисает», то есть блокируется в каком-либо промежуточном положении. Особенно внимательным к нему стоит быть любителям всевозможного тюнинга — несанкционированное вмешательство в конструкцию шасси почти всегда нарушает работу механизма. Многие автомобилисты не придают этому должного значения и попросту исключают «колдуна» из гидропривода, соединяя трубки тормозной системы напрямую. Однако делать этого категорически нельзя!

Почему «колдун» запрещается демонтировать

Несмотря на относительно низкую надёжность и почти полную неремонтопригодность «колдуна» его демонтаж с автомобиля строго-настрого воспрещается. В случае исключение его из тормозной магистрали торможение автомобиля происходит синхронно всеми четырьмя колёсами, что гарантирует неадекватное поведение транспортного средства на нестабильных покрытиях и при отклонении от прямолинейного движения. Из-за относительно низкой загруженности задней части при торможении сперва будут блокироваться именно задние колёса, что в разы увеличит риски потери контроля над автомобилем даже при минимальном отклонении от прямолинейной траектории движения.

Зачем автопроизводители избавились от «колдуна»

Как бы то ни было, большинство современных автолюбителей при всём желании не смогут обнаружить «колдун» на своей машине. Век этого устройства закончился ровно тогда, когда автомобили начали снабжать системой АБС и её более продвинутыми версиями. В отличие от «колдуна» электронные регуляторы тормозных сил учитывают гораздо больше параметров, а именно, имеют обратную связь с каждым конкретным колесом автомобиля. Они не просто уменьшают и увеличивают давление в гидроприводе, но и учитывают коэффициент сцепления шин с дорожным покрытием. Во всех современных автомобилях механический регулятор давно заменила гораздо более продвинутая электронная система EBD.

Печатные поршни: блажь или передовая инновация.Читайте статью на QutoЧитайте также:Выявлена схема поставок поддельных комплектующих на рынокРоскомнадзор нанёс ущерб дилерам и владельцам Volvo«АвтоВАЗ» уличили в грубых нарушениях

Автоэксперт,Автоновости,Тест-драйвы,Volvo,Роскомнадзор,Автоваз,

✅ Для чего нужен колдун в тормозной системе

Колдун — регулятор тормоза

Колдуном в народе называют регулятор тормозного усилия. Это механизм, повышающий эффективность тормозной системы автомобиля. Он прикручен к днищу кузова. В зависимости от крена машины, он решает, с какой силой тормозить задним колесам.
Регулятор тормозного усилия водители прозвали колдуном за непонятный принцип его работы. Он «оживает» в одном случае, когда при резком торможении машина клюет носом, а ее задняя часть вздирается кверху. При торможении увеличивается расстояние между задним мостом и днищем, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам и они продолжают крутиться, не блокируются. Значит машину не занесет. Во всех остальных случаях колдун отдыхает.

Устройсто колдуна довольно простое: цилиндр с входным и выходным штуцерами для тормозной жидкости, поршень со штоком, уплотнительные кольца и пружина, которая мешает поршню полностью перекрыть доступ тормозной жидкости, должны же колеса хоть чуть-чуть тормозить. С исправным регулятором на скорости 70 км/ч тормозной путь загруженной машины составит примерно 14 метров, пустой – 12 метров. Машина тормозит без юза и заноса.

С неисправным колдуном пустая машина тормозит примерно 10 метров, загруженная – 12. Но! Даже на сухом асфальте блокировка задних колес вызывает юз и занос. Машину может развернуть поперек дороги. Кстати на перегруженной машине регулятор может не сработать, даже исправный. Груз не позволит подняться кузову и механизм не включится. Возможна неисправность, когда колдун вообще не пропускает тормозную жидкость, т.е. задних тормозов в принципе нет. Пустая машина останавливается через 15 метров, загруженная – через 17. Это самый длинный тормозной путь. Так и до аварии недалеко. То же самое произойдет, если приподнять кузов проставками. Возникший крен регулятор воспринимает как аварийную ситуацию и отключает тормоза.

Колдун сидит под днищем, а там грязь. Несмотря на пыльник, самое незащищенное место между штоком и цилиндром. Здесь колдун закисает, поршень заклинивает и перестает работать. Да, это маленькая и капризная деталь, боится грязи и не любит тюнинга подвески, но исправный регулятор может уберечь от аварии. А чтобы продлить ему жизнь, хотя бы раз в сезон залезьте под кузов и очистите его от налипшей грязи.

А на вашем автомобиле есть регулятор тормозных усилий? И насколько эффективно вы можете затормозить? Оставляйте свои комментарии.

Устройство и принцип работы регулятора тормозных сил

Регулятор тормозных сил, в народе «колдун», является одним из узлов тормозной системы автомобиля. Его главное предназначение — это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое «колдун», из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.

Признаки неисправности регулятора тормозных усилий

«Колдун», как элемент тормозной системы, имеет ряд признаков неисправности, проявляющих себя при экстренном торможении. Рассмотрим первые симптомы, позывающие к проверке регулятора:

  • При резком торможении автомобиль уводит в сторону.
  • Снижение эффективности торможения (по ощущениям).
  • «Подпрыгивание» и дёргание автомобиля при торможении.

В таких случаях необходимо выполнить проверку не только «колдуна», но и других узлов тормозной системы и ходовой части. Но, поскольку речь идёт о регуляторе тормозных усилий на ВАЗ, мы будем рассматривать именно этот механизм. Установив автомобиль на подъёмник, обратите внимание на регулятор. Самым распространённым признаком его неисправности является наличие подтёков тормозной жидкости. При любой неисправности лучшим решением будет замена колдуна. Но, если вы всё же решились на ремонт регулятора тормозных усилий, то ниже мы подготовили краткую инструкцию по этому действию.

Функции и назначение регулятора тормозных сил

«Колдун» применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность «колдуна» – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

Функции и назначение

Регулятор тормозных усилий используется, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозов автомобиля. При этом регулировка осуществляется по мере нагрузок, действующих на машину при снижении скорости. Такие регуляторы применяются в системах с пневматическим или гидравлическим приводом. Изменять давление цилиндров нужно для того, чтобы предотвратить полную блокировку задних колес. Если они заблокируются, то машина пойдет юзом, водитель может потерять управление.

В некоторых моделях авто, чтобы сохранить управляемость и устойчивость, дополнительно применяют подобные механизмы-регуляторы и на тормозных приводах передних колес.

Кроме того, регулятор тормозных усилий применяется для повышения эффективности остановки пустого автомобиля. Когда машина не загружена, то сцепление ее с дорогой будет отличаться от сцепления загруженной машины. Поэтому очень важно обязательно изменять тормозное усилие на разных осях. На легковых автомобилях в качестве регуляторов применяют статические устройства. В грузовых авто устанавливают автоматические решения.

В автомобилях, созданных для спорта, применяют еще одну разновидность “колдунов”. Это винтовой регулятор. Что это такое? Он находится в салоне, и с помощью него можно настраивать баланс работы тормозной системы непосредственно в процессе гонки. Настройки зависят от погоды, состояния трассы, а также состояния резины.

Устройство регулятора

Следует сказать, что «колдун» не устанавливается на автомобили, оснащенные системой ABS. Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.

Что касается расположения регулятора, то в легковых автомобилях он находится в задней части кузова, в левой или правой стороне днища. Устройство соединено с балкой заднего моста при помощи тяги и торсионного рычага. Последний воздействует на поршень регулятора. Вход регулятора соединен с главным тормозным цилиндром, а выход – с задними рабочими.

Конструктивно в легковых автомобилях «колдун» состоит из следующих элементов:

Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.

Устройство механизма

Колдун является предком современной системы ABS. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

READ KIA RIO плавают обороты на холостом ходу

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Принцип работы регулятора

В результате резкого нажатия водителя на педаль тормоза, автомобиль «клюет» и задняя часть кузова приподнимается . При этом передняя часть, наоборот, опускается. Именно в этот момент начинается работа регулятора тормозного усилия.

Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.

Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.

Проверка и регулировка «колдуна»

Если торможение автомобиля недостаточно эффективное, машину уводит в сторону, происходят частые срывы в занос — то это говорит о необходимости проверки и регулировки «колдуна». Для проверки необходимо загнать автомобиль на эстакаду или смотровую яму. В таком случае дефекты можно обнаружить визуально. Зачастую обнаруживаются дефекты, при которых отремонтировать регулятор не представляется возможным. Приходится его менять.

Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.

Регулировку «колдуна» также обязательно проводить в том случае, если при резком торможении блокировка задних колес происходит раньше блокировки передних колес. Это может привести к заносу автомобиля.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов — одноразовое.

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность. За неприметность и коварство это устройство в народе прозвали «колдуном». Разбираемся в назначении и принципах работы «колдуна», а также открываем секрет его исчезновения с современных машин.

Где искать «колдуна»

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, непосредственно на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан», — однако сути и принципов его работы это не меняет. Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность: далеко не все автолюбители подозревают о его существовании и тем более понимают принципы его работы. А отыскать на своей машине «колдуна» и вовсе смогут единицы.

За что именно «колдун» отвечает

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил. «Колдун» не позволяет задним, разгруженным колёсам блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос. Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами. Рабочий регулятор тормозных сил при всех допустимых вариантах загрузки автомобиля исключает опережающее блокирование задних колёс относительно передних.

Как «колдун» работает

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Устройство у этого механизма чрезвычайно простое. «Колдун» представляет собой гидроцилиндр для тормозной жидкости с входными и выходными штуцерами. Поршень со штоком двигается по цилиндру и приоткрывает или закрывает проходной канал, тем самым регулируя доступ тормозной жидкости к рабочим тормозным цилиндрам задней оси.

Активные, или управляемые регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются.

При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается. При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Несмотря на всю свою простоту «колдун» — весьма капризная и нежная деталь, требующая ухода и бережного отношения. Регулятор тормозных сил боится грязи и влаги, от которых он корродирует и «закисает», то есть блокируется в каком-либо промежуточном положении. Особенно внимательным к нему стоит быть любителям всевозможного тюнинга — несанкционированное вмешательство в конструкцию шасси почти всегда нарушает работу механизма. Многие автомобилисты не придают этому должного значения и попросту исключают «колдуна» из гидропривода, соединяя трубки тормозной системы напрямую. Однако делать этого категорически нельзя!

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.


На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Результаты теста

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Зачем нужен колдун на автомобиле, ответ на этот вопрос простой.

Если автовладельцы вместо колдуна устанавливают

В случае демонтажа колдуна из тормозной системы происходит следующее: торможение будет происходить синхронно всеми четырьмя колесами. Происходит последовательная блокировка колес: вначале задних, затем передней пары колес. Возрастает риск появления дорожно-транспортного происшествия, поскольку водитель, двигающийся на автомобиле позади вашего авто, вряд ли сумеет отреагировать на подобное резкое торможение. В итоге столкновение неизбежно. Поэтому колдун на автомобиле необходим, и убирать его из тормозной системы не рекомендуется. Это делают обычно люди, которые хорошо понимают, на что идут. В данном случае автогонщики на спортивных моделях авто. Но имеют место ситуации, в которых автовладельцы вовсе не задумываются о последствиях подобной модернизации. При этом тупо утверждая, что автомобиль производит торможение значительно быстрее и качественнее, но это только кажется. Данная проблема заключается в том, что при резком торможении заклиниваются последовательно сразу обе пары колес. Регулировать на автомобиле колдун лучше на станции технического обслуживания. Зазор между штоком и пружинной пластиной должен составлять один или два миллиметра.

Впервые этот механизм, названный как регулятор давления, что сокращенно означает РД, появился на отечественных моделях автомобилей ВАЗ в 1970 году. Лицензионный регулятор давления предназначался для активизации безопасности ВАЗовских моделей авто. Такая новинка в тормозной системе автомобиля не могла не привлечь внимания всего конструкторского корпуса автопрома СССР. Новые модели регулятора давления появляются на АЗЛК, изготавливающиеся по лицензии «Гирлинг». Не прошло и десяти лет, как РД такой же модификации появился на моделях «Волга». Не сегодняшний день этим регулятором давления оборудованы все выпуски отечественных автомобилей, кроме модели «Таврия».

На различных заводах отечественного автопрома появляются и разные названия этого механизма: Кроме привычного названия этого устройства, на АЗЛК и ГАЗе иногда применяют и такие, как «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». На что автомобильный народ отреагировал своим своеобразным названием регулятора давления, выразив и свое личное отношение к этому непонятному механизму,

Проводя сравнительный анализ работы регулятора давления и антиблокировочной системы, больше известной под аббревиатурой АБС. Приходит осознание того, что РД ни в коей мере не выполняет функции АБС, а только имитирует их, поскольку не обладает возможностями учета коэффициента сцепления дорожного покрытия и шин. Произведенная регулировка регулятора давления на сухом асфальтовом покрытии, на порожнем легковом автомобиле, обеспечивает срабатывание при наличии давления в магистрали не ниже тридцати кгс/см2. Другая величина – это само усиление на педаль тормоза равно 50 кгс. В условиях скользкой дороги обе пары колес будут блокированы в условиях меньшего давления.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа. » alt=»»> Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Как работает колдун на ВАЗ 2110 видео

Добро пожаловать! Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».

Если слышали о нём, то в таком случае сегодня вы узнаете для себя информацию изучив которую, в будущем у вас уже не останется вопросов про этот регулятор, а если и останутся то в таком случае задавайте их в комментариях и мы вам с радостью на них ответим!

READ Как проверить генератор на работоспособность ВАЗ 2110

Примечание! Рассказывать об регуляторах давления, мы будем только на примере автомобилей «Вазовского» производства!

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

  • Заклинивание клапана;
  • Разрегулированность положения;
  • Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

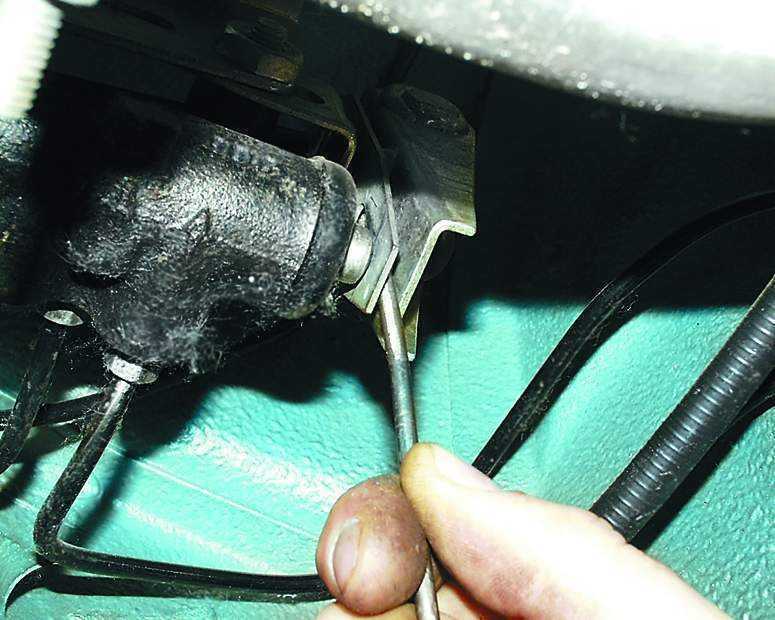

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

  1. Накидной ключ на 13 или соответствующая головка;
  2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»»> Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.
