2114 регулировка фар: Регулировка света фар ВАЗ 2114 своими руками + Видео

Регулировка фар ВАЗ 2114 [полная инструкция]- MensDrive.ru

Регулировка фар ВАЗ 2114 ВАЗ 2115

Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:

• ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
• дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
• противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.

Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.

Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещения

Непременно выполняется после:

• приобретения автомобиля бывшего в употреблении;
• замене источников света;
• установления приборов другого типа;
• ремонта места посадки;
• отсутствия надлежащей освещенности дороги.

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

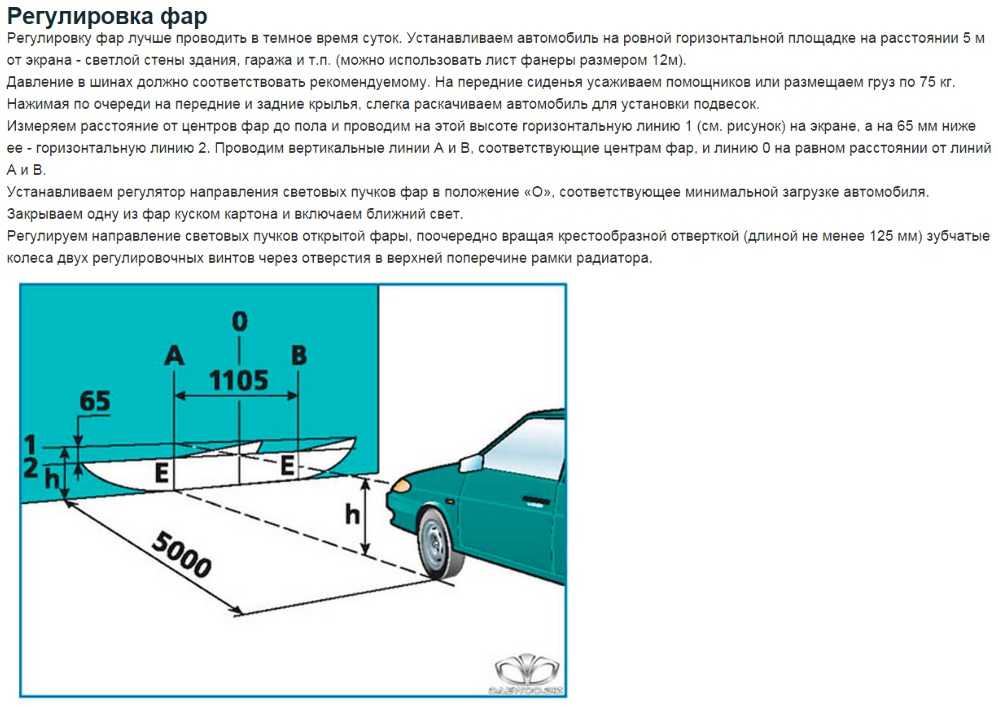

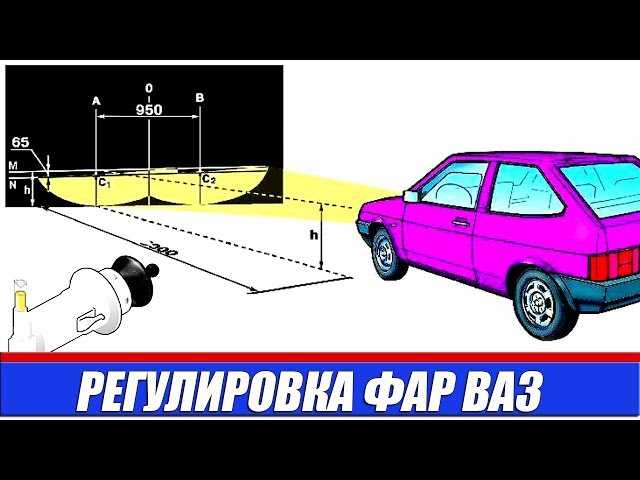

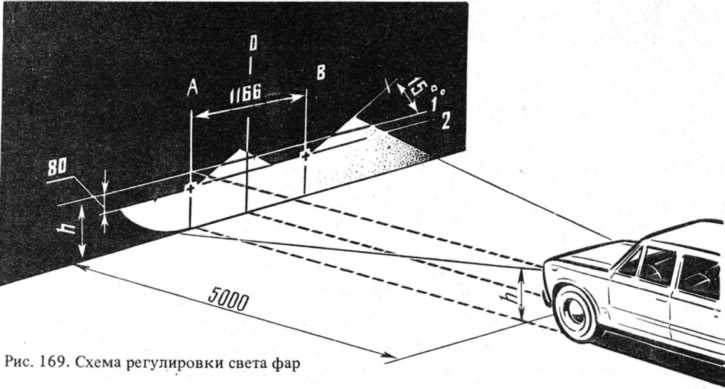

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Подготовительные процессы

До настройки фар ваз 2114 нужно осуществить мероприятия:

• снять с машины и разобрать;
• проверить целостность;
• вымыть фары снаружи и внутри;
• просушить до сборки.

Внимание! После мытья не должно остаться мыльных разводов. Стекла фар должны быть чистыми.

Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114

• создать одинаковое рабочее давление во всех шинах;
• проконтролировать исправность подвески;
• заполнить бензобак;
• удалить лишний груз.

Способы регулировки:

• профессионалами станции техобслуживания;
• использование специализированного оборудования;
• самостоятельно.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Пошаговая инструкция по регулировке фар на ВАЗ 2114

Индивидуальная настройка делается по этапам:

• определить место выполнения работ – ровная поверхность, длина 10м, гладкая вертикальная стена;
• разметить стену;
• приготовить лампы;
• настроить ближний свет.

Внимание! Обязательно поставить гидрокорректор фар ваз 2114 в нулевое положение.

Индивидуальная настройка фар на ВАЗ 2114 делается по этапам

Последовательность действий пошаговой инструкции:

• подготовить площадку;
• установить автомобиль на расстоянии 5 метров до стенки;
• заглушить двигатель;

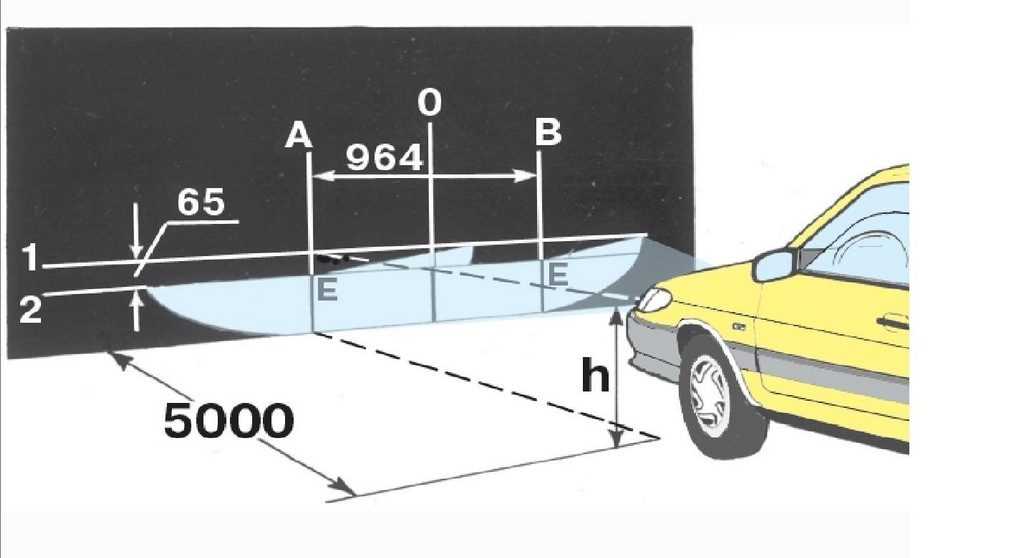

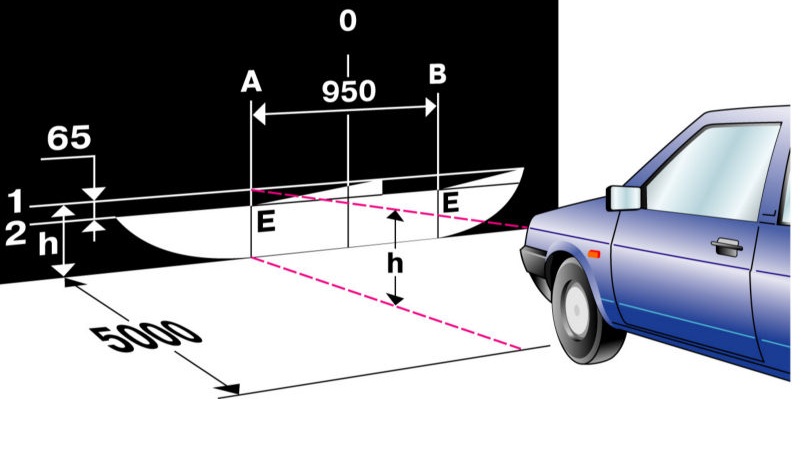

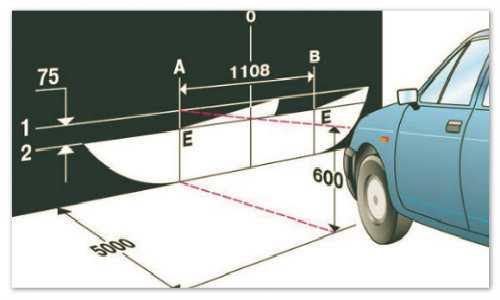

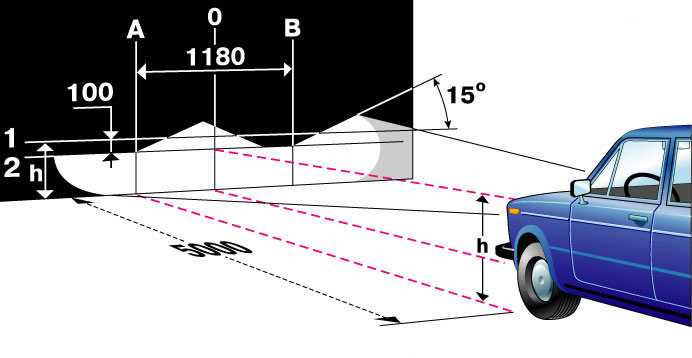

• на стене нанесли линии «1», «2», «О», фиксирующие результаты настройки;
• на сиденье водителя уложить груз 80 кг;
• отъехать назад на 2,5 м;
• на прямой «1» отметить центры фонарей;
• через точки пересечений провести линии «А», «В»;
• гидравлический корректор фар установить в состояние «0»;
• открыть капот;
• включить ближний свет;
• завесить не корректируемый оптический прибор материалом, непрозрачным;

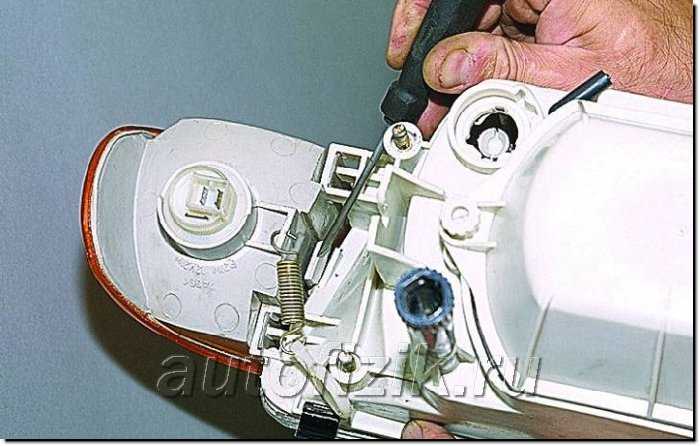

• настраиваем фары регулировочными винтами по очереди. Винт «1» — вертикальная плоскость, «2» — горизонтальная;
• добейтесь направлений луча света соответственно

Регулировка света фар ваз 2114 завершена при совпадении границ пятен светового луча и линий. Левые совпадают с линией «2». Вертикальные «А», «В» проходят через точки «Е1», «Е2» — пересечения наклонных и горизонтальных участков контура световых пятен.

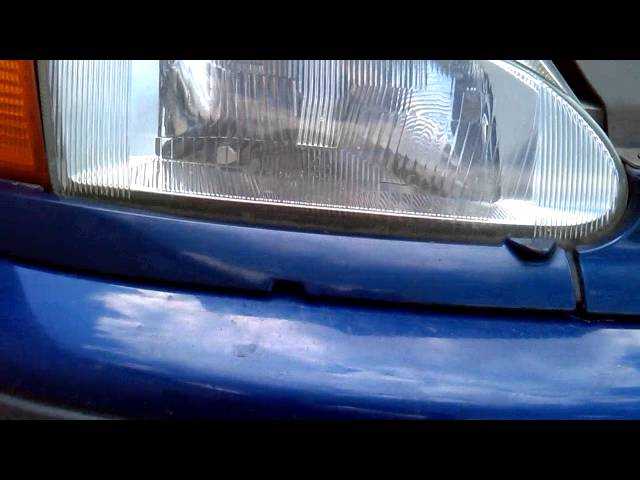

Модель ВАЗ 2114 оборудована блок-фарами. Регулирование ближнего света автоматически настраивает дальний луч.

Регулировка света фар ваз 2115 проводится аналогично инструкции настройки для ваз 2114.

При совпадении границ пятен светового луча завершена регулировка света фар ваз 2114

Регулировка противотуманок

Перейдём к наиболее важному моменту — регулировке ПТФ. Заметим, что этот этап после монтажа фар является обязательным
Если оптика будет располагаться неправильно, помимо того, что эффективность освещения будет низкой, так ещё свет будет слепить встречных водителей. Существует более простой вариант отрегулировать положение осветительных приборов и более правильный. Простой способ подразумевает регулировку «на глаз». В этом случае фары корректируют таким образом, чтобы свет не поднимался слишком высоко. Но, как можно понять, такая регулировка будет далека от идеальной.

При втором способе нужно дождаться темноты и найти вертикальную стену. Машину устанавливают перпендикулярно стене на расстоянии 7–8 м и включают ближний свет. Далее, на стене необходимо отметить центр светового пучка ближнего света. Для этого можно воспользоваться мелом. Между отметками проводится горизонталь. От неё отмеряют 10 см вниз, и проводят ещё одну горизонтальную линию. Она и будет служить верхней границей для светового пятна от ПТФ. После того как выполнена разметка второй линии, ближний свет выключают. Включёнными остаются только габариты, также включают противотуманки. Потребуется выставить световой пучок каждой фары таким образом, чтобы он не выходил за линию.

Когда высота светового пятна отрегулирована, устанавливают расстояние между световыми пучками фар. Эта процедура необходима для того, чтобы обочина при движении освещалась полностью. Для регулировки необходимо световой пучок одного из осветительных приборов установить ровно, определить его центр и сделать отметку. От неё в сторону светового пучка второй фары отступают около 120 см и делают вторую отметку. Она будет служить ориентиром для светового пятна (центра) второй фары.

Настройка противотуманных фар на ВАЗ 2114

Назначение – улучшение видимости в ситуациях, когда обычное освещение неэффективно.

Регулировка осуществляется в два этапа:

А. Подготовка:

• кресло водителя загрузить массой 75 кг;
• заправить бензобак под завязку;
• поставить автомобиль 5 м от стены;
• нанести рисунок, определяющий правильность наладки.

Внимание! Не забудьте до выполнения регулирования накачать шины рабочим давлением.

Б. Коррекция. Регулировка противотуманных фар ваз 2114:

• настраивать направление луча света винтом изменения угла наклона противотуманных фар. Ссылка на фото — https://carfrance.ru/wp-content/uploads/2016/10/regul-fary.jpeg .
• достигнуть положения границ светового пучка согласно Рис. 3;
• настроить источники света последовательно. Настраивая одну фару – другую закрываем.

Контролировать безошибочность регулирования по схеме.

Правильно выполненная настройка фар предотвратит ослепление водителей, движущихся навстречу, осветит полосу движения и обочину, а также сделает перемещение на автомобиле безопаснее.

Регулировка фар: что говорит закон

В рамках проведения техосмотра для получения диагностической карты обязательно проводится проверка регулировки передних фар.

В настоящий момент на территории России действует Постановление Российской Федерации от 12.02.2018 года № 148 «О внесении изменений в Правила проведения технического осмотра транспортных средств». Согласно этому постановлению, в России ужесточились требования к проведению обязательного техосмотра автотранспорта. Так, после вступления в силу постановления регулировка фар теперь регулируется не ГОСТом Р 51709-2001, а техническим регламентом Таможенного союза «О безопасности колесных транспортных средств».

Вот эти требования к регулировке фар:

3.8.4. Угол наклона плоскости (рисунок 3.1), содержащей левую (от транспортного средства) часть верхней светотеневой границы пучка, именуемый углом регулировки ближнего света фар типов C, HC, DC, CR, HCR, DCR, должен быть в пределах 0,2% в вертикальном направлении от нормативного значения угла регулировки, указанного в эксплуатационной документации и (или) обозначенного на транспортном средстве. При отсутствии на транспортном средстве и в эксплуатационной документации данных о нормативном значении угла регулировки, фары типов C, HC, DC, CR, HCR, DCR должны быть отрегулированы в соответствии с указанными значениями угла регулировки ближнего света фар на рисунке 3.1, а или б и в таблице 3.2. Нормативы угла регулировки заданы в зависимости от высоты H установки оптического центра фары над плоскостью рабочей площадки. Правый участок следа светотеневой границы пучка ближнего света фар типов C, HC, DC, CR, HCR, DCR на экране может быть наклонным или ломаным. 3.8.5. Угловое отклонение в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар типов C, HC, DC, CR, HCR, DCR от вертикальной плоскости, проходящей через ось отсчета, должно быть не более 0,2%. 3.8.6. Сила света каждой из фар в режиме «ближний свет», измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 750 кд в направлении 34′ вверх от положения левой части светотеневой границы и не менее 1600 кд в направлении 52′ вниз от положения левой части светотеневой границы. Проверку силы света фар в режиме «ближний свет» проводят после регулировки положения светового пучка ближнего света в соответствии с пунктом 3.8.4. При несоответствии силы ближнего света установленным нормативам проводят повторную регулировку в пределах 0,1% в вертикальном направлении от номинального значения угла по таблице 3.2 и повторное измерение силы света. 3.8.7. Максимальная сила света всех фар, которые могут быть включены одновременно в режиме «дальний свет», не должна превышать 300 000 кд. Силу света фар типов R, HR, DR измеряют в направлении оптической оси фары после проведения регулировки в соответствии с настоящим пунктом. Фары типов R, HR, DR должны быть отрегулированы так, чтобы центр светового пучка лежал на оси отсчета фары. N 29)

и размещение контрольных точек на экране:

а) для режима «ближний свет» с наклонным правым участкомсветотеневой границы б) для режима «ближний свет» с ломаным правым участкомсветотеневой границы в) для противотуманных фар(введено Совета Евразийской экономической комиссииот 16.02.2018 N 29) Геометрические показатели расположения светотеневой границыпучка ближнего света фар на матовом экране в зависимостиот высоты установки фар(в ред. Совета Евразийской экономической комиссии от 16.02.2018 N 29) Таблица 3.2

Расстояние от оптического центра фары до плоскости рабочей площадки H, мм	Угол регулировки ближнего света фары
угл. мин.	процентов
Не более 800	от -34 до -52	от -1,0 до -1,5
Свыше 800, но не более 1000	от -34 до -69	от -1,0 до -2,0
Свыше 1000	от -52 до -69	от -1,5 до -2,0
Для транспортных средств категории N3G с высотой установки фар более 1200 мм	от -69 до -87	от -2,0 до -2,5

3. 8.8. Противотуманные фары должны быть отрегулированы в соответствии с указаниями изготовителя транспортного средства в эксплуатационной документации, или если они недоступны или отсутствуют, то светотеневая граница должна находиться ниже линии H в соответствии с таблицей 3.3 (рисунок 3.1в). Однако во всех случаях угол регулировки света противотуманной фары типа B не должен быть менее угла регулировки фары ближнего света(в ред. решения Совета Евразийской экономической комиссии от 16.02.2018 N 29).

Гидрокорректор фар на ВАЗ 2114: правильная регулировка, настройка, замена

В зависимости от состояния автомобиля и его подвески, загруженности машины может изменяться правильность установки фар и направление светового потока. Фары на ВАЗ 2114 можно регулировать учитывая разные факторы, для этого используется специальный прибор, который называется гидрокорректор. Так, если багажник автомобиля загружен под завязку, то передняя часть машины поднимается и луч света лучше опустить. Таким образом, будет удобно освещена дорога, а не все вокруг машины. И встречные водители не будут ослепляться при корректировке светового потока.

Содержание

УСТРОЙСТВО КОРРЕКТОРА

Гидрокорректор фар представляет собой цельное неразъёмное устройство, которое предназначено для изменения положения светового луча путем изменения давления жидкости внутри патрубков. Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту, тем более самостоятельному. При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

1. Главный цилиндр, который крепится под приборной панелью;
2. Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;
3. Рабочая жидкость, которая стойка к низким и очень высоким температурам;
4. Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

ПРИНЦИП ДЕЙСТВИЯ

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

САМОСТОЯТЕЛЬНЫЙ РЕМОНТ

При полном выходе из строя гидрокорректора все, что можно сделать – поменять его полностью на новый и все.

Но если не работает гидрокорректор фар, то можно провести определенные манипуляции и точно выяснить в чем причина поломки, возможно, удастся вернуть им работоспособность не растрачиваясь на новые комплектующие.

Итак, если машина изменила свой угол наклона, а поменять направление светового пучка не получается, то работоспособность проверяется таким образом:

1. В первую очередь нужно внимательно осмотреть состояние всех трубочек и резинок. Даже малейшие подтеки недопустимы;
2. Если подтеканий не было найдено или их устранение не принесло результатов, то нужно изучить состояние каждого рабочего цилиндра. Чтобы настроить фары было удобнее нужно снять рабочие цилиндры с каждой фары. Потом замеряется ход каждого штока – в нормальных условиях он равен 6.5 – 7.5 мм;
3. Если и эти диагностические мероприятия не заставили гидрокорректор фар ВАЗ 2114 нормально работать, то поломка кроется в главном блоке, а тогда лучше просто заменить весь механизм на новый.

МОНТАЖ НОВОГО УСТРОЙСТВА

Если решено ставить новый корректор фар, то и на этот счет есть подробная инструкция. Мы рассмотрим в какой последовательности снять старый гидрокорректор и как настроить фары на ВАЗ 2114, а новый просто ставиться в точности наоборот. Итак, пошагово инструкция выглядит так:

• Находим все хомуты, которые закрепляют трубопроводы с рабочей жидкостью и снимаем их, отвернув болты;
• Возвращаемся в кабину, где аккуратно снимаем вращающуюся ручку с посадочного места на основном цилиндре;
• Откручиваем все болты, на которых держится основной цилиндр и снимаем его;
• Снимаем рабочие цилиндры с фар и вытаскиваем их через салон;

ДОРАБОТКА КОРРЕКТОРА СВОИМИ РУКАМИ

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре. В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении. Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

ЗАМЕНА КОРРЕКТОРА НА БОЛЕЕ СОВЕРШЕННЫЙ

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114. Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы. Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

1. Снимаем клемму АКБ, чтобы нас не ударило током;
2. Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;
3. Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;
4. Прикручиваем на освободившееся место электрический корректор;
5. От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;
6. Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;
7. Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.
