Ремонт рулевой рейки с электроусилителем Лада Калина: фото, видео

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Содержание

• 1 Признаки неисправности рулевой рейки
  • 1.1 Причины неисправности
  • 1.2 Конструктивные характеристики
  • 1.3 Что понадобится для ремонта?
• 2 Демонтаж и разборка рейки на Лада Калина
  • 2.1 Сборка в правильной последовательности
  • 2.2 Рекомендации
• 3 Выводы

Признаки неисправности рулевой рейки

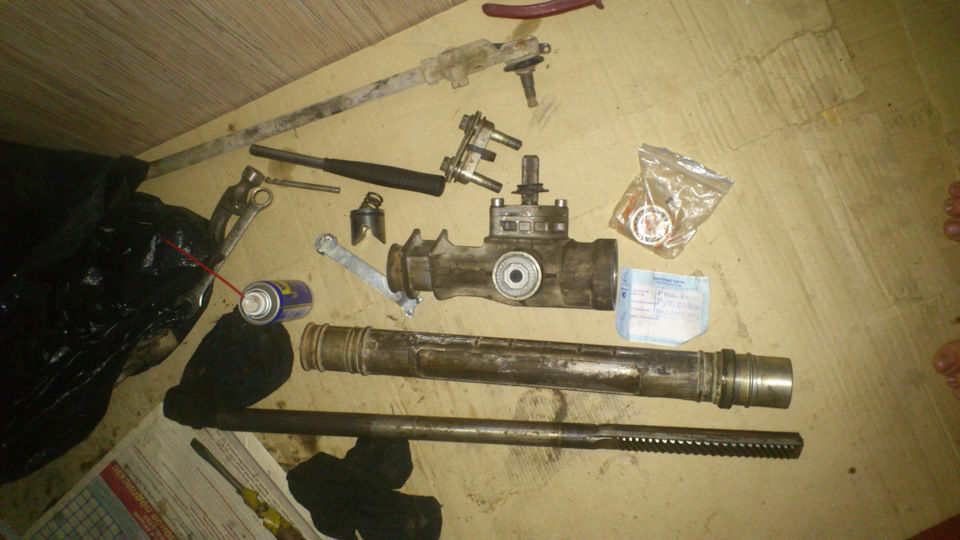

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно.

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

• При повороте руля появляется стук под капотом.
• Продольный люфт руля.
• Повышение усилий при повороте руля.
• Масляные пятна под машиной.
• Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Причины неисправности

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

• Износ элементов составляющей рейку.
• Повреждение вследствие ДТП, когда удар пришелся в колесо.
• Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Для реставрационных работ связанных с рулевой рейкой потребуется ремонтный комплект. Обычно, их не найти в специализированных магазинах, и автолюбители, как правило, идут на авторынок, где можно приобрести комплект запасных частей. По цене это обходится значительно дешевле, чем покупать новую рейку.

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины. По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

   Подставляем башмаки под колеса

2. Откручиваем болт, который фиксирует рулевой вал.

   Демонтаж болта фиксации муфты

3. Снимаем шплинты с гаек крепления рулевых тяг к поворотному кулаку.

   Вынимаем шплинты при помощи пассатижей

4. Откручиваем гайки пальцев и выпрессуем их. Если не получается вынуть руками, то следует воспользоваться монтировкой и молотком.

   Демонтаж наконечников рулевой тяги при помощи молотка и ломика

5. Отключаем ЭУР от бортовой сети.

   Отключения разъема ЭУР от бортовой сети

6. Откручиваем крепления картера рейки к кузову машины.

   Демонтаж креплений рулевой рейки
7. Не демонтируя рулевые тяги, вытаскиваем рейку через арку.

   Демонтируем рулевую рейку через арку колеса

8. Откручиваем болты крепления тяг к рейке и демонтируем их.

   Снимаем рулевые тяги

9. Срезаем хомуты крепления пыльника.

   Срезаем хомуты пыльника при помощи кусачек

10. Раскручиваем механизм ЭУР и снимаем крышку. Скорее всего, картина будет не из лучших, поскольку в пыльник попадала грязь, которая прошла по всей рейке.
11. Раскручиваем крышку подшипника и вытягиваем пружину.

    Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

1. Меняем подшипники рейки.

   Устанавливаем новые подшипники

2. Заливаем Литол24 в картер и устанавливаем рейку. Сводим метки.

   Сводим метки на картере и рейке, чтобы руль стоял ровно

3. Ставим новую пружину, пластиковое кольцо и упор.
4. Прикручиваем рулевые тяги.
5. Надеваем новый пыльник.

   Надеваем новый пыльник на рейку

6. Вставляем рейку и соединяем шлицы с электроусилителем руля. Подключаем его к системе.
7. Подсоединяем рулевые наконечники к поворотному кулаку.
8. Сборка завершена и останется немного проехать и протестировать.

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

Автомастера рекомендуют проводить техническое обслуживание этого узла должно проводиться каждые 10000 км. В него входит визуальный осмотр на подтеки, проверка состояния пыльников, а также подтяжка соединений.

Выводы

Как показывает опыт ремонт рулевой рейки Лада Калина с электроусилителем руля реально провести своими руками. Конечно, эта процедура займет день, а может и два. Главное не спешить и выбрать все детали качественные и правильные. Подшипники рекомендуется устанавливать новые, поскольку даже если отсутствует люфт, то неизвестно спустя какое время он может появиться.

Ремонт рулевой рейки: Калина своими руками

Исправность рулевой системы любого автомобиля — это важное требование безопасности на дороге. Ремонт рулевой рейки на Калине необходимо производить при проявлении любых подозрительных звуков. Как показывает практика, многие автолюбители спокойно относятся к тому, что при повороте руля возникает стук или скрип, а ведь это может свидетельствовать о том, что стучит рулевая рейка. Ремонт рулевой рейки на Калине лучше проводить на СТО, но можно сделать и самостоятельно.

Рулевой механизм: 1 – пыльник; 2, 20 – болты; 3 – шайба; 4 – сальник; 5 – крышка картера; 6, 17 – уплотнительные кольца; 7 – сепаратор; 8 – приводная шестерня с подшипником; 9 – рейка рулевого механизма; 10 – левый защитный колпачок; 11 – опора тяг; 12 – скоба; 13 – заглушка; 14 – гайка упора; 15 – пружина упора; 16 – стопорное кольцо; 18 – упор рейки; 19 – вкладыш упора; 21 – стопорная пластина; 22 – пластина чехла; 23 – хомут; 24 – защитный чехол; 25 – правый защитный колпачок; 26 – картер рулевого механизма

Содержание

• Особенности конструкции
• Причины посторонних звуков, снятие рейки
• Регулировка пружины и усилителя руля
• Разборка рулевой рейки и ремонт при заклинивании

Вернуться к оглавлению

Особенности конструкции

Система рулевого управления Лады Калины включает электрический усилитель и рулевую колонку, регулируемую по высоте и углу наклона. Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным отношением. Рейка входит в зацепление с картером двигателя через шестерню, имеющую косые зубья, шаг которых различается по длине рейки. На рисунке приведена конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижается при помощи пластикового вкладыша. Прижатие пружины изменяется регулировочной гайкой (выставленный заводской зазор между рейкой и валом — 0,1 мм). Второй торец рейки упирается в пластиковую втулку. Регулировка зазора помогает избавиться от стуков.

Вал рулевой системы установлен в подшипниках (один — в кронштейне колонки, другой — в корпусе электроусилителя). Кронштейн колонки закрепляется к кронштейну педалей (передняя часть) и к кронштейну кузова. Кронштейн колонки с трубой соединяется в виде шарнира из двух пластин, что позволяет изменять положение руля, причем диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы предназначен рычаг, соединяемый с регулировочной втулкой. Она ввернута в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх при ослаблении крепления.

Рулевая система Лады Калины имеет две рулевые тяги и поворотные рычаги. Тяга состоит из внешнего и внутреннего наконечников и регулировочной резьбовой втулки, которая при вращении изменяет длину тяги. Нужная регулировка тяг фиксируется болтами. Тяга соединяется с поворотным рычагом с помощью внешнего наконечника, имеющего шарнир шарового типа.

Электрический усилитель Калины уменьшает усилие, прикладываемое к рулю. Он собран на базе электродвигателя с редуктором, размещенным под кожухом системы руля. Управляется усилитель электронным блоком, получающим сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.

Принцип работы усилителя основан на том, что в стационарном состоянии автомобиля момент на рулевом валу устанавливается наибольший, а при движении — снижается с ростом скорости. На приборной панели установлен индикатор работы усилителя руля.

Вернуться к оглавлению

Причины посторонних звуков, снятие рейки

Часто возникают ситуации, когда при повороте руля Лады Калины слышно, как что-то стучит и гремит. Такие посторонние звуки могут раздаваться постоянно или появляться после длительной стоянки. Если что-то грохочет в рулевом механизме, то следует выяснить причины этих шумов. Часто они возникают из-за износа шарового шарнира. Такой дефект может привести к невозможности движения транспорта, и деталь необходимо будет своевременно заменить.

Причиной стука или скрипа руля иногда становится повреждение гранаты. При неисправности рулевых реек, помимо стуков, возникает отдача рулевого колеса или появляются признаки закусывания руля. В этом случае потребуются регулировка или ремонт рулевой рейки, а, возможно, и ее замена. Шумы появляются при износе втулки амортизаторов. Виной стука может стать ослабление болтов, крепящих картер.

Конструкция системы руля Калины такова, что подтяжка рулевой рейки, регулировка пружины могут быть произведены только после снятия рейки. Съем ее производится в следующем порядке. Приподнимается передняя часть автомобиля с использованием подъемника или «козелков». Со стороны салона выворачивается болт шлицевого крепления колонки руля.

Место крепления располагается ниже блока педалей. Снимаются передние колеса машины. Затем откручиваются и вынимаются гайки поворотных кулачков. Из-под капота извлекается аккумулятор вместе с площадкой. Извлекается теплоотражатель. Наконец, отвинчиваются гайки крепления рулевой рейки к кузову. После этого рейку можно извлекать наружу.

При разборке, регулировке и ремонте рулевой рейки Калина потребуется следующий инструмент:

• специальный ключ для регулирования рейки ВАЗ;
• индикатор зазоров часового типа;
• отвертка, плоскогубцы, набор торцевые и гаечных ключей;
• молоток;
• киянка;
• съемник рулевых наконечников;
• штангенциркуль;
• зубило;
• кисточка.

Любые посторонние звуки при повороте руля должны вызывать у водителя настороженность. Необходимо сразу выяснить причины их появления. Ремонт и регулировка рулевой рейки Калины может повысить безопасность движения.

Вернуться к оглавлению

Регулировка пружины и усилителя руля

Очень часто причиной стука при повороте рулевого колеса является ослабление прижимной пружины. Она обеспечивает нужное усилие прижатия шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе путем регулировки и фиксирования пружины. В процессе использования транспортного средства пружина теряет упругость, расслабляется.

Для того чтобы повысить усилие прижатия пружины, необходима ее подтяжка, что и производится после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в среднее положение и фиксируется от перемещений.

Извлекается заглушка из резины, а в отверстие регулировочной гайки упора помещается щуп индикатора так, чтобы он соприкасался с упором рейки. Лучше использовать индикатор часового типа. Затем, проворачивая вал-шестерню, который толкает упор, индикатором замеряется размер перемещения упора. Длина перемещения не должна превышать 0,05 мм.

Если наблюдается превышение этой величины, то оно устраняется поворачиванием регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Вращение регулировочной гайки производится при помощи специального ключа для регулировки рулевых реек ВАЗ. Не рекомендуется слишком сильное затягивание гайки, что может негативно сказаться при максимальных поворотах рулевого колеса. В случае наличия люфта при повороте руля подтяжка пружины может быть произведена путем практического подбора правильного усилия.

В этом случае первоначально регулировочная гайка поворачивается на 20-25°, и проверяется наличие стука при повороте рейки. Если шум не устранился, то снова закручивается гайка на 10-15°, и так до устранения стука. В случае когда подтягивание пружины не помогает, требуется ремонт рулевой рейки.

Регулирование электрического усилителя Калины лучше всего производить после снятия рулевой рейки, но его можно выполнить и без демонтажа при некоторых неудобствах. Автомобиль ставится на ремонтную яму так, чтобы снизу открылся доступ к креплению передней части усилителя.

Зажимная гайка подтягивается поворотом по часовой стрелке снизу, а при подтягивании гайки сверху, соответственно, против часовой стрелки. С целью профилактики следует проверить состояние сальника, так как при сильном выворачивании рулевого колеса сальники быстро изнашиваются. Одновременно производится смазка всех элементов, особенно пыльников рулевых тяг.

Вернуться к оглавлению

Разборка рулевой рейки и ремонт при заклинивании

Если требуется ремонт рулевой рейки, то он начинается с ее разборки. При ремонте используется ремкомплект рулевой рейки. Разборка производится в определенном порядке. Для начала выкручивается регулировочная гайка, что порой требует значительных усилий. Затем извлекается упорная втулка.

Если ее извлечение затруднительно, можно киянкой произвести легкие удары по корпусу рейки. Снимаются боковые заглушки и пыльник после срезания пластмассовых крепежных элементов. Пыльник для профилактики рекомендуется заменить новым в любом случае. Из картера рейки вынимается вал с помощью ударов киянкой по корпусу.

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Внутри освобожденной полости корпуса станет заметной пластмассовая втулка, которая извлекается при помощи отвертки. Ее надо заменить новой из ремкомплекта. Из полости корпуса рулевой рейки извлекается вся старая смазка; поверхность тщательно очищается, промывается и продувается.

Наносится новая смазка как внутри корпуса, так и снаружи. Для этой цели используют литол. Особое внимание следует уделить промазыванию участков зубчатого зацепления. Осматриваются все детали рейки и, если это необходимо, заменяются новыми из ремонтного комплекта. Если произошло заклинивание руля, его необходимо снять. Эта операция для Лады Калины проводится следующим образом.

Сначала от аккумулятора отключаются подушки безопасности, ослабляются их запоры и фиксаторы. Подушки освобождаются и сдвигаются в сторону. Отсоединяются два провода звукового сигнала. На валу крепления руля, в месте, отмеченном стрелкой, делается отметка расположения руля до его снятия.

Ослабляется (но не откручивается до конца) гайка руля. При раскачивании руля из стороны в сторону его подтягивают до упора в гайку. Затем следует подровнять колеса автомобиля и обеспечить прямое расположение руля.
