Замена патрубков ваз 2114 — Всё об автомобилях Лада ВАЗ

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

В автомобилях отечественных производителей охлаждение двигателя происходит с помощью охлаждающей системы, в ВАЗ-2114 эту задачу осуществляет антифриз. Только при правильном выборе антифриза можно обеспечить эффективную работу системы охлаждения:

  1. Заводская антифризовская жидкость хуже, по причине меньшего количества присадок тепловая защита транспортного средства существенно страдает. Антифриз был разработан целенаправленно для охлаждения деталей и составляющих автомобиля, поэтому он отличается исключительной полезностью.
  2. Заводская жидкость имеет один большой недостаток – она быстро портит патрубки, что в свою очередь приводит к утечке жидкости и дефектам радиатора.

Убедившись в том, насколько важно использовать качественный антифриз, водитель ВАЗ-2114 принимается менять старую жидкость на новую. При этом уже через пару недель обнаруживается утечка антифриза, в чем дело? Собственник машины не учел, что вместе с антифризом замене подлежат и патрубки, через которые происходит утечка.

Практика показывает, что старые шланги абсолютно негодные, антифриз разъедает их очень быстро. Поэтому пора обучиться заменять патрубки, и, наконец, закрыть вопрос о правильной работе системы охлаждения. Как осуществить задуманное, расскажут специалисты СТО.

Как правильно заменить патрубки в ВАЗ-2114

Первый вопрос, которые слышат специалисты от автолюбителей – какие патрубки следует покупать для ВАЗ-2114? Изделия, сделанные из силикона, считаются самыми долговечными и вместе с тем идеально совместимыми с механизмом охлаждения ВАЗ-2114. Внизу на схеме предоставлено размещение интересующих нас патрубков:

  1. Короткие монтируют на муфты термостата и насоса, качающего воду.
  2. Далее идет проводящий шланг.
  3. Патрубок, расположенный в нижней части, отвечает за отвод тосола из радиаторного устройства.

Какой набор инструментов понадобится для замены патрубков ВАЗ-2114

  1. Новые шланги.
  2. Ключи разной величины.
  3. Отвертки разных форматов.
  4. Смазка на основе силиконового компонента.

Теперь о том, чем отличается от антифриза всем известный тосол. Последний изготавливается отечественным производителем, антифриз производится за рубежом, поэтому может отличаться состав.

Поэтому поинтересуйтесь у продавца охлаждающей жидкостью иностранного производства.

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

Пошагово замена патрубков системы охлаждения в авто марки ВАЗ-2114 выглядит так:

  1. Извлеките провод аккумулятора, который выходит из гнезда «минус».
  2. Аккуратно слейте старую охлаждающую жидкость, но перед этим дождитесь полного охлаждения двигателя. Иначе существует риск получить от охлаждающей жидкости ожоги.
  3. Извлеките такие компоненты: отложите в сторону обивку, обеспечивающую шумоизоляцию, вентилятор, накладку, идущую к раме ветрового стекла, облицовочный материал.
  4. Теперь ваша цель – добраться к воздухосборнику, для этого выкрутите скобы в виде пружин и винты, отвечающие за фиксацию. Для пружинных скоб идеально подходит отвертка, для винтов необходимо взять ключ.
  5. Для ослабления хомутов снимите передний корпус, а затем извлеките из штуцеров старые шланги.
  6. Осталось монтировать в специально отведенное место новые силиконовые шланги, предпочтительно чтобы детали были произведены за границей – они прослужат дольше.
  7. Произведите монтаж других компонентов, следуя обратному порядку этой пошаговой инструкции.

Тонкости заливки нового антифриза

Перед тем как приниматься за заливку новой охлаждающей жидкости, необходимо слить старую, а также как следует очистить от загрязнений всю систему охлаждения. Для этого лучше использовать специальное очищающее средство, которое можно купить в магазине для автолюбителей. Следите чтобы все краники и пробки ВАЗ-2114 были открыты. Определить промыта система или нет, можно исходя из того, какого цвета вытекает антифриз.

Пробки и краник закрывают, только когда средство станет прозрачного цвета. Если производитель описывает в инструкции особенности применения очищающей массы, для эффективного очищения придерживайтесь этих правил. Что касается уровня заливки антифриза, некоторые водители предпочитают заливать до граничной отметки, другие сознательно не доливают, а позже после успешного испытания доливают жидкость еще.

После того как замена антифриза осуществлена, осталось закрыть расширитель и завести мотор автомобиля. Мотор должен работать в холостую до тех пор, пока не заработает печной вентилятор.

Отзывы о силиконовых патрубках для системы охлаждения ВАЗ-2114

Водители ВАЗ-2114, которые заменили обычные заводские резиновые патрубки силиконовыми, отмечают такие преимущества новых составляющих:

  1. Длительный срок активной эксплуатации, и все благодаря увеличенной толщине стенок и плотному армированию, насчитывающему несколько слоев материала.
  2. Силиконовые шланги работают успешно и эффективно, вне зависимости от температуры и погодных условий на улице.
  3. Когда силиконовый патрубок затягивают, ощущается усилие, поэтому перетянуть и испортить шланг, как резиновый, не получится в любом случае.
  4. Подкапотное пространство удается окрасить в какой угодно цвет.

Среди недостатков силиконовых патрубков, встроенных в систему охлаждения автомобилей отечественного производства ВАЗ-2114, водители отмечают:

  • высокую стоимость деталей, один комплект выходит примерно в 1,5-2 раза дороже резиновых аналогов;
  • производитель не несет никакой гарантии, поэтому если вы купили бракованное изделие, поменять его невозможно и снова придется тратиться на новый комплект шлангов.

Чтобы не платить лишнего, собственники ВАЗ-2114 предпочитают заказывать силиконовые патрубки в интернет-магазинах, где они встречаются в 2-х видах:

  • с армированной ниткой;
  • вместе с силиконом присутствует резиновая составляющая.

Несмотря на возможные негативные нюансы силиконовых шлангов, собственники ВАЗ-2114, которые уделили время модернизации своего авто и поменяли патрубки в охлаждающей системе транспортного средства, отмечают, что доработка стоит своих денег – охлаждение двигателя осуществляется как часы, никаких больших замечаний сделать язык не поворачивается.

Что касается срока эксплуатации новых шлангов, в среднем он больше чем у резиновых патрубков на 2 года, но только когда речь идет об армированных силиконовых компонентах.

В следующем видео наглядно показано, как менять тосол и промывать систему охлаждения ВАЗ-2114: https://www.youtube.com/watch?v=CGGDk3F1hNY.

Чем отличается резиновый шланг от силиконового, рассказывают в видео:

ВАЗ 2114: система охлаждения и замена патрубков

ВАЗ 2114: система охлаждения и замена патрубков

В автомобиле «ВАЗ-2114» применена скрытая схема охлаждения двигателя с инжектором. Она отличается повышенной сложностью и включает в себя 28 элементов. Традиционно сборка системы охлаждения этого автомобиля не отличается высоким качеством. Поэтому на протяжении всего периода эксплуатации она требует постоянного наблюдения, регулярного обслуживания и ремонта. В связи с этим многих владельцев этого автомобиля интересуют нюансы, связанные с самостоятельным обслуживанием, ремонтом и эксплуатацией системы охлаждения, среди которых чаще других встречаются вопросы:

  1. 1. Как правильно осуществить замену охлаждающей смеси?
  2. 2. Как промыть систему охлаждения?
  3. 3. Как выгнать воздух из системы охлаждения «ВАЗ-2114»?
  4. 4. Как правильно заменить патрубки системы охлаждения?

Коротко об автомобиле

Хэтчбек «ВАЗ-2114»- достаточно популярный автомобиль, который до сих пор можно встретить как на отечественных дорогах, так и на дорогах всего постсоветского пространства. Он выпускался на ОАО «АвтоВАЗ» с 2003 по 2013 год и представлял собой один из вариантов рестайлинговой серии семейства автомобилей «Самара-2» (ВАЗ-21093).

За время серийного производства на нем устанавливали различные двигатели с однотипными системами охлаждения, которые работают по принципу внутреннего теплообмена с помощью специальной охлаждающей смеси типа «Тосол».

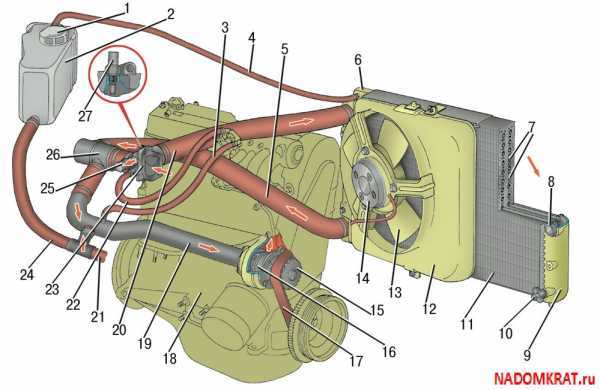

Схема системы охлаждения

Техническое обслуживание

Регулярное техническое обслуживание системы охлаждения сводится к проверке уровня охлаждающей смеси в расширительном бачке и контролю ее цвета. Рекомендуется производить проверку перед каждым выездом или, в крайнем случае, регулярно каждые 500 — 600 км пробега.

Уровень охлаждающей смеси в бачке должен постоянно превышать минимальный уровень на 2…3 см. Проверку уровня и доливание жидкости необходимо проводить только на холодном двигателе. Смесь, предназначенная для доливки, должна быть того же вида, что и жидкость, залитая в систему. Смешивать различные виды не рекомендуется.

ВАЖНО! В случае аварийной ситуации можно долить в жидкость чистую воду, однако охлаждающая способность смеси при этом ухудшается, а наличие воды способствует появлению коррозии на металлических деталях. Кроме того зимой разбавленная смесь может замерзнуть и вывести из строя как радиатор, так и двигатель. Поэтому разбавленную водой охлаждающую смесь необходимо как можно скорее слить и, после ремонта и промывки системы, заполнить ее рекомендуемой охлаждающей жидкостью.

Промывка системы и замена охлаждающей жидкости

Ремонт, связанный с заменой охлаждающей жидкости на автомобиле «ВАЗ-2114» проводят, если:

  • изменился цвет смеси в расширительном бачке. Обычно это происходит после 20 — 40 тысяч км пробега;
  • проводился ремонт, потребовавший полного слива смеси.

В общем случае замену охлаждающей жидкости проводят в следующем порядке:

  1. 1. Полностью сливают охлаждающий раствор. Для этого нужно открыть все пробки и краники, а также снять крышки радиатора и расширительного бачка. Сливают смесь только после того, как двигатель остыл (В горячем двигателе температура раствора может быть более 100 градусов Цельсия).
  2. 2. Промывают охлаждающую систему дистиллированной или чистой водой. Начинают процедуру промывки после того, как стечет вся старая смесь. Промывать блок двигателя и радиатор рекомендуется теплой водой. В противном случае рекомендуют, залив холодную воду, прогреть двигатель, а затем слить воду. По цвету воды определяют, насколько загрязнена система и повторяют процесс промывки пока вытекающая вода не станет чистой. Только после этого приступают к замене смеси.
  3. 3. Заливают в систему новый охлаждающий раствор, предварительно перекрыв все пробки и краники. Вливают жидкость в бачок тонкой струйкой до достижения предельной отметки. Наличие воздушных пробок не допускается. Затем крышки расширительного бачка и радиатора закрывают. Для того, чтобы предотвратить высыхание резиновых патрубков, их нужно смазать силиконовой смазкой.
  4. 4. Запускают двигатель и дают ему поработать на холостом ходу до тех пор, пока не включится вентилятор радиатора печки. После этого мотор можно заглушить и после остывания проверить уровень жидкости в бачке. Если уровень жидкости не изменился, значит все нормально и работа завершена. Если же уровень жидкости в бачке уменьшился, необходимо убедиться с помощью визуального осмотра, что нет подтеканий. Если их нет, то жидкость доливают, вновь запускают двигатель и повторяют проверку.

Замена патрубков охлаждающей системы

В системе охлаждения автомобиля «ВАЗ-2114» используется 4 резиновых патрубка:

  • верхний подводящий патрубок — подводит охлажденную жидкость от радиатора к двигателю;
  • нижний отводящий патрубок — отводит нагретую жидкость внизу от двигателя к радиатору;
  • два коротких патрубка, которые присоединяют к системе водяной насос и термостат.

В случае выхода из строя патрубки необходимо заменить. При этом лучше всего приобрести силиконовые патрубки.

Для снятия старых и установки новых силиконовых (резиновых) патрубков необходимо иметь набор гаечных ключей, несколько отверток и силиконовую смазку.

Ремонт, связанный с заменой патрубков необходимо проводить в таком порядке:

  1. 1. Отсоединить и снять аккумулятор;
  2. 2. Слить всю охлаждающую смесь;
  3. 3. Снять вентилятор, шумоизоляционную обивку, облицовку и накладку рамы с лобового стекла;
  4. 4. Освободить доступ к воздухосборнику, для чего снять элементы его крепления;
  5. 5. Снять передний корпус и освободить хомуты, которые держат патрубки;
  6. 6. Снять патрубки со штуцеров и установить на их место новые (силиконовые или резиновые). Закрепить новые патрубки хомутами. Перед установкой рекомендуется смазать резиновые патрубки силиконовой смазкой. Также силиконовой смазкой желательно смазать винты хомутов. Впоследствии это позволит без труда их открутить;
  7. 7. Установить все снятые детали на свои места, промыть систему и залить в нее новую охлаждающую смесь.

Удаление воздуха из системы охлаждения

Часто во время ремонта в систему охлаждения попадает воздух, который образует воздушную пробку и препятствует нормальной работе всей системы. Для того, чтобы убрать такую пробку, существует несколько способов. Самый простой:

  • прогреть двигатель до рабочей температуры и заглушить его;
  • открутить хомут патрубка охлаждающей жидкости на дроссельном узле;
  • снять патрубок подогрева дроссельного узла, выпустить воздух и после того, как начнет вытекать охлаждающая жидкость, одеть его обратно на штуцер и затянуть хомут.

ВНИМАНИЕ: вытекающий тосол имеет температуру более 90 градусов Цельсия.

Как заменить систему охлаждения ВАЗ-2114: схема

Из статьи вы подробно узнаете про систему охлаждения ВАЗ-2114, из каких элементов она состоит, и о возможных неисправностях. Двигатель внутреннего сгорания работает за счет того, что в нем происходит воспламенение топлива (бензина в данном случае). При этом выделяется большое количество тепла. На автомобилях, как правило, применяется жидкостная система охлаждения, в которой вода (или антифриз) при помощи насоса двигается по рубашке вокруг цилиндров, по термостату и радиаторам. Более детально нужно рассмотреть каждый компонент, чтобы понять всю суть протекающих процессов.

Радиаторы системы охлаждения

В автомобилях имеется два радиатора – основной, который располагается в передней части, и отопителя, предназначенного для обогрева в салоне. На ВАЗ-2114 система охлаждения двигателя, как и на других машинах, связана с отопителем. Общая схема радиаторов – два пластиковых бачка, между которыми находятся трубки из меди или латуни. Для улучшения теплоотдачи между этими трубками расположены тонкие металлические пластины. Очень часто причиной повышенной температуры двигателя является разрушение этих пластин либо отсутствие зазора между ними.

Схема системы охлаждения ВАЗ-2114 такова, что радиатор обдувается встречным потоком воздуха в нормальном режиме. Если происходит повышение температуры сверх нормы, включается электрический вентилятор. О нем будет рассказано ниже. Во время эксплуатации автомобилей необходимо очищать соты от скапливающейся грязи. В них попадают насекомые, пыль, теплоотдача ухудшается, охлаждение двигателя становится не таким эффективным. Особенно это заметно при движении по пробкам.

Схема системы охлаждения ВАЗ-2114 имеет два контура – малый и большой. В первом случае циркуляция жидкости осуществляется по рубашке двигателя, отопителю, излишки выбрасываются в расширительный бачок. Во втором случае подключается к этой цепочке еще и основной радиатор. С его помощью происходит более интенсивное охлаждение. И делает это термостат – небольшой прибор, в основе которого лежит пластина из чувствительного к нагреву металла.

Чаще всего используют биметаллические пластинки, очень похожие на те, которые стоят в автоматических выключателях. Только одно отличие – размеры несколько больше, так как эта пластина воздействует на клапан. Последний открывает канал подачи жидкости к верхней части радиатора. Чем выше температура, тем больше открывается клапан. Это позволяет избежать перегрева двигателя. Если температура достигает критического значения, при котором антифриз даже закипает, происходит принудительный обдув воздухом.

Помпа (жидкостный насос)

На автомобиле ВАЗ-2114 система охлаждения двигателя герметичная, с принудительной циркуляцией. При помощи помпы происходит циркуляция воды (антифриза) по системе. Чем быстрее будет она происходить, тем скорее мотор прогреется зимой и охладится летом. Кроме того, без дополнительного «рывка» не сможет проходить нормально процесс охлаждения – жидкость будет кипеть возле двигателя и оставаться холодной в отопителе и радиаторе. Насос принудительно перекачивает жидкость по каналам и патрубкам.

Наиболее частые поломки жидкостной помпы связаны с разрушением втулки или подшипника (зависит от производителя агрегата). Срок службы насоса не превышает 90 тыс. км пробега, что равносильно трем годам эксплуатации. Примерно столько же нормально функционирует и антифриз. Дальше присадки начинают улетучиваться. В систему охлаждения ВАЗ-2114 нужно раз в три года заливать свежий антифриз, устанавливать новую помпу и патрубки, если их состояние не внушает доверия.

Электрический вентилятор радиатора

Радиатор устанавливается в подкапотном пространстве, имеет три отверстия. Сверху два – для подачи горячего антифриза и соединения с расширительным бачком. Именно через последний происходит выплескивание излишков жидкости при нагреве. Улучшение охлаждения осуществляется с помощью вентилятора. Он установлен непосредственно на радиаторе. Управление происходит при помощи ЭБУ и датчика, который находится в корпусе термостата.

Систему охлаждения ВАЗ-2114 характеризует то, что датчик используется один. Он выдает сигнал о действующей температуре. Электронный блок управления производит анализ и обработку, после чего посылает данные на индикатор. Кроме того, он же отвечает за включение вентилятора – при достижении определенного значения замыкается электронный ключ и подается питание на обмотку реле. Последнее замыкает цепь питания электровентилятора и начинается обдув.

Вентилятор отопителя салона

Он такой же, как и на моделях-предшественниках ВАЗ — от 2108 до 21099. Система охлаждения ВАЗ-2114 (инжектор) ничем почти не отличается от той, которая установлена на девятках с карбюраторными моторами. Установлен в подкапотном пространстве, посередине, рядом с блоком предохранителей. Для замены необходимо отключить провода от массы и резистора. Возле правой ноги водителя, в нише корпуса отопителя, находится небольшая плата с постоянным резистором. С его помощью получается изменять частоту вращения ротора вентилятора в широком диапазоне. В отличие от аналогичных элементов автомобилей классической серии, вентилятор отопителя на ВАЗ-2114 турбинного типа, поэтому поток воздуха намного интенсивнее.

Пробка расширительного бачка

Довольно интересная конструкция, которая также характеризует систему охлаждения ВАЗ-2114. С ее помощью получается поддерживать определенное значение давления. В пробке находится два клапана:

  1. Впускной – засасывает воздух из атмосферы в случае, когда давление снижается до 0,03 Бар.
  2. Выпускной – открывается, когда в системе давление поднимается свыше 1,2 Бар.

Когда давление находится в промежутке 0,03-1,2 Бар, оба клапана закрыты. При выходе из строя крышки бачка будет наблюдаться повышение температуры двигателя, жидкость будет стремиться вырваться наружу, поэтому возможно несколько исходов. Во-первых, может разрушиться самое слабое место в системе. Во-вторых, обязательно начнут надуваться патрубки и бачок расширительный. Как следствие – появление трещин и течи.

Заключение

Замена системы охлаждения ВАЗ-2114 – дело хлопотное, так как необходимо устанавливать абсолютно все новые компоненты. Но есть и такие узлы, которые могут эксплуатироваться бесконечно долго. Например, радиаторы, кран печки, установленный в перегородке. Эти узлы довольно редко выходят из строя, в отличие от термостата или помпы. Даже антифриз, и тот меньше служит. А вот патрубки системы охлаждения ВАЗ-2114 – это самые уязвимые компоненты. Особенно два, идущих к крану печки. Они находятся в непосредственной близости к выпускному коллектору и подвержены очень сильному нагреву.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Источники: http://ladaautos.ru/vaz-2114/instrukciya-po-zamene-patrubkov-sistemy-oxlazhdeniya-vaz-2114.html, http://legkoe-delo.ru/remont-avtomobilya/automobile/92872-vaz-2114-sistema-okhlazhdeniya-i-zamena-patrubkov, http://fb.ru/article/261600/kak-zamenit-sistemu-ohlajdeniya-vaz—shema

ladafakt.ru

Замена патрубков печки ваз 2114

Можно ли заменить радиатор печки ВАЗ-2114, не снимая панель управления

С наступлением осенних холодов многие владельцы автомобилей ВАЗ жалуются на то, что отопление салона работает из рук вон плохо, не обеспечивает комфортной температуры. Существует немало причин возникновения данной проблемы, однако самая основная из них – это засорение радиатора печки, в который попадает пыль, мелкие камешки, тополиный пух и прочее. Как определить, что дело именно в этом?

Диагностика осуществляется довольно просто – достаточно лишь на несколько секунд приложить руку к подающему и отводящему патрубкам устройства. Если их температура заметно отличается (на входе патрубок горячий, а на выходе холодный), то вам потребуется замена радиатора печки ВАЗ-2114. В противном случае следует обратить внимание на такие детали, как датчик температуры (термостат), крыльчатку помпы и прочие.

Как снять радиатор печки

Процесс демонтажа радиатора печки на автомобилях ВАЗ-2114 может осуществляться двумя основными способами. Первый предполагает снятие всей панели управления, а также других элементов, окружающих заменяемую деталь. Выполнять ремонт таким образом мы рекомендуем лишь в том случае, если вы имеете соответствующий опыт и полностью уверены в том, что после завершения работ не останется «лишних» комплектующих. Такой уверенности нет? Тогда лучше обратиться в автосервис либо осуществить ремонт более простым способом, который мы опишем ниже.

Он не требует демонтажа торпеды, однако для выполнения ремонта таким способом вам обязательно потребуется помощник. Осуществляются работы в следующем порядке:

  • снимаем консоль и бардачок;
  • отвинчиваем болты и саморезы, которые удерживают переднюю панель таким образом, чтобы она свободно двигалась в разные стороны;
  • снимаем троса управления режимами работы печки, которые располагаются с водительской и пассажирской стороны;
  • снимаем крышку радиатора;
  • демонтируем резиновые патрубки радиатора. Предварительно желательно подставить под устройство таз или другую емкость, чтобы не разлить на пол антифриз;
  • привлекаем ассистента. В его задачу будет входить аккуратное отведение торпеды в сторону, что позволит снять радиатор. При этом нужно соблюдать предельную осторожность, чтобы ничего не сломать, не вырвать переднюю панель авто «с корнем».

Все подробности процедуры вы можете увидеть на фото и в видеоролике, прилагаемом к статье.

Особенности установки нового радиатора

Монтаж нового радиатора и сборка авто осуществляется в обратном порядке. На данном этапе важно случайно не потерять крепежные элементы панели, а также соблюдать перечисленные ниже правила:

  • на патрубки радиатора лучше устанавливать новые хомуты, которые обеспечат полную герметичность системы отопления;
  • выходной и входной штуцер устройства желательно смазать мылом или какими-либо моющими средствами, чтобы упростить монтаж патрубков, а также улучшить их прилегание к штуцерам;
  • особенно качественно нужно закреплять центральные стойки панели, так как именно на них возлагаются основные функции по управлению авто;
  • после того как панель будет установлена и закреплена, необходимо проверить правильность настроек тросика, а также убедиться в том, что краник и заслонки открыты на должный уровень;
  • в процессе заправки системы охлаждающей жидкостью нужно убедиться в отсутствии в ней воздуха. После того как уровень тосола будет восстановлен, обязательно запустите двигатель и удостоверьтесь в герметичности патрубков и мест их соединения с радиатором.

При соблюдении всех этих правил вы сможете обеспечить безупречную работу отопителя в своем автомобиле, а также минимизировать риски его повторного выхода из строя из-за засорения системы.

Сколько стоит замена радиатора в автосервисе? Цена на эту услугу довольно высока, так как специалисты обычно снимают панель управления, что занимает гораздо больше времени и требует значительных усилий. Используя же описанный выше способ, вы сможете заменить деталь самостоятельно и сэкономить деньги.

Лада 2114 теперь Карбон 3D › Бортжурнал › Замена радиатора печки ваз 2114 своими руками (фото отчет)

Решил здесь разместить информацию по замене радиатора отопителя, что бы помочь тем людям, которые решаться менять своими руками. Лучше учиться на чужих ошибках=) Машина 2005 года, радиатор прослужил 8 лет, раньше были небольшие подтеки, но было терпимо, недавно со стороны водителя появилась лужица на коврике, думаю текло каким то необъяснимым образом по педали газа, т.к. на ней обнаружил капли тосола =) до этого случая прохудился краник, его заменил раньше, поэтому подозрения пали на радиатор печки=)

Заехал в сервис для интереса, сказали замена будет стоить 2000 т.р. Покупать сразу решил радиатор ДААЗ, начитался про лузары, крафты, прамо и т.п. Работа трудоемкая поэтому берите сразу качественный радиатор, как говориться скупой платит дважды. Да и разница в цене небольшая примерно 200-300 р.

И так, чем нужно запастись:

1) Знаниями (хотя бы мурзилку почитать для интереса)

2) Всевозможными отвертками, лучше короткими=)

3) И самое главное САБР, т.е. терпение=)

Все меняют по-разному, кто-то снимает панель полностью, кто-то нет (сам решил частично снять), кто-то сливает ОЖ или не сливая ставит заглушки в патрубках (лично мое мнение, лучше слить что бы не принять душ и не запачкать салон) да и не тяжело это если под рукой есть шланг от смесителя=)

И так по порядку
Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче) и сказать »бисмиЛЛях», чтоб Всевышний помог в этом трудоемком деле=)

Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена

Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим=)

бардачок снят полностью (состоит он из 3 частей)

Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели

находится возле ЭБУ — снизу =)

откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)

замучился именно с этим, не удобно его откручивать=)

Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.

если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

Подставил пока то что попалось под руку=)

бутылка от молока пригодилась=)

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде=)

лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ=)

В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения=)

все аккуратно заливаем, для экономии и повторного использования тосола=)

Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал=)

так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался=)

Итак вся жидкость слита, хомуты сдернуты, радиатор вылезает чуть-чуть и упирается в нижнюю часть панели, на фото видно место подтека=)

протекал видимо отсюда, потемневшее место на стыке пластика и металла

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)

надо поднимать еще выше

Достаем новый радиатор и все в обратном порядке=) Слава Богу все закончилось успешно=)

ДААЗ, стоит от 700-800 руб, тяжело было найти, в магазинах в основном лузары и крафты

Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было

видны места подтеков=)

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)

Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это

думал отремонтировать старый радик, но когда увидел это передумал=)

Так что дерзайте, все реально сделать самому. Бог вам в помощь!

Цена вопроса: 730 ₽ Пробег: 140000 км

Замена крана отопителя ВАЗ-2114, вентилятора и радиатора

Замена краника отопителя ВАЗ-2114

Заезжаем на яму или эстакаду. Ставим авто на ручник и первую передачу. Сливаем охлаждающую жидкость в подготовленную емкость. Для этого сначала при закрытой крышке расширительного бачка откручиваем сливную пробку на блоке цилиндров двигателя (если крышка бачка герметична и плотно закручена, то антифриз почти не будет течь). Затем вместо сливной заглушки вкручиваем шланг (хорошо подойдет от смесителя) и открываем крышку бачка – охлаждающая жидкость аккуратно, с минимальными потерями и не загрязняясь о двигатель, стечет в емкость.

Ослабляем хомуты патрубков, идущих к крану от двигателя. Зачищаем со стороны двигателя металлической щеткой резьбы 2-х болтов крепления крана к переборке моторного отсека. Затем добросовестно обрабатываем эти резьбы WD-40 или тормозной жидкостью. Это обязательное условие, несоблюдение которого может повлечь серьезные затруднения при откручивании гаек. Оставляем «откисать» грязь и ржавчину на резьбах, а гайки пока не скручиваем.

Снимаем патрубки. Переходим в салон. Демонтируем боковую облицовочную накладку торпеды посередине в ногах с пассажирской стороны. Ослабляем хомуты патрубков у крана. Готовим тряпку, чтобы собрать небольшое количество тосола, которое может вытечь на ковролин при снятии патрубков. Отсоединяем патрубки. Возвращаемся под машину. Используя ключ на 10 (торцовый или накидной), откручиваем гайки болтов крепления крана.

В салоне вытягиваем краник на себя. Затем снимаем с него фиксатор тросика управления, а затем отсоединяем сам трос. Установку нового крана производим в обратной последовательности.

Замена вентилятора отопителя ВАЗ-2114

В салоне под рулем, используя ключ на 10, откручиваем гайку крепления отопителя к кузову и снимаем с шпильки клемму провода «массы» двигателя вентилятора (в черной изоляции), а затем отсоединяем разъем провода «плюса» питания.

Снимаем воздушный фильтр салона. расположенный под лобовым стеклом посередине. Откручиваем крестообразной отверткой 5 саморезов крепежа воздухоприточных боковых решеток. Извлекаем решетки. Отвинчиваем 4 самореза крепления защитного кожуха, который затем вынимаем. Отворачиваем 2 винта крепежа вентилятора к основанию отопителя.

Вытягиваем через резиновый уплотнитель из салона провода питания электродвигателя. Выводим вентилятор из его корпуса (коробки воздухопритока). Убираем с кожуха вентилятора уплотнитель. Поддеваем плоской отверткой защелки кожуха, который разъединяем на 2 части. Освободив 2 крепежные скобы, снимаем крышку двигателя и извлекаем электродвигатель вместе с рабочим колесом.

Установку нового вентилятора выполняют в обратной последовательности.

Замена радиатора отопителя ВАЗ-2114

Сливаем охлаждающую жидкость как описано в п. 2 для замены крана. Снимаем бардачок, состоящий из трех частей и боковые панели в ногах пассажирского места. При этом необходимо откручивать абсолютно все винты их крепления, которые видны. Следует не пропустить крепления к полу (2 винта по бокам, с левой и правой стороны панели снизу возле ЭБУ) и 2 самореза у стойки пассажирской двери. Еще один спрятан под заглушкой в верхнем левом углу панели возле кнопок.

Откручиваем все винты крепления тросиков с пассажирской стороны – справа и слева ближе к середине салона (здесь самые «трудные» – 3 шт). Тянем основную панель со стороны пассажира аккуратно на себя. Если она идет с трудом, то следует проверить все ли крепления откручены. Можно дополнительно снять с регулировок заслонки и печки пластмассовые наконечники.

Когда панель отойдет от кузова, необходимо в появившуюся щель подставить какой-нибудь предмет (например, пластиковую бутылку). Подставляем под радиатор какую-нибудь посуду побольше, чтобы не залить потом вытекающим из радиатора и системы тосолом пол.

Ослабляем хомуты патрубков. Освобождаем радиатор от патрубков и ждем, пока антифриз не перестанет вытекать. Откручиваем все гайки крепления радиатора к кузову.

Снимают радиатор вдвоем – понадобится помощь одного человека. Кто-то один приподнимает панель насколько можно выше, а второй в это время извлекает радиатор – вытягивает вниз, поворачивает и тянет на себя.

Новый радиатор ставят в обратной последовательности. После установки радиатора не следует сразу приступать к монтажу панели и бардачка.

Сначала необходимо проверить герметичность всех соединений – заливаем в систему охлаждающую жидкость и запускаем двигатель.

Если все нормально, то заканчиваем замену радиатора.

Источники: http://ladaautos.ru/vaz-2114/mozhno-li-zamenit-radiator-pechki-vaz-2114-ne-snimaya-panel-upravleniya.html, http://www.drive2.ru/l/1247259/, http://carnovato.ru/zamena-krana-otopitelja-radiatora-vaz-2114/

ladafakt.ru

Ваз 2114 замена патрубков радиатора


Система охлаждения ВАЗ 2114: патрубки и схема замены

Система охлаждения ваз 2114 вызывает большой интерес у автомобилистов. Машины модели 2114 имеют скрытую охлаждающую систему, основанную на использовании специальной смеси для охлаждения. Движение охлаждающей смеси происходит под воздействием механического насоса.

Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.

Недостатки в охлаждающей системе

Система охлаждения двигателя ВАЗ 2114 имеет большой недочет, т.к. требует постоянного контроля, частого обслуживания и проведение необходимого ремонта.

Схема системы охлаждения ВАЗ 2114

Схема охлаждения ваз 2114: 1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Принципы функционирования охлаждающей системы 2114

Показатель функционирования основывается на внутреннем теплообмене, осуществляемом благодаря воздействию смеси охлаждения. Этот вариант наиболее эффективен.

Перемещение смеси охлаждающей осуществляется путем принуждения под воздействием насоса, работающего от приводного ремня. Смесь для охлаждения наполняется в систему путем вливания в бак расширения. Объем системы охлаждения ВАЗ 2114 зависит от объема мотора.

Электрический вентилятор устанавливается на вал электродвигателя, работа основана на показаниях датчика, благодаря которому он начинает выполнять свои функции, либо прекращает их.

Важной составляющей системы считается клапан термостата, он оснащен клапанами: основным и дополнительным. Также в его состав входит накопитель, который чувствует изменение температурных колебаний в воздухе.

Как работает термостат

Когда температурный показатель жидкости охлаждения достигает примерно 87 градусов, это приводит в действие клапан основной, он выпускает жидкость в большой контур. Когда температурный показатель достигает 102-х градусов, клапан останавливается в 8мм.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву.

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

  1. Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
  2. Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
  3. Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

  • Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
  • Завести двигатель и разогреть до достижения рабочего температурного показателя.
  • Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
  • Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Почему нарушена функция охлаждающей системы

Основная неисправность нарушения работы системы охлаждения возникает в результате неправильного срабатывания термостата. В конкретном случае единственным решением будет его замена.

До того как приступать к работе по замене клапана термостата, его нужно проверить на исправность, путем запуска двигателя пока он охлажден. Когда мотор нагреется, примерно до 90 градусов потрогайте патрубок внизу радиатора, он должен быть теплым, это свидетельствует об исправности клапана, при холодном патрубке, клапан подлежит замене.

На моделях машин ВАЗ 2114 предусмотрен радиатор из алюминия, он оборудован двумя дополнительными бачками, в левом имеется перегородка.

Охлаждающая система достаточно проста, поэтому ремонт можно провести самостоятельно.Радиатор является основной составляющей системы охлаждения машины, основная его функция предотвращение перегрева двигателя, благодаря отводу теплого воздуха от двигателя наружу.

Радиатор состоит:

  1. Сам радиатор.
  2. Бачок нижний с патрубками.
  3. Бачок верхний с патрубками.

Замена радиатора

Радиатор ваз 2114

  • Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
  • Охлаждающая смесь сливается в чистую тару.
  • Радиаторная система вентиляции отсоединяется от питания.
  • Резиновые трубки отсоединяем от системы радиатора и бака расширения.
  • Отсоединяются от поверхности кожуха все болты.
  • Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
  • По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

  1. Наполнить ванну водой.
  2. Отверстия в патрубках плотно заткнуть.
  3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2М

motorsmarine.ru

Меняем дроссельный узель на двигателе автомобиля ЛАДА Самара

Фото и видеоинструкция для всех, кто планирует снимать дроссельную заслонку с целью чистки и замены на автомобилях ваз 2114, 2113, 2115

Для снятия дроссельного узла не обязательно сливать охлаждающую жидкость. Для этого нужно приготовить 2 болта М12. Длина болтов не важна.

Процедура снятия

  1. Если у вас двигатель 11183 (1,6i) то снимаем декоративную накладку двигателя.
  2. Откручиваем крышку расширительного бачка, чтобы сбросить давление в системе.
  3. Затем снимаем шланг подвода воздуха к дроссельной заслонке.
  4. Отсоединяем от сектора трос привода дроссельной заслонки.
  5. Отсоединяем провода от датчика положения дроссельной заслонки.
  6. Отсоединяем провода от регулятора холостого хода.

  7. При помощи отвертки ослабляем затяжку хомутов крепления 2х шлангов подвода охлаждающей жидкости(1), шланга системы вентиляции картера (2) и шланга адсорбера (3).
  8. Затем отсоединяем от дроссельного узла шланг системы вентиляции картера и шланг адсорбера.
  9. При помощи торцового ключа на 13 откручиваем 2 гайки крепления дроссельного узла к фланцу ресивера.
  10. Теперь нужно снять дроссельный узел со шпилек и поднять настолько, насколько позволяют шланги.
  11. По очереди отсоединяем шланги подвода охлаждающей жидкости и глушим их болтами м12. Чтобы болты не выпали, затяните хомуты.
  12. Если у вас двигатель 11183 (1,6i) то нужно извлечь  уплотнительное резиновое кольцо из канавки фланца ресивера. Поврежденное кольцо нужно поменять. Если у вас двигатель 2111 (1,5i) то нужно снять со шпилек ресивера уплотнительную прокладку. Поврежденную прокладку нужно поменять.
  13. Ставим дроссельный узел на место в обратном порядке.

Видео по теме:

remont2114.ru

Система охлаждения ВАЗ 2113, 2114, 2115 — Замена Термостата, Радиатора

Система охлаждения двигателя ВАЗ 2113, 2114, 2115: 1 — расширительный бачок; 2 — пробка; 3 — пароотводящий шланг; 4 — шланг от расширительного бачка к термостату; 5 — датчик температуры охлаждающей жидкости в выпускном патрубке; 6 — дроссельный узел; 7 — подводящий шланг радиатора; 8 — отводящий шланг радиатора; 9 — левый бачок радиатора; 10 — правый бачок радиатора; 11 — сливная пробка; 12 — сердцевина радиатора; 13 — кожух электровентилятора; 14 — крыльчатка электровентилятора; 15 — электродвигатель; 16 — зубчатый шкив насоса; 17 — крыльчатка насоса; 18 — зубчатый ремень привода ГРМ; 19 — отводящий патрубок радиатора отопителя; 20 — подводящая труба насоса; 21 — кран; 22 — радиатор отопителя; 23 — шланг отвода охлаждающей жидкости от дроссельного патрубка; 24 — шланг подвода охлаждающей жидкости к дроссельному патрубку; 25 — датчик указателя температуры охлаждающей жидкости; 26 — выпускной патрубок; 27 — подводящий патрубок отопителя; 28 — термостат; 29 — датчик уровня охлаждающей жидкости

Система охлаждения ВАЗ 2113, 2114, 2115 — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает в себя рубашки охлаждения блока цилиндров и головки блока. Параллельно малому кругу присоединены радиатор отопителя и блок подогрева дроссельного узла, поэтому подогретая жидкость поступает к ним независимо от положения клапанов термостата. При температуре 87±2 °С клапан термостата при-основной патрубок, и часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 102°С основной клапан открывается полностью, а байпасный — закрывается, и жидкость циркулирует через радиатор системы охлаждения двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой)и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен штуцер пароотводящего шланга. Электродвигатель вентилятора включается по сигналу контроллера (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке установлен дополнительный датчик температуры, выдающий информацию для конроллера. При перегреве двигателя контроллер включает сигнализатор «Проверьте двигатель» в комбинации приборов



Замена датчика температуры охлаждающей жидкости ВАЗ 2115









Частично сливаем охлаждающую жидкость из блока цилиндров

Отсоединяем провод от датчика температуры (для наглядности термостат снят).



Ключом «на 21» отворачиваем датчик температуры,и снимаем его.

Устанавливаем датчик в обратной последовательности.



Замена термостата  ВАЗ 2115


Исправность работы термостата можно проверить непосредственно на автомобиле: после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Для демонтажа термостата сливаем охлаждающую жидкость и снимаем корпус воздушного фильтра










Ослабляем хомуты,отводящего шланга радиатора, шланга подводящей трубы насоса, шланга, соединяющего термостат с выпускным патрубком, и шланга от расширительного бачка.










Снимаем термостат.

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру температуру начала открытия основного клапана. Устанавливаем термостат в обратной последовательности.







Замена радиатора ВАЗ 2115

На холодном двигателе сливаем охлаждающую жидкость. Радиатор удобнее снять вместе с электровентилятором, а потом, при необходимости, разъединить. Снимаем корпус воздушного фильтра .

Головкой «на 8» отворачиваем две гайки крепления прижимной пластины, и снимаем ее.

Ослабив хомут подводящего шланга радиатора, снимаем его с выпускного патрубка головки блока цилиндров.



Аналогично отсоединяем отводящий шланг радиатора от термостата. Отклоняем радиатор к двигателю, и ослабляем хомут пароотводящего шланга радиатора.

Снимаем шланг осторожно, чтобы не сломать пластмассовый штуцер радиатора.



Наклонив радиатор к двигателю, снимаем его вместе с электровентилятором.

Внизу радиатор опирается на две резиновые подушки, которые при сборке должны войти в отверстия поперечины.

Сборку выполняем в обратной последовательности.





www.granta-service.ru

Замена тормозного шланга ВАЗ 2113, 2114, 2115

Причины утечки в тормозной системе
При двигателе, работающем на частоте вращения холостого хода, и рычаге переключения передач, находящемся в нейтральном положении, нажмите и удерживайте с постоянным усилием педаль тормоза в нажатом состоянии. Если педаль начинает проваливаться, это говорит о возможной утечке в тормозной системе. Для подтверждения этого предположения, осмотрите тормозную систему. Проверьте уровень жидкости в бачке главного тормозного цилиндра. Небольшое понижение уровня жидкости в бачке главного тормозного цилиндра может быть результатом большого износа тормозных колодок, резкое понижение уровня тормозной жидкости свидетельствует о наличии утечек в тормозной системе. Не герметичности в тормозной системе могут быть как внешние, так и внутренние. При проверке тормозной системы небольшие утечки могут быть не обнаружены. Если уровень жидкости в бачке главного тормозного цилиндра нормальный, проверьте длину штока вакуумного усилителя. Если длина не отрегулирована, отрегулируйте или замените шток. Проверьте регулировки гидравлического и стояночного тормозов.

0:2016

Когда остановился пошёл смотреть в чём причина, первым делом в голове было очень много мыслей по поводу, куда пропали тормоза. Открыл капот, посмотрел в бачке тормозную жидкость: бачок практический был полный, может, несколько грамм не хватало. Дальше пошёл визуальный осмотр. Начал с передних колёс: подошёл с правой стороны и посмотрел – смотрю, было немного сыро (по лужам не ездил и на улице было сухо). Потрогал, почистил. В итоге, сразу было понятно, что лопнул шланг тормозной.

0:879

1:1384

Место, где лопнул

1:1419

Ещё немного постоял — появилась не большая лужица тормозухи.

1:1533

2:2038

ПОСЛЕДСТВИЯ ВЫТЕКАНИЯ ТОРМОЗНОЙ ЖИДКОСТИ

2:80

Хорошо, что не на скорости 80-120км/ч. Последствия могли быть весьма плачевные, хотя, до этого момента, я так и ездил с такой скоростью.
Начал думать, где есть авто магазин ближайший. Хорошо, в багажнике чудо чемоданчик был. Хотел заглушить саму трубку — но не вариант было её ломать и завальцовывать. Ведь пришлось ещё и покупать новую трубку. Итак, для начала, нашёл болт с нужной резьбой, потом открутил трубку и завернул болт.

2:855

3:1360

Долил тормозухи и проверил — тормоза появились, но вялые, хотя, лучше такие, чем никаких. Но ничего, и такие подойдут чтоб доехать до ближайшего авто магазина. Поехал на аварийке до ближайшего автомагазина. Проехал часть пути. Тормоза стали плохие, да ещё лампочка загорелась контрольная тормозов.
Контрольная лампа тормозной системы
Тормозная система автомобиля оборудована контрольной лампой, расположенной в комбинации приборов. Если ключ зажигания находится в положении Start, контрольная лампа тормозной системы должна гореть. При возврате ключа зажигания в положение Run лампа должна погаснуть. Следующие причины приводят к загоранию контрольной лампы Brake тормозной системы.
1. Включенный стояночный тормоз. Если стояночный тормоз включен, и ключ зажигания находится в положении On, контрольная лампа должна гореть.
2. Низкий уровень тормозной жидкости. Низкий уровень жидкости в бачке главного тормозного цилиндра приводит к загоранию контрольной лампы Brake.
, вышел открыл капот, посмотрел жидкость ушла, долил и подтянул болт, хотя я его не тянул сильно, боялся сорвать резьбу .Когда приехал в магазин сразу купил если делать так делать .
1- два тормозных шланга
2 — передние тормозные колодки
3 — тормозную жидкость большой баллон
4- два медных кольца под шланги
5 -два задних тормозных цилиндра
6 — тормозные колодки задние
7 — пружины и стяжки задних тормозных колодок
Так как машина очень нужна была то пришлось делать для начала шланг, а остальное отложил на плотом .Делал практический у магазина =)шучу .Делал прям возле дома на улице .
Работа много времени не займёт .как описывать сам процесс снятия шланга не буду, там сложного ничего нет, надо два ключа на 10мм и 15мм и руки

3:4446

4:504

ШЛАНГ СНЯТ

4:527

Визуально смотрел — нигде нет трещин и надломов. Шлангу примерно 4.5 года долго отслужил свое.

4:699

5:1204

ВИНОВНИК ТОРЖЕСТВА

5:1243

6:1748

НОВЫЙ И СТАРЫЙ ШЛАНГ, ЕСТЬ НЕ БОЛЬШОЕ ОТЛИЧИЕ, НОВЫЙ НЕМНОГО КОРОЧЕ

6:1874

Снял шланг так и установил в такой последовательности. До кучи поменял передние колодки. Когда установил шланг и поставил новые колодки, перешёл к ГТЦ. Снял болт, заглушку, ввернул трубку, обратно залил тормозухи. И как вы думаете, как я один прокачал тормозную систему? Ответ прост — отвернул штуцер на суппорте

6:2444

7:504

и пустил самотёком подставил пустую тару, чтобы не была большая лужа тормозухи.

7:653

8:1158

Одно радует, что старые тормозные колодки снашиваются равномерно, значит, цилиндры хорошо работают.

8:1345

9:1850

После того, как прокачал, решил проверить, как берут. Тормоза пришли в норму. Машина тормозит, как и раньше, до замены шланга. Сегодня целый день ездил даже не почувствовал изменения в худшую сторону. В общем, я доволен.

9:2249

https://www.drive2.ru/l/3724312/

9:35

следующая статья:

Замена тормозных дисков ВАЗ 2113, 2114, 2115

Тормозная система работала исправно, но всё равно не идеально. Особенно, бесило биение педали при среднем нажатии

10:857 20669

www.spike.su

ВАЗ 2114: система охлаждения и замена патрубков

ВАЗ 2114: система охлаждения и замена патрубков

В автомобиле «ВАЗ-2114» применена скрытая схема охлаждения двигателя с инжектором. Она отличается повышенной сложностью и включает в себя 28 элементов. Традиционно сборка системы охлаждения этого автомобиля не отличается высоким качеством. Поэтому на протяжении всего периода эксплуатации она требует постоянного наблюдения, регулярного обслуживания и ремонта. В связи с этим многих владельцев этого автомобиля интересуют нюансы, связанные с самостоятельным обслуживанием, ремонтом и эксплуатацией системы охлаждения, среди которых чаще других встречаются вопросы:

  1. 1. Как правильно осуществить замену охлаждающей смеси?
  2. 2. Как промыть систему охлаждения?
  3. 3. Как выгнать воздух из системы охлаждения «ВАЗ-2114»?
  4. 4. Как правильно заменить патрубки системы охлаждения?

Коротко об автомобиле

Хэтчбек «ВАЗ-2114»- достаточно популярный автомобиль, который до сих пор можно встретить как на отечественных дорогах, так и на дорогах всего постсоветского пространства. Он выпускался на ОАО «АвтоВАЗ» с 2003 по 2013 год и представлял собой один из вариантов рестайлинговой серии семейства автомобилей «Самара-2» (ВАЗ-21093).

За время серийного производства на нем устанавливали различные двигатели с однотипными системами охлаждения, которые работают по принципу внутреннего теплообмена с помощью специальной охлаждающей смеси типа «Тосол».

Схема системы охлаждения

Техническое обслуживание

Регулярное техническое обслуживание системы охлаждения сводится к проверке уровня охлаждающей смеси в расширительном бачке и контролю ее цвета. Рекомендуется производить проверку перед каждым выездом или, в крайнем случае, регулярно каждые 500 — 600 км пробега.

Уровень охлаждающей смеси в бачке должен постоянно превышать минимальный уровень на 2…3 см. Проверку уровня и доливание жидкости необходимо проводить только на холодном двигателе. Смесь, предназначенная для доливки, должна быть того же вида, что и жидкость, залитая в систему. Смешивать различные виды не рекомендуется.

ВАЖНО! В случае аварийной ситуации можно долить в жидкость чистую воду, однако охлаждающая способность смеси при этом ухудшается, а наличие воды способствует появлению коррозии на металлических деталях. Кроме того зимой разбавленная смесь может замерзнуть и вывести из строя как радиатор, так и двигатель. Поэтому разбавленную водой охлаждающую смесь необходимо как можно скорее слить и, после ремонта и промывки системы, заполнить ее рекомендуемой охлаждающей жидкостью.

Промывка системы и замена охлаждающей жидкости

Ремонт, связанный с заменой охлаждающей жидкости на автомобиле «ВАЗ-2114» проводят, если:

  • изменился цвет смеси в расширительном бачке. Обычно это происходит после 20 — 40 тысяч км пробега;
  • проводился ремонт, потребовавший полного слива смеси.

В общем случае замену охлаждающей жидкости проводят в следующем порядке:

  1. 1. Полностью сливают охлаждающий раствор. Для этого нужно открыть все пробки и краники, а также снять крышки радиатора и расширительного бачка. Сливают смесь только после того, как двигатель остыл (В горячем двигателе температура раствора может быть более 100 градусов Цельсия).
  2. 2. Промывают охлаждающую систему дистиллированной или чистой водой. Начинают процедуру промывки после того, как стечет вся старая смесь. Промывать блок двигателя и радиатор рекомендуется теплой водой. В противном случае рекомендуют, залив холодную воду, прогреть двигатель, а затем слить воду. По цвету воды определяют, насколько загрязнена система и повторяют процесс промывки пока вытекающая вода не станет чистой. Только после этого приступают к замене смеси.
  3. 3. Заливают в систему новый охлаждающий раствор, предварительно перекрыв все пробки и краники. Вливают жидкость в бачок тонкой струйкой до достижения предельной отметки. Наличие воздушных пробок не допускается. Затем крышки расширительного бачка и радиатора закрывают. Для того, чтобы предотвратить высыхание резиновых патрубков, их нужно смазать силиконовой смазкой.
  4. 4. Запускают двигатель и дают ему поработать на холостом ходу до тех пор, пока не включится вентилятор радиатора печки. После этого мотор можно заглушить и после остывания проверить уровень жидкости в бачке. Если уровень жидкости не изменился, значит все нормально и работа завершена. Если же уровень жидкости в бачке уменьшился, необходимо убедиться с помощью визуального осмотра, что нет подтеканий. Если их нет, то жидкость доливают, вновь запускают двигатель и повторяют проверку.

Замена патрубков охлаждающей системы

В системе охлаждения автомобиля «ВАЗ-2114» используется 4 резиновых патрубка:

  • верхний подводящий патрубок — подводит охлажденную жидкость от радиатора к двигателю;
  • нижний отводящий патрубок — отводит нагретую жидкость внизу от двигателя к радиатору;
  • два коротких патрубка, которые присоединяют к системе водяной насос и термостат.

В случае выхода из строя патрубки необходимо заменить. При этом лучше всего приобрести силиконовые патрубки.

Для снятия старых и установки новых силиконовых (резиновых) патрубков необходимо иметь набор гаечных ключей, несколько отверток и силиконовую смазку.

Ремонт, связанный с заменой патрубков необходимо проводить в таком порядке:

  1. 1. Отсоединить и снять аккумулятор;
  2. 2. Слить всю охлаждающую смесь;
  3. 3. Снять вентилятор, шумоизоляционную обивку, облицовку и накладку рамы с лобового стекла;
  4. 4. Освободить доступ к воздухосборнику, для чего снять элементы его крепления;
  5. 5. Снять передний корпус и освободить хомуты, которые держат патрубки;
  6. 6. Снять патрубки со штуцеров и установить на их место новые (силиконовые или резиновые). Закрепить новые патрубки хомутами. Перед установкой рекомендуется смазать резиновые патрубки силиконовой смазкой. Также силиконовой смазкой желательно смазать винты хомутов. Впоследствии это позволит без труда их открутить;
  7. 7. Установить все снятые детали на свои места, промыть систему и залить в нее новую охлаждающую смесь.

Удаление воздуха из системы охлаждения

Часто во время ремонта в систему охлаждения попадает воздух, который образует воздушную пробку и препятствует нормальной работе всей системы. Для того, чтобы убрать такую пробку, существует несколько способов. Самый простой:

  • прогреть двигатель до рабочей температуры и заглушить его;
  • открутить хомут патрубка охлаждающей жидкости на дроссельном узле;
  • снять патрубок подогрева дроссельного узла, выпустить воздух и после того, как начнет вытекать охлаждающая жидкость, одеть его обратно на штуцер и затянуть хомут.

ВНИМАНИЕ: вытекающий тосол имеет температуру более 90 градусов Цельсия.

http://vashalada.ru

legkoe-delo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
