Замена сальника коленвала на ВАЗ 2114 с 8 клапанами

Эту деталь вряд ли можно назвать самой важной в двигателе автомобиля. Но неприятностей автолюбителю она может доставить много. Речь сейчас идёт о сальнике коленвала, который, как показывает практика, изнашивается намного быстрее остальных частей двигателя ВАЗ-2114 с 8 клапанами. Добраться до этой детали не так просто. О том, как произвести замену сальника правильно, мы и поговорим в этой статье.

Назначение сальника коленвала

Сальник распределительного вала автомобиля ВАЗ 2114

Оно состоит в том, чтобы удерживать масло в двигателе и не позволять ему вытекать через отверстие для коленвала. Находится этот сальник под защитными крышками двигателя, и его невозможно увидеть, просто открыв капот автомобиля.

Причины замены

Главная причина замены – подтекание масла. Но тут необходимо сделать одно пояснение. Если спереди, на картере двигателя, видны масляные потёки, это ещё не значит, что неисправен именно сальник. Первым делом автовладельцу следует убедиться в том, что вентиляционная система картера исправна. Если она (или шланги) забиты грязью, то сальник менять рано. Если же вентиляция в порядке, а масло всё равно идёт — причина однозначно в сальнике, и его нужно срочно менять.

Необходимые инструменты

  1. Новый сальник коленвала автомобиля ВАЗ-2114.
  2. Комплект торцовых головок с воротком.
  3. Комплект рожковых ключей.
  4. Отвёртка с плоским жалом средних размеров.
  5. Смазка на основе графита.
  6. Ёмкость для моторного масла (лучше всего подойдёт небольшой таз).
  7. Герметик.
  8. Ёмкость с новым моторным маслом.
  9. Новая прокладка для масляного насоса ВАЗ-2114.
  10. 2 домкрата.
  11. Противооткатные башмаки.
  12. Молоток.

Последовательность действий на ВАЗ-2114 с 8 клапанами

  1. Автомобиль устанавливается на смотровую яму. Под задние колёса устанавливаются противооткатные башмаки. Правое переднее колесо поддомкрачивается и снимается с помощью торцового ключа. Также снимается защита двигателя.
  2. Открывается капот автомобиля и снимается крышка ремня ГРМ. Теперь имеется доступ к шкивам коленвала, распредвала и к самому ремню.

    Крышка ГРМ снята, видны шкивы коленвала и распредвала

  3. Перед дальнейшими операциями 1 цилиндр двигателя выставляется в верхнюю мёртвую точку. Для этого распредвал и коленвал вращаются до тех пор, пока метки на их шкивах не совместятся с метками на крышке корпуса ГРМ.

    Выставление шкива по меткам для вывода 1 цилиндра в ВМТ

  4. Теперь снимается ремень ГРМ. Чтобы избежать повреждений, ремень предварительно ослабляется. Для этого с помощью ключа на 10 снимается правый подкрылок автомобиля. Открывается доступ к ремню генератора и к его шкиву. Ремень и шкив снимаются. После этого ослабляется натяжной ролик ремня ГРМ и ремень снимается.
  5. Далее снимается шкив коленвала, после чего откручивается заглушка на сливном отверстии двигател, и моторное масло сливается в заранее подставленную ёмкость. После этого снимается поддон двигателя, который крепится на 16 болтах.

    Поддон с двигателя снят, масло слито

  6. После этого снимается маслоприёмник. Он тщательно осматривается на предмет засоров и загрязнений. Если таковые обнаруживаются, то маслоприёмник продувается сжатым воздухом.
  7. Теперь снимается масляный насос. Для этого откручивается 6 болтов, которыми он крепится к блоку.

    Откручены болты на масляном насосе, его можно снимать

  8. Как правило, старая прокладка под масляным насосом к моменту замены сальника тоже изнашивается. Так что куски старой прокладки тщательно отскребаются отвёрткой и выбрасываются.
  9. После снятия масляного насоса открывается доступ к сальнику коленвала. Он извлекается из гнезда пальцами. Если вручную вынуть старый сальник не получается, для его вытаскивания используется пара плоских отвёрток, которыми он поддевается с противоположных краёв.
  10. Гнездо сальника тщательно протирается ветошью. После этого туда устанавливается новый сальник. Как правило, он не садится на место сразу. Поэтому для его полной посадки в качестве оправки используется торцовая головка на 32. Она устанавливается на сальник, после чего по ней наносится несколько точных ударов молотком.

    Сальник коленвала установлен на штатное место

  11. После этого производится обратная сборка всех узлов, а в двигатель заливается новое моторное масло.

Видео: советы мастера по замене на 14-й модели

Важные моменты

  • Пытаясь посадить на место новый сальник с помощью оправки и молотка, ни в коем случае нельзя наносить слишком сильные удары, поскольку оправка просто разрубит сальник.
  • Перед тем как устанавливать на место масляный насос, внешнюю кромку нового сальника необходимо обильно смазать маслом.
  • Перед тем как ставить новую прокладку под масляный насос, на неё с обеих сторон необходимо нанести тонкий и равномерный слой графитовой смазки.
  • Перед установкой поддона на место его прокладку необходимо тщательно протереть ветошью. После этого на неё следует нанести тонкий слой герметика.

Как видно из этой статьи, заменить сальник несложно. Куда сложнее до него добраться. Чрезвычайно важным моментом в перечисленных выше операциях является выставление 1 цилиндра в верхнюю мёртвую точку. Если этого не сделать, вся дальнейшая сборка двигателя будет неправильной, и при запуске можно повредить все клапана. А на их замену уйдёт намного больше времени и денег.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

motorltd.ru

Ваз 2114 замена сальника двигателя


Как заменить сальник коленвала на автомобиле ВАЗ-2114AutoRemka

Утечка масла с двигателя – весьма неприятное событие в жизни любого автомобилиста. Одной из причин появления течи может быть износ переднего сальника коленвала. Чтобы выяснить, действительно ли в утечке масла виноват сальник коленвала, необходимо снять защитную крышку ГРМ и определить место появления течи. Если опасения подтвердились и сальник износился, то требуется немедленно приступить к замене этой детали.

Выполняется самостоятельная замена сальника коленвала ВАЗ-2114  двумя способами: правильно или же быстро. Быстрый способ заключается в том, что изношенная манжета просто выковыривается отверткой и на ее место садится новая деталь, то есть ремонт осуществляется без снятия масляного насоса. При правильном выполнении ремонта необходимо провести полную разборку масляного насоса. Завод – изготовитель рекомендует именно такой вариант замены сальника коленвала, поэтому о нем мы и расскажем в нашей статье.

Для проведения такого типа работ необходимо подготовить новый сальник коленвала, прокладку под масляный насос и масляный картер, а также гараж со смотровой ямой или же найти удобную эстакаду.

Проводим подготовительные работы:

— Вывешиваем правое переднее колесо;

— Полностью сливаем масло с мотора.

Теперь начинаем разборку:

— Откручиваем болты крепления передней крышки ГРМ и снимаем ее;

— Ключом №8 откручиваем шесть болтов крепления правого защитного кожуха двигателя. Снимаем освобожденный кожух и откладываем в сторону;

— Отпускаем гайку планки натяжителя генератора и сдвигаем сам генератор в сторону;

— Снимаем ремень с приводного шкива генератора;

— Садимся на водительское место и включаем первую передачу;

— Откручиваем гайку, удерживающую шкив на коленвале. Используем ключ №17;

— Снимаем шкив коленвала;

— Приступаем к снятию ремня ГРМ. Перед выполнением этого действия необходимо выставить правильно метки, которые расположены на шкиве распредвала и задней крышке ГРМ. Метки должны стать друг напротив друга;

— При помощи гаечного ключа ослабляем болт натяжки ролика – натяжителя;

— Снимаем ремень ГРМ;

— Откручиваем четыре болта, удерживающих нижний картер сцепления. Снимаем его;

— Теперь нужно открутить шестнадцать болтов крепления масляного картера к блоку двигателя. Масляный картер снимается вместе с прокладкой;

— Откручиваем крепежи маслоприемника к крышке подшипника и корпусу насоса. Снимаем маслоприемник;

— Используя две плоские отвертки, снимаем зубчатый шкив с коленвала;

— Отверткой поддеваем шпонку и вытягиваем ее из коленвала. Выполнять это действие нужно с предельной аккуратностью, так как шпонка маленькая и может легко потеряться;

— Теперь откручиваем крепежные болты масляного насоса, присоединяющие его к блоку двигателя;

— Снимаем маслонасос;

— Поддеваем изношенный сальник плоской отверткой и вынимаем его;

— Устанавливаем на его место новый сальник и производим сборку агрегата в обратной последовательности.

Расскажем некоторые нюансы, о которых стоит помнить при сборке:

— Новый сальник обязательно нужно промазать моторным маслом, лишь потом его можно устанавливать;

— В крышку насоса сальник нужно запрессовать до упора. Сделать это можно при помощи торцевой головки;

— Новую прокладку под масляный насос промазывают герметиком с двух сторон;

— При установке масляного насоса нужно смотреть, чтобы кромка нового сальника не помялась;

— Прокладку под картер также обмазывают герметиком;

— При обратной установке ремня ГРМ проверяйте совпадение меток;

— После полной сборки не забудьте залить новое моторное масло в ваш двигатель.

autoremka.ru

Инструкция как поменять сальник коленвала на ВАЗ 2114: фото и видео

Автомобиль ВАЗ – сложное устройство, комплектующие которого имеют разный срок службы. Сальники коленчатого вала можно заменить в домашних условиях. В статье описан процесс, как поменять сальник коленвала на ВАЗ 2114 – видео с поэтапной инструкцией по замене.

Где находится?

Для того чтобы смазка не попадала на комплектующие за пределами поддона картера, на выходных отверстиях, через которые коленчатый вал соединяется с другими узлами двигателя, стоят сальник. Один из них передний, другой задний. Их назначение – обеспечение герметичности корпуса.

Уплотнительные манжеты коленчатого вала

Передний находится за шкивом коленвала на масляном насосе. Для замены заднего необходимо демонтировать коробку передач, сцепление и маховик, затем уже будет доступен задний манжет. На видео, размещенном в конце статьи, можно увидеть это наглядно

Причины и признаки неисправности

Считается, что плановая замена уплотнительных колец коленчатого вала на ВАЗ 2114 с должна выполняться через три года. Но менять можно раньше, если появилась течь масла, например, после перегрева двигателя.

Причины разрушения сальников:

  • естественный износ в течение эксплуатации;
  • неправильная установка может стать причиной появление трещин на поверхности кольца;
  • механические повреждения;
  • некачественный расходный материал – подделка.

Если увеличился расход масла, за счет того, что оно выходит наружу и при этом на передней части мотора наблюдаются следы масла, то нужно менять передний манжет коленчатого вала. Необходимость замены заднего можно определить по пробуксовке сцепления, причиной которого является попадание масла на корзину и выжимной диск сцепления.

Пошаговая инструкция по замене для 8 клапанного авто

Замена переднего сальника коленвала на ВАЗ 2114 8 клапанов состоит из следующих шагов:

  1. В первую очередь следует приготовить инструменты.

    Приготовленные инструменты для работы

  2. Сначала нужно демонтировать защиту картера и защитную крышку ремня ГРМ.
  3. Далее следует выставить метки на валах.
  4. Затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма.
  5. Для доступа к шкиву коленвала нужно снять переднее колесо.
  6. Теперь следует снять шкив и ремень генератора.
  7. С помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой.
  8. Сливаем моторное масло.
  9. Далее следует открутить маслонасос, в котором расположен сальник.

    Снимаем масляный насос с манжетом

  10. Отверткой извлекается манжет.
  11. Новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом.
  12. Далее производим обратную сборку.

На видео показывается по шагам, как менять задний манжет на ВАЗе.

Для снятия заднего манжета коленчатого вала необходим опыт ремонтных работ, лучше это делать с помощником. Этапы его замены следующие:

  1. Сначала нужно отсоединить двигатель от коробки передач.
  2. Далее демонтировать сцепление.
  3. Затем, открутив 4 болта, снять маховик.
  4. Чтобы поменять сальник, можно снять корпус, в котором она находится, или менять непосредственно в нем.
  5. Затем извлечь старое уплотнительное кольцо.

    Вынимаем уплотнительное кольцо из держателя

  6. Вставляем манжет с помощью подходящей по размерам запрессовки.
  7. Далее осуществляем сборку в обратном порядке.

Покупая сальники, следует учитывать, какая смазка используется. Для синтетического и минерального масла применяются манжеты из разных материалов. После выполнения процедуры следует завести двигатель ВАЗ 2124 и проверить состояние уплотнитель

motorsmarine.ru

Замена переднего сальника коленвала на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

В автомобиле имеется два сальника коленвала, расположенных на разных концах. Проще снимается передней сальник, с задним немного больше придётся повозится – снимать маховик, потом держатель сальника и только после этого его выбивать и заменять на новый. Мало кто решается на замену сальника сзади  – процесс довольно трудоемкий, требует определенных навыков. В нашей сегодняшней статье речь пойдет о переднем, где особых сложностей нет, главное снять шкив коленчатого вала и достать сальник из крышки масляного насоса.

Примечание!
Вам понадобятся следующие инструменты: отвёртки, различного рода ключи, накидные головки, вороток, немного моторного масла, залитого в двигатель вашего автомобиля.

Месторасположение переднего сальника

Он находится за шкивом коленвала, а данный шкив спрятан за шкивом генератора (указан красной стрелкой).Ооба шкива крепятся за счёт одного большого и длинного болта, держащего их в центре. После выкручивания данного болта и снятия обоих шкивов, вы с легкостью увидите сальник. На маленькой фотографии чуть ниже он указан стрелкой.

Когда необходимо менять сальник?

Основная и единственная причина замены – сальник потёк. Давайте разберем, почему таоке происходит:

  • сальник попросту порвался;
  • в силу времени резина приходит в негодность и начинает трескаться;
  • выдавливание сальника из посадочного места.

Последнее случается редко, но все же имейте в виду, в этом случае он 100% подлежит замене на новый, т.к. после выдавливания он сильно деформируется об шкивы и повторной установки подлежать не будет. Происходит вдавливание из-за избыточного давления в системе смазки. Следите внимательно за лампой давления масла на приборной панели, не эксплуатируйте автомобиль со светящейся лампочкой (обозначена на нижнем фото), вероятно она сигнализирует об избыточном либо недостаточном давлении в системе смазки.

Примечание!
Распознать течь именно переднего сальника не легко, придётся обследовать на ощупь, особенно в месте расположения сальника.  Возьмите фонарик, заведите автомобиль и смотрите в место нахождения сальника, нет ли следов подтёков. Как правило, изношенный сальник даёт течь масла во время работы двигателя, главное хорошо присмотреться и заметить неполадку.

Замена сальника спереди на ВАЗ 2113-ВАЗ 2115

Примечание!
Перед заменой сальника, убедитесь, что проблема именно в нём, а не вызвана системой вентиляции картерных газов. Просто данная система со временем загрязняется и масло начинает выдавливаться через сальники. Подробнее ознакомиться с данной тематикой рекомендуем в статье: «Очистка системы картерных газов на ВАЗ 2114».

Снятие

В начале необходимо снять ремень ГРМ со шкивов  (инструкцию ищите в публикации: «Замена ремня ГРМ на автомобилях ВАЗ»). Затем двумя небольшими отвёртками аккуратно поддеть зубчатый шкив коленвала (фото 1). Позади вы обнаружите сальник, достаточно подковырнуть его отвёрткой вынуть из посадочного места (фото 3). Однако на коленвале стоит металлическая шпонка (фото 2, указана стрелкой). Желательно отвёрткой аккуратно подденьте и снимите её, либо следите, чтобы она не упала и не потерялась.  Шпонка удерживает шкив от проворачивания, деталь важная, поэтому в случае утери идите в автомагазин за новой деталью.)

Установка

Главное –  смазать сальник моторным маслом, залитым в двигатель автомобиля на данный момент. Смазывать требуется не весь сальник, а лишь рабочую кромку –  место, где сальник на вал садится. Затем берётся небольшой отрезок трубы или накидная головка подходящего диаметра и с их помощью сальник запрессовывается во внутрь (фото 4). После установки заправьте сальник тонким, но не слишком острым карандашом. Проверьте, хорошо ли установилась деталь.

Примечание!
Во время установки не ошибитесь со стороной, иначе сальник даст течь. У сальника есть передняя с пружинкой, указанной буквой Б, и задняя. Передний он должен заправляться внутрь, а задняя направлена наружу.

2. После проделанной работы, оденьте шкивы на места, шпонки, ремень ГРМ тоже поставьте.  Отрегулируйте натяжение ремня с помощью натяжного ролика и заводите автомобиль. Первым делом обратите внимание на место, где вы ставили сальник – не должно быть протечек. Добавьте масла в автомобильный двигатель до отметки MAX, поездите некоторое время, оцените не уходит ли масло довольно быстро. Нет? Значит сальник установлен верно и через него ничего не подтекает.

Примечание!
Если после замены сальника течь не прекратится, то либо он был неверно установлен, либо проблема в системе смазки, т.к. в ней большее давление.

Дополнительный видеоролик

Мы прикрепили видеоматериал по теме сегодняшней публикации, рекомендуем ознакомиться:

vaz-russia.com

Замена сальника коленвала на ВАЗ-2114 8 клапанов: фото и видео

Любой автомобиль – это технически сложное устройство, в котором присутствует большое количество различных узлов и деталей. Соответственно каждая из них имеет свой срок службы, по окончании которого его необходимо заменить.

На видео ниже показан процесс замены сальник коленвала на ВАЗ-2114:

Сальник коленвала

Сегодня мы подробнее поговорим о сальнике коленчатого вала, запчасти, которая предназначена для уплотнения (герметизации – прим.) соединений в этой подвижной части двигателя, а также предотвращения протекания моторного масла. Ниже, мы подробно расскажем, как заменить этот элемент в возможно короткие сроки.

Признаки выхода из строя сальника коленвала

Самым первым и основным признаком выхода из строя сальника коленвала считается потеря его герметичности.

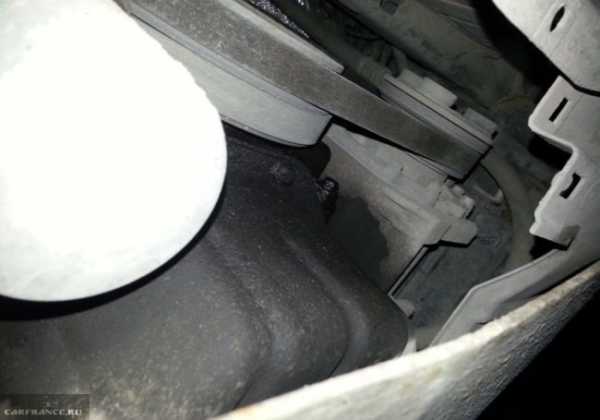

Течь масла из-за прохудившегося сальника коленвала

И если в случае с сальниками на других элементах двигателя выглядит не всё так страшно, то при наличии неисправности на коленчатом валу, масло из системы может вытекать литрами на 1000 километров пробега.

Основные причины износа

  • Износ по естественным причинам, ввиду истечения срока эксплуатации.
  • Заранее не правильная установка сальника, может послужить причиной возникновения трещин на её поверхности.
  • Повреждения механического типа.
  • Материал не оригинальный, сделан с нарушением производственных технологий.

Обратите внимание, что при увеличении расхода масла, ввиду протечек сальника коленвала, непременно под машиной будут наблюдаться следы масла, они хорошо заметны и не оставят никакого владельца без внимания.

Также подумать о наличии протечек сальника будет небольшая пробуксовка сцепления. Этот эффект может наблюдаться ввиду попадания масла на диск и корзину сцепления расположенная около КПП.

Где расположен?

Сальники коленвала расположены по двум сторонам коленчатого вала в тех местах, где он соединяется с другими узлами мотора.

  • Первый, он же передний расположен прямо за шкивом, около манжеты масляного насоса.
  • Второй, он же задний будет доступен только тогда, когда будет демонтирована КПП, маховик и сцепление.

Пошаговый процесс демонтажа переднего сальника

  1. Перед началом работ необходимо подготовить комплект инструментов, гаечных ключей.
  2. Убедиться в том, что автомобиль установлен на ровной поверхности, а под колёса установлены противооткатные упоры.
  3. Первым делом открываем капот и демонтируем защиту ремня ГРМ.

    Проводим снятие кожуха ГРМ

  4. Далее выставляем метки на валах и приступаем к демонтажу ремня ГРМ.

    Совмещаем по меткам как на рисунке

    Тут тоже совмещаем

  5. Ослабляем болты крепления, оттягиваем натяжной ролик и снимаем ремень со своего места фиксации. Когда будете одевать обратно, помните, что необходимо натянуть ремень ГРМ с определённым усилием.

    Демонтируем ремень ГРМ

  6. Далее, переходим под автомобиль и снимаем защиту картера двигателя.
  7. Затем, для того, чтобы был открыт доступ к шкиву коленчатого вала, демонтируем переднее колесо с соответствующей стороны.
  8. Сейчас, когда доступ открыт, можно легко снять ремень, а затем и шкив генератора.
  9. Используя специальный съёмник, или воспользовавшись двумя отвёртками с плоским жалом, снимаем шкив коленчатого вала, не забыв демонтировать вместе с ним шпонку.

    Проводить эту работу следует очень аккуратно.

  10. Далее подготовив ёмкость, сливаем моторное масло.
  11. Откручиваем масляный насос, в котором расположен сальник.
  12. Для того, чтобы он лучше сошёл со своего места, можно воспользоваться отвёрткой.

    Старый сальник уберите в сторону.

  13. На этом, работы по демонтажу сальника можно считать оконченными.

Пошаговый процесс монтажа

  1. При установке новой запчасти, предварительно смазываем её маслом и используя старое кольцо или трубу такого же диаметра запрессовываем её на место.

    Для фиксации подойдёт торцевая головка.

  2. Когда оно установлено и зафиксировано, производим сборку строго в обратной последовательности.

Пошаговый процесс демонтажа заднего сальника

Если при производстве работ по замене переднего сальника особого опыта не требуется, то для работы с задним, может потребоваться помощник и наиболее тщательное изучение технической составляющей автомобиля.

  1. При проведении подобных работ необходимо проделать все вышеописанные пункты с 1-12.
  2. Далее необходимо перейти к работе по демонтажу коробки переключения передач и сцепления.
  3. Когда сцепление демонтировано, откручиваем четыре болта, которые фиксируют маховик, а затем демонтируем его.
  4. Затем, когда доступ к сальнику открыт, можно демонтировать корпус, в котором он расположен, либо проводить замену непосредственно в нём.
  5. Извлекаем уплотнительное кольцо с места её фиксации.

Установку новой детали и всю сборку производим в обратной последовательности.

По окончании сборки, заведите мотор и обратите внимание на наличие подтёков масла, на местах их установки.

Обратите внимание!

Когда вы будете покупать новые сальники, независимо от их предназначения, позаботьтесь о том, чтобы они подходили к типу моторного масла залитого в систему. Потому как манжеты для минерального и синтетического масла изготавливаются из разных материалов.

carfrance.ru

Замена переднего и заднего сальника коленвала на ВАЗ 2114 (8 клапанов) своими руками

Содержание:

  1. Замена переднего сальника коленвала
  2. Замена заднего сальника коленвала

Сальник коленчатого вала — далеко не самая надежная делать в конструкции любого автомобиля. Потому его замена на 8 клапанной ВАЗ 2114 проводится достаточно часто.

Схема привода распредвала

При этом процедура отличается в зависимости от того, о каком именно сальнике идет речь — переднем или заднем. О каждом из них расскажем отдельно.

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

  • Торцевая головка на 10 миллиметров;
  • Гаечный ключ на 10 миллиметров;
  • Оправка;
  • Отвертка.

Поддеваем отверткой

Работа по замене выполняется в следующей последовательности.

  1. Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.
  2. Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
  3. Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
  4. Возвращается на место масляный насос.

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Есть и визуальный метод определения. Для этого возьмите любую емкость, налейте туда немного воды или просто используйте лужу возле вашего гаража. Капнув в воду масло, подтекающее на дисках сцепления, следите за его поведение. Если масло растечется и превратится в радужную пленку — это масло из коробки передач. А если масло останется в воде в виде зерновидной капли, речь идет о моторной смазывающей жидкости.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

  1. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
  2. Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
  3. Далее снимается задний щиток картера сцепления с направляющих втулок.
  4. Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
  5. Так вы сумеете снять держатель.
  6. Сальник выпрессовывается из своего держателя.
  7. Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
  8. Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
  9. Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
  10. Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
  11. Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
  12. Аналогичной обработке подвергается фланец коленвала.
  13. Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
  14. Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
  15. Закрутите обратно болты держателя.
  16. Заверните назад крепежные болты картера мотора.
  17. Поставьте задний щиток картера сцепления обратно на направляющие втулки.
  18. Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

 Загрузка …

luxvaz.ru

Замена сальника распредвала на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Сальники – без них не в одном автомобиле с бензиновым двигателем не обойтись, потому что они являются одной из главных защит благодаря которой в двигатель не попадет грязь и из него не течёт масло, охлаждающая жидкость и т.д., сальники применяются в очень многих узлах автомобиля, вот к примеру они в рулевом редукторе есть, на обоих концах коленчатого вала тоже стоят и на распределительном валу так же присутствуют, за счёт них масло не вытекает когда двигатель работает и при когда он остановлен, а так же различного рода грязь во внутрь двигателя не пробирается и двигатель остаётся защищён от этого, но со временем любые сальники портятся и начинается ряд проблем, одна из которых, это повышенный расход масла или охлаждающей жидкости в автомобиле.

Примечание!
Для того чтобы произвести замену этого сальника, придётся взять с собой: Отвёртку, ещё накидные головки, а так же вороток к ним, ну и набор из гаечных ключей ко всему этому пригодиться!

Краткое содержание:

Где находится сальник распредвала?
Для того чтобы его разглядеть, во-первых крышку механизма ГРМ снять придётся (Снимается она легко, более подробно расскажем чуть позже) и шкив распредвала так же, но в принципе шкив можно и не снимать, но в этом случае сальник тяжело увидеть будет (При замене сальника, шкив обязательно подлежит замене), поэтому на фото которое мы привели ниже данный шкив уже снят, а сам сальник указан для наглядности красной стрелкой.

Примечание!
Вообще время от времени эту крышку рекомендуется снимать и смотреть на состояние ремня ГРМ во-первых, так же на состояние сальника можно обратить своё внимание (Правда на состояние сальника вы особо не сможете посмотреть, потому что там шкив мешает, но всё же увидеть есть ли течь масла через сальник или же нет у вас не составит никакого труда, поэтому эту крышку по чаще снимайте и обращайте своё внимание не загрязнён ли в масле механизм ГРМ, если загрязнён, то в таком случае меняйте сальник)!

Когда нужно менять сальник распредвала?
Если вы начали замечать подтёки масла через крышку (Хотя это вряд ли, но всё же если через сальник много масло будет вытекать, то оно на асфальт капать будет, поэтому под автомобиль тоже время от времени заглядывайте, но всё же пока вы крышку не снимите никаких толком подтёков и не увидите), а так же если заметили большой расход масла по сравнению с тем что было раньше, тогда необходимо проверить состояние всех сальников (Но мы все сальники не рассматриваем, а рассматриваем только лишь один) и если через этот сальник распредвала вы увидите что протекает масло и вытекает наружу, то в таком случае он нуждается в немедленной замене.

Как заменить сальник распредвала на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам, как проделать оба этих действия, читайте в статье: «Установка фаз газораспределения по меткам», в ней мы всё подробно разъяснили и описали.

2) Теперь снимите ремень Газо-Распределительного Механизма с натяжного ролика и со шкива, опять же как это сделать мы подробно описали в другой статье которая находиться на нашем сайте, а называется она: «Замена натяжного ролика на ВАЗ», пункт 2 в ней изучите.

3) Далее переходим к снятию шкива распределительного вала, сразу вас предупредим, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит (см. фото 1, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала (см. фото 2), как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно (см. фото 3, шпонка указана стрелкой), ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё (см. фото 4).

Примечание!
Когда сальник будет снят, осмотрите его всего, рабочая кромка которая указана буквой А должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника которая указана буквой Б должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается (Она ещё буквой А указана) смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!

Установка:
Новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, см. фото 1 в этом случае) и накидной головкой подходящего диаметра или же подходящей оправкой (Ими нужно будет до упора во внутрь загнать сальник, более подробно смотрите на фото 2).

Примечание!
Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение (О том как отрегулировать натяжение ремня, читайте в статье: «Замена ремня ГРМ на автомобиле»)!

Дополнительный видео-ролик:
Увидеть подробно и наглядно процесс замены сальника распределительного вала, вы можете в видео-ролике который мы закрепили чуть ниже:

vaz-russia.com

Инструкция как поменять сальник коленвала на ВАЗ 2114: фото и видео

Автомобиль ВАЗ – сложное устройство, комплектующие которого имеют разный срок службы. Сальники коленчатого вала можно заменить в домашних условиях. В статье описан процесс, как поменять сальник коленвала на ВАЗ 2114 – видео с поэтапной инструкцией по замене.

Содержание

[ Раскрыть]

[ Скрыть]

Где находится?

Для того чтобы смазка не попадала на комплектующие за пределами поддона картера, на выходных отверстиях, через которые коленчатый вал соединяется с другими узлами двигателя, стоят сальник. Один из них передний, другой задний. Их назначение – обеспечение герметичности корпуса.

Уплотнительные манжеты коленчатого вала

Передний находится за шкивом коленвала на масляном насосе. Для замены заднего необходимо демонтировать коробку передач, сцепление и маховик, затем уже будет доступен задний манжет. На видео, размещенном в конце статьи, можно увидеть это наглядно

Причины и признаки неисправности

Считается, что плановая замена уплотнительных колец коленчатого вала на ВАЗ 2114 с должна выполняться через три года. Но менять можно раньше, если появилась течь масла, например, после перегрева двигателя.

Причины разрушения сальников:

  • естественный износ в течение эксплуатации;
  • неправильная установка может стать причиной появление трещин на поверхности кольца;
  • механические повреждения;
  • некачественный расходный материал – подделка.

Если увеличился расход масла, за счет того, что оно выходит наружу и при этом на передней части мотора наблюдаются следы масла, то нужно менять передний манжет коленчатого вала. Необходимость замены заднего можно определить по пробуксовке сцепления, причиной которого является попадание масла на корзину и выжимной диск сцепления.

Пошаговая инструкция по замене для 8 клапанного авто

Замена переднего сальника коленвала на ВАЗ 2114 8 клапанов состоит из следующих шагов:

  1. В первую очередь следует приготовить инструменты.

    Приготовленные инструменты для работы

  2. Сначала нужно демонтировать защиту картера и защитную крышку ремня ГРМ.
  3. Далее следует выставить метки на валах.
  4. Затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма.
  5. Для доступа к шкиву коленвала нужно снять переднее колесо.
  6. Теперь следует снять шкив и ремень генератора.
  7. С помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой.
  8. Сливаем моторное масло.
  9. Далее следует открутить маслонасос, в котором расположен сальник.

    Снимаем масляный насос с манжетом

  10. Отверткой извлекается манжет.
  11. Новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом.
  12. Далее производим обратную сборку.

На видео показывается по шагам, как менять задний манжет на ВАЗе.

Для снятия заднего манжета коленчатого вала необходим опыт ремонтных работ, лучше это делать с помощником. Этапы его замены следующие:

  1. Сначала нужно отсоединить двигатель от коробки передач.
  2. Далее демонтировать сцепление.
  3. Затем, открутив 4 болта, снять маховик.
  4. Чтобы поменять сальник, можно снять корпус, в котором она находится, или менять непосредственно в нем.
  5. Затем извлечь старое уплотнительное кольцо.

    Вынимаем уплотнительное кольцо из держателя

  6. Вставляем манжет с помощью подходящей по размерам запрессовки.
  7. Далее осуществляем сборку в обратном порядке.

Покупая сальники, следует учитывать, какая смазка используется. Для синтетического и минерального масла применяются манжеты из разных материалов. После выполнения процедуры следует завести двигатель ВАЗ 2124 и проверить состояние уплотнительных колец, чтобы не было нигде течи масла.

 Загрузка …

Видео «Замена заднего манжета коленчатого вала»

В этом видео демонстрируется пошаговая замена заднего уплотнительного кольца коленвала.

avtozam.com

Отправить ответ

avatar
  Подписаться
Уведомление о
