Карбюратор на ваз 21053 – устройство и ремонт

Карбюратор является важнейшим узлом автомобиля, роль которого сложно переоценить. От его правильной установки и настройки зависят такие параметры как потребление количества топлива и динамика автомобиля. С улучшением конструкции и состояния карбюратора показатели динамики будут возрастать. Ведь узел отвечает за правильное наполнение и распределение горючей жидкости по цилиндрам.

Низко производительные карбюраторы, которые предназначены для малолитражных моторов, будут занижать мощность агрегата объемом более 1.5 литра, что будет мешать разгону, так же как и высокопроизводительный агрегат будет заливать двигатель с маленьким рабочим объемом. Важно, что даже при правильно подобранном узле, автомобиль не будет полноценно работать, если не произведена корректная настройка.

Типы применяемых карбюраторов

Для классических автомобилей ВАЗ разработано всего три типа карбюраторов:

Вебер

Солекс

Озон

Все эти модели узлов успешно используются на классических автомобилях отечественного производства. В виде исключения выступает модель карбюратора именуемая Вебер. История данного устройства берет корни из Италии. Создателем его был Эдуард Вебер – который улучшил динамику автомобилей и позволил тратить меньше топлива. А так как автомобили Российского производства начинают свою историю из той же страны, то данный карбюратор полноценно работает с ними.

Второй применяемый карбюратор называется ОЗОН. При разработке этого устройства пред конструкторами стояла цель – уменьшить расход топлива что, в конце концов, у них получилось. Данный карбюратор и сегодня встречается на классических автомобилях и выдает неплохие показатели экономичности и динамики. Но ввиду низкой надежности узла и частых выходов из строя, его все чаще заменяют на более удачные модификации.

Третий вид карбюратора и самый популярный – это Солекс пятой модификации 21053 1107010 20. Родоначальником изделия стала французская компания давно прекратившая свое существование, но внесшая непомерный вклад в мировое автомобилестроение. Сегодня, по лицензии производителя данный карбюратор выпускает Димитровский Автоагрегатный Завод (ДААЗ). Основным отличием Солекса и Озона является то, что первый не выходит из строя. При этом у Солекса возможно изменить рабочие характеристики путем его калибровки. Модель максимально налажена с завода и от пользователя требуется только правильный монтаж.

Устройство карбюратора Солекс 21053

Эта модель карбюратора имеет простую конструкцию. В верхней части узла расположены сквозные камеры. Основной задачей которых является обеспечение подачи воздуха для образования воздушно-топливной смеси. Горючее поступает через набор жиклеров и в диффузорах смешивается с поступаемым кислородом. Образование горючей смеси производится в диффузорах расположенных в центре воздушных камер, посредством создания разряженной среды. В жиклеры бензин проходит из поплавковой камеры через канал, регулируемый запорной иглой.

Карбюратор 21053-1107010 со стороны привода дроссельных заслонок: 1 — рычаг управления дроссельными заслонками; 2— штифт рычага блокировки второй камеры: 3— регулировочный винт приоткрывания дроссельной заслонки первой камеры. 4 — винт крепления тяги привода воздушной заслонки. 5 —рычаг управления воздушной заслонкой, 6 — рычаг воздушной заслонки; 7— возвратная пружина воз-душной заслонки; 8 — шток диафрагмы пускового устройства. 9 — электромагнитный запорный клапан; 10 — патрубок подачи топлива, 11 — кронштейн крепления оболочки тяги привода воздушной заслонки; 12 — регулировочный винт дроссельной заслонки второй камеры; 13— рычаг дроссельной заслонки второй камеры; 14 — рычаг привода дроссельной заслонки второй камеры; 15 — возвратная пружина дроссельной заслонки первой камеры.

В корпусе карбюратора находятся окончания воздушных камер и дроссельные заслонки которые регулируют воздушный поток, проходящий через первичную и вторичную камеры. Работают заслонки одна за другой. В начале открывается первичная камера, а при нагрузках открывается вторичная.

Теперь, ознакомившись с устройством карбюратора, можно произвести замену стандартного агрегата на Солекс. Стандартный карбюратор на классике – это Озон, который выпускался на основе ДААЗ. Основными параметрами, которые становятся причиной его замены на другой, более современный, является низкая надежность и экономичность.

Снятие и установка карбюратора 21053 на автомобиль ВАЗ

Последовательность монтажа карбюратора Солекс 21053 на мотор классического, задне приводного автомобиля ВАЗ производится идентично установке других типов устройств.

Снятие карбюратора

В начале всего процесса стоит предостеречь попадание инородных частиц в систему подачи топлива. Перед заменой узла моторный отсек тщательно отмывается и удаляется вся грязь с двигателя. Добиваться идеальной чистоты не нужно. Достаточно удалить загрязнения в районе размещения карбюратора.

После очистки мотора нужно отсоединить все тяги и шланги от старого карбюратора. Особое внимание следует уделить топливным шлангам и системе подогрева. Затем отсоединяется трос дроссельной заслонки. После отключения всех тросов и магистралей можно окончательно демонтировать старый узел. После демонтажа нужно отчистить место, на котором стоял Озон и подготовить площадку под новый карбюратор. Все возможные неровности или трещины, обнаруженные на площадке следует заделать герметиком. Следующим этапом создается теплоизоляционный слой для нового карбюратора. Для этого используются прокладки разной толщины, а поверх изоляционного слоя устанавливается карбюратор.

Когда карбюратор установлен на мотор, нужно присоединить все тяги и магистрали. Делать это нужно строго по инструкции. Сначала подводятся все трубопроводы. Затем регулируется длинна троса дроссельной заслонки, и крышка карбюратора закрывается.

Важно! При монтаже используются только новые прокладки. Использование старых не рекомендуется.

Далее к тройнику агрегата подводится соединение с системой охлаждения. Электромагнитный клапан подключается к реле света. Затем устанавливается корпус воздушного фильтра и фильтрующий элемент. После установки карбюратор будет служить долго и надежно при условии его своевременной чистки и настройки.

Как разобрать карбюратор

Настройка карбюратора

Все модификации карбюратора Солекс имеют общие критерии настройки. Данная модель с номером 21053 110701020 предназначена для продольных моторов рабочим объемом 1,5 литра. Как правило, этот тип устройства не требует дополнительной настройки и часто достаточно его грамотно смонтировать. Но бывают такие случаи, когда просто необходимо «поколдовать» с настройками для достижения оптимальных показателей динамики и экономичности. Об этом далее.

Изначально стоит знать, что все манипуляции с карбюратором производятся только на прогретом двигателе. Настройка начинается с выставления уровня топлива в поплавковой камере.

Настройка поплавковой камеры

Настройка уровня поплавковой камеры нужна для регулировки подачи бензина, который подается в систему через канал перекрываемый запорной иглой. Игла в свою очередь имеет конусообразную форму, что позволяет более точно дозировать зазор в топливном канале. Для настройки производитель рекомендует использовать специальный шаблон. Но ввиду разных моделей установленных бензонасосов, на практике шаблон не работает, как задумано. Для настройки нужно запустить мотор и дать ему прогреться в течение 5 – 10 минут.

Примечательно, что любой карбюратор Солекс обеспечивает запуск мотора даже при сильно сбитых настройках и убитых жиклерах. После прогрева мотор глушится и отсоединяется топливопровод. Если этого не сделать, то показания могут иметь сильную погрешность. Далее нужно выкрутить пять крепежных винтов, и отсоединить магистраль подсоса. Затем убирается крышка поплавковой камеры. Делать это нужно строго вертикально и аккуратно, так как есть риск повредить поплавки. Посредством штангенциркуля замеряется зазор между уровнем топлива и посадочным фланцем крышки камеры.

Как правило, при неправильном уровне, расстояние в разных камерах будет отличаться. Исправить проблему можно путем подгибания поплавков и сливом лишнего бензина. Добиваться следует показателя 23-25 см для обеих камер. Затем агрегат собирается обратно и проверяется работа мотора. Если из камер капает бензин – количество горючего нужно уменьшить. Если двигатель работает не равномерно – топливо добавляется. Обычно не имея опыта, потребуется 4 – 5 попыток до достижения оптимального результата.

Настройка холостого хода

Закончив с настройками уровня топлива можно приступать к регулировке холостого хода. На динамических характеристиках автомобиля это не отразится, но поможет сэкономить горючее. Последовательность действий такова:

  1. Найти болт регулировки качества смеси в отверстии подошвы агрегата и полностью его закрутить. Делать это нужно аккуратно, так как есть риск повреждения латунной резьбы. И затем нужно выкрутить винт регулировки на пять оборотов.
  2. Завести мотор, и полностью убрать подсос доведя обороты мотора до уровня 600 – 1100 об/мин.
  3. Поворачивая винт качества до нарушения стабильности работы силового агрегата. По наступлении этого момента завинчивая данный винт нужно добиться стабильной работы мотора.
  4. Болтом количества оборотов нужно довести их до уровня 850-920 об/мин. Затем выровнять работу винтом качества.

Как правило, с первого раза добиться успеха получается не всегда. Поэтому все описанные действия нужно повторять до образования устойчивой работы мотора на холостых оборотах при минимальном уровне качества смеси.

Если остались вопросы по регулировке холостого хода, рекомендую посмотреть это видео:

Замена жиклеров

Иногда возникают особые моменты, при которых требуется заменить топливные или воздушные жиклеры. Для проведения данной процедуры нужно тщательно ознакомиться с тем, что такое жиклеры и для чего они нужны. Жиклеры, в зависимости от своего назначения отвечают за подачу воздуха или топлива в камеру сгорания двигателя. Каждый карбюратор, рассчитанный на определенный мотор. Комплектуется жиклерами со своей маркировкой. Для корректной работы потребуется подбирать именно ту маркировку, какая применима именно в этом случае.

Тарировочные данные карбюратора 21053-11071010
Параметры Первая камера Вторая камера
Диаметр смесительной камеры, мм 32 32
Диаметр диффузора, мм 23 24
Главная дозирующая система:

маркировка топливного жиклера



100±2,5



115±2,5

маркировка воздушного жиклера 150±10 135+10
тип эмульсионной трубки ZD ZC
Система холостого хода и переходная система первой каме­ры:
маркировка топливного жиклера 40±5 -0
маркировка воздушного жиклера 140
Переходная система второй камеры:

маркировка топливного жиклера

50
маркировка воздушного жиклера 150
Маркировка топливного жиклера экономайзера мощностных режимов: 40
Ускорительный насос:
маркировка распылителя 45



40

подача топлива за 10 циклов, см³.

14±15%

маркировка кулачка №4
Пусковые зазоры:
воздушной заслонки (зазор В), мм 3,0
дроссельной заслонки (зазор С) мм 1,1
Диаметр отверстия для вакуумного корректора 1,2

Диаметр отверстия игольчатого клапана, мм

1,80

Диаметр отверстия вентиляции картера двигателя, мм 1,5

Ведь узел, рассчитанный на объем двигателя 1.5л не будет адекватно работать на объеме 1.3л (его будет заливать). Тем более что не все модификации Солекса подходят к ВАЗ — овским двигателям. Все должно устанавливаться сугубо индивидуально. Таким образом, при замене жиклеров, нужно изучить информацию касательно их пропускных сечений и маркировок. Так же какая модель карбюратора рассчитана именно под этот мотор. И менять сам агрегат не нужно, достаточно будет только подобрать правильную татировку.

Чистка и мойка карбюратора Ваз 21053

Чистка устройства выполняется при необходимости или при плановом обслуживании автомобиля (примерно 1 раз в год).

Для правильной чистки нужно сделать следующее:

  1. Демонтировать карбюратор. При этом обеспечить чистоту и не допустить попадание инородных частиц во впускной коллектор (после демонтажа, горловину можно закрыть ветошью).
  2. Тщательно очистить наружную поверхность карбюратора от загрязнений (обычно используется старая зубная щетка и бензин).
  3. Разобрать поплавковую камеру и так же промыть ее чистым бензином. По возможности нужно не нарушить настройку поплавков, так как его придется настраивать заново.
  4. Далее разбирается вакуумный ускоритель и снимается сетчатый фильтр.
  5. Полностью демонтируются и отдельно промываются все жиклеры. Важно! Жиклеры стоит прочищать при помощи жесткой лески или щепы мягкого дерева. Так как данные компоненты выполнены из мягкого металла, их очень легко повредить проволокой или металлической иглой.
  6. Когда карбюратор полностью разобран, можно выполнить полную продувку всех топливных и воздушных каналов. Это делается при помощи компрессора с тонкой насадкой.

Промывку агрегата можно выполнять как бензином, так и специальными средствами для очистки карбюраторов. А если нет возможности использовать компрессор, его можно заменить обычным хорошим насосом. После полной очистки, производится обратная сборка и монтаж карбюратора на место. Главное правильно собрать все компоненты воедино (появление «лишних» деталей недопустимо). Так же при переборке узла, нужно заменить и фильтрующий элемент воздушного фильтра. Важно! Все не металлические компоненты должны быть демонтированы и промыты отдельно. Так как жидкости для мойки карбюраторов могут их повредить. Все эти действия направлены, на сохранение нормальной работоспособности системы и пренебрегать ими не стоит.

prokarbyrator.ru

Регулировка карбюратора своими руками ваз 21053


Manual.CountryAuto.ru :: ВАЗ :: 2107 :: Регулировка карбюратора 21053-1107010

3.14.13. Регулировка карбюратора 21053-1107010

Рис. 3–106. Установка уровня топлива в поплавковой камере карбюратора 21053- 1107010: 1 — поплавок; 2 — крышка карбюратора; 3 — прокладка; 4 — калибр; 5 — игольчатый клапан

Установка уровня топлива в поплавковой камере. Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства (рис. 3–106).

Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм. При необходимости регулируют подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

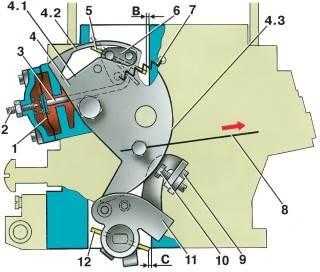

Рис. 3–103. Пусковое устройство карбюратора 21053-1107010: 1 —диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 —нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 —верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры

Регулировка пускового устройства. При повороте рычага 4 (см. рис. 3–103) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.

Регулировка  холостого хода двигателя

Рис. 3–107. Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

Регулировка холостого хода осуществляется регулировочным винтом 2 (рис. 3–107) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать пластмассовую заглушку 4.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95°С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин-1.

Регулировочным винтом 2 качества (состава) смеси добейтесь концентрации окиси углерода (СО) в отработавших газах в пределах 0,5–1,2 %, приведенной к 20°С и 760 мм рт. ст., при данном положении винта 1.

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин-1.

При необходимости регулировочным винтом 2 восстановите концентрацию СО до 0,5–1,2 %.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть. В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала двигателя в пределах 750– 800 мин-1.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

manual.countryauto.ru

Настройка карбюратора ваз 2105 | Лада Мастер

В 1980 году автомобильный завод в Тольятти выпустил новую модификацию фиатовского бестселлера середины 60-х, ВАЗ 2105. От своих предшественников модель отличалась более современным внешним видом, передними прямоугольными блок-фарами, характерной угловатой внешностью, новыми колесными дисками, не рассчитанными на установку хитовых колесных колпаков, а также более комфортабельным салоном и просторным багажником. Автомобиль имел и технические нововведения, одной из которых посвящен наш сегодняшний рассказ — карбюраторам ВАЗ 2105 Озон.

Содержание:

  1. Особенности конструкции двигателя ВАЗ 2105
  2. Регулировка дроссельной заслонки и уровня топлива в поплавковой камере
  3. Поплавковая камера и поплавок карбюратора 2105 Озон
  4. Регулировка холостого хода ВАЗ 2105

Особенности конструкции двигателя ВАЗ 2105

Конструктивно автомобиль ВАЗ 2105 практически не отличался от других моделей завода, за исключением некоторых изменений в двигателе. Была заменена шумная цепь привода распределительного вала. Вместо нее установили зубчатый ремень. В связи с этим, правда, не сразу, в поршнях стали делать углубления, которые предотвращали загибы клапанов и разрушение днища поршня в случае обрыва приводного ремня. Был также доработан итальянский карбюратор 2105 1107010. Единственное, чем они отличались от шестерочных, на них был установлен микропереключатель экономайзера. Пять лет карбюратор не трогали, а с 1985 года внесли еще несколько изменений.

Это был новый и прогрессивный карбюратор марки Solex, который назывался 21051 1107010. Тем не менее, процесс регулировки и настройка карбюратора ВАЗ 2105 оставались простыми и понятными каждому автолюбителю. Некоторые основные моменты, связанные с настройкой, мы сегодня и рассмотрим.

Регулировка дроссельной заслонки и уровня топлива в поплавковой камере

Первая и самая простая, но важная регулировка карбюратора заключается в контроле положения дроссельной заслонки. Ее положение напрямую влияет на работу системы холостого хода, и вот почему. Дроссельная заслонка карбюратора 2105 перекрывает диффузор не полностью, а с зазором в 0,5 миллиметра. Это сделано для того, чтобы система холостого хода работала стабильно и автономно, а переход двигателя с режима холостого хода к режиму малых оборотов происходил без провалов. Заслонка регулируется винтом, который расположен со стороны регулировочных винтов системы холостого хода. при помощи этого винта ход заслонки ограничивается и она не может полностью перекрыть диффузор, давая системе холостого хода необходимый для работы воздух.

Не менее важным моментом в регулировке карбюратора ВАЗ 2105 является регулировка уровня топлива в поплавковой камере. Уровень топлива в камере влияет на обогащаемость смеси бензином и должен всегда оставаться стабильным, при любом потреблении топлива, на любых оборотах и при любых нагрузках. Слишком маленький уровень в камере приводит к работе мотора на обедненной горючей смеси, как результат, двигатель не может развить полную мощность. При этом слышны хлопки в фильтр, возможны детонационные процессы, а также нередко бывает перерасход топлива.

Поплавковая камера и поплавок карбюратора 2105 Озон

motorsmarine.ru

Регулировка карбюратора 21053-1107010 ВАЗ — 2107


3.14.13. Регулировка карбюратора 21053-1107010


Рис. 3–106. Установка уровня топлива в поплавковой камере карбюратора 21053- 1107010: 1 — поплавок; 2 — крышка карбюратора; 3 — прокладка; 4 — калибр; 5 — игольчатый клапан


Установка уровня топлива в поплавковой камере. Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства (рис. 3–106).

Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм. При необходимости регулируют подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.


Рис. 3–103. Пусковое устройство карбюратора 21053-1107010: 1 —диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 —нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 —верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры


Регулировка пускового устройства. При повороте рычага 4 (см. рис. 3–103) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.

Регулировка  холостого хода двигателя


Рис. 3–107. Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта


Регулировка холостого хода осуществляется регулировочным винтом 2 (рис. 3–107) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать пластмассовую заглушку 4.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95°С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин-1.

Регулировочным винтом 2 качества (состава) смеси добейтесь концентрации окиси углерода (СО) в отработавших газах в пределах 0,5–1,2 %, приведенной к 20°С и 760 мм рт. ст., при данном положении винта 1.

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин-1.

При необходимости регулировочным винтом 2 восстановите концентрацию СО до 0,5–1,2 %.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть. В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала двигателя в пределах 750– 800 мин-1.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

manual.countryauto.ru

Карбюратор 21053-1107010-20 на ВАЗ 21063.

Доброго времени суток, уважаемый читатель!

Родной карбюратор стал совсем плох, перебирать и чистить небыло желания. Решил поставить что-нибудь по современнее. Выбор пал на 21053-1107010-20 Солекс. Купил его в гипермаркете «Страна Запчастей» на ул. Кетчерская д. 2-А.

Проверил код на сайте — карбюратор — оригинал.





Так же для установки нам понадобятся:

— Тросик подсоса 2108, т.к. классический короткий.
— Комплект тяг и переходников для привода газа (Нива).
— Обратный клапан; тройник; шланги.
— Толстая термоизолиующая прокладка и тонкие под фланец карба + возможно шпильки.

— Шланги для системы подогрева карбюратора, подойдут с 2108, можно и топливный.

Снимаем старый карбюратор, ставим новый тросик, тяги, шпильки, прокладки.

Ставим сначала нижнюю часть, для удобства подсоединения всех шлангов и тяг.

Далее ставим верхнюю часть, присоединяем обратку для топлива, тросик.

Подкачиваем бензин и можно пробовать заводить машину. У меня завелась с первого раза. Немного подрегулировал количество и качество, поставил воздушный фильтр и поехал тестировать. Машина не глохнет уже от 500-600 оборотов, подхватывает моментально, на педаль газа реагирует чётко.

По расходу отзыв будет не совсем объективный, двигатель у меня уже прожил свои лучшие годы + у меня объем 1,3 литра, а карб расчитан под 1,5-1,6, нужно подбирать жиклёры.

Покупкой доволен. Надеюсь, мой отзыв и мини обзор по установке будет Вам полезен. Желаю удачных приобретений 😉

C уважением, Виталий.



www.avtoall.ru

Замена карбюратора lada 21053 (ваз 21053)

Правильное название этого карбюратора ДААЗ 2105. Бывает нескольких типов: 2105-1107010-10 и 2105-1107010-20. В основном карбюратор Озон 2105-1107010-20 отличается от карбюратора Озон 2105-1107010-10 разницей диаметра основного топливного жиклера первичной камеры и дополнительного патрубка, соединяющегося с помощью шланга с вакуумным регулятором распределителя зажигания.

Тарировочные данные карбюратора

Основные дозирующие системы включают в себя диаметр смесительной камеры: размер первой камеры составляет 28 мм, а второй — 32 мм, диаметр узкой части большого диффузора с размером первой камеры 21 мм и второй — 25. Также сюда относится маркировка малого диффузора с соответствующим размером камер 3,5 и 4,5 мм, диаметр главного топливного жиклера ГДС с размерами камер 1,07 и 1,62 мм.

Насос ускорения имеет диаметральное значение отверстия распылителя 0,4 мм и производительность при 10 нажатиях равную 7 ± 1,75 см куб. Эконостаты имеют топливные жиклеры, диаметральное значение которых составляет 1,5 мм, воздушные жиклеры, имеющие диаметр 1,2 мм, и эмульсионные жиклеры диаметром в 1,5 мм. Характеристики пневмопривода второй камеры.

Карбюратор 2105-1107010 имеет выносной пневматический клапан, а 2105-1107010-20 — нет. К тому же у карбюраторов 2105-1107010 и 2105-1107010-20 есть штуцер отбора разрежения к вакуумному регулятору опережения зажигания. Карбюратор 21053 имеет немного иные параметры.

Эксплуатация и ремонт устройства

Карбюратор служит для образования горючей смеси посредством соединения впрыскиваемого топлива и воздуха, с целью обеспечить работу двигателя внутреннего сгорания. При этом следует соблюдать правильные пропорции, чтобы обеспечить нормальное сгорание. В случае несоблюдения пропорций образуется переобогощенная смесь вследствие избыточного количества топлива или недостатка воздуха, что приводит к поломкам.

К тому же нужно отрегулировать зазоры на газораспределительные механизмы и открыть воздушную заслонку. Отдельное внимание следует уделить правильности установки угла опережения зажигания. При регулировке карбюратора 2105, прежде всего, устанавливают вращающую частоту коленвала до 700-800.

Устанавливая на классику ВАЗ 21053 карбюратор, следует помнить,что, в отличие от ВАЗ 2105, 21053 20 имеет несколько бедную вторую камеру. Это объясняется тем, что первая обладает достаточно богатой регулировкой. Ее можно сделать беднее, если установить жиклеры 102-150, но тогда возникнет необходимость в обогащении второй камеры с помощью установки жиклеров 115-135.

Эффективность этого метода заключается в том, что, когда устанавливают компрессор, происходит увеличение заряда топливно-воздушной смеси. Смесь попадает в цилиндр благодаря увеличению подачи воздуха в топливную систему. Компрессор имеет не только плюсы, но и минусы, одним из которых является повышенный топливный расход.

Компрессор состоит из шкива, ведущей шестерни, ведомой шестерни ротора и внутренней масляной шестерни. Все работы по установке следует осуществлять на остывшем двигателе. После установки компрессор должен иметь минимальное сопротивление движению воздуха. Обычно для этого используют установочный кит-комплект, включающий все необходимые детали. Механический нагнетатель (компрессор) играет важную роль в процессе улучшения качеств автомобиля.

Источник

avtozam.ru

Карбюратор типа 21053-1107010 ВАЗ 2107 Семёрка



Рисунок 3–98. Вид карбюратора 21053-1107010 со стороны привода дроссельных заслонок: 1 — рычаг привода дроссельных заслонок; 2 — штифт рычага блокировки второй камеры; 3 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 4 — винт крепления тяги привода воздушной заслонки; 5 — рычаг управления воздушной заслонкой; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — шток диафрагмы пускового устройства; 9 — электромагнитный запорный клапан; 10 — патрубок подачи топлива; 11 — кронштейн крепления оболочки тяги привода воздушной заслонки; 12 — регулировочный винт второй камеры; 13 — рычаг дроссельной заслонки второй камеры; 14 — рычаг привода дроссельной заслонки второй камеры; 15 — возвратная пружина дроссельной заслонки первой камеры


На автомобилях ВАЗ-2107 с 1986 года выпуска могут устанавливаться карбюраторы модели 21053-1107010 (Рисунок 3–98). Карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, блокировку второй камеры.

Рисунок 3–99. Схема главных дозирующих систем карбюратора 21053-1107010: 1 — главные воздушные жиклеры с эмульсионными трубками; 2 — распылители первой и второй камер; 3 — топливный фильтр; 4 — игольчатый клапан; 5 — поплавок; 6 — дроссельная заслонка второй камеры; 7 — главные топливные жиклеры; 8 — дроссельная заслонка первой камеры


Рисунок 3–100. Схема системы холостого хода и переходных систем карбюратора 215053-1107010: 1 — электромагнитный запорный клапан; 2 — топливный жиклер холостого хода; 3 — воздушный жиклер холостого хода; 4 — топливный жиклер переходной системы второй камеры; 5 — воздушный жиклер переходной системы второй камеры; 6 — выходное отверстие переходной системы второй камеры; 7 — главные топливные жиклеры; 8 — щель переходной системы первой камеры; 9 — регулировочный винт качества смеси


Рисунок 3–101. Схема эконостата и экономайзера мощностных режимов карбюратора 21053-1107010: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный канал; 4 —главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера; 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры


Рисунок 3–102. Схема ускорительного насоса карбюратора 21053-1107010: 1 — распылители; 2 — шариковый клапан подачи топлива; 3 — диафрагма насоса; 4 — толкатель; 5 — рычаг привода; 6 — кулачок привода насоса; 7 — дроссельная заслонка первой камеры; 8 — обратный шариковый клапан; 9 — дроссельная заслонка второй камеры


Рисунок 3–103. Пусковое устройство карбюратора 21053-1107010: 1 —диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 —нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 —верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры

В карбюраторе имеются главные дозирующие системы (Рисунок 3–99) первой и второй камер, система холостого хода (Рисунок 3–100) первой камеры с переходной системой, переходная система второй камеры, экономайзер принудительного холостого хода, экономайзер мощностных режимов (Рисунок 3–101),  диафрагменный ускорительный насос (Рисунок 3–102), пусковое устройство (Рисунок 3–103).
Тарировочные данные карбюратора приведены в табл. 3–7.


Монтаж карбюратора
Снятие и установка карбюратора выполняется только на холодном двигателе. Рекомендуется избегать частого снятия карбюратора.

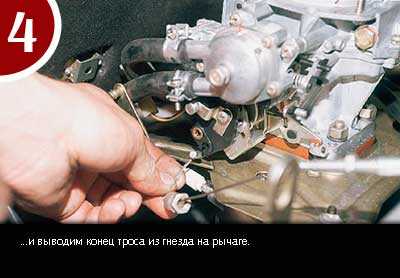

Снимите воздушный фильтр. Отсоедините от карбюратора тягу привода дроссельных заслонок, тягу и оболочку тяги привода воздушной заслонки и шланг подвода топлива. Выверните винт и снимите блок подогрева карбюратора.

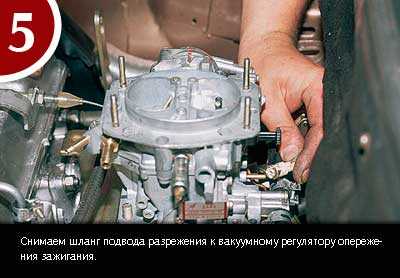

Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода.

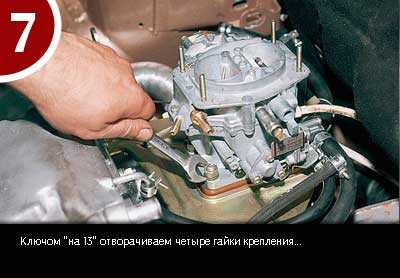

Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы.
Установку карбюратора выполняйте в обратном порядке. Момент затяжки гаек крепления карбюратора 12,8–15,7 Н·м (1,3–1,6 кгс·м).
Разборка и сборка  карбюратора

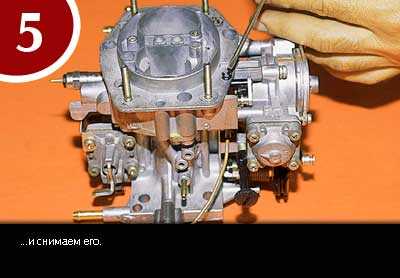

Выверните винты крепления крышки карбюратора и осторожно снимите ее, чтобы не повредить прокладку и поплавок.
Разберите крышку карбюратора:

Рисунок 3–104. Детали крышки карбюратора 21053-1107010: 1 — ось поплавка; 2 — игольчатый клапан; 3— поплавок; 4 — прокладка; 5 —диа- фрагма пускового устройства со штоком; 6 — пружина; 7 — регулировочный винт; 8 — крышка пускового устройства; 9 — топливный жиклер холостого хода; 10 — электромагнитный запорный клапан; 11 — пробка; 12 — крышка карбюратора; 13 — топливный фильтр; 14 — воздушная заслонка; 15 — патрубок подачи топлива; 16 — ось воздушной заслонки с рычагом; 17 — шарик фиксации рычага управления воздушной заслонкой; 18 — рычаг управления воздушной заслонкой; 19 — ось рычага; 20 — втулка крепления тяги привода воздушной заслонки


— оправкой осторожно вытолкните ось 1 (Рисунок 3–104) поплавка 3 из стоек и, не повреждая язычков поплавка, снимите его;
— снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, отверните патрубок 15 подачи топлива и выньте топливный фильтр 13;
— выверните корпус топливного жиклера  холостого хода с электромагнитным запорным клапаном 10 и выньте жиклер 9;
— выверните ось 19, снимите рычаг 18 управления воздушной заслонкой, отсоедините пружину рычага управления воздушной заслонкой. При необходимости выверните винты воздушной заслонки, выньте заслонку 14 и ось 16;
— разберите диафрагменное пусковое устройство, сняв крышку 8 пускового устройства в сборе с регулировочным винтом 7. Выньте пружину 6 и диафрагму 5 со штоком.

Рисунок 3–105. Детали корпуса карбюратора 21053-1107010: 1 — диафрагма ускорительного насоса; 2 — рычаг привода ускорительного насоса; 3 — крышка; 4 — кулачок привода ускорительного насоса; 5 — крышка экономайзера мощностных режимов; 6 — диафрагма экономайзера; 7 — топливный жиклер экономайзера; 8 — клапан экономайзера; 9 — обратный клапан ускорительного насоса; 10 — распылители ускорительного насоса с клапаном подачи топлива; 11 — распылители; 12 — главные воздушные жиклеры с эмульсионными трубками; 13 — главные топливные жиклеры; 14 — кронштейн крепления оболочки тяги привода воздушной заслонки; 15 — регулировочный винт второй камеры; 16 — стопор регулировочного винта; 17 — колпачок стопора; 18 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 — ось дроссельной заслонки первой камеры с рычагами привода; 20 — рычаг блокировки второй камеры; 21 — пружина рычага блокировки; 22 — ось дроссельной заслонки второй камеры с рычагом; 23 — дроссельная заслонка первой камеры; 24 — дроссельная заслонка второй камеры; 25 — заглушка регулировочного винта качества (состава) смеси; 26 — возвратная пружина рычага привода дроссельной заслонки второй камеры; 27 — регулировочный винт качества (состава) смеси холостого хода; 28 — корпус карбюратора; 29 — регулировочный винт количества смеси холостого хода; 30 — электрический провод конечного выключателя экономайзера принудительного холостого хода; 31 — блок подогрева карбюратора


Разберите корпус карбюратора (Рисунок 3–105), для чего выполните следующие операции:
— снимите крышку 3 ускорительного насоса с рычагом 2 и диафрагмой 1;
— выньте распылители 10 ускорительного насоса и распылители 11 первой и второй камер;
— отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 4 привода ускорительного насоса и шайбу;
— выверните регулировочный винт 29 количества смеси холостого хода;
— сломав пластмассовую заглушку 25, выверните регулировочный винт 27 качества (состава) смеси холостого хода;
— снимите крышку 5 экономайзера мощностных режимов, диафрагму 6 и пружину;
— выверните топливный жиклер 7 экономайзера мощностных режимов, главные воздушные жиклеры 12 с эмульсионными трубками и главные топливные жиклеры 13 главных дозирующих систем.
При необходимости выверните винты крепления дроссельной заслонки 23 первой камеры, снимите заслонку и выньте ось 19 в сборе с рычагами привода. Сняв стопорную шайбу и вывернув винты крепления, снимите дроссельную заслонку 24 второй камеры и выньте ось 22 заслонки.
Сборку карбюратора выполняйте в обратной последовательности. При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты  на специальном приспособлении, исключающем деформацию осей заслонок.


Двигатель
Монтаж двигателя
Разборка двигатель
Поломки двигателя
Сборка двигателя
Испытание двигателя

Блок цилиндров
Цилиндры

Поршни и шатуны
Как подобрать поршень к цилиндру
Зазор между поршнем и пальцем
Зазоры между кольцами и канавками
Зазоры между вкладышами и коленвалом
Масса поршней (Вес)
Сборка шатунно-поршневой группы
Как проверить запрессовку пальца
Параллельность осей кольца и головки шатуна

Коленвал и маховик
Коренные и шатунные шейки
Вкладыши коренных подшипников
Маховик
Осевой зазор коленвала

Головка цилиндров
Снятие и установка
Разборка и сборка
Сёдла клапанов
Клапаны
Маслосъёмные колпачки
Пружины
Герметичность головки цилиндров

Распределительный вал
Зазор между кулачками распредвала и рычагами
Натяжение цепи распредвала
Проверяем распредвал
Корпус подшипников распредвала
Натяжитель цепи
Цепь привода распредвала

Система охлаждения
Уровень и плотность жидкости
Ремень насоса
Насос охлаждающей жидкости
Термостат
Радиатор
Система смазки
Замена масла
Масляный насос
Промывка вентиляции картера

Воздушный фильтр
Топливный насос
Бензобак
Карбюратор 2107-1107010
Регулировка карбюратора
Монтаж карбюратора
Разбираем карбюратор
Состояние карбюратора
Сборка карбюратора
Регулировка и настройка карбюратора
Экономайзер
Карбюратор 21053-1107010
Регулировка карбюратора 21053-1107010

vazila-2107.ru

Ремонт ВАЗ 2107 (Жигули) : Карбюратор 21053-1107010

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
  3. Карбюратор 21053-1107010


Рис. 3–98. Вид карбюратора 21053-1107010 со стороны привода дроссельных заслонок: 1 — рычаг привода дроссельных заслонок; 2 — штифт рычага блокировки второй камеры; 3 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 4 — винт крепления тяги привода воздушной заслонки; 5 — рычаг управления воздушной заслонкой; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — шток диафрагмы пускового устройства; 9 — электромагнитный запорный клапан; 10 — патрубок подачи топлива; 11 — кронштейн крепления оболочки тяги привода воздушной заслонки; 12 — регулировочный винт второй камеры; 13 — рычаг дроссельной заслонки второй камеры; 14 — рычаг привода дроссельной заслонки второй камеры; 15 — возвратная пружина дроссельной заслонки первой камеры


На автомобилях ВАЗ-2107 с 1986 года выпуска могут устанавливаться карбюраторы модели 21053-1107010 ( рис. 3–98). Карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, блокировку второй камеры.

Рис. 3–99. Схема главных дозирующих систем карбюратора 21053-1107010: 1 — главные воздушные жиклеры с эмульсионными трубками; 2 — распылители первой и второй камер; 3 — топливный фильтр; 4 — игольчатый клапан; 5 — поплавок; 6 — дроссельная заслонка второй камеры; 7 — главные топливные жиклеры; 8 — дроссельная заслонка первой камеры


Рис. 3–100. Схема системы холостого хода и переходных систем карбюратора 215053-1107010: 1 — электромагнитный запорный клапан; 2 — топливный жиклер холостого хода; 3 — воздушный жиклер холостого хода; 4 — топливный жиклер переходной системы второй камеры; 5 — воздушный жиклер переходной системы второй камеры; 6 — выходное отверстие переходной системы второй камеры; 7 — главные топливные жиклеры; 8 — щель переходной системы первой камеры; 9 — регулировочный винт качества смеси


Рис. 3–101. Схема эконостата и экономайзера мощностных режимов карбюратора 21053-1107010: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный канал; 4 —главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера; 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры


Рис. 3–102. Схема ускорительного насоса карбюратора 21053-1107010: 1 — распылители; 2 — шариковый клапан подачи топлива; 3 — диафрагма насоса; 4 — толкатель; 5 — рычаг привода; 6 — кулачок привода насоса; 7 — дроссельная заслонка первой камеры; 8 — обратный шариковый клапан; 9 — дроссельная заслонка второй камеры


Рис. 3–103. Пусковое устройство карбюратора 21053-1107010: 1 —диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 —нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 —верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры

В карбюраторе имеются главные дозирующие системы ( рис. 3–99) первой и второй камер, система холостого хода ( рис. 3–100) первой камеры с переходной системой, переходная система второй камеры, экономайзер принудительного холостого хода, экономайзер мощностных режимов ( рис. 3–101),  диафрагменный ускорительный насос ( рис. 3–102), пусковое устройство ( рис. 3–103).

Тарировочные данные карбюратора приведены в табл. 3–7.


Снятие и установка карбюратора на автомобиле

Снятие и установка карбюратора выполняется только на холодном двигателе. Рекомендуется избегать частого снятия карбюратора.

Снимите воздушный фильтр. Отсоедините от карбюратора тягу привода дроссельных заслонок, тягу и оболочку тяги привода воздушной заслонки и шланг подвода топлива. Выверните винт и снимите блок подогрева карбюратора.

Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода.

Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы.

Установку карбюратора выполняйте в обратном порядке. Момент затяжки гаек крепления карбюратора 12,8–15,7 Н·м (1,3–1,6 кгс·м).

Разборка и сборка  карбюратора

Выверните винты крепления крышки карбюратора и осторожно снимите ее, чтобы не повредить прокладку и поплавок.

Разберите крышку карбюратора:


Рис. 3–104. Детали крышки карбюратора 21053-1107010: 1 — ось поплавка; 2 — игольчатый клапан; 3— поплавок; 4 — прокладка; 5 —диа- фрагма пускового устройства со штоком; 6 — пружина; 7 — регулировочный винт; 8 — крышка пускового устройства; 9 — топливный жиклер холостого хода; 10 — электромагнитный запорный клапан; 11 — пробка; 12 — крышка карбюратора; 13 — топливный фильтр; 14 — воздушная заслонка; 15 — патрубок подачи топлива; 16 — ось воздушной заслонки с рычагом; 17 — шарик фиксации рычага управления воздушной заслонкой; 18 — рычаг управления воздушной заслонкой; 19 — ось рычага; 20 — втулка крепления тяги привода воздушной заслонки


— оправкой осторожно вытолкните ось 1 ( рис. 3–104) поплавка 3 из стоек и, не повреждая язычков поплавка, снимите его;

— снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, отверните патрубок 15 подачи топлива и выньте топливный фильтр 13;

— выверните корпус топливного жиклера  холостого хода с электромагнитным запорным клапаном 10 и выньте жиклер 9;

— выверните ось 19, снимите рычаг 18 управления воздушной заслонкой, отсоедините пружину рычага управления воздушной заслонкой. При необходимости выверните винты воздушной заслонки, выньте заслонку 14 и ось 16;

— разберите диафрагменное пусковое устройство, сняв крышку 8 пускового устройства в сборе с регулировочным винтом 7. Выньте пружину 6 и диафрагму 5 со штоком.


Рис. 3–105. Детали корпуса карбюратора 21053-1107010: 1 — диафрагма ускорительного насоса; 2 — рычаг привода ускорительного насоса; 3 — крышка; 4 — кулачок привода ускорительного насоса; 5 — крышка экономайзера мощностных режимов; 6 — диафрагма экономайзера; 7 — топливный жиклер экономайзера; 8 — клапан экономайзера; 9 — обратный клапан ускорительного насоса; 10 — распылители ускорительного насоса с клапаном подачи топлива; 11 — распылители; 12 — главные воздушные жиклеры с эмульсионными трубками; 13 — главные топливные жиклеры; 14 — кронштейн крепления оболочки тяги привода воздушной заслонки; 15 — регулировочный винт второй камеры; 16 — стопор регулировочного винта; 17 — колпачок стопора; 18 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 — ось дроссельной заслонки первой камеры с рычагами привода; 20 — рычаг блокировки второй камеры; 21 — пружина рычага блокировки; 22 — ось дроссельной заслонки второй камеры с рычагом; 23 — дроссельная заслонка первой камеры; 24 — дроссельная заслонка второй камеры; 25 — заглушка регулировочного винта качества (состава) смеси; 26 — возвратная пружина рычага привода дроссельной заслонки второй камеры; 27 — регулировочный винт качества (состава) смеси холостого хода; 28 — корпус карбюратора; 29 — регулировочный винт количества смеси холостого хода; 30 — электрический провод конечного выключателя экономайзера принудительного холостого хода; 31 — блок подогрева карбюратора


Разберите корпус карбюратора ( рис. 3–105), для чего выполните следующие операции:

— снимите крышку 3 ускорительного насоса с рычагом 2 и диафрагмой 1;

— выньте распылители 10 ускорительного насоса и распылители 11 первой и второй камер;

— отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 4 привода ускорительного насоса и шайбу;

— выверните регулировочный винт 29 количества смеси холостого хода;

— сломав пластмассовую заглушку 25, выверните регулировочный винт 27 качества (состава) смеси холостого хода;

— снимите крышку 5 экономайзера мощностных режимов, диафрагму 6 и пружину;

— выверните топливный жиклер 7 экономайзера мощностных режимов, главные воздушные жиклеры 12 с эмульсионными трубками и главные топливные жиклеры 13 главных дозирующих систем.

При необходимости выверните винты крепления дроссельной заслонки 23 первой камеры, снимите заслонку и выньте ось 19 в сборе с рычагами привода. Сняв стопорную шайбу и вывернув винты крепления, снимите дроссельную заслонку 24 второй камеры и выньте ось 22 заслонки.

Сборку карбюратора выполняйте в обратной последовательности. При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты  на специальном приспособлении, исключающем деформацию осей заслонок.


Скачать информацию со страницы
↓ Комментарии ↓





1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные
2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель
3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия
4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление
6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза
7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов
9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107
10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения
11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

automend.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
