7 причин почему гонит масло из турбины (все случаи). Их следствие и как решить

Масло из турбины может вылетать по самым разным причинам, в частности, из-за забитого воздушного фильтра или системы воздухозабора, моторное масло начало пригорать или оно изначально не соответствовало температурному режиму, закоксовывание масляных каналов двигателя. Более сложными причинами бывает поломка крыльчатки, значительный износ подшипников турбины, заклинивание ее вала, из-за чего крыльчатка не вращается вовсе. Однако в большинстве случаев течь масла из турбины обусловлена несложными в ремонтном отношении неисправностями, большинство из которых многие автовладельцы вполне способны устранить самостоятельно.

Содержание

Течет масло из турбины

Причины возникновения расхода масла в турбине

Перед тем как перейти к рассмотрению непосредственно причин, из-за которых возможно подтекание масла, необходимо определиться с его допустимым объемом. Дело в том, что любая, даже полностью исправная, турбина будет подъедать масло. И этот расход будет тем больше, чем на больших оборотах будет работать как сам двигатель, так и турбина. Не вдаваясь в подробности этого процесса нужно отметить, что приблизительный нормальный расход масла турбированного мотора составляет около 1,5…2,5 литра на 10 тысяч километров пробега. А вот если значение аналогичного расхода перевалило за 3 литра, то это уже повод задуматься о поиске неисправности.

Большой расход масла

Если двигатель жрет масло, то это как минимум указывает на неисправность ЦПГ, износ маслоколпачков или забитую вентиляцию картера. Большой расход масла - признаки, причины и что нужно делать
Подробнее



Начнем с самых простых причин, почему может возникнуть ситуация, когда гонит масло из турбины. Как правило, ситуация связана с тем, что запорные кольца, которые, собственно, и не дают маслу вытекать из турбины, изнашиваются и начинают пропускать. Происходит это из-за того, что давление в агрегате падает, и в свою очередь масло капает из турбины туда, где меньше давление, то есть, наружу. Итак, перейдем к причинам.

Забитый воздушный фильтр. Это самая простая ситуация, которая, однако, может стать причиной указанной проблемы. Нужно проверить фильтр и при необходимости заменить его (в редких случаях получается его прочистить, но все же лучше не искушать судьбу и поставить новый, особенно если вы эксплуатируете машину на бездорожье). Зимой вместо или вместе с засорением в некоторых случаях возможно его замерзание (например, в условиях очень высокой влажности). В любом случае, обязательно нужно проверить состояние фильтра.

Коробка воздушного фильтра и/или его заборный патрубок. Тут ситуация аналогична. Даже если воздушный фильтр в порядке нужно проверить состояние указанных узлов. Если они забиты — нужно исправить ситуацию и прочистить их. Сопротивление поступающего воздуха должно быть не выше 20 мм водного столба при работе двигателя на холостом ходу (приблизительно 2 технические атмосферы, или около 200 кПа). В противном случае нужно выполнить ревизию и чистку систему или ее отдельных элементов.

Нарушение герметичности крышки воздушного фильтра. Если такая ситуация имеет место, то неизбежно попадание в воздушную систему пыли, песка и мелкого мусора. Все эти частички будут работать как абразив в турбине, постепенно «убивать» ее из строя вплоть до полного выхода из строя. Поэтому ни в коем случае нельзя допускать разгерметизации воздушной системы у двигателя с турбиной.

Некачественное или неподходящее масло. Любой двигатель внутреннего сгорания очень чувствителен к качеству моторного масла, а турбированные двигатели — тем более, поскольку скорости вращения и температура у них гораздо выше. Соответственно, во-первых, необходимо пользоваться тем маслом, которое рекомендует завод-изготовитель вашей машины. А во-вторых, нужно выбирать ту смазочную жидкость, которая является наиболее качественной, от более известного бренда, синтетическое или полусинтетическое, и не заливать в силовой агрегат всякий суррогат.

Жаростойкость масла. Масло для турбин обычно более жаростойкое, чем обычное, поэтому нужно пользоваться соответствующей смазывающей жидкостью. Такое масло не пригорает, не прикипает к стенкам элементов турбины, не засоряет масляные каналы и нормально смазывает подшипники. В противном случае турбина будет работать в экстремальных условиях и существует риск ее быстрого выхода из строя.

Интервал замены масла. В каждом двигателе масло нужно менять по регламенту! Для турбированных моторов это особенно актуально. Лучше выполнять соответствующую замену приблизительно на 10% раньше, чем это указано по регламенту изготовителем автомобиля. Это наверняка увеличит ресурс как двигателя, так и турбины.

Через сколько км менять масло в двигателе

Интервал замены моторного масла нужно рассматривать исходя из условий эксплуатации, пробега авто, качества расходников и еще 7-ми факторов. Периодичность 8-12 тыс. км. общий показатель
Подробнее



Состояние подводящих масляных патрубков

. Если долго не менять масло или пользоваться некачественной смазывающей жидкостью (или попросту будет забит масляный фильтр), то существует риск того, что со временем масляные патрубки забьются и турбина будет работать в критическом режиме, что значительно снижает ее ресурс.

Попадание масла из турбины в интеркулер (впускной коллектор). Такая ситуация возникает нечасто, однако ее причиной может быть уже упомянутый выше забитый воздушный фильтр, его крышка или патрубки. Другой причиной в данном случае могут стать забитые масляные каналы. В результате этого происходит разность давления, из-за которой, собственно, масло и «выплевывается» в интеркулер.

Попадание масла в глушитель. Тут аналогично предыдущему пункту. В системе возникает разность давления, которая спровоцирована либо забитой воздушной системой (воздушным фильтром, патрубком, крышкой) или масляные каналы. Соответственно, в первую очередь необходимо проверить состояние описанных систем. Если это не помогло — возможно, сама турбина уже имеет значительный износ и нужно выполнять ее ревизию.

В некоторых случаях такая проблема может следствием использования в процессе монтажа подающего и сливного маслопроводов герметиков. Их остатки могли раствориться в масле и стать причиной того, что масляные каналы закоксовались, в том числе могут частично выйти из строя подшипники компрессора. В данном случае необходимо выполнить чистку соответствующих каналов и отдельных частей турбины.

Нередко результатом попадания масла в глушитель и вообще в систему выхлопа будет синий дым из выхлопной трубы автомобиля.

Теперь переходим к более сложным причинам, соответственно, и дорогостоящим ремонтам. Они возникают в случае, если турбина очень сильно износилась вследствие ее неправильной эксплуатации или просто из-за своей «старости». Износ мог быть вызван чрезмерной нагрузкой на двигатель, использование неподходящего или некачественного масла, замена его не по регламенту, механическое повреждение и так далее.

Выход из строя крыльчатки. Такая ситуация возможна, если имел место значительный люфт на ее валу. Это возможно либо от старости либо от воздействия на вал абразивных материалов. В любом случае ремонту крыльчатка не подлежит, ее нужно только менять. При этом обычно выполняются сопутствующие ремонты. Самостоятельно их вряд ли имеет смысл выполнять, лучше обратиться за помощью в автосервис.

Износ подшипников. При этом наблюдается значительный расход масла. И оно может попадать в полость, в непосредственной близости от них. А поскольку подшипники не ремонтируются, то их нужно менять. Лучше также обратиться за помощью в автосервис. В некоторых случаях проблема состоит не столько в непосредственной замене подшипников, сколько в их подборе (например, на редкие машины нужно заказывать запчасти из-за рубежа и ждать значительное время, пока они будут доставлены).

Заклинивание вала крыльчатки. При этом она вообще не вращается, то есть, турбина не работает. Это одна из самых тяжелых ситуаций. Обычно его заклинивает по причине перекоса. В свою очередь, перекос может возникнуть из-за механического повреждения, значительного износа или выхода из строя подшипников. Тут нужна комплексная диагностика и ремонт, поэтому необходимо обратиться за помощью в автосервис.

Неисправности автомобильной турбины. Как устранить неполадки?

Полезные рекомендации по устранению неисправности турбины двигателя автомобиля. 3 частые причины неисправности турбины и основные признаки выхода из строя турбокомпрессора. А также как их устранить
Подробнее



Методы устранения поломки

Естественно, что выбор того или иного решения устранения неисправностей напрямую зависит от того, что именно стало причиной того, что масло капает или течет из турбины. Однако перечислим наиболее вероятные варианты, от простых к более сложным.

  1. Замена (в крайнем, не нежелательном случае, чистка) воздушного фильтра. Запомните, что желательно менять фильтр немного раньше регламента, приблизительно на 10%. В среднем же, его замену нужно проводить не реже, чем через каждые 8-10 тысяч километров пробега.
  2. Проверка состояния крышки воздушного фильтра и патрубков, при обнаружении засора нужно обязательно хорошенько прочистить их, удалив мусор.
  3. Проверка герметичности крышки воздушного фильтра и патрубков. При обнаружении трещин или других повреждений в зависимости от ситуации можно попробовать отремонтировать их, наложив хомуты или другие приспособления, в крайнем случае нужно купить новые детали вместо поврежденных. При этом обязательным условием будет то, что если разгерметизация была обнаружена, то перед сборкой системы с новыми комплектующими ее обязательно нужно тщательно прочистить от мусора и пыли, которые в ней находятся. Если этого не сделать — мусор будет играть роль абразива и значительно изнашивать турбину.
  4. Правильный подбор моторного масла и его своевременная замена. Это актуально для всех двигателей, а особенно для тех, которые снабжены турбонагнетателем. Лучше пользоваться качественными синтетическими или полусинтетическими маслами известных производителей, таких как Shell, Mobil, Liqui Moly, Castrol и других.
  5. Периодически необходимо контролировать состояние масляных патрубков с тем, чтобы они обеспечивали нормальное перекачивание масла по масляной системе, в частности, к турбине и от нее. В случае, если вы полностью меняете турбину, то в профилактических целях нужно выполнить их чистку, даже если на первый взгляд они относительно чистые. Лишним это не будет!
  6. Регулярно нужно выполнять контроль состояния вала, крыльчатки и подшипников, не допускать их значительного люфта. При малейших подозрениях на неисправность нужно выполнить диагностику. Лучше делать это в автосервисе, где имеется соответствующее оборудование и инструменты.
  7. В случае, если имеет место масло на выходе из турбины, то имеет смысл проверить состояние дренажной трубки, наличие в ней критических изгибов. При этом уровень масла в картере обязательно должен быть выше, чем у отверстия той трубочки. Также имеет смысл проверить вентиляцию картерных газов. Обратите внимание, что конденсат, образующийся в выпускном коллекторе из-за разности температур, зачастую принимают за масло, поскольку влага, смешиваясь с грязью, приобретает черный цвет. Нужно быть внимательным, и убедиться, что это действительно масло.
  8. Если наблюдается течь во впускную или выпускную систему двигателя, то также имеет смысл проверить состояние прокладок. Со временем и под воздействием высоких температур она может значительно износиться и выйти из строя. Соответственно, ее нужно поменять на новую. Делать это самостоятельно нужно лишь в случае, если вы уверены в своих знаниях и практическом опыте по выполнению подобных работ. В некоторых случаях вместо замены помогает простая подтяжка стягивающих болтов (но реже). Однако сильно перетягивать тоже нельзя, поскольку это может привести к обратным последствиям, когда прокладка вообще не будет держать давление.

Помните, что перегревание турбокомпрессора способствует образованию на его поверхности закоксования от моторного масла. Поэтому перед тем как заглушить турбированный двигатель, необходимо дать ему поработать на холостых оборотах некоторое время с тем, чтобы он немного остыл.

Также необходимо помнить, что работа при высоких нагрузках (на высоких оборотах) способствует не только чрезмерному износу турбокомпрессора, но и может привести к деформации подшипника вала ротора, подгоранию масла, и общему снижению ресурса отдельных его частей. Поэтому по возможности нужно избегать такого режима эксплуатации двигателя.

Редкие случаи

Теперь остановимся на более редких, частных, случаях, которые, однако, иногда беспокоят автолюбителей.

Механическое повреждение турбины. В частности, это может быть вследствие ДТП или другой аварии, попадание на крыльчатку какого-нибудь постороннего тяжелого предмета (например, болта или гайки, оставленного после монтажа), или попросту брак изделия. В этом случае, к сожалению, ремонт турбины вряд ли возможен, и лучше поменять ее, поскольку поврежденный узел все равно будет иметь гораздо более низкий ресурс, поэтому это будет невыгодно с экономической точки зрения.

Например, имеет место течь масла снаружи турбины со стороны компрессора. Если при этом диск диффузора прикрепляется к сердцевине при помощи болтов, например так как это реализовано в турбокомпрессорах Holset h2C или h2E, то, возможно, один из четырех крепежных болтов уменьшил момент натяжения или сломался. Реже возможна его потеря по причине вибрации. Однако если его просто нет — нужно установить новый и подтянуть все болты с необходимым моментом. Но когда болт сломался и внутренняя его часть попала в турбину, то ее нужно демонтировать и попытаться найти отломанную часть. В самом худшем случае — выполнить ее полную замену.

Течь из соединения диска диффузора с улиткой. Тут проблема состоит в том, что нужно убедиться, а масло ли вытекает из упомянутого соединения. Так как в старых моделях турбокомпрессоров использовалась специальная густая смазка, обеспечивающая их герметичность. Однако в процессе эксплуатации турбины, под воздействием высоких температур и повреждении уплотнений эта смазка может вытекать. Поэтому для дополнительной диагностики необходимо демонтировать улитку и выяснить, имеют ли место потеки масла внутри воздушных клапанов. Если их нет, а вместо них имеется лишь влажность, то можно не беспокоиться, вытереть ее ветошью, и собрать весь агрегат в исходное состояние. В противном случае необходимо выполнить дополнительную диагностику и воспользоваться одним из приведенных выше советов.

Высокий уровень масла в картере. Изредка в турбированных двигателях лишнее масло может выливаться из системы вследствие его высокого уровня в картере (выше отметки MAX). В данном случае необходимо слить излишки смазывающей жидкости до максимально допустимого уровня. Делать это можно либо в гаражных условиях, либо в автосервисе.

Конструкционные особенности двигателя. В частности, известны случаи, когда некоторые мотора в силу своей конструкции сами создавали сопротивление самотечному сливу масла из компрессора. В частности, это происходит потому, что противовес коленчатого вала двигателя своей массой как бы забрасывает масло обратно. И тут уже ничего поделать нельзя. Нужно лишь внимательно следить за чистотой мотора и уровнем масла.

Износ элементов цилиндропоршневой группы (ЦПГ). При этом возможна ситуация, когда отработанные газы прорываются в поддон картера и создают там повышенное давление. Особенно это усугубляется, если вентиляция картерных газов работает некорректно или не в полной мере. Соответственно, при этом самотечный слив масла затруднен, и турбина попросту выгоняет его из системы через слабые уплотнения. Особенно если последние уже старые и прохудившиеся.

Забитый сапунный фильтр. Он находится в системе вентиляции картерных газов и может также со временем забиваться. А это, в свою очередь, приводит к ее некорректной работе. Поэтому вместе с проверкой работоспособности вентиляции имеет место проверить и состояние указанного фильтра. При необходимости его нужно заменить.

Неправильная установка турбины. Или другой вариант — установка заведомо некачественной или неисправной турбины. Этот вариант, конечно, редкость, однако если вы выполняли ремонтные работы в автосервисе с сомнительной репутацией, то его также нельзя исключать.

Отключение клапана ЕГР (EGR). Некоторые автолюбители в ситуации, когда турбина «подъедает» масло, советуют отключить клапан EGR, то есть, клапан рециркуляции отработанных газов. На самом деле, действительно, такой шаг можно предпринять, однако необходимо дополнительно ознакомиться с последствиями этого мероприятия, поскольку он влияет на многие процессы в двигателе. Но помните, что даже если вы решитесь на такой шаг, все равно необходимо будет найти причину, из-за которой происходит «подъедание» масла. Ведь при этом его уровень постоянно падает, а работа двигателя в условиях масляного голодания очень вредна для силового агрегата и турбины.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Почему гонит масло турбина?

По нашей статистике, течь масла из турбины — самая распространенная причина ее замены. Причем после замены турбины проблема отнюдь не всегда решается: бывает, что начинает течь и новая. Почему же так происходит и что нужно делать, чтобы этого избежать?

Так почему же гонит масло турбина?

Течь масла из турбины — всегда признак повышенного давления на выходе из нее. Турбине как бы приходится «проталкивать» воздух с бОльшим усилием — от этого начинается утечка масла через подшипники скольжения на валу.

Чтобы исключить образование повышенного давления на выходе из турбины, необходимо при монтаже ее произвести следующие действия:

1. Проверить, не засорен воздушный фильтр —  при необходимости, прочистить или заменить его.

2. Проверить, не засорена ли коробка воздушного фильтра и заборный патрубок — при необходимости, почистить их.

3. Проверить герметичность коробки и крышки воздушного фильтра (в случае негерметичности возможно попадание в турбину песка, что приведет к быстрому выходу ее из строя).

4. Промыть патрубки от фильтра к турбине и от турбины к впускному коллектору, а также сам впускной коллектор, проследив, чтобы в них не было пыли и песка.

ВНИМАНИЕ! Если Ваша турбина начала гнать масло, и при замене ее на новую эти действия не были произведены —  с очень большой вероятностью новая турбина начнет течь СРАЗУ ЖЕ после установки.

Кроме того:

5. Неплохо также заменить масло в двигателе на свежее — любые посторонние включения, попав в турбину, будут накапливаться в подшипниках скольжения, и турбокомпрессор рано или поздно заклинит.

6. По тем же причинам, при монтаже масляных подводов категорически нельзя использовать любые герметики.

Опыт показывает, что отнюдь не все автомеханики, особенно в небольших городах, знают эти правила. Поэтому, покупая турбину, нужно обязательно потребовать у продавца инструкцию по установке — и заставить того, кто будет эту установку производить, обязательно с инструкцией ознакомиться. Мы рекомендовали бы сделать это даже в том случае, если турбина меняется на автосервисе. Ну а в полевых условиях, при ремонте силами водителя — следовать инструкции просто необходимо.

В заключение скажем, что при соблюдении правил установки и эксплуатации турбокомпрессор — вполне договечный агрегат. Поэтому, если ремонт был произведен правильно — есть основания надеяться на то, что следующий случится нескоро.

Чего вам и желаем.







info.inodetal.ru

Почему турбина гонит масло - Турбобаланс



Для «знатоков» турботехники это не вопрос: «Износились сальники…» (вариации: «некачественные сальники», «китайские сальники» и т.п.). Ответ неверный хотя бы потому, что сальников в конструкции турбины нет. Центральный корпус подшипников с обеих сторон (со стороны турбины и компрессора) герметизируется, но не сальниками, а бесконтактными динамическими уплотнениями лабиринтного типа. Лабиринт – зазор сложной формы, который образуется между поверхностями канавки, выполненной на валу ротора, и входящего в нее кольца прямоугольного сечения (аналогичного поршневому). Разрезное кольцо за счет упругости фиксируется в корпусе подшипников. Когда вал с канавкой вращается относительно неподвижного кольца, в «лабиринте» между ними создаются локальные зоны повышенного давления. Этим достигается не абсолютная, но приемлемая непроницаемость уплотнения для газов и вязких жидкостей.



Зачем нужно герметизировать центральный корпус турбокомпрессора?



  Уплотнение со стороны турбины изолирует его полость от отработавших газов, вращающих турбинное колесо. Если двигатель исправен, давление внутри центрального корпуса подшипников практически атмосферное - он соединен с вентилируемым картером мотора трубкой для слива масла. В корпусе турбины давление всегда избыточное. Не будь уплотнения, горячие отработавшие газы прорывались бы в центральный корпус, а через него и в картер двигателя, что имело бы многочисленные негативные последствия. Собственно, так и происходит, когда эффективность уплотнения с турбинной стороны снижается. Обычно работоспособность уплотнения нарушается в результате механического износа его элементов (кольца и канавки), который, в свою очередь, является следствием увеличения подвижности ротора (осевой и радиальной) из-за выработки подшипников.

  С противоположной, компрессорной стороны наблюдается другая картина. Пока давление наддува не достигло заметной величины (в режиме холостого хода и пониженных оборотов двигателя), под крыльчаткой компрессора создается разрежение. В этом случае уплотнение препятствует истечению картерных газов с парами масла из центрального корпуса во впускную систему. По мере увеличения давления наддува функция уплотнения меняется – оно предотвращает прорыв наддувочного воздуха в картер двигателя. Поскольку вынос масла наиболее вероятен именно через компрессорную сторону, здесь применяют дополнительные меры защиты: маслоотражающие экраны, шайбы или буртики на валу ротора, а иногда и двойные «лабиринты».



Почему иногда все это оказывается тщетным?



  Прежде всего, нужно смириться с такой крамольной мыслью: уплотнения вала герметичны не «на все сто». При нормальных рабочих условиях их все же преодолевают и отработавшие газы, и картерные газы с масляным туманом, но, подчеркнем: в мизерных, допустимых количествах. Поэтому любая исправная турбина расходует какое-то количество масла. В любом турбодвигателе напорные патрубки (после компрессора) будут замаслены. У разных моторов – в разной степени, зависящей от их конструктивных особенностей и технического состояния. Допустимый расход масла оговаривается производителем мотора, а контролируется не иначе как по убыли уровня масла в картере.

  Проницаемость лабиринтных уплотнений не неизменна - она возрастает с увеличением перепада давления между «внутри» и «извне». Так, вынос паров масла через компрессорную сторону повышается в режиме холостого хода, когда давления наддува нет и разрежение под компрессорным колесом наибольшее. Именно поэтому производители турбокомпрессоров советуют избегать продолжительной (более 20-30 минут) работы турбодвигателя на холостом ходу. За это время значительное количество масла в виде масляного тумана попадает во впускную систему и далее в камеру сгорания. «Потарахтел» на холостых, «газанул» и из выхлопной трубы - сизый дым! Сильно засоренный воздушный фильтр усугубляет ситуацию. С таким даже на номинальных оборотах мотора за колесом компрессора может создаваться ощутимое разрежение, провоцирующее повышенный вынос масляного тумана.

  Эти явления, которые едва ли можно характеризовать как течь турбины, происходят при нормальной циркуляции масла в корпусе подшипников. Норма – это когда масло, продавленное сквозь зазоры в парах трения, а затем взбитое и разбрызганное бешено вращающимся валом, «самотеком» стекает по внутренним стенкам корпуса и беспрепятственно возвращается в картер по сливной трубке. Вот если циркуляция масла нарушена (обычно, из-за снижения пропускной способности слива) полость корпуса подшипников переполняется маслом и тут уж никакие уплотнения не помогут – турбина «потечет» в прямом смысле этого слова.

  Слив масла может быть затруднен по двум причинам: уменьшено сечение сливной магистрали или велико противодавление картерных газов. Трубка может быть пережата или закупорена изнутри, может быть смещена прокладка, посажена на герметик, выдавившийся вовнутрь и частично перекрывший отверстие, и т.д. Повышенное давление картерных газов может быть следствием износа ЦПГ и увеличения прорыва продуктов сгорания или неисправности системы вентиляции картера (засорения фильтра, маслоотделителя, отказа клапана). Иногда противодавление настолько велико, что слив масла полностью прекращается и оно выдавливается «из всех щелей». В общем, неспроста в гарантийных документах на турбину прописаны такие требования к двигателю как допустимое сопротивление воздушного фильтра и давление картерных газов в режиме холостого хода.

Со всеми возможными неисправностями турбин и возможными их причинами можно ознакомиться в разделе - Обязательная диагностика автомобиля .

  Из сказанного следует такая аксиома: турбина с неизношенными до критического уровня уплотнениями (тем более, турбина новая) сама по себе не потечет. Если турбина все же течет, на то есть внешняя причина, которую надо установить и устранить.

www.turbobalans.ru

Какие основные неисправности турбонадува?

Турбина Турбина «гонит» или «кидает» масло. Такое можно порой услышать от автомобилистов, которые озабочены внешними проявлениями моторного масла на выходе компрессора из турбины. И, знаете, не зря. Своевременное принятие мер, направленных на устранение замеченных неполадок, существенно продлит эксплуатационный срок этому важному агрегату автомобильного двигателя. Потому что, если турбина уже начала есть масло, тогда стоит ожидать скорой потери мощности и неизбежной замены турбокомпрессора. Долив масла необходимо осуществлять каждую тысячу километров.

Появившееся на выходе из турбокомпрессора масло не стоит сразу связывать с износом его уплотнительных соединений. Даже в исправном турбокомпрессоре в улитках турбины всегда имеется зона с избыточным давлением, которое не даёт подниматься маслу выше уплотнительных уровней. Придётся заняться поиском причин за пределами корпуса оси с узлом подшипников турбокомпрессора.

Назначение автомобильной турбины

Автомобильная турбина

Турбина автомобильного силового агрегата представляет собой специальное приспособление, которое разработано для достижения необходимой мощности силового агрегата. Своевременная подача кислорода в камеру сгорания увеличивает приёмистость двигателя и его тягу. Безусловно, в процессе сжигания топлива наблюдается сильная нехватка воздуха, из-за чего эффективность и коэффициент полезного действия двигателя существенно снижаются. Именно для того, чтобы увеличить вышеупомянутые параметры, современные транспортные средства оснащаются турбинами.

Основные причины поломки

Если Вы только заметили неисправности в турбокомпрессоре, либо появились некие подозрения на это, тогда двигатель эксплуатировать нельзя, так как это вполне может привести к тому, что он полностью выйдет из строя.

1. Повреждения после удара

Из-за попадания посторонних предметов в воздушно-газовый тракт отчётливо прослеживаются повреждения крыльчаток турбокомпрессора. Когда Вы будете монтировать новый или отремонтированный турбокомпрессор на свой автомобиль, проверьте сначала каналы, что всасывают воздух и каналы, а также те, что отводят выхлопные газы. Ни при каких обстоятельствах не выравнивайте лопасти, ибо это приведёт к их поломке в процессе дальнейшей их работы. Категорически воспрещается эксплуатировать турбокомпрессор, у которого повреждены лопасти. Если холодная крыльчатка повреждена, это, без сомнений, свидетельствует о попадании постороннего предмета во входной тракт силового агрегата, будь то болт, тряпка, гайка либо случайный предмет;

Если повреждена горячая крыльчатка, это указывает на разрушение элементов двигателя: поршней, клапанов, сёдел клапанов, выходного коллектора и прочих.

2. Загрязнённое масло

Турбина гонит масло Масло, которое загрязнено, ведёт к повреждению пар трения турбины компрессора в форме абразивного износа продуктами коксования масла либо абразивными частицами. Для того чтобы предотвратить повреждения, необходимо применять масла и фильтры гарантированно высокого качества. А также необходимо их своевременно заменять согласно предписаниям завода-изготовителя.

Повреждения, которые имеют место быть вследствие загрязнённого масла, могут иметь следующие причины:

- масляный фильтр повреждён, засорён либо вовсе бракован;

- попадание загрязнений во время ремонтных работ;

- обходной клапан масляного фильтра неисправен;

- масло низкого качества с коксующимися образованиями.

3. Недостаток моторного масла

Если доступ масла прервался на краткий либо длительный срок, это приведёт к сильному износу, а иногда и к сильному перегреву на поверхностях пар трения турбокомпрессора. Происхождению этого явления способствуют следующие причины:

- турбокомпрессор был заменён без предварительного заполнения системы смазки;

- замена фильтра и масла;

- длительный простой;

- непрофессиональный старт силового агрегата, особенно в холодную пору года;

- из-за неисправностей в системе смазки давление масла сильно понижено;

- попадание антифриза или топлива в масло;

- турбокомпрессор эксплуатируется с изношенным двигателем;

- применение герметика на фланцах масляных каналов;

- оборвался маслопровод;

- недостаточный уровень масла в поддоне.

4. Перегрев турбины

Турбина Отказ турбокомпрессора в результате воздействия высоких температур отработанных газов или отключение силового агрегата без достаточного времени для остывания турбокомпрессора приводит к образованию нагара. Поэтому перед тем как остановить двигатель, необходимо дать ему немного поработать на холостом ходу, чтобы он остыл. Работа турбокомпрессора в условиях экстремальных температур ведёт к закоксовыванию масла и коррозии подшипников. Серьёзные повреждения при этом возникают на валу, его подшипниках и уплотнениях. Причины этого:

- засорение воздушного фильтра;

- остановка мотора без работы его на холостом ходу перед его отключением;

- некачественное масло;

- большой временной промежуток между заменами масла;

- неплотно соединённые каналы подводов воздуха и отводов отработанных газов;

- топливный насос, который не предусмотрен заводом-производителем;

- некондиционное топливо низкого качества.

Турбина Все причины отказа, которые были перечислены выше, могут привести к полному или частичному разрушению турбины компрессора. При этом разрушается ротор, разрушается горячая и холодная улитка кусками того самого ротора среднего корпуса. В данном случае очень трудно определить истинную причину выхода турбокомпрессора из строя. Неисправный либо полностью разрушенный турбокомпрессор может стать следствием отказов и неисправностей в системе регулирования степени наддува мотора.

Причины, по которым турбина гонит масло

1. Повышенный уровень масла в двигателе

2. Повышенное давление в картере, что возникает в результате износа поршневой группы двигателя, засора вентиляции картера.

3. Засор сливного патрубка турбокомпрессора

4. Использование герметиков и прокладок между турбокомпрессором и маслосливным патрубком, которые уменьшают диаметр маслосливного патрубка.

5. Забит или засорён воздушный фильтр

6. Вытекает масло из турбокомпрессора при долгой работе двигателя на низких и холостых оборотах.

7. Забитый катализатор (нейтрализатор выхлопных газов)

Турбина У вышеперечисленных пунктов имеются смежные ответы. Во всех этих случаях мы имеем дело с препятствием на пути слива масла из турбокомпрессора. Масло под высоким давлением подаётся в корпус турбокомпрессора через маслоподающую магистраль. Масло, проходя на большой скорости через подшипники, смешивается с выхлопными газами и воздухом. На выходе масло, смешиваясь с воздухом и выхлопными газами, уже превращается в некую масляную пену, которая под воздействием силы тяжести сначала течёт вниз корпуса турбокомпрессора, а затем в поддон силового агрегата по сливной магистрали.

Если на пути пены окажется какое-либо препятствие, то она соберётся в корпусе турбокомпрессора. Когда масляная пена превзойдёт уровень уплотнений, масло будет поступать в корпуса турбинного и компрессорного колёс через промежутки в уплотнительных кольцах. В данном случае следует убедиться в том, что сливная гидролиния находится в вертикальном положении, и что у неё нет загибов, в которых может собираться масло. Также убедитесь в том, что маслосливная гидролиния соединяется с двигателем в таком месте, которое не создаёт дополнительного сопротивления току масла и находится на более высоком уровне, чем масло в картере. Далее проверьте состояние поршневой группы и вентиляции картера.

Заблуждение про уплотнения турбокомпрессора

Ошибочным представлением о турбокомпрессоре является суждение о назначении уплотнений со сторон турбинного и компрессорного колёс. Основное назначение этих уплотнителей заключается в предотвращении попадания газов под высоким давлением в турбокомпрессорный корпус, а затем далее в картер двигателя. Факт того, что эти уплотнения не пропускают масло в корпуса турбинного и компрессорного колёс, не первичен. Турбокомпрессоры некоторых моделей производятся без уплотнителей со стороны турбинного колеса. Зачастую случаи утечки масла из турбокомпрессора не являются следствием нарушенных уплотнений, хотя возможны и исключения из этого правила.

Масло на выходе из компрессорной части турбокомпрессора

Турбина Воздушный фильтр сухого типа после продолжительной эксплуатации забивается различными абразивными частицами, его сопротивление увеличивается, а в следствии, давление в нём падает ещё стремительнее. Возникает небольшой вакуум на входе в компрессорную часть турбокомпрессора. Этот вакуум никоим образом не способствует утечке моторного масла, если двигатель подвержен средним и большим нагрузкам, потому что за компрессорным колесом присутствует избыточное давление.

При малых нагрузках двигателя и холостых оборотах вакуум образовывается как на входе в компрессор, так и на выходе из него. Если это продлится некоторое время, то масло будет высасываться из корпуса турбокомпрессора и попадать во впускной коллектор силового агрегата. Решение этой проблемы достаточно простое. Нужно чаще заглядывать под капот и проверять воздушный фильтр, либо можно установить датчик между турбокомпрессором и воздушным фильтром, который будет сигнализировать о том, когда требуется замена фильтра.

Подобная утечка масла из турбокомпрессора может случиться и по причине долгой работы двигателя на холостых оборотах, когда турбокомпрессор не создаёт давления, а двигатель использует воздух. В таком случае создаётся разрежение между фильтром и турбиной, именно оно и высасывает масло из турбины.

Забитый катализатор (нейтрализатор выхлопных газов)

В данном случае возникает избыточное давление выхлопных газов со стороны части турбины турбокомпрессора. В свою очередь, она способствует увеличению аксиальной нагрузки на турбокомпрессорный ротор, что приводит к изнашиванию осевого подшипника и выходу уплотнений из допусков. Правда, в данном случае не обойтись, увы, без ремонта турбокомпрессора.

Что сделать, чтобы турбина не гнала масло?

Турбина Если из турбины мотора начинает вытекать масло, это означает, что она требует немедленной замены. В большинстве случаев, выполнение качественного ремонта турбокомпрессора невыполнимо. Если же подобное и можно сделать, то стоимость такого ремонта сравнима с приобретением новой турбины. Поэтому, как только Вы заметили первые признаки утечки масла, необходимо незамедлительно обратиться к специалистам на станцию технического обслуживания.

Как предотвратить течь масла через турбину?

Для предотвращения возникновения утечки масла через турбокомпрессор необходимо полностью искоренить возникающее избыточное давление. Специалисты настоятельно советуют выполнять следующие профилактические действия:

1. Проверка воздушного фильтра

Убедитесь в том, что он не засорился. Если он забился мусором и пылью, следует его безотлагательно заменять. Обязательно следует осмотреть и заборный патрубок, и коробку воздушного фильтра на предмет засорения.

2. Проверка герметичности коробки воздушного фильтра

Через неплотно прилегающие соединительные элементы воздухозаборной системы двигателя возможно попадание мелких песчинок, которые могут привести к повышенному износу рабочих элементов турбокомпрессора.

3. Промывка и очистка патрубков

Рекомендуется выполнить очистку патрубков, идущих от воздушного фильтра к турбине и от турбокомпрессора до впускного коллектора. Особое внимание следует уделить удалению песка.

4. Своевременная замена моторного масла

Зачастую экономия на периодичности и сроках замены масла в двигателе играет роковую роль в эксплуатации турбокомпрессора. Его элементы, испытывающие дефицит качественной смазки, очень быстро придут в негодность, особенно при активной эксплуатации. При необходимости замены турбокомпрессора не нужно экономить на услугах профессионалов. Как правило, самостоятельные попытки выполнить монтажные работы заканчиваются неудачей, и приходится платить дважды.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Турбина гонит масло     - Статьи

Турбина гонит масло – вопрос действительно проблемный и широкий. Для начала необходимо уточнить, какой является конструкция оборудования. Наконец, важным моментом станет фактор, почему турбина гонит масло в интеркулер, следовательно, каковыми являются предпосылки к последующему развитию проблематики в работе оборудования, отдельных агрегатов.

Конструктивные особенности турбины

Изначально, анализируя, почему турбина гонит масло, важно в общих чертах узнать, какой является конструкция оборудования, его основные предпосылки.

Если утрировать, то конструктивное исполнение данного агрегата достаточно примитивное. К примеру, содержится вал, на котором располагаются два вентилятора- специальные гребенки, на которых имеются лопасти. В частности, один такой вентилятор может раскручиваться непосредственно от отработанных газов, после чего начинает крутиться другой. Крутящий момент обеспечивается между двумя вентиляторами. Отмечается, что механизм может достигать просто феноменальных показателей оборотов, вплоть до 250000 показателей вращений в минуту.

Вал, в данном конкретном случае, должен иметь достаточно хорошие подшипники, которые способны в дальнейшем выдерживать значительные нагрузки. В частности, необходимо отметить тот факт, что обычно подшипников два, один из них лишь опорный. Как показывает практика, ни один подшипник, работающий без предварительной смазки, не может в дальнейшем выдержать подобное вращение, идет достаточно большой нагрев. В дальнейшем, он может просто рассыпаться, его просто клинит, после чего турбина обязательно выходит из строя. Следовательно, необходимо каким-то образом забирать лишнюю температуру, после чего улучшится и само состояние скольжения. Это все может прекрасно сделать моторное масло, с помощью него может смазываться и охлаждаться конструкция. Так добивается высокий показатель оборотов турбины и увеличивается производительность и надежность самого агрегата.

Герметичность конструкции

Итак, какие причины могут породить то, что турбокомпрессор интенсивно гонит масло в конструкцию турбины? Отдельное внимание стоит уделить самому вопросу герметичности турбинного оборудования, расположенных в конструкции подшипниковых элементов. К подшипникам проходит непосредственно два масляных канала, один – непосредственно на горячую часть, второй же – на холодную, подается воздух через турбину, систему турбонаддува. В этом отношении, сам подшипник не должен соприкасаться непосредственно с крыльчаткой, которая предварительно раскручивается. В противном случае, масло будет обязательно вытекать в процессе эксплуатации во впускной коллектор, расположенный с одной стороны и глушитель- со второй стороны. Именно для этих целей и располагается между крыльчаткой и подшипником так называемый страховочный элемент, роль которого выполняют запорные кольца. Крыльчатками создается своеобразное давление, которое фактически выше атмосферного, иными словами, оно обязательно подпирает установленные кольца, не позволяя маслу уходить в будущем в очень больших количествах. В некоторых ситуациях, отмечается, что масло все же выходит, но этот показатель сравнительно небольшой, существенных ситуаций, при которых даже новая турбина гонит имеющееся масло, просто нет.

Можно выделить характерные причины, почему турбина гонит масло в интеркулер. Если что-то мешает полноценной работе подсоса (системе отдачи воздуха), следовательно, нарушает саму процедуру вращения вала, подачи масла, турбина начинает гнать жидкость интенсивными дозами. Не во всех случаях причиной является повреждение или выход из строя самой конструкции, может возникнуть нарушение и по совершенно иной проблеме.



Отдельные, косвенные причины проблемы можно удалить самостоятельно, не прибегая к помощи специалистов сервиса. Самое важно это изначально понимать, что причиной подобного гона масла является нарушение состояния давления, иными словами, запорные кольца просто не могут справиться с возникающей задачей в оборудовании. Само по себе, давление от крыльчаток постепенно нарушается, масло начинает легко идти и просто вытекает из самой турбины. Данная ситуация говорит непосредственно о том, что имеет место увеличение образовавшегося давления на выходе из турбины, которое в дальнейшем можно и нужно весьма оперативно убрать, чтобы обеспечить получение должного результата работы агрегата. Иначе, последствия могут быть серьезными.

Последовательность действий носит следующий характер:

Проверяется на первоначальном этапе сам воздушный фильтр, он обязательно должен быть чистым, меняется элемент конструкции куда чаще установленного срока, примерно процентов на 10. Если же конструкция забита, обязательно ее необходимо менять или же прочищать, это очень важный момент, которым просто нельзя пренебрегать. При диагностировании отсутствии проблем с фильтром, обязательно необходимо просмотреть заборный патрубок, саму коробку, причина неисправности бывает именно в них. К примеру, в большинстве случаев отмечается набивание пуха от тополей, что и препятствует полноценной работе оборудования. Наконец, необходимо проверить состояние герметичности крышки и корпуса фильтра, если ее нет, то это весьма негативно влияет на саму работу оборудования, ведь состав действует в своем роде, как абразив, постепенно уничтожая рабочие поверхности агрегата. Если замечается, что герметичность была нарушена, обязательно необходимо осуществить демонтаж всех установленных патрубков, прочистить и промыть отверстия, вплоть до самого впускного коллектора. Скорее всего, снимать придется и коллектор, ведь в нем с большой долей вероятности также есть грязь, что непременно стоит учесть, в противном случае, проблемы с работой агрегата не будут решены.

Собственно, воздушный фильтр представляет собой достаточно важную составляющую, в основном масло будет гнаться в результате того, что нарушается давление из-за забитого фильтра, даже отдельных элементов патрубков. Нужно завести себе определенное правило, согласно которому выполнять замену фильтра надо спустя примерно 8000 километров пройденного пути. Параллельно с этим, просматривается и состояние корпуса на предмет наличия трещины, налипшей грязи и различных прочих элементов. Это в существенной мере прибавит срок службы агрегату и предупредит возникновение более сложных проблем с его эксплуатацией.

При необходимости можно использовать сервис Uremont, на котором просто найти оптимальное предложение услуги мастерской. Можно запросто сделать выбор среди огромного множества самых разных мастерских, выбрать оптимальные условия и ценовую категорию, проработать до мелочей все детали предстоящего сотрудничества. Это важный момент, которым нельзя пренебрегать, лучше позаботиться о работоспособности системы заблаговременно.



uremont.com

Почему турбина гонит (кидает) масло в интеркулер? Причины здесь

Назначение интеркулера

С момента появления двигателей внутреннего сгорания конструкторы работали над повышением их мощности. Они шли двумя путями - увеличением подачи горючего и объёма цилиндров. Сначала появились большие моторы с большой мощностью. Но количественный рост возможен до определённых величин, дальше ДВС будет возить сам себя, а не машину. И в легковое авто не установишь мотор грузовика. Поэтому пробовали не изменяя объём двигателя, увеличить подачу топлива. Топливный насос легко справляется с этой задачей. Но для эффективного сгорания необходим дополнительный воздух. В обычный двигатель он самостоятельно всасывается в цилиндр из атмосферы. Поступление воздуха в этом случае ограничено. Такие двигатели называют атмосферными и увеличение подачи топлива ведёт лишь к незначительному повышению мощности. Изобретение турбонаддува решило эту проблему и мотор получил дополнительный объём воздуха.

Турбина на ДВС появилась еще в начале ХХ века. Инженеры заставили выхлопной газ раскручивать лопасти, вращать компрессор и нагнетать дополнительный воздух в цилиндры. С помощью наддува улучшилось качество сгорания топливо – воздушной смеси. Поэтому при повышении мощности двигателя расход топлива не вырос. Первый турбо двигатель получил мощность на 120% больше атмосферного собрата. Сначала их применение ограничивалось судостроением и авиацией. Так было до начала 1960-х годов.

Турбины и интеркулеры, как впрочем очень многие нововведения, появились в автомобилях благодаря автоспорту. Тяга к скорости и победам привели к установке на автомобили турбонагнетателей. При равном объёме, современный спортивный двигатель с турбонаддувом имеет в три раза большую мощность и крутящий момент.

Но, повысив мощность инженеры получили проблему, связанную теперь уже с качеством воздуха. Он нагревается дважды – горячей турбиной и из-за сильного сжатия. Получается, что чем сильнее давление, тем выше температура воздуха. Двигатель просто начинает «задыхаться» и плюсы турбонаддува превращаются в минусы. Двигатель в таком режиме сильнее греется, перерасходует топливо, теряет мощность и может детонировать.

Охладить воздух и уменьшить нагрев подаваемой в цилиндры топливо - воздушной смеси помог интеркулер. Как и всё гениальнее он прост и похож на обычный радиатор охлаждения. Устанавливается между турбиной и впускным коллектором. Проходя через него горячий воздух от турбины охлаждается и поступает в цилиндры с температурой 50 – 60 °C. Прохладным воздухом двигателю легче «дышится», поэтому установка охладителя может прибавить до 20% мощности.

По типу охлаждения интеркулеры различаются на два вида – воздушного и водяного.

Воздушный - это набор трубок через которые проходит воздух. Отводят тепло медные или алюминиевые пластины которые «нанизаны» на трубки. Конструкция проста и надежна. Но не лишена недостатков. Такой интеркулер имеет достаточно большие габариты и ему постоянно необходим обдув. Поэтому чаще всего располагают в бампере или перед радиатором охлаждения двигателя. В бампере делают отверстия для встречного потока воздуха.

В водяном, трубы заключены в теплообменник и охлаждаются жидкостью. Для него требуется ещё установка радиатора, насоса, труб и устройства управления. Сложная конструкция и специфика эксплуатации сделали его не очень популярным. Жидкостный приходит на помощь только, когда невозможно установить громоздкий воздушный.

Почему турбина гонит масло в интеркулер

Механизмы турбины работают на высоких оборотах и требуют хорошей смазки. Масло поступает из системы двигателя, смазывает узлы турбины и потом сбрасывается в картер. Именно это масло при неблагоприятных обстоятельствах, и может попасть в интеркулер.

Никому из автовладельцев не хочется услышать от мастера: Турбина погнала масло. Это значит, что устройство приходит в негодность и скоро потребуется ремонт или замена. Казалось бы, виновата сама турбина. Но это не так. Скорее всего её подвели помощники, по которым поступают масло и воздух. Турбина очень сложный и капризный механизм, работающий на больших оборотах. Что бы она хорошо справлялась с обязанностями нужны чистые масло и воздух, в достаточных количествах и под оптимальным давлением. Поэтому первым делом нужно обратить внимание на маслопровод, воздуховод и воздушный фильтр.

Деформация сливного маслопровода

Выяснить эту причину замасливания проще других. Достаточно осмотреть маслопровод. По нему смазка сбрасывается в картер двигателя. Если трубка пережата, деформирована или неправильно изогнута, то масло по ней плохо отходит из подшипникового узла. Оно просачивается через уплотнители в корпус турбины и нагнетается через интеркулер в цилиндры. В этом случае простая замена недорогой трубки убережёт от дорогостоящего ремонта.

Загрязнение маслопровода

Масло из турбины стекает в картер самотёком. Поэтому даже простое загрязнение трубки приводит к затруднению слива и повышению давления в узлах турбины. Причинами могут быть:

  • использование некачественного масла
  • несвоевременная замена
  • плохой герметик
  • неправильно установленные прокладки

Под воздействием температуры грязные и дешёвые масла образуют нагар на внутренней поверхности и забивают маслопровод. Плохо установленные прокладки перекрывают входные отверстия. Герметик под воздействием температуры может попасть в трубку. Поэтому нужно использовать рекомендованное автопроизводителем масло и своевременно его менять. При монтаже маслопроводов применять термо и маслостойкие герметики. Внимательно и аккуратно устанавливать прокладки под фланцы. А загрязненный маслопровод необходимо снять и промыть.

Неисправный воздуховод

Воздуховод это обычная резиновая трубка, которую можно проколоть, порвать, пережать или прожечь. Его неисправность нарушит работу турбины и вызовет появление масла в интеркулере. Обычно воздуховод легко доступен и осмотр не вызывает затруднений. Любые повреждения свидетельствуют в пользу покупки нового. Стоит он недорого и меняется легко.

Критическое загрязнение воздушного фильтра

Воздух поступающий в двигатель загрязнен пылью, абразивом, выхлопными газами и прочими вредными частицами. Вся грязь скапливается на воздушном фильтре и он успешно справляется с обязанностями до определённого времени. Засорение фильтра атмосферного ДВС ведет к потере мощности и перерасходу топлива. В турбо моторах к этим проблемам может добавиться появление масла в интеркулере.

Грязный фильтр затрудняет поступление воздуха и на входе в турбину создаётся разрежение. Разрушаются уплотнители, и масло поступает в камеру нагнетания. Турбина начинает гнать его через охладитель в цилиндры.

Турбированные двигатели потребляют много воздуха, поэтому фильтр забивается чаще обычных и требует повышенного внимания.

Очистка

Грязный интеркулер не пропускает воздух и нивелирует работу турбины. Поэтому после устранения неисправностей его необходимо очистить. Это можно сделать только демонтировав охладитель. При очистке нежелательно применение бензина, керосина, уайт-спирита и подобных веществ.

Для промывки нужно приобрести специальный очиститель масляного нагара. Важно, что бы он не был агрессивен к материалу из которого изготовлен интеркулер. Что бы промыть, нужно следовать инструкции очистителя. Затем необходимо промыть охладитель проточной водой без напора. Скорее всего потребуется пять – шесть промывок, прежде чем из трубок потечёт чистая вода. Остатки воды выгоняют воздухом. Она ни к чему в системе питания двигателя. Давление компрессора должно быть минимальным. После этого чистый и сухой кулер можно ставить на двигатель.

О важности своевременной диагностики

Масло в системе питания двигателя приводит к фатальным последствиям. Это поломка турбины, закоксовывание колец, прогорание поршней и клапанов и прочие неприятности. Даже небольшое появление масла в интеркулере должно насторожить владельца. Необходимо прекратить эксплуатацию авто и провести диагностику. Это убережёт от замены агрегатов и дорогостоящего ремонта двигателя.

Попадание масла в интеркулер - распространенная неисправность турбированных моторов. Она вызвана особенностями конструкции и работы турбины. Неприятный симптом, который сигнализирует, что двигателю нужно уделить пристальное внимание. Просто так эту проблему оставлять нельзя. Если самостоятельная диагностика не прояснила ситуацию, нужно обратиться к профессионалу.

jrepair.ru

Почему турбина гонит масло – причины течи турбины

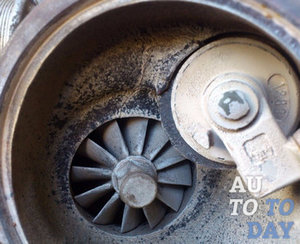

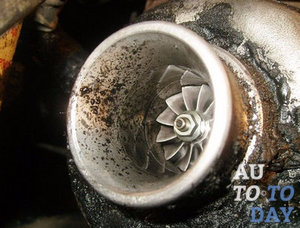

Зачастую автолюбитель делает вывод о неисправности турбины по причине утечки масла через холодную и/или горячую улитки во впускной либо в выпускной коллектор. После этого сразу начинает искать сервис, где смогут выполнить качественный ремонт турбин, либо бросается в поиски новой турбины. Однако масло из турбины довольно часто может течь при неправильном обслуживании и эксплуатации двигателя, а также при изношенном двигателе либо по причине неправильной установки турбины на двигатель.

Чтобы удостовериться, что турбина гонит масло по причине её поломки, необходимо изначально проверить основные узлы, системы и агрегаты двигателя на предмет их возможной неисправности. При выявлении таковых, устранить их.

Откуда масло в интеркулере

Рассмотрим основные причины утечки масла через исправный турбокомпрессор. А для лучшего восприятия материала, напомним основные конструктивные моменты по работе турбины – смазка подается в турбину из масляной магистрали двигателя под давлением, а вот сливается масло из турбокомпрессора в картер двигателя уже самотеком. Поэтому очень важно при проведении слесарных либо монтажных работ не деформировать сливную и подающую в турбину масло трубку.

1) На рисунке слева приведен пример деформации сливной трубки. В результате чего масло вытекает из турбокомпрессора с затруднениями, а масло которое не успело вытечь самотеком, выдавливается через уплотнения в холодную или горячую улитку в турбине. Препятствием сливу также может послужить закоксованность, попадание посторонних предметов, деформация либо изгиб сливной магистрали.

2) Контролируйте уровень масла в картере двигателя, он должен находиться между отметкой «Min» и «Max». Если необходимо, долейте масло. Когда уровень выше отметки «Max», создается подпор самотечному его сливу из турбокомпрессора. При переливе уровня во время технического обслуживания, слейте излишнее масло! Пословица «Кашу маслом не испортишь» в данной ситуации не подходит.

3) Износ цилиндро-поршневой группы (ЦПГ) двигателя приводит к прорыву отработанных газов в поддон и созданию повышенного давления в масляном картере двигателя. Данный факт также препятствует самотечному сливу масла и, соответственно, по этой причине турбина выгоняет его через уплотнения.

4) Конструктивные особенности некоторых двигателей также влияют на создание сопротивления самотечному сливу масла из турбокомпрессора. Это происходит когда масло забрасывается в сливной маслопровод противовесом коленчатого вала двигателя.

5) Проверьте давление картерных газов. Зачастую, давление газов в картере повышается из-за забитой системы вентиляции картера, либо сапунного фильтра. А в холодное время года в системе вентиляции картера может образоваться ледяная пробка (замерзает конденсат). Оба данных факта приводят к тому, что турбина визуально бросает масло. Очистите либо замените систему вентиляции картера (сапунный фильтр).

6) На данном рисунке показаны идеальные условия для работы турбины. Уровень в норме. Сливной маслопровод имеет правильную форму – прямая трубка, без изгибов ведущая в масляный картер двигателя. Трубка подведена к картеру в правильном месте – чуть выше уровня масла в картере двигателя.

turbomicron.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
