Шевроле круз предохранители и реле

Номер А Защищаемая цепь
1 15 Блок управления коробкой передач
2 15 Блок управления двигателем
3 Не используется
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
7 Не используется
8 15 Система впрыска топлива
9 15 Система впрыска топлива, система зажигания
10 15 Блок управления двигателем
11 10 Датчик концентрации кислорода
13 7,5 Электромагнитный клапан адсорбера
14 Не используется
15 20 Очиститель заднего стекла
16 7,5 Зажигание, датчик качества воздуха в салоне (система кондиционирования)
17 5 Зажигание, подушка безопасности
18 10 Датчик положения дроссельной заслонки круз
19 Не используется
20 20 Топливный насос
22, 23, 29 Не используется
30 15 ABS
31 20 Блок управления кузовным оборудованием
32 20 То же
33 30 Обогрев передних сидений
34 25 Люк крыши
35 30 Аудиосистема
36 Не используется
37 10 Предохранитель правой фары дальнего и ближнего света
38 10 Левая фара дальнего и ближнего света
39,40 Не используется
46 10 Вентилятор системы охлаждения
47
10 Датчик концентрации кислорода
48 15 Противотуманные фары
49,50 Не используется
51 15 Звуковой сигнал
52 15 Приборная панель
53 10 Электро зеркало
54 5 Выключатель световых приборов, управление световыми приборами
55 7,5 Складывание зеркал
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Не используется
60 7,5 Обогреватель зеркала
61 7,5 Обогреватель зеркала
62 10 Состояние воздуха
63 7,5 Датчик заднего стекла
64 5 Датчик качества воздуха
65 7,5 Задние противотуманные фары
66 15 Омыватель заднего стекла
67 20 Блок управления подачей топлива
68 Не используется
69 5 Датчик напряжения аккумуляторной батареи
70 5 Датчик дождя
71 Не используется
Плавкие вставки
6 30 Очиститель ветрового стекла
12 30 Тяговое реле стартера
21 30 Задние электрические стеклоподъемники
22 Не используется
24 30 Передние электрические стеклоподъемники cruze
25 20 Вакуумный насос с электронным управлением
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
41 Не используется
42 40/ 30/ 20 Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40 Вентилятор системы охлаждения двигателя
59 30 Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2
Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители
R6 _ Не используется
R7 _ Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

vsepredohraniteli.ru

Предохранители Chevrolet Cruze: схема, расположение блоков

Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.

Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.

Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.

Блоки с предохранителями и реле в моторном отсеке

Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке.

В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства.

Примечание. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент. Если после замены деталь снова перегорает, машину нужно отогнать в сервисный центр для тщательной диагностики.

Запрещено менять номинал плавкого предохранителя на более высокий или вставлять в гнездо перемычки «паучки» (счалки из меди, стали) – это может спровоцировать пожар проводки, привести к необратимым последствиям.

Главный блок с реле и предохранителями

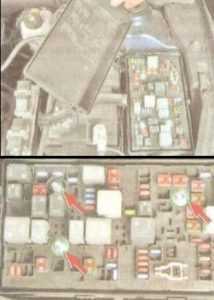

Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом. Найти его можно по квадратной пластиковой крышке, закрытой на три защелки.

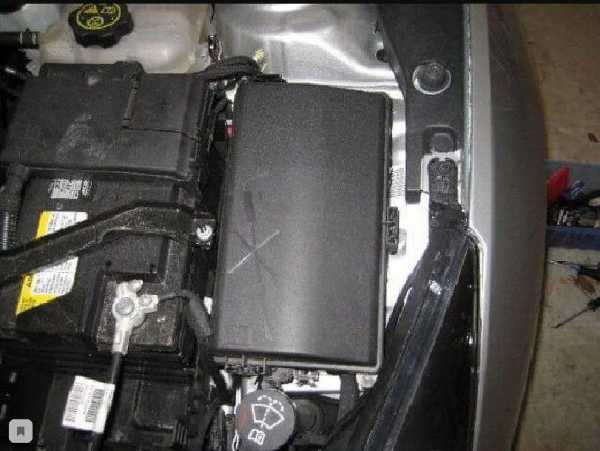

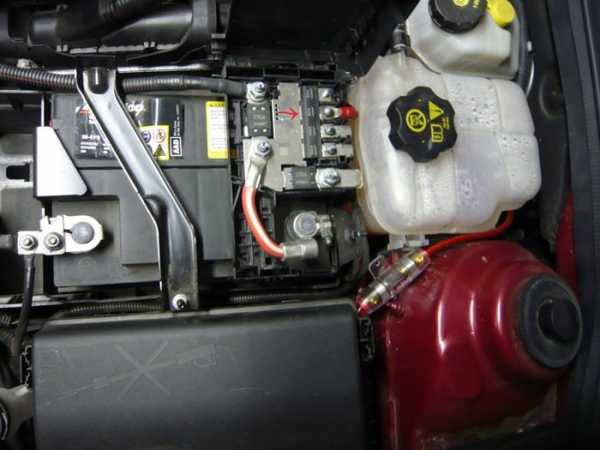

Расположение блока в моторном отсеке

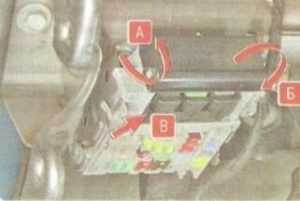

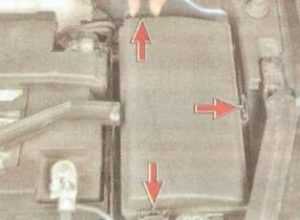

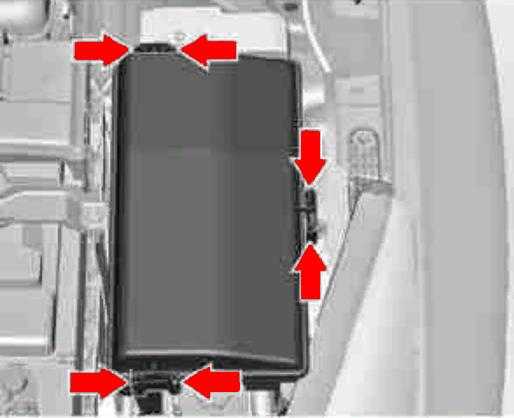

Расположение защелок на блоке

Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения.

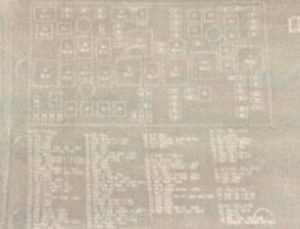

С обратной стороны блока нанесена схема расположения предохранителей и реле. Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены.

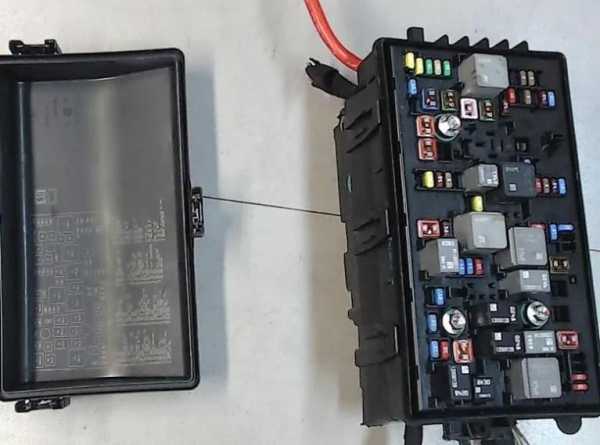

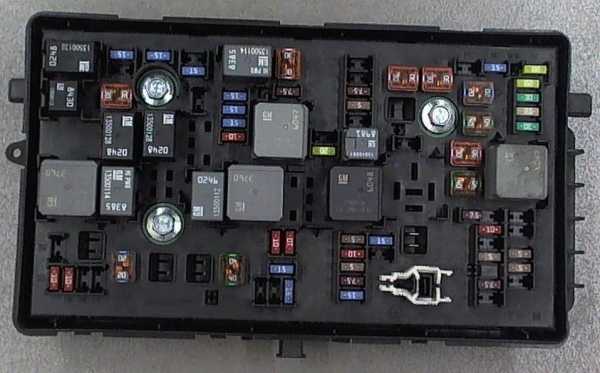

Блок предохранителей с крышкой от Cruze. Внешний вид.

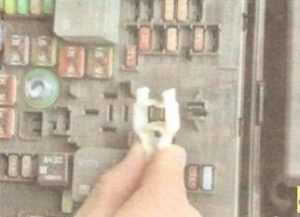

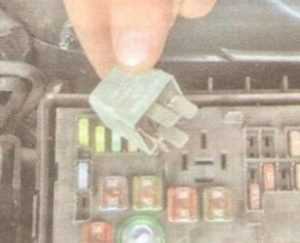

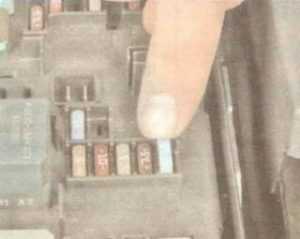

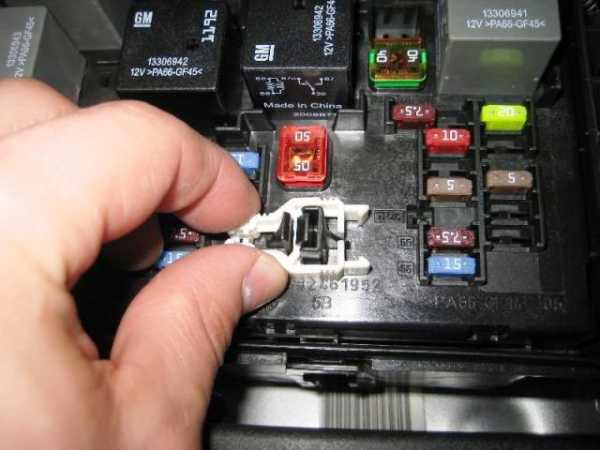

Важно! Вынимать сегменты руками, раскачивая их, категорически запрещается. Есть возможность повредить хрупкие ножки деталей.

Список элементов и их соответствие аппаратуре:

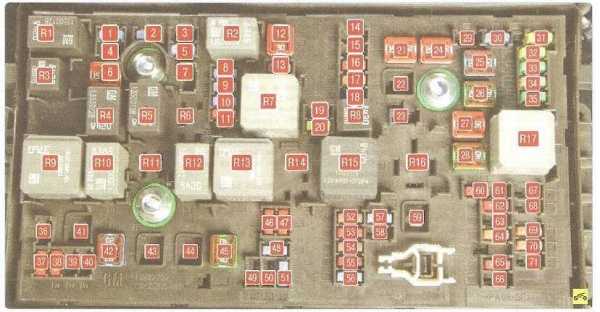

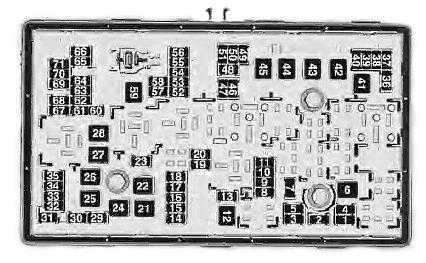

Схема расположения предохранителей

Схема расположения предохранителей на подкапотном блоке Cruze

№ по порядкуЗа что отвечаетМощность, A
1Блок управления коробкой передач15
2Блок управления двигателем15
3Не используется
4Электромагнитный воздушный клапан адсорбера10
5Зажигание15
6Очиститель ветрового стекла30
7Не используется
8Система впрыска топлива15
9Система впрыска топлива, система зажигания15
10Блок управления двигателем15
11Датчик концентрации кислорода10
12Тяговое реле стартера30
13Электромагнитный клапан адсорбера7.5
14Не используется
15Очиститель заднего стекла20
16Зажигание, датчик качества воздуха в салоне (система кондиционирования)7.5
17Зажигание, подушка безопасности5
18
Датчик положения дроссельной заслонки10
19Не используется
20Топливный насос20
21Задние электрические стеклоподъемники30
22Не используется
23Не используется
24Передние электрические стеклоподъемники30
25Вакуумный насос с электронным управлением20
26ABS40
27Система управления электронным ключом30
28Обогрев заднего стекла40
29Не используется
30ABS15
31Блок управления кузовным оборудованием20
32Блок управления кузовным оборудованием20
33Обогрев передних сидений30
34Люк крыши25
35Аудиосистема30
36Не используется
37Правая фара дальнего и ближнего света10
38Левая фара дальнего и ближнего света10
39Не используется
40Не используется
41Не используется
42Вентилятор системы охлаждения двигателя40/ 30/ 20
43Не используется
44Не используется
45Вентилятор системы охлаждения двигателя40
46Вентилятор системы охлаждения10
47Датчик концентрации кислорода10
48Противотуманные фары15
49Не используется
50Не используется
51Звуковой сигнал15
52Приборная панель15
53Электро зеркало10
54Выключатель световых приборов, управление световыми приборами5
55Складывание зеркал7.5
56Омыватель ветрового стекла15
57Замок рулевой колонки15
58Не используется
59Нагреватель дизельного топлива30
60Обогреватель зеркала7.5
61Обогреватель зеркала7.5
62Состояние воздуха10
63Датчик заднего стекла7.5
64Датчик качества воздуха5
65Задние противотуманные фары7.5
66Омыватель задн

avtomonitor.ru

Chevrolet Cruze расположение предохранителей в салоне и моторном отсеке

Предохранители
1 Блок управления коробкой передач
2 Контроллер электронной системы управления двигателем
3 пусто
4
5 Зажигание
6 Очистители ветрового стекла
7 пусто
8 Топливные форсунки
9 Катушки зажигания, топливные форсунки
10 Блок управления двигателем
11 Кислородный датчик
12 Электромагнит стартера
13 Электромагнитный воздушный клапан адсорбера
14 пусто
15 Очиститель заднего стекла
16 Зажигание, датчик качества воздуха
17 Зажигание, подушка безопасности
18 Блок управления подачей топлива
19 пусто
20 Топливный насос
21 Задние электрические стеклоподъемники
22 пусто
23 пусто
24 Передние электрические стеклоподъемники
25 Вакуумный насос с электронным управлением
26 ABS
27 Система управления электронным ключом
28 Обогрев заднего стекла
29 пусто
30 ABS
31 Блок управления кузовным оборудованием
32 Блок управления кузовным оборудованием
33 Обогрев передних сидений
34 Вентиляционный люк крыши
35 Информационно-развлекательная система, усилитель
36 пусто
37 Правая фара дальнего света
38 Левая фара дальнего света
39 пусто
40 пусто
41 пусто
42 Вентилятор охлаждения
43 44
45 Вентилятор охлаждения
46 Вентилятор охлаждения
47 Кислородный датчик
48 Противотуманная фара
49 пусто
50 пусто
51 Звуковой сигнал
52 Приборная панель
53 Электромагнитное зеркало
54 Выключатель световых приборов, управление световыми приборами
55 Складывание зеркал
56 Омыватель ветрового стекла
57 Замок рулевой колонки
58 пусто
59 Подогрев дизельного топлива
60 Подогрев зеркал
61 Подогрев зеркал
62 Состояние воздуха
63 Датчик заднего стекла
64 Датчик качества воздуха
65 Задние противотуманные фонари
66 Задний омыватель
67 Блок управления системы топливоподачи
68 пусто
69 Датчик напряжения аккумулятора
70 Датчик дождя
71 пусто
Реле
1 Реле муфты компрессора кондиционера
2 Реле стартера
3 Реле охлаждающего вентилятора
4 Реле контроля скорости стеклоочистителя ветрового стекла
5 Реле стеклоочистителя ветрового стекла
6 пусто
7 Реле силовой передачи
8 Реле топливного насоса
9 Вентилятор системы охлаждения — реле средней скорости № 1
10 Вентилятор системы охлаждения — реле средней скорости № 2
11 пусто
12 Реле контроля скорости вентилятора системы охлаждения
13 Вентилятор системы охлаждения — реле высокой скорости
14 пусто
15 Основное реле зажигания
16 Реле нагревателя топлива
17 Реле антизапотевателя заднего стекла

autozona54.ru

Расшифровка блоков предохранителей Chevrolet Cruze

Номинальный ток, A Назначение предохранителей

Блок предохранителей расположенных в монтажном блоке салона

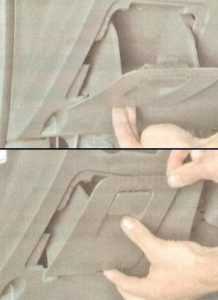

Блок предохранителей находится в салоне автомобиля, в панели приборов с левой стороны, за вещевым ящиком для мелких предметов. Для доступа — откройте вещевой ящик и потяните вверх.
1 10 Информационно развлекательная система
2 Резерв
3 25 Блок управления оборудованием кузова
4 20 Информационно развлекательная система
5 7,5

Информационный дисплей

Система помощи при парковке

6 20 Прикуриватель
7 20 Штепсельная розетка
8 30 Блок управления оборудованием кузова
9 30 Блок управления оборудованием кузова
10 30 Блок управления оборудованием кузова
11 40 Электровентилятор системы отопления и кондиционирования
12 Резерв
13 25 Подогрев сидений
14 5 Диагностический разъем
15 10 Подушка безопасности
16 10

Центральный замок

Задняя дверь багажного отделения

17 15 Кондиционер
18 Резерв
19 5 Рычаг переключения передач
20 Резерв
21 15 Приборы
22 2

Зажигание

Система управления электронным ключом

23 20 Блок управления оборудованием кузова
24 20 Блок управления оборудованием кузова
25 20 Замок рулевой колонки
26 Резерв
Блок предохранительный в моторном отсеке
Блок предохранителей расположен в моторном отсеке Шевроле Круз, сторона водителя. Для доступа — переведите три фиксатора и снимите крышку.
1 15 Блок управления коробкой передач
2 15 ЭБУ двигателя
3 Резерв
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
6 30 Очиститель ветрового стекла
7 Резерв
8 15

Система впрыска топлива

9 15

Система впрыска топлива

Система зажигания

10 15 ЭБУ двигателем
11 10 Датчик концентрации кислорода
12 30 Тяговое реле стартера
13 7,5 Электромагнитный клапан адсорбера
14 Резерв
15 20 Очиститель заднего стекла
16 7,5

Зажигание

Датчик качества воздуха в салоне системы кондиционирования

17 5

Зажигание

AirBag

18 10 Датчик положения дроссельной заслонки
19 Резерв
20 20 Топливный насос
21 30 Задние электрические стеклоподъемники
22 Резерв
23 Резерв
24 30 Передние электрические стеклоподъемники
25 20 Вакуумный насос
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
29 Резерв
30 15 ABS
31 20 ЭБУ оборудования кузова
32 20 ЭБУ оборудования кузова
33 30 Обогрев передних сидений
34 25 Электролюк
35 30 Аудиосистема
36 Резерв
37 10 Дальний свет — правая фара
38 10 Дальний свет — левая фара
39 Резерв
40 Резерв
41 Резерв
42 40/30/20 Вентилятор системы охлаждения двигателя
43 Резерв
44 Резерв
45 40 Вентилятор системы охлаждения двигателя
46 10 Вентилятор системы охлаждения
47 10 Датчик концентрации кислорода
48 15 Противотуманные фары
49 Резерв
50 Резерв
51 15 Звуковой сигнал
52 15 Панель приборов
53 10 Электрохромное зеркало
54 5 Световые приборы: выключатель и управление
55 7,5 Электрозеркала — складывание
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Резерв
59 30 Нагреватель дизельного топлива
60 7,5 Обогрев зеркала

www.avtocar.su

Блок предохранителей Chevrolet Cruze | Base-ex

Рассмотрены автомобили Chevrolet Cruze 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.


Где находится монтажный блок предохранителей.
Под капотом — цифра 12

Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок

В монтажном блоке закреплен пинцет для извлечения и замены предохранителей


Прежде чем заменить предохранитель выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику. Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем. Назначение и сила тока предохранителей указана в таблице ниже.


Для того чтобы заменить предохранитель в блоке моторного отсека зацепите пинцетом предохранитель и извлеките его из разъема

Затем установите новый предохранитель

Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке с открытой крышкой

Расшифровка:

Номер предохранителя/ плавкой вставки/релеСила тока,АЗащищаемая цепь
115Блок управления коробкой передач
215Блок управления двигателем
3Не используется
410Электромагнитный воздушный клапан адсорбера
515Зажигание
7Не используется
815Система впрыска топлива Шевроле круз
915Система впрыска топлива, система зажигания
1015Блок управления двигателем
1110Датчик концентрации кислорода
137,5Электромагнитный клапан адсорбера chevrolet cruze
14 Не используется
1520Очиститель заднего стекла
167,5Зажигание, датчик качества воздуха в салоне (система кондиционирования)
175Зажигание, подушка безопасности
1810Датчик положения дроссельной заслонки Шевроле круз
19 Не используется
2020Топливный насос chevrolet cruze
22, 23, 29 Не используется
3015ABS
3120Блок управления кузовным оборудованием
3220То же
3330Обогрев передних сидений
3425Люк крыши
35I 30Аудиосистема chevrolet cruze
36 Не используется
3710Предохранитель правой фары дальнего и ближнего света
3810Левая фара дальнего и ближнего света
39,40Не используется
4610Вентилятор системы охлаждения
4710Датчик концентрации кислорода
4815Противотуманные фары
49,50: Не используется
5115Звуковой сигнал
5215Приборная панель
5310Электрохромное зеркало
545Выключатель световых приборов,  управление световыми приборами
557,5Складывание зеркал chevrolet cruze
5615Омыватель ветрового стекла
5715Замок рулевой колонки
58Не используется
607,5Обогреватель зеркала

НомерСила тока в амперахНазначение
617,5Обогреватель зеркала
6210Состояние воздуха
637,5Датчик заднего стекла
645Датчик качества воздуха
657,5Задние противотуманные фары chevrolet cruze
6615Омыватель заднего стекла
6720Блок управления подачей топлива
68Не используется
695Датчик напряжения аккумуляторной батареи
705Датчик дождя
71Не используется
Плавкие вставки
630Очиститель ветрового стекла
1230Тяговое реле стартера
2130Задние электрические стеклоподъемники
22Не используется
2430Передние электрические стеклоподъемники chevrolet cruze
2520Вакуумный насос с электронным управлением
2640ABS
2730Система управления электронным ключом
2840Обогрев заднего стекла
41Не используется
4240/30/20Вентилятор системы охлаждения двигателя
43,44Не используется
4540Вентилятор системы охлаждения двигателя chevrolet cruze
5930Нагреватель дизельного топлива
Реле
R1Муфта привода компрессора кондиционера
R2Тяговое реле стартера
R3Вентилятор системы охлаждения двигателя (К7)
R4Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители chevrolet cruze
R6_Не используется
R7_Главное реле системы управления двигателем
R8Топливный насос
R9Вентилятор системы охлаждения двигателя (К2)
R10Вентилятор системы охлаждения двигателя (КЗ)
R11Не используется
R12Вентилятор системы охлаждения двигателя (КЗ)
R13Вентилятор системы охлаждения двигателя (К1)
R14Не используется
R15Зажигание
R16Система предпускового подогрева (дизель)
R17Обогрев наружных зеркал заднего вида chevrolet cruze




Блок предохранителей в салоне.

Блок расположен в панели с левой стороны.
Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх.
Затем необходимо вывести нижнюю часть ящика из упоров панели и вытащить его.

На внутреннюю сторону ящика нанесена схема расположения предохранителей

Расшифровка:

Номер плавкой вставки/предохранителяСила тока,АЗащищаемая цепь
  Предохранители
110Информационно развлекательная система, телефон с функцией громкой связи
2Не используется
325Блок управления кузовным оборудованием
420Информационно-развлекательная система
57,5Информационный дисплей, система помощи при парковке
620Предохранитель на прикуриватель
720Штепсельная розетка
830Блок управления кузовным оборудованием
930Блок управления кузовным оборудованием
145Диагностический разъем
1510Подушка безопасности
1610Центральный замок, задняя дверь багажного отделения
1715Кондиционер
18Не используется
195Рычаг переключения передач
20Не используется
2115Приборы
222Зажигание, система управления электронным ключом
2320Блок управления кузовным оборудованием
2420Блок управления кузовным оборудованием
2520Замок рулевой колонки
26Не используется
Плавкие вставки
1030Блок управления кузовным оборудованием
1140Электровентилятор системы отопления и кондиционирования салона
12Не используется
1325Подогрев сидений




Снятие монтажного блока в салоне автомобиля

Отсоедините клемму минус от аккумулятора.
Снимите нижнюю накладку панели приборов

Отсоедините колодку жгутов от блока

Поднимите в положение А скобу фиксатора монтажного блока, установленного на каркасе панели приборов. Отведите верхнюю часть блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките его.

Установка блока предохранителей обратна снятию


Снятие монтажного блока предохранителей и реле под капотом

Выверните три болта крепления, отверните гайку крепления жгута проводов

Извлеките монтажный блок

base-ex.com

Блок предохранителей и реле Chevrolet Cruze

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

Где находится монтажный блок предохранителей.

Под капотом — цифра 12

Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок

В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику. Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем. Назначение и сила тока предохранителей указана в таблице ниже.

Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема

Затем установите новый предохранитель

Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой

Расшифровка элементов блока.

Номер предохранителя/ плавкой вставки/реле

Блок управления коробкой передач

Блок управления двигателем

Электромагнитный воздушный клапан адсорбера

Система впрыска топлива Шевроле круз

Система впрыска топлива, система зажигания

Блок управления двигателем

Датчик концентрации кислорода

Электромагнитный клапан адсорбера chevrolet cruze

Очиститель заднего стекла

Зажигание, датчик качества воздуха в салоне (система кондиционирования)

Зажигание, подушка безопасности

Датчик положения дроссельной заслонки Шевроле круз

Топливный насос chevrolet cruze

Блок управления кузовным оборудованием

Обогрев передних сидений

Аудиосистема chevrolet cruze

Предохранитель правой фары дальнего и ближнего света

Левая фара дальнего и ближнего света

Вентилятор системы охлаждения

Датчик концентрации кислорода

Выключатель световых приборов, управление световыми приборами

Складывание зеркал chevrolet cruze

Омыватель ветрового стекла

Замок рулевой колонки

Датчик заднего стекла

Датчик качества воздуха

Задние противотуманные фары chevrolet cruze

Омыватель заднего стекла

Блок управления подачей топлива

Датчик напряжения аккумуляторной батареи

Очиститель ветрового стекла

Тяговое реле стартера

Задние электрические стеклоподъемники

Передние электрические стеклоподъемники chevrolet cruze

Вакуумный насос с электронным управлением

Система управления электронным ключом

Обогрев заднего стекла

Вентилятор системы охлаждения двигателя

Вентилятор системы охлаждения двигателя chevrolet cruze

Нагреватель дизельного топлива

Муфта привода компрессора кондиционера

Тяговое реле стартера

Вентилятор системы охлаждения двигателя (К7)

Реле режима (скорости) работы передних стеклоочистителей

Передние стеклоочистители chevrolet cruze

Главное реле системы управления двигателем

Вентилятор системы охлаждения двигателя (К2)

Вентилятор системы охлаждения двигателя (КЗ)

Вентилятор системы охлаждения двигателя (КЗ)

Вентилятор системы охлаждения двигателя (К1)

Система предпускового подогрева (дизель)

Обогрев наружных зеркал заднего вида chevrolet cruze

Блок предохранителей в салоне chevrolet cruze.

Блок расположен в панели с левой стороны. Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем необходимо вывести нижнюю часть ящика из упоров панели и вытащить его.

На внутреннюю сторону ящика нанесена схема расположения предохранителей

Расшифровка предохранителей в салоне круз

Номер плавкой вставки/предохранителя

Информационно развлекательная система, телефон с функцией громкой связи

Блок управления кузовным оборудованием

Информационный дисплей, система помощи при парковке

Предохранитель на прикуриватель шевроле круз

Блок управления кузовным оборудованием

Блок управления кузовным оборудованием

Диагностический разъем Шевроле круз

Центральный замок, задняя дверь багажного отделения

Рычаг переключения передач Шевроле круз

Зажигание, система управления электронным ключом

Блок управления кузовным оборудованием

Блок управления кузовным оборудованием

Замок рулевой колонки

Блок управления кузовным оборудованием

Электровентилятор системы отопления и кондиционирования салона

Подогрев сидений Шевроле круз

Снятие монтажного блока в салоне автомобиля

Отсоедините клемму минус от аккумулятора

Снимите нижнюю накладку панели приборов

Отсоедините колодку жгутов от блока

Поднимите в положение А скобу фиксатора монтажного блока, установленного на каркасе панели приборов. Отведите верхнюю часть блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките его.

Установка блока предохранителей обратна снятию

Снятие монтажного блока предохранителей и реле под капотом Шевроле круз

Выверните три болта крепления, отверните гайку крепления жгута проводов

Материалы: http://avtoblokrele.ru/chevrolet/blok-predohranitelej-chevrolet-cruze.html

Перестали работать габариты, ближний свет или задний стеклоочиститель? Не спешите ехать в сервис! Причиной может быть выход из строя одного из предохранителей. В Шевроле Круз производитель установил два блока предохранителей – основной (под капотом) и второстепенный (в салоне автомобиля). Даже при небольшом замыкании предохранитель перегорает, что приводит к выходу из строя отдельного электроприбора. Блок предохранителей Шевроле Круз, расположенный под капотом, кроме ряда предохранителей содержит реле, которые отвечают за включение и отключение отдельных электрических цепей.

Как показывает практика, в этом автомобиле элементы блока предохранителей из строя выходят достаточно редко, но все же каждый водитель должен быть готов к этому, чтобы вовремя устранить неполадку.

В подкапотном пространстве блок предохранителей находится с правой стороны от аккумуляторной батареи. Чтобы открыть крышку, достаточно отщелкнуть 3 фиксирующих защелки. Извлечь электропредохранитель отвечающий, к примеру, за систему впрыска топлива или обогрев заднего стекла можно с помощью пинцета, который есть в блоке предохранителей.

Таблица 2 (продолжение)

Таблица 3 (продолжение)

Таблица 4 (продолжение)

Реле в моторном блоке предохранителей

В салоне блок с предохранителями расположен на торпеде (с левой стороны от руля, за бардачком). В этом блоке находятся элементы, отвечающие за электрические приборы салона: прикуриватель, предохранитель света в салоне Шевроле Круз, кондиционер и т. д. Чтобы извлечь электропредохранитель, как и в первом случае, понадобится пинцет.

Пользуясь вышеперечисленными подсказками, можно без дополнительных усилий и затрат устранить поломку в автомобиле. Все предохранители для этого автомобиля можно купить в автомагазинах вашего города или сети Интернет.

Материалы: http://www.bibi.pro/autowiki/1084-gde-nakhodyatsya-predokhraniteli-v-shevrole-kruz

Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017 года. В нашей публикации буду рассмотрены блоки предохранителей шевроле круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Расшифровка

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

  1. Реле средней скорости вентилятора системы охлаждения;
  2. Реле регулировки скорости вентилятора охлаждения;
  3. Реле средней скорости вентилятора системы охлаждения.

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Схема

Таблица с описанием

Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.

Если после замены предохранителя проблема не исчезла, возможно причина в самом блоке и его надо заменить. В данном видео вы увидите как самому заменить блок с предохранителями который находится под капотом.

Больше информации шевроле круз, можете узнать изучив руководство по эксплуатации: «скачать«.

Комментарии 1

скажите пожалуйста,а где в крузе находится реле обогрева заднего стекла?

Материалы: http://vsepredohraniteli.ru/chevrolet/cruze-blok-predohranitelej-shemi.html

car-avz.ru

описание, расположение, фото и видео

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи. Второй, в салоне слева, за бардачком. Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель. Сначала можно попытаться устранить проблему самостоятельно.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

В случае отказа какого-либо электрооборудования первым делом проверьте электропредохранитель, который за него отвечает. Для того чтобы это проще было сделать ознакомьтесь с предлагаемыми схемами.

Предохранители и реле в моторном отсеке

Если у вас отказало какое-то оборудование, то ищите его в таблицах. Далее, определив его номер, ищите расположение элемента, отвечающего за него в схеме.

Предохранители в салонном отделении и защищаемые ими цепи

Схема блока предохранителей в салоне Схема расшифровки салонного блока

В этот блок собраны в основном элементы, отвечающие, за оборудование внутри салона автомобиля: розетка, прикуриватель, кондиционер, ветилятор и т.д. С поиском нужного у вас не должно возникнуть проблем.

Процесс снятия и замены

Если у вас отказало что-то в электрооборудовании, то сначала найдите его в схеме, а потом определите его расположение. Далее, можете приступать к его замене.

Подкапотный

  1. Поднимаем крышку капота и фиксируем ее.
  2. Рядом с аккумуляторной батареей находим пластиковый ящичек.

    Расположен рядом с аккумулятором

  3. По бокам есть три фиксатора. Отжимаем их.

    Фиксаторы, которые нужно отжать

  4. Снимаем крышку.

    Снятие крышки

  5. Перевернув ее, находим на обратной стороне схематическое изображение, которое поможет нам определить расположение требуемого электропредохранителя, реле или же плавкой вставки.

    Схема на обратной стороне

  6. Находим специальный пинцет (он намного упрощает процесс замены). Перед заменой попытайтесь определить, почему элемент перегорел.

    Расположен вверху

  7. Электропредохранитель, который нужно заменить просто зажмите пинцетом и вытащите из разъема.

    Зажимаем пинцетом

  8. Новый, вставьте в пинцет и установите в разъем.

    Вставляем новый

  9. Реле или же плавкие вставки свободно извлекаются и устанавливаются рукой.

Важно! В случае повторного перегорания предохранителя, оставьте самостоятельные попытки устранения неисправности и обратитесь за помощью к автоэлектрику. Ни в коем случае не ставьте электропредохранители отличного номинала или же так называемый «жучок». Подобные действия могут привести к полному выходу из строя электрооборудования или же к пожару.

За бардачком

  1. Извлеките все из бардачка.
  2. Откройте его.

    Откидываем крышечку

  3. Потяните вверх.
  4. Низ бардачка нужно вывести из специальных упоров.
  5. Извлекаем его полностью.
  6. На задней стороне наклеено схематическое изображение, которое поможет найти перегоревший элемент.
  7. Извлекаются и устанавливаются точно так же, как и в отделении под капотом. Меры предосторожности те же.Извлекаем элемент Загрузка …

Видео «Что делать если не работает прикуриватель в Шевроле»

В этом видео показано где находятся электропредохранители на автомобилях марки Шевроле и как их заменить.

avtozam.com

Отправить ответ

avatar
  Подписаться
Уведомление о
