Ремонт рулевой рейки своими руками: пошаговый план

Возможен ли ремонт рулевой рейки своими руками, если появился стук в рулевом, или придётся потратиться на автосервис?
Исправность рулевого механизма, это залог безопасности, но к сожалению, ничто не вечно и износ когда-то приходит. Как проверить рулевую рейку и устранить неисправность самому?

Несколько слов о рейках

В публикациях на блоге уже много писалось о механизме управления машины и о рейке в частности. Но, думаю, не лишним будет освежить знания.

Итак, рулевая рейка выполняет важную задачу – преобразовывает вращение «баранки» в повороты колёс в горизонтальной плоскости. Рассмотрим процесс детальнее.

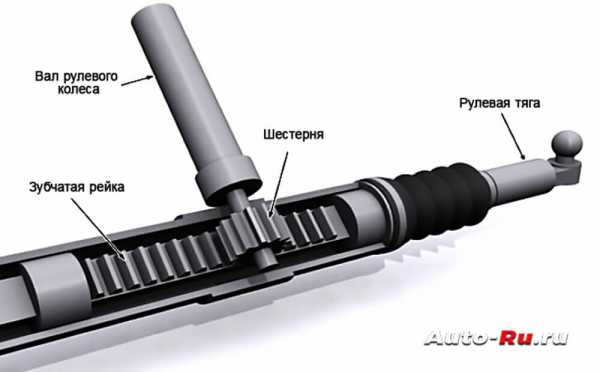

Простейшая разновидность этого узла состоит из шестерни на валу руля и пластины с зубьями. Когда мы поворачиваем руль, пластина начинает сдвигаться в одну из сторон, увлекая за собой тяги, которые, в свою очередь, поворачивают колёса авто.

Это элементарная конструкция, и весь механизм в данном случае приводится в движение исключительно физической силой водителя. Подобные варианты очень распространены на отечественных авто.

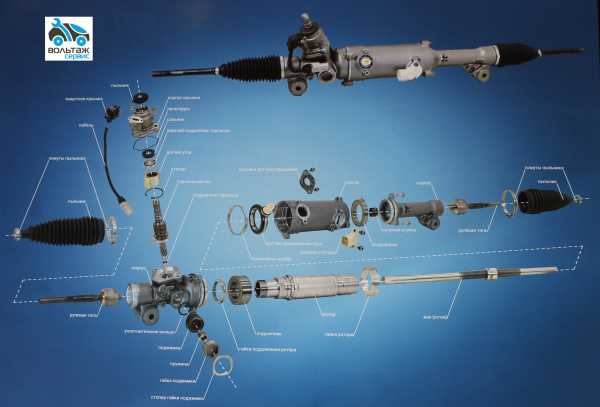

Есть и более продвинутые конструкции – с гидро- и электроусилителем. Устройство рулевой рейки с гидроусилителем немного сложнее простого механического варианта.

Здесь присутствуют дополнительные узлы, помогающие водителю без особых усилий крутить «баранку».

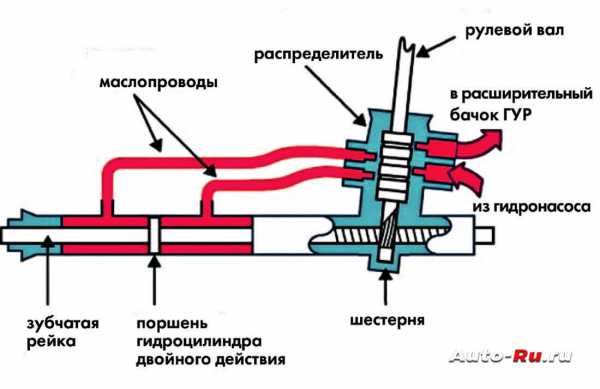

Если точнее — контур, по которому циркулирует под давлением масло, узел с клапанами на валу руля и поршень двойного действия, непосредственно связанный с рейкой.

При повороте руля приоткрываются клапаны с определённой стороны, и масло устремляется по открытым магистралям, давя на поршень в одну или другую сторону, а он уже двигает рейку.

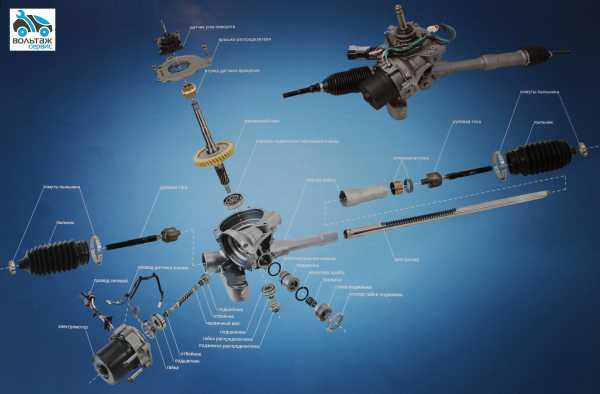

В вариантах рулевой рейки с электроусилителем, основным силовым элементом является шаговый электромотор, перемещающий механизмы рулевого управления.

На первый взгляд устройство рулевого механизма может показаться достаточно сложным, добраться до него зачастую проблематично, поэтому возникает вопрос, возможен ли ремонт рулевой рейки своими руками?

На самом деле, возможен, и пугаться трудностей не стоит.

Рассмотрим простые варианты ремонта на примере отечественных ВАЗ 2109 и 2110, автомобили укомплектованые механическими узлами управления.

Анализ проблем с управлением автомобиля

Какие симптомы говорят о том, что с этим узлом что-то неладное?

Варианты такие:

  • появился люфт на руле;
  • «баранка» стала непривычно тяжёлой;
  • слышны подозрительные стуки при повороте руля;
  • у систем с гидроусилителем начало подтекать масло;
  • руль периодически закусывает в одном положении.

Если нечто подобное вы заметили на своём авто, то самое время задуматься о посещении автосервиса или всё же попробовать ремонт рулевой рейки своими руками.

Второй вариант поможет вам сэкономить не только средства, но и время, ведь на СТО зачастую бывают очереди, а оставаться даже на небольшой срок без машины не хочется никому.

Итак, рассмотрим последовательности несложного самостоятельного ремонта рейки на примере популярных отечественных авто ВАЗ 2109 и ВАЗ 2110.

Ремонт рулевой рейки своими руками

Нужно отметить, что вышеперечисленные симптомы вовсе не означают дорогостоящий ремонт с заменой узлов рулевого управления, зачастую всё обходится профилактической заменой расходных деталей.

Но, к сожалению, чтобы точно определить проблему, придётся покопаться и провести демонтаж рейки. Ремонт рулевой рейки ваз 2109 своими руками будет выглядеть таким образом:

  • поднять переднюю часть авто при помощи домкратов, установить противооткаты и предусмотреть другие меры безопасности;
  • освободить доступ к рейке;
  • поставить колёса прямо и открутить болт шлицевого соединения, который находится возле педалей;
  • открутить гайки рулевых тяг;
  • узел готов к отсоединению, хотя можно ещё попробовать сразу снять тяги.

Для устранения неисправности в первую очередь нужно обзавестись специальным ремкомплектом, который продаётся в автомагазинах.

Он может полный, включая шестерню и рейку, или неполный, содержащий игольчатый подшипник, опорную втулку, уплотнительные резинки, стопорные кольца, кожух пыльника, стяжки и прочую мелочовку.

Далее рулевую рейку надо разобрать и заменить износившиеся элементы на новые из купленного набора. Порядок действий выглядит примерно так:

  • снимаем пыльник, торцевые колпачки и упоры;
  • восьмигранником откручиваем резьбовые пробки и извлекаем пружины, упорные втулки и кольца – всё это внимательно осматриваем и если нужно меняем;
  • не лишним будет проверить подшипник и при малейшем подозрении на люфт, заменить его;
  • осматриваем приводную шестерню;
  • наконец, достаём саму рейку, и тут важно не забыть поменять втулки опорного вала и резинки – всё это есть в ремкомплекте;
  • самый сложный пациент – игольчатый подшипник. Для него нужен специальный ключ или, в крайнем случае, дрель со сверлом на 1,5 мм, которым мы ослабляем торец подшипника и затем выбиваем его;
  • после того как поменяли всё что можно, смазываем детали рейки и собираем всё как было.

Ремонт рулевой рейки ваз 2110 своими руками схож, но есть нюансы. Некоторые версии «десяток» оснащены новыми узлами, разбирать которые полностью для замены втулки нет необходимости.

Достаточно снять гофру, открутить гайку под ней и рейка распадётся на две части – в одной из них будет удобный доступ к втулке.

Не так это все сложно, чтобы провести ремонт рулевой рейки своими руками. Был рад помочь с ремонтом вашего четырёхколёсного друга!

auto-ru.ru

Рулевая рейка — типичные неисправности и способы ремонта — журнал За рулем

Есть ли альтернатива дорогостоящей замене узла из-за его течи или стуков? Разбираемся в основных неисправностях и оригинальных приемах ремонта рулевых механизмов.

00

Еще не так давно автопроизводители допускали ремонт механизмов, продавали оригинальные запчасти и разрабатывали технологии восстановления. Однако позже лавочку прикрыли, мотивируя это угрозой безопасности. Хотя в конструкцию и технологии изготовления рулевых реек никаких принципиальных изменений не внесли. Благо, альтернатива дорогостоящей замене узла из-за его течи или стуков всё еще есть. При квалифицированном подходе рейки успешно ремонтируют без какой-либо угрозы безопасности.

ПАЛКИ В КОЛЕСА

01

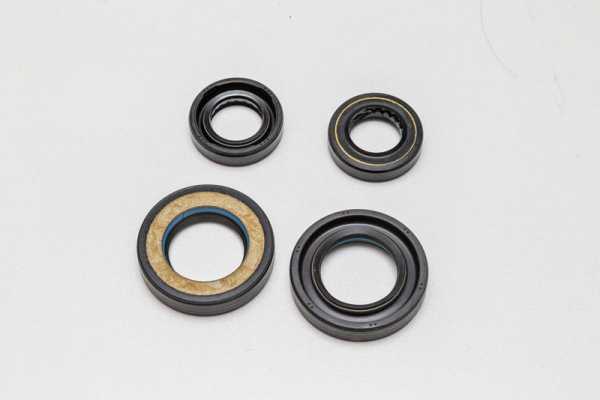

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Примерно в 2005 году почти все автопроизводители резко изменили свою политику — рулевые рейки были объявлены неремонтопригодными. Продажу оригинальных запчастей и доступ к информации о технологии восстановления узлов прикрыли. Однако это не поставило крест на индустрии ремонта. Для большинства автомобилей рулевые механизмы делают крупные сторонние производители, например ZF. Поэтому остались доступными оригинальные запчасти и техническая информация. Кроме того, никто не отменял унификацию. Зачастую на свежие модели одного автопроизводителя подходят запчасти от других машин начала 2000‑х годов. Кроме того, есть производители, специализирующиеся на тех же сальниках и втулках. По их каталогам нетрудно подобрать запчасть не

www.zr.ru

Ремонт рулевых реек в Москве, восстановление и переборка рейки, автосервис «Вольтаж

м. Ленинский проспект (ул.Карьер, 2а) +7 (495) 646-14-02
м. Алексеевская (ул.Маломосковская, 22с2) +7 (495) 766-63-25
м. Новогиреево (ул.Кетчерская, 13) +7 (495) 766-68-29

В нормальных условиях рулевая рейка служит от 200 до 250 тысяч км. В условиях дорог России этот срок уменьшается на неопределённое количество километров. Из-за одного неудачного наезда на бордюр или попадания в яму главный силовой узел может выйти из строя – рейка сломается.

Как узнать, что рулевая рейка вышла из строя?

Главные признаки поломки:

  • течёт масло из-под автомобиля;
  • появился стук;
  • стук сопровождается отдачей в рулевое колесо;
  • руль туго поворачивается;
  • увеличился люфт руля.

Указанные симптомы – это практически предсмертные судороги рулевой рейки. Ещё чуть-чуть и она полностью выйдет из строя. Покупать новый силовой узел – это большие деньги. Ремонт рулевых реек в Москве, самом дорогом городе РФ – намного дешевле, чем полная замена детали.

Как отреставрировать рулевую рейку?

Во-первых, нужна диагностика. Во-вторых, команда специалистов. В-третьих, специальное оборудование для снятия рейки, и детали для замены сломанных частей механизма. Если у Вас есть всё это, чудесно – Вы можете самостоятельно починить рейку. Ну, а если нет, даже не пытайтесь вынуть узел из машины – так только усугубите ситуацию.

Наши автосервисы специализируются именно на данном виде услуг, откуда и название компании «Вольтаж – Ремонт реек». Предлагаем Вам дешёвый, быстрый и гарантированный способ вернуть в строй сломанную рейку. Самостоятельно продиагностируем, снимем неисправные детали и поставим на их место оригинальные компоненты от официальных поставщиков.

Мы предлагаем ремонт рулевых реек, который обойдется вам в 1,5-2 раза дешевле, чем покупка новой детали. Чиним рейки уже больше 12 лет, и продолжаем этим заниматься с удовольствием. Приезжайте к нам – быстро проведём ремонт рулевой рейки в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске и Кирове,

по следующим адресам. Либо звоните нам по телефонам в Москве. Возможно, у Вас не сломана рейка. Наш консультант в идеале знает все нюансы работы этого силового узла и поможет с консультацией. Звоните прямо сейчас!

Популярные услуги

remont-reek.org

Как делается самостоятельный ремонт рулевой рейки

Ремонт рулевой рейки или редуктора усилителя руля, как ее еще называют, дело важное – его нужно уметь делать своими руками. Почему? Да потому, что если происходит неисправность рулевой рейки, то идет отказ рулевого управления, а это может обернуться катастрофой на дороге. Чтобы этого не произошло, нужно знать,

как ремонтировать рулевую рейку.

Поскольку рейка — это часть соединяющая руль с колесами, она же и чувствует на себе неровности дорог, удары при поворотах. Соответственно, рулевая рейка довольно сильно изнашивается и нуждается в надлежащем уходе.

Признаки приближения ремонта рулевой рейки

  • появился стук в рейке, ощутимое биение в руле;
  • рулевое колесо начало крутиться тяжелее;
  • при вращении руля стал ощущаться люфт рулевой рейки;
  • из рулевой колонки начала подтекать жидкость ГУРа;
  • появились непривычные звуки при работе ГУР.

В основном, ремонт рулевой рейки на ВАЗ 21099 не сильно отличается от ремонта рейки на BMW 3 (E46), к примеру. Принцип действий тот же, но некоторые различия в конструкции есть. Надо признать, что работа достаточно сложная – прежде чем приступать к ней, необходимо знать устройство рулевой рейки.

Для ремонта понадобится набор деталей и инструментов, без которых не обойтись при самостоятельном ремонте рейки руля.

Пригодится ремкомплект рулевой рейки, состоящий из сальников, уплотнительных колец, втулок, а также гофры, подшипника вала шестерни и тюбика со смазкой.В ящике с инструментами должны быть: специальный восьмигранный ключ, приспособления для снятия подшипников и щипцы для монтажа стопорного кольца. Разумеется, стандартный набор гаечных ключей тоже должен быть под рукой. Ремонт рулевой рейки своими руками делается на эстакаде или смотровой канаве.

Происходит это в три этапа – 1) снятие рулевой рейки, разборка/ чистка деталей; 2) замена негодных частей новыми; 3) проверка зубчатого вала рулевой рейки.

Разборка рулевой рейки

  1. Плоской отверткой открутить рулевые тяги от рулевой рейки
  2. Открутить нижнюю заглушку зубчатого вала.
  3. Открутить стопорную гайку.
  4. Снять стопорное кольцо и выбить вал.
  5. Изъять нижний сальник
  6. Извлечь стопорный штифт, блокирующий верхний сальник.
  7. Повернуть стопорную заглушку, вытащить стопорное кольцо за проволоку.
  8. Вытащить рулевую рейку с правой стороны, снять с нее сальник с пластиковой втулкой.
  9. Вытащить сальник, заглушку, извлечь пружину, прижимной механизм.

Помыть все демонтированные детали, провести диагностику на предмет повреждений. Заменить изношенные части.

Сборка рулевой рейки

  1. Нанеся специальную смазку, становить внутренний сальник (пружиной вниз).
  2. Поставить рейку в корпус.
  3. Надеть втулку на правый сальник, смазать все детали, установить сальник.
  4. Установить заглушку, не забыв зафиксировать проволокой.
  5. Надеть на зубчатый вал нижний сальник.
  6. Установить рулевую рейку в среднее положение и вставить зубчатый вал на место (предварительно смазав).
  7. Поставить верхний сальник, установить стопорное кольцо.
  8. Закрутить нижнюю стопорную гайку, а также подшипник, заглушку.
  9. Установить и туго затянуть прижимной механизм, пружину и заглушку.

Далее установка происходит в обратной последовательности.

Как видно, ремонт рулевой рейки своими руками вполне под силу человеку знакомому с ремонтом в общих чертах. К слову, самостоятельному ремонту подвержены механические и гидравлические рулевые рейки, которые встречаются куда чаще, чем их современный аналог – электронная рулевая рейка. Последняя нуждается в специальной настройке, возню с которой лучше доверить профессионалам.

etlib.ru

Профессиональный ремонт рулевых реек и рулевого управления автомобиля в СПб


При ремонте рулевой рейки диагностика подвески бесплатно!

СТО «Forward Rail Hydraulics» оказывает широкий спектр услуг по профессиональному ремонту и диагностике рулевого управления — ремонт рулевых реек и ремонт насосов ГУР на легковые автомобили в Санкт-Петербурге.

Признаки неисправностей при ремонте рулевой рейки

  • Течь рулевой рейки. Это распространённая поломка на сегодняшний день, при езде по неровному участку дороги, подвеска автомобиля отрабатывает удары, тем самым выходя из строя. Рулевая рейка это тоже агрегат подвески автомобиля, принимающий на себя большие нагрузки через рулевые тяги. Вследствие эксплуатации автомобиля пыльники рулевой рейки изнашиваются. После чего влага попадает в пыльники, рулевой вал корродирует, стирая сальники высокого давления. Рулевая рейка начинает течь. Течь рулевой рейки обнаружить не сложно: отъезжая от места стоянки своего автомобиля, мы можем наблюдать масленое пятно (лужу). Естественно падает уровень масла ГУР в бачке. Затем насос ГУР начинает шуметь т.к. засасывает воздух из бачка ГУР. Так же течь рейки может быть вызвана временным износом сальников, со временем резина сальника твердеет и перестаёт обжимать вал, тем самым рулевая рейка начинает течь.
  • Стук в рулевой рейке. В рейке при эксплуатации автомобиля, со временем появляется стук, глухой или ярко выраженный. Рулевая рейка принимает на себя удары, через систему рычагов автомобиля, от всех неровностей дорог передавая их далее, а именно в рулевую колонку. Удары и биение затем отражаются на рулевом колесе автомобиля. Удары и биение на рулевом колесе особенно заметно, когда автомобиль двигается прямо или накатом, проезжая по неровной дороге — например, через трамвайные пути. Также при поворотах руля в крайние положения влево или вправо стук в рулевое колесо становится меньше или совсем исчезает, это означает, что зубья на валах в рулевой рейке между штоком и распределителем изношены в центральном положении. Также стук, а возможно и так называемое «лязганье» можно ощутить при интенсивном вращении руля влево и вправо (туда-сюда), при выключено зажигание автомобиля, чтобы исключить возможное воздействие гидроусилителя или электроусилителя руля.
  • Туго вращается руль. Бывает в одну либо в обе стороны. В основном это может быть вызвано из-за износа корпуса распределителя рулевой рейки или других уплотняющих элементов агрегата (рулевой рейки). Такие признаки могут появиться из-за неисправности рулевой рейки, насоса гидроусилителя руля и других узлов системы ГУР. Но «тугой руль» может быть причиной других неисправностей автомобиля. Например, поломкой узлов подвески.
  • Повышенный люфт руля. Люфт руля не всегда указывает на неисправность рулевой рейки, иногда люфт может стать причиной износа нижней либо верхней крестовины рулевой колонки. Опять же повышенный люфт руля может быть вызван неисправностями подвески (сайлентблоки рычагов и подрамника) автомобиля. В частности разбиты рулевые наконечники и тяги рулевой рейки. Люфт рулевого колеса в очень редких случаях проявляется из-за износа телескопического вала рулевой колонки в салоне автомобиля.
  • Руль не возвращается в исходное положение. Обычно это проявляется при поворотах, руль плохо возвращается либо не возвращается в исходное (центральное) положение, что может привести к аварийной ситуации. Причиной этой неисправности может служить неправильная регулировка рулевой рейки, которая должна осуществляться только квалифицированными специалистами. Или не надлежащее состояние подвески и узлов автомобиля (в частности закисшие элементы и узлы).

    Ремонт рулевого управления автомобиля и в том числе ремонт рулевой рейки спб является очень важной операцией влияющая на безопасность водителя и пассажиров. Цена ремонта рулевой рейки никак не соизмерима с ответственностью перед собой и другими участниками движения. Неисправности и деффекты рулевых реек зависят от конструкции и её расположения агрегата на автомобиле.

Изображения, картинки и схемы по ремонту рулевой рейки


Перед ремонтом рулевой рейки проводится первичная диагностика агрегата на автомобиле. Далее рулевую рейку снимают квалифицированные механики. Агрегат поступает на пост мойки.Далее рулевая рейка подвергается более тщательному осмотру и предварительной диагностике на гидравлическом стенде, для точного выявления дефекта.

Затем полностью разбирается.Детали рулевой рейки (вал распределителя, основной вал (шток), правая втулка, торсионный вал, поджимная втулка, и корпус) деффектуются, далее происходит восстановление всего агрегата в комплексе, если позволяют технические допуски выявленные при первичной диагностике. Затем ставится новый ремонтный комплект, собирается и проверяется на специализированном гидравлическом стенде. После чего рулевая рейка отдаётся для установки на автомобиль.

Ремонт распределителя (часть рулевого механизма)

Ремонт распределителя заключается в замене верхнего и внутреннего гидравлических сальников высокого давления и уплотнительных колец. Обрабатывается вал распределителя на шлифовальном станке. Если в корпусе распределительной части рулевого механизма есть кольцевой износ, образующийся уплотнительными кольцами в результате длительной эксплуатации системы, то делается гильзование или восстановление корпуса.

Ремонт рулевой рейки

Ремонт заключается в замене оригинального ремкомплекта рейки, а именно: сальников высокого давления, уплотнительных колец распределителя и поршня вала, резиновых уплотнительных колец, пластиковых опорных втулок и вставок поджимки вала. На шлифовальном станке обрабатывается поверхность вала.

Ремонт с восстановлением вала

Ремонт с восстановлением вала производится тогда, когда на поверхность вала рулевого механизма воздействует коррозия. В результате такого процесса рабочая кромка сальников высокого давления сильно изнашивается. Для произведения качественного ремонта нужно провести такие операции:

  • Вал обработать на шлифовальном станке, убрать следы коррозии;
  • Поверхность нарастить мягким баббитом;
  • Покрыть поверхность твёрдым хромом с дальнейшей полировкой.

В результате таких действий достигается номинальный размер вала и высокая чистота поверхности.

Капитальный ремонт (при стуке в рулевой рейке)

Капитальный ремонт производится, когда зазоры в рабочей паре зубчатого сектора рейки и червячной шестерни распределителя приводят к появлению люфта руля в работе рулевого управления. Это характеризуется стуком рулевой рейки в центральном положении рулевого колеса при езде по неровной дороге. Капитальный ремонт подразумевает совершение всех операций ремонта, дополнительно делается замена на новые детали.

Естественно ремонт рулевой рейки на много дешевле нового агрегата. После восстановления рулевой рейки по нашей технологии она не отличается по характеристикам и долговечности от заводского агрегата. Поэтому мы даём полную гарантию на проведённый нами восстановительный ремонт рулевой рейки.Следовательно рулевая рейка будет служить очень долго.

И самое главное — на все проведённые работы наше СТО даёт полную гарантию.


forward-rail.ru

Рулевая рейка — возможные неисправности и меры профилактики

Выход из строя рулевой рейки – кошмарный сон любого автовладельца. Ведь устранение этого дефекта стребует серьезного приложения рук и средств, а также необходимость оставаться какое-то время без своего «железного коня». Следовательно, чтобы минимизировать последствия, нужно уметь распознать признаки надвигающегося ремонта и обладать хотя бы общим представлением о возможных поломках рейки. Кроме того, необходимо выяснить, насколько же целесообразен ремонт рулевой рейки своими руками, а также раскрыть аспект профилактических мер.

Признаки неисправности рулевой рейки

Содержание статьи

Рулевой рейкой называется силовой узел в конструкции рулевого механизма, предназначенный для передачи усилия с руля на колеса (управляемые). Именно через рулевую рейку и осуществляется процесс управления автомобилем посредством поворота направляющих колес.

Рейки подразделяются на 3 категории:

  1. Механические;
  2. Гидравлические;
  3. Электрические.

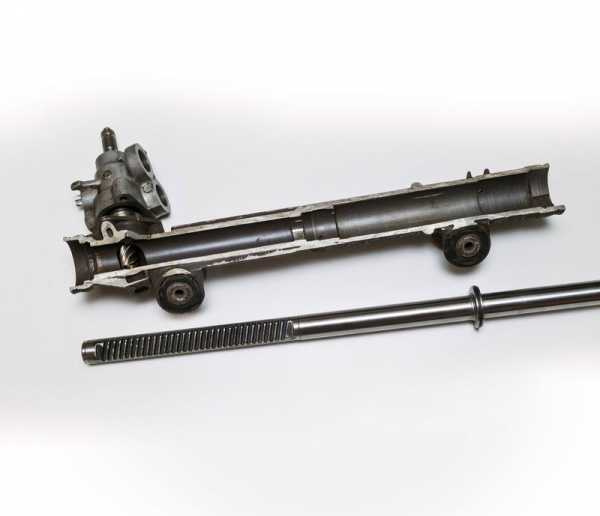

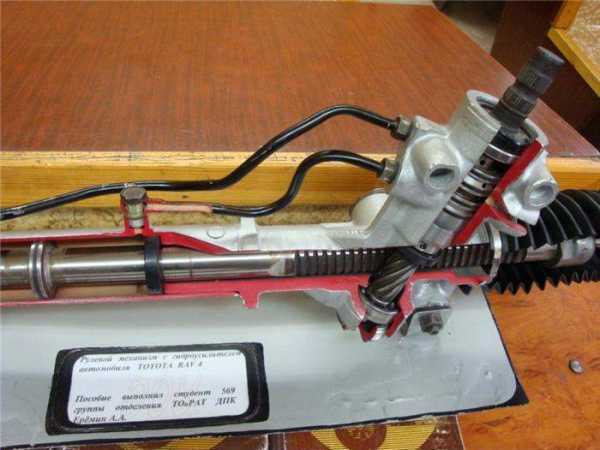

Рулевая рейка в разрезе

Неисправности  могут быть разными. Впрочем, для их обнаружения не требуется обладать особыми знаниями – достаточно просто периодически инспектировать данный узел. Кроме того, следует знать причины, по которым могут возникнуть подобные дефекты.

1. Люфт на рулевом колесе

Люфт на рулевом колесе и возникновение звуков – если это проявляется при заглушенном силовом агрегате в процессе активного поворачивания рулевого колеса. В подобной ситуации проблема может заключаться в ослабленном упоре золотника , а также в недостаточных показателях упругости торсиона.

Люфт – причины подобного дефекта разнообразны. Он может проявиться в результате чрезмерного износа сайлент-блоков, фиксирующих рейку, изменение угла прилегания винта и зубьев из-за искривления картера либо вала, повреждения (механического характера) или ход (вертикальный) винтового подшипника. Для определения причин требуется диагностирование состояния втулки (сухаря) рулевой рейки, шарниров тяг, а еще центрального зуба.

2. Тяжесть и стук при повороте руля

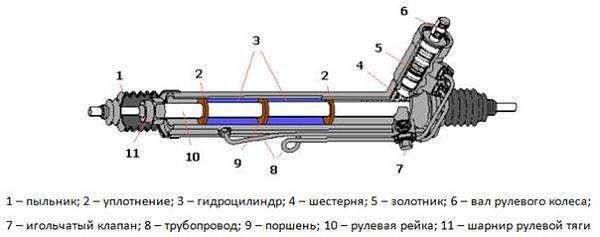

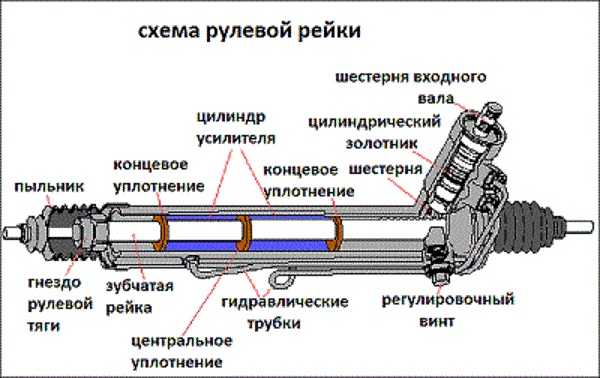

Схема-рулевой-рейки

Тяжесть при повороте руля обычно это проявляется в случае закисания карданчика.

Стук – наиболее распространенный признак. Причем источники такого стука в рейке различны. Как правило, звук возникает в следующих случаях:

  1.  ход вала в подшипнике по вертикали;
  2.  выработка ресурса шарниров и картера;
  3.  предельный ресурс подшипников винта, втулки либо центрального зуба;
  4. кривизна картера либо вала, что приводит к неверному углу прилегания винта и зубьев;
  5.  выработка ресурса сайлент-блоков;
  6.  ослабление фиксации рейки;
  7.  нарушения люфта.
3. Тяжелый ход и течь

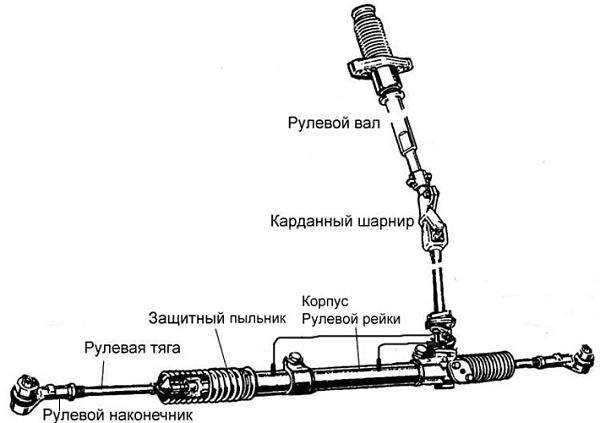

Устройство рулевой рейки

Тяжелый ход баранки в крайних позициях – это, наряду с недостаточным возвратом и скрипом, наблюдается в случае перетянутой втулки, а также искривления картера либо вала.

Течь – она возникает в случае коррозии на валу либо износе сальника. Кроме того, подтекание имеет место при разгерметизации трубок (отводящей либо нагнетательной) цилиндра.

Основные дефекты рулевой рейки

  • Выработка ресурса втулки и ее картера;
  • Течь сальника на валу;
  • Чрезмерный износ картера на распределителе;
  • Выработка ресурса центрального зуба.
1. Выработка ресурса втулки и ее картера
Видео: Что делать, если застучала рулевая рейка?

Сама втулка необходима для надежного зажима зубьев и вала, а также крепления самого вала. Втулка посажена на специальную пружину, которая обеспечивает необходимую силу прижима, а также контроль за положением зубьев. Подобный дефект считается достаточно частым, особенно в тех рейках, где втулка изготовлена из пластика.

В результате – налицо износ втулки и стенок цилиндра, что приводит к вертикальному перемещению рейки и, как следствие, возникновению стука и люфту. Для определения подобной неисправности достаточно выехать на неровную дорогу и в движении покачивать рулевое колесо в стороны, а потом повторить это на стоящем авто. Кроме того, износ втулки будет проявляться в передаче на руль ударов во время езды по плохой дороге.

В данном случае необходимо ремонтировать рейку – простая подтяжка втулки ничего не даст.

2. Течь сальника на валу

Указанный сальник расположен на валу рейки. Особенностью такого дефекта становится позднее обнаружение течи, потому как на сальник не оказывается давления. Признаками подтекания сальника являются – гул при вращении рулевого колеса, а также понижение уровня жидкости, залитой в бачок гидравлического усилителя. В данном случае требуется срочно проинспектировать рейку, так как подтекать может не только сальник. Течь в состоянии возникнуть также из-за дефектных хомутов, насоса, патрубков, шлангов и т. д. Вероятность течи сальника во многом определяется и материалом, из которого тот изготовлен – во время сильных морозов некоторые из них растрескиваются.

3. Чрезмерный износ картера на распределителе

Данный дефект начинает проявляться постепенно – в незначительных закусываниях руля на холодном авто. Кроме того, руль становится все более тугим, а его возвращение в нулевую зону будет неполным.

Причина в конструкции колец, которые вращаются с валом картера. Со временем они образуют небольшие бороздки на поверхности распределителя картера и начинают пропускать масло. Это и приводит к потере давления и тяжести в баранке.

Возникновение борозд обусловлено добавлением во фторопласт, из которого изготовлены кольца, частичек металла, что трутся о вал. Примечательно, что для большинства японских моделей подобные проблемы не характерны, так как под кольцами установлены прокладки из резины.

Видео: Ремонт рулевой рейки ВАЗ. Сделай Сам!

4. Выработка ресурса центрального зуба вала

Одной из основных проблем является износ зубчатого механизма, основной задачей которого является процесс преобразования движения вращательного типа в поступательный. Причем практически для всех машин характерен износ среднего звена, так как движение в городе (в основной массе) характеризуется ездой по прямой с небольшими подруливаниями.

Для определения проблемы необходимо самостоятельно проинспектировать механизм, покачав рулем в стороны из средней позиции. При наличии стуков следует отправиться на СТО и осуществить комплексную диагностику. В случае износа центральных зубьев, придется заменить весь вал, причем использовать рекомендуется только оригинальные компоненты.

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

  • аккуратный проезд неровностей и «лежачих полицейских»;
  • слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
  •  прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
  •  не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

avtomotoprof.ru

Ремонт рулевой рейки своими руками

Организация поворота машины — одна из основных функций рулевой рейки. Она есть у машин с гидроусилителем руля и у тех, в которых гидроусилитель отсутствует. Рулевая рейка соединяет руль с колесами, поэтому она очень важная, так как отвечает за безопасность водителя и пассажиров.

Как понять что нужно менять или ремонтировать рулевую рейку?

Основные признаки неисправности механизма:

  • возник люфт рулевой рейки, который ощущается при поворотах рулевого колеса;
  • звук стука в устройстве, который можно почувствовать через руль автомобиля;
  • появилось подтекание масла гидроусилителя из рулевой рейки;
  • появился шум и странные звуки в насосе гидроусилителя;
  • вращаться руль теперь нужно с особым усилием.
Ремонт рулевой рейки гидроусилителем своими руками

Рулевая рейка течет и нужно делать ремонт. Стоит сказать сразу, что ремонт будет очень сложным и приступать к нему рекомендуется опытным водителям, а также, если у вас есть все нужное оборудование под рукой.

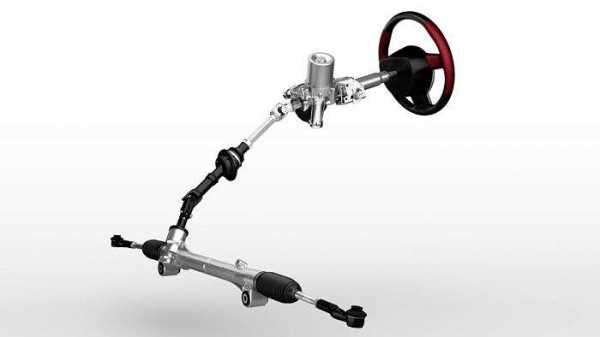

Механизм рулевой рейки включает в себя такие детали:

  • золотниковый механизм;
  • опорная втулка рулевой рейки;
  • зубчатый вал.
Этапы ремонта рулевой рейки:
  1. Разборка рулевой рейки и также очистка деталей.
  2. Замена дефектных частей устройства новыми деталями.
  3. Полная диагностика зубчатого вала механизма.

Перед ремонтом необходимо иметь под рукой новые детали для рулевой рейки (втулка механизма, сальники, уплотнители кольца и другие).

Итак, как же снять рулевую рейку?
  1. Машину поднимите домкратом или загоните на яму.
  2. Снимите теплоизоляционную пластину рулевой рейки.
  3. Далее аккуратно открутите детали крепежа на рулевой рейке.
  4. Рейку открепите и вытащите.

Как разобрать рулевую рейку

1. От рулевых тяг нужно открутить рейку плоской отверткой.

2. Далее нужно открутить пластиковую заглушку зубчатого вала.

3. Открутите стопорную гайку.

4. Стопорное кольцо снимите и аккуратно выбейте вал из своего места.

5. Далее вам нужно извлечь нижний сальник.

6. Вытащите стопорный штифт постукиванием.

7. Теперь проверните стопорную заглушку и извлеките стопорное кольцо за проволоку.

8. Через правую сторону вытащите рулевую рейку, а также извлеките с неё пластиковую втулку и сальник.

9. Вытащите заглушку и сальник, прижимной механизм и пружину.

Теперь вам необходимо помыть все детали от грязи и масла, а также проверить все детали на повреждения. Если таковы имеются, то замените их. Если на поверхности рулевой рейки и шестерни зубчатого вала есть сильные повреждения, то, обычно заменяют весь механизм.

Как собрать рулевую рейку

1. Смажьте сальник специальной смазкой и осторожно поместите внутренний сальник на нужное место (ставиться через правую сторону пружиной вниз).

2. Рейку установите в корпус.

3. На правый сальник наденьте пластиковую втулку, смазкой смажьте детали и установите сальник на нужное место (можно его подтолкнуть).

4. Теперь необходимо установить и зафиксировать заглушку стопорной проволокой.

5. На зубчатый вал наденьте нижний сальник.

6. В среднее положение необходимо установить рулевую рейку.

7. Смажьте смазкой уплотнения зубчатый вал и поместите его на посадочное место.

8. Осторожно нужно вставить на место верхний сальник и установите стопорное кольцо.

9. Закрутите нижнюю стопорную гайку, подшипник и заглушку.

10. Далее установите прижимное устройство, пружину, заглушку.

Теперь вам нужно в обратной последовательности установить рейку на автомобиль.

Это интересно — Ремонт тормозной системы автомобиля своими руками — основные советы.

Ремонт рулевых реек — видео

pristor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
