Техническое обслуживание автомобиля ВАЗ 2108 | ВАЗ 2109

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

monolith.in.ua

ВАЗ 2108 | Руководство по сервисному обслуживанию, ремонту, эксплуатации

Автомобиль ВАЗ-2108 впервые появился в 1984 году. Эта модель с трехдверным кузовом хэтчбек стала воистину эпохальным событием не только для Волжского автозавода, но и для отечественных автолюбителей. Предложено было именовать ее на внутреннем рынке -«Спутником», но название не прижилось и в конце концов утвердилось экспортное — «Самара». Модель ВАЗ-2108 Спутник/Lada Samara положила начало массовому выпуску в стране переднеприводных легковых автомобилей. Автомобиль получился, конечно, более надежный в управлении, безопасный и экономичный по сравнению с классическими «Жигулями». Коррозионная стойкость кузова также стала объективно лучше.

В новинку было все: переднеприводная компоновка, кузов хэтчбек, поперечное расположение двигателя, бесконтактная система зажигания, передняя подвеска типа McPherson, реечное рулевое управление, тросовый привод сцепления, пластмассовые энергопоглощающие бамперы.

Автомобили первых выпусков страдали, как принято, «детскими болезнями», которые завод изживал прямо по ходу производства, на потребителях. Особенно досаждали тогда недолговечные и жутко дефицитные компоненты системы электронного зажигания (особенно ранняя модель коммутатора 36.3734). Впрочем, и карбюраторы типа -«Солекс» особо расслабиться не давали (и не дают до сих пор), не говоря уже о текущих стойках, износе чехлов и самих ШРУСов, «гремящих» передней панели и обивке салона и ненадежной конструкции замков дверей. Частично с некоторыми неисправностями на более поздних выпусках смогли справиться, например, с самоотворачиванием гаек передних ступиц и обрывом троса сцепления, но большинство проблем благополучно продолжают отравлять жизнь владельцам «Самар».

Впрочем, скрипы и треск, которые издают обивка и панели, могут говорить и о неправильной эксплуатации (с перегрузкой, от которой повело кузов) или о неплотном прилегании панелей обивки к правленому после аварии кузову. Несмотря на широкие двери, выход и вход на заднее трехместное сиденье затруднены. Это обстоятельство, как правило, толкуется в пользу некоего имиджа молодежной спортивности, хотя во всем мире это, скорее, признак «автомобиля для домохозяек» (дешевле и безопаснее при перевозке маленьких детей — не вывалятся). Салон комплектуют гобеленовыми анатомическими сиденьями с достаточным запасом по регулировкам в трех направлениях, обивка дверей дефектами не страдает, как и прочая периферия в салоне (хотя и начинают «аккомпанировать» уже после небольшого пробега). Среди досадных мелочей встречаются такие, как отсутствие подголовников для задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко сдвинута назад стойка кузова), высокое расположение кромки багажника. Запасное колесо расположено в нише багажника. Вместимость багажника увеличивается при сложенной спинке заднего сиденья (к сожалению, она не складывается по частям и не принимает до конца горизонтальное положение, что не позволяет перевозить действительно громоздкие предметы).

Машина оснащается рядными 4-цилиндровыми бензиновыми двигателями. Первоначально базовым двигателем на ВАЗ-2108 был взят 1,3-литровый 65-сильный (ВАЗ-2108) с четырехступенчатой коробкой передач. Его отличает, при правильном и своевременном техническом обслуживании, достаточная надежность. Он способен без проблем пройти 150 тыс. км (при условии не гоночного темперамента владельца). Единственное, с чем придется мириться, так это с частой заменой масляного фильтра и необходимостью обслуживания зажигания и регулировки клапанов только на СТО. Модификация ВАЗ-21083, выпускаемая с 1987 года, оснащается карбюраторным двигателем рабочим объемом 1,5л. ВАЗ-21083i — инжекторным двигателем рабочим объемом 1.5л. Несколько позже, для экспорта в некоторые страны, начали производство модификации ВАЗ-21081 с рядным 4-цилиндровыми бензиновым 1,1-литровым 53-сильным не слишком темпераментным двигателем. В 1996 году выпуск этой модификации завершили.

В 1990 году был проведен рестайлинг передней части, в результате которого «восьмерка» приобрела иную форму крыльев и избавилась от пресловутого «клюва». На рынке версии с отдельным «клювом» в передке и «коротким крылом» (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с «длинным крылом». Достаточно много предложений о продаже ВАЗ-21081 и ВАЗ-21083 с велюровым салоном и более удобной панелью «люкс» с тахометром и маршрутным компьютером (стандарт для седанов ВАЗ-21099 и версий с инжекторными двигателями), которые также устанавливают на автомобили, побывавшие в аварии (чтобы подороже спихнуть). Следует настороженно относиться к предложениям молодых автовладельцев о продаже нестандартных машин 6-7-летней давности, начиненных различными аксессуарами и «музыкой». Тем не менее за последние годы возникло множество небольших тюнинговых фирм, вовсю превращающих «восьмерку» в «почти купе». Особенно популярна замена серийных стоек на импортные газонаполненные, доработка двигателей и т.д. В свое время неудачный дизайн «клюва» вызвал к жизни целую прослойку мелких фирм и фирмочек, которые пытались выпускать различные накладные детали оформления, менявшие неудачную внешность «восьмерки».

Существует еще ряд моделей, которые по своим характеристикам не отличаются от базовых моделей, но из за разницы в расположении узлов и агрегатов получили собственные индексы. Экспортные варианты, выпускаемые для Великобритании — ВАЗ-21086, ВАЗ-21087, ВАЗ-21088. Это аналоги соответственно моделей ВАЗ-2108, ВАЗ-21081, ВАЗ-21083, но с правосторонним расположением рулевой колонки. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников ветрового стекла. Они двигаются слева направо, что обусловлено ‘зеркальным’ механизмом привода дворников.

По объявлениям изредка встречаются кабриолеты западного производства с инжекторными двигателями (Natasna, Bohemia Cabrio). Иногда предлагают модели с правым рулем из Великобритании (такие машины носят заводские индексы: 21086 с двигателем 1,3 л; 21087 — 1,1 л; 21088- 1,5 л). Попадается также двухместный фургон ВАЗ-2108Ф (ВАЗ-1706) Челнок (название говорит само за себя) с высокой пластиковой крышей (общая высота 1900 мм) и грузовым отсеком объемом в 2,2 куб.м. Его грузоподъемность 450 кг, а погрузочная высота за счет оригинальной конструкции задней двери понижена до 550 мм.

Сейчас можно выбрать варианты с различными панелями приборов («высокая» или «низкая»), с системой впрыска топлива и различным доплнительным оборудованием. Последняя новинка — устанавливаемая на заводе на часть выпуска системы защиты автомобиля от угона. Этот, в целом удачный автомобиль, даже после более 15 лет выпуска остается популярным у покупателей, в основном благодаря низкой цене, хорошим ездовым свойствам и доступности ремонта.

В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 Лада Тарзан, в 2000 году ВАЗ-210832 Спутник / Cамара.

С 2001 г. была принята новая программа комплектации моделей: варианты исполнения для автомобилей с карбюраторным двигателем: «стандарт» (ВАЗ-21083-00), «норма» (ВАЗ-21083-01) и «люкс» (ВАЗ-21083-02). В модельном ряду АО «АВТОВАЗ» 2001-2002 гг. представлены модификации ВАЗ-21083 с карбюраторным и впрысковым двигателями.

automn.ru

Ремонт и техническое обслуживание автомобиля ВАЗ-2108

Сезонное техническое обслуживание проводят 2 раза в год с целью подготовки автомобиля к эксплуатации в холодное или теплое время года, совмещая его с очередным техническим обслуживанием, обычно с ТО-2.

При каждом техническом обслуживании передней подвески, а также при ремонте передней подвески автомобиля ваз 2108, следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов шаровых шарниров подвески. Выясните, нет ли на деталях передней подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и стоек штанги стабилизатора, деталей передка кузова в местах крепления узлов и деталей передней подвески. Деформация деталей передней подвески и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и не позволяет произвести регулировку развал — схождения. Проверьте на автомобиле состояние сайлентблоков, резиновых подушек, шаровых шарниров передней подвески, состояние (осадку) верхних опор телескопических стоек подвески. Сайлентблоки и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины и при подрезании их торцовых поверхностей.

Для проверки на автомобиле ваз 2108 состояния шарового шарнира передней подвески снимите колесо и замерьте расстояние между нижним рычагом и тормозным диском. Если при покачивании подвески это расстояние увеличивается более чем на 0,8 мм, шаровой шарнир требует замены.

1.4 Ремонтные работы

Ремонтом является комплекс операций по восстановлению исправного или работоспособного состояния, ресурса и обеспечения безопасности работы подвижного состава и его составных частей. Ремонт выполняется как по потребности после появления соответствующего неисправного состояния, так и принудительно по плану, через определенный пробег или время работы автомобиля.

Второй вид ремонта является планово-предупредительным.

Ремонт автомобилей является объективной необходимостью, обусловленной невозможностью обеспечения одинаковых сроков службы деталей и сборочных единиц автомобиля при изготовлении и в процессе эксплуатации. В связи с этим нецелесообразно прекращать эксплуатацию автомобиля при выходе из строя отдельных деталей и сборочных единиц. Ремонт позволяет более полно использовать ресурс деталей автомобиля и продлить срок его службы.

Ремонт подразделяют на текущий и капитальный.

Текущий ремонт предназначен для обеспечения работоспособного состояния автомобилей с восстановлением или заменой отдельных его агрегатов, узлов и деталей (кроме базовых), достигших предельно допустимого состояния.

Базовой называется деталь, с которой начинают сбоку изделия, присоединяя к ней другие детали и сборочные единицы. Соответственно замена базовой детали обычно требует полной разборки изделия. Базовой деталью автомобиля является кузов, а агрегата — корпусная деталь, например блок цилиндров двигателя, картер коробки передач, картер заднего моста.

Текущий ремонт должен обеспечивать безотказную работу отремонтированных агрегатов, узлов и деталей автомобиля на пробеге не менее чем до очередного ТО-2.

Определение потребности в текущем ремонте осуществляется обычно при техническом обслуживании и диагностировании автомобиля, а выполнение его, как правило, совмещается с текущим обслуживанием, либо производится при возникновении отказов.

На крупных автотранспортных предприятиях (АТП) текущий ремонт может осуществляться агрегатным методом, при котором отказавший или требующий ремонта агрегат заменяется на новый или заранее отремонтированный, а снятый с автомобиля агрегат направляется в ремонт. При этом сокращаются простои в ремонте.

Капитальный ремонт предназначен для восстановления исправности и близкого к полному (не менее 80%) ресурса автомобиля или агрегата путем замены и (или) восстановления любых сборных единиц и деталей, включая базовые. Капитальный ремонт может производиться необезличенным и обезличенным методами.

Необезличенный (индивидуальный) метод — метод ремонта, при котором сохраняется принадлежность восстановленных деталей или сборочных единиц к определенному объекту ремонта (автомобилю или агрегату), на котором они были установлены до ремонта. При этом методе в определенной степени сохраняется взаимная приработанность деталей, их первоначальная связь, что обеспечивает более высокое качество ремонта.

Обезличенный метод — метод ремонта, при котором не сохраняется принадлежность восстановительных деталей или сборочных единиц к определенному объекту ремонта. Данный метод может использоваться только на крупных предприятиях по ремонту автомобильных агрегатов и позволяет упростить организацию выполнения ремонтных работ и сократить время ремонта при большой производственной программе предприятия. Для ремонта легковых автомобилей данный метод в настоящее время не применяется.

Замена рычага передней подвески

1. Для замены рычага передней подвески на автомобиле ваз 2108, поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

2. Отверните гайку крепления шаровой опоры.

3. С помощью съемника выпрессуйте палец шарового шарнира из рычага передней подвески.

4. Ослабьте гайку заднего крепления растяжки.

5. Отверните гайку крепления и отсоедините от рычага передней подвески стойку стабилизатора поперечной устойчивости.

6. Отверните гайку крепления рычага передней подвески к кронштейну кузова и выньте болт.

7. Снимите рычаг передней подвески с растяжки.

8. Снимите с растяжки специальную шайбу и пакет регулировочных шайб, подсчитав их количество (если они установлены). Промаркируйте шайбы, чтобы в дальнейшем установить шайбы на ту же сторону рычага передней подвески.

9. Признаками износа сайлентблоков рычага передней подвески являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки. Для замены сайлентблоков рычага передней подвески требуется специальный инструмент и навык. Рекомендуется два варианта замены: либо заменить рычаг передней подвески в сборе с сайлентблоками, либо, сняв рычаг с автомобиля ваз 2108, произвести замену сайлентблоков в специализированной мастерской.

10. Установите на автомобиль ваз 2108 новый рычаг передней подвески в порядке, обратном снятию. При этом регулировочные шайбы растяжки устанавливаются в том же количестве и фаски на регулировочных шайбах внутренних диаметрах должны быть направлены в сторону упорного бурта растяжки. Опустив автомобиль ваз 2108 на землю, несколько раз сильно качните автомобиль. Затяните гайки крепления шарового шарнира к рычагу передней подвески и крепления рычага передней подвески к кронштейну кузова моментом 80-96 Нм (8,0-9,6 кгс-м), гайку крепления растяжки к рычагу передней подвески — 160-180 Нм (16,0-18,0 кгс-м), гайку крепления стойки стабилизатора поперечной устойчивости к рычагу передней подвески — 42-52 Нм (4,2-5,2 кгс-м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.

Снятие и установка передней стойки на автомобиле ваз 2108

Перед началом всех описанных ниже работ по ремонту передней подвески необходимо снять защиту картера двигателя.

1. Снимите защитный колпак верхнего крепления передней стойки.

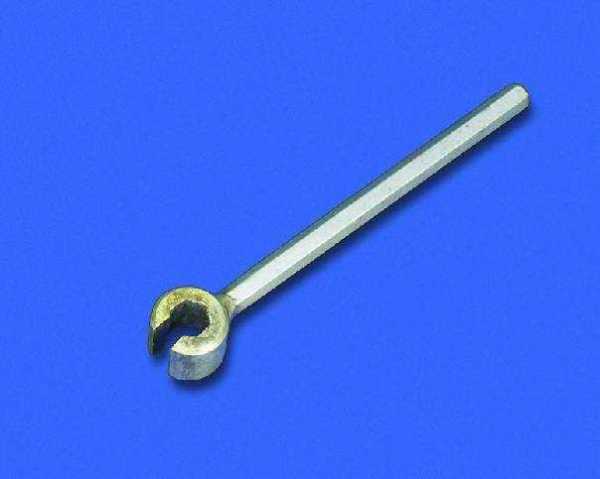

2. Ослабьте специальным ключом гайку верхнего крепления штока амортизатора.

3. Затормозите автомобиль ваз 2108 стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса автомобиля. Приподнимите домкратом переднюю часть автомобиля и установите ее на опоры. Снимите с автомобиля ваз 2108 колесо.

4. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

5. Отверните гайку крепления шарового шарнира рулевой тяги и выпрессуйте палец шарнира из поворотного рычага.

6. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом.

7. Промаркируйте положение эксцентрика (верхний болт) относительно скобы передней стойки.

8. Отверните две гайки и выньте оба болта крепления передней стойки.

9. Выведите проушину поворотного кулака из скобы передней стойки.

10. Отверните три гайки верхнего крепления передней стойки.

11. Выньте переднюю стойку вниз через нишу колеса.

12. Установите на автомобиль ваз 2108 переднюю стойку в порядке, обратном снятию. При установке старой передней стойки заверните эксцентриковую шайбу в соответствии с ранее сделанными метками и, удерживая регулировочный болт в этом положении от проворачивания, затяните гайку его крепления. После установки передней стойки проверьте и при необходимости произведите на автомобиле ваз 2108 схождение и развал колес. Развал схождение следует делать в специализированных мастерских на стенде.

Устройство передней подвески автомобиля ваз 2108, (защита картера двигателя для наглядности снята): (приложение № 2).

1 — телескопическая стойка; 2 — кронштейн растяжки; 3 — растяжка; 4 — рычаг передней подвески; 5 — шаровой шарнир рычага;

6 — поворотный кулак; 7- стойка стабилизатора поперечной устойчивости; 8 — штанга стабилизатора поперечной устойчивости

1.5 Разборка — сборка

Ремонт передней стойки автомобиля ваз 2108

Ремонт передней стойки обычно не приводит к желаемому результату, поэтому при необходимости рекомендуется сделать замену передней стойки.

1. Снимите переднюю стойку с автомобиля ваз 2108.

2. Зажмите переднюю стойку в тиски, сожмите пружину специальными стяжками и отверните гайку штока амортизатора с помощью приспособления, удерживая шток амортизатора от проворачивания.

mirznanii.com

Ремонт и техническое обслуживание автомобиля ВАЗ-2108

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. Техническое обслуживание и ремонт независимой подвески автомобиля ВАЗ – 2108

1.1 Назначение и устройство

1.2 Неисправности, их причины и способы устранения

1.3 Техническое обслуживание

1.4 Ремонтные работы

1.5 Разборка — сборка

1.6 Испытание

2. Замена панели боковины кузова автомобиля ВАЗ-2106

3. Техника безопасности при выполнении ремонтных и регулировочных работ

Список литературы

ВВЕДЕНИЕ

В целом, модели ВАЗ-2105 и ВАЗ-2107 стали заметным шагом вперед как по комфорту, так и по безопасности. Но главным новшеством завода стала первая в истории отечественного автомобилестроения серийная переднеприводная модель ВАЗ-2108, к которой завод шел много лет. Новая компоновочная схема с синхронными шарнирами в приводе передних колес, передняя подвеска «Макферсон» свечного типа и задняя, так называемая «полунезависимая» подвеска требовали доводки руками искушенных специалистов. Сотрудничество с немецкой фирмой «Порше» принесло желанные результаты, и ВАЗ, благодаря этому, избежал многих «детских болезней» своей конструкции.

Следует изумляться смекалке и изворотливости «кухонных конструкторов», как их порой называли, которые при жестких ограничениях, заданных техническими требованиями к самоделкам, получали желаемые результаты. Переход на модель «2108» не означал смерть другим семействам — она дополняла их, и в течение последующих лет на конвейерах сосуществовали машины всех трех поколений (2101-2106, 2105-2107 и 2108). Необычной была не только конструкция ВАЗ-2108 с передними ведущими колесами и обусловленными таким приводом характеристиками управляемости. Необычным было поперечное расположение силового агрегата и связанных с ним особенностей внешнего оформления машины. Не все автомобилисты сразу высоко оценили новый стайлинг ВАЗ-2108. Иные даже придумали автомобилю прозвище «зубило». Но как бы там ни было, главный конструктор ВАЗа Г. К. Мирзоев и главный дизайнер М. В. Демидовцев совершили прорыв — дали, наконец, стране, пусть с независящим от них опозданием, автомобиль европейского класса. Пока ВАЗ-2108 для большинства читателей этой книги обыденная, хорошо знакомая машина. Ее историческую роль они оценят намного позже.

1. Техническое обслуживание и ремонт независимой подвески автомобиля ВАЗ – 2108

1.1 Назначение и устройство

Подвеской автомобиля называется совокупность устройств, обеспечивающих упругую связь между несущей системой и мостами или колёсами автомобиля, уменьшение динамических нагрузок на несущую систему и колёса, и затухание их колебаний, а также регулирование положения кузова автомобиля во время движения. Подвеска, являясь промежуточным звеном между кузовом автомобиля и дорогой, должна быть лёгкой и наряду с высокой комфортабельностью обеспечивать максимальную безопасность движения. Для этого необходимы точная кинематика колёс, высокая информативность управления (не только рулевого), а также изоляция кузова от дорожных шумов и жесткого качения радиальных шин (особенно с низким профилем). Кроме того, надо учитывать, что подвеска передаёт на кузов силы, возникающие в контакте колеса с дорогой, поэтому она должна быть прочной и долговечной. Применяемые шарниры должны легко поворачиваться, быть мало податливыми и вместе с тем обеспечивать шумоизоляцию кузова. Рычаги должны передавать силы практически во всех направлениях, а также тяговые и тормозные моменты, и быть при этом не слишком тяжелыми. Упругие элементы при эффективном использовании материалов должны быть простыми и компактными, и допускать достаточный ход подвески.

Основными требованиями, предъявляемыми к подвеске, являются следующие:

· упругая характеристика подвески должна обеспечивать высокую плавность хода и отсутствие ударов в ограничители хода, противодействовать кренам при повороте, «клевкам» при торможении и разгоне автомобиля;

· кинематическая схема должна создать условия для возможного малого изменения колеи и углов установки колёс, соответствие кинематики колес кинематике рулевого привода, исключающее колебания управляемых колес, вокруг оси поворота;

· оптимальная величина затухания колебаний кузова и колес;

· надежная передача от колес кузову или раме продольных и поперечных усилий и моментов;

· малая масса элементов подвески и особенно неподрессоренных частей;

· достаточная прочность и долговечность деталей подвески и особенно упругих элементов, относящихся к числу наиболее нагруженных частей подвески.

1.2 Неисправности, их причины и способы устранения

Рассмотрим некоторые из возможных неисправностей независимой подвески автомобиля ВАЗ -2108.

1.3 Техническое обслуживание

В нашей стране принята планово-предупредительная система технического обслуживания и ремонта автомобилей, регламентированная «Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта», которая представляет собой совокупность средств, нормативно-технической документации и исполнителей, необходимых для обеспечения работоспособного состояния подвижного состава. Данной системой предусматривается обеспечение работоспособного состояния подвижного состава автомобильного транспорта путем проведения планово-предупредительных работ по его техническому обслуживанию и ремонту. Планово-предупредительный характер системы технического обслуживания и ремонта определяется плановым и принудительным (через установленные пробеги или промежутки времени работы подвижного состава) выполнением контрольно-диагностических операций с последующим выполнением по потребности необходимых работ.

«Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта» регламентируются виды и режимы технического обслуживания и ремонта с учетом условий эксплуатации автомобилей. Под режимом технического обслуживания понимают его периодичность, перечень выполняемых при этом работ и их трудоемкость.

Техническим обслуживанием является комплекс операций по:

· поддержанию подвижного состава в работоспособном состоянии и надлежащем виде;

· обеспечению надежности, экономичности работы, безопасности движения, защите окружающей среды;

· уменьшению интенсивности ухудшения параметров технического состояния, отказов и неисправностей, а также выявлению их с целью своевременного устранения.

Техническое обслуживание является профилактическим мероприятием, проводимым принудительно в плановом порядке. Ежедневное техническое обслуживание включает уборку и мойку автомобиля, контроль технического состояния систем и механизмов, от которых зависит безопасность движения (рулевого управления, тормозных систем, приборов освещения и сигнализации), заправку топливом, контроль уровня масла и охлаждающей жидкости в двигателе, а также уровня тормозной жидкости в бачках рабочей тормозной системы и гидропривода сцепления.

Первое техническое обслуживание дополнительно к работам ЕО включает контрольно-диагностические, крепежные, смазочные и регулировочные работы с целью предупреждения случайных отказов до очередного технического обслуживания, экономии топлива и других эксплуатационных материалов, а также уменьшения загрязнения окружающей среды.

Второе техническое обслуживание дополнительно к работам ТО-1 включает контрольно-диагностические и регулировочные работы, связанные с частичной разборкой составных частей автомобиля, их снятием и проверкой на специальном оборудовании.

Периодичность, перечни и порядок выполнения работ по ТО приводятся в заводских инструкциях по эксплуатации и сервисных книжках, прилагаемых к автомобилю при продаже.

Регламентируемая «Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта» периодичность выполнения ТО-1 и ТО-2 на предприятиях автомобильного транспорта для легкового автомобиля составляет соответственно 4000 и 16000 км пробега для I категории условий эксплуатации для умеренного климатического района.
