Неисправность вакуумного усилителя тормозов – Неисправности вакуумного усилителя тормозов, причины, как устранить

Содержание

Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Читайте также: Как определить и предотвратить неисправности тормозной системы

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

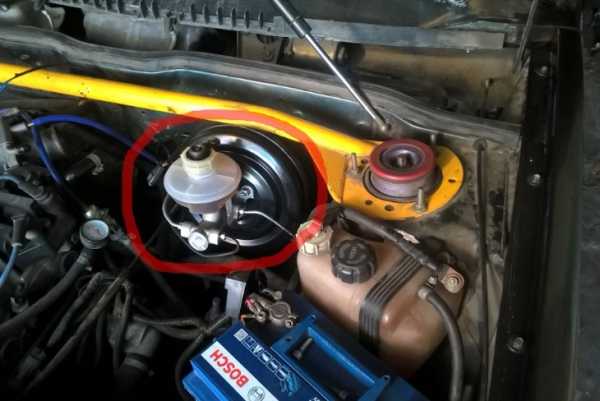

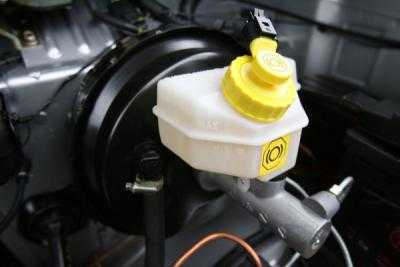

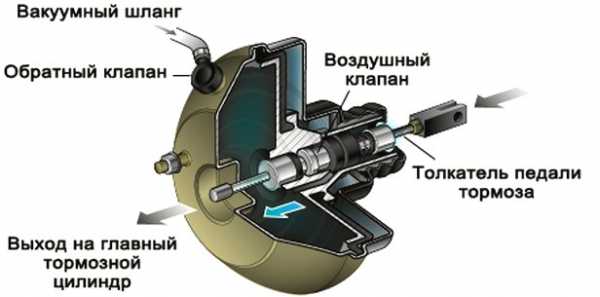

Клапан вакуумного усилителя тормозов и его расположение

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Читайте также: Гул при торможении — причины и способы решения проблемы

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

automotolife.com

Ремонт вакуумного усилителя тормозов – как найти общий язык с системой?

Если вы привыкли справляться с поломками авто самостоятельно, то не лишним будет знать, как осуществить ремонт вакуумного усилителя тормозов (ВУТ). Это не что иное, как механизм, который помогает снизить усилие, прикладываемое на педаль тормоза. Еще в старых автомобилях постоянно приходилось отжимать педаль со всей силы, так как нужно было развивать усилие до 80 килограмм. Но с того времени, как появился усилитель, эта цифра снизилась в два раза.

Проверка вакуумного усилителя тормозов – для чего такая забота?

Корпус ВУТ делится диафрагмой на две части, сквозь которую проходит шток. Этот шток соединен непосредственно с самой педалью и другим концом создает давление на поршень тормозного цилиндра. Самое важное в нашем передвижении – это безопасность на дороге, именно поэтому полезна будет инструкция, как проверить вакуумный усилитель тормозов в автомобиле перед поездкой. И хотя его неполадки не приведут к поломке всей системы, но неожиданное упрямство педали тормоза может вас испугать во время движения, а уж от вашей реакции и будет зависеть результат происшествия.

Проверка вакуумного усилителя тормозов – это неотъемлемая часть процесса осмотра автомобиля. Правда, каждый день залезать под днище машины не имеет смысла, работу ВУТ можно проверить косвенно. Какие признаки могут вам рассказать о состоянии усилителя, мы расскажем чуть ниже, а также предложим варианты ремонта.

Признаки неисправности вакуумного усилителя тормозов – самостоятельная диагностика

Как же стоит проверять ВУТ на исправность, не прибегая к смотровой яме? Делается это так: когда двигатель не работает, надо нажимать на тормоз около 6 раз. Затем, удерживая эту педаль, завести двигатель. Педаль должна переместиться немного вперед, и если этого не произошло, в первую очередь надо проверить герметичность соединений шланга и работу обратного клапана.

Если же у вас шипит вакуумный усилитель тормозов, то обязательно надо проверить несколько мест. Самая частая проблема выхода из строя ВУТ – это шланг, который соединяет его с впускным коллектором двигателя. Необходимо обязательно проверять, нет ли на нем трещин и разрывов, нужно проконтролировать, затянуты ли хомуты. Также усилитель может выйти из строя из-за внутренних деталей, например, таких как клапан. Со временем этот клапан становится твердым, из-за износа резины, поэтому может произойти разрыв упругой перегородки.

Можно просто приобрести ремкомплект вакуумного усилителя тормозов и поменять пыльники, иногда это спасает от шипения. Но это стоит производить в том случае, если вы уверены в исправности самого усилителя.

Признаки неисправности вакуумного усилителя тормозов включают и такой случай, когда начинает троить мотор. Многие автолюбители первым делом идут покупать свечи зажигания, настраивать клапаны, но двигатель по-прежнему работает плохо. В таких случаях стоит провести небольшую проверку: закрыть шланг усилителя, чтобы он не пропускал воздух в двигатель. Если двигатель начинает работать исправно, тогда проблема находится в тормозах.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Сам по себе вакуумный усилитель тормозов – узел простой, однако ремонтировать его смысла нет. Чтобы убедиться в неисправности именно этой детали, а не какой-то другой, достаточно провести несложные тесты. Проверку сможет сделать даже абсолютный новичок в вопросах ремонта автомобилей. Ничего снимать не нужно.
1. После запуска двигателя нужно дать ему какое-то время поработать на холостых, после чего заглушить и выжать до упора педаль тормоза, создав тем самым вакуум. После этого нужно отпустить педаль и сразу нажать до упора. Про неисправном ВУТ повторное нажатие будет иметь заметно меньший ход, т. к. вакуум создаётся в недостаточном количестве. Если отличий в ходе педали не наблюдается, можно сделать вывод, что система исправна. Если есть сомнения, можно перейти к другому тесту.
2. Следующая проверка осуществляется на заглушенном моторе. Нужно интенсивно нажать на тормоз несколько раз, после чего выжать до упора и запустить двигатель. В исправной системе начнет создаваться вакуум, и педаль опустится несколько ниже, так как мембрана усилителя оказывает давление на шток, а он в свою очередь тянет толкатель и механизм педали. Если она после запуска двигателя не опускается ниже, значит, вакуум не создаётся, усилитель неисправен.
3. Этот тест поможет определить наличие воздушной утечки. После запуска двигателя нужно выжать педаль тормоза до упора и заглушить мотор. В исправной системе педаль не должна возвращаться. Если же после остановки двигателя педаль поднимается под действием возвратной пружины, значит, ВУТ неисправен, так как увеличивается давление в рабочей камере.

Регулировка вакуумного усилителя тормозов – что это значит?

Регулировка вакуумного усилителя тормозов заключается в настройке свободного хода педали, и чтобы его выставить правильно, необходимо настроить длину штока. Регулировка штока вакуумного усилителя тормозов должна привести к определенному зазору, который определяет величину усилия на тормозной цилиндр. Выступ, или зазор, контролируют специальным болтом, который должен возвышаться над плоскостью ВУТ на 7,1 мм. Если этот показатель будет выше, то ваша педаль будет иметь больший ход, если ниже – авто будет подтормаживать все время произвольно, будто вы едете на ручнике.

Чтобы настроить момент срабатывания клапанов, вакуумного и атмосферного, потребуется поработать с регулировочным винтом. Этот параметр влияет на способность педали возвращаться в исходное положение. Перетянув винт, вы получите педаль, совсем неохотно приходящую на первоначальную позицию, а недотянув его – педаль без действия вакуумного усилителя, то есть потребуется недюжинная сила для торможения.

Ремонт вакуумного усилителя тормозов – как снять устройство?

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.

Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну. Теперь ВУТ на свободе, и если вы хорошо осведомлены о его строении, то можете попытаться разобрать и починить его самостоятельно, в ином случае его следует отнести механику или заменить в собранном виде на новый элемент.

carnovato.ru

Вакуумный усилитель тормозов – устройство, неисправности и самостоятельная диагностика

Вакуумный усилитель тормозов, как и любой другой механизм, имеет свой срок службы. Чтобы вовремя выявить поломку и найти ее причину, необходимо понимать, как устроен данный механизм. Поэтому предлагаем далее разобраться со схемой его работы, наиболее распространенными причинами неисправностей и способами самостоятельного диагностирования этого узла.

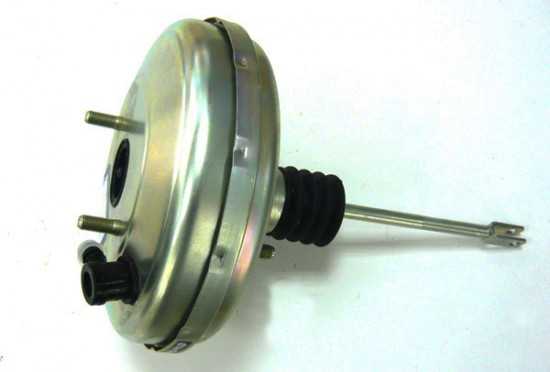

Вакуумный усилитель тормозов ВАЗ 21099

Предназначение

Вакуумный усилитель тормозов, не сложно догадаться, усиливает давление, которое водитель оказывает на педаль тормоза. В результате осуществлять торможение гораздо проще. Без него водителю приходилось бы изо всех сил давить на педаль тормоза, и все равно, торможение не было бы столь эффективным.

Таким образом, «вакуумник» является важным помощником водителя, который делает движение более безопасным.

Устройство «вакуумника» и принцип работы

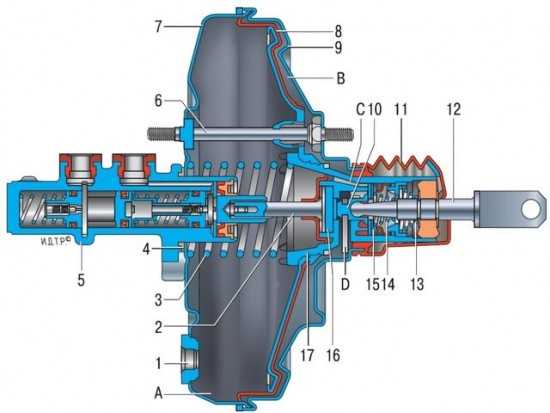

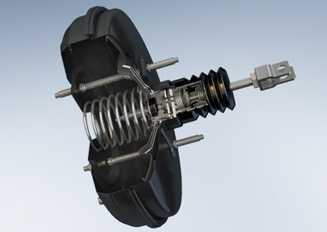

Вакуумный усилитель представляет собой герметичную емкость, разделенную резиновой мембраной со штоком на две камеры. Одна камера является атмосферной, то есть. давление в ней равняется давлению атмосферы, а вторая – вакуумная. В действительности полного вакуума в ней нет, а возникает лишь сильно пониженное давление, однако принято называть ее именно вакуумной. Отсюда и такое название усилителя.

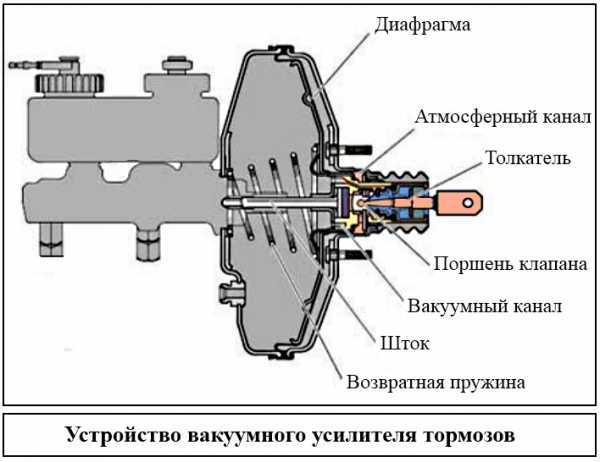

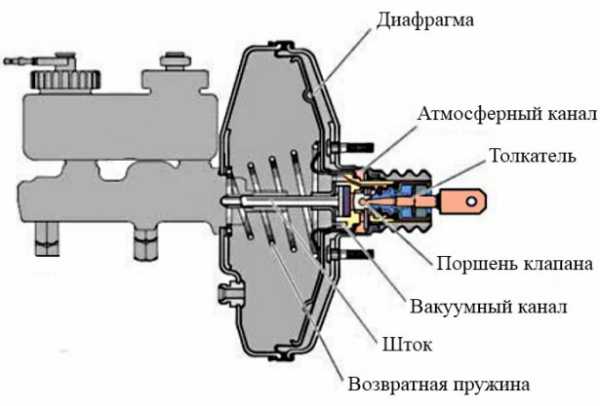

Устройство вакуумника

Правда, в некоторых случаях для стабильной работы системы за обеспечение вакуума отвечает вакуумный насос. К примеру, в дизельных двигателях давление в коллекторе снижается в меньшей степени, чем в бензиновых, поэтому использование вакуумного насоса просто необходимо. Последний бывает как электрическим, так и механическим, работающим от распредвала. Но в любом случае насос выполняет только вспомогательную функцию.

В состоянии покоя, т.е. когда на педаль тормоза не воздействует нога человека, обе камеры сообщаются между собой посредством вакуумного клапана, при этом атмосферный клапан, расположенный в атмосферной камере, закрыт. Так как давление в обоих камерах одинаковое, мембрана тоже находится в первоначальной своей точке, то есть по центру насоса.

Когда педаль тормоза нажимается, вакуумный клапан закрывается, при этом открывается атмосферный клапан. В результате в камерах возникает разное давление, соответственно, мембрана изгибается в сторону вакуумной камеры, так как на нее с огромной силой давит атмосферное давление. При этом шток, который связан с педалью тормоза и поршнем гидроцилиндра, отклоняется в сторону вместе с мембраной и приводит в действие поршень главного цилиндра, тот в свою очередь повышает давление тормозной жидкости. В результате оно передается на поршни тормозных цилиндров колес, связанных с колодками. В результате и происходит процесс торможения.

Надо сказать, что педаль тормоза обязательно связывается не только со штоком вакуумной мембраны, но и с поршнем гидроцилиндра. Это необходимо для того, чтобы тормозная система могла работать даже в случае выхода из строя вакуумного усилителя. К примеру, если двигатель заглохнет, все равно можно осуществить торможение. Когда педаль возвращается в первоначальное положение, атмосферный клапан блокируется и одновременно открывается вакуумный клапан. Соответственно, в обоих камерах возникает разряженное давление, в результате чего мембрана со штоком также возвращается в исходное положение.

Самые распространенные неисправности

Чаще всего автомобилистам приходится сталкиваться со следующими проблемами, связанными с работой «вакуумника»:

• Разгерметизация шланга, соединяющего усилитель со впускным коллектором;

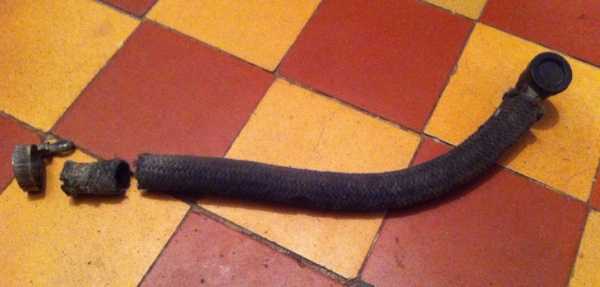

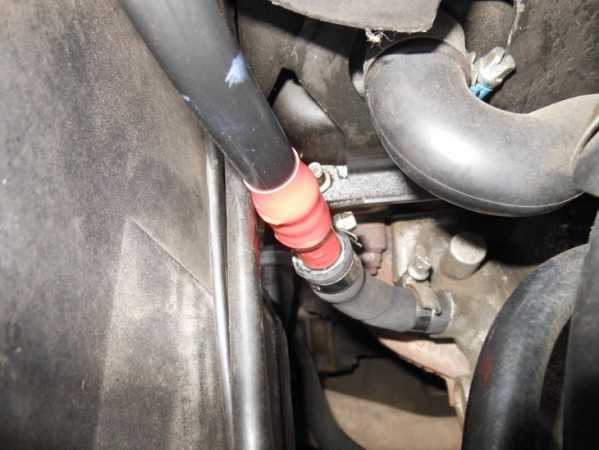

Порванный шланг ВУТ

• Износ вакуумного клапана;

• Разгерметизация рабочих камер.

Обычно автолюбителям приходится сталкиваться именно с первыми двумя поломками. Как правило, определить разгерметизацию системы можно даже по звуку мотора. При нажатии на тормоз обороты двигателя повышаются либо наоборот сильно падают вплоть до того, что двигатель глохнет. Это связано с тем, что подсос воздуха влияет на качество топливной смеси, попадающей в цилиндры, соответственно, происходят изменения в работе мотора.

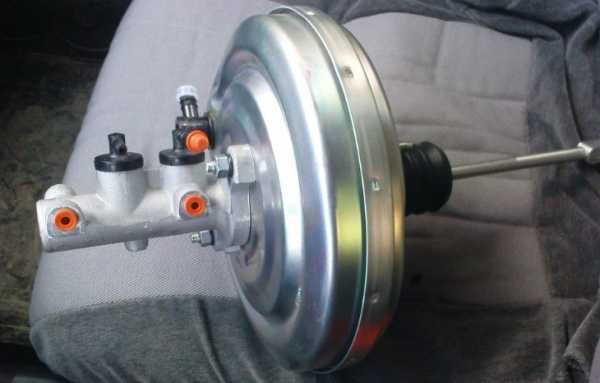

Вакуумник от Нива 21214М

Обратите внимание! Если при нажатии на педаль тормоза вы слышите шипение – это явный признак разгерметизации системы, в результате чего возникает подсос воздуха. Он и является источником этого звука.

Полный отказ «вакуумника» определить еще проще, так как нажимать на тормоз становится очень тяжело, примерно так же, как и при выключенном моторе. Но бывают ситуации, когда данный узел не полностью выходит из строя, поэтому определить неисправность сложней. Но для опытного автомобилиста нет ничего невозможного.

Диагностируем неисправность

Прежде всего отметим, что вакуумный усилитель – это не гидроусилитель, с которым автомобилисты зачастую его путают. Если при выходе из строя последнего появляется течь и педаль тормоза может провалиться, то, как уже было сказано выше, выход из строя вакуумника только делает педаль тормоза жестче.

Правда, в случае выхода главного тормозного цилиндра тормозную жидкость может забрасывать в усилитель, и возможны провалы педали. Но это уже отдельная деталь тормозной системы, поэтому обсуждать ее будем в другой теме.

Итак, вернемся к нашему «вакуумнику» – если у вас возникли подозрения относительно его исправности, продиагностировать систему можно несколькими способами:

• Заведите мотор, дайте ему поработать несколько минут, после чего заглушите. Далее несколько раз выжмите педаль тормоза до упора, то есть насколько это возможно. При каждом нажатии ход педали должен заметно сокращаться, что свидетельствует об исправности системы. Если этого не произошло, значит «вакуумник» разгерметизирован.

• Когда двигатель заглушен, нажмите несколько раз педаль тормоза, а потом выжмите ее до упора и заведите двигатель. Если система исправна, педаль должна стать «мягче» и немного опуститься. Если этого не произошло, возможно проблемы связаны с клапанами «вакуумника» либо разгерметизирована вакуумная камера или шланг, который идет от коллектора к усилителю;

• Заведите двигатель и нажмите педаль тормоза до упора. Затем заглушите двигатель, не отпуская педаль. В таком положении удерживайте ее полминуты. Если система разгерметизирована, давление начнет возрастать, в результате чего педаль немного поднимется.

Если после такой диагностики оказалось, что в работе вакуумного усилителя имеются проблемы, необходимо его демонтировать. В большинстве случаев вернуть механизму работоспособность можно путем замены пыльников и других изнашивающихся деталей. Для этого необходимо приобрести ремкомплект. В редких случаях требуется полная замена усилителя.

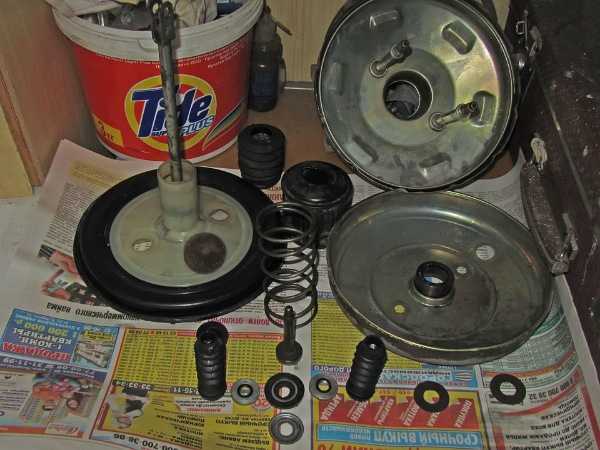

ВУТ в разобранном виде

Совет! При демонтаже вакуумного усилителя уделите максимум внимания трубке, соединяющей его со впускным коллектором. Зачастую для устранения неисправности достаточно ее заменить или даже просто подтянуть хомуты.

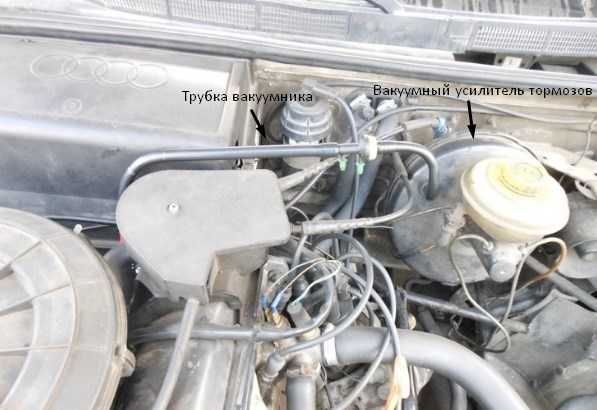

Трубка в коллектор

И напоследок – не забывайте, что тормозная система является крайне ответственной, поэтому при малейших подозрениях на ее неисправность необходимо сразу же прекратить движение и предпринять необходимые меры.

avtoexperts.ru

Вакуумный усилитель тормоза, как проверить и отремонтировать?

Многих автолюбителей интересует, как проверить вакуумный усилитель тормозов, потому что эта деталь играет важную функцию в работе тормозной системы. Эффективность и исправность которой напрямую влияет насколько безопасной будет поездка в автомобиле.

В автомобилях старого поколения приходилось отжимать педаль, прилагая усилие в 80 килограммов. С появлением вакуумного усилителя тормозов (ВУТ) педаль тормоза стало легко нажиматься без больших усилий. Если же на педаль приходится сильно жать, это значит, что ВУТ вышел из строя.

Устройство вакуумного усилителя тормозов

Как устроен вакуумный усилитель тормозов? Расположен он под капотом и соединен с главным тормозным цилиндром (ГТЦ), объединяясь с ним в единый блок. Корпус ВУ состоит из 2-х частей: вакуумной и атмосферной. Атмосферная расположена ближе к педали, а вакуумная расположена со стороны цилиндра. Вакуумная часть соединяется с впускным коллектором обратным клапаном. Коллектор является источником разряжения. В дизельных двигателях для постоянной работы ВУТ часто применяется вакуумный электрический насос. Благодаря обратному клапану при остановке двигателя происходит разъединение коллектора с вакуумным усилителем. ВУТ работает лишь с включенным двигателем. Если ВУТ выйдет из строя, то произойдет аналогичное разъединение. В исходном положении следящий клапан служит для соединения атмосферной камеры с вакуумной и с атмосферой, если активируется педаль тормоза. В свою очередь педаль связана с толкателем. С его помощью перемещается следящий клапан. Шток главного тормозного цилиндра соединяется со стороны вакуумной камеры с диафрагмой. Толкатель увеличивает давление тормозной жидкости благодаря поршню к тормозным цилиндрам.

С помощью возвратной пружины диафрагма возвращается в свое исходное положение, когда заканчивается процесс торможения. Конструкция усилителя может быть оснащена электромагнитным приводом штока. Если на авто установлена система ESP, то на ней установлен активный усилитель тормозов, предотвращающий опрокидывание. В общем, работа ВУ осуществляется за счет разности давления, которое образуется в обеих камерах. Благодаря этой разнице двигается толкатель, заставляя двигаться шток поршня ГТЦ. Таким образом, устройство ВУТ не представляет ничего сложного, поэтому с проверкой вакуумного усилителя тормозов сможет справиться даже начинающий автолюбитель.

Признаки неисправности

Важно отметить, что неисправность ВУТ не выводит из строя тормозную систему, она продолжает функционировать, но при этом автомобилем тяжелее управлять и водителю приходится прилагать больше усилий при торможении.

Среди возможных неполадок вакуумного усилителя тормозов можно выделить следующие:

  • Разрыв или разгерметизация шланга, соединяющего ВУТ с коллектором двигателя. При этом можно услышать характерное шипение. В этом случае следует проверить качество затяжки хомутов и целостность шланга, на нем не должно быть трещин и разрывов.

  • Возможны поломки внутри ВУ. Может выйти из строя клапан. Со временем он твердеет, а из-за износа резины, может разорваться упругая перегородка. Возможен разрыв диафрагмы.

?Существует несколько способов, как проверить вакуумный усилитель тормозов. Если троит двигатель, то прежде чем бежать за новыми свечами, надо провести диганостику ВУ. Разгерметизация приводит к тому, что воздух попадает во впускной коллектор, это создает проблемы с воздушно-топливной смесью, так как она резко обедняется. Второй способ диагностики заключается в том, что надо сделать до шести cкачков педалью тормоза, когда мотор находится в неработающем состоянии. Затем педаль следует зафиксировать на середине хода и завести мотор. Если педаль провалится во время запуска, то усилитель исправен. Если же она останется неподвижной, то необходимо либо заменить ВУТ, либо сделать его ремонт. При визуальном осмотре корпуса ВУТ надо особое внимание уделить наличию потеков на нем. Если они есть, то надо искать причину их появления. Периодически надо проводить регулировку ВУТ. Она состоит в настройке педали тормоза: ее свободного хода. Для этого настраивается длина штока. Регулировка длины штока приводит к появлению определенного зазора, определяющего степень давления на тормозной цилиндр. Выступ или зазор выставляется с помощью болта, который должен выступать над поверхностью вакуумного усилителя на 7,1 мм. Если показатель завышен, то у педали будет больший ход, если занижен – автомобиль будет произвольно притормаживать, что будет напоминать движение на ручном тормозе.

Правильная настройка момента срабатывания вакуумного и атмосферного клапанов осуществляется с помощью регулировочного винта. Благодаря ему педаль тормоза возвращается в первоначальное положение. Если винт перетянуть, то педаль будет медленно возвращаться, если он будет слишком ослаблен, то педаль окажется без действия ВУТ. Чтобы затормозить, придется приложить большое усилие.

Технология ремонта

Сначала снимаются набивка и накладка лобового стекла в тормозном отсеке. Трубки, которые соединяются с ГТЦ, отсоединять не стоит, чтобы исключить попадания воздуха в гидросистему. Затем, воспользовавшись ключом на 17, надо отсоединить главный тормозной цилиндр. Снимать его надо наклоняя вперед так, чтобы не перегнулись тормозные трубки. При этом надо обязательно отсоединить шланг от усилителя. После демонтажа ГТЦ переходим в салон. С обеих сторон от педали тормоза находим четыре гайки и откручиваем их. С помощью плоской отвертки вытаскиваем скобу, которая фиксирует педаль. Затем надо надавить отверткой на шток с той стороны, с какой он снимается. Теперь можно беспрепятственно извлечь ВУТ. Далее осматриваем извлеченную деталь. Если это возможно, ремонтируем самостоятельно, иначе относим на ремонт к мастеру. Чаще всего ВУТ меняется на новый.



www.megway.ru

Самостоятельная диагностика и ремонт вакуумного усилителя тормозов

Сложно представить себе работу тормозов без вакуумного усилителя тормозов. Работу этого устройства сложно переоценить, однако оно, как и все прочие «не застраховано» от поломки. Сегодня я предлагаю поговорить об основных неисправностях вакуумного усилителя тормозов и способах их устранения.

С одной стороны ремонт вакуумного усилителя тормозов не представляет собой ничего особо сложного, в случае если вы решили произвести ремонт этого устройства своими руками. Самое главное учесть все конструктивные особенности конкретной марки автомобиля, сам же принцип проведения ремонта ничем особо не отличается.

Немного об устройстве вакуумного усилителя тормозов.

Конструктивно вакуумный усилитель тормозов представляет собой один блок, объединенный с ГТЦ. Для продвинутого автомобилиста устройство этого агрегата не покажется сложным. Корпус разделен на две части: вакуумная часть расположена со стороны главного тормозного цилиндра, атмосферная — со стороны педали тормоза.

Вакуумная камера соединяется с впускным коллектором при помощи обратного клапана, который является источником разряжения. Чаще всего вакуумный электронасос используется в дизельных двигателях с той целью, чтобы работа вакуумного усилителя была постоянной. В случае остановки двигателя, вакуумный усилитель разъединяется с коллектором посредством обратного клапана, именно поэтому вакуумный усилитель тормозов очень зависим от работы мотора и способен функционировать только при рабочем двигателе.

После активации педали тормоза посредством следящего клапана, атмосферная камера соединяется с вакуумной камерой и атмосферой. Педаль тормоза связана с толкателем, за счет которого и происходит перемещение следящего клапана. Диафрагма соединяется со штоком ГТЦ со стороны вакуумной камеры, благодаря ей происходит нагнетание тормозной жидкости поршнем к рабочим цилиндрам.

Возвратная пружина возвращает диафрагму в исходное положение после окончания торможения. Конструкция усилителя может также содержать электромагнитный привод штока. В системе ESP используется активный усилитель тормозов, основное его предназначение — предотвратить опрокидывание.

Возможные неисправности вакуумного усилителя тормозов.

Прежде всего внимание следует акцентировать на неэффективной работе тормозной системы, то есть ухудшение управления транспортным средством (ТС), необходимость прилагать больше усилий для того, чтобы произвести торможение. Классическими считаются следующие неисправности:

1. Неисправности внутри самого вакуумного усилителя (разрыв диафрагмы или старение резины клапанов). В этом случае клапан будет травить воздух.

2. Разгерметизация или полный обрыв шланга, который соединяет коллектор двигателя с вакуумным усилителем тормозов. Как правило, такая неисправность сопровождается шипением этого устройства. В обязательном порядке произведите проверку герметичности хомутов, а также шланга на предмет трещин и разрывов.

Как самостоятельно проверить вакуумный усилитель тормозов?

1. Если мотор стал работать неровно (с перебоями или троит), необходимо диагностировать исправность вакуумного усилителя. Нередко разгерметизация сопровождается подсасыванием воздуха в патрубок впускного коллектора воздуха, в результате, воздушно-топливная смесь, поступающая в цилиндры, резко обедняется.

2. Как вариант, можно попытаться диагностировать неисправность и таким макаром: произведите 5-6 качков педалью тормоза при «заглушенном» двигателе. После этого посредине хода произведите фиксацию педали, затем запустите мотор. В случае если педаль провалилась во время запуска — вакуумный усилитель можно считать рабочим. Если же педаль осталась неподвижной — необходим ремонт или полная замена вакуумного усилителя тормозов.

3. Проведите визуальный осмотр, и внимательно присмотритесь, нет ли на корпусе вакуумного усилителя каких-либо подтеков.

Ремонт вакуумного усилителя тормозов.

Для того чтобы произвести ремонт или замену, необходимо обладать кое-какими навыками и знаниями, не лишним будет заглянуть в мануал по ремонту и техобслуживанию вашего автомобиля. Кроме того, вам понадобятся инструменты, как правило, достаточно стандартного набора.

Ниже привожу вам поэтапную инструкцию процедуры ремонта вакуумного усилителя тормозов:

1. Детально ознакомьтесь с руководством (мануалом) по ремонту и эксплуатации автомобиля, определите для себя ключевые нюансы.

2. Отключите тягу привода усилителя от педали тормоза, которая расположена под рулевым валом.

3. В подкапотном отсеке снимите ГТЦ.

4. В зависимости от поломки произведите ремонт или полную замену данного устройства.

Самостоятельная диагностика и ремонт вакуумного усилителя тормозов

3.7 (73.33%) 3 голос[а]

sanekua.ru

что чаще всего выходит из строя и как починить

Вакуумный усилитель тормозов В средине ХХ века, когда широкого распространения получили дисковые тормоза, у большинства автолюбителей возник вопрос – каким образом остановить автомобиль, который разогнался до внушительной скорости и при этом не быть тяжелоатлетом. Проблема заключалась в том, что то усилие, которое было нужно для того, чтобы тормозные колодки прижались к тормозному диску, возрастало с возрастанием скорости, которую развивал автомобиль. Также, причиной возникновения вакуумного усилителя тормозов был огромный вес автомобилей.

Так, необходимо было большое усилие для нажатия на педаль (площадь которой была несколько квадратных сантиметров) и остановки трехтонного автомобиля. Главная проблема заключалась в том, что усилие передавалось напрямую на тормоз с педали. Это и был тогдашний недостаток дисковых тормозов перед конструкцией барабанного тормоза, в которой все компенсировал сам механизм его действия. Таким образом, у инженеров-разработчиков возникла новая важная задача – изобрести искусственный тормозной усилитель.

Вакуумный тормоз

Вакуумный усилитель тормозов – это самый распространенный вид усилителя. По большей части он применяется в тормозных системах современных автомобилей. Вакуумный усилитель создает дополнительное усилие, за счет разряжение, на педали тормоза автомобилей. Его применение значительно улучшит и в то же время облегчит работу системы торможения автомобиля, уменьшая и облегчая работу водителя.

Конструктивно вакуумный усилитель включает корпус, следящий клапан, диафрагму, толкатель, возвратную пружину и шток поршня, образуя единый блок с главным тормозным цилиндром.

1. Проверка вакуумного усилителя тормозов – для чего такая забота?

Корпус вакуумного усилителя тормозов делится на две части диафрагмой, через которую проходит шток. Сам шток соединяется с самой педалью, создавая другим концом непосредственное давление на поршень тормозного цилиндра. Поскольку приоритетным в движении на дороге является безопасным, то данная инструкция будет весьма полезной для проверки вакуумного усилителя тормозов в машине перед самой поездкой. Хотя его выход из строя не приведет к тотальному краху системы, неожиданное неповиновение педали тормоза может негативно повлиять на водителя и выбить его из колеи.

Проверка вакуумного усилителя тормозов – это обязательная и неотъемлемая часть всего осмотра автомобиля. И все же, не имеет смысла залазить каждый день под днище автомобиля, так как работу вакуумного усилителя тормозов можно проводить косвенно.

Вакуумный усилитель Проверка вакуумного усилителя тормозов – довольно простой и не ресурсоемкий процесс. Любую поломку или неисправность, которая возникает, может почувствовать даже новичок в автомобильном деле. Нажатие непосредственно на педаль тормоза будет требовать особых усилий, что не почувствовать невозможно.

Первый элемент подлежащей проверки работоспособности вакуумного усилителя тормозов – неработающий двигатель. Эта процедура проводится довольно просто: необходимо несколько раз нажать на тормозную педаль, после этого, придержать ее в выжатом положении. Затем нужно завести двигатель: если педаль будет продавливаться без усилий к днищу автомобиля, усилитель по праву считается исправным. В случае, если этого не произошло, то существует определенная внутренняя неисправность. Первым делом нужно проверить вакуумный шланг на герметичность. Также, проверяется состояние обратного клапана усилителя.

К проблемам неисправности вакуумного усилителя тормозов относятся:

1. Обрыв шланга, который подходит к вакуумному усилителю тормозов, или трещины на нем;

2. Поломка пружины;

3. Разрыв диафрагмы.

Ремонт усилителей желательно проводить в специализированных технических центрах, где есть высокопрофессиональные специалисты с полным набором нужных инструментов. Также, можно просто купить новый агрегат и установить его по приложенной инструкции.

2. Признаки неисправности вакуумного усилителя тормозов — самостоятельная диагностика

Поломка вакуумного усилителя тормозов Тормозное оснащение, как одна из важнейших систем автомобиля, состоит из нескольких групп узлов и механизмов, хорошая работа которых обеспечит и ее высокую надежность. Если же одна из частей всей системы выйдет из строя, то весь процесс качественного и добротного торможения нарушается. Одной из самых нежелательных неполадок, возникающих у автомобилистов, является скрежет во время резкого торможения, который говорит о возможной поломке в тормозной системе. Такая неполадка может стоить дорого как водителю, так и другим участникам дорожного движения. Нужно брать во внимание, что присутствие такого скрежета, это не единственный признак неполадок в тормозной системе. Чтобы разъяснить вопрос о неправильной работе тормозной системы, необходимо выяснить причины определенной неисправности в системе, которые существуют. А важнейшим элементом является распознание и раскрытые самой сути поломки через характерные симптомы в работе автомобиля. Ниже указаны возможные симптомы проблем в тормозной системе.

Если требуются большие усилия при нажатии на педаль тормоза, то это указывает на проблемы связанные с вакуумным усилением тормозного механизма. Чтобы выяснить, насколько серьезно проблема, то нужно провести определенные манипуляции: выключить двигатель и нажать на педаль двигателя несколько раз. Если вакуумный усилитель при такой прокачке будет шипеть, то это означает, что произошла разгерметизация. В большинстве случаев это происходит из-за прорыва резиновых элементов системы или самой рабочей мембраны усилителя.

Вакуумный усилитель Возможно, это нарушение целостности самого вакуумного шланга. Также, возможно произошло отсоединение шланга от штуцера впускной трубы. Нужно проверить надежность соединения патрубка усилителя и штуцера. Необходимо знать, что в вакуумном шланге располагается обратный клапан. Если же работа клапана нарушится, то его необходимо заменить. Чтобы удостоверится в этом, придется открутить вакуумный шланг и, с помощью резиновой груши, продуть его. Лишь нарушение целостности непосредственно резиновых деталей усилителя, приводит к тому, что вакуумный усилитель тормозов шипит. Так, из него воздух выходит, создавая этот неприятный шум. Тем не менее, иногда нет никакого шума, так как повреждения шланга не значительны. Именно поэтому при неправильной работе тормозной педали, необходимо первым делом осмотреть вакуумную систему.

Осмотр нужно проводить тщательно, обращать внимание на все потеки и мелкие трещины, которые могут попутно обнаружится на любых деталях усилителя. Помимо этого, к признакам неисправности вакуумного двигателя относятся и ряд других поломок в работе машины. Потенциальной неполадкой может быть полный износ или смещение хомутов на разных деталях тормозной системы. Такого рода смещение происходит из-за вибраций автомобилей (нужно просто сильнее периодически затягивать эти хомуты). Если возникает износ этих хомутов, то нужно заменить их на новые.

Вакуумный усилитель тормозов Помимо этого, полноценный осмотр с выявлениями неисправностей можно сделать только демонтируя полностью весь агрегат. Если же на лопнувшей мембране есть следы от тормозной жидкости, то значит, что система работы вакуума нарушена. Иногда можно обходится заменой всей «резиновой системы» усилителя, мембраны и всех прокладок. Если же после тотальной проверки всех частей механизма, их частичной замены, работа вакуумного усилителя не вернулась в прежнее состояние, то необходимо полностью его заменить.

Помимо этого в работе тормозной системы существуют другие неисправности, которые также нужно уметь различать. Если при передвижении автомобиля слышен равномерный шум, стук, а при резком тормозе это пропадает, то повреждения носят тормозные колодки, которые, скорее всего, стерлись. В таком случае, их нужно немедленно заменить, так как может произойти нарушение работы тормозного диска, что является уже огромной проблемой. Если слышен визг при торможении автомобиля, то это также проблемы с тормозными колодками. Нужно обращать свое внимание и на плотное прилегание деталей при изучении тормозной системы. Повреждение деталей и ослабление креплений приводит к серьезным неполадкам.

3. Регулировка вакуумного усилителя тормозов – что это значит?

Процесс регулировки вакуумного усилителя тормозов является самобытным. Заключается он в настройке свободного хода педали. Чтобы ее произвести правильно и выставить ход правильно, нужно настроить длину штока. Такая регулировка и изменение длинны штока вакуумного усилителя тормозов должны привести к зазору, определяющему величину усилий на тормозные цилиндры. Зазор, или выступ, контролируются специальным болтом, возвышающимся над плоскостью вакуумного усилителя тормозов на 7,1 мм. Если же такой показатель будет ниже, авто будет подтормаживать произвольно, как будто автомобиль едет на ручнике. Если этот показатель выше, то педаль будет иметь больший ход. Чтобы правильно настроить момент срабатывания клапанов, атмосферного и вакуумного, необходимо поработать с регулировочным винтом.

Вакуумный усилитель Именно этот параметр имеет непосредственное влияние на способность педали возвращаться в исходное положение. Если перетянуть винт, то можно получить педаль, которая совсем неохотно приходит на изначальную позицию, а если его недотянуть – педаль будет без действия вакуумного усилителя.

4. Ремонт вакуумного усилителя тормозов – как снять устройство

Сначала надо снять накладку лобового стекла и обивку в моторном отсеке. Все трубки, которые соединяются с главным тормозным цилиндром, не нужно убирать. Это нужно для того, чтобы воздух не попал в гидросистему. Следующим, нужно открутить сам тормозной цилиндр от вакуумного усилителя. Его нужно снять и по чуть-чуть наклонять вперед, чтобы не изгибались тормозные колодки. После этого необходимо отсоединить шланг от штуцера вакуумного усилителя тормозов.

Чтобы снять вакуумный усилитель в совокупности с педалью тормоза нужно открутить четыре болта и вытащить его, отключив до этого провод от стоп сигнала. Чтобы отсоединить вакуумный усилитель тормозов с педалью вместе, нужно вытащить палец, соединяющий их, и открутить несколько гаек, которые обнаружатся в креплении к кронштейну. Теперь же вакуумный усилитель на свободе и можно попытаться его разобрать и починить самостоятельно. В противном случае, нужно отнести усилитель механику или полностью заменить на новый элемент в собранном виде.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

  1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
  2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
  3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
  4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

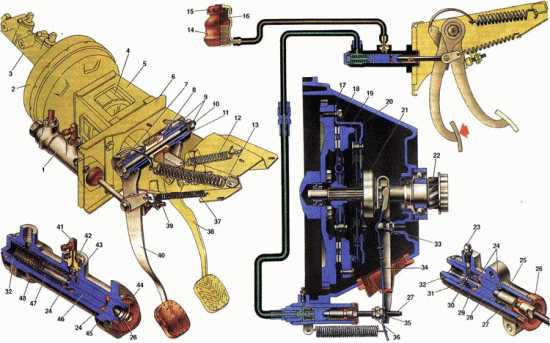

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ.

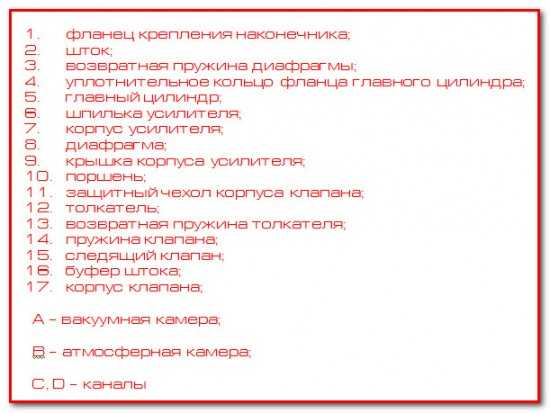

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части: 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

  • Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
  • Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

  1. Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
  2. Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
  3. Снимите главный тормозной цилиндр.
  4. Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.
