как проверить мультиметром, его ремонт и работоспособность

Эффективная работа двигателя зависит от качества поступающей воздушно-топливной смеси. В современных автомобилях блок управления рассчитывает количество необходимого топлива в зависимости от объема воздуха, который поступил в систему. Эти сведения он получает от расходомера воздуха. Если он будет неисправен, то будет передавать неправильные показания, которые повлияют на работу двигателя. В статье рассматриваются вопросы, связанные с ДМРВ: признаки неисправности, проверка, ремонт и замена.

Содержание

[ Раскрыть]

[ Скрыть]

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

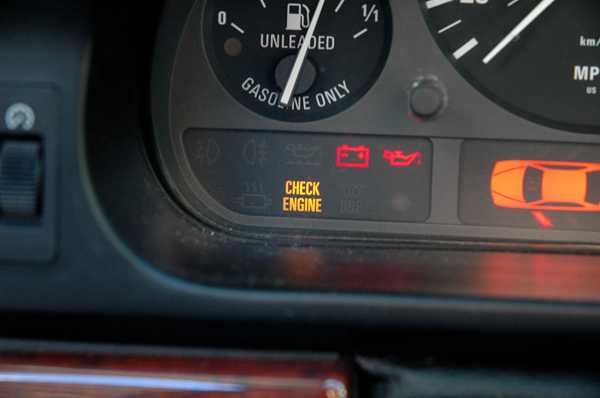

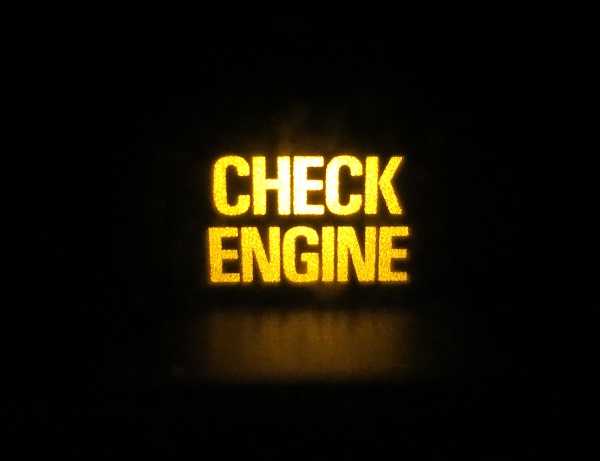

  • на панели приборов появляется надпись Check Engine;
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится, очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы неисправности датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных признаков, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств. Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Проверка и ремонт

Существует пять способов, как проверить ДМРВ.

Способ №1. Проверка работоспособности при отключении расходомера воздуха. Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отсоединить разъем прибора и завести мотор. Без ДМРВ контролер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь, исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2. Перепрошивка электронного блока управления. Если штатную прошивку изменили, то неизвестно, какая реакция контролера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3. Установить заведомо исправный прибор и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

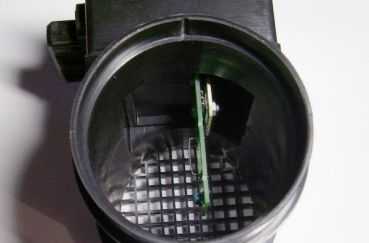

Способ №4. Выявление неисправностей с помощью визуального осмотра. Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

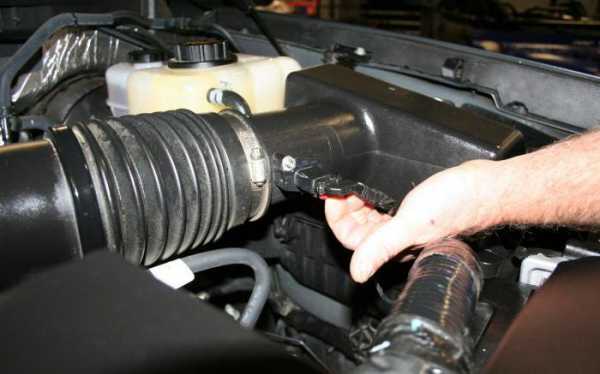

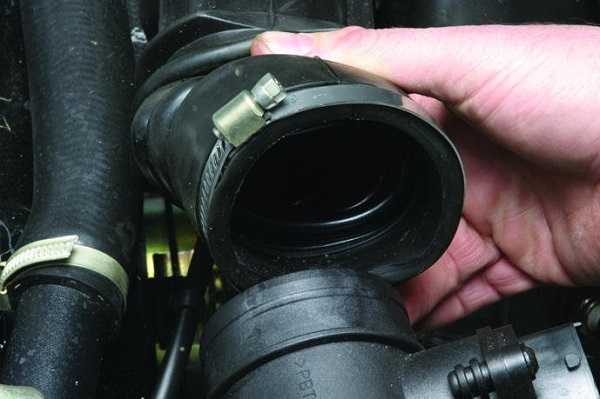

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также, если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

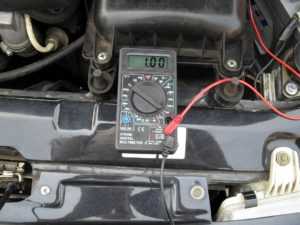

Способ 5. Проверка ДМРВ мультиметром. Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

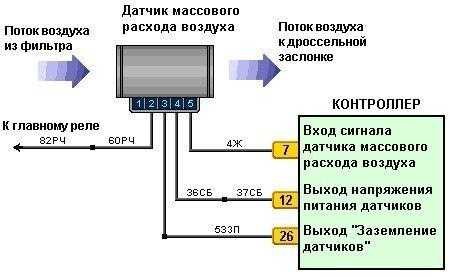

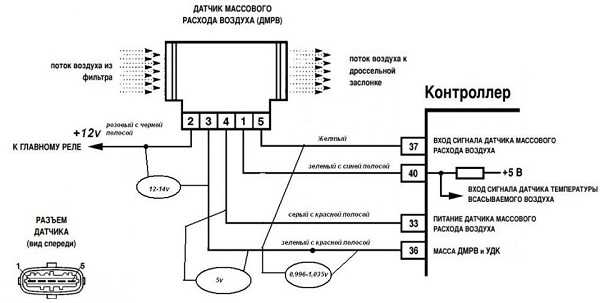

Схема работы ДМРВ

Распиновка датчика:

  1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
  2. Бело-серый провод – выход напряжения датчиков.
  3. Черно-розовый провод ведет к главному реле.
  4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

  • при хорошем состоянии датчика – напряжение от 1,01 до1.02 В;
  • при удовлетворительном состоянии — от 1,02 до 1,03 В;
  • ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
  • о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
  • если напряжение превышает 1,05 В, ДМРВ требует замены.

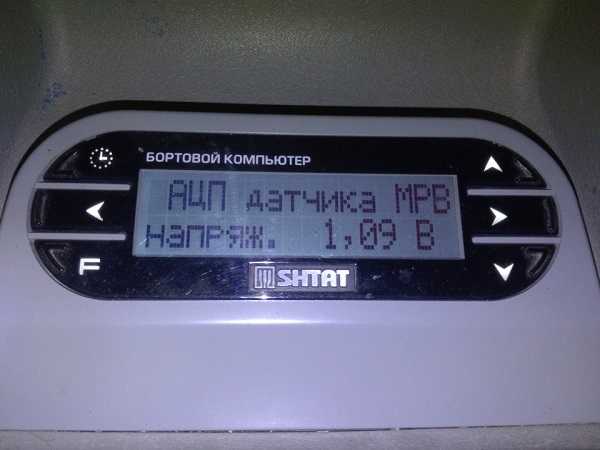

Показания АЦП расходомера

Диагностика ДМРВ не представляет ничего сложного и может быть выполнена своими руками.

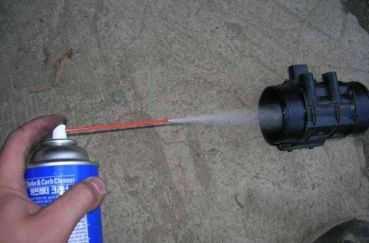

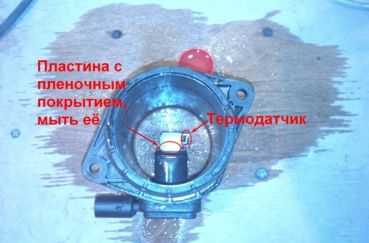

Если на датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и почистить. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — Алексей Романов).

Промывка датчика поможет избежать дорогостоящего ремонта.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

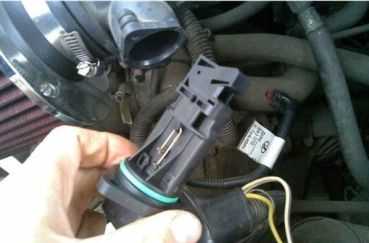

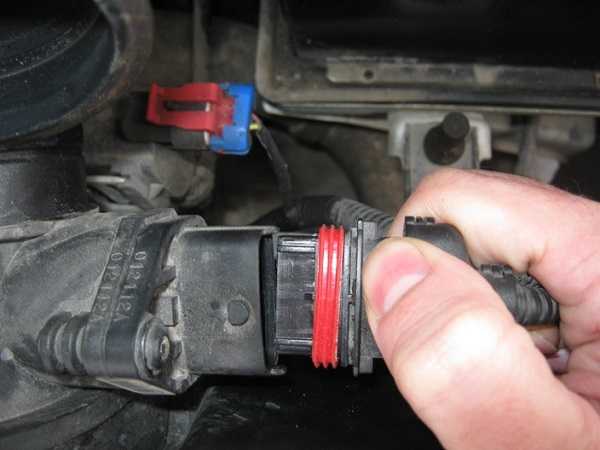

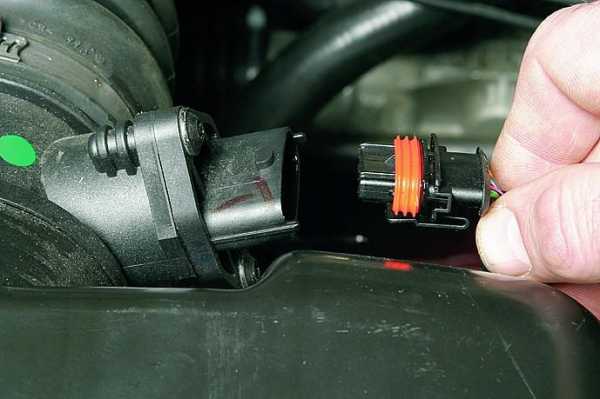

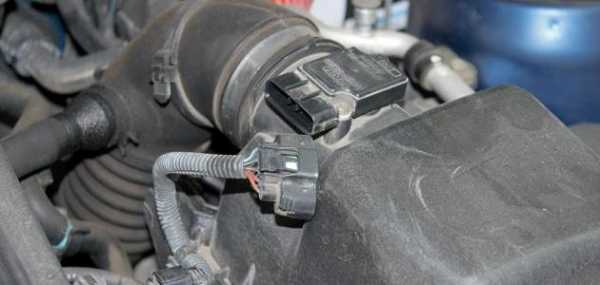

    Отсоединение разъема датчика

  6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

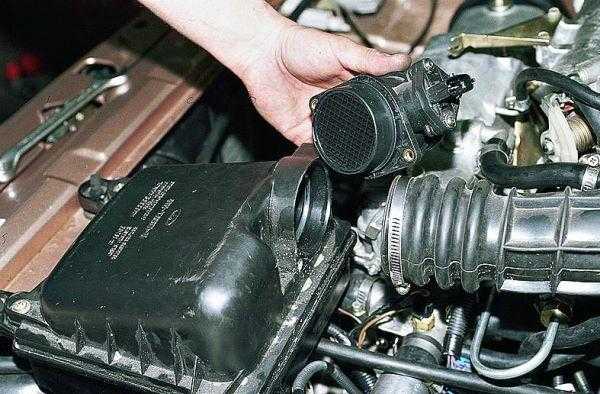

  7. Теперь можно снять ДМРВ.
  8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

 Загрузка …

avtozam.com

Признаки неисправности ДМРВ (Датчик Массового Расхода Воздуха), симптомы и проверка неисправности

При работе двигателей внутреннего сгорания, которыми оснащаются современные автомобили, происходит сгорание топливно-воздушной смеси, для формирования которой, как нетрудно догадаться из самого ее названия, необходимо перемешать горючее с воздухом, причем в строго определенных пропорциях. Соответственно, системы, которые отвечают за формирование этой субстанции, в каждый момент времени функционирования силового агрегата должны точно «знать» расход каждого из ее компонентов. Значение этого показателя для одного из них помогает определять датчик массового расхода воздуха (ДМРВ). Следует заметить, что он присутствует в конструкции только инжекторных моторов, и если водители замечают признаки неисправности ДМРВ, то следует его проверить и, при необходимости, заменить.

Зачем нужен датчик массового расхода воздуха?

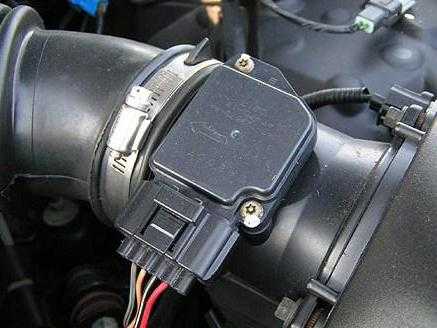

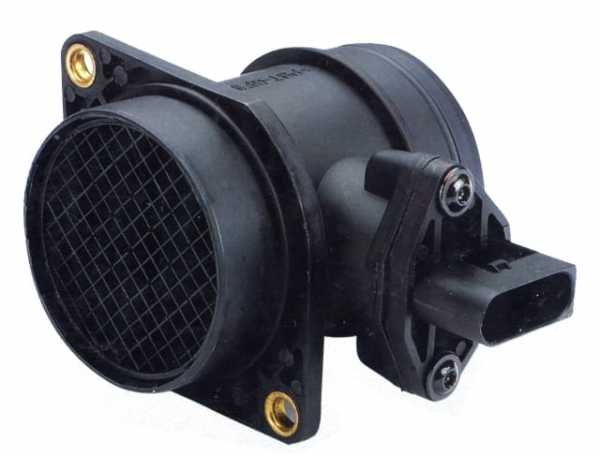

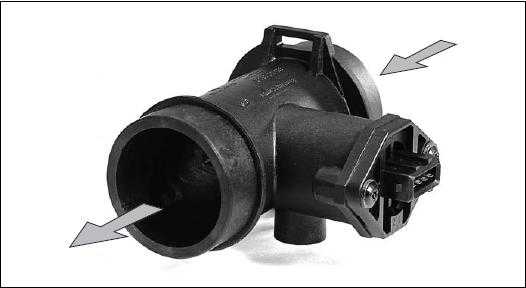

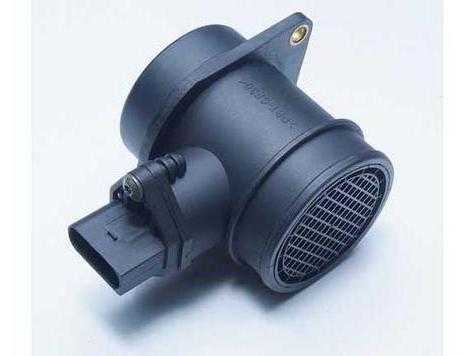

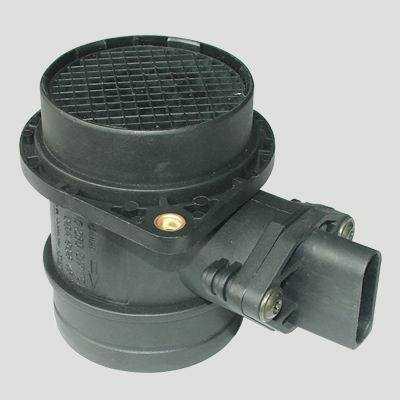

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая

ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки.  Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

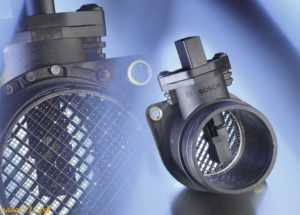

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

  • На основе трубки Пито;
  • С термоанемометрическими измерителями;
  • С пленочными измерителями.

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.

Основные признаки неисправности датчика массового расхода воздуха

Неисправность ДМРВ, как уже отмечалось выше, приводит или к переобогащению, или к обеднению топливной смеси бензином или соляркой, что негативно влияет на функционирование двигателя и может привести к его серьезной поломке. Чаще всего неисправности ДМРВ бывают связаны с засоренностью воздушного фильтра: воздух очищается при этом плохо, а содержащиеся в нем механические частицы попадают в датчик, что и является причиной его поломки. Следует заметить, что датчики массового расхода воздуха являются неремонтируемыми устройствами, и если они выходят из строя, то их приходится менять на новые.

Практика показывает, что основные признаки неисправности ДМРВ следующие:

  • Появляется ошибка Check Engine, которая свидетельствует о том, что уровень сигнала этого датчика очень низкий;
  • Двигатель расходует больше топлива, чем обычно;
  • Силовой агрегат плохо заводится, снижается его мощность, он начинает глохнуть;
  • Автомобиль плохо разгоняется;
  • Двигатель работает или на повышенных, или на пониженных оборотах.

Конечно, все признаки могут проявляться и при других неисправностях автомобиля, но в любом случае, если обнаруживается хоть один из них, это является веским поводом посетить станцию технического обслуживания. Впрочем, проверить, ДМРВ на неисправности, можно и самостоятельно, не обращаясь к специалистам СТО.

Видео о неисправностях ДМРВ

Как проверить ДМРВ на неисправность?

Для начала необходимо просто его демонтировать и произвести визуальный осмотр. Если на автомобиле установлен термоанемометрический датчик массового расхода воздуха, то нужно проверить целостность платиновых нитей. Если хотя бы одна из них оборвана, то датчик является неисправным и дальше его эксплуатировать нельзя.

Есть еще один действенный способ проверки ДМРВ. Если есть подозрение, что он неисправен, то нужно просто отсоединить его штекер и завести двигатель. Если обороты существенно возросли, то, скорее всего, датчик массового расхода воздуха неисправен

Похожие статьи

avtonov.com

Признаки неисправности датчика массового расхода воздуха (ДМРВ). Как проверить дмрв

В случаях, когда на автомобиле выходит из строя датчик массового расхода воздуха, признаки неисправности могут проявляться в виде описанных далее характерных симптомов.

  • индикация «check engine» на панели приборов;
  • затрудненный пуск двигателя;
  • невозможность пуска двигателя при прокручивании стартером;
  • нестабильная работа двигателя на холостых оборотах;
  • провалы оборотов при нажатии на педаль акселератора;
  • падение мощности, затрудненный набор скорости;
  • повышенное потребление топлива.

Автор: Raul_
Механик по ХЧ и сход-развалу; стаж — 3 года.
Консультант по сервисному обслуживанию/ремонту в ДЦ Тойота; стаж — 4 года.

Назначение датчика массового расхода воздуха

ДМРВ, или MAF-сенсор (англ. – Mass Air Flow meter), он же – расходомер воздуха, является одним из компонентов топливно-воздушной системы и измеряет объем воздуха, который поступает непосредственно в камеры сгорания двигателя. Количество забираемого воздуха зависит от положения дроссельной заслонки.

На основании данных датчика, электронный блок управления ДВС высчитывает необходимый объем топлива, который нужно впрыснуть в камеры цилиндра. Корректная работа ДМРВ гарантирует оптимальное соотношение компонентов горючей смеси для ее полного сгорания за такт работы двигателя. В свою очередь, силовой агрегат выдает наилучшие показатели соотношения мощности и расхода топлива.

Датчик массового расхода воздуха присутствует на всех моделях бензиновых двигателей, которые оснащаются электронным впрыском топлива. Конструктивно располагается между воздушным фильтром и дроссельной заслонкой.

Причины выхода из строя ДМРВ

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает. Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ.

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

autoabra.com

Датчик массового расхода воздуха (ДМРВ) признаки неисправности

В современных инжекторных двигателях подача нужного количеств топлива на разных режимах двигателя контролируется электронной системой. Системе необходимы различные датчики, среди них есть датчик, который отвечает за расход воздуха для приготовления топливовоздушной смеси. Это может быть датчик абсолютного давления(ДАД) или датчик массового расхода воздуха (ДМРВ). Часто датчик расхода воздуха еще называют расходомером.

ДАД последнее время получили наиболее широкое распространение и практически вытеснили датчики расхода воздуха из обихода. ДАД дешевле и проще в изготовлении, не столь капризны и реже выходят из строя. Но с ДМРВ еще достаточно много автомобилей ездят по дорогам России, да и отечественные авто еще выходят с конвейера с этими датчиками.

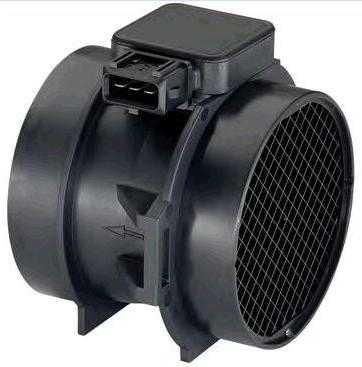

Что представляет собой датчик массового расхода воздуха

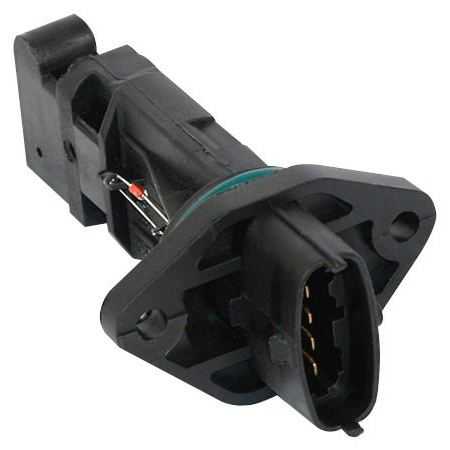

ДМРВ по своей сути — термоанемометр, спрятанный в пластмассовый корпус. На тонкую платиновую нить подается напряжение, которое накаляет платину докрасна. Потоком обдуваемого воздуха нить остужается в зависимости от внешних условий. Все данные об изменении факторов получает электронный блок управления и, согласно полученным данным, регулирует подачу топлива для обработанного потока воздуха.

ДМРВ находится между узлом дроссельной заслонки и корпусом воздушного фильтра. С корпусом и узлом датчик соединяется с помощью широких гофрированных патрубков. Патрубки должны быть надежными, а соединения герметичными, чтобы исключить дополнительный приток воздуха извне.

Признаки неисправности датчика массового расхода воздуха

Определить вероятность неисправности ДМРВ можно по некоторым отклонениям в поведении автомобильного двигателя:

  • — увеличились холостые обороты до 1500 об./мин.,
  • — двигатель периодически глохнет, особенно при торможении автомобиля,
  • — двигатель неустойчиво работает, появились толчки и рывки при движении,
  • — временами загорается или постоянно горит лампа диагностики двигателя в салоне Check Ingine,
  • — увеличился расход топлива.

Следует заметить, что все эти признаки довольно условны, чтобы не ошибиться в диагностике неисправностей, необходимо проверить систему с помощью сканера или компьютерного стенда.

Факторы, влияющие на исправность ДМРВ

В первую очередь нужно обратить внимание, что ДМРВ требует очень бережного обращения с ним.

Платиновую нить можно повредить, если неаккуратно протирать датчик. На ДМРВ недопустимо попадание грязи и масла. Допустим, если двигатель дымит и расходует масло, масляная копоть забивает датчик и выводит его из строя.

Из-за неправильной регулировки или сбоев в системе зажигания во впускном коллекторе происходят хлопки, которые могут разрушить тонкий платиновый волосок.

Встречается еще один характерный дефект, по всем признакам похожий на неисправность ДМРВ. Это повреждение патрубка (гофры) инжектора, соединяющего датчик и корпус дроссельной заслонки. Происходит дополнительный подсос воздуха, и топливовоздушная смесь обедняется по своему составу.

Повреждения датчика могут произойти вследствие удара. Это может произойти в результате дорожно-транспортного происшествия.

Нужно не забывать своевременно менять элемент воздушного фильтра. Грязь и пыль с воздушного фильтра попадают на платиновые нити расходомера и выводят датчик из строя.

Как убедиться в неисправности датчика

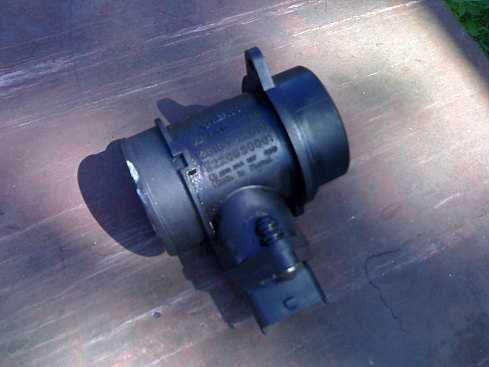

Первым делом нужно снять датчик и произвести его внешний осмотр. Две платиновые нити обязательно должны быт целыми. С оборванными нитями ДМРВ 100% неисправен, и дальнейшей эксплуатации не подлежит.

При возникновении подозрений в неисправности ДМРВ можно проверить его следующим способом. Нужно разъединить штекер датчика и завести двигатель. Если до этого обороты были меньше, а теперь увеличились до 1500 и двигатель обрел былую мощность, есть большая вероятность дефектности ДМРВ. Дело в том, что когда расходомер не работает, его функцию на себя берет датчик положения дроссельной заслонки. Топливная смесь обогащается, автомобиль становится более приемистым. Правда, расход топлива становится еще больше.

Конечно, датчик расхода воздуха можно проверить с помощью осциллографа, сканера или компьютерного стенда, но не всегда есть возможность воспользоваться такими приборами по ряду причин. А вот попробовать поставить другой, заведомо рабочий ДМРВ очень просто. Если после замены никаких изменений в динамике автомобиля не выявлено, дело не датчике. Нужно искать другую причину.

Замена датчика массового расхода воздуха

Заменить ДМРВ не составляет труда даже новичку в автомобильном ремонте.

Как правило, датчик удерживается на своем месте за счет гофрированных патрубков, для надежности места соединений стянуты хомутами.

Для замены ДМРВ нужно ослабить хомуты, разъединить штекер с проводами и снять датчик. Установку нового датчика производить в обратном порядке.


avto-kuplya.ru

ДМРВ симптомы неисправности, их устранение, полезные советы

ДМРВ — это особый датчик, отвечающий за мониторинг того количества кислорода, которое поступает в двигатель и используется для смешивания с топливом. От его работоспособности во многом зависит стабильная и безотказная работа силового агрегата авто. Именно поэтому, поломка данного узла может привести к достаточно серьёзным и печальным последствиям, а его диагностика или ремонт на СТО повлечёт за собой существенные финансовые вложения. Но не стоит отчаиваться раньше времени, сегодня мы с вами разберем, как проверить ДМРВ в домашних условиях.

Признаки неисправности

Рассматривая симптомы, которые свидетельствуют о неисправности этого датчика, нельзя не сказать о таких из них:

  • Срабатывает контроллер CHECK ENGINE;
  • На холостом ходу отмечается неравномерная работа двигателя;
  • Имеются проблемы с динамикой разгона;
  • Двигатель работает на очень высоких или слишком низких оборотах;
  • Наблюдается повышенный расход топлива;
  • Двигатель вообще не запускается.

Кроме этого, есть и другие причины неработоспособности данного агрегата, при наличии которых проверка ДМРВ не просто желательна, а необходима. Чаще всего, речь идёт о трещинах, которые формируются в гофрированном шланге, соединяющем дроссельный модуль с расходомером, проблемах с подачей питания или же повреждении проводки у датчика.

Диагностика ДМРВ

Качественная проверка датчика массового расхода воздуха может быть проведена по одной из нижеописанных методик:

  • Отключаем датчик – отсоединяем его разъём от бортовой системы. Управляющий двигателем контроллер переходит в режим аварийной работы, когда определяющим фактором является не количество проходимого воздуха, а положение дроссельной заслонки. Обороты мотора при этом достигают полутора тысяч. Если при езде наблюдается более резвое поведение авто, значит, пришло самое время подумать о чистке ДМРВ;
  • Ставим заведомо исправное устройство – если при подобной замене заметно улучшение в работе двигателя, необходимо позаботиться о ремонте или замене устройства;
  • Визуальный осмотр – посредством фигурной отвёртки снимаем крепёжный хомут, отсоединяем воздухозаборник и внимательно осматриваем все внутренние поверхности. Они должны быть чистыми и сухими, без малейших следов конденсата или масла, которые оказывают существенное влияние на качество работы и могут стать причиной его выхода из строя. При необходимости выполняем очистку устройства с использованием специального чистящего средства;
  • Диагностика посредством мультиметра — проверка ДМРВ с использованием этого устройства проводится следующим образом. Переводим его в режим работы – вольтметр и устанавливаем ограничение на максимальное измерение в 2 В. На датчике имеется два провода – зелёный отвечает за сигнал, который идёт на массу, а жёлтый передаёт его на контроллер. При включенном зажигании проводим замеры между этими двумя проводами. Обратите внимание – двигатель заводить не нужно. Смотрим полученные результаты – если они варьируются в диапазоне 1.01-1.02 значит всё в порядке, и причин для беспокойства нет. Если верхний уровень замера достигает 1.02-1.03 – пора задуматься о чистке датчика. Если же показатели падают ниже 1.03 или достигают отметки в 1.04, скорее всего пора отправляться за новым датчиком. Возможно, поможет и чистка, вот только шансы на это не более 50 процентов;
  • Прошивка ЭБУ – данный способ проверки актуален в ситуации, когда была произведена прошивка программного обеспечения в ЭБУ с изменением его настроек. Проверить ДМРВ в этом случае достаточно просто – подкладываем под упор заслонки тонкую пластинку толщиной до 1 мм. Обороты двигателя должны увеличиться и именно в этот момент следует извлечь фишку с ДМРВ. Если ничего не происходит, и двигатель продолжает работать, значит, всё дело в новой прошивке, параметры работы которой несовместимы с вашим оборудованием.

Подведём итоги

Ну что же, мы с вами рассмотрели основные признаки неисправности ДМРВ и наиболее распространённые способы его диагностики. Процедура эта не отличается особой сложностью, да и времени занимает совсем немного, поэтому может быть выполнена своими силами, без задействования мастеров из сервис-центров.

nashikolesa.ru

как проверить датчик массового расхода воздуха мультиметром и другими способами, самостоятельная очистка и замена прибора

При выходе из строя датчика массового расхода воздуха будет нарушена работа системы впрыска, а значит и функционирование двигателя машины в целом. При появлении признаков неисправности ДМРВ самый простой способ диагностики установить вместо контроллера заведомо рабочее устройство.

Содержание

Открытьполное содержание

[ Скрыть]

Что такое ДМРВ и его назначение

В автомобиле этот контроллер представляет собой устройство, использующееся для оценки объема воздуха, который поступает в мотор. Датчик относится к классу регуляторов электронного механизма управления силовым агрегатом. Первое, на что влияет ДМРВ — работа системы впрыска. Устройство предназначено для определения и регулирования воздушного потока, который поступает в цилиндры двигателя с целью формирования горючей смеси. Контроллер в авто может использоваться совместно с датчиками уровня давления воздуха и температуры, которые применяются для изменения его показаний.

Где он находится?

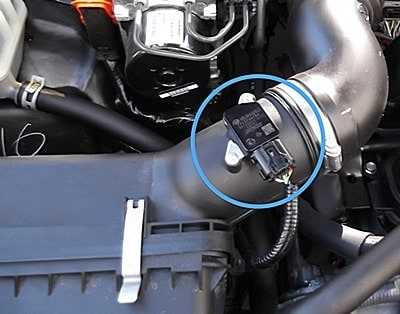

Регулятор можно увидеть под капотом. Независимо от модели транспортного средства, датчик устанавливается во впускном тракте, после воздушного фильтрующего устройства. Фиксация контроллера осуществляется на воздуховоде.

Канал «В гараже у Сандро» рассказал о диагностике, а также расположении расходомеров в автомобилях ВАЗ.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

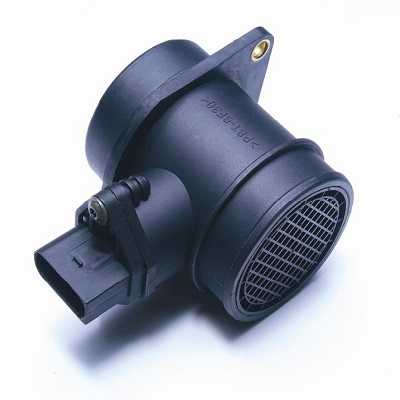

Конструкция ДМРВ

Конструктивно датчик массового расхода воздуха включает в себя шесть элементов:

  • рабочая плата устройства;
  • пластиковый корпус;
  • радиаторный элемент;
  • чувствительная составляющая в виде проволоки либо никелевой сети;
  • патрубок, по которому проходит воздушный поток;
  • сеточки на выпуске и впуске устройства.

К чувствительному компоненту обязательно должен быть подведен ток, иначе он не сможет нагреваться. При работе устройства средняя температура нити должна составить 75-100 градусов.

Фотогалерея «Конструкция ДМРВ»

Нитевое устройство с платой внутри
Пленочный расходомер для авто

Наиболее популярные неисправности ДМРВ

Основные признаки неисправности ДМРВ:

  1. О неполадках расходомера может сообщить индикатор Чек Энджин, появляющийся на приборной панели в салоне авто.
  2. В зависимости от типа устройства и машины на контрольном щитке может появиться значок, свидетельствующий о низком уровне сигнала ДМРВ.
  3. Силовой агрегат стал работать с перебоями. При отключении датчика машина глохнет или обороты двигателя начинают прыгать в большую либо меньшую сторону. Мощность ДВС снижается, автомобиль с трудом берет разгон, особенно двигаясь в гору.
  4. Повышение расхода топлива.
  5. При переключении скоростей на коробке передач двигатель произвольно останавливается.

Неисправный датчик можно определить по целостности корпуса. Наличие повреждений на нем, а также на гофрированной магистрали, может сообщить о неполадках в работе контроллера. Речь идет о патрубке, который соединяет регулятор с дроссельной заслонкой. Если во время функционирования двигатель произвольно глохнет, это может сообщить о неисправностях в работе линии питания.

Если устройство контроля количества и распределения воздуха неисправно, то симптомы поломки могут быть схожи с ошибками в работе воздушного фильтра.

Причины, из-за которых устройство выходит из строя:

  • датчик не подключен к электросети машины;
  • обрыв либо повреждение цепи питания;
  • к неполадкам в работе контроллера может привести появление сбоев в функционировании блока управления двигателем;
  • неправильное подключение сигнальных кабелей либо их обрыв;
  • окисление либо повреждение контактных элементов.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Что делать при низком уровне сигнала ДМРВ?

При такой проблеме производится диагностика:

  • наличия либо отсутствия напряжения питания, а также надежность подключения устройства к массе;
  • уровня сопротивления между контактным элементом 5 (на схеме) разъема и массой, этот показатель должен составить от 4 до 6 кОм.

Проблема может заключаться в:

  • некачественном контакте;
  • неверной трассой жгута с проводкой;
  • износе либо повреждении жилы кабеля или изоляционного слоя;
  • плохом соединением устройства с заземлением;
  • подключении к колодке более мощных потребителей энергии.

Диагностика устройства включает в себя следующие этапы:

  1. Проверяется качество контакта между выводами 7 и 12 на разъеме системы впрыска, а также датчика. Выполняется визуальная проверка состояния колодки на предмет правильности соединения. Проблема может заключаться в повреждении замков либо использовании поврежденных контактных элементов. Возможно плохое качество подключения проводника к колодке.
  2. Надо удостовериться в том, что трасса жгута не нарушена. Проблемы могут возникнуть, если жгут с кабелями уложен рядом с высоковольтными проводами.
  3. Выполняется проверка целостности жгута, на нем не допускаются повреждения. Если визуально элемент целый, необходимо попробовать пошевелить его и одновременно следить за показаниями диагностического оборудования.
  4. Также проверяется засорение воздушного фильтрующего устройства. Если требуется, производится его замена.

При наличии тестера проверить исправность датчика массового расхода воздуха можно так:

  1. Ключ в замке прокручивается, чтобы отключить зажигание. Необходимо отсоединить разъем с проводами от контроллера.
  2. Затем зажигание включается, но силовой агрегат не запускается.
  3. С помощью тестера выполняется диагностика уровня напряжения между контактными элементами на разъеме. Между выходами 2 и 3 эта величина должна составить выше 10 вольт, между 3 и 4 — 5 В, а между заземлением и третьим контактом — 0 В. Если полученные показатели другие, требуется устранить обрывы на линии и избавиться от замыкания на массу.
  4. Затем зажигание в автомобиле отключается. С помощью мультиметра выполняется диагностика уровня сопротивления между пятым контактом и заземлением на колодке.

Схема подключения расходомера к микропроцессору

Если полученное значение составляет около 4,6 кОм, то сам регулятор неисправен. Проблема может заключаться в его некачественном соединении. При уровне сопротивления в 0 Ом проблема заключается в замыкании на землю четвертого контакта либо неисправности датчика. Если полученное значение составило более 100 кОм, это говорит об обрыве провода 4Ж или поломке регулятора.

Что делать при высоком уровне сигнала ДМРВ?

При данной проблеме также надо проверить наличие напряжения на цепи питания и качество соединения датчика с заземлением. Производится диагностика параметра и на пятом контакте разъема.

Проверка выполняется так:

  1. Производится отключение зажигания. От устройства надо отсоединить разъем с проводами.
  2. Зажигание включается, мотор не заводится.
  3. С помощью мультиметра выполняется диагностика напряжения на колодке. Полученные показания должны быть такими же, как и при низком уровне сигнала датчика.
  4. Затем производится замер сопротивления, тестер предварительно надо настроить в соответствующий режим. Измерение осуществляется между пятым контактным элементом и заземлением. Если полученное значение составляет 0 В, то регулятор неисправен и подлежит замене. Другие параметры будут указывать на замыкание проводника 4Ж к источнику питания.

Как самостоятельно произвести очистку датчика?

Путем чистки и промывки контроллера расхода воздуха можно восстановить его работу.

В частности, придется поработать с чувствительным элементом датчика — эта часть при работе расходомера всегда загрязняется.

Выбор очистителя

Для выполнения задачи необходимо приобрести очистительное средство:

  1. Ликви Моли. Очиститель датчика массового расхода воздуха это бренда стоит недешево. Но его применение позволяет эффективно удалить загрязнения и восстановить работу устройства. Использование очистительных средств Ликви Моли может осуществляться на ДМРВ, работающих на бензиновом или дизельном ДВС.
  2. Технический или медицинский спирт. Данный вариант является одним из самых старых и эффективных. Химические свойства спирта позволяют качественно удалить грязь с чувствительной части датчика.
  3. Очиститель карбюраторного двигателя. Один из самых бюджетных и эффективных способов восстановить работу контроллера.
  4. Средство Жидкий ключ. Допускается к применению не только на ДМРВ, но и в целях очистки других узлов и механизмов.
  5. WD-40. Позволяет удалить не только грязь, но и следы ржавчины.

Пошаговая инструкция

Ремонт датчика массового расхода воздуха своими руками осуществляется так:

  1. Прежде чем снять датчик, отключается зажигание и отсоединяется клемма от аккумулятора. В моторном отсеке с расходомера демонтируется разъем.
  2. К устройству подключен патрубок, он также ослабляется и отсоединяется. С помощью гаечного ключа выкручивается болт, фиксирующий механизм на воздушном фильтре, в частности, на его корпусе.
  3. Производится извлечение устройства из гофры. В зависимости от модели авто для этого могут потребоваться разные инструменты, в том числе ключи-звездочки. Выкручиваются саморезы, фиксирующие приспособление, а затем производится снятие расходомера из места посадки.
  4. Если на устройстве имеются следы масла, их обязательно надо удалить. Чтобы произвести очистку, используется одно из вышеописанных средств.
  5. Сами датчики на расходомере обычно выполнены в виде проволоки, расположенной на сеточке. Используя очиститель, надо осторожно обработать чувствительную составляющую. Нельзя повредить пленку. Когда место загрязнения будет очищено, необходимо подождать около 10 минут, чтобы средство подействовало.
  6. Если грязи на устройстве слишком много, то целесообразно повторить процедуру очистки несколько раз. Для обеспечения быстрого испарения средства можно использовать компрессор либо насос. Но слишком высокое давление может привести к разрушению чувствительного элемента расходомера.

Фотогалерея

Демонтаж расходомера
Очистка средством WD-40

Замена датчика массового расхода воздуха своими руками

Если ремонт устройства не помог, то его придется заменить, выполнить эту задачу можно самостоятельно.

Пошаговая инструкция

Замена датчика массового расхода воздуха выполняется так:

  1. Производится отключение зажигания, открывается моторный отсек авто.
  2. От аккумулятора авто отсоединяется отрицательная клемма, это необходимо для того, чтобы обесточить электросеть.
  3. С использованием отвертки ослабляется хомут, который крепит гофру к датчику.
  4. Снимается патрубок.
  5. От расходомера отключается колодка питания.
  6. С помощью гаечного ключа выкручиваются болты, крепящие устройство на корпусе фильтрующего элемента.
  7. Выполняется снятие контроллера с его последующей заменой. Сборка всех элементов впоследствии выполняется в обратном порядке.

Снятие датчика и его замена

Рекомендации для продления срока службы ДМРВ

На ресурс эксплуатации устройства влияет чистота воздушного потока, который через него проходит. Поэтому при использовании расходомера необходимо не допустить образования отложений на его рабочей поверхности. Для этого рекомендуется периодически проверять функционирование воздушного фильтрующего устройства. При необходимости датчик надо регулярно менять. Если автомобиль эксплуатируется в крупном и загрязненном городе, то замену детали нужно выполнять чаще, чем это указано в регламенте по обслуживанию авто.

 Загрузка …

Сколько стоит датчик массового расхода воздуха?

Стоимость нового расходомера зависит от производителя устройства, а также от транспортного средства.

НаименованиеЦена, руб
ДМРВ для автомобилей Ниссан2500-3000
Для Тойота и Сузуки4000
Расходомер для ВАЗ1500
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Видео «Диагностика и неисправности ДМРВ»

Канал «24 часа» подробно рассказал о признаках неисправности расходомеров и об их диагностике своими руками.

autodvig.com

Основные признаки неисправности ДМРВ (ВАЗ) :: SYL.ru

ДМРВ – это датчик массового расхода воздуха. Он расположен в системе питания двигателя, во впускном тракте, и считается важнейшим среди основных приборов и узлов в системе впрыска любого силового агрегата. Как и любой другой узел автомобиля и любая деталь, ДМРВ может выйти из строя. Давайте рассмотрим основные признаки неисправности ДМРВ, а также узнаем принцип действия и функциональность этого оборудования.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

В автомобильный силовой агрегат при движении подается 1 объем горючего, а также 14 равных частей воздуха. Так готовится правильная топливно-воздушная смесь. Это является залогом правильной работы мотора в наиболее оптимальных для него режимах. При любом нарушении этого соотношения владелец автомобиля будет наблюдать или повышенный расход топлива, или снижение мощности силового агрегата, или и то и другое сразу. Если знать признаки неисправности ДМРВ, то легко выявить поломку прибора.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

Замер объема воздуха — это значит определение той нагрузки, которая будет приложена к мотору. Когда идет нажатие на педаль акселератора, то открывается дроссельная заслонка и увеличивается объем получаемого воздуха.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Эта проволочка под потоком воздуха охлаждается. Чтобы регулировать температуру между ней и потоком воздуха, на проволоку подается электричество. Уровень заряда можно регулировать. Чем больше проволочка обдувается, тем большее количество электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

ДМРВ ВАЗ — признаки неисправности и диагностика

При выходе из строя этого датчика, скорее всего на приборной панели будет гореть лампа «Проверьте двигатель» (Check Engine).

Также обязательно мотор потеряет в своих характеристиках мощности и динамических характеристиках. Также среди основных признаков – повышенные аппетиты мотора и трудный запуск ДВС.

Способы диагностики ДМРВ

Существует несколько вариантов для проверки ДМРВ. Признаки неисправности обнаружатся практически сразу. Давайте рассмотрим их вместе.

Первый способ – отключение датчика

Этот способ проверки самый простой. Его сможет сделать каждый владелец автомобиля. Первым делом нужно отключить датчик. Чтобы это сделать, нужно просто отсоединить разъем. Затем следует завести мотор. В результате контроллер ЭБУ перейдет в аварийный режим. А подача топливной смеси будет регулироваться лишь при помощи дроссельной заслонки. Холостой ход будет в районе 1500 оборотов. После этого требуется сделать заезд на машине. Если автомобиль прибавил в динамических характеристиках разгона, тогда есть смысл искать признаки неисправности ДМРВ.

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение

Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.

Далее нужно полностью снять ДМРВ. Признаки неисправности вы найдете после визуального осмотра устройства. Для проведения этой операции понадобится ключ на 10. Выкрутите два винта и достаньте устройство из корпуса воздушного фильтра. С датчиком выйдет резиновое уплотнение. Если уплотнение осталось в корпусе – это основной признак скорой поломки.

Основные симптомы

Итак. Если у вас проблемы с ДМРВ, признаки неисправности могут быть самыми разными. Среди них можно выделить провалы на разгоне, отсутствие тяги, снижение мощности. Появляется стойкое ощущение, что машина просто «не едет». Если при нажатии на газ отсутствует должная реакция, тогда это один из признаков. Большой расход топлива – это тоже сигнал для диагностики этого датчика. Когда ваша машина при переключении с передачи на передачу останавливается, есть смысл проверить датчик ДМРВ. ВАЗ 2110 признаки неисправности имеет такие же, как и у остальных автомобилей.

Если у вас возникают трудности с запуском холодного двигателя, если работа мотора нестабильна, если обороты самопроизвольно растут или, наоборот, уменьшаются, если возникают детонации при нагрузках – это все является сигналами для проверки и диагностики датчика.

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья». Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10». Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему. Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
