Как снять руль на матизе – Снятие и установка рулевого колеса на Daewoo Matiz

Рулевое управление Matiz — устройство и диагностика неполадок

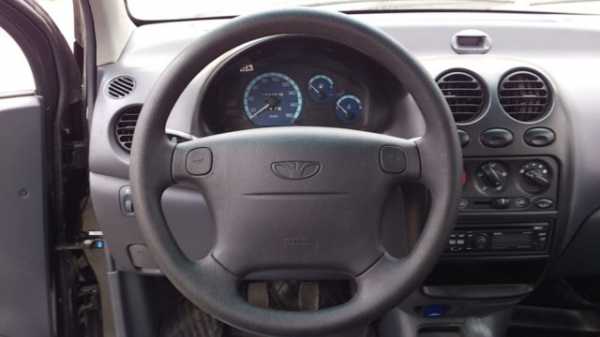

Руль Daewoo Matiz

Нельзя преувеличить роль руля в легковом автомобиле. Он управляет движением транспорта, направляя его в нужную сторону по заданному маршруту. Им руководит непосредственно водитель. Благодаря функции блокировки поворота руля предотвращено много угонов автомобилей. Поэтому безопасность также зависит от этого, казалось бы, простого устройства.

Особенности рулевой системы

Хорошими техническими характеристиками и доступной ценой известен автомобиль Daewoo Matiz. Он не большого размера и поэтому среди других моделей он выделяется экономичностью и удобством в парковке. Из-за размера считается преимущественно женским автомобилем в России. Например в Узбекистане, где его выпускали ранее (сошел с конвеера в 2016 году) на нем ездиют порядка 95% частных таксистов.

Что можно сказать о его управлении? Руль небольшой и хорошо лежит в руках. Можно также регулировать его высоту. Конструкция рейки создана производителем по принципу шестерни-рейки. В зависимости от скорости можно менять передаточное число шестерни. Это достигается с помощью схемы:

  • Внутренняя полость алюминиевого картера защищена гофро-чехлом.
  • На подшипниках картера установлено приводное зубчатое колесо.
  • Для соединения шестерни и зубцов от рейки, между собой они прижаты пружиной.
  • В нужном диапазоне ход рейки ограничивают с одной стороны специальным кольцом, а с другой – шарниром рулевой тяги.

Именно благодаря этой схеме можно быстро управлять колесом в любом нужном направлении.

Важную роль здесь играет малое передаточное число.

Роль и особенности гидроусилителя

В основе гидроусилителя руля лежит насос. Он извлекает масло из бачка и под высоким давлением действует на распределитель. И тот, в свою очередь, помогает колесам повернуться в нужную сторону.

Гидроусилитель руля Daewoo Matiz

За направление отвечает торсион, который встроен в разрез рулевого вала. Если автомобиль едет прямо, усилий на нем никаких нет, а значит, торсион не закручен и масло не качается насосом.

При повороте руля происходит сопротивление колес. То есть масло качается в нужном направлении при большем усилии на руле, которое происходит при закрутке торсиона в данном случае. В Matiz масло для гидроусилителя используется ATF, что достаточно экономично и рационально.

Для правильной работой гидроусилителя нужно регулярно принимать специальные меры:

  1. следить за уровнем масла;
  2. проверять герметичность системы;
  3. контролировать натяжение ремня привода;
  4. один раз в два года менять фильтр и масло;
  5. не держать рулевое колесо больше пяти секунд в крайнем положении, чтобы избежать износа деталей;
  6. не наезжать на препятствия типа бордюра;
  7. не нажимать на газ, когда круто вывернуты колеса.

Признаки неисправностей

Если не заметить вовремя неисправности управления, можно попасть в неприятность, которая может закончиться плохим исходом. Поэтому очень важно понимать какие признаки указывают на скорую поломку. Их бывает несколько:

  • На износ зубчатого сектора и уменьшение сцепления рейки с шестерней указывает очень свободный ход руля. Проблема может также быть в ослаблении крепления шаровых опор.
  • На неполадки пластиковой втулки рейки и возможные неисправности сайлентблоковых тяг говорит стук и непривычный шум.
  • На повреждение втулки рейки указывает очень тугое движение руля. Проблема может быть также в шаровых опорах и подшипниках стойки подвески.

В случае причины нарушения рулевого управления в самом механизме, его нужно извлечь и отнести мастеру.

Если все же причина в перечисленных деталях, тогда для быстрого самостоятельного ее устранения нужно с собой иметь набор инструментов. В него должны входить: молоток, съемник, домкрат, не больше семи миллиметров зубило, ветоши, феол для подшипников и набор рожковых и ключей с шестью гранями.

Ремонт руля Daewoo Matiz

Для механизма также существуют специальные ремонтные комплекты. Их бывает два вида: малый и большой. Но разница между ними не сильно заметна.

Мнение автолюбителей о рулевом управлении

Мужское и женское мнение об управлении на Daewoo Matiz несколько разошлось.

Например, Ирина за рулем этой машины только полгода и он ее полностью устраивает. «Даже чехол не покупала». А Оксана желает поставить рулевое колесо «посимпатичнее». У Олега опыт вождения пятнадцать лет за разными машинами и считает стандартный руль очень удобным.

Существует мнение, что руль от Nexia на Matiz подходит лучше. Но вопрос вызывает споры среди автолюбителей.

В общем, большее число опрошенных людей не собирается менять рулевое колесо. Возможен только тюнинг в виде нового чехла. Но это относится к индивидуальному эстетическому вкусу владельца.

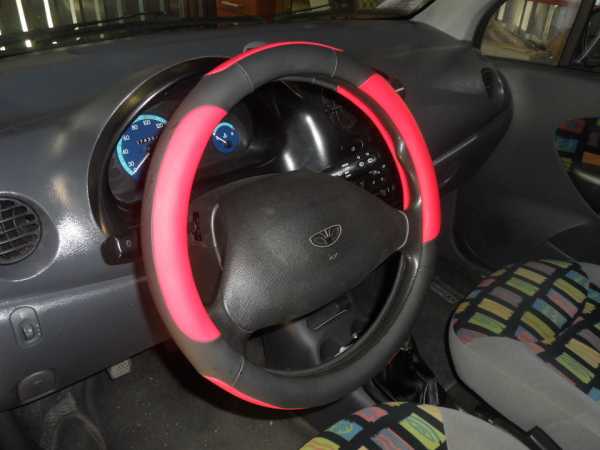

Чехол руля Daewoo Matiz

Практические советы

Для экономии на техническом обслуживании нужно научиться самостоятельно решать не большие вопросы. Например, нужно знать, как снять руль и переустановить подрулевые переключатели на Matiz.

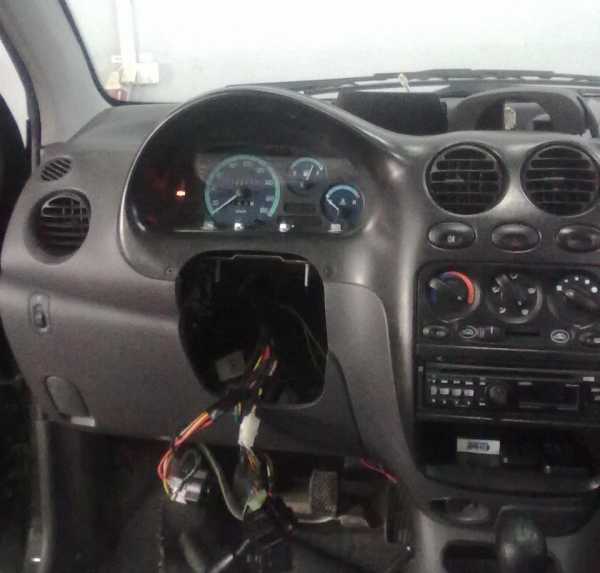

Чтобы снять его самостоятельно нужно:

  1. Выключить минусовую аккумуляторную клемму;
  2. снять сигнальную пластину;
  3. полностью открутить гайку;
  4. на шлицевую группу брызнуть WD-40;
  5. в стык на удлинитель навернуть гайку;
  6. полу килограммовым молотком ударить по штоку рулевой колонки через удлинитель.

Чтобы не навредить, нужно помнить главное правило: по рулевому валу стучать категорически запрещено.

Подрулевые переключатели на Daewoo Matiz снимать можно также только после отключения клеммы. Затем нужно извлечь пять саморезов под рулевой колонкой, и снять с нее кожухи. После устранить центральную часть руля и с помощью сжатия фиксаторов на рычаге поворотников, отключить электрический разъем. Чтобы установить переключатели обратно, нужно проделать операцию в обратном порядке.

После всех рекомендаций проблем с управлением не возникнет.
