Замена барабанных колодок Форд фокус 2, фокус 1, фьюжн
Минимально допустимая толщина фрикционных накладок тормозных колодок тормозного механизма заднего колеса составляет 1,0 мм.
замерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).
Заменяйте колодки в следующих случаях:
— толщина фрикционных накладок меньше допустимого значения;
— поверхность накладок замаслена;
— фрикционная накладка непрочно соединена с основанием;
— на накладках глубокие борозды и сколы.
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.
Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.
1. Включите первую передачу и установите упоры под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите колесо и установите автомобиль на опору.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан
6. Поверните вверх..
7. …и снимите прижимные скобы обеих тормозных колодок, потянув их на себя.
Доступ к стойкам прижимных скоб с обратной стороны щита тормоза затруднен. Поэтому проследите за тем, чтобы стойки не сместились вглубь отверстий в щите, и не снимайте стойки без крайней необходимости.
8. Если снимаете изношенные тормозные колодки для замены новыми, предварительно установите регулятор зазоров в исходное положение, для чего отожмите вверх отверткой пружинный упор храпового механизма регулятора.
9. …и, удерживая упор, заверните пассатижами зубчатую гайку регулятора до упора, вращая ее по часовой стрелке.
10. Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки и снимите пружину.
11. Немного отведите назад заднюю колодку и снимите распорную планку в сборе с регулятором зазора.
12. Переместите тормозные колодки вниз, снимая их с нижнего упора на щите тормоза, чтобы ослабить натяжение нижней стяжной пружины, снимите пружину и переднюю колодку
При работе пассатижами и отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин
14. …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.
Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распор-
ной пружиной и из гидросистемы вытечет тормозная жидкость.
При снятых колодках не нажимайте на педаль тормоза, так как из рабочего цилиндра будут вытолкнуты поршни и из гидросистемы вытечет тормозная жидкость.
15. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.
Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!
Передняя 8 и задняя 1 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза, а фрикционная накладка передней колодки короче, но толще, чем задняя колодка). Помимо этого задние тормозные колодки различаются как левые и правые.
16. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.
17. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
18. Установите тормозной барабан
19. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
20. Установите на место колесо. Проверьте легкость его вращения.
21. Аналогично замените тормозные колодки тормозного механизма другого колеса.
22. После установки тормозных колодок отрегулируйте стояночную тормозную систему
Снятие и установка тормозного барабана Ford focus 2 и 2 рестайлинг
Тормозной барабан Ford focus снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 230,2 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.
Полезный совет
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
Вам потребуются: ключ для гаек колес, отвертка с плоским лезвием.
1. Включите первую передачу и установите упорные бруски под передние колеса.
2. Снимите декоративный колпак заднего колеса (см. «Замена колеса»).
3. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны снимаемого барабана на опору.
4. Поддев отверткой…
5. …снимите с одной из шпилек фиксатор…
6. …и снимите тормозной барабан.
Примечание
После длительной эксплуатации по наружному краю рабочей поверхности барабана в результате износа образуется буртик, затрудняющий снятие барабана. В этом случае ослабьте натяжение троса привода стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
Предупреждение
Не нажимайте на педаль тормоза при снятом тормозном барабане, так как при этом из рабочего цилиндра могут полностью выйти поршни, а из гидросистемы вытечет тормозная жидкость.
7. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимое значение, барабан подлежит замене.
Примечание
На внутреннюю поверхность барабана Ford focus в литье нанесен его максимально допустимый при износе диаметр (230,2).
8. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.
Предупреждение
Тормозные барабаны заменяйте парами (левый и правый одновременно).
Полезный совет
Осмотрите поверхность накладок тормозных колодок.
Если накладки смочены тормозной жидкостью, значит, уплотнения рабочего цилиндра негерметичны, замените его (см. «Замена рабочего цилиндра тормозных механизмов задних колес Ford focus»).
9. Аналогично снимите и проверьте второй тормозной барабан.
10. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.
![](/800/600/http/familycar24.ru/wp-content/uploads/3af8798f99a80a82855d925d491c38c1.jpg)
12. Установите барабан в порядке, обратном снятию.
13. Отрегулируйте зазор между тормозными колодками и барабаном, нажав несколько раз на педаль тормоза.
14. Установите колесо и декоративный колпак (см. «Замена колеса Ford focus »).
15. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.
- Назад
- Вперёд
Замена тормозного барабана Ford Focus | Стоимость и обслуживание
Наши мобильные механики привозят к вам магазин 7 дней в неделю.
Получите предложение сегодня для вашего Ford Focus
Найдите свою стоимость
4,8
(2074 отзыва)
Узнать больше:RepairSmith предлагает авансовые и конкурентоспособные цены. Средняя стоимость замены тормозного барабана Ford Focus составляет 225 долларов.
![](/800/600/http/drivertraining.ru/wp-content/uploads/sddefault2.jpg)
2013 Форд Фокус
2.0L L4 • 121 900 миль
, AZ 85206
$230 — $282
2006 Ford Focus
2.0L L4 ZX3 • 218 682 мили
, Техас 76010
$257 — $315
2011 Форд Фокус
2.0L L4 • 100 000 миль
, CA 94577
$151 — $185
2016 Ford Focus
2.0L L4 • 27 000 миль
, CA 94518
$203 — $249
2016 Ford Focus
1.0L L3 Turbo SE • 23 000 миль
, КА 94553
$203 — $249
2002 Ford Focus
2.0L L4 ZTS • 207 000 миль
, CA 92083
$210 — 256 $
2013 Ford Focus
2. 0L L4 SE •
42 000 миль
, CA 94528
$192 — $234
2016 Ford Focus
Электрический Электрический • 56 000 миль
, CA 94801
$189 — $231
2018 Ford Focus
2.0L L4 SEL • 12 000 миль
, CA 91316
$179 — $219
Последнее обновление:7 сентября 2021 г., 16:23
Получить предложение
12 месяцев | Гарантия на 12 000 миль
Почему РемонтСмит?
Мы выполняем более 600 услуг по ремонту и техническому обслуживанию, включая замену масла,
тормоза, диагностика, ремни и шланги и многое другое. Лучшая часть?
Мы приезжаем к вам со всеми необходимыми инструментами и запчастями.
Предварительные цены
Бронирование онлайн
Качественное обслуживание
Полная гарантия
Мы здесь, чтобы держать вас в движении
Наши опытные мобильные механики готовы помочь.
Получить предложение
12 месяцев | Гарантия на 12 000 миль
Выполнение работ по торможению автомобиля Ford Focus 2000-2007 гг. Ничего особенного в тормозной системе нет. Однако, если не обращать внимания на детали, это может закончиться возвращением работы после тормоза.
![](/800/600/http/media.ffclub.ru/up82303-IMG_20200629_210556.jpg)
Передние тормоза
Колодки следует заменять, когда на них остается 3 мм или меньше фрикционного материала. На роторах достаточно материала, чтобы выдержать хотя бы один оборот на токарном станке. Спецификация биения для этих автомобилей составляет 0,002 дюйма, а изменение толщины диска должно быть намного меньше 0,0008 дюйма.
Передний стопорный зажим
Суппорты крепятся к кронштейнам с помощью направляющих штифтов с шестигранными головками. Втулки и пыльники следует разбирать, очищать и смазывать каждый раз при замене тормозов. Крутящий момент для направляющих штифтов составляет 21 фут/фунт, а болты кронштейна суппорта должны быть затянуты с моментом 75 фут/фунт.
Задние тормоза

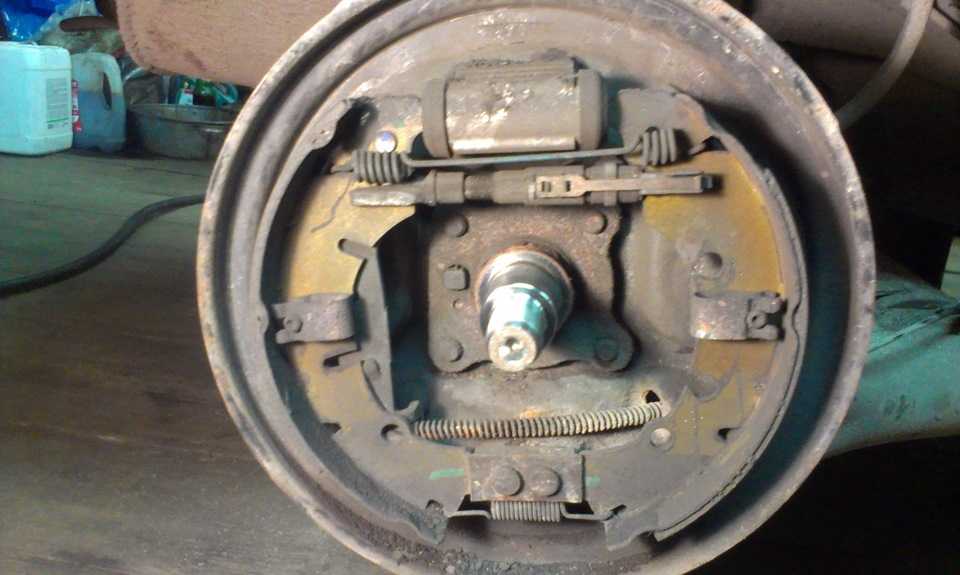

Большинство автомобилей Ford Focus оснащены задними барабанными тормозами. Единственный способ снять барабан, не нарушая ступичные подшипники, — открутить четыре крепежных болта на болтах задней части продольного рычага. Гайку оси можно снять, чтобы снять барабан, но вы нарушите предварительную нагрузку на подшипник. Кроме того, стопорную гайку ступицы колеса можно использовать повторно только четыре раза, и для нее требуется установка крутящего момента 174 футо-фунтов.
Датчик нагрузки на задний тормоз
Накладки используют регулятор в верхней части барабана под колесным цилиндром. Убедитесь, что регулятор чистый, смазанный, а его конец, контактирующий с колодкой, не изношен.
На моделях с задними дисковыми тормозами Ford использует ручной тормоз, встроенный в задний суппорт. Для обслуживания суппорта снимите трос стояночного тормоза и снимите нижний болт, чтобы повернуть суппорт вверх. Автомобили с задними дисковыми тормозами требуют знакомого метода поворота поршня при приложении давления.
Суппорты крепятся к кронштейнам с помощью направляющих штифтов с шестигранными головками. Втулки и пыльники следует разбирать, очищать и смазывать каждый раз при замене тормозов. Крутящий момент для направляющих штифтов составляет 21 фут/фунт, а болты кронштейна суппорта должны быть затянуты с моментом 55 фут/фунт.
Регулятор заднего тормозного барабана
Большинство моделей были оснащены клапаном PCRV, установленным между главным цилиндром и задними тормозными магистралями к задним колесам. Клапаны регулируют гидравлическое давление, подаваемое на задние тормоза, тем самым снижая риск блокировки заднего колеса при торможении.
Некоторые модели, оснащенные задними тормозами, оснащены пропорциональным клапаном, чувствительным к нагрузке, для управления задними тормозами. Он крепится к заднему подрамнику и стабилизатору поперечной устойчивости. Регулировка пропорционального клапана датчика тормозной нагрузки должна выполняться на автомобиле с правильным дорожным просветом. Автомобиль должен находиться в порожнем состоянии, когда вес автомобиля приходится на опорные колеса. Кроме того, топливный бак должен быть полным. Если нет, то за каждую четверть недостающего бака прибавляйте 22 фунта.
