Самостоятельная замена ремня ГРМ на двигателе субару форестер.

Разборка привода ГРМ, — снятие, проверка состояния и установка компонентов Subaru Forester

Разборка

1. Снимите ремень привода генератора (см.
Главу Текущее обслуживание).
2. Заблокировав шкив коленчатого вала от
проворачивания при помощи специального приспособления, отпустите болт
его крепления. Снимите шкив.
3. Снимите левую, правую и центральную крышки
привода ГРМ.




Детали установки крышек привода ГРМ на двигателях SOHC



Детали установки крышек привода ГРМ на двигателях DOHC



Снятие газораспределительного ремня

Детали установки компонентов привода ГРМ на двигателях SOHC



Детали установки компонентов привода ГРМ на двигателях DOHC



Совмещение установочных меток зубчатых колес коленчатого и распределительных
валов на двигателях SOHC



Совмещение установочных меток зубчатых колес коленчатого и распределительных
валов на двигателях DOHC



Маркировка наносится на тыльную сторону ремня (двигатель SOHC)



Маркировка наносится на тыльную сторону ремня (двигатель DOHC)





1. Проверьте зубчатый газораспределительный ремень
на наличие установочных меток и указателя направления вращения.
В случае необходимости нанесите соответствующую маркировку самостоятельно
на тыльной стороне ленты:
  • Проверните коленчатый вал до совмещения установочных меток зубчатых
    колес коленчатого и распределительных валов с ответными рисками
    на задних крышках привода ГРМ (№ 2) и блоке цилиндров;
  • Белой краской нанесите метки положения (напротив меток на зубатых
    колесах валов) и направления вращения ремня.

2. Ослабьте болты крепления натяжителя ремня.
3. Снимите промежуточный ролик.
4. На двигателях DOHC снимите промежуточное зубчатое колесо № 2.
5. Снимите газораспределительный ремень.



Снятие сборки натяжителя и промежуточных роликов

Детали установки натяжителя и промежуточных роликов газораспределительного
ремня на двигателях SOHC



Детали установки натяжителя и промежуточных роликов газораспределительного
ремня на двигателях DOHC





1. Снимите промежуточный ролик.
2. На двигателях DOHC снимите промежуточное зубчаток колесо № 2.
3. Снимите натяжитель ремня.



Снятие зубчатых колес и задних крышек привода ГРМ

Удерживание зубчатого колеса от проворачивания
при отпускании крепежного болта производится при помощи специального
приспособления.



Двигатели SOHC

Детали установки зубчатых колес коленчатого и распределительных валов
на двигателях SOHC





1. Выверните крепежный болт и снимите зубчатое колесо
левого распределительного вала.
2. Действуя в аналогичной манере, снимите зубчатое колесо правого
распределительного вала.
3. Снимите зубчатое колесо коленчатого вала.
4. Снимите левую и правую задние крышки (№ 2) привода ГРМ.
5. Снимите кронштейн натяжителя ремня.



Двигатели DOHC

Удерживание зубчатого колеса от проворачивания при отпускании крепежного
болта производится при помощи специального приспособления

На двигателях DOHC случайное проворачивание распределительных валов при снятом
газораспределительном ремне чревато повреждением клапанов при ударе их друг о
друга!

Детали установки зубчатых колес коленчатого и распределительных валов
на двигателях DOHC





1. Заблокировав зубчатое колесо левого впускного
от проворачивания при помощи специального ключа, отпустите крепежный
болт. Снимите зубчатое колесо.
2. Действуя в аналогичной манере, снимите зубчатые колеса левого
выпускного, правого впускного и правого выпускного распределительных
валов.
3. Снимите зубчатое колесо коленчатого вала.
4. Снимите кронштейн натяжителя ремня.
5. Снимите левую и правую задние (№ 2) крышки привода ГРМ.



Проверка

Газораспределительный ремень

Не допускайте попадания
на поверхность газораспределительного ремня масел, смазки или охлаждающей
жидкости, — в случае необходимости тщательно удалите малейшие следы загрязнения.
Во избежание изломов, старайтесь чрезмерно не перегибать ленту ремня,
— радиус изгиба не должен превышать 30 мм.





1. Проверьте зубчатую поверхность ремня на наличие
разрывов, трещин и признаков износа ленты. Переверните ремень и
внимательно изучите состояние его тыльной стороны.
2. В случае выявления дефектов ремень подлежит замене.



Натяжитель ремня

1. Проверьте сборку натяжителя на наличие
признаков развития утечек через уплотнительные кольца. Оцените состояние
и степень износа штока натяжителя. Замените дефектные компоненты.

Наличие на
поверхности штока натяжителя незначительных следов смазки
является допустимым.



2. Удерживая сборку натяжителя обеими руками, упритесь штоком в пол
или стену гаража и надавите на него с усилием 15 ÷ 50 кГс,

— если шток начнет заглубляться в корпус сборки, замените натяжитель.

3. Измерьте величину выступания штока над
торцевой поверхностью сборки. Если результат измерения выходит за
пределы допустимого диапазона (15.4 ÷ 16.4 мм), замените натяжитель.
Н = 15.4 ÷ 16.4 мм



Сборка

Установка зубчатых колес

1. Установите правую и левую задние (№ 2) крышки
привода ГРМ.
2. Установите кронштейн натяжителя ремня.
3. Установите зубчатое колес коленчатого вала.



Двигатели SOHC

Зубчатое колесо левого
распределительного вала отличается от правого выступом, предназначенным
для работы датчика CMP.





1. Установите зубчатое колесо правого распределительного
вала, — удерживайте вал от проворачивания при помощи специального
приспособления.
2. Установите зубчатый шкив левого распределительного
вала.



Двигатели DOHC

1. Установите зубчатое колесо правого выпускного
распределительного вала, — удерживайте вал от проворачивания при помощи
специального приспособления.
2. Установите зубчатое колесо правого впускного
распределительного вала.
3. Установите зубчатое колесо левого выпускного распределительного
вала.
4. Установите зубчатое колесо левого впускного распределительного
вала.



Установка натяжителя ремня и промежуточных роликов

Фиксация штока натяжителя в утопленном положении



Прессом отожмите шток натяжителя внутрь корпуса до совмещения стопорных отверстий.
Зафиксируйте шток в утопленном положении, продев в отверстия металлический стержень
диаметром около 1.5 мм.

Следите, чтобы усилие прикладывалось
строго параллельно оси штока и не превышало значения 1 т! Прежде чем сбрасывать
давление в прессе, удостоверьтесь в надежности фиксации штока стержнем.





1. Установите натяжитель на свое штатное место,
сдвиньте его вправо до упора и временно закрепите.
2. Установите натяжной ролик.
3. Установите промежуточный шкив.
4. На двигателях DOHC установите промежуточное зубчатое колесо №
2.



Установка газораспределительного ремня

Двигатели SOHC

1. Помощи специального инструмента, разверните
зубчатые колеса коленчатого и обоих распределительных валов установочными
метками вверх.
2. Добившись совмещения меток, нанесенных
на тыльную сторону ремня с установочными метками, аккуратно наденьте
ремень на зубчатые колеса, — проследите за соблюдением первоначального
направления вращения ремня.
3. Установите промежуточное зубчатое колесо № 2.
4. Установите промежуточный ролик.
5. Отпустите болты крепления натяжителя, сместите сборку последнего
до упора влево, затем снова затяните болты.
6. Еще раз удостоверьтесь в правильности совмещения меток ремня, после
чего извлеките стержень, удерживающий шток натяжителя в утопленном
положении.
7. Закончив установку ремня, снимите крышки головки цилиндров и удостоверьтесь
в отсутствии воздуха в гидрокорректорах клапанных зазоров.



Впускной и выпускной распределительные
валы на двигателях DOHC при снятом газораспределительном ремне могут провернуты
независимо друг от друга.

Если при этом произойдет одновременное перемещение впускных и выпускных
клапанов, то они могут оказаться повреждены в результате соприкосновения
друг с другом.

Ввиду сказанного, при снятом ремне следует фиксировать все валы в положении
нулевого подъема, при котором все клапаны закрыты.

Когда при установке газораспределительного ремня валы проворачиваются,
то впускные клапаны 2-го цилиндра и выпускные 4-го опускаются под воздействием
соответствующих кулачков распределительных валов левой головки цилиндров.

Распределительные валы правой головки цилиндров при этом не оказывают
воздействия на клапаны. При установке ремня распределительные валы левой
головки цилиндров должны быть выведены из положения нулевого подъема в
исходное положение путем поворачивания их зубчатых колес на минимальный
возможный угол с целью предотвращения опасного контакта клапанов.

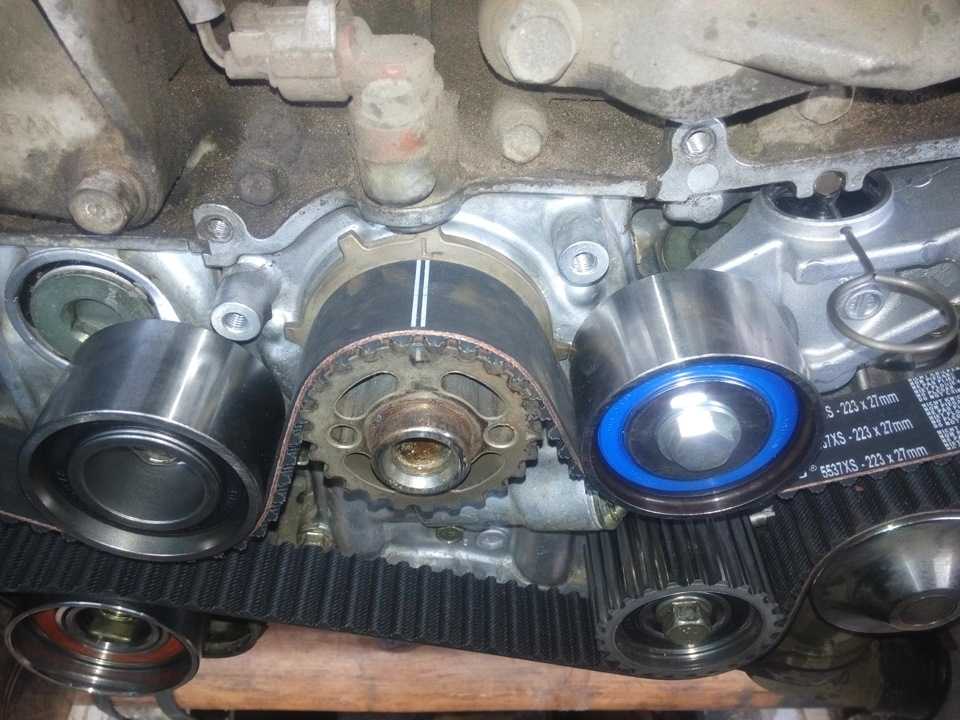

Совмещение установочных меток зубчатого колеса коленчатого вала



Совмещение установочных меток зубчатого колеса правого выпускного
распределительного вала



Совмещение установочных меток зубчатого колеса правого впускного распределительного
вала



Совмещение установочных меток зубчатого колеса левого выпускного распределительного
вала



Совмещение установочных меток зубчатого колеса левого впускного распределительного
вала



Произведите предварительную установку зубчатых колес:



  • Добейтесь совмещения установочной метки зубчатого колеса коленчатого вала
    с ответной риской на крышке масляного насоса на блоке цилиндров;
  • Добейтесь совмещения метки в виде одинарной полосы на зубчатом колесе правого
    выпускного распределительного вала с ответной риской на крышке привода ГРМ;
  • Добейтесь совмещения метки в виде одинарной полосы на зубчатом колесе правого
    впускного распределительного вала с ответной риской на крышке ГРМ. Удостоверьтесь
    в совмещении меток в виде двойной полосы зубчатых колес впускного и выпускного
    распределительных валов;
  • Действуя в аналогичной манере, добейтесь совмещения установочных меток зубчатых
    колес левых распределительных валов;
  • Проверьте, чтобы зубчатые колеса всех валов были расположены как показано
    на иллюстрации.

Зубчатые колеса коленчатого и распределительных валов должны
оказаться установленными как это показано на схеме



Ни в коем случае не проворачивайте распределительные валы в направлениях,
указанных в верхней части иллюстрации



Ни в коем случае не проворачивайте
распределительные валы в направлениях, указанных в верхней части сопроводительной
иллюстрации, — см. Предупреждение в начале подраздела!

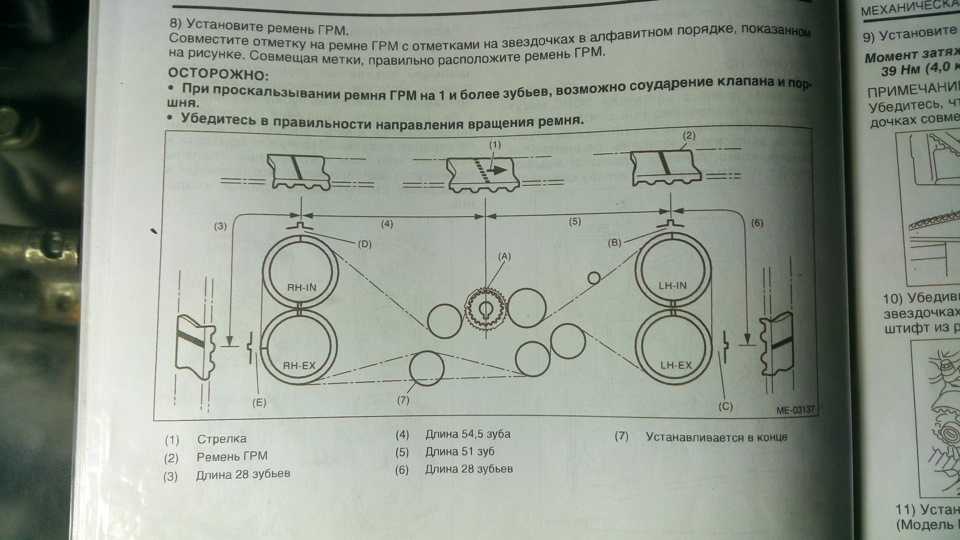

Правильное совмещение посадочных меток при установке газораспределительного
ремня на двигатель DOHC





1. Добившись совмещения меток, нанесенных на тыльную
сторону ремня с установочными метками, наденьте ремень на зубчатые
колеса валов. Проследите за сохранением правильного направления
вращения ремня.
2. Установите промежуточный ролик. Еще раз удостоверьтесь в правильность
совмещения всех меток.
3. Отпустите болты крепления натяжителя, сдвиньте последний влево
до упора, затем вновь затяните крепеж.
4. Еще раз удостоверьтесь в правильности совмещения меток, затем
извлеките стопорный стержень из корпуса натяжителя.
5. Закончив установку ремня, снимите крышки головки цилиндров и
удостоверьтесь в отсутствии признаков попадания воздуха в гидрокорректоры
клапанных зазоров.



Установка шкива коленчатого вала и крышек привода ГРМ

1. Установите центральную, левую и правую крышки
привода ГРМ.
2. Установите шкив коленчатого вала.
3. Вверните крепежный и затяните его с требуемым усилием.
4. Установите ремень привода генератора.



ej 20 ej25 subaru Subaru Forester двигатель диагностика двигателя неисправности двигателя ремонт двигателя

Порядок замены грм на двигателе ej20.

Меняем ремень ГРМ на Субару Форестер EJ20 своими руками

Зубчатый ремень применяется в газораспределительном механизме на многих двигателях Субару, и его своевременная замена является ответственной процедурой при плановом техническом обслуживании. Сервис центр А2моторс, специализирующийся на обслуживании и ремонте автомобилей марки Subaru c 1997 года, профессионально и недорого выполнит замену ремня ГРМ .

Для чего меняют ремень ГРМ на Субару

Замена ремня ГРМ — безусловно самый сложный вид ТО на Субару и потому самый дорогостоящий, но и самый важный. Менять или не менять ремень ГРМ? А может не торопиться с заменой? Владельцы Subaru спорят об этом постоянно. Хотя всем вроде понятно, что обрыв ремня, заклинивший ролик или отработавший свой ресурс натяжитель приведут не просто к остановке мотора, но с большой степенью вероятностью и к . Мы советуем не испытывать судьбу и заменить ремень ГРМ в сроки, предписанные регламентом . Согласно сервисной книжке ТО-100 на Субару проводится каждые 100000 км (или 60000 миль по американскому сервис-мануалу).

ТО-100 отличается прежде всего тем, что меняется ремень ГРМ. Правда, для «американских» машин при пробеге 60000 миль предписана только инспекция ремня, а замена якобы аж на 105000 миль!, но мы рекомендуем привязываться к «европейскому» плану ТО и менять ремень ГРМ на всех Subaru при пробеге 100000 км или 60000 миль.

Замена натяжителя ремня ГРМ Субару и роликов

Как правило, на всех сервисах при ТО-100 рекомендуют также заменить гладкие и зубчатый ролики ремня ГРМ и гидронатяжитель ремня, а также сальники коленвала и распредвалов, стоимость замены которых обычно входит в стоимость замены ремня ГРМ.

Экономия на роликах и натяжителе может привести либо к повторному процессу снятия-установки ремня ГРМ (т.е. еще раз оплата работ по замене ГРМ) в случае, если подшипники роликов засвистят, либо (также как и экономия на замене ремня ГРМ) к обрыву ремня или его перескоку на несколько зубъев и соотвественно дорогостоящему ремонту. Экономия на замене недорогих сальников – это как минимум подтеки масла и опять таки снимать-ставить ремень ГРМ.

Зубчатый ремень применяется в газораспределительном механизме на многих двигателях Субару, и его своевременная замена является ответственной процедурой при плановом техническом обслуживании. Сервис центр А2моторс, специализирующийся на обслуживании и ремонте автомобилей марки Subaru c 1997 года, профессионально и недорого выполнит замену ремня ГРМ .

Для чего меняют ремень ГРМ на Субару

Замена ремня ГРМ — безусловно самый сложный вид ТО на Субару и потому самый дорогостоящий, но и самый важный. Менять или не менять ремень ГРМ? А может не торопиться с заменой? Владельцы Subaru спорят об этом постоянно. Хотя всем вроде понятно, что обрыв ремня, заклинивший ролик или отработавший свой ресурс натяжитель приведут не просто к остановке мотора, но с большой степенью вероятностью и к . Мы советуем не испытывать судьбу и заменить ремень ГРМ в сроки, предписанные регламентом . Согласно сервисной книжке ТО-100 на Субару проводится каждые 100000 км (или 60000 миль по американскому сервис-мануалу).

ТО-100 отличается прежде всего тем, что меняется ремень ГРМ. Правда, для «американских» машин при пробеге 60000 миль предписана только инспекция ремня, а замена якобы аж на 105000 миль!, но мы рекомендуем привязываться к «европейскому» плану ТО и менять ремень ГРМ на всех Subaru при пробеге 100000 км или 60000 миль.

Замена натяжителя ремня ГРМ Субару и роликов

Как правило, на всех сервисах при ТО-100 рекомендуют также заменить гладкие и зубчатый ролики ремня ГРМ и гидронатяжитель ремня, а также сальники коленвала и распредвалов, стоимость замены которых обычно входит в стоимость замены ремня ГРМ.

Экономия на роликах и натяжителе может привести либо к повторному процессу снятия-установки ремня ГРМ (т.е. еще раз оплата работ по замене ГРМ) в случае, если подшипники роликов засвистят, либо (также как и экономия на замене ремня ГРМ) к обрыву ремня или его перескоку на несколько зубъев и соотвественно дорогостоящему ремонту. Экономия на замене недорогих сальников – это как минимум подтеки масла и опять таки снимать-ставить ремень ГРМ.

Субару, при проведении работ ТО-100, обязывает заменить детали газораспределительного механизма двигателя (ГРМ): ремень ГРМ, обводные ролики, гидронатяжитель ремня ГРМ и очень рекомендуем заменить передний сальник коленчатого вала, сальники распределительных валов — стоят не дорого, а когда потекут, а потекут скоро, проводить те же работы еще раз. У владельцев Субару, ТО-100 получило такое название в те времена, когда машины попадали к нам со вторичного рынка США, а именно американский регламент требует проведения этой операции именно на пробеге 100.000 миль (совсем уж точно 105.000 миль). И хотя этот пробег в милях, соответствует пробегу в 168.000 километров, настоятельно Не рекомендуем откладывать проведение ТО за пробег в 100.000 км. Как показала практика, ремни ГРМ в наших условиях обрываются раньше и не ходят по 160.000 км. Замечу, что некоторые ремни ГРМ для американского рынка иные, нежели для рынка Европы. В свою очередь, ремни для внутреннего рынка Японии другие, чем для рынков США или Европы. При совпадении размеров, характеристики этих ремней могут отличаться. Это не значит, что нельзя поставить европейский ремень на машину из США или Японии, но тогда и пробег, между ТО, должен соответствовать рекомендациям для Европы. Еще одно предупреждение, особенно для владельцев Subaru из Японии. Ремни ГРМ для японского рынка, напрямую не кроссируются с европейскими или американскими ремнями. Поэтому часто владелец Subaru, заказывающий ремень для рынка Японии, получает от поставщика европейский ремень, но по цене японского ремня. Мы рекомендуем, а при подборе деталей по Вашим запросам так и делаем, сразу ориентироваться на европейские ремни. Помня только одну тонкость — ремни от 4-х вальных атмосферных моторов 2,5л по размерам совпадают с ремнями для 4-х вальных моторов Турбо. Поэтому при выборе ремня для праворульной турбо Субару, выбирайте европейский 240-ой** усиленный, турбовый ремень. 072-ой* ремень для атмосферной Субару (и старых турбомоторов), может долго не проработать. Что касается Субару из США, то ремни для Турбо моторов, идентичны европейским, а ремни для двухвальных атмосферных моторов вполне доступны и не дороже европейских ремней. Всегда можно взять американский ремень.

Определившись с пробегом, при котором следует провести большое ТО, не стоит забывать про одно НО — если Вы купили машину не новый, в салоне, а подержанной, то эту операцию мы рекомендуем сделать до наступления пробега кратному 100.000 км. Как правило, никто не будет вкладывать круглую сумму в проведение крупного ТО перед продажей автомобиля, или сделает его по минимуму. Возможно, ТО делали с использованием неоригинальных деталей, а их срок эксплуатации меньше оригинальных, даже у качественного «не оригинала», или заменили не все детали, подлежащие замене. Не будем забывать и про «скрученные» показания счетчика пробега (кстати, электронный счетчик скрутить проще, чем механический). Поскольку ремонт мотора после обрыва ремня обойдется в бОльшую сумму, мы рекомендуем провести ТО-100 и на купленных подержанных авто.

Как уже отмечалось, при ТО-100 необходимо заменить: передний сальник КВ, сальники распредвалов, обводные ролики, натяжитель ремня и сам ремень. Иногда рекомендуют менять вместе с деталями ГРМ и помпу. Нужно или нет — решать Вам. Замена помпы, согласно рекомендациям Subaru, не привязана к какому либо пробегу и меняется при выходе из строя.

Для разных моторов Субару применяется разный набор деталей, который проще называется «набор ГРМ» или «набор ТО-100». Теперь перечислим детали с указанием оригинальных номеров.

Ремни ГРМ Субару:

13028AA072 ремень ГРМ (Timing belt for DOHC) Subaru для моторов 2,0л и 2,5л DOHC (4 вала) 1996-1998 год; Subaru Legacy, Subaru Legacy Outback в кузовах BG и BD для американского и европейского рынков, Subaru Impreza с мотором 2,5л DOHC (до 2000 года) для американского рынка, Subaru Forester с мотором 2,5 л для американского рынка в кузовах SF5 и SF9 (до 2003 года). Данный ремень почти совпадает по размерам с ремнем 13028AA240, но в отличие от последнего не предназначен для установки на современные Турбо моторы, хотя экономные владельцы применяют данные ремни и на современных авто. Еще один повод проверить ремень у своего свежее купленного, подержанного автомобиля Subaru. Если быть совсем уж точным, то ремень 13028AA072 применялся на Subaru Legacy Turbo в кузове B11 с 1991 по 1993 год и на Subaru Impreza в кузове G10 с Турбо мотором EJ20G с 1993 по 1998 год.

13028AA102 ремень ГРМ для моторов 1,6л 1,8л 2,0л 2,2л для Subaru Legacy, Subaru Impreza с 1989 до 1998 года.

13028AA181 / 13028AA230 / 13028AA21A / 13028AA21B — ремень ГРМ (Timing belt for SOHC) для Subaru Legacy, Subaru Outback, Subaru Baja, Subaru Forester, Subaru Impreza c 2003 года и далее. Для двухвальных, атмосферных моторов. Кроме моторов Турбо.

**13028AA240 ремень ГРМ для моторов Турбо, т.н. усиленный. Subaru Legacy, Subaru Outback, Subaru Forester, Subaru Baja, Subaru Impreza моторами Турбо, а так же Subaru Impreza 2008 с мотором 2,0л.

Натяжители:

Натяжители ремней ГРМ Subaru. Два вида. Для современных (с 1997 года) автомобилей марки Subaru натяжитель ремня ГРМ с роликом в сборе — 13033AA042 . Для автомобилей марки Subaru до 1998 года натяжитель ремня ГРМ Subaru (Tensioner adjuster) 13068AA027, он же 13068AA051 , поставляется без ролика, только натяжитель. Два вида роликов. Для Турбо моторов и моторов 2,5л ролик 13069AA063 . Для остальных атмосферных моторов Subaru ролик 13069AA037 (Idler pulley, Tension pulley).

Ролики:

Зубчатый ролик ГРМ (Idler gear) 13085AA080 применяется практически на всех моторах Subaru. Правда в США на некоторых моторах должен стоять ролик 13085AA060 .

Гладкие ролики ГРМ Subaru (Idler pulley). 13073AA142 гладкий ролик ГРМ Subaru для атмосферных и Турбо моторов. 13073AA190 гладкий ролик ГРМ с бортиком для атмосферных моторов Subaru. 13073AA200 и 13073AA230 гладкий ролик малый. Сальник каленвала передний 806733030 Сальники распредвала 806732150 для атмосферного мотора Subaru и 806732160 и 806742160 для Турбо моторов Subaru.

Www. сайт

Для каждого мотора будет своя комбинация роликов, ремней и сальников, которую мы определим по VIN-номеру (номеру кузова) Вашего автомобиля.

Ремни ГРМ.

13028AA072 — ремень ГРМ (Timing belt for DOHC) для моторов 2,0л и 2,5л DOHC (4 вала) 1996-1998 год;
Legacy, Outback в кузовах BG и BD для американского и европейского рынков, Impreza с мотором 2,5л DOHC (до 2000 года) для американского рынка, Forester с мотором 2,5 л для американского рынка в кузовах SF5 и SF9 (до 2003 года). Данный ремень почти совпадает по размерам с ремнем 13028AA240, но в отличие от последнего не предназначен для установки на современные Турбо моторы, хотя экономные владельцы применяют данные ремни и на современных авто. Еще один повод проверить ремень у своего свежекупленного подержанного автомобиля Subaru. Если быть совсем уж точным, то ремень 13028AA072 применялся на Legacy Turbo в кузове B11 с 1991 по 1993 год и на Impreza в кузове G10 с Турбо мотором EJ20G с 1993 по 1998 год.
13028AA102 — ремень ГРМ для моторов 1,6л 1,8л 2,0л 2,2л для Legacy, Impreza с 1989 до 1998 года.

13028AA181 / 13028AA230 / 13028AA21A / 13028AA21B — ремень ГРМ (Timing belt for SOHC) для Subaru Legacy, Subaru Outback, Subaru Baja, Subaru Forester, Subaru Impreza c 2003 года и далее. Для двухвальных, атмосферных моторов. Кроме моторов Турбо.

13028AA240 (13028AA200 старый номер) — ремень ГРМ для моторов Турбо, т.н. «усиленный». Legacy, Outback, Forester, Baja, Impreza с моторами Турбо. На моделях Импреза с 2008 года этот ремень применяется на всех машинах с объемом моторов от 1,5л до 2,5 Turbo, кроме авто с дизельными моторами.

Натяжители ремней ГРМ .

Два вида. Для современных (с 1997 года) автомобилей марки Subaru натяжитель ремня ГРМ с роликом в сборе — 13033AA042 . Для автомобилей марки Subaru до 1998 года натяжитель ремня ГРМ Subaru (Tensioner adjuster) 13068AA027 , он же 13068AA051 , поставляется без ролика, только натяжитель. Два вида роликов. Для Турбо моторов и моторов 2,5л ролик 13069AA063. Для остальных атмосферных моторов Subaru ролик 13069AA037 (Idler pulley, Tension pulley).

Ролики ГРМ.

Зубчатый ролик ГРМ (Idler gear) 13085AA080 применяется практически на всех моторах Subaru. Правда в США на некоторых моторах должен стоять ролик 13085AA060 .
Гладкие ролики ГРМ Subaru (Idler pulley). 13073AA142 гладкий ролик ГРМ Subaru для атмосферных и Турбо моторов.
13073AA190 гладкий ролик ГРМ «с бортиком» для атмосферных моторов Subaru.
13073AA230 гладкий ролик малый.

Сальник каленвала передний 806733030. Сальники распредвала 806732150 для атмосферного мотора Subaru и 806732160 для Турбо моторов Subaru.

Каждый автовладелец должен понимать, что такое ремень ГРМ и как он устроен. Это важная расходная деталь, которая играет основную роль в жизнедеятельности транспортного средства. Чтобы двигатель автомобиля работал бесперебойно, как и любая другая расходная комплектующая, она нуждается в замене.

Когда менять?

Замена ремня ГРМ на Субару Форестер, согласно рекомендациям производителя, осуществляется каждые 60-70 тыс км пробега или по его состоянию.

Признаки необходимости замены:

  • Пройденный рекомендованный километраж;
  • Визуальное состояние ремня: присутствуют потертости, трещины от старения, отслоение резины;
  • Неприятные тикающие звуки из подкапотного пространства.

Периодичность замены зависит и от интенсивности езды. Пренебрегать процедурой замены не следует, так как это чревато неприятными последствиями и финансовыми потерями.

Как выбрать ремень ГРМ?

Не так давно основным материалом для изготовления ремня ГРМ был неопрен. Однако производителями было обнаружено, что под воздействием высоких температур, этот материал теряет эластичность. В результате через короткий промежуток времени образуются трещины. Характеристика морозостойкости у неопрена также страдает.

Поэтому был разработан новый материал — нитрил. У него нет таких недостатков. Комплектующая применяется и при перегреве силового агрегата и в холодное время года. Материал не подвергается влиянию влаги, машинного масла или топлива.

При выборе ремня следует выбирать оригинальную комплектующую для Субару Форестер. Если таковой в местности автовладельца нет, можно рассмотреть аналоги популярных брендов, таких как:

  • Gates;
  • Dayco.

После выбора ремня можно начать процедуру подготовки и провести непосредственно замену.

Замена ремня ГРМ на Subaru Forester

Прежде чем начать процесс по замене ремня ГРМ на Субару Форестер, к процедуре необходимо подготовиться.

Необходимые инструменты:

  • Набор рожковых ключей;
  • Набор шестигранников;
  • Отвертка;
  • Динамометрический ключ;
  • Ветошь;
  • Тканевые перчатки.

Чтобы снять ремень, потребуется демонтировать все навесное оборудование.

Пошаговая инструкция снятия навесного оборудования:


Пошаговая инструкция замены расходников навесного оборудования:

  1. Установить новую прокладку. При необходимости, заменить новую помпу.
  2. Установить обратно шкив распределительного и коленчатого вала.
  3. Заменить прокладку термостата. Предварительно немного смазать герметиком.
  4. Установить трубки термостата и затянуть хомуты.
  5. Установить гидронатяжитель и ролик, который расположен сверху. При прокручивании ролика усилие должно быть примерно 40-45 Нм.
  6. Установить метки.

Пошаговая инструкция установки нового ремня ГРМ:

  1. Натянуть новый ремень по часовой стрелке. Если он тоже имеет метку, это упрощает задачу.
  2. Провернуть коленчатый вал на несколько оборотов. Метки могут слегка сместиться. Повторно установить и натянуть ремень ГРМ. Чтобы это сделать быстрее, установить под шток звезды отвертку.
  3. Установить все в обратной последовательности, залить жидкость в систему охлаждения.
  4. Завести транспортное средство. Проверить работоспособность двигателя.

Если после замены нигде не течет и не слышен писк, значит замена ремня газораспределительного механизма на Субару Форестер ej20 выполнена успешно.

Последствия несвоевременной замены

Последствия несвоевременной замены приводят к единственному результату — к обрыву ремня ГРМ.

В случае обрыва у бензинового двигателя:

  • Выходят из строя все элементы;
  • Часто газораспределительный механизм становится непригодным для ремонта. Придется приобрести новый. Подобное последствие вызвано сильнейшим ударом поршней. Итог: головка ГРМ разрушена;
  • Деформируется блок цилиндров.

На дизельных двигателях обрыв ремня приносит менее плачевные результаты, тем не менее, они существенные:

  • Деформация шатунных поршней;
  • Повреждение подшипников распределительного вала;
  • Деформация клапанов.

Чтобы избежать проблем, описанных выше, которые влекут за собой дорогостоящий ремонт вплоть до замены двигателя, ремень необходимо менять своевременно — по пройденным километрам или по его состоянию.

(’14-’18) — 2016 — Запутался, какой комплект ремня ГРМ купить 2,0 л xt premium

Я пытался выяснить, какой комплект ремня ГРМ купить для моего субару форестер 2,0 л xt премиум 2016 года выпуска . я планирую купить его в ближайшее время, но это действительно нуждается в замене ремня ГРМ. Я хотел бы сделать комплект, посмотреть и прочитать о процессе, и я уверен, что смогу изменить его. Проблема в том, что я не могу понять, какой именно комплект купить. все интернет-магазины очень запутанные, потому что мой год и модель не являются обязательными для покупки. Кто-нибудь, пожалуйста, направьте меня к OEM-комплекту для онлайн-покупки? или лучше купить в магазине? я не хочу платить за его установку, и, честно говоря, мне нравится замарать руки и начать делать любое обслуживание, которое я могу сделать самостоятельно.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1 — 8 из 8 сообщений

Добро пожаловать, @newbisubi16forester !

Если только ваши (японские?) Форестеры не отличаются от наших в США, на 2016 НЕТ ремня ГРМ.

Цепь ГРМ , не требующая замены или другого обслуживания.

Майк

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится
