Замена ремня грм g4gc: Замена ремня грм g4gc двигатель. Описание замены ремня ГРМ на Hyundai Tucson с двигателем 2.0 16v с фото и видео

Замена ремня грм на hyundai tucson. Советы, объявления, фотографии

Разместил: Борис 07.05.2016 в 19:45


Содержание статьи:
  • Фото
  • Замена ремня ГРМ Hyundai Tucson 16v G4GC с фото и видео
  • Видео
  • Похожие статьи

    • Автосервис и запчасти в Краснодаре! Дзержинского /Кореновская 1! Скидки!

    Hyundai Tucson года с клапанным двигателем G4GC (DOHC, л.с.). Плановая замена ремня ГРМ на 60 км. пробега. Хотя данный двигатель оборудован системой изменения фаз газораспределения.

    Это интересно! Логотип Хюндай – это не просто буква «H» в авале. Это было бы слишком просто. Данная эмблема символизирует рукопожатие двух человек – представителя концерна и довольного клиента. Кроме того, в переводе с корейского языка слово «hyundai» переводится как «современный».

    Самостоятельная замена ремня ГРМ на Хендай Туссан. Замена ремня ГРМ Хендай производится при обрыве либо износе механизма газораспределения.  Главная Tucson.

    Откручиваем три гайки и один болт крепящих опору двигателя. Если все метки совпали и натяжка в норме, приступаем к сборке. Установка нового изделия происходит в следующем порядке: Если приводные ремни в плохом состоянии, то лучше при последующей сборке их заменить.

    Замена ГРМ, роликов, помпы, ремня климата — устранение резонансных звуков. — бортжурнал Hyundai Tucson i Землянин года на DRIVE2

    Этапы замены ремня ГРМ и роликов на Hyundai Tucson 2. Чтобы добраться до механизма привода ГРМ на Hyundai Tucson 2. При снятии приводных ремней необходимо оценить их состояние, обычно они также требуют замены. Пока все приводные ремни в натяжении, необходимо ослабить болты крепления шкивов водяного насоса. Далее необходимо ослабить болты крепления насоса ГУРа и генератора.

    Насос ГУРа перемещаем ближе к двигателю. Если приводные ремни в плохом состоянии, то лучше при последующей сборке их заменить. Чтобы снять крышку ГРМ, снимаем правое переднее колесо, защиту двигателя, локер. Ослабив регулировочный болт, снимаем ремень привода кондиционера. Получается максимальный доступ к ремню ГРМ и роликам. Далее необходимо поддомкратить двигатель и снять опору. Приступаем к замене ремня ГРМ на Hyundai Tucson 2.

    Поворотом коленвала по часовой стрелке совмещаем метки на шкиве коленвала и крышке ГРМ метка Т , и отверстие на шкиве распредвала с меткой пазом на головке блока.

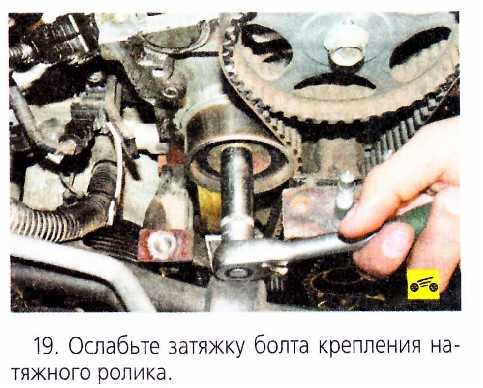

    Сняв шкив и заблокировав коленвал, получаем доступ для снятия натяжного ролика ГРМ. Необходимо запомнить, как стоял натяжной ролик ГРМ. В головке блока есть два отлива, в один из которых устанавливается крючок натяжного ролика ГРМ. Необходимо новый ролик установить в тот же отлив. Устанавливаем натяжной и обводной ролики и ремень ГРМ на мотор G4GC. Ремень ГРМ проводим на шкив коленвала, опорный ролик, шкив распредвала и затем на натяжной ролик.

    Проверив все метки установки ремня ГРМ, можно приступать к его натяжке шестигранником. На оригинальном натяжном ролике есть стрелка-флажок, которую при натяжении надо совместить с меткой на ролике установить посередине прорези.

    После установки роликов и натяжения ремня ГРМ на Hyundai Tucson 2. Если метки совпали и натяжка в норме — начинаем поэтапную сборку всех узлов в обратном порядке. Производим заливку и контроль жидкости системы охлаждения. Наконец, можно запустить двигатель и в путь!

    Двигатель G4GC также устанавливался и на Hyundai Elantra HD, Hyundai i30 FD, Hyundai Sonata EF, Kia Ceed ED, Kia Cerato LD и Kia Sportage II с по год. Поэтому операции по замене ремня ГРМ и роликов проводятся аналогично.

    Замена ГРМ туксон

    Замена цепи ГРМ Туксон: процесс, детали, видео

    Содержание

    • Процесс замены
    • Выбор детали
    • Вывод

    Периодичность замены ремня ГРМ на Хендай Туксон составляет 60,000 км пробега или каждые 4 года (исходя из того, что случится быстрее). Вместе с тем, проверку ремня ГРМ рекомендуется осуществлять каждые 100,000 км.

    Видеоматериал

    Видео наглядно покажет, как заменить ремень газораспределительного механизма, ролики и вспомогательные элементы, а также поведает о некоторых тонкостях и нюансах проведения процедуры

    Процесс замены

    При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины. На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

    Кроме того, на нем недопустимы следы масла — оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить.

    Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

    Стоит отметить, что непосредственной процедуре замене ремня ГРМ Chevrolet Cruze предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

    Приступаем к самому процессу. Прежде всего, рекомендуется иметь ям или подъёмник, поскольку потребуется доступ снизу транспортного средства. Итак, в бой:

    1. Демонтируем нижнюю защиту двигателя.
    2. Отщёлкиваем два пистона, которые удерживают защиту и подкрылки.
    3. Откручиваем боковые защитные щитки.

      Подготовительный. Чтобы добраться до механизма привода ГРМ на Hyundai Tucson 2.0 L – снимаем приводные ремни генератора, гидроусилителя и кондиционера. При снятии приводных ремней необходимо оценить их состояние, обычно они также требуют замены. Пока все приводные ремни в натяжении, необходимо ослабить болты крепления шкивов водяного насоса.

      Далее необходимо ослабить болты крепления насоса ГУРа и генератора. Насос ГУРа перемещаем ближе к двигателю. Это позволяет снять ремень генератора 25212-23700 (Mobis) , ремень ГУРа 57170-2D101 (Mobis) , шкивы водяного насоса и болты крепления верхней крышки ГРМ. Если приводные ремни в плохом состоянии, то лучше при последующей сборке их заменить.

    4. Откручиваем крепления защитной крышки газораспределительного механизма.
    5. Демонтируем верхнюю крышку.

      Разборка. Чтобы снять крышку ГРМ, снимаем правое переднее колесо, защиту двигателя, локер. Снизу получается доступ к ролику 97834-29010 (Mobis) и ремню кондиционера 97713-2D510 (Mobis) . Ослабив регулировочный болт, снимаем ремень привода кондиционера. Получается максимальный доступ к ремню ГРМ и роликам. Далее необходимо поддомкратить двигатель и снять опору.

    6. Выставляем ВТМ прокрутив шкив коленчатого вала.

      Сопоставление меток. Поворотом коленвала по часовой стрелке совмещаем метки на шкиве коленвала и крышке ГРМ (метка Т), и отверстие на шкиве распредвала с меткой (пазом) на головке блока. Сняв шкив и заблокировав коленвал, получаем доступ для снятия натяжного ролика ГРМ. Необходимо запомнить, как стоял натяжной ролик ГРМ. В головке блока есть два отлива, в один из которых устанавливается крючок натяжного ролика ГРМ. Необходимо новый ролик установить в тот же отлив.

    7. Демонтируем ремень вспомогательных механизмов и снимаем натяжительный механизм.
    8. Демонтируем корпус воздушного фильтра.
    9. Откручиваем крепление опоры мотора.
    10. Проводим полный демонтаж опоры. Стоит помнить, что рекомендуем подставить под мотор упор, на котором он будет держаться.

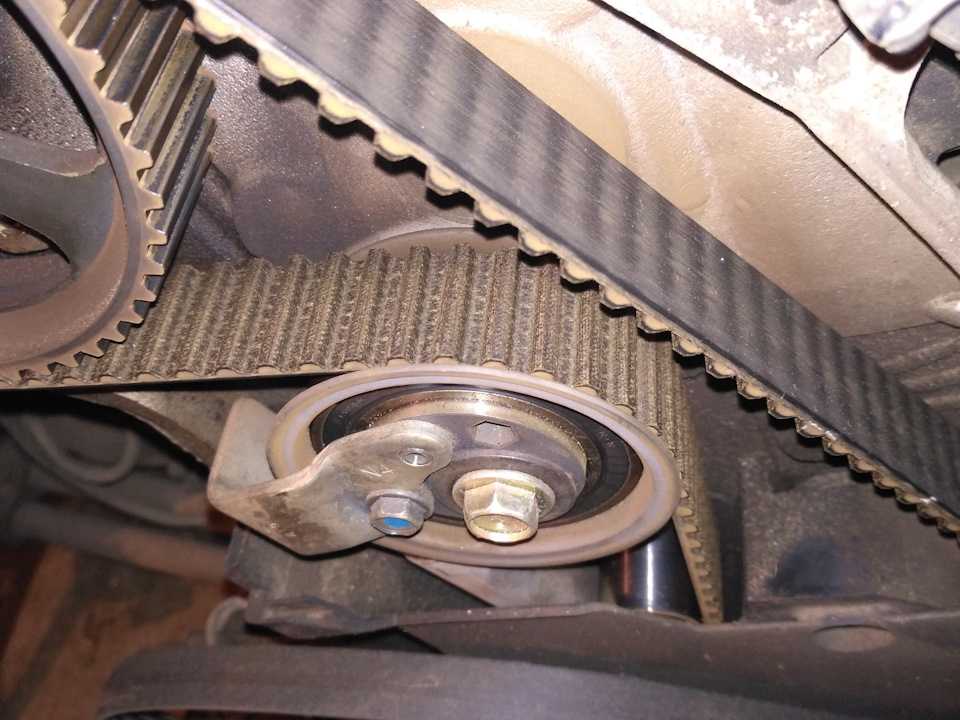

      Замена и регулировка. Устанавливаем натяжной и обводной ролики и ремень ГРМ на мотор G4GC. Ремень ГРМ проводим на шкив коленвала, опорный ролик, шкив распредвала и затем на натяжной ролик. Проверив все метки установки ремня ГРМ, можно приступать к его натяжке шестигранником. На оригинальном натяжном ролике есть стрелка-флажок, которую при натяжении надо совместить с меткой на ролике (установить посередине прорези).

    11. Снимаем крышку жгутов проводки системы управления мотора.
    12. Демонтируем патрубок вентиляции картерных газов.
    13. Откручиваем крепления крышки ГБЦ.
    14. Демонтируем крышку ГБЦ.

      Сборка. После установки роликов и натяжения ремня ГРМ на Hyundai Tucson 2.0 L следует проверить совпадение всех установочных меток. Если метки совпали и натяжка в норме – начинаем поэтапную сборку всех узлов в обратном порядке. Производим заливку и контроль жидкости системы охлаждения. Наконец, можно запустить двигатель и в путь!

    15. Прокручиваем коленчатый вал, чтобы выставить его по меткам. Делается это до того момента, пока метка на коленвале и метки на распредвалах не станут в правильное положение.
    16. Откручиваем шкив привода вспомогательных узлов.
    17. Откручиваем среднюю крышку ГРМ.
    18. Снимаем крышку.
    19. Теперь, можно открутить нижнюю крышку.
    20. Снимаем нижнюю крышку.
    21. Проверяем совпадение меток.
    22. Фиксируем распредвалы от прокручивания. Для этого можно использовать профессиональные зажимы, но многие автолюбители делают такую «приспособу» с простого швеллера.
    23. Откручиваем натяжитель.
    24. Снимаем ремень.
    25. Откручиваем и меняем натяжной ролик.
    26. Сборка проводится в противоположном порядке.

    Выбор детали

    Двигатель G4GC на Hyundai Tucson требует плановой замены ремня и роликов ГРМ через каждые 60 000 км пробега. Для опытного механика операция по замене ремня ГРМ на двигателе G4GC не является сложной. Однако низкое расположение двигателя под капотом усложняет выполнение работ по замене ремня ГРМ и роликов на Hyundai Tucson 2.0L. Для примера, такой же двигатель, установленный на Hyundai Elantra, имеет более удобный доступ для обслуживания.

    Для замены рекомендуется применять детали следующих брендов:

    • зубчатый ремень ГРМ Mobis 24312-23202 (или аналоги по DAYCO или Gates) ;
    • ролик натяжной ГРМ Mobis 24410-23050 (или аналоги по INA, или DAYCO) ;
    • опорный ролик ГРМ Mobis 24810-23050 (или аналоги по INA, SKF, Ruville) .

    Вывод

    Как видно провести замену механизма привода газораспределения на Хендай Туксон достаточно проблематично, поэтому многие автолюбители делают эти операции на автосервисе. Но, многие владельцы автомобиля уже давно сами научились проводить данные работы самостоятельно в гараже.
