Замена прокладки головки блока цилиндров шевроле ланос видео: Замена прокладки ГБЦ в Chevrolet Lanos своими руками: фото и видео

Для выполнения работ лучше привлечь помощника. Демонтировать головку блока цилиндров одному будет затруднительно, так как она довольно тяжелая.

Этапы

1. Если автомобиль после поездки, то нужно перед заменой сбросить давление в системе питания и подождать, пока двигатель остынет.
2. Далее необходимо обесточить машину, отсоединив отрицательную клемму от аккумуляторной батареи.
3. Открутив пробку на сливном отверстии радиатора системы охлаждения и крышку на расширительном бачке, нужно слить охлаждающую жидкость в приготовленную емкость. Затем крышку бачка и сливную следует закрутить обратно.
4. Далее необходимо отсоединить подводящий шланг радиатора отопления, путем ослабления удерживающего хомута, сжав ушки и опустив хомут по шлангу.
5. Затем нужно снять ремешок с шестерни генератора и насоса ГУРа, ослабив крепежные болты.
6. Освободив от болтов установочную планку генератора, нужно отвести его в сторону от двигателя.
7. Далее нужно отсоединить датчики температуры ОЖ и отсоединить от кронштейна держатель жгута проводов. Перерезав ножом хомут, удерживающий шланг, следует отвести жгут в сторону, чтобы он не мешал.
8. Затем отсоединяются провода от датчика концентрации кислорода.
9. Ослабив гайку крепления натяжного ролика и сам ролик, нужно снять ремень механизма газораспределения.
10. Удерживая распределительный вал вставленной отверткой и пассатижами так, чтобы он не прокручивался, следует выкрутить крепежный болт зубчатого шкива и снять шкив с распредвала.
11. Ослабив крепежный хомут, с помощью которого патрубок радиатора крепится к крышке термостата, нужно снять шланг с крышки.
12. Далее нужно демонтировать задний защитный кожух ГРМ.
13. Теперь отсоединяем от питания проводов регулятор холостого хода, а также форсунки.
14. Затем отключаем датчик дроссельной заслонки и все соединения, связанные с ней.
15. Далее нужно отсоединить шланг вентиляционной системы картера от входного коллектора.
16. Сняв с патрубка дроссельного узла, отсоединяем подводящий шланг для воздуха от воздушного фильтра и клапанной крышки головки блока цилиндров.
17. Открутив болты крепления нужно демонтировать воздушный фильтр.

    Ослабляем хомуты крепления

18. Далее отсоединяем датчик, определяющий давление во впускном коллекторе управления силовым агрегатом.
19. Чтобы отсоединить трубу вакуумного усилителя тормозной системы, нужно сжать усики удерживающего хомута с помощью пассатижей и переместить хомут вниз по шлангу, не разжимая пассатижей.
20. Далее нужно отсоединить трос управления заслонкой от сектора управления и отвести его в сторону.
21. Если автомобиль оборудован газовой системой, то следует ослабить хомуты, удерживающие шланги подводки газа к газовым форсункам, и отсоединить подводящий газовый шланг.
22. Затем следует отключить питание от катушки зажигания. Свечи зажигания нужно отключить от высоковольтных проводов, вынув их из катушки.
23. Открутив крепежные болты установочного кронштейна, нужно отсоединить впускную трубу от выпускного коллектора.
24. Когда все шланги, провода и датчики отключены, нужно выкрутить крепежные болты ГБЦ за три раза, каждый раз выкручивая все болты на пол-оборота. Таким образом, уменьшается напряжение.
25. Перед откручиванием болтов, нужно очистить их от масляного налета, иначе ключ может соскользнуть со шлица.
26. Открутив полностью болты, их нужно извлечь.
27. Затем, поддев отверткой, снимаем корпус распредвала, следом за ним снимаем нажимные рычаги привода клапанов, опорные сухари, извлекаем гидравлические компрессоры клапанного механизма.
28. Далее снимаем головку блока цилиндров. Она снимается в сборе с выпускным коллектором и впускной трубой. Клапаны головки следует очистить от копоти и нагара.

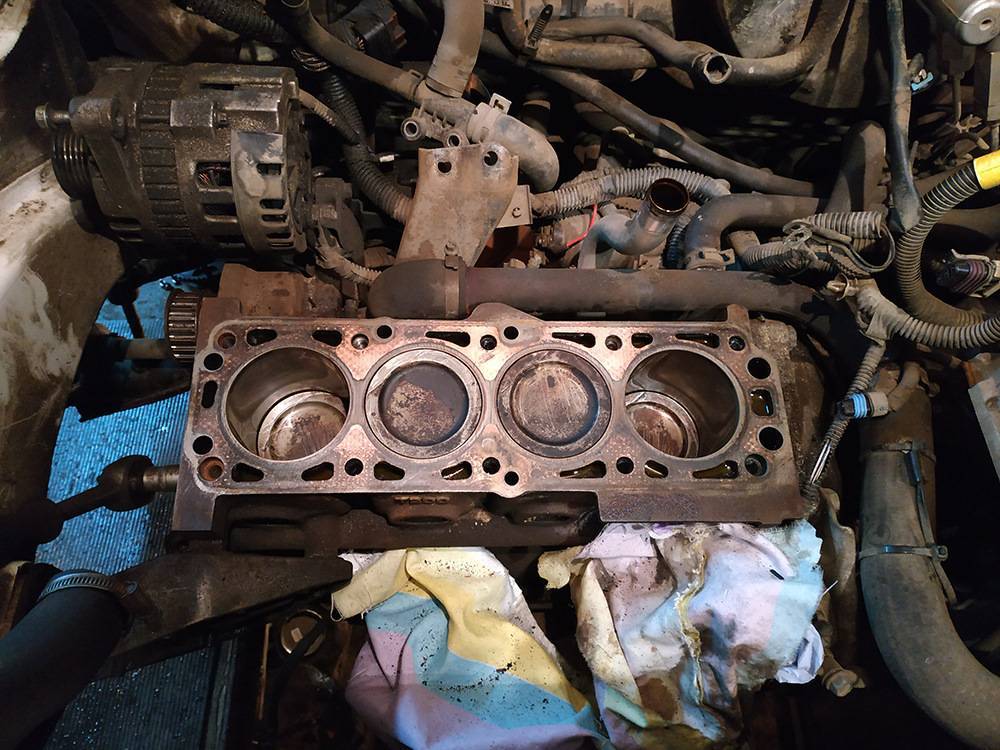

29. Снимается головка вместе с прокладкой. Далее следует почистить поверхности, которые находятся между блоком цилиндров и его головкой. Плоскости нужно вытереть сухой тряпкой, чтобы убрать загрязнения и остатки старой прокладки. Также следует очистить отверстия для крепежных болтов головки от следов масла.
30. На очищенную и обезжиренную опору нужно нанести герметик.

    Нанесение герметика на опору головки блока цилиндров

31. Ориентируясь на направляющие втулки, нужно установить новую прокладку.
32. Желательно заменить болты крепления новыми или проверить резьбу на старых.
33. Установив ГБЦ на блок цилиндров, нужно прикрутить болты крепления согласно схеме с моментом, указанным в руководстве по эксплуатации Шевроле Ланос.

    Затягивание болтов с помощью динамометрического ключа

34. Далее все комплектующие устанавливаются в обратной последовательности.
35. После установки на штатное место комплектующих следует с помощью натяжителей и регулировочных гаек отрегулировать натяжение ремней приводов ГРМ, генератора, насоса гидроусилителя руля, компрессора кондиционера.
36. Теперь необходимо выполнить регулировку тросика привода дроссельной заслонки.
37. После окончания монтажа заливаем охлаждающую жидкость.
38. Подключаем аккумуляторную батарею.

Работы должны проходить на остывшем двигателе.

После окончательной сборки, следует завести двигатель и проверить его работу, а также наличие потеков в месте соединения головки и блока цилиндров. Самостоятельная замена прокладки — продолжительный и трудоемкий процесс, но дает возможность сэкономить на оплате работы мастеров автосервиса. Кроме того, можно получить неоценимый опыт ремонтных работ.

 Видео «Признаки прогорания прокладки ГБЦ»

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Замена прокладки ГБЦ ВАЗ-2112 16 клапанов: фото, видео

Замена прокладок в основном силовом агрегате занимает достаточно много времени и сил, поскольку, как правило, приходится демонтировать большую часть деталей. Этот процесс считается не из легких, и проделать его сможет не каждый автомобилист. Замена прокладки ГБЦ на 16-клапанном двигателе ВАЗ-2112 провести сложнее, чем на 8-клапанном.

Видео о замене прокладки ГБЦ на ВАЗ-2112 16V ниже:

На видео изображен процесс замены прокладки головки блока ВАЗ-2112, а также присутствуют основные рекомендации и нюансы.

Содержание

• 1 Необходимый для замены инструмент
• 2 Процесс замены прокладки
  • 2.1 Выбор прокладки ГБЦ
  • 2.2 Причины выхода из строя
  • 2.3 Признаки замены
• 3 Выводы

Необходимый для замены инструмент

Прокладка ГБЦ

Итак, прежде чем приступить непосредственно к замене, необходимо определиться с инструментарием. Для замены прокладки потребуется следующий инструмент:

• Набор ключей.
• Динамометрический ключ.
• Тара для охлаждающей жидкости.
• Ветошь.
• Непосредственно сама новая прокладка.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

1. Демонтируем «клемму-минус» с АКБ.

   Демонтаж клеммы АКБ для ремонта

2. Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.
3. Сбрасываем давление в топливной системе.
   Через специальный клапан сбрасываем давление в топливной системе

4. Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.

   Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу

5. Следующим этапом становится демонтаж термостата.
6. Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.

   Когда все отсоединили проводим демонтаж ГБЦ

7. Снятие ГБЦ происходит вместе с топливной рампой.
8. Отключаем датчики распределительных валов и масла в моторе.
9. Проводим демонтаж ремня ГРМ.

   Снимаем ремень ГРМ

10. Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.

    Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

11. Проводим демонтаж датчика охлаждения.
12. Снимаем клапанную крышку.
    Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
13. Теперь, можно поднять головку блока цилиндров.
14. Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.
15. Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
16. Ставим головку блока на место и закручиваем винты в последовательности за схемой.
17. Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

• Асбестовые.  Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.
• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

2112-1003020 – это оригинальный и аналоговый каталожный номер прокладки ГБЦ для ВАЗ-2112. Также, производитель Ajusa (10144200) производит ряд прокладок для модели 2112.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

• Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
• Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
• Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.
