Замена полуколец коленвала ваз 2110: Замена полуколец коленвала Инструкция + Видео

Полукольца коленвала — замена своими руками

Что такое упорные полукольца коленчатого вала?

Коленвал двигателя состоит из отдельных элементов, которые невозможно соединить воедино. Такая конструкция создает дополнительные проблемы по его размещению во внутренней части блока и способствует появлению осевого люфта. Если люфт увеличится, то коленчатый вал начнет перемещаться по двигателю и может нарушить работу шатунов, что приведет к ускоренному износу всей поршневой группы.

Кроме того, конструкция некоторых двигателей устроена так, что свободно перемещающийся коленвал может задеть своим шкивом любой другой элемент подкапотного пространства. Примером может послужить радиатор – чувствительный к внешним воздействиям. Повреждение радиатора немедленно обеспечит быструю утечку охлаждающей жидкости, что станет дополнительным расходом при ремонте автомобиля.

Для снижения или исключения возможности перемещения коленчатого вала на двигателях стали применять специальные полукольца. Они выполнены из металла и устанавливаются между опорой блока и щеками коленвала. Таким образом, коленвал фиксируется в горизонтальной плоскости и избегает любого перемещения.

Для чего нужна замена полуколец и когда она необходима?

Полукольца являются расходным материалом и подвергаются износу. При их износе коленчатый вал начинает перемещаться по – горизонтали, что ускоряет износ полуколец. В конечном итоге, полукольца приходят в полную негодность (стираются) и коленвал теряет всякую фиксацию, создавая угрозу, в первую очередь, для всей поршневой группы. Кроме того, коленвал может отшлифовать крышку, которая его закрывает, и привести в негодность опорные подшипники. Данные детали отливаются вместе с блоком, что указывает на высокую вероятность замены последнего. Чтобы этого не допускать необходимо производить своевременную диагностику неисправностей и ,при необходимости, менять полукольца.

Диагностика выполняется после 120 тысяч километров пробега и начинается с внешнего осмотра двигателя. Наличие течи масла является первым, но не основным признаком. Дело в том, что при появлении люфта, коленвал может выдавить сальник, что весьма быстро приведет к утечке моторного масла. Однако, течь масла не всегда происходит именно по этой причине. Вполне возможно, что сальник просто пришел в негодность в процессе естественного износа.

Возьмите монтажный инструмент и, уперев его об генератор, попробуйте пошатать шкив коленвала. Допустимый осевой люфт не должен превышать 0,35 мм. Также, попросите кого-нибудь нажать на педаль сцепления. Если коленвал будет выдавливаться вперед, то это самый явный признак неисправности полуколец коленвала.

Перед проведением замены, приобретите новое моторное масло, так как это может явиться отличной возможностью его замены, прокладку поддона картера и сами полукольца.

При выборе полуколец учитывайте марку и модель автомобиля, а также характеристики двигателя. Комплект полуколец изготавливаются индивидуально для различных по объему и мощности двигателей.

Порядок проведения работ

1. Поставьте автомобиль на яму или эстакаду и исключите возможность его перемещения.

2. Открутите защиту двигателя и снимите ее. Слейте масло из двигателя.

3. Открутите все болты крепления поддона картера и демонтируйте его вместе с прокладкой.

4. Выкрутите болты, предназначенные для крепления крышки коренного подшипника, и снимите ее.

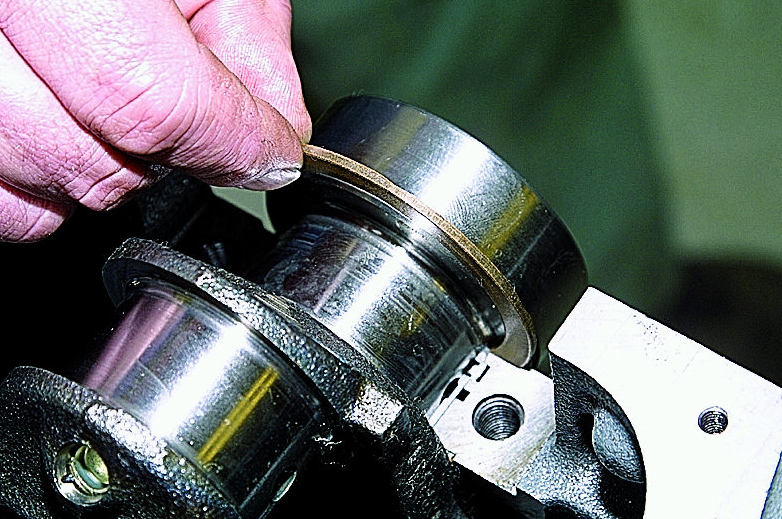

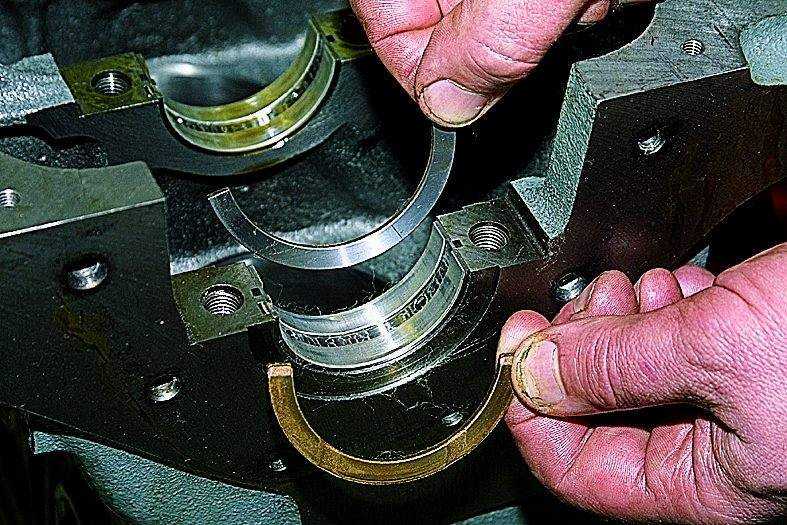

5. Установите новые полукольца так, чтобы его концы уперлись в концы старого. Чтобы облегчить задачу, перемещайте вал с помощью отвертки.

6. Выдавите старый элемент при помощи нового. Новая деталь должна зайти абсолютно свободно.

Вот и все. На этом замена полуколец коленвала окончена. Соберите все узлы в обратной последовательности. При установке новой прокладки поддона, обязательно обработайте ее герметиком, который способен выдерживать большие температуры. После сборки залейте новое масло.
