Замена цепи ГРМ на TOYOTA
Говорят, Тойоты не ломаются:-)
Мотор 1.6 1ZRFE
Один из самых массовых и распространённых моторов, устанавливаемых на разных моделях Toyota с 2006 года:
— с 2006 по 2010 год на Toyota Auris и Corolla E150;
— с 2010 по 2012 год на рестайлинговую версию Toyota Auris E150;
— с 2012 по 2016 год на Toyota Auris и Corolla E180;
— с 2010 по 2013 год на рестайлинговую версию Toyota Corolla E150;
— с 2016 по 2019 год на рестайлинговую версию Toyota Corolla E180;
— с 2018 по настоящее время на Toyota Corolla E210.
Эксплуатируется столь массово и столь давно, что специалистам уже наизусть известны все болячки и слабые места. Что касается цепного привода ГРМ, то его ресурс напрямую связан с качеством масла и периодичностью его замены. И получается весьма большая «вилка», знаете ли, — от 150 000 до 300 000 км. Сначала появляется повышенная шумность в работе мотора, но благодаря хорошей звукоизоляции салона водитель долгое время ничего не слышит.
На машинах с механической трансмиссией повышается риск перескока цепи. Случается и встреча клапанов с поршнями. Практичнее не ждать, когда мотору потребуется дорогостоящий ремонт (а капиталка 1ZRFE вообще-то и не предусмотрена), а заменить все компоненты привода ГРМ заблаговременно.
А ведь есть методика! Выглядит она следующим образом:
— полностью растянуть цепь привода ГРМ:
— заменить цепь ГРМ, если длина «X» 15-ти звеньев превышает 115,2 мм;
— заменить цепь привода масляного насоса, если длина «X» 15 звеньев превышает 102,1 мм.
А ещё можно проверить состояние шестерёнок:
— надеть цепь привода ГРМ на звездочку коленчатого вала:
— заменить звездочку, если диаметр «Х» по роликам цепи меньше 51,1 мм.
Надеть цепь привода ГРМ на звездочку распределительного вала. Заменить, если диаметр «Х» по роликам цепи меньше 96,8 мм.
Ирония в том, что для всех этих проверок необходимо провести все те же действия, что и для полной замены.
А в чём тогда экономия, спрашивается? 🙂
1350637010 — цепь грм
1355937010 — успокоитель №1
1356137020 — успокоитель №2
1354037030 — натяжитель
1355237010 — прокладка натяжителя
1356237010 — направляющая цепи
1350728010 — цепь насоса
1354937010 — натяжитель цепи насоса
1351937010 — шестерня коленвала
1352137010 — шестерня коленвала
1121337020 — прокладка клапанной крышки
1119337020 * 4 — прокладка свечного канала
1115937010 * 2 — прокладки под фазорегулятор
9043010024 — кольцо между постелью и крышкой клапанов
9091510003 – масляный фильтр
1610039465 — помпа
9091602664 — ремень
9672324020 * 2 — под кронштейном масляного фильтра
9672124015 * 2 — кольца между головкой и передней крышкой
70-31414-20 — герметик Victor Reinz (для передней крышки)
А также масло и антифриз.
Подробно рассмотрим эту процедуру на примере Toyota Corolla E15, 2008 года, с пробегом 178500:
Причина обращения – посторонние шумы из механизма привода ГРМ
— снять клемму с аккумулятора;
— слить масло:
Андрей Грабар, механик СТО Евроавто Лигово
— открутить правый локер:
-открутить защиту ремня:
И вот он – доступ к крышке ГРМ:
— снять разъёмы с датчиков на крышке:
— снять все разъёмы на клапанной крышке:
— открутить болты крепления и извлечь катушки зажигания:
— открутить болты крепления клапанной крышки:
— снять клапанную крышку:
— открутить болты крепления генератора:
— снять разъём и открутить силовой провод с генератора:
— снять генератор:
— слить антифриз, открутить и отодвинуть в сторону расширительный бачок:
— выставить ВМТ.
Для этого прокрутить коленвал по часовой стрелке:
до тех пор, пока метка на шкиве не совпадёт с ответной частью на крышке ГРМ:
— открутить центральный болт:
— снять шкив:
ВНИМАНИЕ: Важно в процессе работ случайно не потерять шпонку шкива:
— открутить и извлечь кронштейн масляного фильтра:
— открутить переднюю крышку водяного насоса:
Наверняка в этом моменте опытные тойотоводы встрепенутся и захотят возразить. Мол, достаточно открутить три болта, и помпа снимется вместе с крышкой. Но есть риск, что герметичность будет нарушена, и вытекающий антифриз сведёт на нет все усилия по экономии. Так что – снимайте помпу:
— открутить нижние болты передней крышки:
— обеспечить упор мотора, например, с помощью домкрата;
— открутить правую опору двигателя. Нюансы: сверху выкручиваются и болт, и гайка со шпильки, и сама шпилька:
— ещё один болт крепления доступен только снизу:
— извлечь опору:
— открутить от блока кронштейн (3 болта):
— выкрутить верхние болты крышки:
Помпа к этой крышке прикручивается спереди, а сзади – корпус термостата.
Его самого откручивать не надо. Но:
— открутить крышку с патрубком на радиатор:
— снять хомуты с патрубков на корпусе термостата:
— снять патрубки (та ещё задачка, надо сказать):

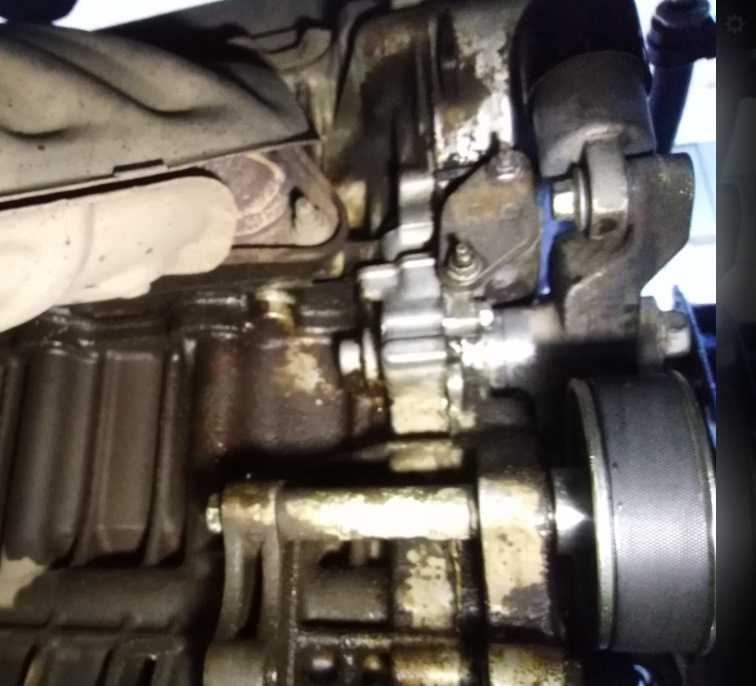

— открутить натяжитель цепи. Он располагается на передней же крышке, но обращён к моторному щиту. Потому увидеть его под капотом весьма проблематично. Вот вид снизу:

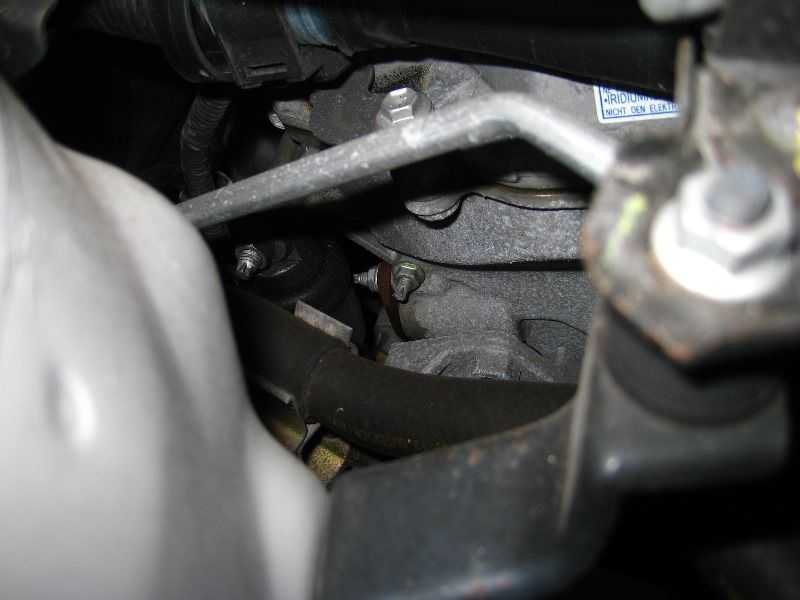

А сверху остаётся только нащупать руками:
— снять переднюю крышку:
— открутить и извлечь дальний успокоитель цепи («башмак»):
— открутить верхний ограничитель:
— снять старую цепь:
— снять второй «башмак»:
Можно сравнить старую цепь с новой:
Надо ли менять цепь масляного насоса?
Вообще-то считается, что эта цепь так мало нагружена, что практически не растягивается и не изнашивается. Но если вы перфекционист и к тому же практичный человек, можно заменить и эту цепь, и делается это так:
— открутить гайку шестерни (звёздочки) на самом насосе:
— снять шестерню с вала насоса:
— открутить натяжитель:
— снять шестерню привода с коленвала:
— установить новую шестерню на коленвал:
— надеть новую цепочку так, чтобы цветовые метки совпадали с рисками на шестерне:
— прикрутить натяжитель:
10Nm
— затянуть гайку на шестерне масляного насоса:
28Nm
Готово!
Подготовка к сборке
Передняя крышка устанавливается без прокладки, её роль выполняет герметик.
Соответственно, необходимо удалить его остатки как с блока:
так и с крышки:
Но главное – заменить все резиновые уплотнения!
Со временем они теряют и форму, и упругость:
Заменить сальник коленвала:
Установка новой цепи
— Прикрутить «башмак»:
21Nm
— устанавливаем цепь:
— надеть на нижнюю шестерню так, чтобы метки совпали:
— завести цепь на шестерню впускного вала:
Риска на корпусе фазовращателя должна находиться между двумя цветными звеньями
— надеть цепь на шестерню выпускного вала. А для этого впускной необходимо слегка прокрутить против часовой стрелки:
— надеть планку успокоителя на ось:
— нанести на чистую и обезжиренную поверхность крышки герметик:
— аккуратно завести крышку в моторный отсек:
Важно не касаться двигателя нанесённым герметиком:
А зазоры ооочень маленькие 🙂
— надеть крышку на направляющие:
— вкрутить болты крепления:

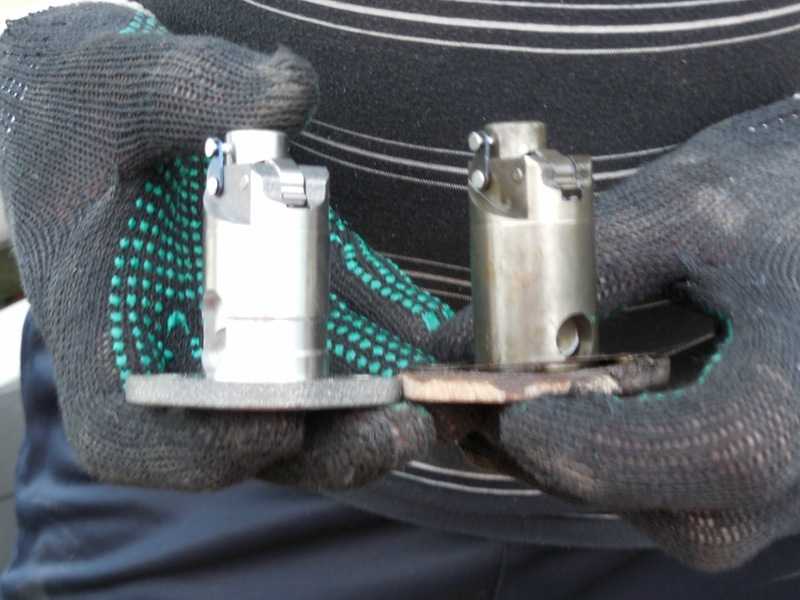

Перед установкой натяжителя надо его внимательно рассмотреть:
Продаётся он во взведённом состоянии и в нём зафиксирован с помощью «собачки»:
Снимать её до установки ни в коем случае нельзя!
— установить натяжитель в крышку:
12 Nm
А теперь надо снять фиксатор.
Для этого, если верить Autodata, достаточно слегка провернуть коленвал против часовой стрелки. И «собачка», мол, должна сама соскочить. Но если вы ставите не оригинальный натяжитель, а какой-либо аналог, есть шанс, что само собой ничего не произойдёт. И лучше всего подстраховаться, для чего необходимо нажать на толкатель, утопить его, и фиксатор сам снимется. В разрезе, на частично разобранном моторе, это выглядит так:
Как видите, фиксатор расположен в горизонтальной плоскости, соскакивать самостоятельно у него больших доводов, кроме скоса на крючке, и нет
А на собранном надо толкать тут:
— прикрутить верхний ограничитель:
10Nm
Прочие нюансы обратной сборкиЕсли помпа остаётся прежняя, прокладку обязательно менять:
Также обязательно устанавливать новую прокладку в клапанную крышку:
— установить клапанную крышку:
— затянуть центральный болт коленвала:
190 Nm
— обязательно заменить уплотнения под кронштейном масляного фильтра:
— залить антифриз и масло:
Можно запускать мотор:-)
