Замена ламп Мазда CX-5 (KE), 2011

29.06.2019

Лампы, применяемые на автомобиле
ПриборыМощность, ВтЕСЕ R (SAE)
Фары с галогенными лампами
Ближний свет55Н11 (Н11)
Дальний светН15
Дневные ходовые огни15
Фары с ксеноновыми лампами
Дальний/ближний свет35D4S (D4S)
Дневные ходовые огни13P13W
Передние указатели поворота21РY2М (32СР)
Габаритные фонари5W5W (4CP)
Противотуманные фары55Н11 (Н11)
Боковые повторители указателей поворотаLED
Центральный верхний стоп-сигнал
Задние указатели поворота21WY21W
Стоп-сигналы/задние габаритные фонари21/5W21/5W
Задние габаритные фонари (на задней подъемной двери)5W5W
Фонарь заднего хода16W16W
Задний противотуманный фонарь21W12W
Фонари освещения номерного знака5W5W



1. Фары (дальний/ближний свет). 2. Дневные ходовые огни. 3. Фары ближнего света. 4. Фары (дальний свет)/дневные ходовые огни. 5. Передние противотуманные фары (опция). 6. Передние указатели поворота. 7. Габаритные фонари. 8. Боковые повторители указателей поворота. 9. Фонари стоп-сигналов/задние габаритные фонари. 10. Задние указатели поворота. 11. Задние габаритные фонари (на задней подъемной двери). 12. Фонари заднего хода. 13. Задний противотуманный фонарь (автомобили с левосторонним расположением рулевого колеса). 14. Задний противотуманный фонарь (автомобили с правосторонним расположением рулевого колеса). 15. Центральный верхний стоп-сигнал. 16. Фонари освещения номерного знака. 17. Передние плафоны освещения салона/плафоны индивидуального освещения. 18. Плафоны освещения косметических зеркал (опция). 19. Задние плафоны индивидуального освещения. 20. Плафон освещения багажного отделения.

Фары с ксеноновыми лампами
Лампа фары ближнего/дальнего света
Запрещается заменять лампы в фарах ближнего/дальнего света самостоятельно.

Для замены лампы обратитесь на сервисную станцию Mazda.

Дневные ходовые огни
1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).
2. Откройте капот.
3. Отсоедините электрический разъем от фонаря. Для этого нажмите пальцем на лапку фиксатора разъема и разъедините части разъема.


4. Поверните патрон против часовой стрелки и выньте патрон с лампой из корпуса фары. Осторожно потяните лампу и выньте ее из патрона в отражателе.


5. Установите новую лампу и выполните описанные выше операции в об¬ратной последовательности.

Фары с галогенными лампами
Лампы фар ближнего света
1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).
2. Откройте капот.
3. Правая сторона: снимите бачок омывателя с направляющей.


4. Отсоедините электрический разъем. Для этого нажмите пальцем на лапку фиксатора и разъедините части разъема.


5. Поверните патрон против часовой стрелки и выньте патрон с лампой из корпуса фары. Осторожно потяните за лампу и выньте ее из патрона в отражателе.


6. Установите новую лампу и выполните описанные выше операции в об¬ратной последовательности.

Лампы фар дальнего света/дневные ходовые огни
1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).
2. Откройте капот.
3. Правая сторона: снимите бачок омывателей с направляющей.


4. Снимите уплотнительную крышку.


5. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.


6. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Передние фонари указателей поворота/габаритные фонари
1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).
2. При замене лампы в правой фаре запустите двигатель и поверните рулевое колесо до упора вправо. Затем заглушите двигатель. Соответственно, если вы заменяете лампу в левой фаре, поверните рулевое колесо до упора влево.
3. Вытяните сердечники пластмассовых фиксаторов и демонтируйте фиксаторы.


4. Отверните винты, вращая их против часовой стрелки, и частично оттяните назад грязезащитный кожух.


5. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.
6. Выньте лампу из патрона.


Передние указатели поворота


Габаритные фонари

7. Установите новую лампу и выполните описанные выше операции в об¬ратной последовательности.

Противотуманные фары (опция)
1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).
2. При замене лампы в правой фаре запустите двигатель и поверните руле¬вое колесо до упора вправо. Затем за¬глушите двигатель. Соответственно, если вы меняете лампу в левой фаре, поверните рулевое колесо до упора влево.
3. Вытяните сердечники пластмассовых фиксаторов и демонтируйте фиксаторы.


4. Отверните винты, вращая их против часовой стрелки, и частично оттяните назад грязезащитный кожух.


5. Отсоедините электрический разъем. Для этого нажмите пальцем на лапку фиксатора и разъедините части разъема.


6. Поверните патрон против часовой стрелки и выньте патрон с лампой из корпуса фары. Осторожно потяните за лампу и выньте ее из патрона в отражателе.


7. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Фонари боковых повторителей указателей поворота
Ввиду сложности замены светодиодных элементов работы необходимо выполнять на сервисной станции официального дилера Mazda.

Стоп-сигналы/задние габаритные фонари, задние указатели поворота, задние габаритные фонари (на задней подъемной двери), фонари заднего хода
1 . Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2 . Задняя подъемная дверь: снимите крышку, подцепив ее плоской отверткой, обернутой ветошью.


Стоп-сигналы/задние габаритные фонари, задние указатели поворота


Задние габаритные фонари (на задней подъемной двери), фонари заднего хода
3. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.
4. Выньте лампу из патрона


Стоп-сигналы/задние габариты


Задние поворотники


Задние габаритные фонари (на задней подъемной двери)


Фонарь заднего хода

5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Задний противотуманный фонарь
1. Проверьте, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).


2. Вытяните сердечники пластмассовых фиксаторов и демонтируйте фиксаторы.


3. Поверните патрон с лампой против часовой стрелки выньте его из фонаря.
4. Выньте лампу из патрона.


5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Центральный верхний стоп-сигнал
Ввиду сложности замены светодиодных элементов работы необходимо выполнять на сервисной станции официального дилера Mazda.

Фонари освещения номерного знака
1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).
2. Оберните небольшую плоскую отвертку мягкой ветошью (во избежание механических повреждений рассеивателя) и снимите рассеиватель, осторожно нажав отверткой на его край.
3. Потяните и выньте лампу из держателя.


4. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Материалы по теме

Лампа ближнего света Mazda CX-5

Кроссовер Mazda CX5 выпускается с 2011 по 2017 год — 1 поколение. В 2017 году вышло второе поколение модели, которое выпускается до настоящего времени. В зависимости от года и комплектации лампы ближнего света на CX5 устанавливались разные.

Лампы ближнего света на первом поколении 2011-2017 год

В зависимости от комплектации устанавливались лампы штатного ксенона или галоген.

  • Лампа h21 OSRAM 64211 Original Line — цена от 600 руб
  • Philips h21 LongLife 12362LLECOC1 от 620 руб
  • Bosch h21 Pure Light 1 987 302 084 от 500 руб
  • Narva h21 Long Life 480783000 от 550 руб
  • Philips h21 Standard 12362PRC1 от 550 руб

Это обычные галогенные лампы которые устанавливаются в линзованные фары Мазды CX5. Если света стандартных ламп не хватает, можно установить лампы h21 с увеличенной яркостью. К примеру PHILIPS или OSRAM предлагают лампы +100 /+150% яркости по сравнению со стандарными лампами.

Лампы штатного ксенона

В более богатых комплектациях кроссовер комплектовался фарами со штатным ксеноном, свет от которых намного лучше, чем с галогенными фарами. Устанавливались лампы D4S.

  • Philips D4S 42402VIC1 от 4500 руб штука
  • Osram D4S Classic 66440CLC от 3500 руб штука
  • Osram D4S Original — 66440 от 3800 руб штука
  • Narva D4S Standard 840423000 от 2300 руб штука
  • Koito D4S Xenon — 3510K от 3300 руб штука

Как и у галогена, у ксенона есть лампы с увеличенной яркостью. Если вам не хватает света от штатных ксеноновых ламп, можно приобрести лампы D4S +150 +200% света. Однако, стоит быть готовым, что цена на них будет высока.

Полезные инструкции MAZDA

Замена салонного фильтра Mazda CX5

Лампы дальнего ближнего на Мазде 6GJ

Какой воздушный фильтр выбрать и как заменить на Мазде 6 GH с 2008

Замена галогенных ламп ближнего света

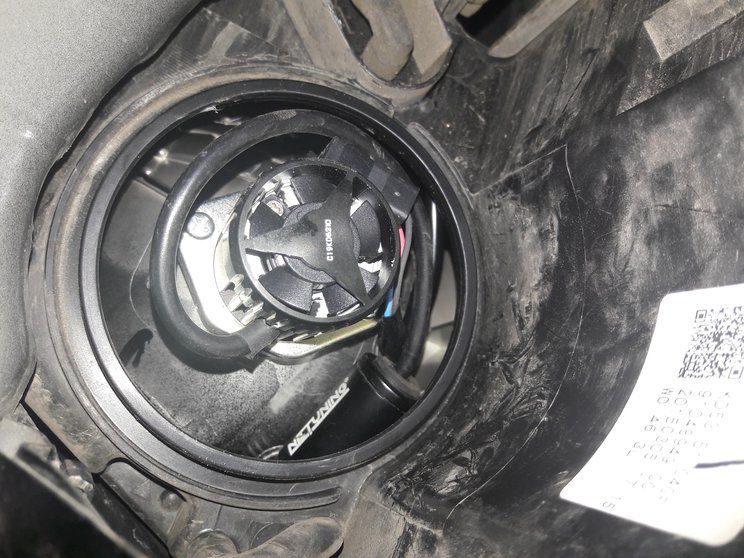

Лампа h21 установленная в линзе меняется очень просто. Снимается колодка с лампы, для этого необходимо нажать на фиксатор и опустить колодку вниз.

Далее на пол оборота поворачивается лампа и вынимается из посадочного места.

Затем новая лампа под углом в 45 градусов устанавливается и поворачивается на пол оборота. Лампа должна занять прежнее положение.

Замена ксеноновых ламп ближнего

В случае с ксеноновыми лампами D4S придется потрудиться. Чтобы было удобнее подобраться к лампе, лучше отогнуть подкрылок. Из под капотного пространства очень не удобно менять лампу.

Поворачиваем крышку фары и видим металлическую колодку.

Для того, чтобы ее снять необходимо повернуть ее на пол оборота против часовой стрелки. Далее следует отсоединить две пружинки крепления лампы и вытащить лампу. Либо можно сразу отстегнуть две пружинки и вытащить лампу вместе с колодок.

Вытаскиваем лампу из посадочного места, устанавливаем новую лампу и собираем все в обратной последовательности.

Лампочку в колодке нужно обязательно поверить до упора. Иначе из-за плохого контакта и лампа и колодка может расплавиться.

При замене ламп за колбу их трогать нельзя, при касании колбы руками, следует протереть ее спиртосодержащей жидкостью.

Руководство по замене ламп в фарах Mazda CX-5 — модели с 2012 по 2016 годы

Mazda CX-5 Руководство по замене ламп фар
Как заменить перегоревший ближний, дальний свет дальний свет или лампа переднего указателя поворота в фарах Mazda 2012-2016 гг. СХ-5.

100009

Галогенная лампа

Лампа ближнего света фары

1. Отсоедините отрицательный кабель аккумуляторной батареи.

2. Отсоедините разъем.

3. Поверните лампу ближнего света фары в направлении стрелки (1), показанной на рисунок, чтобы снять его в направлении стрелки (2), показанной на рисунке.

ОСТОРОЖНО:

  • Галогенная лампа выделяет очень большое количество тепла при включении. Если поверхность лампы загрязнена, будет накапливаться избыточное тепло, что сократит срок службы лампы. лампочка будет укорочена. При замене лампы держитесь за металлический фланец, не стекло.

4. Установите в порядке, обратном снятию.

Лампа дальнего света фар

1. Отсоедините отрицательный кабель аккумуляторной батареи.

2. Отсоедините разъем.

3. Поверните лампу дальнего света фары в направлении стрелки (1), показанной на рисунок и снимите его в направлении стрелки (2), показанной на рисунке.

ОСТОРОЖНО:

  • Галогенная лампа выделяет очень сильное тепло при включении. Если поверхность лампы загрязнена, будет накапливаться избыточное тепло, что сократит срок службы лампы. лампочка будет укорочена. При замене лампы держитесь за металлический фланец, не стекло.

4. Установите в порядке, обратном снятию.

Тип выброса

ПРЕДУПРЕЖДЕНИЕ:

Лампа дальнего/ближнего света (левая)

1. Отсоедините отрицательный кабель аккумуляторной батареи. .

2. Снимите крышку воздушного фильтра..

3. Снимите верхнюю крышку блока реле и предохранителей..

4. Отверните гайку и винт.

5. Вставьте обмотанную лентой плоскую отвертку в сервисное отверстие в положении показано на рисунке.

6. Нажимая на выступ штифта в направлении стрелки (1), показанной на рисунок с помощью плоской отвертки потяните штифт в направлении стрелки (2), как показано на рисунке, чтобы отсоединить язычок штифта и опору двигателя.

7. Снимите блок реле и предохранителей со шпильки и отложите в сторону, как показано на рисунке. на рисунке.

8. Поверните крышку в направлении стрелки (3), показанной на рисунке, и снимите его с переднего комбинированного фонаря в направлении, указанном стрелкой (4) на рисунке.

9. Поверните воспламенитель в направлении стрелки (5), показанной на рисунке, и снимите его с переднего комбинированного фонаря в направлении, показанном стрелкой (6). на рисунке.

10. Сдвиньте часть A удерживающего провода лампы в направлении стрелки (7) показано на рисунке, потяните его в направлении стрелки (8), показанной на рисунке, и отсоедините удерживающий провод лампы и крючок.

11. Снимите лампу дальнего/ближнего света фары.

ОСТОРОЖНО:

  • Газоразрядная лампа фары сильно нагревается при включении. Если поверхность лампы загрязнена, будет накапливаться избыточное тепло, и срок службы луковицы будет укорочена. При замене лампы держитесь за металлический фланец, не стекло.

12. Установите в порядке, обратном снятию.

Лампа дальнего/ближнего света (правая)

1. Отсоедините отрицательный кабель аккумуляторной батареи. показано на рисунке и снимите его с переднего комбинированного фонаря в направлении, показанном стрелкой (2). на рисунке.

4. Поверните воспламенитель в направлении стрелки (3), показанной на рисунке, и снимите его с переднего комбинированного фонаря в направлении, указанном стрелкой (4) на рисунке.

5. Переместите секцию A удерживающего провода лампы в направлении стрелки (5) показано на рисунке, потяните его в направлении стрелки (6), показанной на рисунке, и отсоедините удерживающий провод лампы и крючок.

6. Снимите лампу дальнего/ближнего света фары.

ОСТОРОЖНО:

  • Газоразрядная лампа фары сильно нагревается при включении. Если поверхность лампы загрязнена, будет накапливаться избыточное тепло, и срок службы луковицы будет укорочена. При замене лампы держитесь за металлический фланец, не стекло.

7. Установите в порядке, обратном снятию.


Фара Mazda CX-5 2013

Сигнал поворота — низкий — высокий

Основание лампы ближнего света
Это учебник по обслуживанию автомобилей был специально написан, чтобы помочь владельцы первого поколения (2012, 2013, 2014, 2015 г. обновленный 2016 модельный год) Внедорожник Mazda CX-5 в смене сгоревшего низу лампы дальнего и дальнего света или передние указатели поворота в фаре корпуса.

Владельцы других Автомобили Mazda, такие как Mazda 2, Mazda 3, Mazda 5, Mazda 6, CX-7, СХ-9, а для MX-5 Miata эти инструкции «Сделай сам» также могут оказаться полезными. полезный.

Сменные лампы с запчастями номера следующие: Ближний свет # h21 , дальний свет # 9005 и спереди Сигнал поворота # 1157A или 1157NA .

Для замены любого из лампы фар со стороны водителя или пассажира транспортное средство.




Разблокировать штепсельную вилку

1/4 оборота против часовой стрелки

Лампа ближнего света удалена
Ближний свет Лампа расположена ближе к центру корпуса фары.

Дотянитесь до узла фары и нажмите фиксатор на черном пластиковом электрическом разъеме, прежде чем сдвинуть его прямо от основания старой лампы.

Поверните основание старой лампы на 1/4 оборота против часовой стрелки и вытяните его прямо из гнезда.


Philips h21 ближний свет

Пустой патрон для лампы

Вставить новый # h21
Старайтесь избегать касаясь стеклянной части новой галогенной лампы пальцами или ничего жирного в моторном отсеке.

Если испачкаете новую лампочку, протрите ее бумажным полотенцем, смоченным со спиртом.


1/4 оборота по часовой стрелке — замок

Нажимной электрический разъем

Дальний свет — внутренний угол
Вставьте новый # h21 Лампа ближнего света вставить в патрон и повернуть на 1/4 оборота по часовой стрелке до упора. закрепите его на месте.

Толкнуть электрический разъем прямо к основанию новой лампы, пока он не защелкнется на место.

Лампа дальнего света расположена рядом с внутренний угол корпуса фары.


Основание лампы дальнего света

Вкладка пресс-релиза

1/4 оборота против часовой стрелки
Пресс-релиз выступ на электрическом разъеме, прежде чем вытащить вилку прямо из основание старой лампы.




Лампа дальнего света удалена

Сильвания 9005 Лампа

Пустой патрон дальнего света
Поворот основания старую лампу дальнего света поверните на 1/4 оборота против часовой стрелки, прежде чем потянуть ее прямо из розетки.

Вставьте новую лампу # 9005

1/4 оборота по часовой стрелке — замок

Нажимная вилка питания
Старайтесь избегать касаясь стеклянной части новой галогенной лампы пальцами или ничего жирного в моторном отсеке.

Если испачкаете новую лампочку, протрите ее спиртом влажное бумажное полотенце.

Вставьте новый # 9005 лампа дальнего света в к гнездо и поверните его на 1/4 оборота по часовой стрелке, чтобы зафиксировать на месте.

Вставьте вилку питания прямо в основание новой лампы до тех пор, пока она не зафиксируется со щелчком.


Сигнал поворота — внешний угол

Патрон лампы указателя поворота

1/4 оборота против часовой стрелки
Передний поворот Сигнальная лампочка расположена на внешнем углу фары сборка.

Досягаемость за фарой в сборе и поверните серый патрон лампы на 1/4 оборота против часовой стрелки, прежде чем вытягивая его прямо из корпуса.


Снимите патрон лампы

Нажмите вниз и поверните на 1/4 CC

Старая лампа # 1157A
Вставить старую лампочку в гнездо и поверните его на 1/4 оборота против часовой стрелки, прежде чем тянуть это прямо.

Нажмите вниз и поверните на 1/4 C

Повторная вставка и поворот на 1/4 по часовой стрелке

Проверка новых ламп накаливания
Вставьте новый желтый цветной # 1157NA или 1157A в гнездо и поверните его на 1/4 оборота. по часовой стрелке, чтобы зафиксировать его на месте.

Снова вставьте патрон в корпус фары и поверните его на 1/4 оборота. по часовой стрелке, чтобы зафиксировать его на месте.

Проверьте новые лампочки, включив фары, активируя сигналы опасности и мигая дальним светом.
