Замена колодок передних колес Niva Chevrolet
Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Замените колодки в следующих случаях:
– толщина накладок менее 1,5 мм;
– поверхность накладок замаслена;
– накладки непрочно соединены с основанием;
– накладки имеют глубокие борозды и сколы.
Если вы по каким-либо причинам сняли переднее колесо, проверьте через отверстие в корпусе тормозной скобы состояние колодок.
Если толщина фрикционных накладок около 2 мм, замените колодки. Если при торможении автомобиль уводит в сторону или слышен посторонний шум, снимите тормозные колодки и проверьте их состояние.
Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.
Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно. Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.
2. Снимите переднее колесо.
3. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.
4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней.

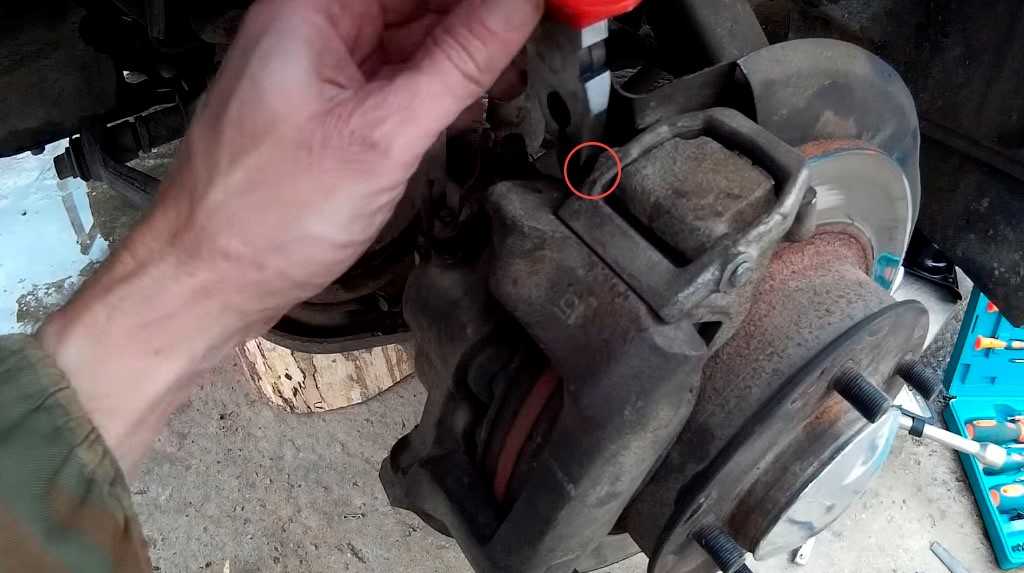

Пассатижами вынимаем шплинт нижней оси прижимного рычага.

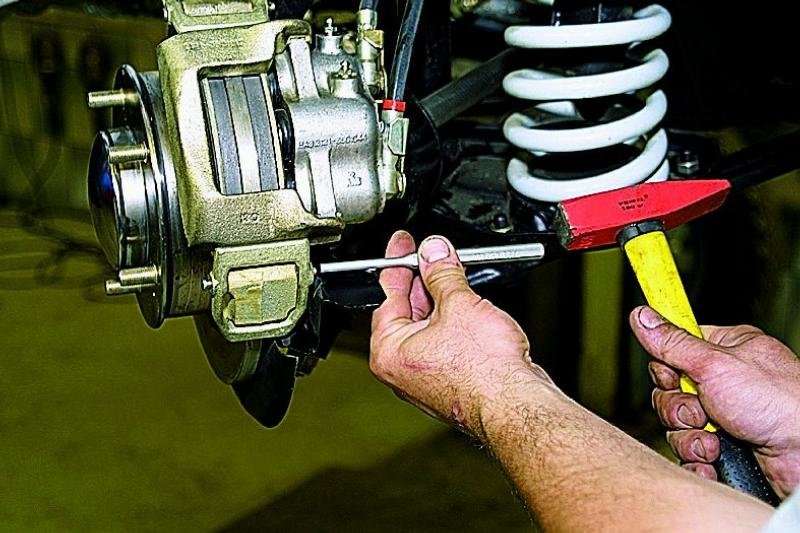

Выколоткой страгиваем ось прижимного рычага
Придерживая рычаг, пассатижами вынимаем ось.
Снимаем прижимной рычаг.
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять
Поддев отверткой, поднимаем суппорт тормоза и кладем на поворотный кулак.

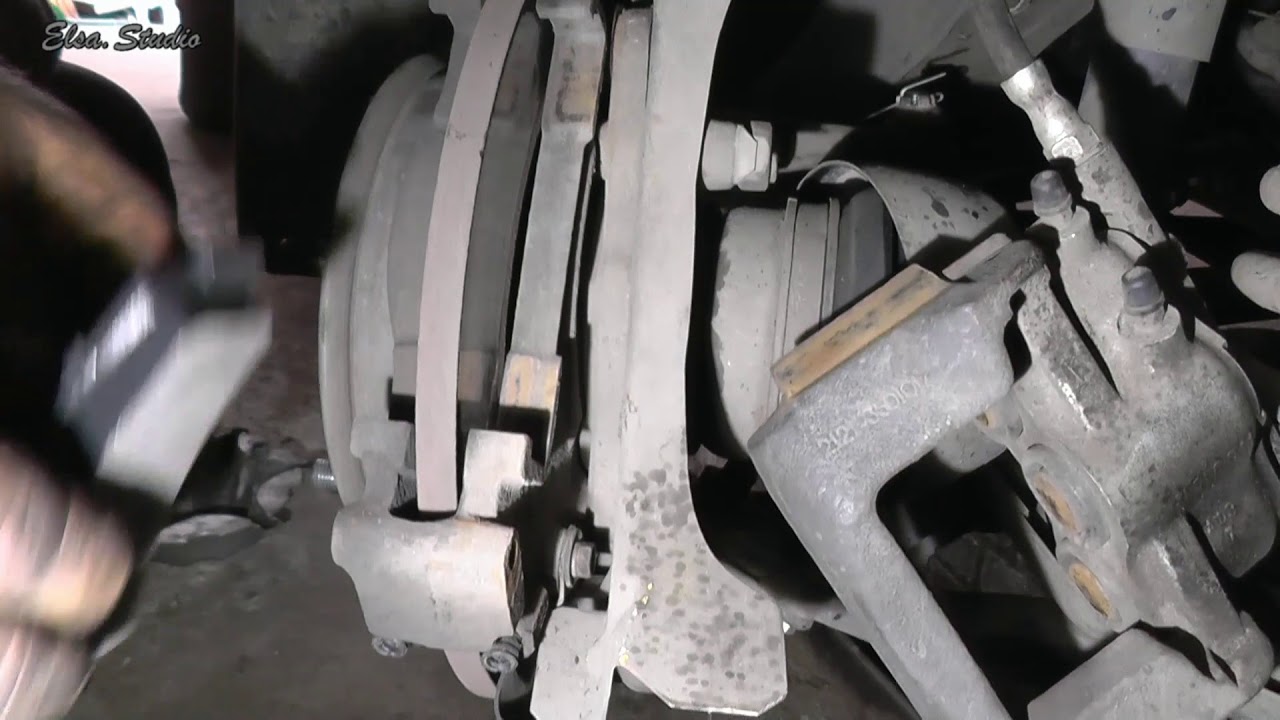

Извлекаем из направляющей тормозные колодки.

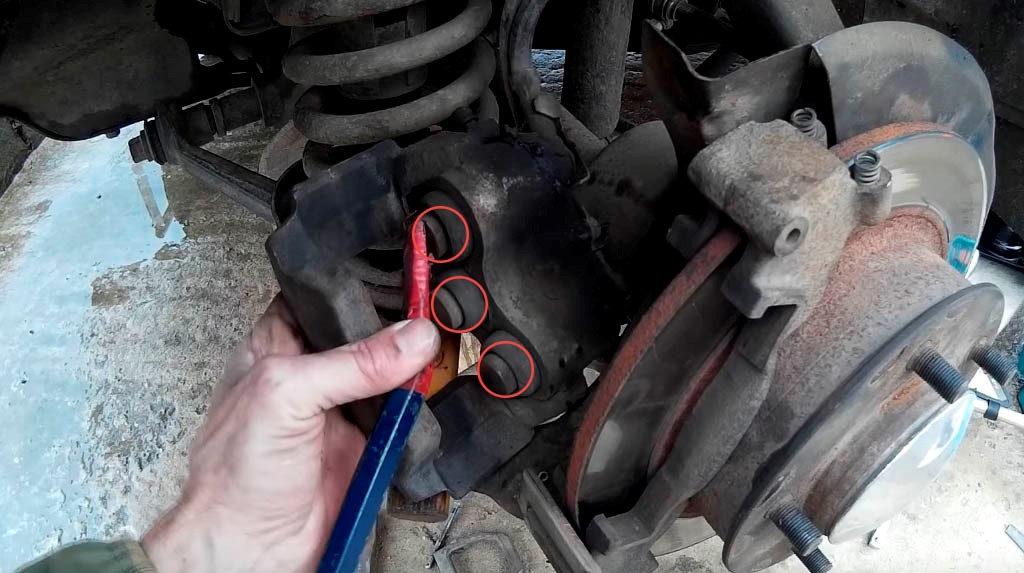

Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров.
Раздвижными пассатижами (или газовым ключом) вдавливаем поршни в цилиндры.
Можно утопить поршни в цилиндры и другим способом.
Для этого вставляем наружную колодку в направляющую и, установив суппорт на место, монтажной лопаткой вдавливаем поршни в цилиндры
Дальше узел собираем в обратной последовательности.
Для облегчения установки оси прижимного рычага, на точиле затачиваем ее кончик так, чтобы получился конус.
Перед установкой ось прижимного рычага смазываем графитовой смазкой
Прижав рычаг, вставляем ось
После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.
Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали.
Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные.
Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.
Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.
Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые 100 км.
При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.
Замена тормозных колодок Нивы Шевроле
Замена передних тормозных колодок
Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.
Пассатижами вынимаем шплинт оси нижнего прижимного рычага.
Выколоткой выбиваем ось прижимного рычага…
…и, придерживая его, пассатижами вынимаем ось
Снимаем прижимной рычаг.
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять
Поддев отверткой, поднимаем суппорт тормоза…
…и располагаем его с блоком цилиндров на поворотном кулаке.
Извлекаем из направляющей тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров
Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место…
…монтажной лопаткой вдавливаем поршни в цилиндры
Для облегчения установки оси прижимного рычага напильником или на наждаке обтачиваем конец оси так, чтобы получился конус:
Прижав рычаг, вставляем ось
[colorbl style=”blue-bl”]После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.
[/colorbl]
Источник: http://www.zr.ru
Конструкция и ремонт тормозного механизма задних колес Нива Шевроле
Рисунок 1
Тормозной механизм заднего колеса (рис. 1) барабанный, с автоматической регулировкой зазора между колодками и барабанами. Устройство автоматической регулировки зазора расположено в рабочем цилиндре.
Его основным элементом является разрезное упорное кольцо 9 (рис. 2), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм. Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 2 и 8 (см. рис. 1) тормозных колодок.
Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 1) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца.
Таким образом, автоматически поддерживается оптимальный зазор между колодками и барабаном.
Снятие и установка тормозного барабана
Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов и для замены тормозных колодок и рабочих цилиндров.
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг привода стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
Вам потребуются: ключи «на 12», отвертка, две монтажные лопатки.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.
4. Для удобства работы снимите декоративный колпак. Однако при замене барабана колпак можно не снимать.
5. Смочите зазор между барабаном и фланцем полуоси какой-либо легкопроникающей жидкостью (керосином, WD-40 и т.
п.).
6. Выверните два болта (на фото виден один) крепления тормозного барабана к полуоси.
7. Строньте барабан с полуоси легкими ударами молотка.
8.Если барабан не снимается усилием рук, сбейте его молотком, используя деревянный брусок, или…
9.Спрессуйте, равномерно заворачивая болты в два резьбовых отверстия барабана.
10. Снимите тормозной барабан.
11. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.
12. Установите барабан в порядке, обратном снятию. Предварительно зачистите от коррозии посадочный поясок полуоси, смажьте его графитовой смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.
Учтите, что при вдавливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
13. Проверьте легкость вращения колеса..jpg)
Допускается легкое задевание барабана о колодки. На стоящем, на земле автомобиле 2–3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.
