Меняем форсунку омывателя заднего стекла Нивы Шевроле
Наличие большого вертикального заднего стекла у Нивы Шевроле является огромным плюсом, так как именно по нему привыкли ориентироваться водители при движении задним ходом. И для того чтобы оно было всегда чистым, предусмотрен задний дворник. Но вертикальное стекло, и отсутствие багажника(как на седанах), способствует очень быстрому и легкому попаданию на стекло грязи и пыли. Происходит это часто, и одним дворником от нее не избавится, для этого на помощь приходит форсунка омывателя заднего стекла, установленная над задним стеклом.
Фото с яндекс.картинок
Форсунка со временем может засориться, или сломаться(как на дорестайлинговых Шнивах), и перестает выполнять свою функцию.
Если форсунка засорилась- можно попробовать прочистить ее иголкой. Если же у нее сломалось крепление, то придется ее заменить на новую.
Для этого есть два пути:
Фото с яндекс.
картинок
- Если шланг с брызгалки не соскочил, нужно его очень аккуратно вынуть из отверстия двери. Это отверстие и фланг почти одного диаметра, поэтому есть очень большой шанс того, что шланг соскочит с омывателя и провалится внутрь двери задка. Если это произошло, то придется разбирать дверь.
- Для того чтобы достать провалившийся шланг из недр задней двери, понадобится просунуть его снизу от бачка, до отверстия в двери, куда вставляется омыватель. Для этого придется сделать некоторые действия:
- снять верхнюю пластиковую накладку двери, которая держится на четырех саморезах;
- снять две боковых накладки;
- после этого надо снять с креплений обивку двери, прежде открутив крышку бачка омывателя, и сняв резинку с его горловины;
Фото с яндекс.картинок
- теперь откручиваем сам бочек и отодвигаем немного;
- далее для протяжки шланга понадобится кусок проволоки, который нужно сложить петлей, и просунуть во внутреннее отверстие двери(оно больше диаметром, и поэтому с ним легче работать), расположенное напротив отверстия в которое вставляется сама форсунка;
- теперь придется хорошо постараться, чтобы просунуть шланг идущий от бачка, через боковую, и половину верхней полости двери, чтобы он попал во вставленную проволочную петлю;
- остается вытянуть петлю с шлангом;
- вытянув шланг с небольшим запасом, нужно изогнуть его, и вставить обратно в это отверстие так, чтобы кончик его вышел снаружи двери, из отверстия омывателя;
- теперь остается только надеть шланг на новую форсунку, и аккуратно вставить на свое место.
Фото с яндекс.картинок

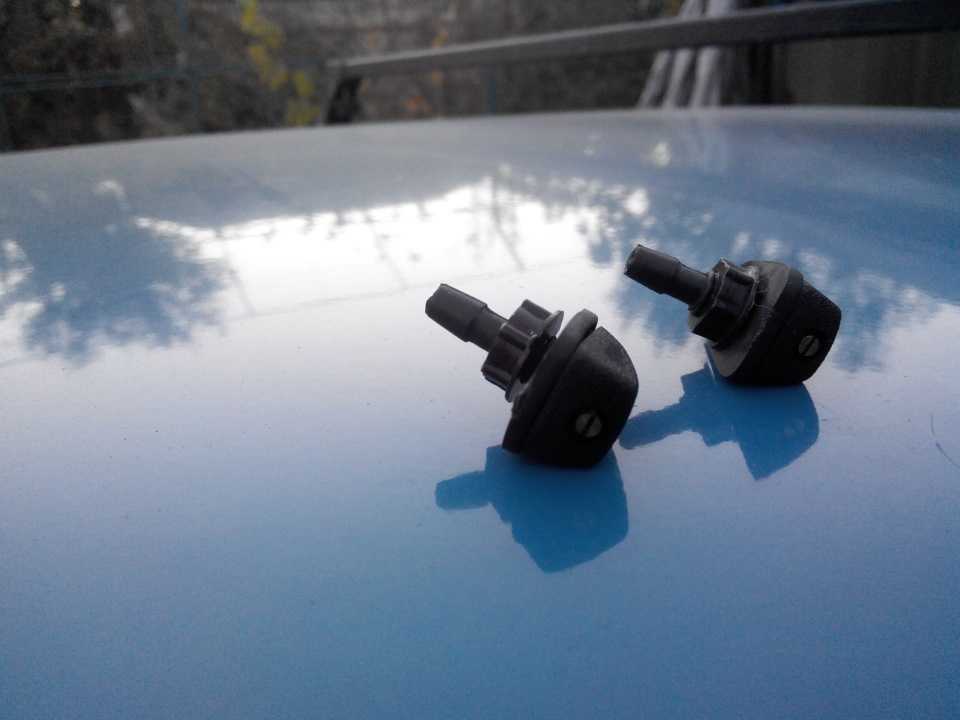

Если у вас сломался задний омыватель старого образца(шнива дорестайлинг), то перед заменой рекомендуем купить уже омыватель от новой Шнивы, как показывает практика- такой вариант более надежен и удобен(он веерный).
После установки остается только все собрать обратно, и пробовать в работе задний дворник с омывателем.
Ставим форсунку омывателя заднего стекла наверх
FAQ VW Audi Skoda Seat
Информация применима для следующих автомобилей Фольксваген:
Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5)
Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 — 2009
Volkswagen Passat Variant B6 / Фольксваген Пассат Вариант Б6 (3C5) 2006 — 2010
Volkswagen Tiguan / Фольксваген Тигуан (5N1, 5N2)
Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5)
Volkswagen Golf Plus / Фольксваген Гольф Плюс (521) 2009 — 2014
Многим известно, что на всех моделях VW форсунка омывателя заднего стекла встроена в ось щетки.
Со временем металлическая трубочка закисает, трескается и переламывается внутри оси.
В результате имеем омывайку внутри редуктора мотора задней щетки и заливаем внутреннюю полость задней крышки вместе с замком.
Наконец то к модели Golf 6 производители догадались перенести форсунку в дополнительный стоп-сигнал в козырьке задней крышки.
Номер этой детали 5K0945087B предназначен для VW Golf 6 ab Bj. 2009 и VW Polo ab Bj. 2010
Форсунка омывателя:
Вид с внутренней стороны:
Вид с тыльной стороны (справа разъем для подключения светодиодов):
Данная деталь полностью совместима с аналогичной на Гольф 5, Плюс, Тигуан и Пассат вариант.
За счет внедрения форсунки светодиодная полоска стала короче на 2 светодиода с каждой стороны.
Необходимо только укоротить шланг подвода омывайки и подвести его внутрь козырька.
Начинаем с разборки внутренней обшивки крышки багажника и демонтирования дополнительного стопа:
Шланг с белой наклейкой болтается отключенный от форсунки в моторе стеклоочистителя.
Распускаем жгут, в котором он идет от переходной гофры в крышку и прокладываем по внутренней стороне к дополнительному стопу:
Подключение к стопу я сделал из резиновой трубки, а место соединения со штатной на внутренней стороне крышки:
Подключаем все разъемы и проверяем работоспособность омывателя, после собираем в первоначальное состояние:
Работа выполнена, осталось только демонтировать форсунку омывателя из мотора, купить колпачек 5K6955435 от Гольфа 6 без отверстия под форсунку.
На деле оказалось, что колпачки несовместимы.
Необходима замена щетки от Гольф 6 в сборе.
Так же нужно заменить гайку крепления шетки к оси на более тонкую приблизительно в 2 раза и укоротить ось.
Несколько фоток по демонтажу форсунки из оси.
Демонтаж производил без снятия мотора.
Конечный результат, вид изнутри двери:
Откручиваем мелкие винты под торкс и 3 гайки крепления мотора к крышке.
Акуратно отделяем пластиковую крышку.
На крышке остается мотор с редуктором:
В руках пластиковая крышка с трубочкой форсунки.
Ничего не изменилось с конструкции Гольф 4, трубочка латунная, со временем закисает и лопается:
Вынимаем трубочку и ставим крышку на место, прикручиваем.
Вид под колпачком щетки, еще не доработанный:
Высоту гайки раза в 2 я уменьшил на станке с наждачной лентой.
Затем закрутил гайку и отрезал ножовкой выступающую ось.
После этого колпачек наделся, но оказалось, что он не держится на щетке.
Можно что то придумать, но проще щетку от Гольф 6 установить.
Внешний вид колпачков для сравнения:
Продолжение и все обсуждения отчета здесь
Спасибо: ten70
Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Форсунка омывателя заднего стекла Volvo XC90 (задняя) — 31416176
Выберите год:
- 2023
- 2022
- 2021
- 2020
- 2019
- 2018
- 2017
- 2016
- 2015
- 2014
- 2013
- 2012
- 2011
- 2010
- 2009 г.
- 2008 г.
- 2007 г.
- 2006 г.
- 2005 г.
- 2004 г.
- 2003 г.
«},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»31416176″,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake» :5772,»ukeyModel»:89423,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»введение «:»Найдено точное совпадение со складским кодом \»31416176\».для вашего Volvo xc90 «,»relatedSearchLink»:»Показать все детали Volvo XC90, такие как \»Форсунка омывателя заднего стекла (задняя)\»»,»ukeyModelRange»:0},»cart»:false,»performance»:true,»accessory»: true, «isRelated»: false, «id»: «RelatedProductsComponent», «title»: «RelatedProductsComponent», «style»: «», «dataAttributes»: null, «ariaAttributes»: null, «shouldRenderVueComponent»: true, » сообщение»: null, «localizedResources»: {}} };
Рекомендуемая производителем розничная цена $ 14,92
Добавить в корзину
Выберите опции продукта
ПРЕДУПРЕЖДЕНИЕ
Химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции, могут присутствовать в автомобильном сервисе, запасных частях и жидкостях.
«},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»31416176″,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake»:5772 ,»ukeyModel»:89423,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»introduction»:»Найдено точное совпадение для кода запаса «31416176». false, «производительность»: false, «аксессуар»: false, «isRelated»: true, «id»: «AlsoBoughtComponent», «title»: «AlsoBoughtComponent», «style»: «», «dataAttributes»: null,» ariaAttributes»:null,»shouldRenderVueComponent»:true,»message»:null,»localizedResources»:{}} };
Политика и информация
Гарантия производителяChevrolet Sonic Руководство по ремонту: Замена форсунки омывателя заднего стекла — Система омывателя — Стеклоочистители, омыватели Замена форсунки стеклоомывателя
Выноска
Название компонента
Предварительная процедура
Снимите внутренний стоп-сигнал с высоким креплением.
См. Стоп-сигнал с высоким креплением
Замена.
1
Форсунка омывателя заднего стекла
Процедура- Доступ к форсунке омывателя заднего стекла через отверстие сзади высоко установленный стоп-сигнал.
- Отсоедините шланг омывателя от носика.
- Сожмите два выступа на форсунке омывателя заднего стекла и нажмите сопло через отверстие задней двери.
- Снимите форсунку омывателя заднего стекла с автомобиля.
Сменный контейнер для растворителя омывателя ветрового стекла
Замена контейнера с растворителем омывателя ветрового стекла Вызывать Название компонента Предварительные процедуры Удалите растворитель омывателя ветрового стекла…
Замена шланга форсунки омывателя ветрового стекла
Замена шланга форсунки омывателя ветрового стекла Вызывать Название компонента Предварительная процедура
Снимите изолятор капота.
