Замена вентилятора печки ВАЗ 2107 своими руками (фото и видео)

Главная » Ремонт


В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

  • Ключ на 7;
  • Ключ на 10;
  • Плоская отвертка;
  • Крестообразная отвертка;
  • Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем  оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

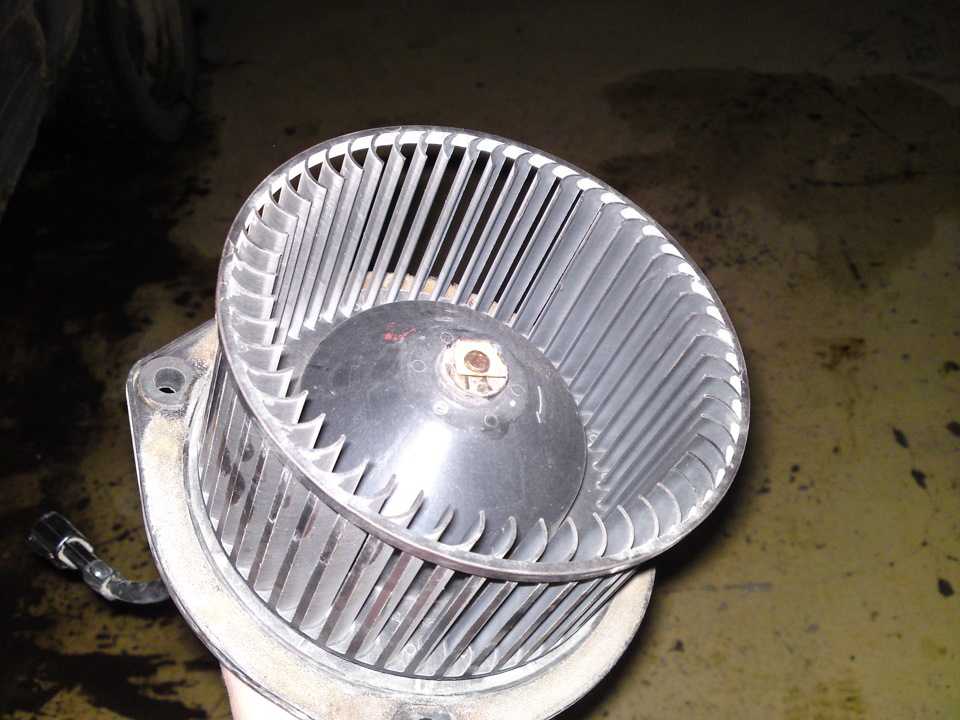

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

54 048 views Печка

Похожие материалы

Как можно снять вентилятор печки ВАЗ-2115 самостоятельно

Многие владельцы автомобиля ВАЗ-2115 сталкивались с тем, что вентилятор системы отопления работал шумно или выходил из строя. Необязательно обращаться в этом случае в автосервис за платным ремонтом. Его демонтаж может выполняться по нескольким причинам:

  • замена пришедшего в негодность вентилятора;
  • смазка частей для устранения посторонних шумов (треск, свит) при работе, особенно явно слышимых на третьей скорости вращения моторчика. Обычно смазки требует его подшипник, порой происходит дисбаланс рабочего колеса. Иногда штатную вентиляторную установку, которым комплектуется ВАЗ-2115, меняют на бесшумный аналог с других моделей;
  • прочистка коробки воздухопритока от грязи и скопившегося мусора. За осенний период шахта воздухопритока обильно забивается листвой и мелкими ветками, иногда там находят мелких грызунов. Все это значительно снижает эффективность работы системы обогрева в салоне автомобиля.

Читайте также: Снятие генератора ВАЗ-2115

Расположение вентилятора

В автомобилях ВАЗ-2114 и 2115 он расположен в левой части подкапотного пространства, под ветровым стеклом. Благодаря тому, что он крепится в легкодоступном месте, для демонтажа вентилятора отопителя не требуется большого количества времени и значительных трудозатрат.

Для этого не требуется разборка других частей отопительной системы. Из инструментов для работы потребуются крестовая отвертка и набор гаечных ключей.

Порядок снятия

Перед тем как снять вентилятор печки ВАЗ-2115, в целях безопасности отсоединяем клеммы с аккумулятора автомобиля (можно для этого снимать только минусовую клемму).

  1. Затем в салоне автомобиля под панелью приборов снимаем защитный боковой кожух со стороны правой ноги водителя. Он крепится снизу и сверху на двух саморезах.
  2. Теперь отсоединяем провода установка. Размыкаем клемму плюсового провода (обычно он имеет синий цвет), находящуюся там в месте расположения отопителя. Для снятия кольцевой клеммы минусового провода (обычно черного цвета), откручиваем гаечным ключом удерживающую ее гайку, снимаем шайбу и саму клемму. Если вы планируете менять деталь полностью, провода можно перерезать, так как они довольно коротки.
  3. В подкапотном пространстве откручиваем два винта, крепящих кожухи, укрывающие деталь, снимаем этот защитный кожух.
  4. Откручиваем два винта крепления детали, удерживающие защитный кожух (иногда его называют чулком) с двух сторон.
  5. Вытягиваем провода из резинового уплотнителя.
  6. Приподнимаем вентилятор и выводим из зацепления с корпусом автомобиля его переднюю опору. Сдвигаем деталь на себя, а затем, поворачивая на 90 градусов в сторону пассажирского сидения до уширения выемки в кузове. Вынимаем деталь наружу.
  7. Если внутри скопился мусор или электрический моторчик требует ремонта или смазки, то производим разборку кожухов вентилятора. Для этого освобождаем их защелки и разъединяем части. Теперь извлекаем сам моторчик с крыльчаткой.
  8. Сборка детали и установка в автомобиль проводится в обратном порядке.

Наглядно процесс снятия можно увидеть в следующем сюжете: «Как снять вентилятор печки ВАЗ 2115: видеоинструкция».

Читайте также: Описание катализатора ВАЗ-2115

Очистка системы отопления автомобиля от скопившегося мусора – один из пунктов подготовки автомобиля к зимнему сезону. Этим вы сможете обезопасить себя от неприятностей, возникающих в самый неподходящий момент, тем самым увеличив срок службы деталей отопительной системы.





Как вам статья?

Рейтинг

( Пока оценок нет )

Как снять моторчик печки ВАЗ 2114

Обогрев салона модели 2114 осуществляется нагнетанием горячего воздуха из радиатора печки с помощью вентилятора. Отказ двигателя означает, что подача горячего воздуха прекращается на малых скоростях автомобиля. Не понимая, как снять двигатель с печки ВАЗ 2114 и зная устройство отопителя, вы не сможете выполнить работу самостоятельно. В статье рассмотрим пошаговую инструкцию по демонтажу этого агрегата.

Необходимые инструменты

За счет нагнетаемого мотором печки воздуха салон «четверки» быстро прогревается. Сломанная часть не позволяет вентилятору проталкивать воздух через радиатор. Если при движении на высоких скоростях эта проблема не критична, то при малых скоростях обдува поступающего воздуха будет недостаточно. При постоянном использовании электродвигателя на высоких оборотах его ресурс стремительно сокращается. Дополнительные факторы в виде попадания грязи, влаги и листьев в крыльчатку двигателя еще быстрее сокращают срок службы. В конечном итоге следует заменить вентилятор печки ВАЗ 2114.

Полезное: 8 причин почему не работает печка на ВАЗ 2114

Для проведения работ по снятию и установке новой детали вам потребуются следующие инструменты:

  • Стандартный набор рожковых и рожковые ключи;
  • Крестовая отвертка.

Из-за неудобного расположения узла можно использовать тряпичный коврик для защиты рук от царапин и грязи при разборке. Снятие диска требует некоторых усилий, поэтому снимайте корпус осторожно.

Для замены мотора печки на ВАЗ 2114 достаточно двух инструментов. Единственная сложность, которая возникает при разборке, это неудобное расположение корпуса крыльчатки вентилятора. Также просчетом инженеров можно считать низкое качество пластикового кожуха, закрывающего вентилятор от грязи и влаги. При попытке его достать, он часто трескается и ломается.

Где мотор печки на ваз 2114?

Как и в большинстве моделей автомобилей, двигатель с вентилятором печки на четвереньках находится в моторном отсеке за моторным щитом, ближе к лобовому стеклу. В случае с Ваз 2114 он находится ровно посередине. На фото ниже показано его точное расположение со снятой защитной крышкой.

Вентилятор печки на ВАЗ 2114 может издавать посторонние звуки из-за сухих листьев, попавших внутрь корпуса агрегата. Очистку духовки от грязи и постороннего мусора следует производить перед каждой осенью. Это значительно увеличит срок службы устройства. Разобравшись, где находится моторчик печки на ВАЗ 2114, можно приступать к его разборке.

Перед разборкой мотора с печки убедитесь, что в него не попал посторонний мусор и листья. Повышенный рабочий шум часто вызывается чем-то настолько маленьким. Шипящие и скрипящие звуки при вращении крыльчатки свидетельствуют о недостатке смазки. При установленном узле смазку можно произвести баллончиком со смазкой или WD-40. При полном отсутствии признаков «жизни» накопителя можно приступать к его извлечению.

Как снять моторчик печки на ВАЗ 2114?

Подготовив ключ и отвертку, отсоедините клемму аккумулятора. Далее следуем инструкции ниже:

  1. Под приборной панелью в салоне находим фишки питания бустера и отключаем. Узнать точное местонахождение чипа можно, определив место крепления кожуха вентилятора к корпусу.

  2. Разбираем защитный пластиковый кожух на моторном щите. Эта крышка крепится двумя винтами.
  3. Отвинтить клемму питания вентилятора отопителя.

  4. Далее откручиваем шайбы, которыми корпус мотора крепится к кузову.

  5. Затем попробуйте вытащить двигатель вместе с корпусом сиденья.

  6. Разбираем защитный кожух и снимаем электродвигатель.

Вместо полной замены нагревательной части на новую допускается замена своими руками только моторчика. Пластиковый корпус легко снимается. В процессе снятия чипов не повредите провода вентилятора, так как они достаточно хрупкие из-за постоянного перепада температур.

Перед разборкой конструкции рекомендуем проверить сопротивление. Работа печки только в максимальном положении – явный признак неисправного сопротивления. Изменение в минутах.

Ремонтировать неисправный блок нет смысла, ведь он прослужит меньше, чем новый. Рассмотрим несколько вариантов от разных производителей:

  • Нагревательный элемент Luzar — оптимальный вариант для большинства водителей. Высокая прочность корпуса и невысокая цена в 1000 рублей – основные преимущества вентилятора Luzar.

  • Недорогой аналог запчасти — деталь от компании Fenox. Продукция этой компании известна своим хорошим качеством и доступной ценой. Стоимость 1000 руб.

  • Еще один зарубежный аналог оригинальной детали — это запчасть от Мастер-Спорт под артикулом 2108-8101078-ШТ-МС. Цена около 1500 руб. Рабочая сила высока.
