Предохранители и реле автомобиля Нива 21214 инжектор
На автомобиле Нива 21214 с инжекторным двигателем 21214 1,7 литра предохранители и реле установлены в нескольких блоках по салону автомобиля.
Определим где и какие расположены и за что отвечают (какие цепи защищают).
Предохранители и реле автомобиля Нива 21214 инжектор
Предохранители основного и дополнительного монтажного блока. Они объединены в один модуль и установлены под панелью приборов слева от рулевой колонки.
F1 (16А)
Электродвигатель вентилятора отопителя (переключатель скоростей)
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного
Электродвигатель очистителя стекла задней двери
Реле (обмотка) включения обогрева заднего стекла
Электродвигатель омывателя ветрового стекла
F2 (8А)
Реле и электродвигатель очистителя ветрового стекла
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ в щитке приборов
Контрольная лампа блокировки дифференциала
Реле-прерыватель и контрольная лампа стояночной тормозной системы
Контрольная лампа недостаточного уровня тормозной жидкости
Контрольная лампа давления моторного масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Тахометр
F3 (8А)
Левая фара (дальний свет)
Контрольная лампа дальнего света фар
F4 (8А)
Правая фара (дальний свет)
F5 (8А)
Левая фара (ближний свет)
F6 (8А)
Правая фара (ближний свет)
F7 (8А)
Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа габаритного света
F8 (8А)
Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампы освещения комбинации приборов
Табло подсветки рычагов управления отопителем
Лампы освещения прикуривателя
Лампы подсветки выключателей
F9 (16А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
F10 (16А)
Звуковой сигнал
Штепсельная розетка для переносной лампы
Плафоны освещения салона
Лампы стоп-сигнала в задних фонарях
F11 (8А), №12 (8А), F15 (16А), F16 (8А)
Резервные предохранители
F13 (8А)
Контакты реле противотуманного света в задних фонарях
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателей фар
F14 (16А)
Прикуриватель
Предохранители системы управления инжекторным двигателем 21214 (ЭСУД) Нива 21214
Отдельный монтажный блок на левой боковине кузова под панелью приборов (слева от водителя).
F1 (30А)
Контакты реле включения правого электровентилятора радиатора системы охлаждения двигателя
F2 (30А)
Контакты реле включения левого электровентилятора радиатора
F3 (15А)
Обмотки реле включения правого и левого электровентиляторов радиатора
Контроллер (ЭБУ ЭСУД)
Форсунки
Катушка зажигания
F4 (15А)
Элементы обогрева управляющего и диагностического датчиков кислорода (ДК)
Датчик фаз (ДФ)
Датчик массового расхода воздуха (ДМРВ)
Клапан продувки адсорбера
Реле Нива 21214 инжектор
Четыре реле на Нива 21214 установлены под панелью приборов, справа от рулевой колонки (над педалью газа).
Реле заднего противотуманного света в задних фонарях
Реле включения обогрева стекла задней двери (двери багажника)
Реле ближнего света фар
Реле дальнего света фар
Над ними установлено реле-прерыватель указателей поворота и аварийной сигнализации.
Под блоком предохранителей могут так же находиться реле включения очистителей и омывателей фар (если таковые имеются).
Слева от водителя под обивкой боковины кузова установлено реле очистителя ветрового стекла.
Под капотом автомобиля радом с бачком с тормозной жидкостью установлено реле блокировки стартера.
Реле ЭСУД Нива 21214
Под основным блоком предохранителей установлены реле системы управления инжектроным двигателем (ЭСУД).
Реле зажигания
Главное реле
Реле правого электровентилятора радиатора системы охлаждения
Реле левого электровентилятора системы охлаждения
Реле топливного насоса
Рядом с реле топливного насоса установлен предохранитель топливного насоса F5 (15А).
Примечания и дополнения
— На часть автомобилей Нива 21214 могут быть установлены монтажные блоки под предохранители ножевого типа, т. н. «евроблок».
— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм²).
— Мощные потребители: стартер, фары, электродвигатели вентиляторов на радиаторе системы охлаждения, электробензонасос подключены через реле.
— На автомобиль Нива 21213 с карбюраторным двигателем устанавливается аналогичные блоки предохранителей. Назначение и маркировка предохранителей практически одинаковые. Подробнее: «Реле и предохранители Нива 21213».
Еще статьи по электрооборудованию автомобиля Нива 21214 с инжекторным двигателем 21214
— Схема подключения генератора 9412.3701 автомобиля Нива 21214 (инжектор)
— Свечи зажигания NGK на инжекторный двигателя автомобиля Нива 21214
— Вентиляторы радиатора Нива 21214, схема подключения
— Схема подключения стартера автомобиля Нива 21214 инжектор
Подписывайтесь на нас!
Предохранители на Нива 21214: где находятся, замена
Сегодня практически у каждого человека есть личный автомобиль, и, конечно же, на данный момент сложно себе представить нашу жизнь без автомобиля.
Благодаря ему мы можем передвигаться по городу или трассе без каких-либо ограничений.
Однако очень часто происходят ситуации, когда в автомобиле что-то выходит из строя. Как бы печально это не звучало, но в машинах от компании ВАЗ различные детали ломаются очень часто, и порой приходится чинить их самостоятельно, потому что цены в автосалонах довольно-таки высокие. В данной статье будут рассмотрены предохранители на автомобилях Нива 21214 с двигателем инжектор, как их починить или заменить.
Предохранители – это одна из самых важных частей в любом автомобиле, так как именно благодаря ей транспортное средство не подвергается каким-либо значительным поломкам. Кроме этого, предохранители — это именно те элементы Нивы, которые в случае какого-либо перепада напряжения в электрической цепи берут весь удар на себя, предотвращая появление серьезных неисправностей. Очень важная, однако, очень хрупкая деталь, которая очень часто выходит из строя, отчего ее приходится менять. Процесс замены или ремонта предохранителя предельно прост и не требует особых профессиональных навыков или инструментов.
Местоположение предохранителей в Ниве 21214
Содержание
- Местоположение предохранителей в Ниве 21214
- Принцип работы
- Виды предохранителей
- Устройство предохранителей в автомобиле Нива 21214
- Замена
Как правило, место расположения предохранителей, или же монтажного блока предохранителей, в каждой машине находится в разных местах, поэтому следует сначала узнать, где находится предохранитель. В большинстве случаев предохранительный блок находится под приборной панелью, где щиток.
В машине Нива-21214 он находится справа от рулевого колеса, под панелью. Во время работы с монтажным блоком предохранителей следует соблюдать осторожность, так как любое неаккуратное действие может повредить блок предохранителей, отчего последующий ремонт обойдется гораздо дороже.
Принцип работы
Принцип работы предохранителей заключается в принятии удара во время поломки на себя, отчего узлы автомобиля практически не получают никакого вреда. Естественно, что все предохранители защищают машину не от механических поломок, а от электрических. Однако этот принцип работы стоит данному компоненту очень дорого. При любой неисправности предохранители перегорают, после чего появляется необходимость в их замене на новые.
Виды предохранителей
За всё время своего существования данный сегмент элементов автомобиля сменил не один вид. Наиболее распространенными из них являются:
- стеклянные;
- керамические;
- плоские
Относительно новым типом считаются плоские предохранители. Они и используется практически во всех новых автомобилях. Свое распространение они получили благодаря повышенному уровню надежности и относительно низкой стоимости.
Следующим пунктом будут керамические предохранители, которые раньше были весьма популярны, однако потеряли свою позицию из-за низкой эффективности.
Самыми старыми из всех видов предохранителей являются стеклянные. Они представляют собой – небольшие колбочки, выполненные из стекла. Данный вид предохранителей сегодня практически не используется в связи с низким уровнем надежности.
Это наиболее распространенные виды предохранителей, однако, есть и другие, но менее популярные.
Устройство предохранителей в автомобиле Нива 21214
В Ниве 21214 устройство предохранителей имеет довольно-таки нестандартный вид. Под основным блоком предохранителей имеется запасной, который в случае поломки основного берет на себя его роль. Также у данного автомобиля немного изменена роль предохранителей в цепочке работы, а именно в их назначении. В таблице приведены несколько подобных примеров предохранителей с описанием.

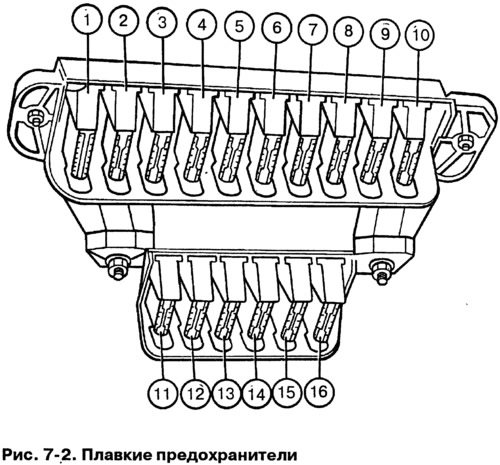

| Наименование предохранителя | Защищаемая цепь | |
|---|---|---|
| F1 | Отвечает за работу габаритов , номерной знак, освещение бардачка и багажного отсека. | |
| F2 | Отвечает за подрулевой переключатель. | |
| F3 | Предохранитель подогрева сидений . | |
| F4 | Отвечает за противотуманные фары с левой стороны. | |
| F5 | Предохранитель на стеклоподъемники . | |
| F6 | Отвечает за переносное освещение. | |
| F7 | Отвечает за вентилятор охлаждения двигателя и работу звукового сигнала . | |
| F8 | Отвечает за прикуриватель . | |
| F9 | Регулирует работу узла рециркуляции, и очищение лобового стекла. | |
| F10 | Резервный предохранитель, может быть использован на зарядку аккумулятора. | |
| F19 | Работа центрального замка , обмотки генератора , фонарей заднего хода и стоп сигнала . |

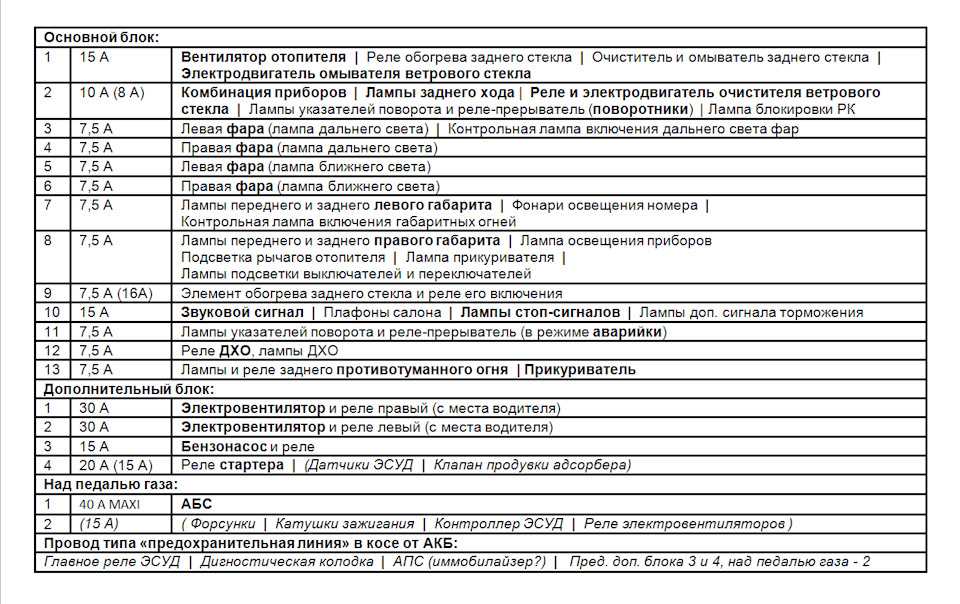

Для более подробного изучения следует ознакомиться с более структурированной схемой.
Также в данном автомобиле имеется второй блок, который расположен над педалью газа и включает в себя 4 реле, отвечающие за: свет в салоне, исправную работу задних фонарей, переключателя обогрева заднего стекла, дворников, дальнего и ближнего света.
Кроме этого, в автомобиле имеется блок реле, отвечающих за управлением двигателем. Элементами данной колодки являются: реле на стартер, бензонасоса (топливного насоса), вентилятора охлаждения (справа и слева) и основное ведущее реле.
Замена
В случае поломки предохранители необходимо вовремя заменить, чтобы в дальнейшем не возникло серьезных проблем с важными узлами автомобиля. Процесс замены происходит достаточно просто. Для этого необходимо просто вынуть перегоревший предохранитель и заменить его на новый.
Таким образом, будет налажена дальнейшая исправная работа цепи, за которую он отвечает. Очень важным нюансом является полное соответствие предохранителей (перегоревшего и нового) касательно их маркировки и выходному напряжению. В противном случае, если не учитывать данный аспект, перегореть может любой из элементов, входящий в цепь, которую защищает этот предохранитель.
В результате необходимо сказать, что предохранитель – это одна из важнейших частей в любом автомобиле и Нива-21214 не является исключением.
В связи с этим, рекомендуется постоянно следить за состоянием монтажного блока и предохранителями. Ведь если их работа будет проходить без каких-либо сбоев, то риск возникновения какой-либо серьезной неисправности в электрическом плане сводится практически к минимуму. Таким образом, залог успешного автомобилиста заключается в тщательном уходе за своим автомобилем, и, конечно же, своевременном ремонте всех его компонентов, в том числе и предохранителей.
