Распиновка щитка приборов ваз 2115
Содержание:
- Панель приборов ВАЗ 2115
- Не работает
- Замена лампочек
- Подсветка панели приборов
- Схема проводки ВАЗ 2114 инжектор — монтажный блок
- Распиновка панели приборов ВАЗ 2114
- Схема проводки ваз 2114
- Схема электрооборудования ВАЗ 2113, 2114
- Тюнинг приборной панели Lada 2114
- Тюнинг подсветки
- Европанель
- Схема проводки ВАЗ 2114 инжектор — жгут боковых дверей
- Схема приборной панели (Рис. 1.1) включает в себя органы управления:
- Схема подключения датчика скорости
- Принцип работы спидометра
- Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

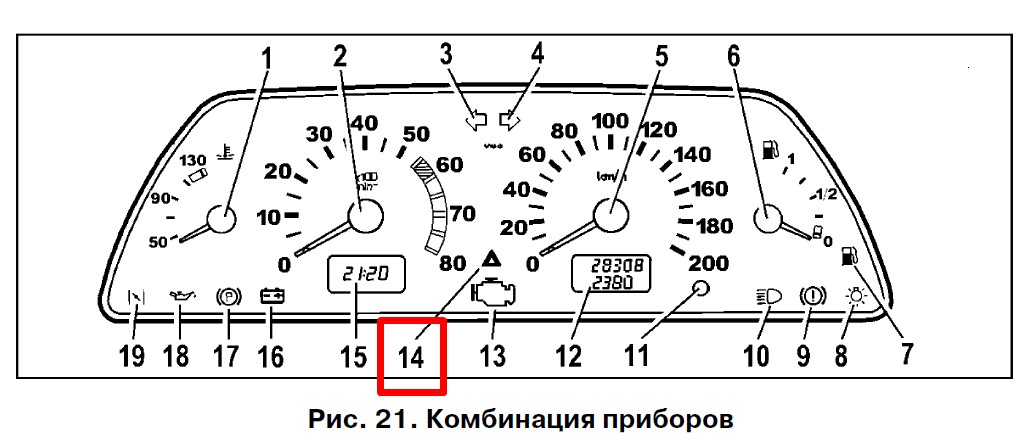

Панель приборов ВАЗ 2115
Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.
Не работает
Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.
Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.
При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.
Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.
На вопрос, почему не работает подсветка приборов, можно дать множество ответов. Наиболее распространенные:
— перегорание ламп накаливания или выход из строя светодиодной группы;
— окисление разъемов;
— неисправность электропроводки;
— выход из строя блока предохранителей;
— повреждение общей контактной платы;
— отсутствие массы на кузов (минуса) или поврежденности системы габаритов.
Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.
Замена лампочек
Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:
отвертка под крест новые лампочки.
Приступаем к работе
Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.
Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края
Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:
— Отключаем провод, направленный к прикуривателю.
— Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.
— Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).
— Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.
— Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.
— Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.
Подсветка панели приборов
Распиновка разъёмов usb 2.0
Роль подсветки на панели выполняют лампы накаливания, находящиеся наверху панели.
Еще выше, расположен зеленый светофильтр.
Стандартный цвет подсветки можно изменить на красивый, светодиодный цвет.Для этого понадобится три светодиода, наличие к ним патронов, фольга и скотч.
Зеленый светофильтр можно убрать вообще, или сменить на другой цвет.
А если сверху фильтра наложить светодиод белого цвета, свечение станет ярче и красивее.
Срок службы АКБ станет заметно больше, если заменить лампы накаливания, на диоды.
Установить светодиоды несложно.
Осторожно следует обращаться со стрелками они очень хрупкие. Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы
Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы.
Всего берется 28 лампочек, 5 красных, остальные – по желанию.
Верх ламп нужно сточить напильником для правильного направления света.
Припаять сопротивление к каждому светодиоду.
К красным диодам – сопротивление в 1,5 Ом, к остальным – в 1,1 Ом.
Берется кусок пластика, по размеру вырезается форма для установки новых ламп, на форме проделываются отверстия для установки новых лампочек.
Дорожки с выходом на блок питания припаиваются с обратной стороны формы.
Поменять подсветку жидкокристаллических экранов можно таким же образом.
В конце работы подвести питание и собрать панель.
Также можно поменять подсветку кнопок на стеклоподъемниках.
Подсветку при желании можно установить в ручке рычага для переключения передач, в бардачке.
Для замены подсветки ЖК экрана пластмассовый цоколь убирается вместе с лампочкой.
Метод припаивания можно заменить подсветку индикаторов.
Важно знать, бесперебойная работа светодиодов возможна только при соблюдении полярности подключения. Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах
Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах.
В качестве варианта можно наложить под каждую стрелку красный светодиод, сверху щитка надеть термоусадку, чтобы свечение было прямым.
В итоге подсветка станет насыщенно – красного цвета. Подсветка шкал приборов делается таким же образом.
На самом деле подсветка важна при езде ночью, и хорошо видеть панель приборов в темноте очень важно
Схема проводки ВАЗ 2114 инжектор — монтажный блок
Распиновка блока питания компьютера сила тока. разъемы и напряжения компьютерного блока питания
Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием
К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.
F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.
F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.
F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё
F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.
F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.
F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.
F8 (7.5A) — Левая противотуманная фара.
F9 (7.5A) — Правая противотуманная фара.
F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.
F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.
F12 (7.5A) — Правая фара (ближний свет).
F13 (7.5A) — Левая фара (ближний свет).
F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15 (7.5A) — Правая фара (дальний свет).
F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.
Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.
За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.
В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.
Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.
Распиновка панели приборов ВАЗ 2114
Сборка и разборка двигателя иж планета 5

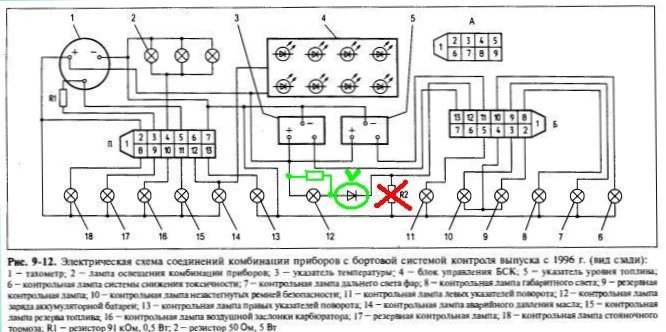

Схема электрических соединений панели приборов ВАЗ 2114 (Для увеличения — кликнуть по картинке)
- — выключатель обогрева заднего стекла;
- — выключатель задних противотуманных фонарей;
- — переключатель света фар и указателей поворота;
- — монтажный блок;
- — переключатель стеклоочестителей;
- — выключатель противотуманных фар;
- — блок индикации бортовой системы контроля;
- — колодка жгута панели приборов к жгуту дополнительному;
- — комбинация приборов;
- — колодка жгута панели приборов к жгуту борткомпьютера;
- — колодка жгута панели приборов к жгуту системы зажигания;
- — колодка жгута панели приборов к жгуту боковых дверей;
- — предохранитель 16 А;
- — предохранитель 16 А;
- — выключатель зажигания;
- — выключатель на освещения;
- — электродвигатель отопителя;
- — добавочное сопротивление электродвигателя отопителя;
- — реле разгрузки замка зажигания;
- — реле задних противотуманных огней;
- — реле стартера;
- — патрон подключения переносной лампы;
- — прикуриватель;
- — колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
- — осветитель;
- — осветитель;
- — осветитель;
- — переключатель отопителя;
- — регулятор освещения приборов с реостатом;
- — выключатель сигнала торможения;
- — выключатель звукового сигнала;
- — выключатель аварийной сигнализации;
- — лампа подсветки пабло управления отопителем;
- — предохранитель 16 А;
- — реле обогрева сидений;
Распиновка панели представляет собой схему, но описанная схема словами для многих кажется легче. Выведенные контакты на панели приборов, а их всего 26 штук отвечают за работу показателей на самой панели.
Если подается плюс, то каждый из контактов показывает сведения, и состояние, в котором находится автомобиль на данный момент. На панели установлены датчики и указатели подачи сигналов, а управление панелью осуществляется при помощи электронного блока.
Внутри панели находятся две колодки – красного и белого цветов. Предохранители, входы и выходы, контролеры соединены с определенным штекером. При выходе из строя датчиков, их нужно заменить.
Проверить исправность проводки можно путем разбора панели приборов. Замене подлежат окисленные, или поврежденные провода. Из строя могут выйти контрольные лампочки. Сгоревшие лампочки нужно заменить на новые.
Также подлежит замене ламповый датчик, вышедший из строя. Контакт платы с лампой должен быть хорошо соединен, в ином случае концы контактов следует зачистить, подогнуть, при необходимости заменить ламповый патрон.
Если перестала работать подсветка, вышла из строя магнитола, замене подлежит предохранитель. Может повреждение находится не в предохранителе, а в проводке, которая также требует замены.
Короткое замыкание в предохранителе также может привести к его порче.
Схема проводки ваз 2114
Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Звуковой сигнал и реле его включения.
Дополнительные возможности новой электросистемы Схема претерпела изменения не только в конструктивном плане, для обеспечения работы новых названных ранее элементов, но и для возможности установки дополнительного оборудования, о которой даже не догадывались владельцы первых Датчик ставится в обратном порядке см. F4 20A — Элемент обогрева заднего стекла.
Ремонт будет нецелесообразен, если износился привод направляющей иглы. Годы производства —г. Реле включения электроподъемников.
Добавился жгут проводов для подключения к электронному коммутатору. Годы производства —г.
Информация предназначена для самостоятельного ремонта авто. Моторедуктор и реле включения очистителя ветрового стекла. Немного сложнее осуществляется ремонт на форсированном, 1,6-литровом моторе: Сначала нужно снять защитный кожух и ослабить хомут, крепящий патрубок воздушного фильтра. Клапан включения омывателей фар.
Схема электрооборудования ВАЗ 2113, 2114
Проводка на ВАЗ нам здесь уже не понадобится, дальше идут механические манипуляции. Он мог показывать температуру воздуха за бортом, если у вас не работало радио с прогнозом погоды, а также давал представление о расходе топлива. Для того, чтобы точно проверить свой датчик кислорода см.
F15 7
Схема подключения инжектора Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже
Можно нагреть датчик и открутить в нагретом виде. Подкапотная лампа.
Цепь включения стартера ВАЗ 2110; 11; 12. Подробно и в деталях.
Тюнинг приборной панели Lada 2114
Чтобы сделать свой автомобиль отличительным, многие автомобилисты прибегают к тюнингу.
Хотя это и хлопотное занятие, но оно того стоит. Все стремятся сделать салон эффектным, уютным. Приборная панель – излюбленное место для тюнинга.
Тюнинг подсветки
Чтобы приборы панели выглядели стильно и современно, их можно модернизировать. Рассмотрим, как делают тюнинг подсветки.
Улучшение внешнего вида транспортного средства можно провести самостоятельно, так как процесс совершенно не сложный.
Все, что нужно для тюнинга:
- разборка панели;
- снятие щитка;
- затюнинговать нужные части;
- поставить на место.
Первым делом необходимо сменить обычные желтые лампочки на яркие светодиоды. Китайские диоды дешевле, но прослужат они совсем не долго. Чтобы свет исходил из диодов прямо, на них надевается термоусадка, а стрелки будут хорошо видны даже в темноте.
Диодные провода соединяются с подсветкой от машинной печки. Для смены цвета стрелок под каждую стрелку подставляется красный диод. Свет у стрелок приобретет насыщенный ярко – красный цвет, что заметно обновит панель.
Популярны синие лампочки подсветки. Тюнингу подлежит и центральная панель, респект обеспечен. Свечение становится мягким, на раздражающим глаза при езде.
Европанель
Для придания современного эстетичного вида можно поставить европанель. Материал у панели мягкий, богатый, меньше шумит. Оригинальные сигнальные лампы и одометр делают панель современной и модной. Она снабжена множеством сигнальных датчиков. Особенностью европанели являются сигналы датчиков и подушки безопасности.
Также красиво выглядят светодиоды бело – голубого цвета. Обычно для тюнинга нужно до 50 светодиодов. Если свечение диодов очень яркое, то можно попробовать его отрегулировать. Некоторые комплектующие ВАЗа имеют такую возможность.
Также на панели приборов можно провести тонировку, что тоже будет смотреться здорово. Усовершенствование панели предполагает широкие возможности для творчества автолюбителей и дизайнеров. В качестве тюнинга можно установить кнопку запуска, что придаст салону характерный стиль и современность.
Кстати, если модернизация будет проводить собственноручно, во избежание проблем с сотрудниками ГАИ, нужно написать заявление о планируемых изменениях в конструкции автомобиля и дождаться разрешения ГАИ. После проведения изменений, нужно пройти техосмотр, где в регистрационные документы будут внесены соответствующие изменения.
Схема проводки ВАЗ 2114 инжектор — жгут боковых дверей
Схема проводки боковых дверей ВАЗ 2114 с подробным описанием электрических соединений, жгутов и электроблокираторов.
- Колодка жгута проводов боковых дверей к жгуту панели приборов;
- Колодка жгута проводов боковых дверей к жгуту обогрева сидений;
- Электроблокиратор правой задней двери;
- Электроблокиратор левой задней двери;
- Колодка жгута к громкоговорителю заднему правому;
- Колодка жгута к громкоговорителю заднему левому;
- Блок управления блокировки дверей;
- Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
- Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
- Выводы жгута проводов боковых дверей к радиоаппарату;
- Колодка жгута проводов боковых дверей к жгуту дополнительному правому;
А1 — точка заземления жгута проводов боковых дверей.
Схема приборной панели (Рис. 1.1) включает в себя органы управления:
1 – рычаг-переключатель режимов света фар или указателей поворота.
2 – сопло для обдува стекол передней двери.
3 – комбинация приборов.
4 – колесо рулевое.
5 – кнопка выключения звуковых сигналов.
6 – кнопка выключения аварийной сигнализации. Нажатие кнопки приводит к включению мигающего света контрольной лампы и указателей поворота.
Фото 1. Кнопка выключения аварийной сигнализации
7 – выключатель зажигания, совмещенный с противоугонным устройством. Никогда не выключайте зажигание и не извлекайте во время движения ключ из замка, в этом случае будет заблокировано рулевое управление и автомобиль потеряет управление. Ключ в зажигании может принимать три положения:
- 0 – «отключено». Потребители отключены, ключ легко вынимается. При извлеченном ключе срабатывает закрывающий механизм противоугонной системы. Для гарантированного блока вала рулевого управления следует повернуть рулевое колесо влево или вправо до щелчка. Чтобы выключить противоугонное устройство нужно вставить ключ в зажигание и, поворачивая рулевое колесо влево-вправо, провернуть ключ в позицию «I»;
- I – «зажигание». Зажигание включено, ключ не извлекается, разблокировано рулевое управление;
- II – «стартер». Ключ не извлекается, разблокировано рулевое управление. Положение достигается поворотом ключа с преодолением упругой силы пружины. В этом положении ключ не зафиксирован — для работы стартера он должен удерживаться рукой. Еще выключатель зажигания оборудован блоком включения стартера во время работы двигателя.
Чтобы повторить включение стартера после неудавшейся попытки старта, нужно ключ зажигания из положения «I» перевести в положение «0», а после снова в положение «II».
8 – рычаг переключения стеклоомывателя и очистителей ветрового стекла.
9 – датчик иммобилизатора, передает специальный код от кодового ключа через иммобилизатор на блок управления двигателем.
10 – комплекс сигнальных лампочек системы бортового контроля. Комплекс содержит (рис. 1.2): 1 – сигнал падения уровня масла; 2 – сигнал низкого уровня жидкости в баке стеклоомывателя; 3 – сигнал низкого уровня охлаждающей жидкости; 4 – сигнал незакрытых дверей; 5 – сигнал неисправности стоп-сигнала и габаритных огней; 6 – сигнал износа накладок на колодках тормозов; 7 – сигнал говорит о том, что ремни безопасности не пристегнуты.
11 – выключатель наружного освещения.
12 – блок клавиш выключения противотуманных фар, противотуманных фонарей, обогрева заднего стекла.
13 – маршрутный компьютер, устанавливается на часть автомобилей выпуска, предназначен для вывода на дисплей одного из параметров: текущий расход топлива (или расход топлива средний суммарный), средняя скорость движения, пройденный путь, текущее время, время в дороге.
15 – лампочка контроля антиблокировочной системы (ABS) тормозов. Устанавливается на место заглушки, при наличии антиблокировочной системой.
16 – лампочка контроля подушки безопасности. При наличии самой подушки устанавливается на место заглушки.
17 – центральные сопла вентиляционной и отопительной систем салона .
18 – крышка вещевого ящика (верхнего). Для использования верхнего вещевого ящика при открытой крышке нижнего вещевого ящика следует нажать рычаг замка верхней крышки. Рычаг замка располагается в нише нижнего вещевого ящика сверху.
19 – боковое сопло вентиляционной и отопительной систем салона.
20 – крышка вещевого ящика (нижнего). Для его открытия нужно прижать к ручке рукоятку замков. В случае если наружное освещение включено, автоматически сработает специальная подсветка внутренней части ящика.
21 – полка журнальная.
22 – панель управления вентиляционной и отопительной системами салона.
23 – гнездо для аудиоаппаратуры. Предполагается установка аудиоаппаратуры, соответствующей по габаритам и принципу крепления международным стандартам.
Видео тестирования приборной панели легкового автомобиля ВАЗ-2115 смотри здесь:
Схема подключения датчика скорости
Схема подключения датчика скорости ВАЗ 2114 выглядит так: В общей схеме электрооборудования устройство запитано с использованием предохранителя 7,5 Ампер. Он находится в салоне на реле вентилятора печки. В передней части приборной панели имеется штекер «9», который обозначается как «ДС» и «контроллер управления двигателем». Вот и всё, что следует знать для замены элемента. Также нужно понимать, как работает спидометр.
Принцип работы спидометра
Датчик скорости (ДС) подключается к спидометру и ЭБУ. Спидометр получает данные от ДС и показывает скорость движения автомобиля. А сам элемент работает на основе эффекта Холла. С него на электронный блок управления двигателем поступают импульсы. Их частота тем больше, чем выше скорость машины. На основе этих сведений блок регулирует обороты на ХХ и создаёт правильный состав топливной смеси. Деталь расположена в подкапотном пространстве на КПП.
Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.
Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.
Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:
1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.
Ниже на видео показано как починить подсветку приборной панели:
2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.
3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.
4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.
5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.
Автолюбителю | Тюнинг салона ваз 2108 своими руками, советы по модернизации и доработке салона, внутренний тюнинг ваз 21099, ваз 2108, ваз 2109. Тюнинг означает доработки автомобиля под индивидуальные потребности. Вы решили модернизировать свой автомобиль ваз своими силами. Вы любите индивидуальный внешний вид и спортивный салон, тогда тюнинг ваз своими руками — это для вас. Автомобили ваз 2109 имеют огромный потенциал для тюнинга. Но так и не определились с чего начать? Наши разделы помогут вам определиться с выбором, вы сможете сделать свой ваз 2108 быстрее, мощнее и красивее. На нашем сайте вы можете найти фотографии внешнего тюнинга ваз с различными обвесами и бамперами. А также советы по тюнингу ваз 21099 и модернизации основных узлов автомобиля. Вы сможете сделать тюнинг двигателя, тюнинг тормозной системы, тюнинг кпп и трансмиссии, тюнинг подвески, тюнинг салона и кузова, а также ознакомится с интересными материалами по доработке ваз 21099, тюнинг автомобилей ваз. Прочитав как-то на одном одном из сайтов статью о замене комбинации приборов (далее КП) ВАЗа 21083 с «высокой» панелью на комбинацию с 2110, надумал сделать то же самое и в варианте с «низкой» панелью. Нашёл также описание самой переделки. На первый взгляд всё показалось проще простого, однако, занявшись этим всерьёз, обнаружилось, что в козырёк штатной приборной длски 2115 ну никак не лезет, хотя при этом совпадает в точности по габаритам с 2110. Минусы: нет подходящего козырька! Нужно либо делать самому, либо купить декоративную пластмассовую накладку для «низкой» панели и уже под неё всё подгонять, как я поступил; Плюсы: Кстати, помимо самой КП 2115 необходимо обзавестись также датчиком скорости. Существуют три разновидности: Следует брать только третий тип, т.к. пластмассовый вал размягчается от тепла КПП ваз 2109 и летит очень быстро, а под GM сложно (а главное дорого) купить ответную часть разъёма. Не забудьте найти надпись «6 имп/оборот», т.к. датчик для маршрутного компьютера выглядит точно так же, но дает 10 импульсов на оборот. Если хотите реализовать функцию измерения температуры забортного воздуха — нужен также датчик температуры. Рекомендую датчик VDO, у него наименьшая погрешность. С ним обязательно должна быть колодка с проводами! Шаг первый: переделка электрики

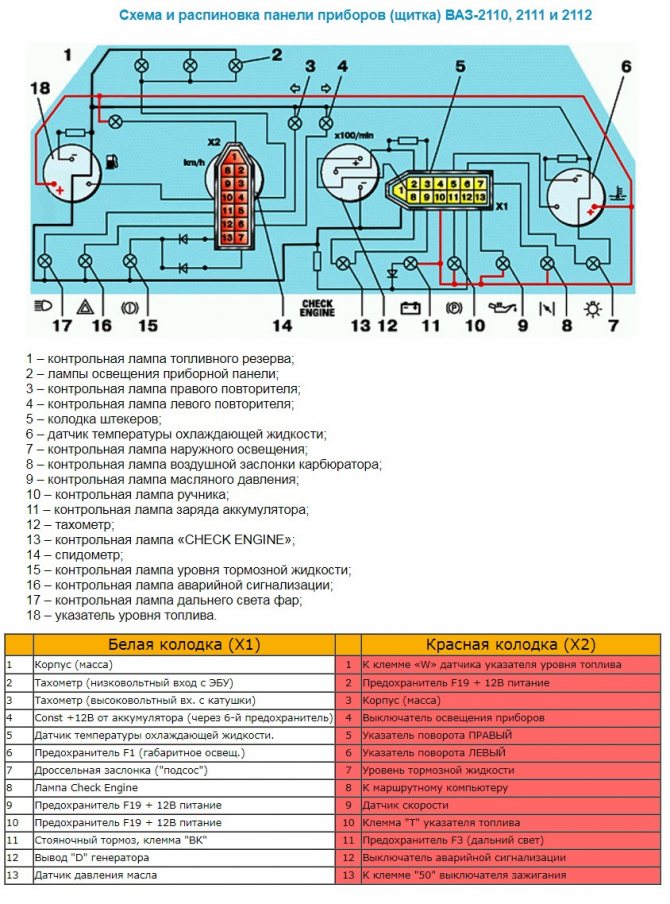

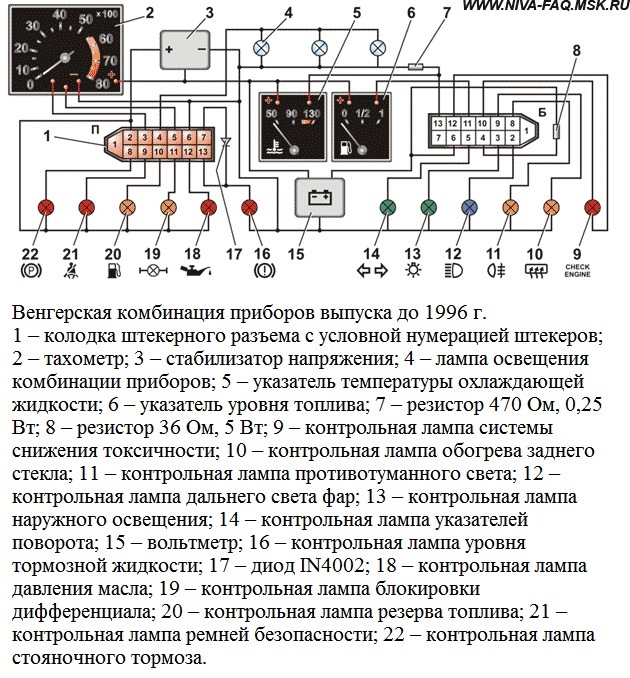

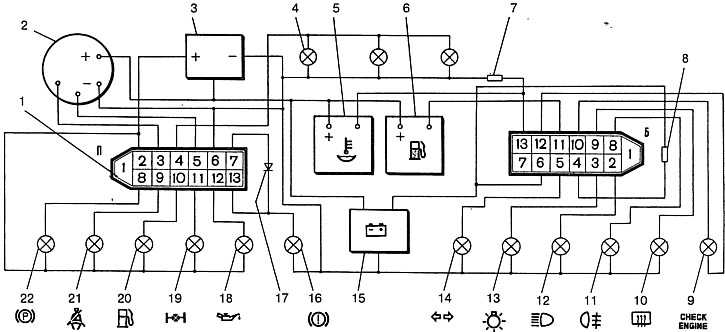

Схема переходника для подключения комбинации VDO2115 вместо 21083 Примечания *- необходимо на датчик уровня тормозной жидкости вместо массы (черный провод) подключить +12В, например, с конт.4 (сине-красный провод) коммутатора или с конт.4 (тоже сине-красный) блока управления ЭПХХ **- Отводится от соответствующей клеммы переключателя аварийной сигнализации в консоли ***- Провод аккуратно высвобождается из жгута и заводится обратно в консоль, где и подключается к соответствующей контрольной лампе в корпусе выключателя. Либо аккуратно заматывается изолентой, а на индикаторную лампу отводится проводок от самого выключателя. Подробнее см. ниже ****- чтобы подсветка приборов включалась вместе с включением зажигания, у меня на «плюсовой» контакт резистора регулировки яркости подсветки приборов ваз 21099 подан «плюс» с клеммы 15/2 замка зажигания, старый контакт заизолирован. Далее вяжется ***** жгут из четырех проводов — серого, голубого с пурпуром, черного и оранжево-зеленого. Черный (масса) идет от клеммы 3 разъема датчика скорости к клемме 3 красной колодки комбинации. Голубой с пурпуром (+12V) — от клеммы 15/2 выключателя зажигания к клемме 1 датчика скорости. Серый (выход датчика скорости) — от клеммы 2 датчика к клемме 9 красной колодки комбинации. И, наконец, оранжево-зеленый идет с зажима «К» катушки зажигания на клемму 3 белой колодки комбинации. Жгут пропускается вместо троса спидометра и герметизируется резиновой проходной пробкой. Трубка эконометра вывинчивается из коллектора вместе со штуцером и отверстие глушится медным болтом. Шаг второй: вживление приборной доски в панель Убедившись, что в окно от старой КП она ну никак не влазит, пришлось взяться за ножовку и потихоньку расширять окно справа и слева. Тут же обнаружилось, что под слоем пенополиуретана, которым покрыта панель, есть еще и лист металла, который вероятно должен придавать панели жёсткость. Аккуратно расширяя окно панели, оставляем небольшие «ушки» из этого металла для того, чтобы потом, выгнув их так, как потребуется, просверлить в них отверстия и закрепить КП саморезами через боковые отверстия. Расширял так: ножовочным полотном сделал небольшие горизонтальные прорезы в углах окна панели и несколько дополнительных прорезов, не забывая про ушки для будущего крепления. Затем усилием рук старался выгнуть образовавшиеся фрагменты вниз. Излишки выламывал. Расширять окно пришлось и сверху, чтобы обеспечить приемлемый наклон КП. В нижней части ничего не трогаем. Пришлось также отрезать верхние ушки КП, мешающие нормальной установке накладки. Шаг третий: установка декоративной накладки Нужно утопить КП в панель ваз 2108 так чтобы на неё сверху нормально могла сесть накладка. Категорически не рекомендую брать накладки, сделанные из стеклоткани. Их нельзя изгибать при помощи нагрева. Стеклоткань даже в костре не плавится, и режется она с трудом. Индикация работы противотуманных фар, фонарей и обогрева заднего стекла у меня выполняем следующим образом: все эти кнопки заменяем аналогичными, но с внутренней подсветкой, причём не на лампочках, на светодиодах нужного размера и цвета с резистором 2 кОм, а зелёный светофильтр удаляем. Также поступаем и с выключателем наружного освещения, заменяя лампочку на светодиод. Кнопку «аварийки» менять не будем, а просто разберём и вставим в неё красный светодиод (разумеется, с резистором). Не забываем вывести контакты, на которые будет подаваться питание (см. как это сделано в кнопке с подсветкой). Шаг четвёртый: установка датчика наружной температуры Информация о наружной температуре весьма актуальна, особенно в межсезонье при первых заморозках. Большей частью именно ради этой опции выбор пал на КП 2115, а не от 2110. Установливаем датчик так, чтобы изолировать его от прямых солнечных лучей, тепла с моторного отсека, от нагретого асфальта и обеспечить его обдув встречным воздухом. В «восьмом» бампере это место в нижней части с правой стороны от вырезов для обдува радиатора. Для крепления датчика нужен кронштейн, изготовленный из листового металла толщиной 0,8…1 мм, эскиз ниже. Провода от датчика заводим в моторный отсек и прокладываем вдоль жгута фары, далее ведём в салон к комбинации приборов, где и подсоединяются к контактам 3 и 1 красной колодки. Ещё один вариант: так как один провод «масса», то можно и не тянуть его через полмашины, а прикрутить в любом удобном месте в моторном отсеке. |
