Ремонт стартера ВАЗ 2115 — Ремонт ваз своими руками
Сегодня я Вам постараюсь подробно рассказать о ремонте стартера ВАЗ 2115 своими руками. Статья будет сопровождаться подробным описанием и фотографиями.
Признаки неисправности стартера:
— Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
— Перебои напряжения.
— Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
— Задержки в отключении стартера.
— Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
— Стартер крутит, но не запускает двигатель.
Инструменты:
— Торцовые ключи на «10″ и «13″.
— Крестовая и плоская отвертки.
— Прямые руки (желательно) и свободное время.
Ремонт стартера ВАЗ 2115 своими руками
Напомним, что на нашем сайте мы уже публиковали статью о том, как снять стартер ВАЗ 2115 своими руками.
1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).
2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.
3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.
5. Оцените визуально состояние зубьев маховика.
6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

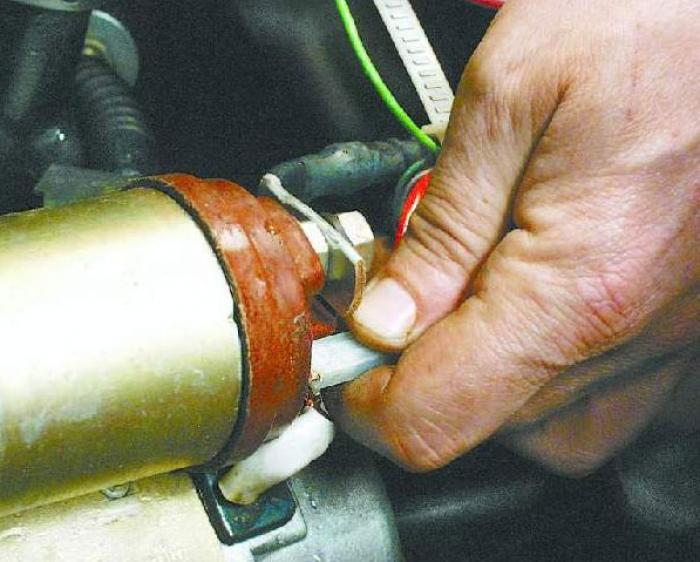

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13″.
8. Чтобы защитить своего ребенка, проверить любимого человека или убедиться в честности коллеги, бывает полезно проверить их социальные сети. Однако, делать это открыто – нереально. Если требуется смотреть аккаунт инстаграм без регистрации , поможет бесплатный сервис Ru-Insta. Благодаря ему вас не увидят в списке зрителей сторис или роликов, а вы получите всю необходимую информацию.
Извлеките шайбу-скобку.
9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.
10. Проверьте состояние втулок.
11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.
12. При помощи отвертки достаньте уши бендикса из вилки.
13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.
14. Второе стопорное подковырните отверткой.
15. Снимите бендикс.
Теперь собственно сама замена бендикса: возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). Ремонт стартера ВАЗ 2115 своими руками можно считать завершенным, установите стартер на место, подключите аккумулятор и сделайте запуск двигателя.
Напомню, что предыдущая статья была про шумоизоляцию ВАЗ 2115 своими руками.
Автолюбителю | Проверка стартера, проверка и устранение неисправностей в стартере лада 2114, порядок ремонта стартера лада 2113, этапы разборки и сборки стартера автомобиля ваз 2113, ваз 2115, ваз 2114. Разборка стартера выполняется в следующем порядке. Детали стартера ваз 2113: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – «отрицательная» щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – «положительные» щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо Отверните гайку на нижнем контактном болту тягового реле 5 и отсоедините от него вывод «положительных» щеток. Снимите с водила планетарные шестерни 17. Извлеките из крышки 1 вал 18 в сборе с приводом 23, с опорой 21 и шестерней 19. Снимите с рычага уплотнительную прокладку 2 и кронштейн 3 рычага. Для снятия привода с вала снимите стопорное кольцо 25, расположенное под ограничительным кольцом 24. Затем, сняв стопорное кольцо 22, можно снять опору 21 вала привода, уплотнительное кольцо 20 и шестерню 19.  Для разборки тягового реле отверните винты крепления его крышки и отпаяйте выводы обмоток от штекера «50» и от шины, закрепленной на нижнем контактном болту тягового реле. После разборки продуйте детали стартера лада самара 2 (кроме деталей редуктора) сжатым воздухом и протрите. Сборка стартера выполняется в порядке обратном разборке стартера ваз 2114. Характеристика стартера Устройство стартера Неисправности стартера Проверка стартера Разборка и сборка стартера Проверка стартера
ВАЗ / 2113, 2114, 2115 / ремонт / электрооборудование / стартер / Разборка и сборка стартера |
Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115
Отверните винты крепления тягового реле ваз 2115 и снимите его. Отсоедините якорь 4 реле от рычага привода. Стартер ВАЗ-2115: возможные неисправности
ВАЗ-2115 поистине народный автомобиль.
Выпускался серийно более десяти лет. Популярность приобрела благодаря простому устройству и дешевизне обслуживания. Однако ничто не длится вечно. А иногда такая надежная деталь, как стартер, дает сбои. Машина не может быть запущена. Что делать в этом случае? Как устроен стартер ВАЗ-2115, поиск неисправностей и методы их устранения рассмотрены далее в этой статье.
Характеристика
В любом автомобиле предусмотрена система зажигания. Однако дело не только в свечах, катушках и бронепроводах. Эта система включает в себя стартер. Им комплектуется и ВАЗ-2115. На автомобилях «Самара-2» он шестеренчатый. Элемент собран с тяговым реле и приводным механизмом. Стартер взаимодействует с замком зажигания и двигателем, являясь промежуточным звеном. Основное назначение элемента – создание необходимого для двигателя крутящего момента, что даст возможность двигателю работать самостоятельно.
Устройство
Стартер ВАЗ-2115 состоит из следующих элементов:
- Статор.
- Ротор (анкерный).
- Контактная пластина.
- Щетки с держателем.
- Тяговое реле.
- Механизм привода.
Питание обмоток стартера осуществляется через тяговое реле. Так вот, при повороте ключа зажигания от аккумулятора идет пусковой ток (порядка 500 ампер) на реле. Затем этот механизм перемещает приводной элемент. Зацепление включает в себя ведущую шестерню стартера и зубчатое колесо маховика. Достаточно нескольких оборотов, чтобы агрегат успешно завелся (конечно, если у вас исправный стартер). ВАЗ-2115 имеет простое устройство этого элемента. Однако не исключайте сбоев в работе с ним. Итак, давайте рассмотрим, почему ВАЗ-2115 не заводит стартер и что с этим делать.
Вообще не крутить
Если при включении зажигания не вращается якорь и не срабатывает тяговое реле, проверьте напряжение в аккумуляторной батарее. Для успешного запуска требуется не менее 12 вольт. Стартерный аккумулятор потребляет много энергии. Поэтому так важно содержать его в порядке.
Есть несколько способов проверить напряжение на аккумуляторе. Лучший метод — мультиметр. При замыкании контактов на устройстве отображается результат. Но если такого прибора нет, и индикатора напряжения на панели нет, можно воспользоваться дедовским методом. Для этого возьмите автомобильную лампочку на 12 вольт и пару проводов. С оголенными контактами он замкнут на клеммах. Если напряжение 12 вольт, то загорится нормально. Если меньше, то будет очень тускло.
Следующая причина, по которой не включается тяговое реле, это слегка подтянутые наконечники проводов (как со стороны аккумулятора, так и со стороны стартера). Возможно есть окисленные контакты. Воспользуйтесь специальным чистящим средством или наждачной бумагой. Специалисты не исключают обрыв втягивающей обмотки. Если чистка контактов не помогла и стартер не крутит, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.
Якорь медленно вращается, реле не срабатывает
Что делать, если автомобиль ВАЗ-2115 не заводится, стартер крутит и не «схватывает»? В этом случае требуется очистить гайки крепления проволоки.
Если это не помогло, можно говорить о возгорании коллектора или износе щеточного узла. В этом случае щетки подлежат замене. Не исключена поломка якоря. Меняется полностью на новый.
Реле срабатывает, но выключается
В данном случае сильное падение напряжения в цепи питания тягового реле. Проверить состояние цепи от аккумулятора до штекера «50» на ВАЗ-2115. Само реле правильное — важно найти, где периодически пропадает контакт. Снова проверьте уровень зажима клемм на пускателе. В большинстве случаев причиной неисправности является плохой контакт.
Якорь вращается, маховик — нет
В данном случае причина в пробуксовке муфты свободного хода. Требуется разобрать стартер и визуально осмотреть его состояние. При необходимости замените шестерни редуктора.
Шум при вращении якоря
В этом случае проверьте состояние вкладышей подшипников приводного вала и якоря. Замените изношенные элементы. Вероятно, крепление стартера ослаблено или его крышка сломана с одного конца.
Из-за этого механизм работает против часовой стрелки. Осмотрите маховик. На его зубах не должно быть никаких выработок. Если он имеется, маховик подлежит замене. Бывает, что шестерня с ним не выходит из зацепления. В этом случае причина неисправности заключается в неисправности. Он заедает на шлицах вала. Реле стартера ВАЗ-2115 может работать нормально. Очистите шлицы и обработайте их маслом. Это способствует устранению заедания.
Как самому поменять реле?
Для этого нам необходимо обесточить бортовую сеть — снять клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Отверните гайку с реле и снимите его контакт. Отвинтите болты крепления реле к корпусу стартера. После этого снимите гайку с конца.
Далее требуется демонтировать старый сердечник и поставить на его место новый. Все элементы собираются в обратном порядке. Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, прокачиваем клеммы и запускаем двигатель.
Мотор должен заводиться с пол-оборота (при условии нормально заряженного аккумулятора).
Что еще нужно знать о реле?
Поскольку стартер потребляет достаточно мощный ток, целостность его элементов необходимо проверять каждые 100 тыс. км пробега или каждые 3 года. За это время в механизме могут быть небольшие колебания напряжения, из-за чего реле может выйти из строя.
Вы можете проверить его работоспособность обычным щелчком мыши. Бывает, что при запуске стартер продолжает работать. В этом случае вы услышите резкий визг. Это свидетельствует о том, что ретрактор вышел из строя. Механизм не может вернуться в обратное положение.
Заключение
Итак, мы выяснили, как работает стартер на ВАЗ-2115, в чем его неисправности и как их устранить. Этот элемент всегда должен быть в рабочем состоянии. При обнаружении каких-либо неисправностей необходимо провести полную диагностику. В противном случае запустить двигатель можно будет только «с толкача», что не всегда возможно.
