Почему на ВАЗ-2114 не горят противотуманки: причины, фото и видео

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Содержание

  • 1 Устройство электрооборудования и противотуманных фар на ВАЗ-2114
    • 1.1 Причины выхода из строя
    • 1.2 Не горят лампы ПТФ (методы устранения неисправностей)
      • 1.2.1 Перегорание предохранителя
      • 1.2.2 Сгорели лампочки
      • 1.2.3 Окисление контактных соединений
      • 1. 2.4 Нет контакта на массу
      • 1.2.5 Не работает кнопка
      • 1.2.6 Отсутствует питание на фишке ПТФ
      • 1.2.7 Неверное подключение
      • 1.2.8 Сломано реле
    • 1.3 Выход из строя самих противотуманных фар
  • 2 Выводы

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

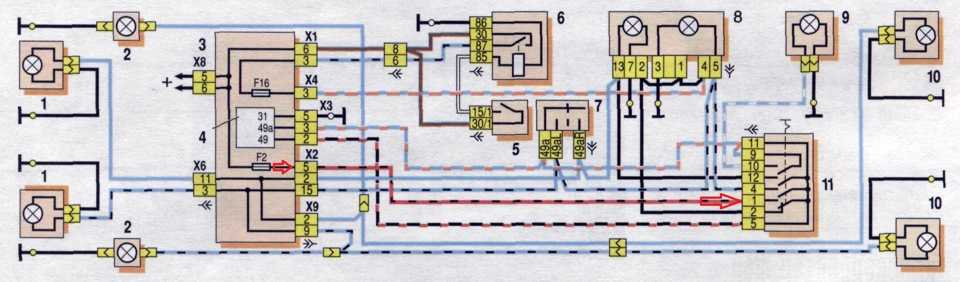

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

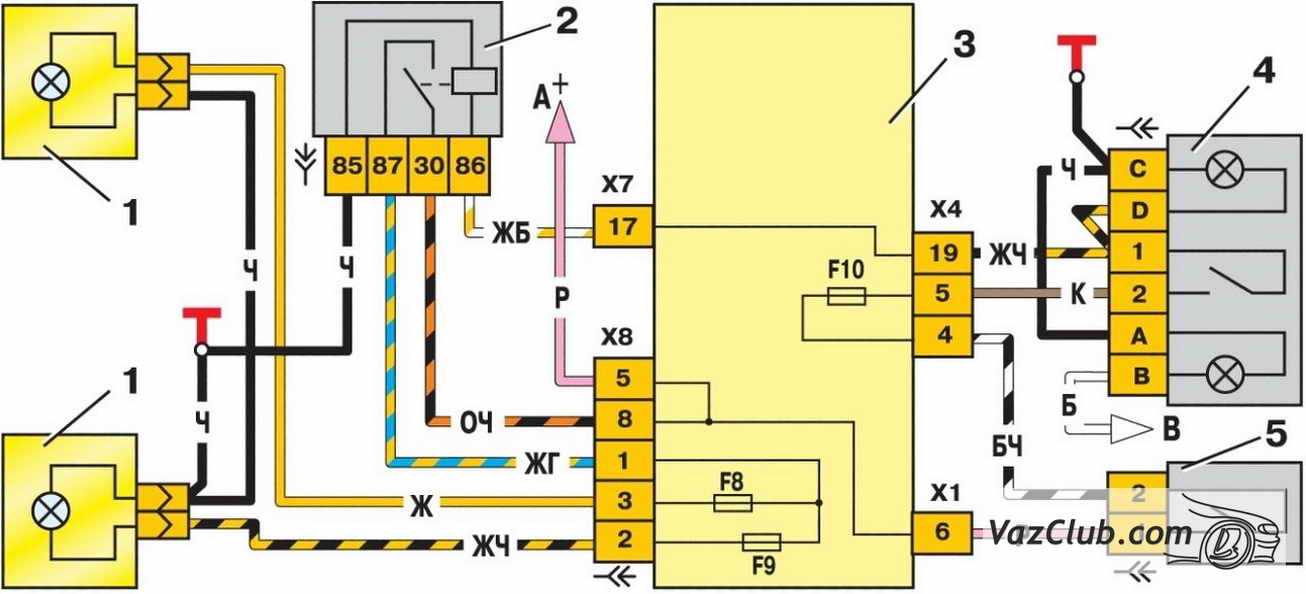

Схема подключения к бортовой сети ПТФ

Наглядная схема подключения ПТФ

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

  • Перегорание предохранителя.
  • Сгорели лампочки.
  • Окисление контактных соединений.
  • Нет контакта на массу.
  • Не работает кнопка.
  • Отсутствует питание.
  • Неверное подключение.
  • Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

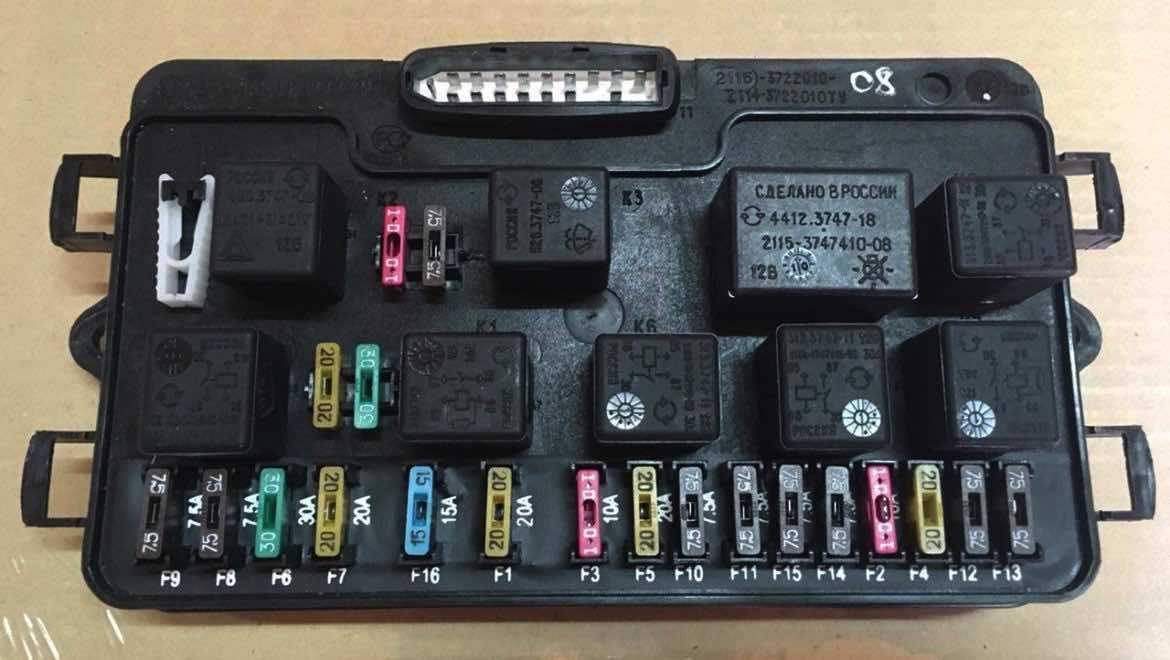

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Провод на массу с аккумулятора

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

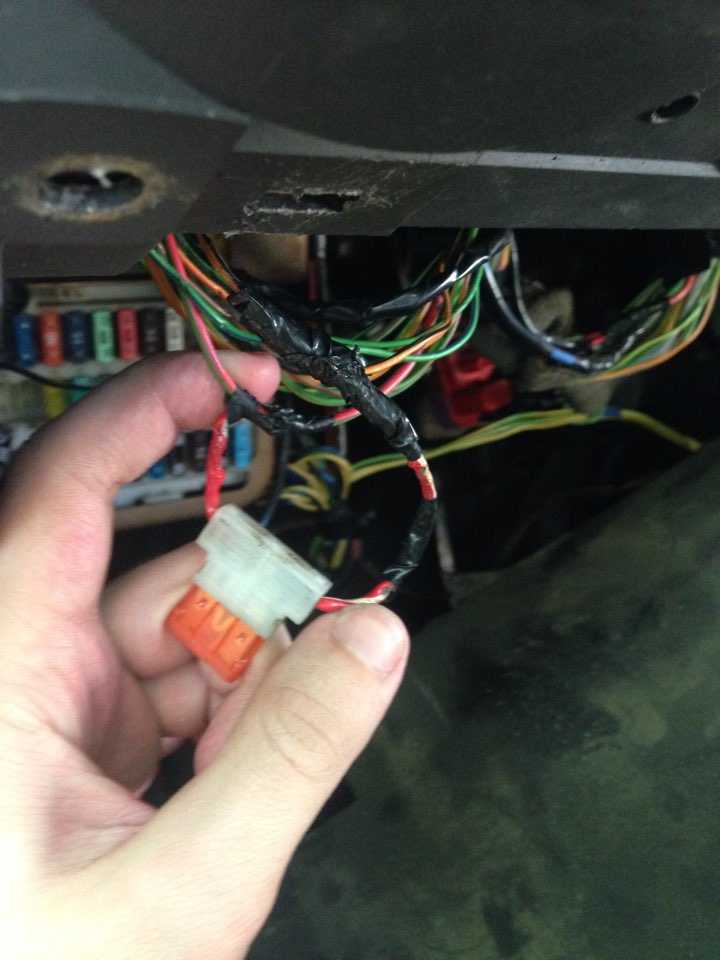

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Схема проверки питания противотуманных фар

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Установочный комплект ПТФ, реле отмечено стрелочкой

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Отражатель в хлам!

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Выводы

Установить причины не работающих противотуманных фар на ВАЗ-2114 достаточно легко и просто, но под силу далеко не каждому автомобилисту. Поэтому, если представление об автоэлектрике далеко и невозможно совершить диагностику и ремонт своими руками, рекомендуется обратиться на автосервис.

Не работают и не горят противотуманки ВАЗ-2112 — автомобильный портал

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Чтобы обеспечить хорошую видимость, при сильном тумане, важно соблюдать следующие правила:

  • Отрегулируйте границу светового луча таким образом, чтобы пучок света оказался над горизонтальной плоскостью.
  • Установите фонарь на минимальном расстоянии от дороги. Это необходимо для того, чтобы упростить настройку границы светового луча.

Если фары хорошо отрегулированы, то они гарантируют отличную видимость на дороге, даже при сложных дорожных условиях. Чтобы исключить ухудшение качества свечения, важно следить за состоянием плафона. При необходимости, полируйте поверхность и убирайте царапины, ведь они ухудшают пропускную способность фонаря.

Содержание

  1. Блок предохранителей и реле
  2. Предохранители
  3. Неожиданные причины нерабочих ПТФ на ВАЗ-2110
  4. Не горит одна противотуманка на ВАЗ-2110
  5. Не горят сразу две противотуманки
  6. Общие рекомендации

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F1014 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему.

Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель. F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1.

Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары.

Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней. F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки». F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Самая банальная причина — это перегоревший предохранитель. Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот. На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Не горит одна противотуманка на ВАЗ-2110

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

  1. Предохранитель. При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.Расположение предохранителя. За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.
  2. Контакты массы. В том случае, когда при монтаже ПТФ каждую из фар подключили к минусу отдельно, потеря контакта массы каждой из фар грозит выходом из строя. Отсутствие контакта с массой диагностируем либо мультиметром, либо визуально осматривая каждый из контактов. Если он окислен, зачищаем его и место его крепления и восстанавливаем контакт.
  3. Контакты питания лампы. В этом случае придётся проверить целостность и состояние контактов на колодке подключения как к самой лампе, так и в разъёме Ш1 на контактах 6 или 1.Находим идущие от фар провода с колодками и проверяет их состояние.

Не горят сразу две противотуманки

Если такое произошло, допустить перегорания сразу двух ламп или двух предохранителей невозможно. Скорее всего, причину стоит искать в другом:

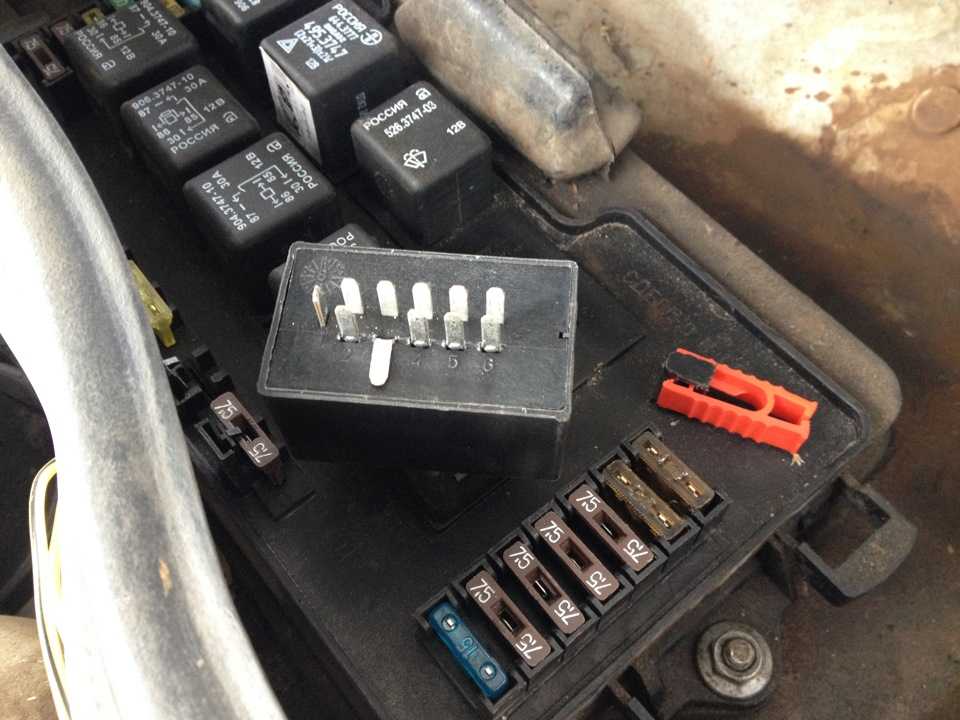

  1. Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.Разъемы расположены с обратной стороны монтажного блока.
  2. Реле включения ПТФ. Реле проверяем, нажав на кнопку включения противотуманок. Если слышим щелчок, реле исправно. Если щелчка реле нет, оно вышло из строя либо окислились контакты 85, 86, 87 или 30. Реле может быть установлено штатно в монтажном блоке, либо в другом месте, по усмотрению владельца или электрика, который проводил установку.Реле ПТФ может просто висеть на проводах.
  3. Кнопка включения ПТФ. Проверить её просто, замкнув контакты 6 и 7. Если реле сработало, загорелась контрольная лампа и противотуманки, меняем кнопку.
  4. Окисление контакта массы реле ПТФ или самих фонарей.

Общие рекомендации

Принципиальная схема монтажного блока. Схема подключения ПТФ через выключатель габаритных огней.

Кроме этого, проверяем наличие напряжения в цепи противотуманок, выяснив, куда подключён плюс.

А питание может отбираться либо с замка зажигания, либо с выключателя габаритных огней, что нежелательно, поскольку можно вместе с включёнными габаритами оставить включёнными ПТФ, а это приведёт к разрядке аккумулятора.

Предохранитель противотуманных фар ваз 2114 – Прокачай АВТО

Содержание

  1. Монтажный блок предохранителей ваз 2114 схема
  2. Предохранитель прикуривателя ваз 2114.
  3. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
  4. Схема соединений монтажного блока ВАЗ 2114
  5. Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов
  6. Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):
  7. Устройство электрооборудования и противотуманных фар на ВАЗ-2114
  8. Причины выхода из строя
  9. Не горят лампы ПТФ (методы устранения неисправностей)
  10. Перегорание предохранителя
  11. Сгорели лампочки
  12. Окисление контактных соединений
  13. Нет контакта на массу
  14. Не работает кнопка
  15. Отсутствует питание на фишке ПТФ
  16. Неверное подключение
  17. Сломано реле
  18. Выход из строя самих противотуманных фар
  19. Выводы
  20. Немного о предохранителях
  21. Блок предохранителей
  22. Назначение ЗУ
  23. Замена ЗУ
  24. Правила безопасности

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

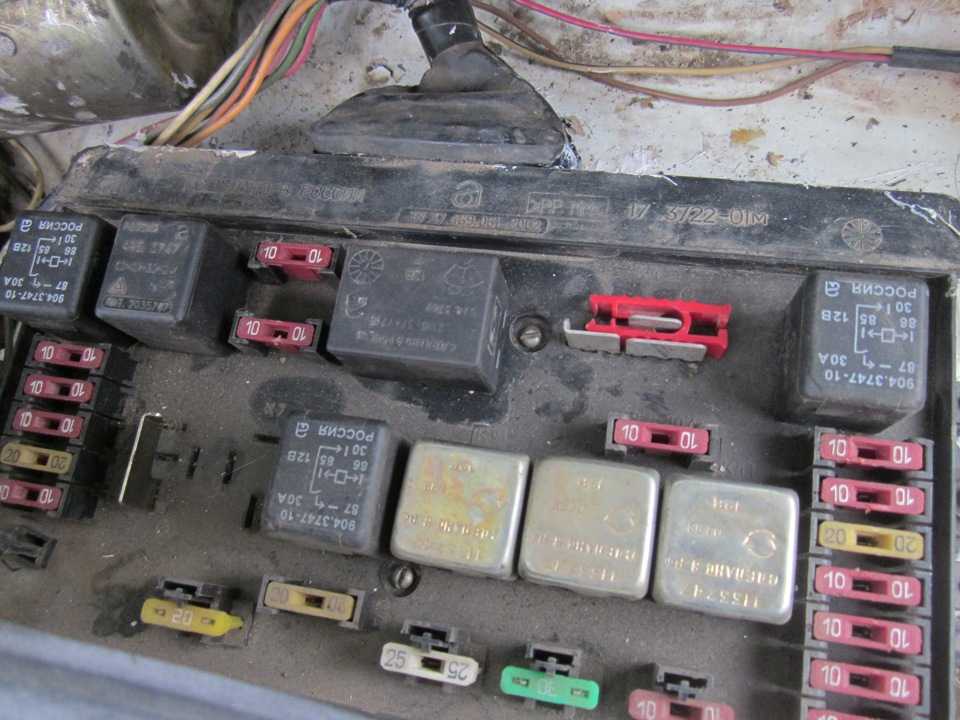

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1 Реле включения электровентилятора
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5 Реле включения стеклоподъёмников
К6 Реле включения звукового сигнала
К7 Реле включения обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителяЗащищаемые цепи
F1(20A)Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)F7(20A)Электродвигатель отопителя. Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящикаF8(7.5A)Правая противотуманная фараF9(7.5A)Левая противотуманная фара. Реле включения противотуманных фар (контакты)F10(7.5A)Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)Лампы габаритных огней по правому бортуF12(7.5A)Правая фара (ближний свет)F13(7.5A)Левая фара (ближний свет)F14(7. 5A)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.F15(7.5A)Правая фара (дальний свет).F16(15A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

  • Перегорание предохранителя.
  • Сгорели лампочки.
  • Окисление контактных соединений.
  • Нет контакта на массу.
  • Не работает кнопка.
  • Отсутствует питание.
  • Неверное подключение.
  • Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и

F9 . Номинально пропускаемый ток составляет 7,5А .

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Провод на массу с аккумулятора

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Схема проверки питания противотуманных фар

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле . Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Установочный комплект ПТФ, реле отмечено стрелочкой

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Отражатель в хлам!

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Выводы

Установить причины не работающих противотуманных фар на ВАЗ-2114 достаточно легко и просто, но под силу далеко не каждому автомобилисту. Поэтому, если представление об автоэлектрике далеко и невозможно совершить диагностику и ремонт своими руками, рекомендуется обратиться на автосервис.

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса.

Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

  • Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
  • В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
  • В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

  • Номинальный ток вставки;
  • Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

  • Быстродействующими;
  • Низковольтными;
  • Рассчитанные на средние показатели напряжения;
  • Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

  1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
  2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет

Номинальный ток

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine

Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски

Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения

Защита цепи электростеклоподъемников и их переключателей, контактов

Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника

Защищает лампы правой передней противотуманки

Защищает лампы левой передней противотуманки

Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов

Защита ламп правых габаритов

Защита правой лампы ближнего света

Защита левой лампы ближнего света

Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар

Защита правой фары дальнего света

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности

Теперь еще несколько правил безопасности:

  • Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
  • Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
  • Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Почему не горят туманки на ваз 2110

Содержание

  • 1 Неожиданные причины нерабочих ПТФ на ВАЗ-2110
    • 1. 1 Не горит одна противотуманка на ВАЗ-2110
    • 1.2 Не горят сразу две противотуманки
  • 2 Блок предохранителей и реле ВАЗ 2110 — 2112
  • 3 Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть)
  • 4 Зачем нужны противотуманки
  • 5 Вопрос цвета стекла для противотуманных фар
  • 6 Материалы и инструменты
  • 7 Почему не работают противотуманки (ПТФ)
    • 7.1 Предохранитель
    • 7.2 Перегорели Лампы в ПТФ
    • 7.3 Кнопка включения ПТФ
    • 7.4 Нет питания
  • 8 Предохранители и реле ВАЗ 2110 — 2112, электрические схемы
  • 9 Блок предохранителей и реле
  • 10 Предохранители

В случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Самая банальная причина — это перегоревший предохранитель.

Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот.

На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Не горит одна противотуманка на ВАЗ-2110

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

    Предохранитель . При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.

За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.

Находим идущие от фар провода с колодками и проверяет их состояние.

Не горят сразу две противотуманки

Если такое произошло, допустить перегорания сразу двух ламп или двух предохранителей невозможно. Скорее всего, причину стоит искать в другом:

    Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.

Разъемы расположены с обратной стороны монтажного блока.

Блок предохранителей и реле ВАЗ 2110 — 2112

Категория: Техническая помощь Опубликовано 08.04.2014 16:02

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света .
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света .
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп .

4 — токонепроводящий пинцет для снятия предохранителей .

5 — реле стеклоподъемников .
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации .
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера .
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители .

9 — реле противотуманных фар .
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя .
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла .
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания .
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни .
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре .
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре .
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны .
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников .
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы .
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал .
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент) .
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла .
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель .

F11 (5 A) — габариты правой стороны .
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре .
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели .
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны .
Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника .
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки» .
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер .
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель .
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер .

F20 (7,5 A) — задние противотуманные огни .
Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис. обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть)

Если установить противотуманные фары на ВАЗ 2110, вы сможете убить двух зайцев одним выстрелом. А именно — преобразить внешний вид автомобиля, и повысить уровень собственной безопасности, добавить комфорта езде в ночное время суток.

Киржач с лампой h2

Потому сегодня мы расскажем о том, как подключить противотуманные фары на ВАЗ 2110, что для этого потребуется и какого результата вы в итоге сумеете достичь.

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

  1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
  2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
  3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Вопрос цвета стекла для противотуманных фар

На старых автомобилях стекло противотуманных фар имело желтый цвет. потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.

На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.

Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

Комплект для подключения

Потому закупить нужно следующее:

  • Два комплекта фар;
  • Колодки из пластика;
  • Рамки для фар;
  • Клавишу с желтым индикатором для нее;
  • Реле;
  • Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
  • Клеммы на массу;
  • Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Обратите внимание на то, какая у вас торпедо. Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

Схема подключения ПТФ выглядит следующим образом.

  1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
  2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
  3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Почему не работают противотуманки (ПТФ)

Как я думаю, Вы уже убедились, что на ВАЗ 2114 и на других «Самарах» головной свет фар оставляет желать лучшего, а в пасмурную и дождливую погоду чувствуешь себя как ежик в тумане. Поэтому, противотуманные фары значительно улучшают ситуацию, освещают обочину.

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Предохранитель

Плавкие предохранители ВАЗ 2114

Каждая ПТФ имеет отдельный предохранитель F8 и F9 в блоке предохранителя номиналом в 7,5 А. Проверьте его целостность – замените. Если же вы не нашли предохранитель в монтажном блоке, то скорее всего, в вашем случае ПТФ установлены предыдущим хозяином, а предохранители на них находятся либо рядом с самими противотуманками, либо рядом с реле. Если же у вас не работают обе ПТФ, то скорее всего проблема с предохранителями отпадает – т. к. чтобы одновременно перегорели оба предохранителя не представляется возможным, хотя все бывает в нашей жизни.

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Самый простой вариант – заменить и проверить на заведомо рабочее реле, так же можно попробовать постучать по нему. Когда вы включаете кнопку ПТФ – должен происходить щелчок реле. Если реле не щелкает – либо заменить реле, либо на него попросту не идут питание.

Кнопка включения ПТФ

Так же может выйти из строя, меняется за 1 минуту.

Плохая масса на кузов либо самих ПТФ, либо от реле. Зачистить и надежно закрепить на кузов.

Нет питания

  1. Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).
  2. Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

противотуманки ваз 2110,подключить противотуманки ваз 2110

Не все автомобили марки ВАЗ-2110 с завода оборудуются противотуманными фарами. Исправить это довольно просто, хотя в отличие, например ВАЗ-2115, провода для подключения отсутствуют даже в салоне. В этой статье рассматривается, как подключить противотуманки ваз 2110 по заводской схеме, хотя и предлагается некоторое изменение.

Что Вам потребуется что бы подключить противотуманки ваз 2110?

Самое главное это сами фары и место их установки.  Стандартная мощность фар обычно 55W, ставить более мощные автомобильные лампы накаливания не имеет смысла. Производитель фар так же имеет значения.  Дешёвые фары обычно долго не служат.

Место установки так же имеет значение, если Вы планируете использовать не штатные места. Все ограничения по установке описаны в правилах дорожного движения.

Так же при подключении противотуманки ваз 2110 потребуются провода. В авто магазинах в продаже есть наборы в состав которых входят провода с фишками, реле и кнопка. Если таких наборов нет, то всё можно собрать самостоятельно.

Кнопку лучше поставить стандартную. Реле универсальное с четырьмя выводами. Наличие фишек не обязательно. Они нужны для удобства сборки и обслуживания. Для подключения так же необходимо будет обжать на концах проводов соединительные контакты типа мама-папа. Их так же продают в автомагазинах. Покупать такие контакты с проводами я не советую, лучше их обжать на проводах непосредственно при сборке, пассатижами.

Что касается проводов, то их можно приобрести в любом магазине электротоваров. Лучше всего использовать  провод типа ШВВП-2. Он имеет две жилы многожильного медного провода в двойной изоляции и достаточно мягкий. Сечение достаточно 0,5 мм, но если планируете устанавливать лампы большей мощности, то лучше 0,75мм. Покупать провода в автомагазинах не советую, они дороже, а изоляция всегда одинарная.

Прокладку проводов лучше начать с подкапотного пространства, то есть с питающих проводов непосредственно на противотуманные фары.   Они прокладываются по левому крылу, из — под панели приборов, так же как проложена основная проводка.

Провода по длине  должны соединить штекер Ш1 выводы 6 и 1 монтажного блока с противотуманными фарами. Далее необходимо подключить питание на кнопку включения противотуманных фар. Если посмотреть схему заводского подключения, то увидим, что питание взято с предохранителя F1, габариты правого борта. Если Вы при подключении используете  готовый набор, то подключение производится так же. В этом случае противотуманки будут гореть только при включенных габаритах.

Варианты подключения кнопки включения.

При самостоятельной сборке схемы питание можно взять с кнопки включения освещения. Это на много ближе и удобнее сделать. Так же при этом есть вероятность различного подключения.  Какой вывод использовать в этом случае зависит от Вас.

Можно подключить на вывод, который подходит на кнопку включения наружного освещения от замка зажигания. В этом случае противотуманные фары будут работать только при включёном  зажигании.

Так же кнопку противотуманки ВАЗ 2110 можно подключить к выводу на предохранители габаритов. В этом случае фары будут гореть при включенных габаритах.

Ещё один вариант подключения к выводу кнопки габаритов имеющий постоянный плюс. Такое подключение позволит включать фары без включения зажигания и габаритных огней.  В обоих последних случаях появляется вероятность оставить горящими противотуманками при неработающем двигателе и посадить аккумуляторную батарею.

После подключения кнопки надо соединить её с выводом 85 реле, а вывод 86 реле с массой. Выводы реле 87 и 30 с выводами 5 и 3 штекера Ш1 монтажного блока, согласно схемы.

Проверка схемы подключения, поиск неисправностей.

Если подключение было произведено правильно, то противотуманки ваз 2110 при включении должны загореть. Если этого не произошло, то необходимо найти причину, проверив цепь подключения.

Для быстрого поиска следует разбить цепь на участки. Для этого по щелчку реле определяем, включается её электромагнитная катушка или нет. При этом надо учитывать способ подключения кнопки, то есть включить габариты или зажигание.

Если реле не срабатывает, то контрольной лампой проверьте наличие питания и минуса на её катушке. Для этого подключите контрольную лампу между соответствующими выводами. Если лампа будет гореть, то смените реле. В противном случае подключите один конец контрольной лампы к проводу от кнопки, а другой к массе автомобиля. Если лампа будет гореть сделайте хорошее соединение с массой второго вывода. Если реле срабатывает, но противотуманки не горят, проверьте  наличие питания на проводах, подключенных к фарам. Если питание есть, то сделайте хорошее подключение к массе или  смените лампы. Если питания нет, то проверьте целостность предохранителей и питание по цепи.

Установили, разобрались, как подключить противотуманки  ВАЗ 2110, но это ещё не всё. Что бы не слепить встречных водителей и не быть виновником аварии, фары следует отрегулировать. Как  это сделать  самостоятельно, описано в статье самостоятельная регулировка фар.

Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть) — Auto-Self.ru

Если установить противотуманные фары на ВАЗ 2110, вы сможете убить двух зайцев одним выстрелом. А именно — преобразить внешний вид автомобиля, и повысить уровень собственной безопасности, добавить комфорта езде в ночное время суток.

Киржач с лампой h2

Потому сегодня мы расскажем о том, как подключить противотуманные фары на ВАЗ 2110, что для этого потребуется и какого результата вы в итоге сумеете достичь.

Содержание

  • Зачем нужны противотуманки
  • Вопрос цвета стекла для противотуманных фар
  • Материалы и инструменты
  • Установка

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

  1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
  2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
  3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Вопрос цвета стекла для противотуманных фар

На старых автомобилях стекло противотуманных фар имело желтый цвет, потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.

На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.

Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

Комплект для подключения

Потому закупить нужно следующее:

  • Два комплекта фар;
  • Колодки из пластика;
  • Рамки для фар;
  • Клавишу с желтым индикатором для нее;
  • Реле;
  • Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
  • Клеммы на массу;
  • Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Обратите внимание на то, какая у вас торпедо. Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Схема подключения

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

Схема подключения ПТФ выглядит следующим образом.

  1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
  2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
  3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Поделитесь с друзьями в соц.сетях:

Установка противотуманных фар ВАЗ 2114. Установка и подключение противотуманных фар

Решили установить противотуманные фары на Лада Самара 2 (ВАЗ 2113, 2114, 2115)? Во-первых, вы планируете это сделать, потому что на вашем автомобиле не установлены ПТФ. А, во-вторых, мы уверены, что Вы решили это сделать по одной из следующих двух причин:

  1. Вы предпочитаете практичное использование своего автомобиля, и Вам не хватает противотуманных фар для их использования по прямому назначению или в качестве ДХО ( дневные ходовые огни).
  2. Вы хотите изменить внешний вид своей машины, и вам нужны противотуманные фары, чтобы ваша машина выглядела лучше в темноте.

И причины, и желания имеют место быть, поэтому остается только выбрать магазин, где совершить покупку, и те ПТФ на ВАЗ 2113, 2114, 2115, которые подходят именно вам.

Если вы читаете эту статью, значит вы уже сделали правильный выбор магазина. И это не пустые слова, ведь интернет-магазин предлагает невероятный выбор противотуманных фар на ВАЗ 2113, 2114, 2115.

Выбор противотуманных фар на ВАЗ 2113, 2114, 2115

Как выбрать ПТФ на Лада Самара 2? Для начала определитесь с целью установки ПТФ. Ищете неприхотливый вариант без сложных процессов установки? Тогда ваш выбор — оригинальные ПТФ на Лада 2113, 2114, 2115. Хотите сэкономить? Выбирайте неоригинальные комплекты от проверенных производителей.

Хотите выделиться из толпы или использовать ПТФ в качестве ДХО? На ваш выбор диодные противотуманные фары обычной или более элегантной формы «бумеранг». Или, может быть, вам понравится «Орлиный глаз». Кстати, это очень популярная позиция. А тут еще ПТФ с линзами в хромированных или черных корпусах!

И, кстати, не забудьте про проводку для установки ПТФ на вашу LADA Samara 2, а так же на рамку для ПТФ, которую мы можем покрасить специально для вас в цвет кузова вашего любимого автомобиля.

LADA Samara 2 — семейство переднеприводных автомобилей производства АВТОВАЗ. Семейство появилось как рестайлинг автомобилей Лада Самара первого поколения (ВАЗ 2108, 2109, 21099). Сейчас автомобили этого семейства уже сняты с производства.

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в условиях тумана. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманные фары на ВАЗ 2114 можно тремя способами:

  1. Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
  2. Крепление на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Вам останется только купить комплект ламп и установить их самостоятельно.
  3. Приобрести противотуманные фары для ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фары, и установить их. Этот метод будет рассмотрен более подробно.

В комплект противотуманок входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплект должен входить съемник соединения. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, лучший вариант для «четверки» — купить оптику производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Установка фар

Как подключить противотуманные фары? Процедура установки и подключения подробно описана ниже. Сразу оговоримся – при необходимости в туманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, желательно установить его на уровне нижнего воздухозаборника, под оптикой головного освещения. Установку фонарей следует производить в специально отведенные места на бампере – так называемые стаканы.

Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно зафиксировать хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.

Подключение ПТФ и клавиши управления


Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть схема, с которой вы без проблем разберетесь. В первую очередь необходимо установить проводку в блок предохранителей, расположенный в моторном отсеке. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.

К этим блокам необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

  1. Кабель от разъема 87 — это масса, которая подключается к кузову.
  2. Выход 85 должен вести прямо к Ш7.
  3. Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая монтируется в салоне. На центральной консоли есть специальное место для крепления этой кнопки. Под панелью находится специальный блок, который нужно соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего активируются противотуманки. При выключении ПТФ также должен автоматически отключаться. Если лампочки не загораются после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.

Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман – одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы. Установка противотуманных фар позволяет путешествовать в любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле установить их самостоятельно.

Для чего нужны «противотуманки»?

Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.

Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Установить задние и передние ПТФ можно самостоятельно.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:

  1. Покупка бампера с предустановленными противотуманками. Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить. За настройку и подключение отвечают сервисные специалисты. Недостаток этого метода в том, что стоимость работ слишком высока.
  2. Приобретение бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под противотуманки и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
  3. Приобретение комплекта «противотуманки» и элементов облицовки. Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом, так и в трудовом плане.

Схема установки противотуманных фар

Противотуманные фары подключаются по определенным правилам. В первую очередь они касаются размещения ПТФ на автомобиле. Места для фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей автомобилей заранее отмечают места установки ПТФ на бамперах. Как правило, такие элементы освещения чаще всего имеются в люксовом оснащении автомобиля. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар, независимо от выбранного способа установки, требует определенных деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле?

Специальная кнопка и реле должны быть обязательно — «противотуманки» очень мощное оборудование для проводки автомобиля. Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к перегоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя электросети.

Для того чтобы установить противотуманные фары на ВАЗ, необходимо заранее собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.

В комплект ПТФ входят:

  • провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три: один подключает фары, второй идет к реле от переключателя и третий идет от реле к блоку предохранителей;
  • Реле противотуманных фар;
  • кнопка питания;
  • зажимы и стяжки, фиксирующие провода;
  • противотуманные фары.

Какие ПТФ предпочесть? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегружать генератор и проводку автомобиля. Фары с ксеноном лучше не приобретать: у генератора есть определенный запас мощности, но в то же время он не рассчитан на слишком большие нагрузки. Обычных лампочек будет достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть стандартные отверстия для установки дополнительных осветительных приборов. Аналогичные можно врезать в бампера ВАЗ 2113 и ВАЗ 2114.

Совсем не обязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые добавляют привлекательности и аккуратности установленным фарам и облегчают процесс их установки.

Алгоритм установки и подключения

  1. Установка кнопки включения в авто. В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем. Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
  2. Решетка с динамиком снята со штатной передней панели. За ним два разъема — один для включения фар, второй для индикации работы осветительных приборов и подсветки самой кнопки.
  3. Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
  4. Под капотом должен быть монтажный блок, объединяющий предохранители и реле. Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются фиксирующие его гайки и он приподнимается.
  5. На нижней панели монтажного блока расположены две площадки — 7 и 8. Каждая из площадок подписывается при изготовлении на заводе, поэтому на данном этапе ошибиться нельзя.
  6. В комплекте ПТФ есть жгут проводов с четырьмя контактами. Указанные провода протянуты к блоку предохранителей от реле противотуманных фар.
  7. Реле устанавливается в моторном отсеке автомобиля.
  8. Провода, идущие от реле ПТФ, подключаются к 7-му и 8-му разъему монтажного блока: в 7-й разъем на 8-й вывод, 30-й вывод подключается от реле, 87-й вывод подключается к разъему 1, 85-я клемма — к разъему 17 на 7-й колодке, 86-я клемма подключается к массе… От 8-й колодки 2 и 3 клемма направлены на левую и правую противотуманки соответственно.

Противотуманные фары, или просто ПТФ, являются важным элементом системы освещения автомобиля. Увы, далеко не все производители оснащают свои автомобили этими устройствами. АвтоВАЗ со своей моделью 2114 не исключение. ПТФ для четырнадцатого доступны только за доплату и в самой дорогой комплектации.

Не все видят смысл в покупке самой полной версии только для того, чтобы получить ПТФ. Отличным решением будет установка противотуманок своими руками.

Способы установки

Существует несколько вариантов оснащения автомобиля системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Путь

Особенности:

Покупка бампера со встроенными ПТФ

Такие бампера покупаются в тюнинг-ателье, где вам все подключат и подключат. Недостатком этого варианта является высокая стоимость

Покупка бампера от ВАЗ 2115 и самостоятельная установка

Для этого придется купить бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их

Закупка ПТФ и элементов облицовки — стекол

Сегодня этот способ пользуется наибольшим спросом, так как позволяет выполнить монтаж за небольшие деньги своими руками.

В стандартный комплект ПТФ входит несколько элементов:

  • Фары головного света;
  • Лампочки;
  • Реле включения;
  • Комплект проводов;
  • Схема подключения;
  • Кнопка включения/выключения ПТФ.

При выборе комплекта обратите внимание на то, чтобы фары соответствовали форме стекол, то есть элементов облицовки.

Сегодня владельцам ВАЗ 2114, желающим установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании «Киржач». Применяется при заводской установке ПТФ на дорогие версии модели.

Ксенон в ПТФ

Многие автовладельцы задумываются об установке ксеноновых ламп в свои противотуманные фары. Это хорошо? Не совсем.

Дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип работы ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ рассчитаны на определенные типы ламп, поэтому с ксеноном не справляются. В результате в рефлекторе наблюдается избыточное отражение, лучи преломляются, свет размывается. Куда это ведет? Ослепление встречных водителей.

Опция ксенона не является практичным и хорошим решением. Поэтому рекомендуем вам от него отказаться.

Еще один вариант — комбинация ксенона и желтых противотуманных фар. Вам понадобятся ксеноновые лампочки h2, которые монтируются в крышку бутылки и только потом вставляются в фару. Так световой пучок получает более плавные границы, не слепит встречный транспорт, лучше освещает дороги в непогоду. Только после установки этого комбинированного освещения убедитесь, что ваши фары не очень слепят встречные автомобили.

Если встречные автомобили настойчиво продолжают светить вам дальним светом, попробуйте отрегулировать дальний свет. Если это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основных этапа:

  • Установка фар;
  • Сетевое подключение;
  • Проверка работоспособности.

Итак, сейчас мы поговорим о каждом из этапов в отдельности.

Установка фар

Рассмотрим вариант установки ПТФ на штатный бампер. Поэтому отверстий под новую оптику нет. Их придется делать своими руками.

Для работы необходим определенный набор инструментов и материалов:

  • Напильник;
  • Дрель и сверла;
  • Электролобзик;
  • Рулетка;
  • Маркер.

Теперь непосредственно о работе.

  1. Первым шагом является снятие бампера. Работа выполняется только в том случае, если он отсоединен от сиденья.
  2. Удалите всю грязь с бампера.
  3. Выполнение разметки для установки будущей противотуманной оптики.
  4. Лучше всего установить фары немного в сторону нижнего воздухозаборника. Старайтесь размещать ПТФ строго под основной оптикой вашего автомобиля.
  5. Для декоративных стекол, имеющих наружную и внутреннюю половинки, промаркируйте их. Внешняя половина является декоративной, а внутренняя половина используется для крепления внешней части и фар.
  6. Внешняя часть очков имеет выступ с внутренней стороны. При таком выступе элемент должен войти в отверстие, проделанное в бампере.
  7. Для определения оптимальных размеров измерьте посадочную проушину. Это позволит вам сделать соответствующую маркировку на вашем бампере.
  8. С помощью электролобзика вырезаются необходимые по размеру и расположению отверстия.
  9. Подпилите точки разреза.
  10. Внешняя часть очков должна в итоге плотно войти в отверстие.
  11. Противотуманные фары монтируются в полученные отверстия. Для этого в комплекте есть специальные крепежные болты.
  12. Прикрепите декоративные стекла поверх фар. После этого бампер можно заменить.

Подключение

Вместе с ПТФ необходимо приложить схему подключения устройства. Это несложно, поэтому разобраться во всех нюансах соединения компонентов между собой сможет даже новичок.

Вам потребуется врезать проводку от противотуманных фар в монтажный блок, который находится в моторном отсеке справа от лобового стекла. Для этого достаточно выкрутить болты из блока, приподнять его и найти колодки с маркировкой Ш7 и Ш8.

Эти колодки используются для подключения противотуманных фар, хотя эти осветительные приборы не устанавливаются на заводе в стандартной комплектации. Эти колодки соединяют проводку от фар и от реле противотуманных фар, которое предусмотрено в купленном комплекте ПТФ.

Ваша задача — правильно подключиться. Выполняются они по следующей схеме:

  • Отходящий провод от контакта 87 заземлен, поэтому его необходимо подключить к кузову автомобиля;
  • Выход №85 идет на блок с обозначением Ш7 и подключается к разъему №17;
  • Выводы под номерами 30 и 86 идут на блок Ш8. При этом пин 30 подключается к разъему 8, а 86 вывод к разъему №1;
  • Установив фары, протяните плюсовой провод через подкапотное пространство, так как они соединены с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
  • Теперь соедините блок с монтажным блоком и установите блок на место;
  • Выберите участок возле блока, где будет установлено реле противотуманных фар.

Кнопка

Теперь вам осталось только подключить систему управления вашими ПТФ. В комплекте с противотуманками предусмотрена соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем сиденье.

Это предусмотрел производитель, то есть АвтоВАЗ. Поэтому под панелью вы найдете блок управления. Панель снимается, находится соответствующий блок и к нему подключается кнопка. Все, управление готово.

Проверка

Последним шагом является проверка работоспособности ваших PTF.

Для проверки работоспособности световых приборов включите габариты на своем ВАЗ 2114, а затем нажмите кнопку включения противотуманных фар. При выключенных габаритах, даже если нажать кнопку противотуманок, они все равно должны гаснуть.

Значение ПТФ трудно переоценить. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Кроме того, противотуманные фары предназначены для улучшения видимости вашего автомобиля для встречного и позади транспортного средства. Поэтому настоятельно рекомендуем устанавливать ПТФ не только спереди, но и сзади.

Выясним, какие ПТФ лучше подходят на ВАЗ 2114

Хорошее освещение дороги очень важно для безаварийной езды. Противотуманные фары обеспечивают лучшую видимость в плохих погодных условиях. Уже сегодня ночью их используют для лучшего обзора как дополнение к дальнему свету. Так что в какой-то момент возникает вопрос, какие ПТФ лучше на ВАЗ 2114?

1-я серия ВАЗ 2114 не имел противотуманок. На последних модификациях, разумеется, автомобили, на которых в комплекте идут ПТФ, а на других для установки предусмотрены заглушки бампера.

Есть водители, которых устраивает стандартный вазовский вариант ПТФ. Увы, большинство из них ищут и объединяются для того, чтобы выбрать наиболее подходящую модель для собственного автомобиля.

Типы противотуманных фар

Противотуманные фары бывают 4,5 видов:

Стандартные фары выпускаются под конкретную модель автомобиля с такими же креплениями и кузовом, по образу и подобию оригинала.

Универсальные фары имеют крепления, позволяющие устанавливать их на любой автомобиль в местах заглушек на бампере, за решеткой радиатора или подвесить фары на бампер.

В зависимости от типа ламп фары делятся на:

Галогенные лампы дешевле других вариантов. Однако они часто перегорают и их нужно часто менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и служат дольше. Но резкий свет ослепляет встречных водителей , а за чрезмерную яркость фонарей вы получите штраф.

Светодиодные фары более экономичны и даже не дают такой нагрузки на аккумулятор, как предыдущие два типа фар. Они долговечны и отлично освещают дорогу. При неправильной установке вентиляции, другими словами, вентиляционные светодиодные фары перегреваются и приходят в негодность.

ПТФ выпускаются в пластиковом, алюминиевом и магниевом корпусах. Варианты из дюралюминия и магния считаются более прочными и надежными.

Противотуманные фары оснащены пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что влияет на обзорность на дороге и безопасность вождения. Если выбраны фары со стеклянными линзами, убедитесь, что конструкция предназначена именно для них, их можно менять.

Если Противотуманные фары не используются, для наилучшей сохранности, разумеется, закрыть их пластмассовыми заглушками.

Критерии выбора

Чтобы определить какие противотуманные фары поставить на ваз 2114, нужно знать правильные аспекты выбора.

Поставить противотуманки на тринашку! Люкс бампер и как подключить ПТФ. Будни тазовода # 39

Бампер Блок предохранителей Противотуманные фары .

Фары противотуманные КИРЖАЧ х2 ВАЗ 2115 распаковка установка на автомобиль и проверка

Фары. 900 рублей пара светильников Lighthouse h2 100% Супер свет. 200 рублей за пару Монтажные работы. бесценный.

  1. Крепкое тело. Для ситуации на российских дорогах корпус фары должен быть изготовлен из материала, стойкого к повреждениям и перепадам температур. Лучше, чтобы в конструкцию входили заглушки.
  2. Надежный крепеж и наличие проводов, реле и крепежа в комплекте.
  3. Широкое световое пятно, равномерное распределение света и низкие потери на рассеяние и преломление.
  4. Регулировка и регулировка светового пятна по вертикали и горизонтали.
  5. Без ослепления Встречные водители .
  6. Легкая замена перегоревшей лампы. В покупке посмотрите, где аннотации по замене лампы. Чем проще и быстрее ее можно будет поменять, тем меньше времени придется потратить, если лампа вдруг перегорит. Идеально, если после замены лампы следующая регулировка не требуется.
  7. Прибыльность. При выборе фар старайтесь не подвергать чрезмерной нагрузке проводку и генератор. Лампы мощностью до 55 Вт почти всегда будет достаточно.
  8. Толстые прочные линзы.
  9. Отличные аэродинамические характеристики.
  10. Соответствие конструкции машины.

Модельный ряд

Определившись с аспектами, выбираем противотуманные фары на ВАЗ 2114, что лучше и лучше .

Из имеющихся ПТФ на ВАЗ 2114 в большинстве случаев устанавливаются следующие модели:

На 2114 ставят как штатные фары от последних модификаций Самары, так и фары от Нивы, Шевроле Нивы, Лады Приоры и других моделей .

Фары Автосвет (Киржач) считаются хорошими по качеству и цене, увы, при совершении покупки их необходимо осматривать, чтобы фары не оказались подделкой.

Если вы устанавливаете фары Bosch, то их необходимо дополнительно загерметизировать в районе болтов под стеклом, иначе под фары может попасть вода.

Лучшими характеристиками считаются фары Hella, но они, увы, дорогие.

Китайские фары дешевле всех аналогов. В основном они используются в качестве замены ближнего света для индикации ходовых огней в светлое время суток.

Соединение ПТФ

Сложностей в креплении фар к кузову нет. Они устанавливаются в стандартные отверстия, из которых вынимаются фары предыдущего комплекта или заглушки. Если отверстия не предусмотрены, конечно же вырежьте их ножом или просверлите в пластиковом бампере. Еще проще прикрепить фары к зазору рядом с номером, так как его еще называют радиатором.

Чтобы не сверлить дырки в бампере есть опция поставить 9Бампер 0088 от ваз 2115 с готовыми отверстиями под ПТФ.

Противотуманные фары необходимо врезать только после габаритных огней. Если вам сложно найти реле включения световых сигналов и подключения фар, лучше обратиться к автоэлектрику.

Регулировка ПТФ

Штатная регулировка не предусмотрена даже на автомобилях с ПТФ. Если после нескольких лет эксплуатации автомобиля, оснащенного ПТФ, или вы самостоятельно установили фары, требуется регулировка фар, так как направление светового пятна не будет соответствовать правилам.

Если изменить углы наклона в самой фаре нереально, используйте прокладки, прокладки и другие приспособления. Для проведения работ требуется специальный щит. Если есть желание, есть вариант нарисовать на гараже такую ​​же сетку, как на щите, и настроить ближний, дальний свет и ПТФ самостоятельно.

топ 8 самых популярных фар ваз 2114 тюнинг рядом со мной и получи бесплатную доставку


ПЕРСОНАЛ

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний рейтинг:

4.6 из 5 для Камаз, для Нивы Шевроле

89% из 368 рекомендуют

ПОДБОРКА СОТРУДНИКОВ

Код

Бесплатная доставка

2 проданных сделок за последние 6 месяцев

Средний рейтинг:

2 40003

1 ШТ. Для Ваз 2114 фургон Светодиодные ДХО Бело-янтарные Ангельские глазки Противотуманные Фары Для Лада 2110-2117,Камаз,Нива Шевроле

89% из 368 рекомендуем

ПОДБОР СОТРУДНИКОВ

Код

Бесплатная доставка продано сделок за последние 6 месяцев

Средний рейтинг:

4. 2 из 5

ДЛЯ Lada 2110-2114, Led Противотуманные фары, Противотуманные фары Ходовые огни Металлические диодные противотуманные фары ВАЗ 2110 2111 2112 2113 2114 Ближний свет

89% из 368 рекомендации

ПИСЬМА НАБОР

Код

БЕСПЛАТНАЯ ДОСТАВКА

1 Проданные транзакции за последние 6 месяцев

Средняя оценка звезд:

4,2 Выход из 5

Фара для лада 2110 -2117 Лампа передняя противотуманная для Ваз 2114 фургон Шевроле

89% из 368 рекомендуем

ПОДБОРКА СОТРУДНИКОВ

Код

Бесплатная доставка

50 сделок за последние 6 месяцев

Средний рейтинг:

4.6 из 5

Новая светодиодная противотуманная фара для Lada 2110-2114 Противотуманная фара для Salman Противотуманные фары Sal-Man для ВАЗ Фары ДХО Ходовые огни 12V

89% из 368 рекомендуют

STAFF 90 PICK

Код

Бесплатная доставка

209 сделок за последние 6 месяцев

Средний рейтинг:

4. 4 из 5 Фары ДХО Ходовые огни 12V

89% из 368 Рекомендации

ПИСЬ МАЧЕСКИЙ

Код

Бесплатная доставка

227 Транзакции за последние 6 месяцев

Средний рейтинг звезд:

4,6 из 5

Man Sal Man Металлические диодные противотуманные фары Для ВАЗ 2110 2111 2112 2113 2114 противотуманки

89% из 368 рекомендуем

ПОДБОРКА СОТРУДНИКОВ

Код

Бесплатная доставка

89 сделок за последние 6 месяцев0003

Средний рейтинг звезд:

4,7 из 5

2 шт. Для Lada 2110 -2117 Водонепроницаемый 3000K 6000K белый Ангельские глазки Светодиодные противотуманные фары Противотуманные фары Ближний свет для Камаз, для Ваз 2114

200PICK 90 90 360 360 90 STA

Код

Бесплатная доставка

191 транзакции за последние 6 месяцев

Средний рейтинг:

4.5 из 5 2112 2113 2114

89% из 368 рекомендации

ПИСЬМА НАБОЧКИ

Код

БЕСПЛАТНАЯ ДОСТАВКА

283 Транзакции за последние 6 месяцев

Средний рейтинг звезд:

4,8 из 5

2pc Лампа Для Лада 2110 -2117 Для Камаз Для Нивы Шевроле Для Ваз 2114 Фургон

89% из 368 рекомендуют

СОТРУДНИКИ

Код

Бесплатная доставка

172 транзакции за последние 6 месяцев

Средний рейтинг звезд:

4. 1 из 5

1 пара Водонепроницаемый 30W 6000K Светодиодные противотуманные фары Противотуманные фары ближнего света для автомобилей Lada 2110 -2117 передние противотуманные фары для Vaz 2114 van Chevrolet FF

89% из 368 рекомендуем STA

STA

STA

STA

Код

Бесплатная доставка

151 транзакции за последние 6 месяцев

Средний рейтинг:

4.1 из 5 2110-2114 Светодиодная противотуманная фара

89% из 368 рекомендации

ПИСЬМА НАБОЧКИ

Код

БЕСПЛАТНАЯ ДОСТАВКА

273 Транзакции за последние 6 месяцев

Средняя звездная рейтинг:

4,5 из 5

Фары дальнего света Противотуманные фары белые Для Лады 2110 -2117 для КамАЗа для Нивы Шевроле

89% из 368 рекомендуют

СОТРУДНИКИ

Код

Бесплатная доставка

263 транзакции за последние 6 месяцев

Средний рейтинг:

4. 1 из 5

2шт для Ваз 2114 фургон Светодиодные фары дальнего света ДХО Белые Противотуманные фары Лада 2110 -2117 для Камаз для Нивы Шевроле

89% из 368 рекомендуем

3 STA

Код

Бесплатная доставка

223 транзакции за последние 6 месяцев

Рейтинг:

4.7 из 5

1 пара для ВАЗ 2114 фургона Светодиодные ДХО Белые янтарные ангельские глазки Противотуманные фары Для Лада 2110 и Камаз-21 Нива Шевроле

89% из 368 Рекомендации

ПИСЬ МЕЖИМОЙ

Код

Бесплатная доставка

28 Проданные транзакции за последние 6 месяцев

Среднее звездное рейтинг:

4,5 из 5

Автомобильный боковой боковой окно-боковой окно-боковой Для Лада Калина Приора Нива Ваз Гранта Самара 2110 2114 Ларгус 2109 2115 2112

89% из 368 рекомендуем

ПЕРСОНАЛ

Код

Бесплатная доставка

за последние 9 месяцев 16 проданных транзакций0003

Средний рейтинг звезд:

5 из 5

Автомобильный автомобильный турбо -звук свистка.

Бесплатная доставка.2107 2106 4×4 2114 2112

89% из 368 рекомендации

ПИСЬМА

Код

БЕСПЛАТНАЯ ДОСТАВКА

20 Проданные транзакции за последние 6 месяцев

Средняя оценка звезд:

4,3 из 5

02802080377777777777770444444444037777777777. Расходомер Датчик массового расхода воздуха для ВАЗ LADA 2110 2111 2112 Kalina 1117 1118 1119 1.6 Chevrolet NIVA

89% из 368 рекомендуем

ПОДБОР ПЕРСОНАЛА

Код

Бесплатная доставка

41 продано сделок за последние 6 месяцев

Средний рейтинг:

4.5 из 5

Отделка салона Молдинг Накладки для Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2107 2106 4×4 2114 8 9012 9012 9012 рекомендовать

ПОДБОР СОТРУДНИКОВ

Код

Бесплатная доставка

3 проданных сделок за последние 6 месяцев

Средний рейтинг:

5 из 5 2110 Ларгус 2106 4х4 2114 2112

89% из 368 рекомендуют

ПОДБОР СОТРУДНИКОВ

Код

Бесплатная доставка

6 проданных сделок за последние 6 месяцев Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2107 2106 4×4 2114 2112

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка за последние 6 месяцев

3 3 90 сделок0003

Средний рейтинг звезд:

5 из 5

Временная парковочная карта.

Бесплатная доставка

3 проданных сделок за последние 6 месяцев

Средний рейтинг:

4.4 из 5

Автомобиль Мини Спойлер Крыло Задний багажник Малый хвост Для Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 21092107 2106 4×4 2114

89% из 368 Рекомендации

ПИСЬМА

Код

БЕСПЛАТНАЯ ДОСТАВКА

5 Проданные транзакции за последние 6 месяцев

Средний рейтинг звезд:

3,7 из 5

0 280 218037028021877 3,7 из 5

0 280 218 037028021877 3,7 из 5

0 280 218037028021877 3,7. Датчик массового расхода воздуха MAF для ВАЗ BA3 LADA 2108 2109 2110 2111 2112 2113 2114 2115 21214 Chevrolet NIVE

89% из 368 рекомендуем

ПОДБОР ПЕРСОНАЛА

Код

3 Бесплатная доставка

0002 4 проданных транзакций за последние 6 месяцев

Средний рейтинг:

4.5 из 5

Автомобильное зарядное устройство для телефона Светящийся кабель Светодиодный провод Шнур для Lada Granta Vaz Kalina Priora Niva Samara 2 2110 Largus 2109 2114 2112

9000% of 368 рекомендовать

ПОДБОР СОТРУДНИКОВ

Код

Бесплатная доставка

4 проданных транзакций за последние 6 месяцев

Средний рейтинг:

4 из 5 2 2110 Ларгус 21092107 2106 4×4 2114 2112

89% из 368 рекомендации

ПИСЬМА

Код

Бесплатная доставка

2 Проданные транзакции за последние 6 месяцев

Средний рейтинг звезд:

4,3 из 5

BoaoSI 2 x T10 3 x T10 T10 T10 T10 W5W Автомобильный парковочный фонарь для Lada Granta Vaz Kalina Priora Niva Samara 2 2110 Largus 2109 2107 2106 4×4 2114 2112

89% из 368 рекомендуем

ПОДБОР ПЕРСОНАЛА

Код

Бесплатная доставка0002 3 проданных сделок за последние 6 месяцев

Средний рейтинг:

4. 7 из 5

2x Водонепроницаемые дневные ходовые огни Светодиодные лампы ДХО для Lada Vesta Granta Niva Kalina Priora Xray Samara 2114 2107 Grant Vaz 4×4

89% из 89 порекомендовать

ПОДБОРКА СОТРУДНИКОВ

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний рейтинг:

4.8 из 52108 21099 2110 2111 2112 2113 2114 2115. Стилирование для хранения подлокотника для хранения. 4.7 из 5

Массовый воздушный поток датчик MAF для LADA VAZ 1,5 1,7 I FIAT 1.9 2,4 JTD 2110 2121 2114 2115 NIVA 21110 21111 21112 21214 0280218004

89% из 368 Рекомендации

Уборщик.0003

Код

Бесплатная доставка

18 проданных сделок за последние 6 месяцев

Средний рейтинг:

5 из 5

Автомобильный органайзер Сумка для хранения спинки сиденья Сетчатая сумка для Lada Granta Vaz Kalina Priora 7 Niva Samara 2 2110 Largus 2110 Largus 2110 Largus 2110 Largus 2110 Lada Granta 2106 4×4 2114 2112

89% из 368 рекомендуют

ПОДБОР СОТРУДНИКОВ

Код

Бесплатная доставка

97 транзакций за последние 6 месяцев

90 2 90 Средний рейтинг:

3

28122177 21074-3850010-00 O2 Oxygen Sensor For VAZ BA3 Lada Kalina Grant 2110 2104 2105 2106 2107 2170 2171 2172 2190 2191 2192

89% of 368 recommend

STAFF PICK

Code

Free Shipping

233 transactions за последние 6 месяцев

Средний рейтинг:

4. 2 из 5

28122177 21074385001000 Кислородный датчик для ВАЗ BA3 Lada Kalina Grant EURO-II III 2 3 1117 15 4191 1112 1139 213040108

89% из 368 рекомендации

ПИСЬМА НАБОР

Код

БЕСПЛАТНАЯ ДОСТАВКА

156 Транзакции за последние 6 месяцев

Средний рейтинг звезд:

4,4 из 5

для VAZ 2114 VAN LED LED LED FURL LIGNE Глаза Противотуманная фара Поворотный свет Для Лады 2110 -2117 для Камаза для Нивы Шевроле

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

Бесплатная доставка

240 сделок за последние 6 месяцев

Средний рейтинг звезд:

4,3 из 5

2x T10 194 W5W Canbus Car Car Light для Lada Granta Vaz Kalina Priora Niva Samara 2 2110 LARGUS 2109 2107 2106 4×4 2114 2112

89% из 368

906 2 2114 2112

89% из 368.

Code

Free Shipping

163 transactions in last 6 months

Average Star Rating:

4. 5 out of 5

Mass Air Flow MAF Sensor For VAZ LADA BA3 2120Hope 2123 2131 21213-214i 21110 21111 21112 4×4 0 280 218 037 21083113001010

89% из 368 Рекомендации

ПИСЬ МАРОДСКИЙ ПИСЬ

Код

БЕСПЛАТНАЯ ДОСТАВКА

113 Транзакции за последние 6 месяцев

Средний рейтинг звезд:

4,3 из 5

. 2114 2110 2112 2107 2115 2113 2109 2108 2106 2105 2111.0003

Average Star Rating:

4.2 out of 5

0280218004 Mass Air Flow MAF Sensor For LADA VAZ 1.5 1.7 i FIAT 1.9 2.4 JTD VAZ 2110 2121 2114 2115 Niva 21110 21111 21112 21214

89% of 368 recommend

STAFF PICK

Код

Бесплатная доставка

2 проданных сделок за последние 6 месяцев

Средний рейтинг:

5 из 5

Парфюмерия для автомобиля ощущение комфорта Освежитель воздуха для Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгу 21102107 2106 2114

89% из 368 Рекомендации

ПИСЬМА

Код

Бесплатная доставка

206 Транзакции за последние 6 месяцев

Средняя звездная рейтинг:

4. 4 из 5

1x CAR. Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2107 2106 4×4 2114 2112

89% из 368 рекомендуем

ПОДБОР ПЕРСОНАЛА

Код

50002 6 8 мес.0003

Средний рейтинг звезд:

4,3 из 5

2x светодиод T10 Парковочный свет.

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний рейтинг:

4.7 из 5

2x Автомобильный Стайлинг Чехол на пряжку ремня безопасности для Лада Гранта Ваз Калина Приора Нива Самара 9 s 22100 Ларгу 21100 Ларгу 21100 Ларгу 21100 Ларгу 21100 Ларгу 21100 Ларгу2107 2106 4×4 2114 2112

89% из 368 рекомендации

ПИСЬМА

Код

Бесплатная доставка

2 Проданные транзакции за последние 6 месяцев

. Габаритный фонарь для Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2107 2106 4×4 2114 2112

89% из 368 рекомендуем

ПОДБОР ПЕРСОНАЛА

Код

Бесплатная доставка0002 2 проданных сделок за последние 6 месяцев

Средний рейтинг:

5 из 5

Чехол для автомобильного ремня безопасности Плечевой чехол для Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2107 2106 4×4 2114 9% из 8 2118 9010 368 рекомендовать

ПОДБОР СОТРУДНИКОВ

Код

Бесплатная доставка

2 проданных транзакций за последние 6 месяцев

Средний рейтинг:

5 из 5

Средство для чистки ветрового стекла автомобиля La Priora V

Самара 2 Ларгус 21092106 4×4 2114

89% из 368 рекомендации

ПИСЬМА

Код

БЕСПЛАТНАЯ ДОСТАВКА

2 Проданные транзакции за последние 6 месяцев

Средняя звездная рейтинг:

5 из 5

.

Инструмент для Лада Гранта Ваз Калина Приора Нива Самара 2110 Ларгус 2109 2106 4×4 2114 2112

89% из 368 рекомендуем

ПОДБОР ПЕРСОНАЛА

Код

Бесплатная доставка 6

1

продано за последние транзакций0003

Средний рейтинг:

5 из 5

2 шт. для Ваз 2114 фургон Светодиодные фары дальнего света Белый янтарь Ангельские глазки Противотуманные фары Для Lada 2110 -2117, для Камаз, для Niva Chevrolet

89% из 368 рекомендуют

ПОДБОРКА СОТРУДНИКОВ

Код

Бесплатная доставка

1 проданных сделок за последние 6 месяцев

Средний рейтинг:

4.4 из 5 Лампа для Ваз 2114 Ван Шевроле

89% из 368 Рекомендации

ПИСЬМА НАБОЧКИ

Код

БЕСПЛАТНАЯ ДОСТАВКА

1 Проданные транзакции за последние 6 месяцев

Средняя звездная рейтинг:

4,4 выхода из 5

2PC для LADA 2110 -2117 Wardroop.

белый Ангельские глазки Led Противотуманки Противотуманки Ближний Свет для Камаз,для Ваз 2114

89% из 368 рекомендуют

СОТРУДНИКИ

Код

Бесплатная доставка

64 транзакции за последние 6 месяцев

Средний рейтинг звезд:

4.7 из 5

1 пара Светодиодные противотуманные фары ближнего света для Ваз 2114 фургон, для Камаз, для лада 2110 -2117 противотуманная фара

900FF02 89% из 368 рекомендуем 9003 9 STA 900CK2 Код

Бесплатная доставка

2 проданных сделок за последние 6 месяцев

Средний рейтинг:

4.2 из 52115 2112

89% из 368 Рекомендации

ПИСЬ МАЧЕСКИЙ

Код

БЕСПЛАТНАЯ ДОСТАВКА

1 Проданные транзакции за последние 6 месяцев

Средняя звездная рейтинг:

4,6 из 5

0 280 218 037 0280218037777. Flow MAF Датчик для Vaz BA3 LADA 2108 2109 2110 2111 2112 2113 2114 2115 21214 Chevrolet Nive

89% из 368 рекомендации

Отбор персонала

Код

Бесплатная доставка

1 Проданные транзакции. 0003

Средний рейтинг звезд:

4,5 из 5

1x Автомобильная сети для автомобильных организаторов сетки для Lada Granta Vaz Kalina Priora Niva Samara 2 2110 Largus 2109 2107 2106 4×4 2114 2112

89% 368 рекомендации

. Поката

89% 368.

Code

Free Shipping

4 sold transactions in last 6 months

Average Star Rating:

5 out of 5

0280218037 F00C2G2044 Mass Air Flow Meter MAF Sensor For VAZ LADA 2110 2111 2112 Kalina 1117 1118 11191.6 Chevrolet Niva

89% из 368 рекомендации

Pective Pick

Код

Бесплатная доставка

138 Транзакции за последние 6 месяцев

Средняя звездная рейтинг:

4.7 из 5

. Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2107 2106 4×4 2114 2112

89% из 368 рекомендуют

ПЕРСОНАЛ

Код

последние 6 мес. 0003

Средний рейтинг звезд:

4,1 из 5

Car Trunk Cargo Stect для Lada Granta Vaz Kalina Priora Niva Samara 2 2110 LARGUS 2109 2107 2106 4×4 2114 2112

89% 368 Delief 0002 Pectain

89% 368.

Бесплатная доставка

251 Транзакции за последние 6 месяцев

Средняя звездная рейтинг:

4,3 из 5

для Vaz Lada Niva Priora 2121 2123 2109 2108 21099 2110 21112 2113 2114 2115 CAR ARMREST HORSE CAP HOLDER CAP HOWER STYLER CAP HOLDER CAP CAP HOTSTER CAP HOLDSERTOR СТИЛЕР СТИЛЕР.0108

89% из 368 рекомендации

ПИСЬ МЕЖИМОЙ

Код

Бесплатная доставка

78 Транзакции за последние 6 месяцев

Средняя рейтинг звезд:

4,5 из 5

Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2107 2106 2114 2112

89% из 368 рекомендуют

СОТРУДНИКИ

Код

Бесплатная доставка

за последние 15 транзакций0003

Средний рейтинг звезд:

4,7 из 5

8 м/рулонный автомобильный автомобильный ободочный оправы защитник наклеек для Лады Гранта Ваз Калина Приора Нива Самара 2 Largus 2109 2107 2106 4×4 2114 2112

89% из 368 Рекомендации

95 2114 2112

89% из 368 Рекомендации

VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ VAZ WAZ. 2114 тюнинг

бэкап; повороты; вождение; туман; пятно и предупреждение.

A. Вспомогательные фонари на транспортном средстве состоят из семи основных типов: фонари заднего хода (SAE-R), фонари поворота (SAE-K), фонари дальнего света (SAE-Y), передние противотуманные фары с желтыми или прозрачными линзами (SAE -F) и задние противотуманные фары с красными линзами (SAE-F2), прожекторы (SAE-O), сигнальные лампы (SAE-W, W2, W3) и дневные ходовые огни (ДХО) (SAE-Y2).

B. Школьные автобусы могут быть оборудованы восьмиламповой системой предупреждения, состоящей из двух красных и двух желтых сигнальных ламп утвержденного типа (SAE-W2) спереди и сзади такого транспортного средства.

1. Школьные автобусы также могут быть оборудованы установленными на крыше проблесковыми сигнальными лампами белого или желтого цвета одобренного типа (SAE-W2).

2. В дополнение к обязательным сигнальным лампам школьные автобусы могут быть оборудованы стоп-сигналом, состоящим из восьмиугольного знака, который соответствует требованиям FMVSS (Федеральные стандарты безопасности транспортных средств, 49). Свод федеральных правил, часть 571). Рычаг стоп-сигнала должен иметь светоотражатель или быть оборудован двумя красными сигнальными лампами официально утвержденного типа.

C. Количество фонарей заднего хода, которые может иметь транспортное средство, не ограничено, если они относятся к утвержденному типу (SAE-R).

D. В любой момент времени для общего освещения впереди транспортного средства может быть включено не более четырех фонарей, включая две фары. Утвержденная фара в сборе, содержащая лампы дальнего и ближнего света в одном корпусе, считается одной фарой.

E. Утвержденный тип (SAE-W) (i) синий; (ii) синий и красный; (iii) синий и белый; или (iv) красные, белые и синие огни разрешены на транспортных средствах Департамента исправительных учреждений, назначенных директором Департамента исправительных учреждений, и на любом транспортном средстве правоохранительных органов. Транспортные средства правоохранительных органов также могут быть оснащены постоянно горящими синими или красными сигнальными огнями типов, одобренных суперинтендантом.

1. Второстепенные сигнальные огни утвержденного типа, установленные только по четырем углам, на транспортных средствах правоохранительных органов, Департамента исправительных учреждений, пожарных машинах, государственных транспортных средствах, эксплуатируемых в служебных целях местным начальником пожарной охраны или другим местным должностным лицом пожарной охраны, на транспортных средствах спасательных отрядов. , скорая помощь или любые другие транспортные средства скорой медицинской помощи. На этих огнях также должны быть установлены основные сигнальные огни.

2. Скрытые или скрытые проблесковые огни должны быть установлены в фарах, боковых габаритных огнях, задних фонарях или габаритных огнях. Сам стробоскоп должен быть прозрачным, а цвет линзы должен оставаться того же типа и цвета, что и первоначально утвержденные.

3. Красные сигнальные огни утвержденного типа (SAE-W) или красно-белые огни, направленные вперед, разрешены на транспортных средствах пожарной охраны, в том числе государственных транспортных средствах государственного лесничества, машинах скорой помощи, любых спасательных транспортных средствах, используемых для вызова службы экстренной помощи, местных департаментов. управления чрезвычайными ситуациями, транспортных средств для охраны животных, школьных автобусов и транспортных средств, используемых персоналом службы безопасности в компании Newport News Shipbuilding and Drydock Company, Bassett-Walker, Incorporated, корпорации Tultex, Винчестерском медицинском центре или в Центре полетов Уоллопса Национального управления по аэронавтике и исследованию космического пространства. .

4. На одно транспортное средство, принадлежащее любому сотруднику пожарной части, добровольной пожарной роты или добровольной спасательной службы, может быть установлено не более двух мигающих или постоянно горящих красных огней или красно-белых комбинированных огней утвержденного типа (SAE-W). отряд, любой водитель скорой помощи, нанятый частной службой скорой помощи, и любой полицейский капеллан.

F. Транспортные средства, упомянутые в подразделе E настоящего раздела, могут быть оснащены мигающим, мигающим или чередующимся (i) синим цветом; (ii) синий и красный; (iii) синий и белый; или (iv) красные, белые и синие аварийные огни (за исключением транспортных средств, принадлежащих любому сотруднику пожарной части, добровольной пожарной команды, добровольного спасательного отряда или любому водителю машины скорой помощи, нанятому частной службой скорой помощи) могут быть оснащены средствами мигать фарами при включении аварийных фонарей при условии, что:

1. Проводка фар позволяет мигать либо дальним, либо ближним светом, но не обоими.

2. Система фар включает в себя переключатель или устройство, которое предотвращает мигание фар, когда фары должны быть включены в соответствии с действующим законодательством.

3. Автомобили экстренных служб в Чесапике, Покусоне и округе Йорк могут быть оборудованы мигающими фарами, которые будут работать всякий раз, когда включаются сигнальные огни.

G. Любая пожарная машина, машина скорой помощи, аварийно-спасательная машина, машина Департамента транспорта Вирджинии или эвакуатор могут быть оборудованы прозрачными вспомогательными фонарями, которые должны использоваться исключительно для освещения аварийных сцен. Такие лампы должны быть типа, разрешенного суперинтендантом. Любая государственная полицейская машина может быть оснащена прозрачными вспомогательными фонарями типа, одобренного суперинтендантом.

H. Утвержденный тип (SAE-W) желтые мигающие, мигающие или чередующиеся огни разрешены на транспортных средствах, используемых в основном для буксировки или обслуживания автомобилей с ограниченными возможностями или при строительстве, обслуживании и ремонте автомагистралей или инженерных коммуникаций на дорогах общего пользования или вдоль них, а также на транспортных средствах, используемых с основной целью удаления опасных или загрязняющих веществ из государственных вод или водосборных площадей на дорогах общего пользования или вдоль них. Такие фонари разрешается устанавливать на транспортных средствах, используемых для обслуживания банкоматов, мусоровозах, рельсовых транспортных средствах, а также на транспортных средствах, используемых для буксировки или сопровождения негабаритных материалов, оборудования, лодок или готовых жилых единиц на основании разрешения на перевозку по автомагистралям.

1. Утвержденный тип (SAE-W) желтые мигающие, мигающие или чередующиеся огни разрешены на пожарных машинах, государственных транспортных средствах, эксплуатируемых в служебных целях местным начальником пожарной охраны или другим местным должностным лицом пожарной охраны, транспортных средствах спасательных отрядов, машинах скорой помощи и любых других транспортных средствах. другие транспортные средства скорой медицинской помощи, которые должны быть оснащены поочередно мигающими или мигающими красными или красно-белыми вторичными огнями, установленными внутри задних фонарей или габаритных огней транспортного средства.

2. Утвержденный тип (SAE-W) желтые мигающие, мигающие или чередующиеся огни разрешены на транспортных средствах, принадлежащих и используемых муниципальными службами безопасности при выполнении ими своих служебных обязанностей, предприятиями, предоставляющими услуги безопасности, и транспортными средствами, используемыми для сбора и доставки Соединенных Штатов. почта, транспортные средства, используемые сотрудниками правоохранительных органов для обеспечения соблюдения законов, регулирующих парковку автотранспортных средств, государственные транспортные средства правоохранительных органов, при условии, что огни используются для предупреждения о направлении движения, и транспортные средства, используемые для сопровождения похоронных процессий. Запрещается использовать направленные сигнальные огни во время движения.

3. Утвержденный тип (SAE-W) желтые мигающие, мигающие или чередующиеся огни разрешены на транспортных средствах, используемых в качестве гоночных автомобилей, автомобилей службы безопасности или пожарных автомобилей на любой гоночной трассе или гоночной трассе.

4. Утвержденный тип (SAE-W) мигающий, мигающий или переменный свет желтого цвета может быть установлен на задней части любого транспортного средства, используемого для перевозки нефтепродуктов. Свет должен быть подключен через цепь передачи заднего хода и активироваться вместе с фонарями заднего хода и звуковой сигнализацией.

5. Зеленая сигнальная лампа утвержденного типа (SAE-W) разрешена на транспортных средствах, используемых полицией, пожарными или спасателями в качестве командных центров на месте происшествия. Такие огни не должны включаться, когда транспортное средство движется по шоссе.

6. Цветные сигнальные лампы утвержденного типа (SAE-W) могут использоваться дилерами или предприятиями, занимающимися продажей автомобилей пожарных, служб неотложной медицинской помощи или правоохранительных органов. Они могут в демонстрационных целях оборудовать такие транспортные средства цветными сигнальными огнями.

I. Проверить и отклонить, если:

1. Вспомогательный фонарь используется для целей, отличных от тех, для которых он изготовлен или ранее одобрен суперинтендантом.

2. Вспомогательный фонарь не имеет прозрачного рассеивателя.

3. Любой отражатель в таком вспомогательном ламповом устройстве нечеткий.

ИСКЛЮЧЕНИЯ: Вспомогательное осветительное устройство, которое одновременно закрыто и не освещено, не подлежит проверке. Вспомогательное осветительное устройство, имеющее прозрачную линзу, прозрачные отражатели и неосвещенное, не подлежит проверке. Противотуманные фары и фары дальнего света, установленные ниже уровня обычных фар, должны быть проверены на цель, как указано в подразделах I 12 h и 13 f этого раздела, если они не закрыты.

ПРИМЕЧАНИЕ. Крышки должны быть такого типа, который будет установлен как оригинальное оборудование, а не лента, бумажные пакеты, алюминиевая фольга или аналогичные материалы.

4. На транспортном средстве установлена ​​сигнальная лампа (SAE-W) неутвержденного типа или измененная.

Отклонить, если на транспортном средстве есть провода, неутвержденные линзы или пластиковые крышки, любые другие материалы, не являющиеся оригинальным оборудованием, или любые цветные материалы, размещенные на или перед любыми дополнительными фонарями: резервными, поворотными, дальними, противотуманными, прожекторными или сигнальными.

5. Автомобили могут быть оборудованы более чем двумя противотуманными или дополнительными фарами; однако одновременно могут быть включены только два из этих типов огней. Отклонить транспортное средство, оборудованное фарой, установленной или используемой в качестве вспомогательного фонаря.

6. Автомобиль оборудован дополнительным фонарем, который не работает должным образом. (Если вспомогательная лампа была изменена путем удаления проводки, лампы и патрона, устройство будет считаться украшением, а не лампой, и не будет учитываться при проверке.)

7. Транспортное средство, оборудованное световой рекламной вывеской, за исключением коммерческих автомобилей, автобусов, эксплуатируемых в качестве общественного транспорта, такси и легковых автомобилей, используемых для доставки на дом продуктов питания промышленного производства. Коммерческие автомобили, автобусы общего пользования и такси могут быть оборудованы указателями свободных мест и мест назначения и одним постоянно горящим белым светом для ночного освещения наружной рекламы. Частные легковые автомобили, используемые для доставки на дом продуктов, приготовленных промышленным способом, могут быть оборудованы одним постоянно горящим белым светом для ночного освещения вывески, идентифицирующей предприятие, доставляющее продукты питания. Не отказывайтесь от утвержденных опознавательных огней.

8. Любая лампа не утвержденного типа или если лампы, которые должны гореть вместе как пара, не излучают свет одинакового цвета.

9. От объектива отломился кусок. Линза может иметь одну или несколько трещин при условии, что через трещину не проходит свет неестественного цвета. Заклеивание или заклеивание трещин или кусков не допускается.

10. Резервные лампы не требуются. Однако, если они установлены, они должны работать и проверяться.

Проверить и отклонить, если:

а. Требуемые лампы не утвержденного типа (SAE-R) или лампа была переделана;

б. Проводка или электрические соединения неисправны или нити накала не горят;

в. От объектива отломился кусок. Линза может иметь одну или несколько трещин при условии, что через трещину не проходит свет неестественного цвета. Заклеивание или заклеивание трещин или кусков не допускается;

д. Объектив отличается от прозрачного. Допустимы светодиодные (светоизлучающие диоды) фонари с прозрачным рассеивателем, если они одобренного типа. Для тех транспортных средств, которые оснащены несколькими светодиодными лампами (не лампами накаливания), они проходят техосмотр, если горит более 50% диодных ламп;

эл. Лампы не подключены к задней передаче. Транспортные средства, изготовленные без резервных фонарей, могут быть подключены к независимой цепи.

11. Поворотные фонари не требуются. Однако, если они установлены, они должны работать и проверяться.

Проверить и отклонить, если:

а. Требуемые лампы не утвержденного типа (SAE-K) или лампа была переделана;

б. Проводка или электрические соединения неисправны или нити накала не горят;

в. От объектива отломился кусок. Линза может иметь одну или несколько трещин при условии, что через трещину не проходит свет неестественного цвета. Заклеивание или заклеивание трещин или кусков не допускается;

д. Цвет света отличается от прозрачного или янтарного;

эл. Лампы не горят совместно с поворотниками.

12. Фары дальнего света не требуются. Однако, если они установлены, они должны работать и проверяться.

Проверить и отклонить, если:

а. Фары дальнего света устанавливаются на автомобили, оборудованные четырехфарной системой, кроме системы фар типа «F»;

б. Фары дальнего света не утвержденного типа или были изменены;

в. Цвет лампы отличается от белого;

д. От объектива отломилась часть, или он повернут в сторону от своего надлежащего положения. Линза может иметь одну или несколько трещин при условии, что через трещину не проходит свет неестественного цвета. Заклеивание или заклеивание трещин или кусков не допускается;

эл. Неисправна проводка или электрические соединения;

ф. Любая фара дальнего света установлена ​​выше уровня обычных фар или закреплена ненадежно, чтобы предотвратить чрезмерную вибрацию;

г. Фары дальнего света не имеют электропроводки, поэтому они будут гореть только при включении дальнего света штатных фар;

ч. Фары дальнего света не направлены так, чтобы центр горячей точки опускался на три дюйма на 25 футов, так что горячая точка находилась прямо перед фарой.

ПРИМЕЧАНИЕ: Фары дальнего света необходимо направлять с помощью оптического корректора фар. Допуск в четыре дюйма на 25 футов допускается как при горизонтальной, так и при вертикальной регулировке.

13. Противотуманные фары не требуются. Однако, если они установлены, они должны работать и проверяться.

Проверить и отклонить, если:

а. Автомобиль может быть оборудован более чем двумя противотуманными фарами; однако одновременно могут быть включены не более двух противотуманных фар;

б. Линза отличается от прозрачной или янтарной. Противотуманные фары могут иметь лампы с черным концом или небольшие металлические колпачки на конце лампы;

в. От объектива отломилась часть, или он повернут в сторону от своего надлежащего положения. Линза может иметь одну или несколько трещин при условии, что через трещину не проходит свет неестественного цвета. Заклеивание или заклеивание трещин или кусков не допускается;

д. Проводка или электрические соединения неисправны или нити накала не горят;

эл. Любая противотуманная фара установлена ​​выше уровня штатных фар или закреплена ненадежно;

ф. Лампы не подключены и направлены по следующей инструкции:

(1) Противотуманные фары являются лампами общего освещения, как указано в подразделе А настоящего раздела. Они должны прожечь цепь заднего фонаря, даже если на отдельном выключателе. Если они установлены на автомобиле с системой из четырех фар или на автомобиле с фарами дальнего света, они должны быть подключены к цепи ближнего света.

(2) Противотуманные фары должны быть направлены таким образом, чтобы верхний край зоны высокой интенсивности находился на горизонтальной центральной линии, а левый край зоны высокой интенсивности располагался на вертикальной средней линии. (То же, что и фары ближнего света.)

ПРИМЕЧАНИЕ: Противотуманные фары необходимо направлять с помощью оптического корректора фар. Допуск в четыре дюйма на 25 футов допускается как при горизонтальной, так и при вертикальной регулировке.

14. Точечные светильники не требуются; однако, если они установлены, они должны работать и проверяться.

Проверить и отклонить, если:

а. Транспортное средство оборудовано более чем двумя прожекторами;

б. Лампы не утвержденного типа (SAE-O) или лампа была переделана;

в. Линза любого прожекторного светильника не прозрачная;

д. От объектива отломилась часть, или он повернут в сторону от своего надлежащего положения. Линза может иметь одну или несколько трещин при условии, что через трещину не проходит свет неестественного цвета. Заклеивание или заклеивание трещин или кусков не допускается;

эл. Проводка или электрические соединения неисправны или нити накала не горят.

15. Дневные ходовые огни (ДХО) не требуются. Однако, если они установлены, они должны работать и проверяться. ДХО должны быть установлены парами.

ПРИМЕЧАНИЕ: ДХО могут быть подключены или не подключены к цепи заднего фонаря.

Проверить и отклонить, если:

а. Любая лампа, кроме фар, используемая в качестве ДХО, если она не утвержденного типа (SAE-Y2) и не имеет маркировки «ДХО»;

б. В качестве ДХО используются противотуманные фары или габаритные огни;

в. Используется более одной пары ламп, обозначаемых как ДХО;

д. ДХО устанавливается на высоте более 34 дюймов от центра лампы;

эл. Цвет отличается от белого до янтарного;

ф. ДХО не отключаются, когда фары находятся в любом положении «включено».

Любой ДХО, оптически объединенный с указателем поворота или аварийной лампой, должен отключаться при включении указателя поворота или аварийной лампы, а затем повторно активироваться при отключении указателя поворота или аварийной лампы.

Получено из VR545-01-07 § 16, эфф. 1 мая 1990 г.; с поправками, Регистр Вирджинии, том 10, выпуск 8, эфф. 9 февраля 1994 г.; Том 12, Выпуск 21, эфф. 7 августа 1996 г .; Том 15, Выпуск 2, эфф. 11 ноября 1998 г.; Том 17, Выпуск 15, эфф. 9 мая 2001 г.; Том 21, выпуск 4, эфф. 22 сентября 2004 г.; Том 24, выпуск 8, эфф. 1 марта 2008 г.; Том 28, Выпуск 24, эфф. 1 августа 2012 г.; Том 32, Выпуск 24, эфф. 3 октября 2016 г.; Том 33, Выпуск 25, эфф. 8 сентября 2017 г.; Том 35, Выпуск 1, эфф. 4 октября 2018 г.; Том 35, Выпуск 25, эфф. 1 сентября 2019 г.; Том 36, Выпуск 25, эфф. 4 сентября 2020 г.

Не работают противотуманные фары или фары Технический осмотр и стоимость

Противотуманные фары или фары не работают Технический осмотр и стоимость

ЗАПРОСИТЬ ЦЕНУ

Ориентировочная цена рядом со мной

Местонахождение сервиса

Рейтинги клиентов

(27)

Как работает диагностика

Мгновенно заказать сертифицированного мобильного механика и диагностировать проблемы0 03 9 необходимый ремонт

Ваш автомобиль готов к работе

Честные, авансовые и прозрачные цены на все услуги

Наши сертифицированные мобильные механики могут приехать к вам прямо сейчас.

Посмотреть наличие

Отзывы покупателей

(27)

Противотуманные фары и фары дальнего света улучшают видимость, которую обеспечивают ваши фары в различных дорожных ситуациях. Чтобы улучшить видимость в условиях тумана, противотуманные фары излучают широкий луч, помогая водителю лучше видеть дорогу. Фары дальнего света могут быть особенно полезны, добавляя больше света на особенно темную и незнакомую дорогу. Когда противотуманные фары и фары дальнего света выходят из строя, водители могут с трудом приспособиться к стандартным фарам дальнего/ближнего света.

Как работает эта система:

Когда водитель хочет использовать свои противотуманные фары или фары дальнего света, он включает переключатель в салоне, который указывает реле, что фары должны быть включены. Затем реле передает энергию от аккумулятора для питания фар. Предохранители предохраняют электрические компоненты автомобиля от перегрузки системы и могут перегореть или разорвать соединение при обнаружении проблемы.

Распространенные причины этого:

  • Перегорел предохранитель: : В качестве первого средства многие механики проверят ваши предохранители в случае выхода из строя электрического компонента, такого как противотуманные фары или фары дальнего света. Когда предохранитель перегорает, он предотвращает замыкание цепи и не позволяет включить свет.

  • Перегоревшие лампочки: Со временем лампочки изнашиваются и перестают работать. Хорошим признаком того, что лампочка перегорела, является то, что не горит только одна лампочка, а другая работает нормально. Если лампочка перегорает, это обычно не влияет на остальную часть электрической системы, позволяя другим лампочкам нормально функционировать.

  • Плохое реле: Реле передает питание от аккумулятора на сами фонари, но когда реле выходит из строя, соединение невозможно завершить. Реле также может выйти из строя из-за неправильного заземления. Провод, который не заземлен должным образом, не может защитить цепь и обеспечить выход для накопления избыточного заряда. Автомобиль с неисправным реле или плохой массой может быть не в состоянии успешно включить противотуманные фары или фары дальнего света.

Чего ожидать:

Лучший мобильный механик приедет к вам домой или в офис, чтобы определить, почему отказали ваши противотуманные фары или фары дальнего света. Затем механик предоставит подробный отчет об осмотре с указанием характера неисправности и стоимости любого ремонта, который необходимо выполнить.

Как это делается:

При проверке электрических компонентов вашего автомобиля, особенно предохранителей и реле, механик принесет с собой мультиметр, который поможет ему или ей диагностировать, какой конкретный компонент вышел из строя. Механик сначала осмотрит автомобиль на наличие признаков поверхностных повреждений (например, сломанные фары, изношенная или неполная проводка). Если на автомобиле нет поверхностных повреждений, механик приступает к осмотру различных компонентов электрической цепи.

Механик, скорее всего, начнет с проверки предохранителей автомобиля. Типичное транспортное средство имеет множество предохранителей, соответствующих различным функциям, таким как освещение, радио и вспомогательные источники питания. Механик проверит предохранители, относящиеся к противотуманным фарам и фарам дальнего света, чтобы убедиться, что они не перегорели. Если это так, он или она заменит предохранитель другим, соответствующим силе тока цепи.

Если предохранители исправны, механик проверит лампы противотуманных фар и фар дальнего света, чтобы убедиться в их исправности. Плохая лампочка, как правило, имеет обрыв нити накала, что препятствует прохождению тока через лампочку и освещению газа внутри. Если лампочку необходимо заменить, механик заменит ее лампочкой, подходящей для автомобиля.

Если механик подозревает, что реле неисправно, он или она найдет соответствующее реле противотуманных фар и фар дальнего света и с помощью мультиметра проверит сопротивление блока. Если реле не работает должным образом, механик заменит его и проверит правильность подключения.

Во всех случаях механик перед уходом обязательно проверит ваши фары, чтобы убедиться, что они работают правильно.

Насколько важна эта услуга?

Противотуманные фары и фары дальнего света обеспечивают водителю лучшую видимость в потенциально опасных ситуациях. Водителям с большей потребностью в этом дополнительном освещении следует проявлять осторожность при поиске ремонта. Мобильный механик может заменить необходимые компоненты, чтобы не ухудшать видимость во время поездок на работу. Некоторым водителям может быть сложно настроиться исключительно на дальний и ближний свет после регулярного использования противотуманных фар и фар дальнего света. Наличие этого дополнительного уровня безопасности, дополнительной видимости, может повысить способность водителей избегать опасных ситуаций.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и пробег 12 000 миль



Последние статьи и вопросы определение P0214 — это общий код неисправности, указывающий на проблему с форсункой холодного пуска номер 2. Этот код можно увидеть с P0213 или кодами пропусков зажигания, обогащения или бедной смеси. Что означает код P0214…

Сколько зарабатывает механик в Орегоне?

Средняя зарплата автомехаников в Орегоне составляет 37 тысяч долларов, а некоторые механики зарабатывают до 45 тысяч долларов.

Руководство №1 по кодам купонов на замену масла (обновлено 12/2020)

Наиболее подробное руководство по навигации по купонам и скидкам на замену масла.

Шестерни проскальзывают.

Если ваша автоматическая коробка передач буксует, то либо уровень жидкости низкий, либо у вас есть внутренние проблемы с коробкой передач (вышел из строя передний насос, неисправный регулятор давления и т. д.). Даже проверка трансмиссионной жидкости может быть трудной задачей, так что лучше оставить ее…

Проблемы с двигателем — BMW 750iL 1991 г.

Ваш двигатель перешел в аварийный режим. Компьютер двигателя определяет, что одна (или другая) сторона работает неадекватно, что приводит к отключению этой стороны. Чаще всего это происходит из-за выхода из строя топливного насоса. Топливный насос…

Нет нагрева при движении на холостом ходу или медленном движении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
