Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Управлять транспортным средством сложно, не имея представления о состоянии мотора, трансмиссии, тормозов. Связь между узлами и агрегатами авто и водителем осуществляется через сигнализаторы на доске приборов. Как читать значки на приборной панели автомобиля ВАЗ 2114, по умолчанию должен знать каждый владелец.

Описание и назначение приборов

Приборная панель встроена в торпедо, сразу за рулем, чуть ниже уровня глаз водителя. Приборы, расположенные на доске, работают от штатной электросети, оставаясь при этом механическими устройствами. Обозначение значков на панели автомобиля ВАЗ 2114 стоят пристального изучения.

Практика доказала, что оптимальное количество элементов на доске – десять. Меньшее число – недостаточно информации, а если лампочек, иконок, кнопок больше, внимание водителя рассеивается. Значки на приборной панели автомобиля ВАЗ 2114 по количеству приближены к классическому набору.

Обозначения первой группы – контрольно-измерительные приборы

Индикаторы сигнализируют о неисправностях, предупреждают о возможных неполадках, состоянии и уровнях технических жидкостей. Все обозначения относятся к одной из двух групп:

• контрольно-измерительные приборы;
• контрольные лампы.

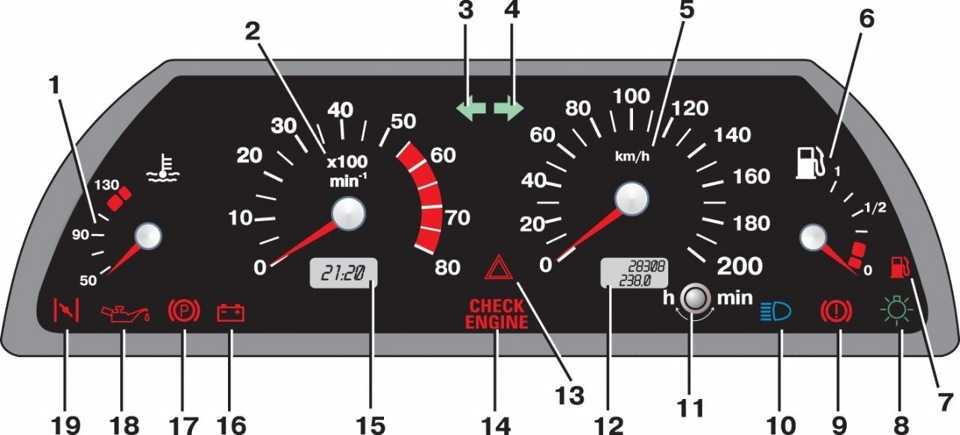

На фото первая группа.

Тахометр

Это специальный прибор, который измеряет количество оборотов вращающейся детали в единицу времени. «Деталью» в автомобиле является коленчатый вал (КВ) двигателя. Количество оборотов «сердца» машины важно знать для правильного выбора скоростей, своевременного переключения передач.

Тахометр четырнадцатой «Лады» находится слева от указателя скорости. Прибор получает данные с бортового компьютера, показывающего реальное количество оборотов КВ на данный текущий момент времени.

Тахометр

Технически тахометр модели «Лада 2114» выполнен как круглое окно с нанесенной шкалой. Последняя имеет шаг в 5 единиц. Цифровое обозначение начинается с 10, заканчивается на показателе 80 единиц.

Чтобы посчитать количество вращений КВ, нужно увиденное на приборе число умножить на 100. Получается, если стрелка прибора показывает 20, то КВ в данное время совершает 2000 об/мин.

Зона от 55 до 60 на тахометре «Лады 2114» закрашена красным цветом – опасная зона, попадать в которую рискованно: силовой агрегат может выйти из строя.

Для отображения текущего времени и температуры за бортом предназначено маленькое окошко ниже шкалы тахометра.

Спидометр

Прибор для измерения мгновенной скорости авто называется спидометром. В приборную панель«Ладе 2114» инсталлирован спидометр аналогового (механического) типа. Данные на стрелочный измерительный прибор идут с датчика, расположенного в КПП.

Спидометр

Спидометр выглядит как круглое окно, проградуированное от 0 до 200. Шаг равен 10 км/ч. Однако прибор работает с погрешностью, которая, согласно ГОСТу, всегда положительная – +5 км/ч. Минусового отклонения не бывает.

На спидометре, в нижней его центральной зоне, есть дисплей с отображениями текущего пробега и общим километражем с момента эксплуатации транспортного средства.

Указатель остатка топлива

Правее спидометра располагается важный для водителя стрелочный прибор, сообщающий, какой в баке остаток топлива. Стрелка на «0» говорит о пустом бензобаке, на цифре «1/2» – полбака, на «1» – полный бак.

Индикатор топлива на панели приборов

Выше шкалы нанесено графическое изображение бензоколонки, информирующее о полностью заправленном бензобаке. Ниже и правее есть такой же маленький сигнализатор, который загорается оранжевым, когда в баке остается критическое количество бензина. Для модели «Лада 2114» это 6 л.

Температурный датчик

Между головкой блока цилиндров и термостатом в «Ладе 2114» инсталлирован контроллер температуры антифриза. Он определяет реальную температуру ОЖ мотора в данный момент времени.

На информационную доску показания датчика выведены слева от указателя оборотов двигателя. Тут нанесена градуировка с делением 20 градусов. Цифры начинаются с 50, заканчиваются на 130. Красный сектор, требующий немедленной остановки транспорта, попадает на 105°.

Обозначение лампочек и индикаторов на панели

Указатели скорости, оборотов КВ, температуры двигателя и остатка топлива относятся к контрольно-измерительным приборам. Кроме них существуют многочисленные значки на панели автомобиля ВАЗ 2114, которые представлены на фото:

Обозначение лампочек и индикаторов на панели

Расшифровка значков в машине на панели управления ВАЗ 2114 следующая:

1. Масленка с каплей – в картере не достает масла. Сигнал о дефиците смазки водитель получает постоянным свечением красной лампочки.
2. Дворники с брызгами – в омывательном бачке почти не осталось жидкости. Оранжевое свечение появляется, когда остается 1 литр.
3. Термометр – ОЖ на минимальной отметке. Сигнализирует желтым.
4. Машина с распахнутой дверцей – не прикрыты двери. Горит красным.
5. Перечеркнутая лампа – проблемы с оптикой. Также водителю следует обратить внимание на стоп-сигнал и на исправность габаритов.
6. Кружок с разбегающимися штрихами – неполадки с тормозами, скорее всего, стерлись колодки.
7. Символ человека с ремнем – экипаж не пристегнут ремнями безопасности.

Другие значки на приборной панели автомобиля ВАЗ 2114 и контрольные лампы:

• Разнонаправленные стрелки вверху – сигнализаторы поворотников, горят зеленым.
• Красный треугольник – требование немедленной аварийной остановки.
• «Чек» – неполадки с мотором.
• Синяя лампа – дальние оптические приборы.
• Зеленая лампа – ближние приборы освещения.

Индикаторы на приборной панели автомобиля

Первые модификации авто «Лады 2114» имеют такие символы:

Читайте также: Штатный бортовой компьютер «ВАЗ 2115»: инструкция по эксплуатации, обозначения значков

• Канистра с каплей – недостаток моторного смазки.
• «Р», заключенная в кружок, – отключился ручник.
• АКБ – прибор разрядился.
• «!» в кружке – не хватает тормозной жидкости.

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Обозначение кнопок

Клавиш на доске управления немного. Производят они следующие действия (описание кнопок слева направо):

1. Первая — обновляет время и температуру.
2. Вторая – дальние и ближние световые приборы.
3. Третья – задние противотуманки.
4. Четвертая – передние противотуманки.
5. Пятая – активирует подогрев заднего остекления.

Данные, полученные со значков и графических изображений, помогают следить за работой мотора и других важных узлов автомобиля.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.

com/

ваз 2114значки на приборной панели

02.07.2021 0

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается основным элементом представленной информации, где отражается все техническое состояние автомобиля. Находится щиток приборов на ваз 2114 перед глазами водителя. Ведь именно за счет панели управления водитель может понять, что в автомобиле имеется неисправность, это так называемое связное устройство между водителем и автомобилем. Так как производство автомобилей не стоит на месте, то все время  добавляется новыми датчиками, кнопками и значками.

Всего здесь представлено несколько видов элементов:

• Индикатор-лампочка, она будет сигнализировать о некоторых системах расходников, таких как топливо, тормозная жидкость, масло и многие другие.
• Тахометр и спидометр.
• А также узел переключения работы спидометра.

Точно к таким же системам управления можно отнести и рычаги переключения поворотников, ближнего и дальнего света, и многое другое.

Теперь стоит разобрать, все обозначения, представленные на панели управления более подробно. А также что обозначает тот или иной индикатор, и что необходимо делать, если они загораются. Но бывают случаи, когда  кнопки и лампочки выходят из строя, и их обязательно стоит ремонтировать, так как это основные связные, которые будут указывать на неисправность.

1 Главные элементы панели управления

1.1 Тахометр

1.2 Спидометр

1.3 Указатель остатка топлива

1.4 Температурный датчик

1.5 Лампочки индикаторы

1.6 Кнопки управления

1.6.1 Первый ряд

1.6.2 Второй ряд

2 Схема приборной панели

2.1 Подключение к БИ БСК ВАЗ 2114 (15)

Главные элементы панели управления

Самое главное место в автомобиле отводится таким приборам как тахометр и спидометр, еще сюда можно отнести датчик топлива, температуры охлаждающей жидкости. И стоит разобрать эти приборы более подробно, чтобы все было понятно в дальнейшем.

Тахометр

Он представлен в виде устройства со стрелкой, его сигнал приходит на бортовой компьютер модели. На это устройство выводятся данные об оборотах автомобиля. Всего тахометр имеет 5 шкал, и цифры здесь имеет каждая вторая шкала, максимальное число оборотов составляет 80. Для того чтобы определить обороты необходимо число указанное на тахометре умножать на 100. Производители на устройстве указали максимальное число оборотов, при достижении которых двигатель автомобиля может выйти из строя. Под ним располагается небольшое окошко, где указывается время и температура воздуха на улице.

Спидометр

На ваз 2114 имеется индукционный стрелочный спидометр, он расположен с правой стороны приборной панели. На спидометре также имеются определенные деления, количество одного деления составляют 10 км. Всего автомобиль может развить скорость до 200 км/ч. Устройство будет работать за счет датчика, который измеряет скорость, и он располагается в коробке передач автомобиля. Но все спидометры, которые установлены на ваз 2114 будут выдавать погрешность в 5 км. Внизу под спидометром также находится электронное табло, где указываются точные данные о пробеге автомобиля, а также можно посмотреть пробег, который прошел автомобиль за определенный период времени. Обычно эти цифры указываются под общим пробегом. Но основной пробег так не скрутить, а  можно только сбить нижние показания при помощи ручки переключения, которая располагается рядом.

Указатель остатка топлива

Он находится в правой части приборной панели, также имеет элемент в виде стрелки, которая указывает на количество бензина в баке автомобиля. Всего датчик имеет три риски, где установлены цифры, они и будут указывать на количество бензина. Если стрелка находится на отметке 1, то это указывает на полный бак. Отметка _½ будет свидетельствовать о середине топливного бака. Также здесь есть сигнальная лампочка, которая укажет слишком низкий уровень бензина, и если стрелка находится на нем, то лучше всего заправить автомобиль.

Температурный датчик

Он показывает температуру охлаждающей жидкости в автомобиле, он также имеет определенную шкалу с 20 единицами. Минимум температуры это 50, а максимум это 130, но лучше не достигать максимума, так как это критично для автомобиля. Стоит помнить, что при закипании охлаждающей жидкости, необходимо срочно остановить автомобиль, и заглушить двигатель, в этом случае может выйти из строя двигатель. Бывает так, что датчик показывает неточную температуру или вообще ее не показывает, в этом случае проверяют электропроводку. Она очень часто окисляется, и датчик перестает показывать правильные данные, для чистки контактов используют растворитель. Но в некоторых случаях он полностью выходит из строя, поэтому его лучше заменить на новый.

Лампочки индикаторы

Вот теперь стоит обсудить такие лампочки индикаторы, которые имеют свое назначение и значки. Все лампочки установлены по всем правилам и нормам, предусмотренным в автомобиле. Но и тут есть определенные расхождения, так как все будет зависеть от модели и года выпуска автомобиля.

	Индикатор уровня масла в двигателе. Если масло находится на критической отметке, то данная лампочка горит оранжевым цветом. Как только она загорелась, стоит незамедлительно, провести, долив масла в систему.
	Лампочка омывателя, она покажет, когда стеклоомывающей жидкости в бачке будет слишком мало. Всего в такой бачок можно залить до 5 литров жидкости, лампочка может загореться, когда жидкости остается меньше литра.
	Недостаток охлаждающей жидкости. Индикатор, который отвечает за количество охлаждающей жидкости в системе. Именно за ним необходимо более тщательно следить.
	Двери не закрыты. Также панель приборов ваз 2114 имеет маленькие черточки под наклоном, они будут указывать, что двери автомобиля не закрыты.
	Перегоревшие лампочки. Есть здесь индикатор на перегоревшие лампочки стоп сигналов, фар и других, если произошла поломка, то лампочка загорается также оранжевым цветом.
	Износ тормозных колодок. Индикатор, указывающий на большой износ тормозных колодок, он будет гореть с момента нажатия на педаль тормоза и до тех пока не заглушить автомобиль.
	Не пристегнутый ремень безопасности. В некоторых автомобилях этой марки, есть сигнализатор, который указывает на не пристегнутый ремень безопасности.

Все автомобили раннего производства имеют еще несколько дополнительных значков, которые отвечают за:

	Внутри круга располагается буква Р, она будет обозначать, что включен ручной тормоз на автомобиле.
	Есть своеобразный знак аккумуляторной батареи, если он загорелся, то стоит провести зарядку аккумулятора.

Также на приборной панели может загореться восклицательный знак, который укажет на маленькое количество тормозной жидкости в системе. В этом случае стоит проверить и долить до нужного уровня. Конечно, приборная панель ваз 2114 может указать на неполадки в двигателе автомобиля, на это будет указывать значок в виде двигателя. Но бывает так, что этот чек загорается, даже когда нет неисправностей, поэтому лучше сразу обратиться на ТО, чтобы провели диагностику.

Конечно, панель приборов ваз 2114 достаточно много показывает нужной информации, которая будет сигнализировать о неисправностях в автомобиле, а также водитель будет сразу понимать, что именно неисправно в машине.

Кнопки управления

По центру где, находится приборная панель на ваз 2114, есть также кнопки управления, они располагаются в один ряд и выполняют следующие функции:

Кнопки управления. Первый ряд

Первый ряд

1. При помощи этой кнопки можно отключить или включить габаритные огни автомобиля, если габариты выключены, она будет гореть зеленым цветом.
2. Также рядом располагается кнопка отключения и включения фар в автомобиле.
3. Есть здесь на рычаге переключения поворотников, и включение дальнего света, на панели приборов он светится синим цветом.

Кнопки управления. Второй ряд

Второй ряд

1. При нажатии на эту кнопку можно включить или выключить противотуманные фары спереди. Но перед тем как включить их сначала включают габариты.
2. Далее идет кнопка включения и отключения задних противотуманок.
3. Затем кнопка на выключении обогрева стекла заднего стекла на багажном отделении.

Стоит помнить, что выключатель не включится, пока не загорятся габаритные огни, а также при включенных фарах габариты гореть не будут.

Схема приборной панели

Панель приборов ваз 2114 представляет собой схему правильного подключения всех необходимых устройств и проводов к ним. Это так называемая электронная схема всех представленных в автомобиле электрических элементов. Обычно ее используют для того чтобы внести небольшие изменения в общую конфигурацию, а также поможет правильно отремонтировать или заменить вышедшее из строя устройство.

Всего на схеме представлено 26 соединений, чаще всего инструкция сразу указывается в книге обслуживания автомобиля. Если разобрать панель приборов ваз 2114, то можно увидеть два блока красного и белого цвета, а уже к этим блокам идет подключение необходимых элементов. Но подключение здесь должно производиться в определенном порядке.

Увеличить схему!

Панель приборов ваз 2114 и индикаторы на ней слишком тусклые, и в этом случае некоторые водители проводят тюнинг, то есть установку дополнительной подсветки.

Все это можно сделать своими руками, по определенной инструкции:

1. Все старые лампочки меняют на новые светодиодные, но на них лучше всего установить термоусадку, чтобы свет был правильно расположен.
2. Новые лампы подключают к проводам, работающим от печки. Но тут лучше использовать лампочки одного цвета. Чаще всего они бывают синими или красными.
3. Также на сегодняшний день многие водители выбирают специальную люминесцентную ленту. Ею можно обклеить всю приборную панель, это поможет значительно обновить внешний вид панели. В некоторых случаях для тюнинга выбирают диодные лампочки.

В заключении можно сказать, что панель приборная на ваз 2114 представлено достаточно просто и понятно. И если сразу изучить все эти значки и кнопки, то можно сразу определить поломку, и все они не будут вызывать никаких трудностей.

То есть приборная панель ваз 2114 будет указывать на следующую полезную информацию:

• Техническое состояние автомобиля, а также его безопасность в движении.
• Наличие топлива и других смазочных и рабочих жидкостей.
• Можно посмотреть динамику автомобиля.
• И многая другая полезная информация.

Все это можно увидеть на приборах и значках в автомобиле, которые подсоединены к электронной схеме. Конечно, если какие то значки стали загораться в автомобиле, то нужно сразу реагировать, чтобы во время устранить неисправность.

Подключение к БИ БСК ВАЗ 2114 (15)

Подключение к БИ БСК ВАЗ 2114 (15) (Блок Индикации Бортовой Системы Контроля)
1	Оранжевый	К предохранителю F16 (Клемма 15 замка зажигания)
2		Не используется
3	Черный	Масса
4	Белый	К реле контроля исправности ламп
5	Серый (сер/гол)	К микровыключателю замка зажигания
6	Бело-черный	К плафону освещения салона
7	Серо-черный	К выключателям дверей пассажиров
8	Серо-белый	К датчику уровня масла
9	Розово-зеленый	К датчику уровня охлаждающей жидкости
10	Розово-белый	К датчику уровня омывающей жидкости
11	Черно-белый	К датчику непристегнутых ремней
12	Розово-оранжевый	К датчикам тормозных колодок
13	Голубой/белый (2 пр. )	К выключателю двери водителя

Что есть свеженького?

17.10.2022

Ежегодно автомобильные концерны выпускают новые более современные и модернизированные марки автомобилей. Так и…

Далее 15.10.2022

КАСКО – это выгодное страхование любого транспортного средства, которым возможно будет воспользоваться в…

Далее 14.10.2022

В некоторых случаях при ремонте требуются именно оригинальные запчасти, а вот аналои могут не подойти. Чтобы не…

Далее 14.10.2022

Во время эксплуатации любого транспортного средства бывают моменты, когда некоторые детали выходят из строя и…

Далее

Панель приборов ВАЗ 2114: обозначения значков и описание кнопок (фото)

Содержание:

1. Основные приборы и их расшифровка
2. Лампочки, индикаторы значки
3. Кнопки и их обозначение

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение	Обозначение
Значок канистры с каплей жидкости	Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого, подсвечивается красным
Значок дворников и фонтанчика	Сообщает о недостаточном количестве омывающей жидкости. Если омывателя остается меньше литра, значок загорается оранжевым
Значок термометра	Говорит о снижении уровня охлаждающей жидкости в расширительном баке на холодном двигателе ниже допустимого. Загорается оранжевым цветом
Значок машины с открытыми дверьми	Сообщает о том, что какие-то из дверей не закрыты. Подсвечивается красным
Значок перечеркнутой лампочки	Сообщает о неисправности габаритов или стоп-сигналов
Значок круга со штрихами по бокам	Говорит о неисправности тормозов, выработке колодок
Значок человека с ремнями безопасности	Сообщает о том, что кто-то не пристегнул ремни.
Значок двух зеленых стрелок	Сигнализируют о включении левого или правого поворотника
Значок Check Engine	Загорается красным при возникновении неполадок двигателя
Значок синей лампочки	Говорит о включенном дальнем свете
Значок зеленой лампочки	Говорит о включении ближнего света.
Обозначения, предусмотренные на ВАЗ 2114 более ранних модификаций
Красный значок канистры с каплей жидкости	Сигнализирует о падении масла, означает аварийное давление масла
Значок буквы «Р» в кружочке	Сигнализирует о не выключенном ручном тормозе
Изображение аккумулятора	Включается при разрядке аккумуляторной батареи
Значок восклицательного знака в кружке	Загорается красным, сообщает о снижении уровня тормозной жидкости.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустеющем баке, к примеру, вы сможете вовремя завернуть на заправку и не заглохнуть посреди дороги.

 Загрузка …

---

Обозначения датчиков на приборной панели ваз 2114. Кнопки, лампочки, значки, индикаторы. Профессиональная модификация автомобиля

Вопрос тюнинга бюджетных моделей автомобилей ни в коем случае нельзя рассматривать как тюнинг с большой буквы. Во-первых, очень большие сомнения в том, что Никифор Молотков из Вологды обладает большими знаниями и опытом для того, чтобы сделать тот же ВАЗ лучше, удобнее и быстрее. А во-вторых, если вам не нравится дизайн автомобиля, то зачем покупать? Но это вопрос скорее философский, а шестерки, тройки, восьмерки совершенствовались, совершенствуются и будут улучшаться.

Вы когда-нибудь видели тюнингованный Mercedes S-класса? На лампочки во всех дверях, восемь выхлопных труб, спойлер, карбоновые нейлоновые обвесы и турецкие легкосплавные диски? Ты знаешь почему? Потому что в Германии уважают мнение дизайнеров и дизайнеров и понимают, что над тюнингованным Mercedes S-класса AMG работал не один инженер, а сотни людей.

Но наш человек не знает преград, а все тонкости дизайна и уникального внешнего вида мы решаем практически моментально. Есть много примеров этого. Но чем хороша обработка салона ВАЗ 2114, так это тем, что там практически ничего нельзя испортить.

Существует множество способов изменить интерьер 2114, и главным претендентом на изменение дизайна и функциональности стала приборная панель ВАЗ 2114. Тюнинг его может состоять как из косметических изменений, так и из более глубоких доработок, о целесообразности которых мы постараемся не говорить.

Но они есть, владельцы активно меняют приборку, способствуя развитию новой отрасли — производству тюнинг-комплектов для моделей ВАЗ. Эта отрасль настолько распространена, что заслуживает отдельного рассказа, но сегодня нас интересуют предложения по замене приборки.

Тюнинг-комплект приборной панели ВАЗ 2114

Далеко не уедем и ничего придумывать не будем. Все, что можно сделать с приборной панелью, эти ребята уже сделали. Как правило, тюнинг-комплекты не копаются в дебрях КИПиА, а используют те решения, которые лежат на поверхности:

Примеры типовых решений для приборки ВАЗ 2114

Не самое простое, но эффективное решение для приборная доска. Помимо основных приборов, к стандартным размерам панели приборов добавился индикатор давления масла. Более того, производитель унифицировал щиток по размерам с некоторыми другими аналогичными моделями. Возможна установка таких с одной шкалой. Цветовые шкалы выглядят гораздо интереснее стоковых, но их цвет не всегда способствует читабельности. Органично впишутся хром или пластик, под хром, окантовка. Все контрольные лампы скрыты под матовым пластиком, что, несомненно, должно сделать приборку загадочной и непредсказуемой. В принципе приемлемый и спокойный вариант, если надоела скучная и унылая штатная панель.

Немного спорное решение, которое производитель назвал APC2, и позиционирует как наиболее агрессивное, наверное по аналогии с нарисованной приборкой из Need For Speed. Центральное место занимает тахометр, который должен показывать полную мощность полуторалитрового двигателя. Именно на тахометр сделан акцент, как и на приборных панелях автомобилей для трековых и многодневных гонок. Несмотря на несколько комичную ситуацию, белые шкалы выглядят убедительно, а читаемость козырька отличная. За исключением спидометра, который до 220 км/ч все равно не должен размечаться. Прямоугольный монохромный стандартный ЖК-дисплей выглядит в этом спортивном компоте несколько нелепо, разрывая пространство тахометра и напоминая дисплей электронных часов с музыкой из 80-х.

Если у вас нет лишних денег, чтобы обратиться на СТО для того, чтобы снять приборную панель, вы можете сделать все сами. Хоть указанный процесс и не сложный, но все же необходимо понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет вовремя узнать всю полезную информацию о состоянии автомобиля. Именно поэтому, если торпеда ВАЗ 2114 придет в негодность, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о креплении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется от 15 000 рублей, что является достаточно значительной суммой. Конечно, бывают ситуации, когда замена просто необходима. Примером может служить дорожно-транспортное происшествие, в результате которого на панели появились большие трещины, препятствующие ее качественному функционированию.

Предварительное снятие панели, особенности

Приобретите в магазине фигурную отвертку и с ее помощью постепенно откручивайте винты, крепящие панель приборов. Это сразу три элемента, которые крепят левый экран центральной консоли. Если не можете разобраться с их расположением, ориентируйтесь на то место, где находятся педали водителя. Также снимаем саморез, который находится под заглушкой или, если вы ранее устанавливали магнитолу, то под ней.

Тем, кто недавно ездил за рулем, необходимо знать, что штекер находится рядом с кнопкой, включающей обогрев заднего стекла автомобиля ВАЗ. После этого абсолютно все сколы нужно будет вытащить с поверхности панели приборов. Лучше всего, если вы потом произведете их полную замену. Это обеспечит более качественное крепление и не позволит вам потом запутаться в деталях.

При работе учитывайте, что они расположены на прикуривателе и подсветке пепельницы. Обязательно нужно снимать рулевую колонку. После окончания демонтажа снимается и руль. После этого колонна плавно соскользнет вниз. Далее выворачиваются все оставшиеся винты и аккуратно вдавливается внутрь блок, отвечающий за управление обогревом автомобиля.

После снятия всех указанных элементов приборной панели также потребуется открутить кронштейн крепления. Это элемент, который проходит от пола автомобиля прямо к панели приборов. Обратите внимание, что к нему также крепятся держатель реле и предохранители системы впрыска топлива. Не забывайте, что также потребуется снятие поперечного крепления.

Нужно аккуратно поддеть, а затем снять ручки, отвечающие за регулировку фар и управление освещением в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки. Все работы с панелью приборов необходимо проводить с максимальной осторожностью, чтобы не повредить исправные элементы.

В дальнейшем откручиваются все гайки, и отсоединяются фишки, которые находятся в иммобилайзере и бардачке. После того, как вы завершили снятие всех сопутствующих элементов, аккуратно обращаясь со старой панелью, вытяните ее на себя. Только теперь можно приступать к установке новой приборной панели. Ничего сложного или трудоемкого в этой задаче нет, но определенное количество своего времени на установку все же придется потратить.

Модификации панелей, специальные детали

У каждого владельца ВАЗ 2114 наступает момент, когда ему надоедает каждый день видеть заводскую панель приборов и возникает желание установить новую, улучшенную модификацию. Данная инструкция позволит вам максимально эффективно выполнить поставленную перед вами задачу, не обращаясь в пункты технического обслуживания.

Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели торпед, на которых спидометры выполнены в цифровом виде. Их производит и продает, правда, за очень солидную цену компания «Гамма». Однако стоимость окупается уникальными внешними данными, позволяющими оформить панель приборов таким образом, чтобы она отвечала всем требованиям современного стиля.

Если перед вами стоит вопрос, где именно можно достать новую панель, то вариантов очень много. В первую очередь можно посетить рынки, специализированные автомагазины, интернет-доски объявлений и аукционы. В итоге вы найдете товар, который устроит вас как по качеству, так и по цене.

В промежутке после того, как вы демонтировали панель приборов, но еще не приступили к установке новой, подумайте о возможности ее декорирования для придания максимальной индивидуальности. Не забудьте старую панель, которую вы так бережно вынимали. Если на ней не будет видимых трещин, ее можно будет продать через интернет примерно за 1/3 стоимости новой торпеды.

Таким образом, вы возвращаете себе часть денег, отданных на покупку новой детали салона автомобиля. Если вы серьезно относитесь к тому, чтобы ваша панель выделялась из толпы, добавьте неоновую подсветку или подсветку, чтобы сделать стандартное заводское освещение более универсальным.

Помните, что при креплении панели особое внимание следует уделять не только шкале и стрелкам, но и кнопкам, которые на ней расположены. Конечно, не стоит лепить освещение там, где это необходимо, здесь тоже нужно соблюдать строгие пропорции, ведь яркие огни все равно будут отвлекать вас в пути. Особенно, если при необходимости придется неоднократно проезжать сложные участки маршрута.

Если вы хотите сделать панель идеальной, приступайте к созданию более тщательной звукоизоляции. Для проведения вышеперечисленных работ в автомобиле ВАЗ 2114 потребуется приобрести специальные материалы. Но лучше всего, если вы сделаете эту задачу параллельно с заменой панели. Ведь если вы уже установили новую версию, то придется заново все выкручивать.

Чтобы выполнить не только замену панели приборов, но и освежить внутреннюю отделку, вам придется либо обратиться на СТО, либо заняться тюнингом самостоятельно, полностью рассчитывая на свои силы. Это поможет сэкономить значительное количество времени и денег, которые пришлось бы потратить на доставку автомобиля в профессиональную мастерскую. Удачи!

Неудивительно, что абсолютно каждый современный автомобиль оборудован приборной панелью, ведь именно благодаря ей водитель может следить за основными распознаваемыми транспортными средствами. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря, такая панель играет роль связующего звена между человеком и транспортным средством.

С развитием приборной панели она была оснащена дополнительными датчиками и индикаторами, делающими процесс управления автомобилем более удобным и безопасным. Если вы хотите узнать, какие элементы есть на приборной панели ВАЗ 2114, 2115, то обязательно ознакомьтесь с этой статьей.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Для начала рассмотрим описания и значение значков и кнопок на панели, независимо от того, оснащен ли автомобиль инжекторным или карбюратор.

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр, обрабатывает информацию, поступающую от коленчатого вала, и отображает ее на панели. Тахометр показывает количество оборотов двигателя.

3,4 — Указатели поворота. В случае, когда индикаторы мигают одновременно, но медленно, это может указывать на возможную проблему с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается спидометр. Благодаря ему водитель может определить скорость движения. Допускается небольшая погрешность показателей, но она не должна превышать показатель более чем на 5 километров. Если такие показания значительно отличаются от реальных, то, скорее всего, проблема в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда уровень в баке падает до 6-7 литров, загорается красная лампочка, что говорит о необходимости заправки автомобиля.

7 — Индикатор низкого уровня топлива.

8 — Символ, указывающий на включение света. Работает при включении ближнего света и габаритов.

9 — Стоп-сигнал указывает на неисправность тормозной системы автомобиля. Чаще всего он загорается, если в автомобиле недостаточно тормозной жидкости.

10 — Синий свет указывает на то, что фары включены.

11 — Кнопка сброса индикатора суточного пробега. В верхней части отображается общий пробег автомобиля, а в нижней — суточный пробег.

12 — дисплей бортового компьютера с индикаторами пробега.

13 — Символ тревоги (световой). При включении аварийного освещения индикатор мигает красным.

14 — Проверить символ. Срабатывает при возможных проблемах с силовым агрегатом автомобиля. Причин этому может быть много, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых агрегатов двигателя. В любом случае необходимо обратиться в сервис для диагностики или ремонта компьютера.

15 — Датчик температуры наружного воздуха и индикаторы времени. Кнопка сброса суточного пробега позволяет пролистывать от температуры до времени при прокрутке.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае почти полной разрядки аккумулятора. Если индикатор светится очень слабо или, наоборот, ярко, то проблема может быть в генераторе.

17 — Значок активации ручника. Горит как при работающем двигателе, так и наоборот.

18 — Значок, показывающий давление моторной жидкости. Обычно его появление свидетельствует о недостаточном количестве смазывающей смеси. В этом случае обязательно проверьте уровень масла. Иногда проблема может быть связана с неправильной работой масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели есть значок резерва. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115.

Видео

Замена лампочек панели приборов ВАЗ 2114, 2115. Видео

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов достаточно сложный узел, соответственно может выйти из строя, как и любая другая часть автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы можно наблюдать при неисправной приборной панели ВАЗ 2114, 2115:

1. Пропала основная подсветка датчика, но остальные датчики продолжают работать, или наоборот. Чаще всего эта проблема возникает при выходе из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также за световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электрической цепи, возможно произошло короткое замыкание.

На видео ниже показано, как починить подсветку приборной панели:

2. Спидометр и тахометр работают неправильно. В этом случае в первую очередь советуют проверить датчики положения коленчатого вала, а также датчики скорости. Если эти датчики исправны, то проблема может заключаться в плохом электрическом контакте или повреждении самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают исправно, то возможно вышли из строя лампочки. В этом случае нужно просто заменить их на новые.

4. Если стрелка, показывающая уровень топлива в баке или уровень охлаждающей жидкости, опустилась в самый низ или наоборот всегда находится в верхнем положении, то, скорее всего, проблема в датчиках или электроцепи. Нет необходимости спешить с заменой датчиков. Сначала проверьте проводку, чтобы убедиться, что она работает правильно и нет ли короткого замыкания. В этом случае лучше всего обратиться к профессионалам.

5. Часто бывает, что в целом приборная панель работает нормально, но время от времени возникают перебои в работе некоторых датчиков. Часто причина кроется в электрической цепи. Также причина может быть в некорректной работе процессора.

Как правильно провести самостоятельную диагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не забывайте, что программное обеспечение обеспечивает обратную связь водителя с автомобилем, поэтому оно должно исправно справляться со своими основными функциями. В противном случае это может привести к аварии во время вождения. Если вы заметили различные проблемы в работе панели, то не медлите, решите эту проблему как можно быстрее.

Чаще всего причиной, по которой водитель идет на этот шаг, является ДТП. После него приборная панель приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, а наоборот, на нем появились некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции много сложностей. Первый это. Дело в том, что многие водители забывают вставить какую-то вилку и устройство просто отказывается работать. В связи с этим все приходится начинать сначала. Вторая сложность – демонтаж. Чаще всего при разборке водители случайно ломают какое-нибудь приспособление или приспособление. Все это заставляет водителя обращаться к услугам авторемонтников и отдавать за выполненную работу немалые суммы.

На самом деле все гораздо проще, чем кажется. Достаточно строго следовать инструкции и проявлять особую осторожность. Тогда вы сэкономите массу нервов и сил.

Прежде всего обесточить электрическую цепь. Для этого снимите «плюсовую» клемму аккумулятора. Итак, процедура снятия выглядит так:

После этого откручиваем оставшиеся большие винты крепления панели и тянем ее на себя. Последним движением вверх вытяните его из посадочного места. Установка новой детали осуществляется в обратном порядке по заранее размеченным заглушкам.

Замена подсветки панели приборов ВАЗ 2114 + Видео

Работа ламп панели приборов обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темное время суток. Если они перегорели, их необходимо заменить, так как попытка найти кнопку в темноте может закончиться довольно печально.

Все работы по замене выполняются на разобранной панели. Как снять панель — описано выше. Все, что от вас требуется, это купить комплект новых лампочек. Почему комплект? Потому что будет удобнее заменить сразу все лампы, чем менять одну, все собирать и ждать, пока перегорит другая. Все это отнимает много времени и может отнять много сил, поэтому лучше все сделать заранее.

Чтобы поменять лампы в панели, достаточно совершить несколько простых движений. Открутите патрон перегоревшей лампы и вытащите ее. Поверните против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Картридж устанавливается в обратном порядке.

Тюнинг приборной панели

Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, то вы можете ее настроить.

Наиболее распространенным видом тюнинга приборной панели является установка новых ламп в подсветку приборов или установка дополнительного освещения. Чаще всего лампы заменяют лампами с другим цветом светового потока (например, зеленым или синим). Выбор цвета должен быть таким, чтобы он не раздражал глаза, особенно ночью. Дополнительное освещение используется в основном для нижней части панели у ног. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой метод настройки включает изменение внешнего вида шкалы инструмента. Для этого готовые решения можно распечатать на цветном принтере, наклеить на жесткий картон и установить вместо старой шкалы. Следует учитывать, что подсветка новой шкалы может незначительно отличаться от заводской. Поэтому важными критериями будут цвет шкалы и материал, на который она будет наклеена.

Более серьезный апгрейд предполагает изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили обтянуть панель, то используйте для этого только разрешенные материалы. Под запретом обычные ткани и меха, так как они легко воспламеняются. Цвет чехла следует выбирать в соответствии с общим фоном салона. Отлично смотрится сочетание сразу двух цветов (например, бежевого и коричневого).

Если вы решили покрасить панель в другой цвет, то ее необходимо снять. После этого его зачищают наждачной бумагой и обезжиривают. В первую очередь наносится специальный герметик, а затем автомобильная краска. Не используйте лакокрасочные материалы, чувствительные к высоким температурам. Если покрасить пластик любой другой краской, то при длительном оставлении автомобиля на солнце краска расплавится и просто сойдет. При мытье панели вас может подстерегать еще одна неприятность – обычная краска имеет свойство смывать обычной водой, еще лучше – мыльным раствором. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

Сегодня многих автомобилистов интересует тюнинг панели ВАЗ 2114. Это связано с его дизайном, который идеально подходит для этой деятельности.

Вообще, если говорить о 2114-й модели, то следует отметить, что это одна из последних, продуманных и выполненных моделей «семейного» автомобиля ВАЗ. Для большинства вообще и доработок салона в частности это всего лишь замена чехлов на сиденьях.

Однако это глубокое заблуждение, в салоне много предметов, которые можно красиво обновить. На протяжении всей истории марки ВАЗ 2114 считалось, что тюнинг салона – это масштабный, многоуровневый комплекс работ, который состоит из множества различных действий по улучшению различных элементов и, конечно же, в том числе панели приборов.

Комплексная модернизация панели приборов ВАЗ-2114: первые шаги

Чаще всего комплекс работ по доработке является важным и нужным, но, в то же время, интересным и серьезным занятием. Главная задача – правильно подобрать детали и красиво их расположить. Все действия, которые касаются различных обновлений, всегда лучше продумать заранее, заранее.

В итоге это позволит избежать ненужных ошибок и мешающей суеты. Правильным решением будет составить план работы, которому вы будете следовать и благодаря которому не будете совершать ошибок, а весь процесс будет доставлять вам удовольствие.

Тюнинг приборной панели можно выполнить в следующей последовательности:

1. Для начала необходимо разобрать автомобильный «девайс». Как снять должен знать каждый автолюбитель. Здесь нет ничего сложного, все достаточно понятно, а сам процесс не требует особых навыков или знаний.
2. Затем нужно доработать элементы и детали. Здесь всегда может быть много нюансов. Они зависят от того, что вы хотите изменить и улучшить в своем автомобиле. Все должно быть продумано очень тщательно.
3. В конце нужно установить переделанную, обновленную «панель» на место.

Как просто обновить «приборку» ВАЗ 2114

Улучшить приборную панель ваз 2114 на самом деле не так сложно, как может показаться на первый взгляд. Купить такое «устройство» достаточно просто. Следует рассмотреть, какие варианты могут использовать владельцы для обновления гардероба ВАЗ 2114 (примеры на фото и видео).

1. АМС. Эта модель имеет несколько особенностей.

• для начала стоит отметить, что заказать его оформление можно самостоятельно;
• эта панель оснащена встроенным индикатором масла, которого нет в классической версии. Его появление связано с очень настойчивыми просьбами многих автомобилистов установить эту «компоненту» в штатную комплектацию.
• такая приборная панель выглядит интереснее за счет цветовых гамм с хромированной окантовкой.

2.ПРО-СПОРТ. Эта «приборка» выполнена в виде накладки на панель приборов на представленной модели. Обновленный дизайн этого устройства придает им впечатляющий, совершенно новый вид. Возможны два варианта его исполнения: со светлой и темной подложкой. Подсветка панели ВАЗ 2114 имеет специальную регулировку яркости, но цвет всего один – синий. Шкалы приклеиваются после монтажа вставки. Это для придания этому элементу машины оригинального вида.

3. АМС-2. Центральным прибором был тахометр, который был перенесен слева в центр. Белые шкалы создают общий спортивный вид всей панели. Это позволяет быстро считывать с него необходимую информацию. Подсветка переделана, используются светодиоды, с помощью которых не составляет труда прочитать информацию ночью. Установку рекомендуется проводить квалифицированным специалистам, так как при ее установке предусмотрена значительная «перепланировка» классической модели.

4 УЛИЧНАЯ БУРЯ. Главной особенностью этой модели является ее цветовая гамма. В классическом расположении устройств ничего не меняли,

Упор делался на цвет. Определенные изменения претерпел «внешний вид» приборной панели, однако при этом ее стиль гармонично вписался в существующий интерьер. Следует отметить еще одну особенность этой модели – ее подсветку. Днем светло с красными символами. В темноте можно легко менять не только яркость, но и цвет.

5. «Северный ветер». Эта модель отличается внешним видом. Разработчики показали, что даже при стандартном расположении устройств вся панель выглядит динамично и ярко. В нем ярко выражены спортивные черты. Цвет подсветки зависит от оттенка шкал вставки.

Тюнинг в удовольствие

Главное в процессе модернизации любого автомобиля – это эффектность. Каждому владельцу хочется, чтобы его машина выглядела оригинально и, в то же время, чтобы в ней было комфортно. Как ни странно, но одной из любимых деталей у фанатов считается панель приборов. Его можно модифицировать по-разному и, таким образом, выделить собственный автомобиль из огромного количества подобных машин.

На начальном этапе необходимо подготовить материал для работы. Замена панели ВАЗ 2114 или ее оригинальное обновление требует демонтажа штатной панели. Нужно будет снять только защитное стекло спидометра. Важно не сломать его. После снятия защитного стекла нужно «деинсталлировать» стрелки-указатели.

Важно быть осторожным, так как стрелы очень хрупкие. После этого вытаскиваем стандартную вкладку. Тогда нужно поменять лампочки. Стандартные были зелеными, купленные будут синими. Заменяем штатные лампочки на покупные, потом проверяем как они работают. После этого настройте новую вкладку.

Все это будет выглядеть очень эффектно. В завершение устанавливаем стрелки-указатели и защитное стекло. Если вы доработаете свой автомобиль таким образом, он будет выглядеть очень красиво.

Подсветка стрелок: красиво и оригинально

Рассматривая штатный «ВАЗ» приходишь в некое уныние. Сама панель светится зеленым, подсветка отопителя желтая, кнопки зеленые, а индикация вообще оранжевая. Многих владельцев такое сочетание оттенков не устраивает, и часто они задумываются о полной смене освещения салона автомобиля.

Ехать ночью, и при этом не видеть приборов — занятие опасное и неблагодарное. В этой ситуации вы можете заставить каждую стрелку светиться с помощью красного светодиода. Для этого нужно разобрать панель приборов, подложить под стрелки на красный светодиод и надеть на нее специальную термоусадку. Это поможет не рассеивать красный свет, он будет светить прямо.

Провода от каждого вывести из щитка и потом зацепить к проводам подсветки отопителя. После этого стрелки засветятся насыщенным ярким красным светом.

Европанель на ВАЗ-2114

Для начала возникает вопрос: для чего она нужна? Старая панель сделана, мягко говоря, по-быстрому: руль закрывает часть приборов, сама «приборка» ночью отражается на лобовом стекле, превращая таким образом дорогу в компьютерный квест.

Пластик, а точнее его качество, не выдерживает никакой критики. Проехав несколько сотен километров, весь салон наполняется навязчивым скрипом и жутким грохотом. Позже начинает открываться бардачок. Вентиляция плохая, зимой в машине холодно. Однако все эти проблемы решаемы. Однако стоит ли покупать автомобиль и сразу думать о его ремонте?

Другое дело европанели. Она выглядит современно и модно. Материал мягче и богаче. Это, конечно, меньше шума. Вентиляция тоже на уровне.

Отечественная сборка чувствуется везде. Рычаги управления обдувом ходят туго, не достают до краев прорезей. Есть и другие мелочи: где-то щель большая, там еще что-то отваливается, иногда сам бардачок открывается. Но по количеству и частоте это совершенно несравнимо со старой версией.

Кроме того, несколько ящиков для мелочей греют душу. – это современное и оригинальное решение многих проблем, связанных с «приборкой» отечественных автомобилей.

ВАЗ 2114 панель приборов описание. Кнопки, лампочки, пиктограммы, индикаторы

Расположение органов управления автомобилем соответствует стандартам и нормам ЕЭК ООН. Для удобства использования ручки, кнопки, переключатели и органы управления, расположенные на панели приборов, отмечены функциональными символами.

На панели приборов расположены следующие органы управления (рис. 1.7). 1 — рычаг переключения указателей поворота и фар. 2 – насадка обдува стекла передней двери. 3 — . 4 — колесо. 5 — переключатель звуковых сигналов.

6 — выключатель сигнализации. При нажатии кнопки включается мигающий свет всех указателей поворота и контрольная лампа в комбинации приборов. Повторное нажатие кнопки выключает сигнализацию:

7 — выключатель зажигания (замок) (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 — «выкл.». Все потребители выключены, ключ вынут. При извлечении ключа срабатывает запорный механизм противоугонного устройства. Чтобы надежно заблокировать рулевой вал, поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка поворачивая руль вправо-влево, повернуть ключ в положение «I»;
I — «зажигание». Зажигание включено, ключ не вынимается, руль разблокирован;
II — «стартер». Ключ не вынимается, руль разблокирован. Это достигается поворотом ключа по часовой стрелке против усилия пружины. В таком положении ключ не фиксируется — для работы стартера его надо держать рукой. Замок зажигания оснащен блокировкой включения стартера при работающем двигателе. Для перезапуска стартера после неудачной попытки запуска поверните ключ из положения «I» в положение «0», а затем обратно в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — руль заблокируется и автомобиль станет неуправляемым.

8 — рычаг включения стеклоочистителей и омывателя ветрового стекла.

9 — датчик сигнализации иммобилайзера устанавливается на автомобили с системой впрыска топлива, оборудованной электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилайзера на контроллер управления двигателем.

10 — блок сигнальных ламп бортовой системы управления. В блоке установлены следующие лампы (рис. 1.9):

1 — сигнальная лампа аварийного падения уровня масла в картере. Загорается оранжевым цветом, если уровень масла в картере опустился ниже отметки «MIN» индикатора;

2 — сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Горит оранжевым, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым цветом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

ПРИМЕЧАНИЯ
Перед проверкой наличия течи из-за утечки в системе смазки двигателя. Перед доливкой жидкости проверьте герметичность системы охлаждения двигателя.

4 — сигнальная лампа открытых дверей. Горит красным, когда дверь автомобиля не закрыта;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным цветом при неисправности стоп-сигнала при нажатии на педаль тормоза или любого габаритного огня при его включении;

6 — сигнальная лампа износа накладок. Загорается оранжевым цветом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина передних тормозных колодок уменьшилась до 1,5 мм;

7 – сигнальная лампа не пристегнутых ремней безопасности. Горит красным, когда ремни безопасности водителя не пристегнуты.

Блок переключателей содержит два механически связанных переключателя:
– переключатель габаритного света 1. Последовательным нажатием на клавишу переключателя включается и выключается габаритный свет в фарах и задних фонарях; при включенном габаритном свете на ключе загорается контрольная лампа с светофильтром зеленого цвета;
– выключатель фар 2. При нажатии на кнопку выключателя (фиксированное положение) включаются фары. Повторное нажатие кнопки выключает фары.

ПРИМЕЧАНИЕ
Механическая связь обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключать габаритные огни при включенных фарах.

12 — блок клавишных выключателей включает следующие :
— выключатель 1 передней противотуманной фары. Противотуманные фары включаются нажатием на кнопку выключателя при нажатой кнопке выключателя габаритного света, при этом загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;
– выключатель 2-х задних противотуманных фар. Нажатие кнопки переключателя включает задние противотуманные фары, если включены наружные фонари. Повторное нажатие кнопки выключает задние противотуманные фары;
– выключатель 3 обогрева стекла двери задка. При нажатии кнопки выключателя включается обогрев стекла, при этом загорается контрольная лампа в кнопке. Повторное нажатие кнопки выключает обогрев.

13 – , устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и отображения на цифровом индикаторе одного из следующих параметров:
– текущий расход топлива;
– средний суммарный расход топлива;
– средняя скорость движения;
— пройденное расстояние;
– текущее время;
— время в пути.

14 — заглушка.

15 — контрольная лампа антиблокировочной системы (АБС) тормозов. Устанавливается вместо заглушки, если автомобиль оснащен антиблокировочной системой тормозов.

16 – контрольная лампа состояния подушки безопасности. Устанавливается вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 — патрубки центральные системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Чтобы получить доступ к верхнему перчаточному ящику при открытой крышке нижнего перчаточного ящика, нажмите на рычаг блокировки верхней крышки.

ПРИМЕЧАНИЕ
Рычаг блокировки расположен в верхней части ниши нижнего перчаточного ящика.

19 — патрубок боковой системы вентиляции и отопления салона.

20 — крышка нижнего вещевого ящика. чтобы открыть его, прижмите ручку замков к ручке. При включенном наружном освещении специальная лампа освещает внутреннюю часть перчаточного ящика.

21 — полка для журналов.

22 — щит управления системой вентиляции и отопления.

23 — розетка для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего по размерам и способу крепления международным стандартам.

24 — передняя пепельница.

26 — выключатель обогрева левого переднего сиденья.

27 — рычаг стояночного тормоза. Для замедления стояночного тормоза автомобиля поднимите рычаг 2 до упора вверх — загорится красная контрольная лампа на комбинации приборов. для торможения автомобиля потяните рычаг немного вверх, нажмите кнопку 1 на конце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 — рычаг переключения передач.

29 — прикуриватель. Чтобы использовать прикуриватель, нажмите на картридж, пока он не зафиксируется, и отпустите. Примерно через 20 секунд картридж автоматически возвращается в исходное положение, готовый к использованию.

30 — выключатель электровентилятора отопителя.

31 — педаль акселератора.

32 — педаль тормоза.

33 — педаль сцепления.

34 — рукоятка регулировки угла наклона рулевой колонки.

35 — выключатель света. Вращением ручки можно отрегулировать яркость подсветки приборов и включить подсветку, если наружное освещение включено.

36 — ручка управления гидрокорректором фар. Поворачивая ручку, отрегулируйте угол пучка фар таким образом, чтобы не ослеплять встречных водителей. Положения рукоятки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 — один водитель;
1 — все места заняты;
2 — все места заняты, груз в багажном отделении;
3 — один водитель и груз в багажном отделении.

37 — рычаг привода замка капота.

38 — розетка для подключения переносной лампы.

Способов довольно много. Часть изменений направлена ​​на улучшение ходовых качеств, часть связана с декоративной модификацией автомобиля. ВАЗ — отечественный автомобиль, по мнению многих, просто создан для тюнинга. В большинстве случаев изменению подлежит панель приборов, являющаяся центральным элементом салона.

Именно на тюнинге панели приборов можно проявить свои дизайнерские фантазии, именно с этого элемента интерьера многие начинают работу по модификации автомобиля. Следует отметить, что ВАЗ 2114 – одна из последних самых продуманных моделей ВАЗ, которая привлекает к себе внимание. Если панель приборов несколько скучновата, подсветка вас не устраивает, то можно сделать тюнинг. Тюнинг приборной панели ВАЗ 2114 выполняется достаточно часто. Существует огромное количество вариантов модификации этого элемента автомобиля: одни носят лишь декоративный характер, исполнение других полностью меняет интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Конструкция панели приборов

Врезка: Важно: При проведении комплексных работ по модернизации панели приборов необходимо учитывать особенности ее конструкции. Главное правильно разобрать, подобрать нужные детали и собрать все обратно. Все действия, которые касаются улучшения дашборда, лучше продумать заранее. Только при составлении четкого плана вы сможете исключить вероятность ошибок и сложных моментов.

Следует учитывать, что он состоит из нескольких основных элементов, после демонтажа которых можно добраться до устройств для их смены. Вышеуказанные элементы можно назвать основными. Одни соединяются винтами, гайками и болтами, другие — пробками.

Изменение подсветки и цвета стрелки спидометра

Рассматривая как поменять панель приборов ваз 2114 тюнинг, многие рассматривают для начала визуальные доработки, среди которых отметим подсветку. Современные автомобили зарубежного автопрома имеют сложную систему подсветки, создающую довольно необычный эффект. отечественный автомобиль имеет простой дизайн и неэффективную подсветку панели приборов. Вариантов смены довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки, приведенных в интернете.

В этом случае работа, как и в других ситуациях, начинается с демонтажа. Для этого полностью снимите щиток и демонтируйте защитное стекло. Следует отметить, что такую ​​работу следует производить аккуратно, так как все детали достаточно хрупкие. Подсветку поменять довольно просто:

1. Оригинальная лампа зеленая, можно поставить, например, красную.
2. Разобрать лампу очень просто.

Завершающим этапом работ можно назвать сбор всей конструкции обратно. Еще одним улучшением можно назвать изменение цвета стрелки спидометра и других показателей. При создании рассматриваемого автомобиля плохо продумана приборная панель: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля. Для этого они крепятся под стрелкой, сверху надевается специальная термоусадка, после чего силовой провод перекидывается на подсветку отопителя. При использовании термоусадки свет не будет рассеиваться, а только подсвечивать стрелку. Такое изменение выглядит довольно привлекательно, читабельность приборов значительно повышается.

Монтаж готовых панелей приборов

Панель приборов ВАЗ 2114 тюнинг можно заменить уже готовыми вариантами исполнения, которых в продаже достаточно много. Главное подобрать наиболее подходящую модель не только по дизайну, но и по конструкции.

Рассмотрим несколько вариантов готовых панелей приборов, которые можно использовать на рассматриваемом автомобиле:

• АМС — панель, которая поставляется под заказ. Обратите внимание, что при заказе вы можете указать конструктивные особенности данной панели приборов. У этой модели есть датчик уровня масла, которого нет у оригинальной модели. Появление индикатора масла связано с тем, что многие водители просили включить этот элемент в устройство щитка. Дизайн представлен сочетанием цветных шакалов и хромированной облицовки.
• PRO-SPORT- приборная панель данной модели выполнена в виде накладки. Эта модель привлекает внимание своим необычным дизайном. Есть возможность приобрести версию со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, яркость которой можно регулировать, но цвет всего один — синий. Шкала приклеивается после монтажа вставки.
• АМС-2 довольно необычная модель, так как центральным прибором стал тахометр. Шкала белого цвета, выполнена в спортивном виде. Белая шкала наиболее удобна для считывания информации. В конструкции имеется собственная диодная подсветка, обуславливающая быстрое считывание информации в темное время суток. Обратите внимание, что установка данной приборной панели достаточно сложна. Это связано с необходимостью переделки штатного щита.
• STREET STORM — главная особенность этой модели — многообразие цветов. При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем ​​она достаточно яркая, имеет красные символы, ночью можно менять уровень подсветки элементов и цвет.
• «Северный ветер» — еще одна спортивная версия, имеющая сложную систему освещения. Этот вариант спектакля очень популярен, так как ночью создается довольно красивый эффект.

Почти все вышеперечисленные накладки без проблем монтируются самостоятельно. Единственное, что может вызвать значительные трудности, это подключение подсветки.

Установка европанели на ВАЗ 2114

Еще одним способом, которым можно сделать тюнинг 2114, является установка европанели.

Старый вариант панели не продуман:

• Рулевое колесо не имеет регулировок, и при этом закрывает большую часть приборов на приборной панели.
• Приборная панель ночью отражается на лобовом стекле, что также создает немало сложностей.
• Качество обложки оставляет желать лучшего. Однако всего за несколько лет внешний вид панель полностью теряется.
• Используемый пластик не выдерживает никакой критики: скрипит, стучит, дребезжит — и все это исходит от передней панели.
• Через некоторое время многие владельцы сталкиваются с проблемой, что бардачок начинает открываться самостоятельно.
• Зимой в машине очень холодно, вентиляция не позволяет настроить максимально правильное распределение воздуха.

Все вышеперечисленные проблемы возникают при установке старой панели. Некоторые проблемы, такие как шумоизоляция и поддержание оптимальной температуры в зимнее время, могут быть решены только при значительной доработке автомобиля. Однако часть этих проблем можно решить, установив европанель.

При изготовлении европанели используется более качественный пластик, качественная сборка. Этот момент определяет, что после установки панель не вызывает столько нареканий. Вентиляция тоже была переделана, что немаловажно. Впрочем, на впечатляющий результат переделки рассчитывать не приходится:

1. Отечественная сборка проявится даже в мельчайших деталях.
2. Рычаги регулировки положения решетки обдува тугие, не достают до края прорези.
3. Проблемы с бардачком тоже не решены — через некоторое время он тоже начнет открываться.
4. Если не следить за пластиком, то через некоторое время испортится и его внешний вид. Для ухода за пластиком можно использовать специальные спреи.

Однако европанель существенно обходит предыдущую версию. Пример тому многочисленные выдвижные ящики, которые расположены в панели – это то, чего многим не хватало.

Профессиональная модификация автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводится в специализированных мастерских. Умелые мастера могут настроить приборную панель другого автомобиля на рассматриваемую, что сделает ее поистине уникальной. Самостоятельно это сделать будет достаточно сложно, так как придется менять форму и размер самой панели, подключать проводку, менять положение основных элементов передней панели и так далее.

Стоимость услуги довольно высока, но ценители настоящего комфорта и ВАЗ 2114 оценят работу настоящих профессионалов в этом деле. Работа, как правило, выполняется не только качественно, но и достаточно быстро. Поэтому машину долго ждать не придется.

В заключение отметим, что при самостоятельной замене приборной панели всегда следует обращать внимание на правильность подключения всех устройств и органов управления. Допущенные ошибки могут привести, например, к тому, что спидометр будет показывать неправильную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Видео тюнинг панели приборов ВАЗ 2114

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автолюбителям следует подробнее узнать о функциях и возможностях панели, так как она позволяет обнаружить некоторые серьезные повреждения. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже приведены советы, что и как менять в салоне.

На панели приборов ВАЗ 2114 отображается информация о состоянии важных рабочих узлов автомобиля. Основная часть представляет собой информационный блок с двумя круглыми шкалами и несколькими более мелкими индикаторами.

1. Спидометр — правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость автомобиля. Датчик прибора расположен в узле коробки передач и соединен с дисплеем в кабине. Под шкалой находится окошко, в котором отображается пробег автомобиля.


2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления – 1, ½ и 0. Единица – бак полный, ноль – пустой. При низком уровне топлива загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая расположена с левой стороны панели. Отображает информацию о скорости вращения коленчатого вала — работе двигателя. Его норма 3500-5500 об/мин, все что дальше — критическое значение, при котором происходят отказы двигателя в сборе. Индикатор под шкалой отображает температуру воздуха вокруг двигателя.
4. Небольшой индикатор слева от тахометра — датчик температуры охлаждающей жидкости. Значения от 50 до 130°С, где значение 105°С и выше указывает на возможный перегрев двигателя.

Индикаторы

Индикаторы приборной панели ваз 2114 инжектор играют важную роль в информировании пользователя о неисправностях. Они помогают предотвратить ошибки в системе, поэтому важно знать, какой индикатор что означает. Как работает панель? При возникновении какой-то неисправности датчик сразу отправляет информацию на панель, и водитель увидит загоревшийся оранжевый сигнал.

1. Первый значок — масляная лампа, указывающая на падение уровня масла в картере двигателя в сборе. Если масла недостаточно, этот индикатор загорится. Значок в виде фонтана указывает на недостаточное количество охлаждающей жидкости. Если он загорается, значит в баке меньше 1 литра.
2. Купол с ключом — если загорелся, то в расширительном бачке недостаточно охлаждающей жидкости.
3. Значок больше похож на пряжку ремня и указывает на то, что двери автомобиля закрыты не полностью.
4. Лампочка перечеркнута крестиком — неисправны габаритные сигналы или стоп-сигналы. Скорее всего, одно из устройств потребуется отремонтировать.
5. Круг с шестью пунктирными символами является графическим индикатором неисправности тормозной системы. Скорее всего износились колодки, их нужно проверить и заменить.
6. Значок с мужчиной и ремнями безопасности является индикатором того, что водитель не пристегнул ремень безопасности.

Панель приборов 2114 более ранней версии имела некоторые другие обозначения, такие как аварийное давление масла, на ручном тормозе, сигнал проверки двигателя Check Engine и ряд других, указывающих на мелкие ошибки в работе, но которые в настоящее время не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных приборов, другими словами это электронная схема панели приборов. Он понадобится вам, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или если вы хотите отремонтировать или заменить детали. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, например, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 соединений, выполненных по электронной схеме. Обычно схема должна идти вместе с инструкцией к автомобилю. Теперь не проблема получить описание ее работы.

Внутри панели две накладки — красная и белая. К ним будут подключаться устройства в определенной последовательности.

Ничего сложного в распиновке нет, если у пользователя есть базовые знания правил соединения проводов — плюс к плюсу, минус к минусу. Если у вас есть на руках схема приборной панели, можно приступить к настройке отдельных устройств или всего набора, чтобы приборная панель модели 2114 стала более приятной в плане визуального восприятия.

варианты тюнинга

Приборная панель 2114 выглядит довольно уныло, поэтому первым вариантом ее тюнинга может быть установка подсветки. Делается это достаточно просто:

1. Заменяем тусклые лампы на светодиодные фонарики. Если вы хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но лучше всего для стрелок подойдет красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может быть люминесцентная лента, которой можно оклеить панель приборов ВАЗ 2114. Это немного обновит и улучшит общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Для того, чтобы панель приборов на ВАЗ имела более четкое визуальное восприятие, кнопки также должны иметь подсветку.

Заключение по теме

Приборная панель 2114 довольно проста как в плане эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив некоторые визуальные эффекты. Последний вариант тюнинга — полная замена панелей на европейскую версию. Все необходимое уже установлено, осталось только подключить несколько проводов и включить новую индикацию системы.

Приветствую вас друзья на сайте авторемонта своими руками. В силу различных ситуаций наступает момент, когда нужно поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть на СТО.

Но по разным причинам многие автолюбители предпочитают делать ремонт ВАЗ самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, панель приборов доводит до водителя полезная информация во время движения или стоянки автомобиля с работающим двигателем.

Поэтому нужно серьезно отнестись к этому процессу, чтобы во время установки не забыть подключить какое-нибудь важное устройство.

Так же стоит отметить, что он в пределах 15 тысяч рублей, так что тут каждый решает сам, стоит менять или нет.

Хотя бывают ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

В первую очередь откручиваем с левой стороны, именно там находятся педали водителя, три самореза на боковой обшивке консоли, как показано на фото.

Внимание! Во избежание различных коротких замыканий в электрической цепи отключите массу от аккумуляторной батареи.

Снимаем штекер или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее необходимо снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем винты панели приборов сверху и снизу, фигурной отверткой.

Также нужно выкрутить саморез, который находится под заглушкой рядом с кнопкой нагрева. заднее окно. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не перепутать.

Рулевую колонку также необходимо открутить от крепления, после чего она опустится вниз, предварительно сняв руль. Далее необходимо открутить все винты, как показано на рисунке. И утопить внутрь блок управления отопителем.

Так же справа и слева откручиваем винты от кронштейна крепления, идущего от пола к панели приборов. И два самореза от поперечного крепления кронштейна.

Поддев ручку гидрокорректора фар и ручку управления подсветкой приборов, снять их. Вынимаем декоративную накладку и отключаем светодиодную вставку. Затем открутите гайки торцевым ключом.

Отсоединяем оставшиеся фишки имоббилайзера, освещение бардачка и др. Выворачиваем верхний и нижний саморезы крепления панели приборов с левой и правой стороны.

Если вы все отсоединили, потяните панель на себя, установите новую панель в обратном порядке.

Конечно кто-то скажет все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете его разбирать, а потом устанавливать обратно, но можно не сомневаться, что придется немного повозиться.

В сегодняшней статье рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели. Для этого разберем соответствующую схему:

1. Приборная панель (она же приборная панель) — основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой отопления, переключатели и другие элементы.
2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, по которым обдувается лобовое стекло автомобиля.
3. Монтажный кронштейн.
4. Декоративный колпачок.
5. Крышка пепельницы.
6. Поперечины для обеспечения жесткости конструкции.
7. Левая и правая декоративные панели центральной консоли.
8. Щиток приборной панели.
9. Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 — .

Снимаем панель приборов с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа панели приборов следующий:

1. Отсоединяем от аккумулятора минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытащите магнитолу из посадочного места на приборной панели, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью маленькой крестообразной отвертки открутите винты, крепящие левую декоративную накладку центральной консоли. Снимаем обшивку, аккуратно сняв ее нижнюю часть с кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять винтов и, придерживая рукой накладку, снимаем ее.

4. Снимите рукоятки рычагов управления системой отопления. Чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого с некоторым усилием потяните ручку, пока она не снимется.

6. Открутите правый винт крепления накладки панели приборов к кронштейну. Также откручиваем винт с левой стороны облицовки панели приборов.

7. Открутить два винта в верхней части «окна» панели приборов. После этого откручиваем два винта, которые находятся непосредственно под комбинацией приборов.

8. С помощью прямой отвертки подденьте и снимите декоративную заглушку, расположенную с правой стороны переключателя обогревателя заднего стекла.

9. Открутите саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий приборную панель с левой стороны. То же самое проделываем с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус патрубков систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления приборной панели к правой поперечине (один справа, второй слева).

15. Откручиваем крепежный винт и отводим кронштейн приборной панели вместе с блоком реле и блоком предохранителей в сторону.

16. Снимите гидрокорректор фар и выключатель освещения приборов.

17. Открутите винты кожуха рулевой колонки и снимите его. После этого снимаем руль и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки отверните саморез левого нижнего крепления панели приборов. Затем открутите верхний винт.

19. Открутить нижний и верхний винты крепления панели приборов с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечины приборной панели со шпилек крепления на рулевой колонке.

21. Отводим приборную панель немного на себя и отсоединяем разъемы проводов крышки освещения вещевого отсека.

22. Отсоединить колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отсоедините блок разъемов патрона для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Устанавливаем панель приборов в порядке обратном снятию.

---

Тюнинг приборной панели ВАЗ 2114

Сегодня многих автолюбителей интересует тюнинг панели ВАЗ 2114. Это связано с его дизайном, который идеально подходит для этой деятельности.

Вообще, если говорить о 2114-й модели, то следует отметить, что это одна из последних, продуманных и выполненных моделей «семейного» автомобиля ВАЗ. Для большинства вообще и доработок салона в частности это всего лишь замена чехлов на сиденьях.

Однако это глубокое заблуждение, в салоне много предметов, которые можно красиво обновить. На протяжении всей истории марки ВАЗ 2114 считалось, что тюнинг салона – это масштабный, многоуровневый комплекс работ, который состоит из множества различных действий по улучшению различных элементов и, конечно же, в том числе панели приборов.

Комплексная модернизация панели приборов ВАЗ-2114: первые шаги

Чаще всего комплекс работ по доработке является важным и нужным, но, в то же время, интересным и серьезным занятием. Главная задача – правильно подобрать детали и красиво их расположить. Все действия, которые касаются различных обновлений, всегда лучше продумать заранее, заранее.

В результате это позволит избежать ненужных ошибок и мешающей суеты. Правильным решением будет составить план работы, которому вы будете следовать и благодаря которому не будете совершать ошибок, а весь процесс будет доставлять вам удовольствие.

Тюнинг приборной панели можно выполнить в следующей последовательности:

1. Для начала необходимо разобрать автомобильный «девайс». Как снять должен знать каждый автолюбитель. Здесь нет ничего сложного, все достаточно понятно, а сам процесс не требует особых навыков или знаний.
2. Затем нужно доработать элементы и детали. Здесь всегда может быть много нюансов. Они зависят от того, что вы хотите изменить и улучшить в своем автомобиле. Все должно быть продумано очень тщательно.
3. В конце нужно установить переделанную, обновленную «панель» на место.

Как просто обновить «приборку» ВАЗ 2114

Улучшить приборную панель ваз 2114 на самом деле не так сложно, как может показаться на первый взгляд. Купить такое «устройство» достаточно просто. Следует рассмотреть, какие варианты могут использовать владельцы для обновления гардероба ВАЗ 2114 (примеры на фото и видео).

1. АМС. Эта модель имеет несколько особенностей.

• для начала стоит отметить, что его оформление вы можете заказать самостоятельно;
• эта панель оснащена встроенным индикатором масла, которого нет в классической версии. Его появление связано с очень настойчивыми просьбами многих автомобилистов установить эту «компоненту» в штатную комплектацию.
• такая приборная панель выглядит интереснее за счет цветовых гамм с хромированной окантовкой.

2.ПРО-СПОРТ. Эта «приборка» выполнена в виде накладки на панель приборов на представленной модели. Обновленный дизайн этого устройства придает им впечатляющий, совершенно новый вид. Возможны два варианта его исполнения: со светлой и темной подложкой. Подсветка панели ВАЗ 2114 имеет специальную регулировку яркости, но цвет всего один – синий. Шкалы приклеиваются после монтажа вставки. Это для придания этому элементу машины оригинального вида.

3. АМС-2. Центральным прибором был тахометр, который был перенесен слева в центр. Белые шкалы создают общий спортивный вид всей панели. Это позволяет быстро считывать с него необходимую информацию. Подсветка переделана, используются светодиоды, с помощью которых не составляет труда прочитать информацию ночью. Установку рекомендуется проводить квалифицированным специалистам, так как при ее установке предусмотрена значительная «перепланировка» классической модели.

4 УЛИЧНАЯ БУРЯ. Главной особенностью этой модели является ее цветовое оформление. В классическом расположении устройств ничего не меняли,

Упор делался на цвет. Определенные изменения претерпел «внешний вид» приборной панели, однако при этом ее стиль гармонично вписался в существующий интерьер. Следует отметить еще одну особенность этой модели – ее подсветку. Днем светло с красными символами. В темноте можно легко менять не только яркость, но и цвет.

5. «Северный ветер». Эта модель отличается внешним видом. Разработчики показали, что даже при стандартном расположении устройств вся панель выглядит динамично и ярко. В нем ярко выражены спортивные черты. Цвет подсветки зависит от оттенка шкал вставки.

Тюнинг в удовольствие

Главное в процессе модернизации любого автомобиля — эффектность. Каждому владельцу хочется, чтобы его машина выглядела оригинально и, в то же время, чтобы в ней было комфортно. Как ни странно, но одной из любимых деталей у фанатов считается панель приборов. Его можно модифицировать по-разному и, таким образом, выделить собственный автомобиль из огромного количества подобных машин.

На начальном этапе необходимо подготовить материал для работы. Замена панели ВАЗ 2114 или ее оригинальное обновление требует демонтажа штатной панели. Нужно будет снять только защитное стекло спидометра. Важно не сломать его. После снятия защитного стекла нужно «деинсталлировать» стрелки-указатели.

Важно быть осторожным, так как стрелы очень хрупкие. После этого вытаскиваем стандартную вкладку. Тогда нужно поменять лампочки. Стандартные были зелеными, купленные будут синими. Заменяем штатные лампочки на покупные, потом проверяем как они работают. После этого настройте новую вкладку.

Все это будет выглядеть очень эффектно. В завершение устанавливаем стрелки-указатели и защитное стекло. Если вы доработаете свой автомобиль таким образом, он будет выглядеть очень красиво.

Подсветка стрелок: красиво и оригинально

Рассматривая штатный «ВАЗ» приходишь в некое уныние. Сама панель светится зеленым, подсветка отопителя желтая, кнопки зеленые, а индикация вообще оранжевая. Многих владельцев такое сочетание оттенков не устраивает, и часто они задумываются о полной смене освещения салона автомобиля.

Ехать ночью, и при этом не видеть приборов — занятие опасное и неблагодарное. В этой ситуации вы можете заставить каждую стрелку светиться с помощью красного светодиода. Для этого нужно разобрать панель приборов, подложить под стрелки на красный светодиод и надеть на нее специальную термоусадку. Это поможет не рассеивать красный свет, он будет светить прямо.

Провода от каждого вывести из щитка и потом зацепить к проводам подсветки отопителя. После этого стрелки засветятся насыщенным ярким красным светом.

Для начала возникает вопрос: для чего он нужен? Старая панель сделана, мягко говоря, по-быстрому: руль закрывает часть приборов, сама «приборка» ночью отражается на лобовом стекле, превращая таким образом дорогу в компьютерный квест.

Пластик, а точнее его качество, не выдерживает никакой критики. Проехав несколько сотен километров, весь салон наполняется навязчивым скрипом и жутким грохотом. Позже начинает открываться бардачок. Вентиляция плохая, зимой в машине холодно. Однако все эти проблемы решаемы. Однако стоит ли покупать автомобиль и сразу думать о его ремонте?

Другое дело европанели. Она выглядит современно и модно. Материал мягче и богаче. Это, конечно, меньше шума. Вентиляция тоже на уровне.

Отечественная сборка чувствуется везде. Рычаги управления обдувом ходят туго, не достают до краев прорезей. Есть и другие мелочи: где-то щель большая, там еще что-то отваливается, бардачок иногда сам открывается. Но по количеству и частоте это совершенно несравнимо со старой версией.
