Работа стеклоподъемников ВАЗ 2110 2111 2112 без включения замка зажигания
- Просмотров: 35926
При выключенном зажигании в автомобилях ваз 2110 2111 2112 штатная проводка не обеспечивает манипуляции опускания и поднимания стекол без включения замка зажигания. Каждый раз при открывании и закрытии стекла необходимо поворачивать ключ замка зажигания и после определенной процедуры со стеклами соответственно возвращать ключ в исходное состояние.
Данная процедура неудобна в следствии значительной последовательности операций. Для независомого управления стеклоподъемниками в автомобилях ВАЗ 2110-11-12 предлагаем Вам ознакомится со следующей инструкцией по доработке электросхемы.
Для того что бы нам определиться с тем, что будет обеспечивать альтернативное питание стеклоподъемников.
Изучим штатную принципиальную электрическую схему работы стеклоподъемников (рис 1).
Из нее видно что питание обеспечивается только после включения замка зажигания и срабатывания дополнительного реле К6 (на данной схеме не укзано) и реле стеклоподъемников (позиция 11) которые через свои контакты и предохранитель F5 (30А) питают стеклоподъемники. Питание стеклоподъемников обеспечим через цепь прикуривателя. Для этого лучше всего демонтировать нижнюю пластиковую левую панель у пола в ногах пассажира и в разьем контакта прикуривателя присоеденить провод. Присоединение произвести с проводом красно синего цвета — это «+» контакт. (соединение с данным проводом на схеме показано проводом черного цвета)
Далее данный провод протянув в пластиковом коробе между пердних сидений подвести к колодкам кнопок стеклоподъемников и соеденить с бело черным проводом. (общий + для всех 4 стеклоподъемников) При этом из монтажного блока удалить предохранитель F5 для ограничения тока через него на остальные системы энергопотребления.
Некоторые заблуждения. Перемычка в колодке реле стеклоподъемников ничего не даст для их независимой работы. Так как до данного реле еще стоит дополнительное реле К6 которое ограничивает питание на реле стеклоподъемников. А вот перемычку в реле К6 для подачи напряжения на реле стеклоподъемников ставить запрещается, так как оно питает не только стеклоподъемники но и другие системы.
После данной доработки стеклоподъемники будут работать непосредственно от аккумуляторной батареи автомобиля и для их активации не потребуется включать зажигание автомобиля.

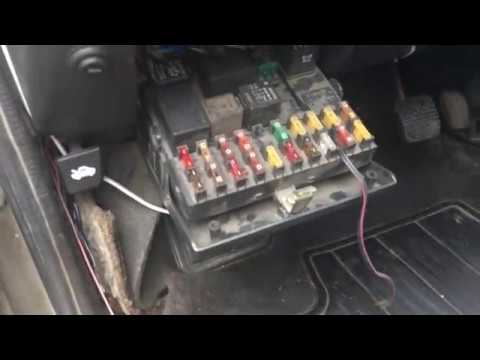

Еще один вариант работы стеклоподъемников при выключенном питании и даже более простой, чем все что было описано выше. Вытащить реле 11 и замкнуть контакты в монтажном блоке, между выводами 30 и 87.
- Назад
- Вперёд
Рассмотрите эти 4 причины, по которым ваш Power Windows не работает
Перейти к основному содержанию
Современные удобства электродвигателей позволяют нам жить гораздо более спокойной жизнью. Прошли те времена, когда приходилось вручную открывать окна автомобиля. Это маленькая роскошь, о которой большинство из нас даже не задумывается. Но что, если в один прекрасный день в самое неподходящее время перестал работать стеклоподъемник вашего автомобиля? Чтобы лучше понять, почему ваши электрические стеклоподъемники могут работать со сбоями, рассмотрите следующие четыре возможные проблемы.
4. Переключатель стеклоподъемника неисправен
Переключатели могут быть привередливыми, и одной из возможных причин отказа электрического стеклоподъемника является переключатель.
Это может быть связано с несколькими причинами, включая проблему с проводкой или физическое повреждение, но это также может быть просто износ, который получают эти кнопки. Из-за постоянного нажатия и выдергивания переключателя, чтобы закрыть открытое окно, когда начинается дождь, или отчаянного нажатия на него, чтобы впустить ветерок в жаркий летний день, возможно, что кнопка только что вышла из строя. Если это так, лучше всего заменить его в нашем авторизованном сервисном центре у дилера Capitol Toyota.
3. Проблемы с электрикой
Внутри двери вашего автомобиля находится пучок проводов, механика и двигатель. Эти вещи способствуют питанию окна. Когда провод или другой электрический компонент каким-либо образом поврежден или отсоединен, это может вызвать проблемы со способностью вашего окна подниматься и опускаться. Это может быть неприятно и неудобно, но это поправимо. Когда вы приносите такие проблемы с проводкой в Capitol Toyota, чтобы с ними поработал механик, мы найдем решение вашей проблемы и поднимем (или опустим) стеклоподъемник и снова заработаем.
2. Рычаг регулятора отсоединен
Еще одна причина, по которой стеклоподъемник вашего автомобиля может выйти из строя, — это рычаг, используемый для управления положением окна, каким-то образом отсоединенный от стекла. В старые добрые времена это была ручка, которую вы поворачивали вручную, теперь она делает это электрически. В любом случае регулятор может отсоединиться от вашего окна, что сделает невозможным подъем или опускание окна до тех пор, пока проблема не будет устранена.
1. Двигатель сгорел
Как упоминалось выше, внутри дверной коробки находится двигатель, который приводит в движение окно. Если он сгорит, стеклоподъемник вашего автомобиля не сможет работать. Для того, чтобы починить, дверь надо вскрыть, сложно технологически разобрать, а мотор, скорее всего, нужно будет снять. Иногда отремонтированный стеклоподъемник невозможен или не будет так хорош, как новый, поэтому замена может быть лучшим вариантом. Как только операция будет завершена, наши техники аккуратно соберут все обратно, так что вы даже не узнаете, что они были там, кроме стеклоподъемника, который снова работает правильно.
Итак, приезжайте в Capitol Toyota, чтобы починить сломанные электрические стеклоподъемники. Мы с нетерпением ждем возможности показать вам лучший опыт дилерского обслуживания.
Контакт
Капитолий Тойота
783 Авто Групп Авеню Не
Направления
Салем, Орегон 97301
- Отдел продаж: 503-399-1011
- Сервис: 503-399-1011
- Запчасти: 503-399-1011
- Специальные услуги
- Специальные детали
Окно автомобиля не поднимается? Диагностика и способы устранения
Допустим, вы находитесь в автомобиле и хотите опустить окно, чтобы подышать свежим воздухом.
Или дорожный билет. Какой бы ни была причина, вы вздрагиваете, когда окно не двигается. Это раздражает, когда он не опускается, и бесит, когда он не поднимается во время дождя или холода. Это распространенная проблема, но есть несколько простых и доступных решений. Давайте рассмотрим, как и почему возникают проблемы с оконным регулятором.
Этот парень все равно хочет закрыть окно. Источник | Общественное достояние
Что за этой дверью?
Регулятор стеклоподъемника представляет собой простую металлическую направляющую, привинченную к внутренней стороне двери. Он берет вращательное движение рукоятки стеклоподъемника или движение мотора стеклоподъемника и превращает его в вертикальное движение окна.
Существует два основных типа стеклоподъемников. Классические автомобили будут иметь тип параллелограмма, который в движении выглядит как ножницы. Кривошипные шестерни поворачивают угол одного рычага регулятора, приводя в действие точку поворота и перемещая другой рычаг, соединенный с оконной направляющей, которая, в свою очередь, перемещает окно вверх или вниз.
Современный электрический регулятор представляет собой тросовую систему. Электродвигатель перемещает трос через систему шкивов, которая поднимает или опускает окно, как крошечный подъемный мост. Хотя обе системы надежны, в них есть множество деталей, которые могут изнашиваться.
Ремонт и проблемы с ручным стеклоподъемником
Ручные стеклоподъемники — это почти самый простой способ поднять и опустить окна, за исключением кожаных ремней, которые можно было найти на автомобилях медной эры. Это означает, что они полностью надежны, с небольшим количеством проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы. Вот что нужно искать.
Когда вы поворачиваете оконную ручку, а окно не поднимается и не опускается, это означает, что кривошипные шестерни изношены или регулятор сбился. Кривошипные шестерни иногда изготавливаются из пластика, который может изнашиваться от многократного использования.
Или, возможно, рычаг регулятора не выровнен по нижней направляющей.
Это может привести к тому, что точка поворота не будет работать должным образом, что приведет к отсутствию движения в обеих руках и застреванию окна. Возьмите отвертку и снимите рукоятку кривошипа, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на дорожку регулятора.
Если рукоятка не вращается, регулятор заклинил. Наиболее вероятная причина в том, что маленькие колеса в гусеницах могли за что-то зацепиться. Снимите дверную панель, снова установите ручку и поверните ее, наблюдая за регулятором на предмет зависания гусеницы.
Проблемы с электростеклоподъемниками
Стеклоподъемник с электроприводом в сборе
Электрические стеклоподъемники — удобная опция, ставшая почти универсальной. Даже самые дешевые автомобили на рынке, такие как крошечный Mitsubishi Mirage, имеют электрические стеклоподъемники. Вместо того, чтобы делать это самостоятельно с помощью рукоятки, просто нажмите кнопку, и серводвигатель будет вращать шестерню, подключенную к регулятору или тросовой системе.
Несмотря на удобство, электрические стеклоподъемники требуют немного больше работы для диагностики.
Сначала попробуйте это
Первый шаг в решении любой проблемы с электрическими стеклоподъемниками — нажать переключатель стеклоподъемника вверх/вниз и прислушаться. Если вы ничего не слышите, проблема, скорее всего, в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.
Если только задние окна
Если задние окна не работают, воспользуйтесь бесплатным решением и проверьте выключатель блокировки двери водителя. Возможно, он был случайно задет, и при активации блокирует работу органов управления задним стеклом.
Когда не работают все окна
Если все окна перестают работать одновременно, это предохранитель или реле, которые необходимо проверить или заменить. В более новых автомобилях, особенно купе без оконной рамы, в двигателе есть компьютерный модуль, который считает обороты шестерен, чтобы отслеживать, где находится окно и когда его нужно перестать поднимать.
Если модуль потерял питание или был отключен, он не будет знать, открыто ли окно или опущено, поэтому его необходимо повторно инициализировать. Посмотрите на YouTube или у вашего дилера для этого.
Медленное перегорание
Если окно постепенно проявляет такие симптомы, как периодический медленный подъем или отсутствие движения, мотор стеклоподъемника может изнашиваться. Как и любой электродвигатель, например, стартер, электродвигатели стеклоподъемников со временем могут «сгореть». Визуально двигатель не покажет никаких проблем, но если вашему автомобилю более 10 лет и у него есть симптомы, возможно, пришло время его заменить. двигатель подъема
Окна с задержкой
Наконец, «липкие» окна, которые на мгновение колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Скорее всего, это связано с тем, что оконная направляющая нуждается в некотором уходе. Для окон с полной рамой левая и правая стороны оконной рамы служат направляющими для стекла.
