Ваз 2110 где находится предохранитель на стартер: Предохранитель (реле) стартера ВАЗ 2110 – где находится и как его заменить

Содержание

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

Содержание

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

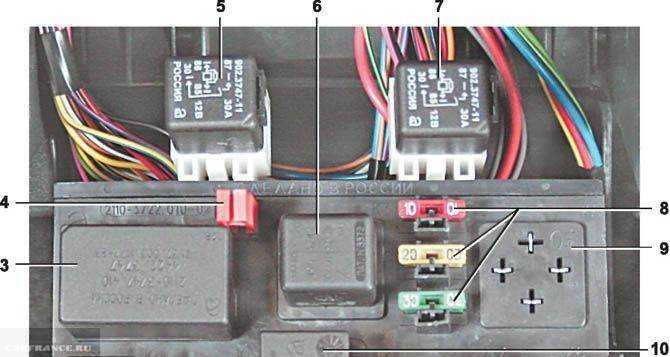

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

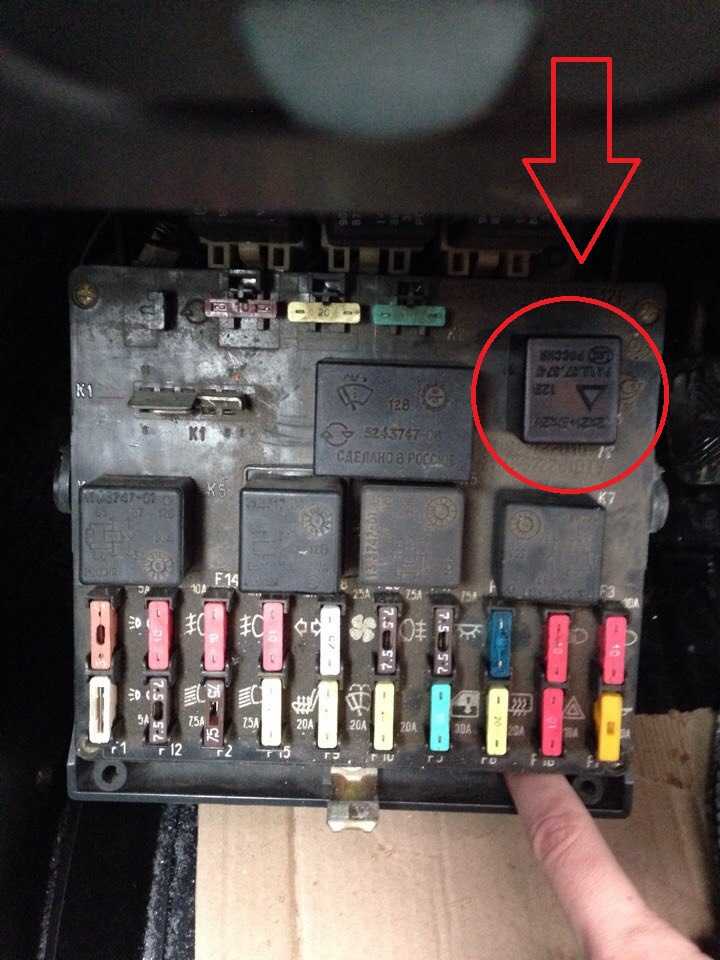

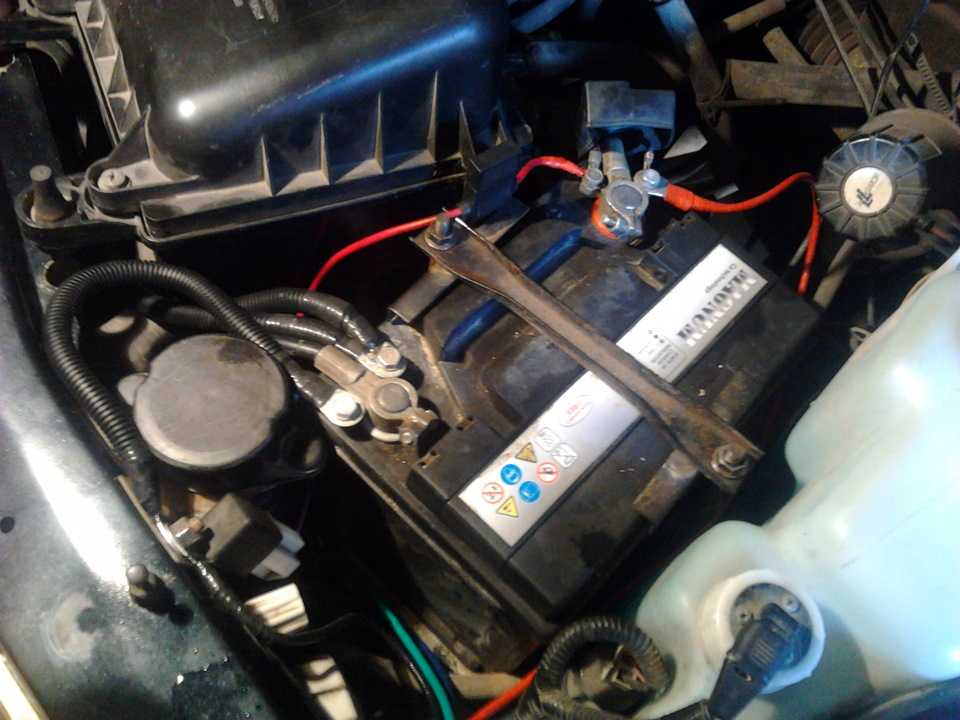

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

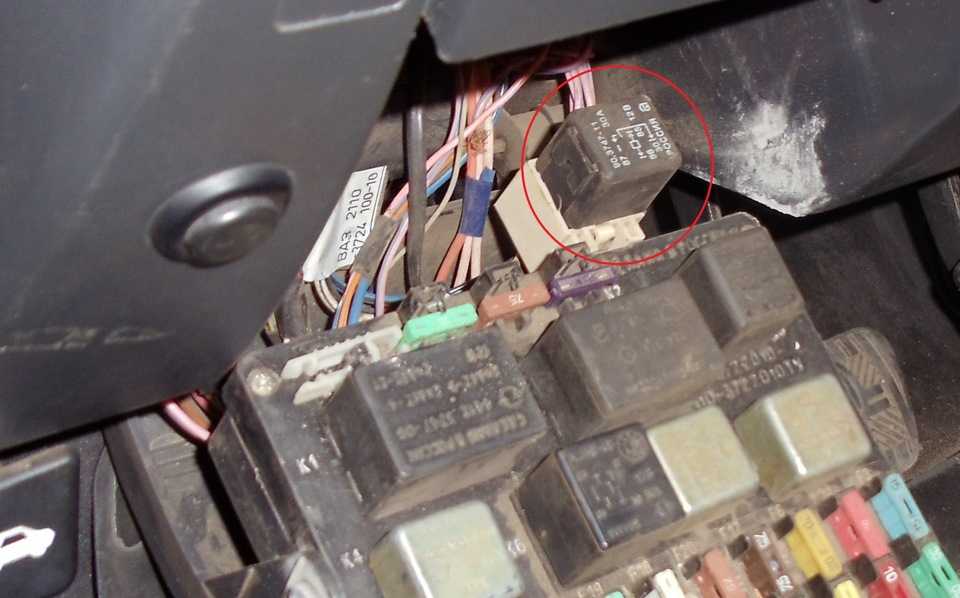

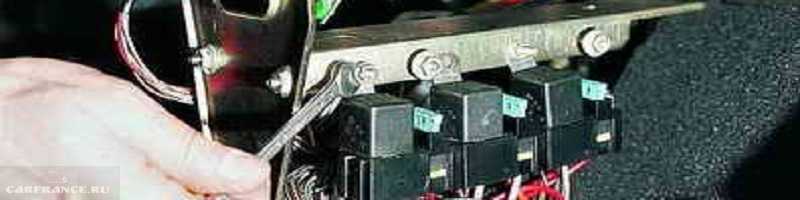

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Итог

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Богдан 2112, замена предохранителей инструкция онлайн

Наши книги можно приобрести по картам єПідтримка!

Главная / Каталог / Lada / Лада / ВАЗ / Богдан 2110 / 2111 / 2112 c двигателями 1,5 литра и 1,6 литра, книга по ремонту в цветных фото в электронном виде / …

Показать содержание книги

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:


электросхема ВАЗ 2112, предохранители ВАЗ 2112, электросхема двигателя ВАЗ 2112, цветная электросхема ВАЗ 2112, электросхема ВАЗ 2111, предохранители ВАЗ 2111, электросхема двигателя ВАЗ 2111, цветная электросхема ВАЗ 2111, электросхема ВАЗ 2110, предохранители ВАЗ 2110, электросхема двигателя ВАЗ 2110, цветная электросхема ВАЗ 2110, электросхема Богдан 2112, предохранители Богдан 2112, электросхема двигателя Богдан 2112, цветная электросхема Богдан 2112, электросхема Богдан 2111, предохранители Богдан 2111, электросхема двигателя Богдан 2111, цветная электросхема Богдан 2111, электросхема Богдан 2110, предохранители Богдан 2110, электросхема двигателя Богдан 2110, цветная электросхема Богдан 2110, электросхема LADA 2112, предохранители LADA 2112, электросхема двигателя LADA 2112, цветная электросхема LADA 2112, электросхема LADA 2111, предохранители LADA 2111, электросхема двигателя LADA 2111, цветная электросхема LADA 2111, электросхема LADA 2110, предохранители LADA 2110, электросхема двигателя LADA 2110, цветная электросхема LADA 2110

4.

Предохранители

Блок реле и предохранителей расположен в салоне слева в приборной панели.

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.

Примечание
Схема расположения предохранителей указана на корпусе блока предохранителей.

Обозначение предохранителей
Символ Назначение
Наружное освещение
Стеклоочистители и омыватели
Аварийная световая сигнализация
Ближний свет головного освещения
Дальний свет головного освещения
Подогрев заднего стекла
Передние противотуманные фары
Задние противотуманные фары
Электростеклоподъемники
Подогрев сидений
Звуковой сигнал
Освещение салона
Вентилятор системы охлаждения
Указатели поворотов

Номер предохранителя/номинальный ток (А) Назначение
F1/5 Лампа освещения багажного отделения
Лампы габаритного света с левой стороны
Лампы освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
F2/7,5 Левая фара (ближний свет)
F3/10 Левая фара (дальний свет)
F4/10 Правая противотуманная фара
F5/30 Электропривод стеклоподъемников дверей
F6/15 Дополнительное гнездо питания
Прикуриватель
F7/20 Электровентилятор системы охлаждения
Звуковой сигнал
F8/20 Обогрев заднего стекла
F9/20 Очистители и омыватели ветрового, заднего стекла и фар
Реле (обмотка) включения обогрева заднего стекла
F10/20 Запасной
F11/5 Лампы габаритного света с правой стороны
F12/7,5 Правая фара (ближний свет)
F13/10 Правая фара (дальний свет)
F14/10 Левая противотуманная фара
F15/20 Подогрев сидений
Блокировка замка багажного отделения
F16/10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
F17/7,5 Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы сигнала торможения
Часы (или маршрутный компьютер)
F18/25 Лампа освещения перчаточного ящика
Блок управления отоплением и вентиляцией
F19/10 Блокировка замков дверей (центральный замок)
Реле контроля исправности ламп стоп-сигналов и габаритного света
Указатели поворота с контрольными лампами
Лампы фонарей заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
F20/7,5 Лампы задних противотуманных фонарей

В зависимости от года выпуска, на автомобиле может быть установлен один из нескольких блоков реле и предохранителей. Блоки разных лет выпуска имеют предохранители разных типов. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля.

Расположение предохранителей, защищающих конкретные электрические цепи, указывается на корпусе блока предохранителей. Проверить, прежде всего, исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Примечание
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки) не защищены предохранителями.

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.

2. Нажать на кнопку и открыть блок предохранителей.

3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся там же в блоке предохранителей.

4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.

Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.

Примечание
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

Внимание
— Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
— Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.

Предохранители ваз 2110 схема и расположение: подробно в картинках!

Главная » Ремонт Ваз

Опубликовано: Рубрика: Ремонт ВазАвтор: admin

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

  • К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
  • К2 – корпус релейного устройства, регулирующего работу дворников;
  • K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
  • К4 – корпус релейного устройства, включающего фары ближнего освещения;
  • К5– корпус релейного устройства, включающего фары дальнего освещения;
  • К6 – корпус дополнительного релейного устройства;
  • К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
  • K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

[stextbox id=»grey»]Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.[/stextbox]

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

№ предохранителя

Сила тока, в амперах

Защищаемая электроцепь

F1

5

Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто.

F2

7,5

Цепь лампочки ближнего освещения левой стороны

F3

10

Цепь лампочки дальнего освещения  левой стороны

F4

10

Цепь лампочки противотуманного освещения левой стороны

F5

30

Цепь электродвигателей стеклоподъемника обоих сторон машины

F6

15

Цепь лампочки-переноски

F7

20

Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала

F8

20

Цепь узла подогрева заднего ветровика.

F9

20

Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика

F10

20

Зарезервированное предохранительное устройство

F11

5

Цепь лампочек  габаритов освещения правой части

F12

7,5

Цепь лампочки ближнего освещения правой стороны

F13

10

Цепь лампочки  дальнего освещения правой стороны и контрольной лампочки дальнего освещения.

F14

10

Цепь левой лампочки противотуманного освещения

F15

20

Цепь электрического обогрева кресел и блокирования замка багажного отсека

F16

10

Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки

F17

7,5

Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства

F18

25

Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания.

F19

10

Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства.

F20

7,5

Цепь лампочек задних огней противотуманного освещения
