Тюнинг тормозов ВАЗ
Тормозная система – важный механизм автомобиля. От исправности тормозов зависит безопасность водителя и пассажиров, комфортность управления автомобилем.
Тормоза делятся на вентилируемые и невентилируемые. Отличие вентилируемых тормозов от обычных, невентилируемых, в особой геометрии диска: вместо цельнометаллического диска в вентилируемых тормозах находятся два соединенных радиальными перегородками диска. Вентилируемые тормоза шире обычных, поэтому лучше охлаждаются (за счет большей поверхности). При замене обычных тормозов на вентилируемые приходится менять направляющие колодок, скобы суппортов и предохраняющие кожухи дисков.
Для улучшения охлаждения на вентилируемых дисках делают отверстия (перпендикулярные плоскости диска) – такие диски называют перфорированными. Перфорация бывает также несквозной и в виде насечек. Тормозные диски с вентиляцией и перфорацией обычно устанавливают на передние колеса, т.
При тюнинге тормозной системы решение о выборе между заменой передних или задних тормозов приходится на передние, опять же – из-за распределения нагрузок. На отечественных автомобилях используется задняя барабанная тормозная система. Замена этой системы на задние дисковые тормоза позволяет правильно распределить нагрузку на тормозную систему автомобиля, повысить безопасность езды на нем, позволяет уверенно передвигаться на более высокой скорости.
Для лучшего сцепления с тормозным диском используют жесткие колодки. Однако следует правильно подбирать к тормозным дискам степень жесткости колодок: при слишком жестких колодках ускоряется износ дисков, при слишком мягких колодках – износ самих колодок.
Размеры тормозных дисков обозначаются в дюймах – 13”, 14”, 15”. Чем больше радиус диска, тем лучше динамика торможения. Естественно, размер тормозного диска зависит от размера колеса, т.
е. для установки диска большего радиуса нужно также заменить и колеса.Установка спортивного вакуумного усилителя тормозов улучшает несколько параметров: снижается мертвый ход педали тормоза, т.е. сокращается время срабатывания тормозов за счет исправления этого недостатка; при том же усилии эффективность работы тормозной системы возрастает. Мертвый ход педали – это показатель, выраженный в миллиметрах (3-5 мм), обозначающий движение педали, при котором не происходит никаких изменений в работе автомобиля (т.е. не происходит торможения).
При тюнинге тормозной системы меняют главный тормозной цилиндр, отвечающий за давление тормозной жидкости в рабочих цилиндрах (давление тормозной жидкости зависит от преобразования главным тормозным цилиндром усилия, прикладываемого к педали тормоза). Установка цилиндра с большей производительностью улучшает эффективность срабатывания тормозной системы.
Забота о собственной безопасности и техническая доводка автомобиля – вот основные причины, по которым автолюбители решаются на тюнинг тормозной системы. Тюнингованые тормоза позволяют уверенно чувствовать себя на сложных участках дороги и при движении на высокой скорости.
Тормозная система ВАЗ 2110 (тюнинг, фото)
Без тормозов, как известно, ни в жизни, ни на автомобиле далеко не уедешь, поскольку, кроме разгона нужно еще и вовремя остановиться, предотвратить столкновение с препятствием и т.д.
Рассмотрим, как устроена тормозная система ВАЗ 2110, какие неисправности наиболее распространены, и какие возможны доработки для того, чтобы улучшить устройство тормозов.

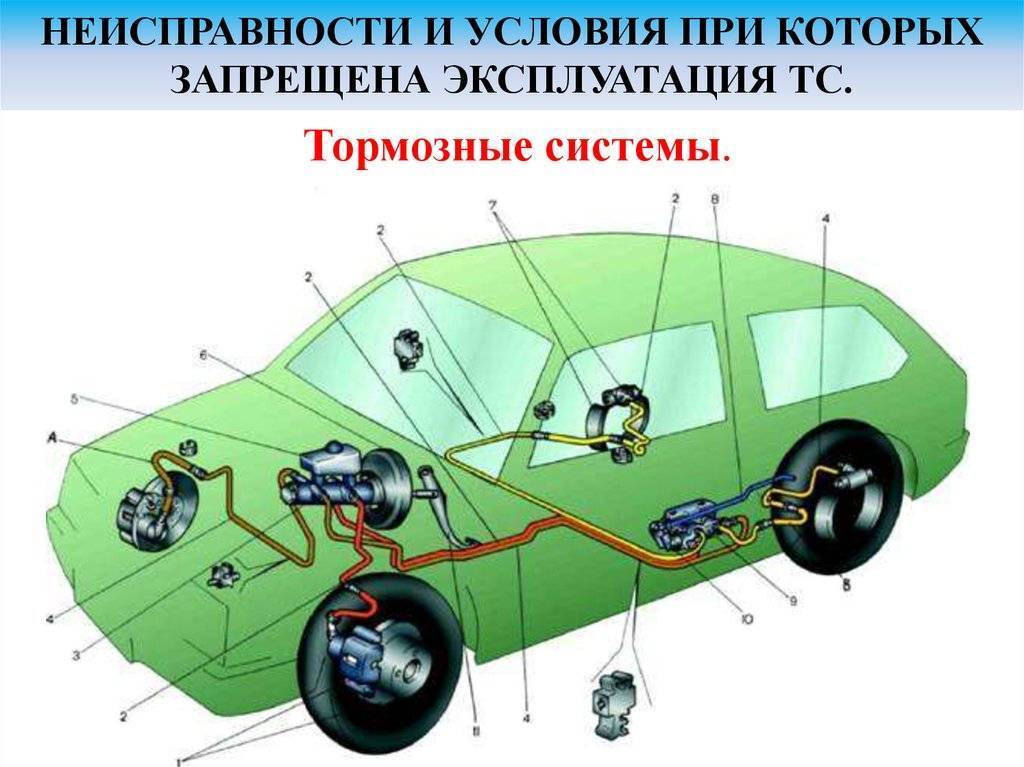

Схема гидропривода тормозов
Устройство
На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.
Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.
Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.
Устройство тормозного суппорта изложено в данной статье: http://vazweb.ru/desyatka/tormoza/support.html
Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.
Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:
- Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение;
Вакумный усилитель тормозов
- Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость;
Привод регулятора давления тормозов
- Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины;
Регулятор давления
- Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ;
Главный тормозной цилиндр
- Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок;
Тормозной механизм переднего колеса
- Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые.
Тормозной механизм заднего колеса
Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.
Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко.
Тревожные сигналы
Следующие симптомы, достаточно небезопасны, обратите внимание:
- Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
- При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько:
• Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые;
• Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы;
• Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация. - Педаль тормоза слишком тугая. Причин тому может также быть несколько:
• Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая;
• Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных;
• Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже. - Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.
Поможет с самостоятельной заменой задних тормозных колодок данный материал: http://vazweb.ru/desyatka/tormoza/zamena-zadnih-tormoznyh-kolodok.html
Доработка
Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.
Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса.
Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра.
